BEDIENUNGSANLEITUNG LI8S1EW - LI8S2EK INDESIT
Gebrauchsanleitungen KÜHL-/GEFRIERKOMBI
Inhaltsverzeichnis
Gebrauchsanleitungen, 1
Kundendienst, 4
Beschreibung Ihres Gerätes, 12
Wechsel des Turanschlags, 52
Installation, 28
Inbetriebsetzung und Gebrauch, 29
Wartung und Pflege, 30
Vorsichtsmaßregeln und Hinweise, 30
Störungen und Abhilfe, 31
Nederlands
Beschreibung Ihres Gerätes, 8
Bevor Sie sich an den Kundendienst wenden:
- Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).
- Sollte betrz aller Kontrollen das Gerät nicht Funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sieitte den nachstgelegenen technischen Kundendienst an und teilen Sie Dort zusammen mit ihrer Fehlerbeschreibung folgende Daten mit:
Geben Sieitte Folgendes an:
die Art der Störung
das Gerätemodell (Mod.)
die Modellnummer (S/N).
Entnahmen Sie diese Datenitte dem Typenschild (befindlich im Kuhlraum unten links).
Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und halten Sie ausschließlich Original-Ersatzteile einbauen.
NL
Service
Voordat u de Servicedienst belt:
Beschreibung Ihres Gerätes

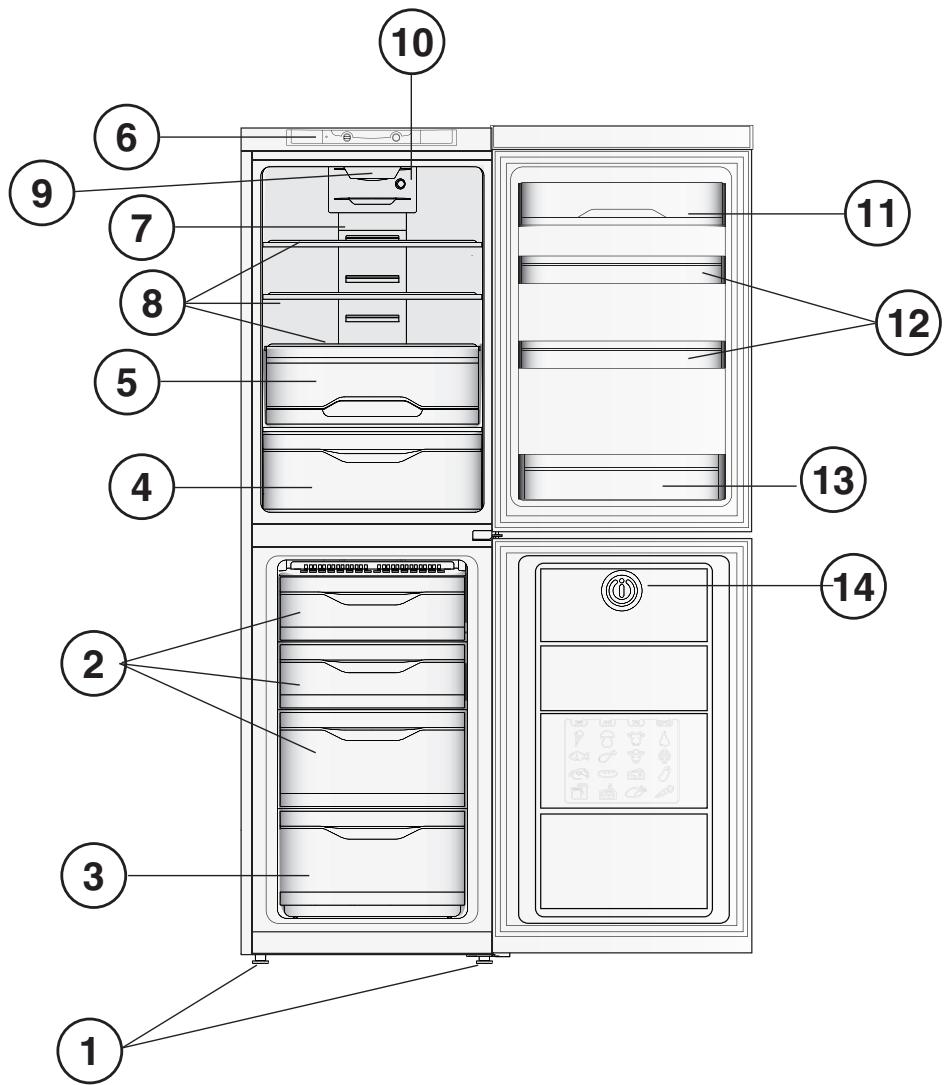

Geräteansicht
Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthalt, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.
1 STELLFUSSE
2 Fach zum LAGERN
3 Fach zum GEFRIEREN und LAGERN
4 Schale für OBST und GEMÜSE
5 FLEXI USE BOX-Container
6 TEMPERATUREREGLER
7 WINE RACK
8 ABLAGE
9 LAMPE (siehe Wartung)
10 AIR
11 ausziehbares Ablagefach mit Abdeckung *
12 Abnehmbare Ablage fur TUBEN UND DOSEN
13 Ablage fur FLASCHEN
14 STROMAUSFALLSENSOR*
- Unterschiedliche Anzahl und Platzerung, nicht bei allen Modellen.
NL
! Es ist äußertst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
Aufstellort und elektrischer Anschluss

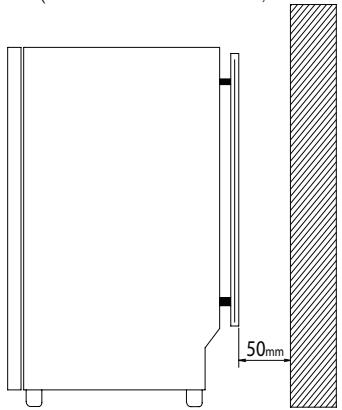

Aufstellort
- Stellen Sie das Gerät in einem gut belufteten und trockenen Raum auf.
- Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnöttig zu erhöhen
- Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteiten und angrenzenden Schrankseiten bzw. Wänden.
- Stellen Sie das Gerät in sicheren Abstand zu Hitzequellen auf (direktes Sonnenlicht, Kuchenherde usw.)
Nivellierung
- Stellen Sie das Gerät auf einem ebenen und festen Boden auf.
- Sollte der Fußboden nicht perfekt eben sein, dann gleichen Sie dieseUnebenheit durch entsprechendes Drehen der vorderen FüBe aus.
Elektrischer Anschluss
Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass
- die Steckdose über eine normgerechte Erdung verfügbar;
- die Steckdose die auf dem Typenschild (befindlich im Kühlschrank unter links)
- die Netzspannung den auf dem Typenschild (befindlich in der Kuhlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);
- die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, dann setzen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.
!Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.
! Das Netzkabelarf nichtgebogenbzw.eingeklemmtwerden.
! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtigt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.
Inbetriebsetzung und Gebrauch
Einschalten Ihres Gerätes
! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sieitte aufmerksam die Installationshinweise (siehe Installation).
! Bevor Sie das Gerät anschließen, mösen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.
! Die Modelle mit elektronischer Ausstattung verfügen über einen Motorschutzschalter, der den Kompressor nur ca. 8 Minuten lang nach dem Starten einschaltet. Dies geschieht auch nach jeder Stromunterbrechung bzw. nach jedem Stromausfall. (blackout).
- Stecken Sie den Netzstecker in die Steckdose und achten Sie darauf, dass die sich die Innenbeleuchtung einschaltet.
- Stellen Sie den Temperaturregler auf den Bereich ECO. Nach einigen Stunden, können Sie das Kühlgut in den Kühlschrank legen.
Temperatureinstellung*
= hochste Temperatur
= kalteste Temperatur
Die Temperatur im Inneren des Kühlschrankfachs stellt sich entsprechend der Position des Thermostatschalters ein.
Bei einer durchschnittlichen Umgebungstemperatur (25± 10 ^ C) empfehlen wir die Thermostatinstellung im ECO-Bereich zu verwenden, um das richtige Gleichgewicht zwischen Leistung und Energieverbrauch herzuststellen.
Das Gerät wird ausgeschaltet, indem man den Schalter auf AUS stellt.
AIR*
Es wird empfohlen, bei hohen Umgebungstemperaturen, wenn sich Kondenswasser auf den Einlegebogen gebildet hat, bzw. bei hoher Umgebungsluftfeuchtigkeit die LUFT-Zufuhr durch den entsprechenden Schalter zu erhöhen. Verstellen Sie die Luftzufuhr nicht mit Kühlgut.
Optimaler Gebrauch der Kuhlzone
- Legen Sie nur abgekühte, hochstenfalls lauwarme, niemals—heibe Speisen ein (Sehen Sie, wo FLEXI USE BOX vertreten ist).
-itte beachten Sie, dass gekochtte Speisen nicht länger halten als rohe Speisen.
- Bewahren Sie keine Flüssigkeiten in offenen Behältern auf: sie wurden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

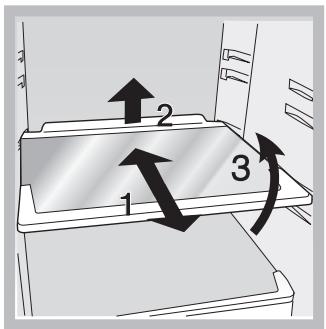

ABLAGEN:
Sie sind beweglich und dank der speziellen Struktur in Höhe und Tiefe verstellbar (siehe Abbildung). hohenverstellt werden, um auch große Behältnisse unterbringen zu konnen. Zur Höhenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.
Käsethermometer*: zur Ermittlung des kältesten Bereichs des Kühlschranks speziell für Weichkase (Symbol OK bei ca. +5 °C entscheidlich).
- Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OK klar und deutlich zu sehen ist (siehe Abbildung).
- Ist die Anzeige komplett schwarz, ist die Temperatur zu hoch. Stellen Sie anhand des Schalters KÜHLSCHRANK eine höhere Stufe (kalter) ein und warten sie ca. Die KÜHLSCHRANKTEMPERATUR auf einen kalteren Wert einstehen und für 10 Stunden warten bis diese Temperatur stabil bleibt.
- Kontrollieren Sie den Käsethermometer erneut, und regulieren Sie ggf. die Temperatur noch einmal nach. Wurden zu große Lebensmittelmengen gelagert, oder die Gerätetur zu oft geöffnet, dann ist es ganz normal, dass das Käsethermometer kein OK anziegt. Warten Sie mindestens 10 Stunden bevor Sie die KÜHLSCHRANKTEMPERATUR auf einen niedrigeren Wert stellen.

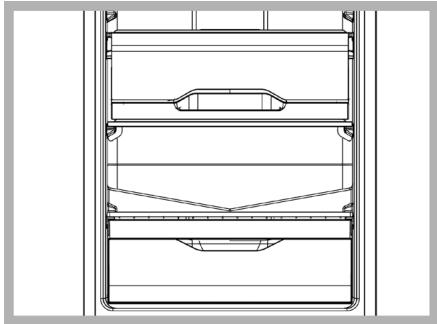

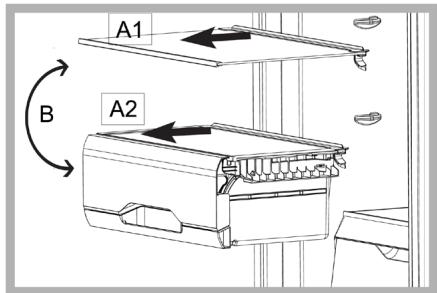

FLEXI USE BOX*-Container
Thesee neue Box bietet Ihnen maximale Flexibilität und hervorragende Voraussetzungen für die sachgerechte Lagerung von Lebensmitteln.
Wenn Sie Lebensmittel in den „unteren“ Teil des Kühlschranks legen, werden diese STÄRKER GEKÜHLT und bieten konstante Temperatures um 0^ ,alanders geeignet für:
-die Lagerung von Fleisch, Fisch und leicht verderblichen Lebensmitteln;
-das rasche Herunterkuhlen von bereits Speisen;
-das Auftauen bei niedriger Temperatur (verhindert die Vermehrung vom Keimen).
Eine standardmäßige Temperatur von 0^ wird hier erreicht, wenn die allgemeine Kühlschranktemperatur bei 4^ liegt.
Wenn Sie die Temperatur im Kühlschrank insgesamt senken, verringn Sie die Temperatur im „KÄLTEFACH“ ebenfalls.
Die Lagerung im „oberen“ Teil des Kühlschranks (A1) eignet sich für Obst und Gemüse, sodass Ihnen damit ein zweites Frischefach zur Verfügung stehen.
- Unterschiedliche Anzahl und Platzerung, nicht bei allen Modellen.
Optimaler Gebrauch des Gefrierfachs
- An- oder aufgetautes Gefriergutarf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)
- Frische Lebensmittel zum Einfrieren sollenn nicht in direkten Kontakt mit bereits gefrorenen gebracht werden; diese sind davon in das untere GEFRIER- und LAGERFACH zu legen, das die Beste Gefriergeschwindigkeit bietet.
- Zum sicheren und korrekten Einfrieren von Lebensmitteln muss die Funktion SUPER FREEZE 24 Stunden vor dem Einlagern des Lebensmittels gestartet werden. Nach dem Einlagern des Lebensmittels muss die Funktion SUPER FREEZE erneut gestartet werden, da sie sich nach 24 Stunden automatisch abschaltet;
- Lagern Sie in der Gefrierzoneittekeine hermetisch verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren konnten sie platzen.
- Die Höchstmenge an Lebensmitteln, die täglich eingefroren werden kann, ist auf dem Typenschild (befindlich in der Kuhlzone unter links) ersichtlich (Beispiel: 2Kg/24h).
! Wahrend des Schnellgefrierens sollte das Öffnen der Türg vermieden werden.
! Gefrierschrankes nicht zu behindern, sollen den die Belüftungsöffnungen nicht durch Lebensmittel oder Behältnisse zugestellt werden.
! Auch während eines Stromausfalls oder einer Störung sollen die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlgut hält sich so unverändert für ungebung 12-18 Stunden.
! Um mehr Platz im Inneren des Gefrierschrank zu gewinnen, können Sie nach Belieben die Schubladen (oder die Klappen, sofern zutreffend) aus ihren Halterungen herausziehen und das Gefriergut direkt auf die vorhandenen Einlageboden legen.

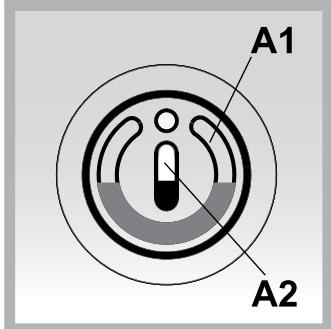

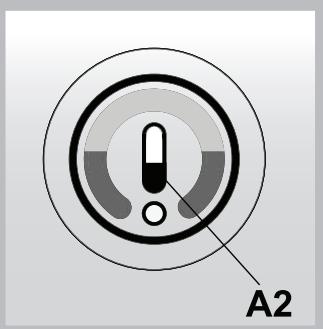

STROMAUSFALLSENSOR*
Bei der ersten Inbetriebnahme des Kühlschranks muss sich der Stromausfallsensor in dieser Position befinden.

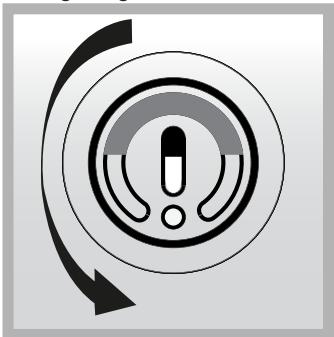

Nach dem Ablauf von 24 Stunden drehen Sie den Stromausfallsensor um 180^ .
Ihr Kuhlgut ist sicher, solange die Kontrollflüssigkeiten nicht, wie unter gezeigt, ausgehen.
Wenn einer oder beiden Kontrollflüssigkeiten aufgetaut sind, wird der Temperaturanstieg im Gefrierfach angezeigt.

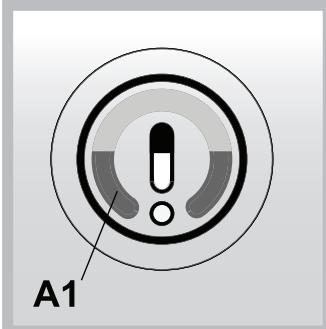

Wenn die Flüssigkeit A1 auftaut, müssen die Lebensmittel innerhalb einerWoche verzehrt werden.
"Selbst die teilweise Schmelze einer der beiden Flüssigkeiten kann mit einer anormalen Erhöhung der internen Temperatur einhergeben"
Wenn die Flüssigkeit A2 auftaut, sind die Lebensmittel nicht mehr für den Verzehr geeignet und müssen entsorgt werden.
- Lassen Sie die Kühlschranktür nicht für längerere Zeit offen. Schlieben Sie die Gefrierfachtür, da andernfalls der Stromausfallsensor einen Fehlalarm auslõst. Räumen Sie das Gefrierfach sochnell wie möglich ein bzw. aus, um eine Aktivierung des Stromausfallsensors zu vermeiden. Wenn Sie die Tur über einen längeren Zeitraum nicht schlieben, taut die Kontrollflüssigkeit des Stromausfallsensors auf, obwohl sich die eingefrorenen Lebensmittel weiterhin in einem einwandfrei zustand befinden.
- Kontrollieren Sie den Zustand der Flüssigkeit nur bei eingeschaltetem Strom. Das Gefrierfach vermag bei einem Stromausfall das Gefriergut noch für xx Stunden sicher lagern (abhängig von den Außentemperaturen). Bei einem Stromausfall von kürzer Dauer empfeht es sich, die Tur überhaupt nicht zu öffnen, sondern zu warten.
- Stellen Sie heiße Speisen in den hinteren Bereich des Gefrierfachs. Heiße Speisen direktiben den Stromausfallsensor gestellt wird, kann das zum Auftauen der Kontrollflüssigkeiten und damit zu Fehlalarmen führen.
Wartung und Pflege
Abschalten Ihres Gerätes vom Stromnetz
Bei Reinigungsa- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden. Es genegt nicht, den Temperaturschalter auf Position
(Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschlieben.
- Unterschiedliche Anzahl und Platzerung, nicht bei allen Modellen.
Reinigung Ihres Gerätes
- Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.
- Das Zubehör kann Herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließlich sorgfältig klarsprülen und trockenreiben.
- Auf der Geräterückseite können sich Staub ablagern. Diese kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestillten Staubsaugers halten, aber noch nicht ohne das Kühlerat vom Stromnetz getrennt zu haben.
Vermeidung von Schimmelpilz- und Geruchsbildung
- Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
- Soll das Gerät für längerere Zeit stillgelegt werden, reinigen Sie den Innenraum und halten Sie die Geräteür offenstehen.
LED\*-Lampe wechseln.
Die LED-Beleuchtung gestattet dank des leistungsstarken Streulichts eine gute Sichte auf alle Lebensmittel.
Wenn Sie die LED-Lampe wechseln müssen, wenden Sie sich an den technischen Kundendienst.
Lampenaustausch *
Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben.
Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben).
Vorsichtsmaßregeln und Hinweise
! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenn aufmerksam gelesen werden.
Dieses Gerät entspricht den folgenden EG-Richtlinien:
-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen
- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.
- 2002/96/CE.
Allgemeine Sicherheit
- Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
- Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitungen zu benutzen.
- Der Kuhl-/ und Gefrierkombi damit nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
- Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
- Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
- Ziehen Sie den Gerätestecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
- Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden. Eis ist nicht ausreichend, das Gerät auszuschalten (mit der Taste) um sümttliche elektrische Kontakte auszuschreiben.
- Bei etwaigen Störungen versuchen Sieitte nicht, das Gerät selbst zu reparieren.
- Verwenden Sie im Innern der Gefriergutlagerfacherittekeine scharfen oder spitzen Gegenstände oder Elektrogeräte,sondern nur die vom Hersteller erlaubten Hilfsmittel.
Eiswurfel nicht sofort in den Mundnehmen.
- Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis geeignet, es sei Denn unter Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person. Kinder sind zu beaufsichtigen, um zuverhindern, dass sie mit dem Gerät speieren."
- Verpackungsmaterial ist kein Spielzeug für Kinder.
Entsorgung
- Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
Gemäß der Europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.
Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.
Energie sparen und Umwelt schonen
- Stellen Sie das Gerät in einem trockenen, gut beluftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.
- Öffnen Sie die Geräte tür so kurz wie möglich, wenn Sie Lebensmittel lagern oder hersausnahmen.
Bei jeder Türoffnung besteht wertvolle Energie verloren.
Das Gerät sollt nicht überladen werden:
Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
- Stellen Sie keine warmen Speisen in das Gerät: sie wurden die Temperatur erheblich erhöhen und den Kompressor zu einer hohenen Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
- Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.
Störungen und Abhilfe
Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sichitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.
Die Innenbeleuchtung schaltet nicht ein.
- Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.
- Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
Die Kühlleistung des Kühlschranks und des Gefrierfachs ist zu gering.
Die Turen schlieben nicht gut bzw. die Dichtungen sind verschlussen.
Die Turen werden zu oft geöffnet.
- Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.
Der Kühlschrank kuhlz zu stark, das Kuhlgut gefriert.
- Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
Der Motor lauf ununterbrochen.
Die Tur ist nicht richtig geschlossen oder wird zu halten geöffnet.
Die Umgebungstemperatur ist sehr hoch.
Das Betriebsgeräusch ist zu stark.
- Das Gerät wurde nicht eben aufgestellt (siehe Installation).
- Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrierten und davon zur Geräuschbildung Ihres Gerätes beitragen.
- Das Kuhlmittel verursacht ein leises Gerausch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.
Die Temperatur einiger Kühlschrank-AuBenteile ist sehr hoch
Die hohen Temperatures sind erforderlich, um eine Kondenswasserbildung in einigen Kühlschrank-Bereichen zu vermeiden.
