BEDIENUNGSANLEITUNG 1050 TS KRANZLE

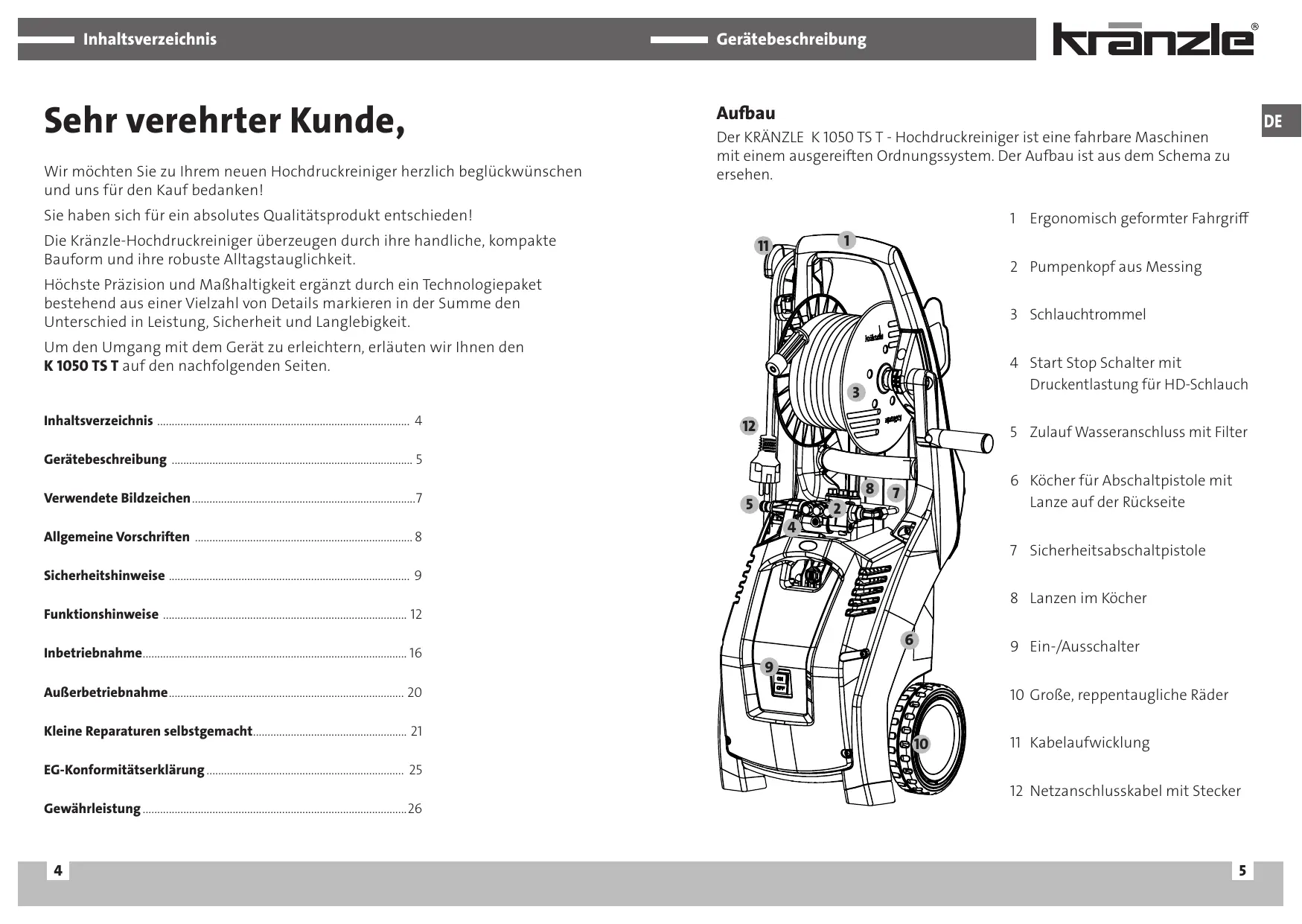

Inhaltsverzeichnis Sehr verehrter Kunde, Wir möchten Sie zu Ihrem neuen Hochdruckreiniger herzlich beglückwünschen und uns für den Kauf bedanken! Gerätebeschreibung Aufbau Sie haben sich für ein absolutes Qualitätsprodukt entschieden! 1 Ergonomisch geformter Fahrgriff Die Kränzle-Hochdruckreiniger überzeugen durch ihre handliche, kompakte Bauform und ihre robuste Alltagstauglichkeit.

2 Pumpenkopf aus Messing Höchste Präzision und Maßhaltigkeit ergänzt durch ein Technologiepaket bestehend aus einer Vielzahl von Details markieren in der Summe den Unterschied in Leistung, Sicherheit und Langlebigkeit. 3 Schlauchtrommel Um den Umgang mit dem Gerät zu erleichtern, erläuten wir Ihnen den K 1050 TS T auf den nachfolgenden Seiten. 4 Start Stop Schalter mit Druckentlastung für HD-Schlauch

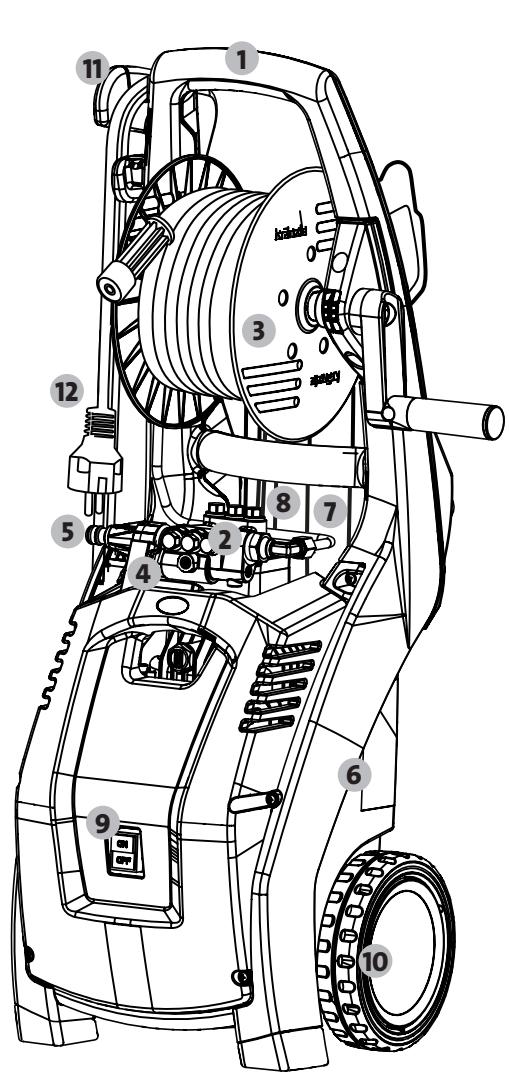

Der KRÄNZLE K 1050 TS T - Hochdruckreiniger ist eine fahrbare Maschinen mit einem ausgereiften Ordnungssystem. Der Aufbau ist aus dem Schema zu ersehen.

6 Köcher für Abschaltpistole mit Lanze auf der Rückseite

12 Netzanschlusskabel mit Stecker

Gerätebeschreibung Verwendete Bildzeichen Das haben Sie gekauft In der Betriebsanleitung verwendete Bildzeichen

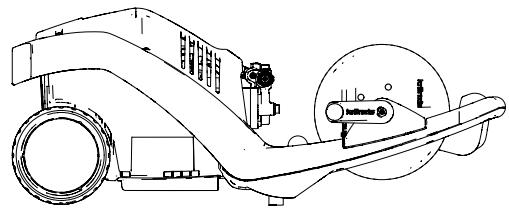

1. KRÄNZLE-Hochdruckreiniger

Bei Nichtbeachtung dieses Hinweises kann es zu Umweltschäden führen. Hinweis zur Benutzung des Gerätes, dass bei nicht einhalten zu übermäßigen Verschleiß oder zum Totalausfall des K 1050 TS T führen kann.

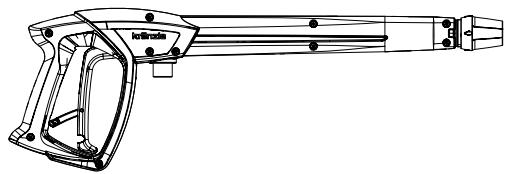

2. Sicherheits-Abschaltpistole mit

Isohandgriff und Steckkupplung Warnung! Bei Nichtbeachtung dieses Hinweises kann es zu schweren Verletzungen kommen!

3. Schmutzkillerlanze mit

Edelstahrohr und Stecknippel

4. Flachstrahldüse mit

Edelstahlrohr und Stecknippel

Befestigungsschraube

6. Befestigungshaken für

Elektrokabel mit zwei Befestigungsschrauben Original-Betriebsanleitung Auf dem Gerät verwendete Bildzeichen Hochdruckstrahlen können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf die Maschine selbst gerichtet werden. Das Gerät darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden. -D- Hochdruckreiniger K 1050 TS T

7. Betriebsanleitung

Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Für späteren Gebrauch oder Nachbesitzer

8. Wasseranschluss, Steckkupplung mit sichtbarem Filter

Allgemeine Vorschriften Einsatzbereich Den Hochdruckreiniger ausschließlich nur zum Reinigen mit Hochdruckstrahl, ohne Reinigungsmittel oder mit Reinigungsmittel, verwenden. Der Hochdruckreiniger ist nur für den Einsatz im privaten Umfeld konzipiert. Die Umwelt-, Abfall- und Gewässerschutzvorschriften sind vom Anwender zu beachten! Prüfungen Der Hochdruckreiniger ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu überprüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Sicherheitshinweise Das Bedienpersonal muss notwendige Schutzkleidung, z.B. wasserdichte Anzüge, Gummistiefel, Schutzbrille, Kopfbedeckung, usw. tragen. Es ist verboten, das Gerät im Beisein von Personen ohne ausreichende Schutzkleiung zu betreiben! Asbesthaltige und andere Materialien, die gesundheitsgefährdene Stoffe enthalten, dürfen nicht abgespritzt werden! Niemals lösungsmittelhaltige Flüssigkeiten wie Lackverdünnungen, Benzin, Öl oder ähnliche Flüssigkeiten versprühen! Durch den Hochdruckstrahl können beschädigungen an dem zu reinigenden Objekt entstehen z.B. Autoreifen, daher einen min. Abstand von 30 cm einhalten! Vor Inbetriebnahme des Hochdruckreinigers, die Komponenten (HD-Schlauch, Netzanschlusskabel, Sicherheitsabschaltpistole) auf Schäden prüfen. Defekte bzw. beschädigte Komponeten austauschen! Der Hochdruckreiniger ist Ordnungsgemäß zu verwenden. Der Nutzer hat sich den örtlichen begebenheiten anzupassen und auf Personen die sich im Gefahrenbereich befinden acht zu geben! Unfallverhütung Der Hochdruckreiniger ist so ausgerüstet, dass bei sachgemäßer Bedienung Unfälle ausgeschlossen sind. Die Bedienungsperson ist auf die Verletzungsgefahr durch heiße Maschinenteile und den Hochdruckstrahl hinzuweisen. Die Sicherheitshinweise und „Richtlinien für Flüssigkeitsstrahler“ sind einzuhalten. Ölleckage Bei Ölaustritt sofort den nächsten Kundendienst (Händler) aufsuchen. Durch Missachtung dieses Hinweises können Umweltschäden und/oder Getriebeschäden auftreten. Achten Sie darauf, dass beim Reinigen mit unter Hochdruck stehendem Wasser an der Lanze ein deutlich spürbarer Rückstoß entsteht. Deshalb auf festen Stand achten. (siehe Kapitel „Technische Daten“) Sicherungssperre an der Sicherheitsabschaltpistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen zu verhindern!

Sicherheitshinweise / Das ist verboten! Sicherheitshinweise / Das ist verboten!

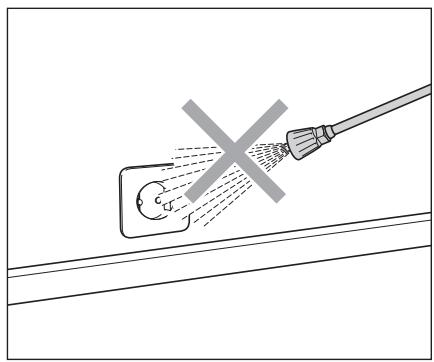

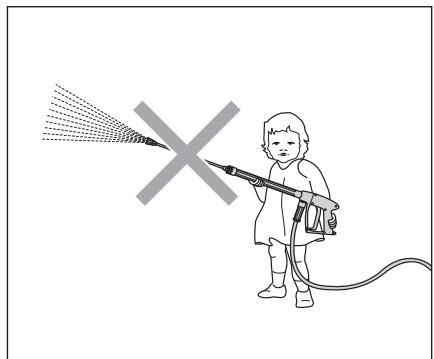

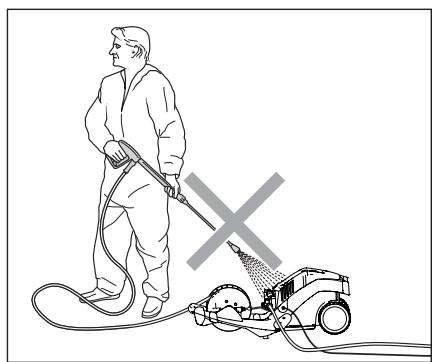

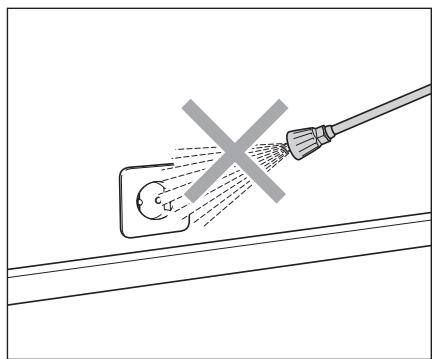

Kinder und nicht unterwiesene Personen dürfen den Hochdruckreinigern nicht beutzen! Die Maschine nicht absprühen! Die Maschine nicht dem Sprühnebel des Hochdruckstrahles aussetzen! Den Wasserstrahl nicht auf Steckdosen oder andere elektrische Einrichtungen richten! Alle im Arbeitsbereich befindlichen stromführenden Teile müssen Spritzwassergeschützt sein.

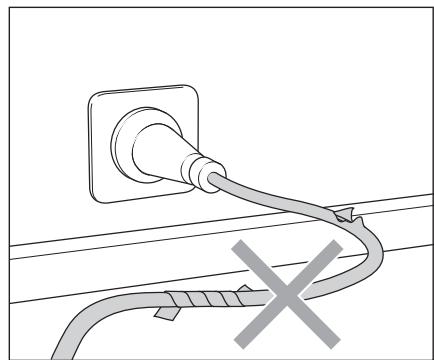

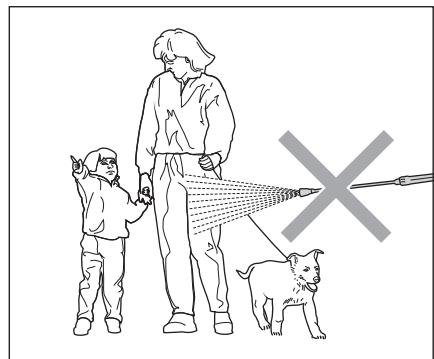

Wasserstrahl nicht auf Personen oder Tiere richten! Richten Sie den Hochdruckstrahl nie auf sich selbst oder auf andere, auch nicht, um Kleidung oder Schuhe zu reinigen. Elektrische Kabel nur in einwandfreiem Zustand verwenden! Kabel nicht beschädigen (zerren, quetschen, Überfahren,...) oder unsach­gemäß reparieren! Hochdruckschlauch nicht knicken und nicht mit Schlingen ziehen! Hochdruckschlauch nicht über scharfe Kanten ziehen!

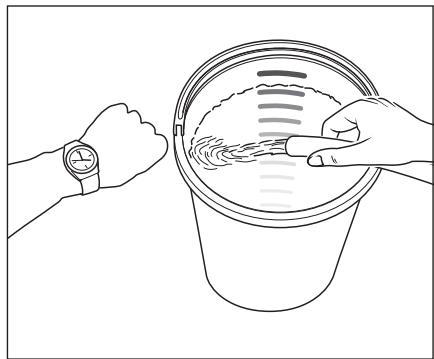

Funktionshinweise Funktionshinweise Was Sie unbedingt beachten müssen: Problem Wassermangel Wassermangel kommt häufiger vor als man denkt. Je leistungsstärker ein Hochdruckreiniger ist, umso größer ist die Gefahr, dass zu wenig Wasser zur Verfügung steht. Bei Wassermangel entsteht in der Pumpe Kavitation (Wasser-Gas-Gemisch), was in der Regel nicht oder zu spät bemerkt wird. Die Pumpe wird zerstört. Überprüfen Sie einfach die zur Verfügung stehende Wassermenge, indem Sie einen Eimer mit Literskala 1 Minute lang befüllen. Dem Hochdruckreiniger muss eine Mindestwassermenge von 7,5 l/min zur Verfügung stehen. Ist die gemessene Wassermenge zu gering, muss ein anderer Wasseranschluss benutzt werden, welcher die geforderte Wasserleistung erbringt. Wassermangel führt zum schnellen Verschleiß der Dichtungen. (keine Gewährleistung) Die Pumpe nicht länger als 20 Sekunden trocken laufen lassen! Wasserversorgung Beachten Sie die Vorschriften Ihres Wasserversorgungsunternehmens. Die Maschine darf nach EN 61 770 nicht unmittelbar an die öffentliche Trinkwasserversorgung angeschlossen werden. Der kurzzeitige Anschluss ist nach DVGW (Deutscher Verband des Gas- und Wasserfaches) jedoch zulässig, wenn ein Rückflussverhinderer mit Rohrbelüfter (Kränzle Art.-Nr. 41.016 4) in die Zuleitung eingebaut ist. Wasser nach dem Rückflussverhinderer gilt nicht mehr als Trinkwasser. Auch ein mittelbarer Anschluss an die öffentliche Trinkwasserversorgung ist zulässig mittels eines freien Auslaufes nach EN 61 770; z.B. durch den Einsatz eines Behälters mit Schwimmerventil. Ein unmittelbarer Anschluss an ein nicht für die Trinkwasserversorgung bestimmtes Leitungsnetz ist zulässig.

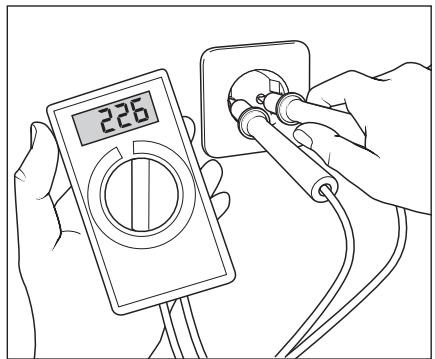

Sind in Ihrer Leitungsumgebung gleichzeitig zu viele Stromabnehmer am Netz, kann die zur Verfügung stehende Spannung sowie die Stromstärke deutlich sinken. In der Folge läuft der Motor des Hochdruckreinigers nicht an oder brennt durch. Die Stromversorgung kann auch mangelhaft sein, wenn das Stromkabel zu lang oder zu dünn ist. Zu lange Verlängerungskabel verursachen einen Spannungsabfall und dadurch Betriebsstörungen und Anlaufschwierigkeiten. Überprüfen Sie die Höhe Ihrer Leitungsabsicherung und lassen Sie im Zweifelsfall die Spannung und die zur Verfügung stehende Stromstärke durch einen Fachmann überprüfen. Elektroanschluss Der Hochdruckreiniger wird mit einem 5 m langem Anschlusskabel mit Netz­stecker geliefert. Der Stecker muss in eine vorschriftsmäßig installierte Steckdose mit Schutzleiteranschluss und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdose ist netzseitig mit 16 A abzusichern. Bei Verwendung eines Verlängerungskabels muss dieses einen Schutzleiter haben, der vorschriftsgemäß an den Steckverbindungen angeschlossen ist. Die Leiter des Verlängerungskabels müssen einen Mindestquerschnitt von 1,5 mm2 haben. Die Steckver­bindungen müssen eine spritzwassergeschützte Ausführung sein und dürfen nicht auf nassem Boden liegen. Bei Ver­wendung einer Kabeltrommel muss das Kabel immer ganz abgerollt werden.

Funktionshinweise Wasser- und Reinigungs-/Pflegemittelsystem Das Wasser muss unter Druck der Hochdruckpumpe zugeführt werden. Das Wasser wird dann von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. Die Umwelt-, Abfall- und Gewässerschutz-Vorschriften sind vom Anwender zu beachten! Strahlrohr mit Sicherheits-Abschaltpistole Die Sicherheits-Abschaltpistole ermöglicht den Betrieb der Maschine nur bei betätigtem Sicherheitsschalthebel. Durch Betätigen des Hebels wird das Ventil geöffnet. Die Flüssigkeit wird dann zur Düse gefördert. Der Spritzdruck baut sich auf und erreicht schnell den gewählten Arbeitsdruck. Durch Loslassen des Schalthebels wird die Pistole geschlossen und weiterer Austritt von Flüssigkeit aus dem Strahlrohr verhindert. Der Druckstoß schließt das Start-Stop-System und die Stromversorgung zum Motor wird unterbrochen. Durch das innovative System, wird der Hochdruckschlauch entlastet und gewährleistet so eine höhere Lebensdauer des Schlauches. Durch Öffnen der Pistole öffnet das Start-Stop-System, der Elektromotor wird wieder automatisch eingeschaltet und die Pumpe fördert das Wasser zur Hochdruckdüse, wo der Reinigungsstrahl gebildet wird. Die Sicherheits-Abschaltpistole ist eine Sicherheitseinrichtung. Reparaturen dürfen nur von Sachkundigen vorgenommen werden. Bei Ersatzbedarf sind nur vom Hersteller zugelassene Bauteile zu verwenden. Funktionshinweise Motorschutzschalter Der Motor wird durch einen in der Motorwicklung eingebauten Übertemperaturschalter vor Überlastung geschützt. Bei Überlastung oder Blockieren des Motors schaltet der Übertemperaturschalter den Motor ab. Bei wiederholtem Abschalten des Motors durch den Übertemperaturschalter Störungsursache beseitigen. Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrenntem Hochdruckreiniger, d. h. bei gezogenem Netzstecker, vorgenommen werden. Hochdruckschlauchleitung und Spritzeinrichtung Die zur Ausstattung der Maschine gehörende Hochdruckschlauchleitung und Spritzeinrichtung bestehen aus hochwertigen Materialien und sind auf die Betriebsbedingungen der Maschine abgestimmt sowie vorschriftsmäßig gekennzeichnet. Bei Ersatzbedarf dürfen nur von Kränzle zugelassene Original-Ersatzteile verwendet werden. Werden Ersatzteile von Dritt­anbietern verwendet, erlischt automatisch die Gewährleistung! Hochdruckschlauchleitungen und Spritzeinrichtungen sind druckdicht (ohne Leckage) anzuschließen. Die Hochdruckschlauchleitung darf nicht überfahren, übermäßig gezogen oder verdreht werden. Die Hochdruckschlauchleitung darf nicht über scharfe Kanten gezogen werden. Defekte Hochdruckschläuche dürfen (nach DIN 20022) nicht repariert werden, sondern müssen durch neue, von Kränzle zugelassene Hochdruckschläuche ersetzt werden. Austausch, Reparaturen, Neueinstellungen und Versiegeln dürfen nur von Sachkundigen vorgenommen werden. Vor Inbetriebnahme darauf achten, dass alle Sicherheitshinweise beachtet worden sind.

Inbetriebnahme Inbetriebnahme

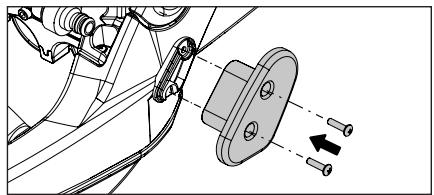

Die untere Kabelaufwicklung für das Elektrokabel an der dafür vorgesehenen Stelle, mit den mitgelieferten Schrauben am Rahmen verschrauben.

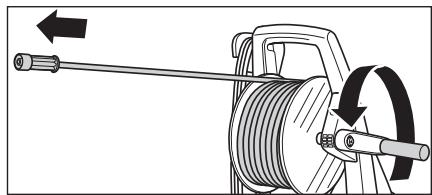

Hochdruckschlauch gerade und schlingenfrei ausrollen. Schlauchtrommel ganz abwickeln (Bei Verlängerung des Hochdruckschlauches die maximale Länge von 20 m beachtet!)

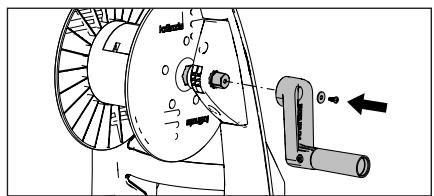

Gerät aufstellen. Kurbel auf den Sechskant aufstecken und mit der beiliegenden Scheibe und Schraube befestigen.

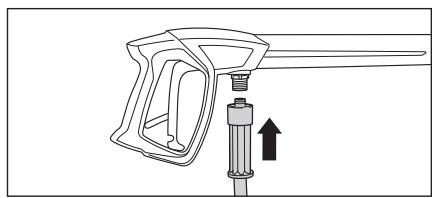

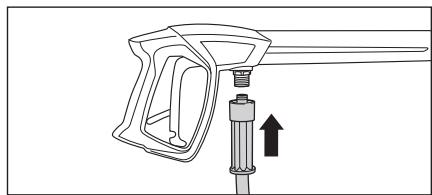

Hochdruckschlauch an die Sicherheitsabschaltpistole aufstecken.

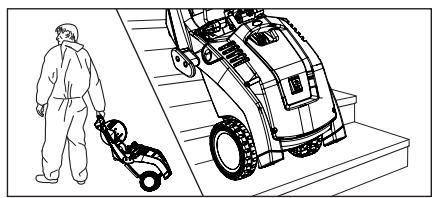

Den Hochdruckreiniger zum Einsatzort bewegen. Der Kränzle 1050 TS T ist eine fahrbare Maschine mit robustem geländegängigen und treppentauglichen Fahrwerk.

Hochdruckschlauch an der Sicherheitsabschaltpistole fest und druckdicht verschrauben.

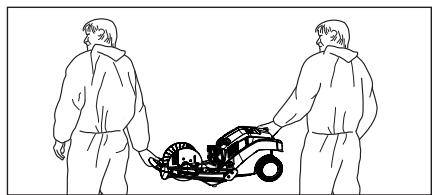

Der Kränzle 1050 TS T kann durch sein leichtes und handliches Format auch von zwei Personen getragen werden.

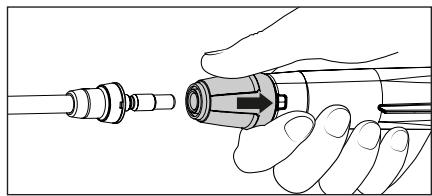

Die Sicherungshülse der Pistole erst zurückziehen, dann die Lanze in die Steckkupplung der Pistole stecken.

Nach Einstecken der Lanze die Sicherungshülse loslassen und auf einen sicheren Sitz der Lanze achten. Beim Tragen des Hochdruckreinigers, ist auf das Gewicht des Gerätes zu achten, siehe technischen Daten. Der K 1050 TS T darf nicht in feuer- und explosionsgefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Der Hochdruckreiniger darf nicht unter Wasser betrieben werden. Wird das Gerät trotzdem in einem Gefahrenbereich verwendet sind die dort geltenden Sicherheitsvorschriften einzuhalten.

Steckkupplung und Stecknippel vor dem Einstecken auf Sauberkeit prüfen (Sand, Schmutz, ...) ggf. mit klarem Wasser reinigen. Verunreinigungen können die Abdichtung in der Steckkupplung beschädigen.

Inbetriebnahme Inbetriebnahme

10. Vor jeder Inbetriebnahme Wassereingangssieb auf Sauberkeit überprüfen.

Wenn der innenliegende Filter verschmutzt ist, Filter demontieren und Schritt 10.1 durchführen.

12. Stromanschluss herstellen.

K 1050 TS T 230 V ~, 9,6 A, 50 Hz Die Steckdose muss netzseitig mit 16 A träge abgesichert sein.

10.1 Bei Verschmutzung, das Sieb herrausnehmen und mit den den restlichen

Teilen unter klarem Wasser gründlich ausspülen und reinigen. Stecker oder stromführende Teile nicht mit nassen oder feuchten Händen berühren. Beim Sieb auf Beschädigungen achten. Den Hochdruckreiniger nicht ohne oder mit einem beschädigten Sieb betreiben.

Wasserschlauch an den Wassereingang anschließen. Der Hochdruckreiniger kann wahl­weise an eine Druckwasserleitung (1 - 10 bar Vordruck) mit kaltem oder bis zu 60 °C warmem Wasser angeschlossen werden. Achtung bei warmem Eingangswasser! Bei Betrieb mit 60 °C warmen Eingangswasser treten erhöhte Temperaturen auf. Metallteile am Gerät nicht ohne Schutzhandschuhe anfassen!

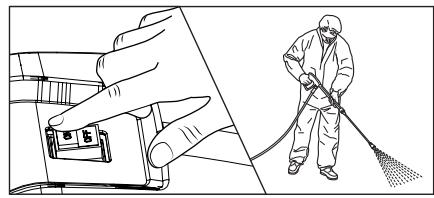

13. Hochdruckreiniger bei geöffneter

Sicherheits-Abschaltpistole einschalten. Maschine entlüften: Sicherheits-Abschaltpistole mehrmals öffnen und schließen. Mit dem Reinigungsvorgang beginnen.

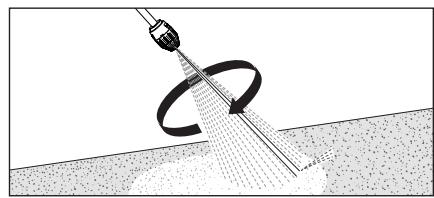

14. Beim Benutzen des Schmutzkillers ist

darauf zu achten, die Lanze zum Starten nach unten zu halten.

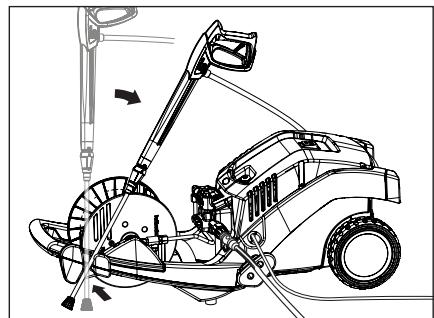

15. Die Kränzle 1050 TS T verfügen über

eine Halterung zur Aufnahme der Sicherheitspistole mit Lanze in Arbeitspausen.

16. Das Gerät sollte daher liegend

betrieben werden. Bei Benutzung des Gerätes unbedingt auf die Sicherheitshinweise beachten.

Außerbetriebnahme Kleine Reparaturen selbstgemacht

1. Hochdruckreiniger ausschalten

2. Wasserzufuhr sperren

3. Sicherheits-Abschaltpistole kurz öffnen,

bis der Druck abgebaut ist

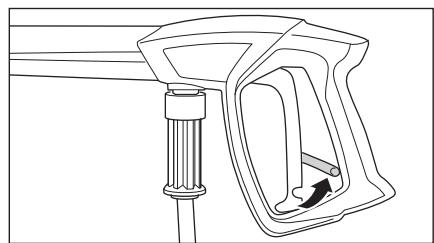

4. Sicherheits-Abschaltpistole verriegeln

5. Wasserschlauch von der

Sicherheits-Abschaltpistole abschrauben

6. Pumpe entleeren: Motor für ca. 10 Sekunden einschalten

7. Netzstecker ziehen

8. Hochdruckschlauch säubern und ohne Schlingen aufrollen

9. Elektrokabel säubern und aufwickeln

10. Wasserfilter reinigen

11. Hochdruckreiniger im Winter in frostfreien Räumen lagern

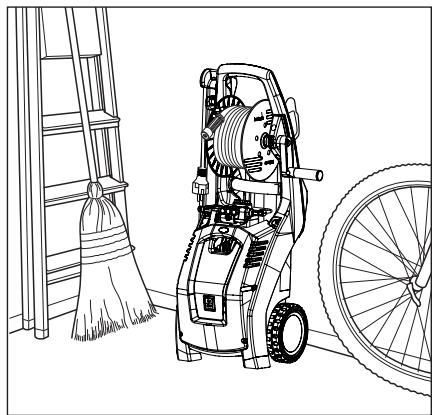

Die Kompakten und mobilen Kränzle Geräte lassen sich mit ihrer geringen Standfläche gut verstauen.

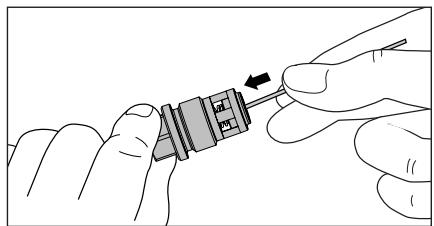

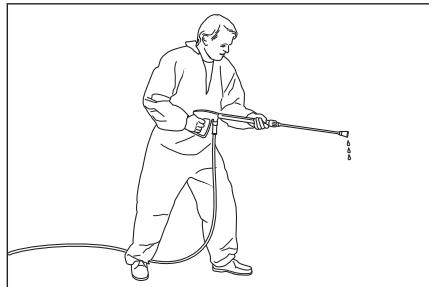

Aus der Düse kommt kein Wasser, obwohl der Motor läuft. Ursache: Höchstwahrscheinlich ist die Düse verstopft. Aus der Lanze kommt kein oder nur sehr wenig Wasser. Vorgehensweise: Schalten Sie die Maschine ab. Ziehen Sie den Netzstecker. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole. Schrauben Sie zuerst Sicherheitsabschaltpistole und Lanze ab und spülen Sie den Hochdruckschlauch von möglichen Rückständen frei. Kontrollieren Sie das Wassereingangssieb auf Verschmutzung. Besteht das Problem weiter, so durchstoßen Sie mit einem Draht (Büroklammer) vorsichtig die Düsenöffnung. Sollte das Reinigen mit einem Draht nicht den gewünschten Erfolg bringen, so muss die Lanze ersetzt werden. Vor jeder Reparatur Netzstecker ziehen!

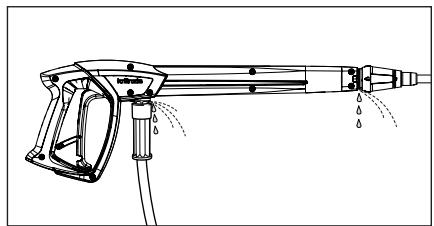

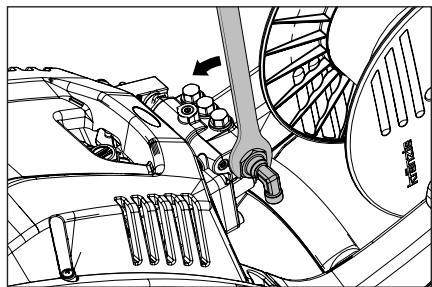

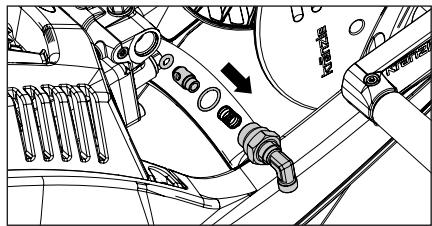

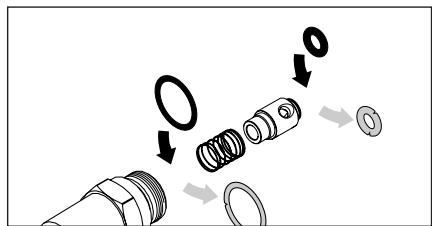

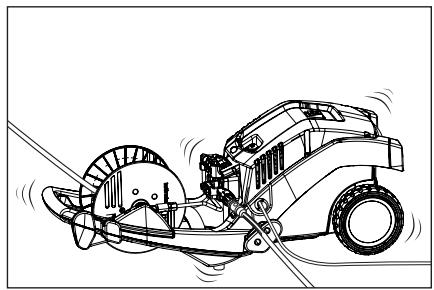

Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht Problem: Problem: Mögliche Ursache 1: Mögliche Ursache 2: Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich die Maschine ständig ein und aus. Leckage. Rückschlagventil defekt. Nach dem Schließen der Sicherheitsabschaltpistole muss sich die Maschine abschalten. Wenn die Abschaltung nicht erfolgt, kann Leckage an der Pumpe, am Druckschalter, am Hochdruckschlauch, oder an der Sicherheitsabschaltpistole die Ursache sein. Vorgehensweise: Hochdruckreiniger ausschalten, Netz­stecker ziehen. Wasserzufuhr sperren. Rohrverbindung zur Schrauchtrommel demontieren. Pumpenausgang aufschrauben. Vorgehensweise: Kontrollieren Sie die Verbindungen vom Hochdruckreiniger zum Hochdruckschlauch und vom Hochdruckschlauch zur Sicherheitsabschaltpistole sowie die Verbindung der Lanze an der Sicherheits-Abschaltpistole auf Dichtheit. Rückschlagkörper entnehmen und den ORing auf Verschmutzung oder Beschädigung überprüfen. Überprüfen Sie ebenfalls den Dichtsitz im Pumpengehäuse auf Verschmutzung oder Beschädigung. Schalten Sie den Hochdruckreiniger aus. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole. Schrauben Sie Hochdruckschlauch, Sicherheits-Abschaltpistole und Lanze ab und kontrollieren Sie die Dichtungsringe. Sind die Dichtungsringe defekt, sofort O-Ringe austauschen. Sind die Dichtungsringe defekt, sofort O-Ringe austauschen. Bei Leckage wird für eventuelle Folgeschäden keine Gewährleistung übernommen.

Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich die Maschine ständig ein und aus. Bei Schäden an der Pumpe durch defekte Dichtungsringe, infolge Luftansaugung oder Wassermangel (Kavitation), wird keine Gewährleistung übernommen.

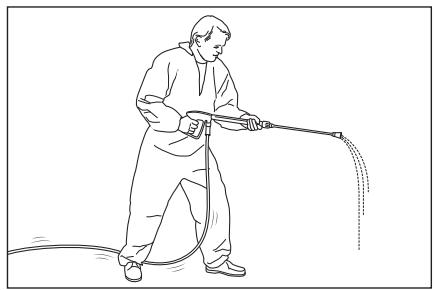

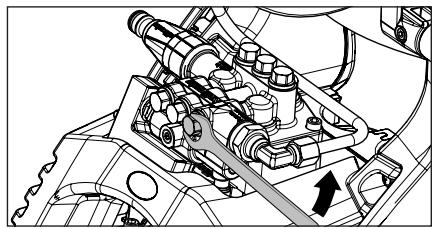

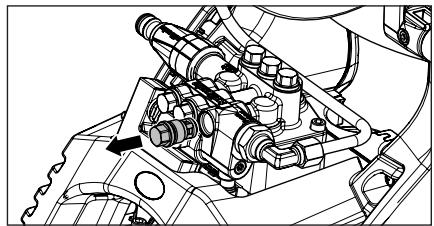

Kleine Reparaturen selbstgemacht Problem: Aus der Düse kommt ein unregelmäßiger Strahl. Ursache: Möglicherweise sind die Ventile verschmutzt oder verklebt. Aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert. Vorgehensweise: Schrauben Sie nacheinander alle 6 Ventile auf. (vertikal und horizontal in 3-er Reihe angeordnete Messingsechskantschrauben) EG-Konformitätserklärung Hiermit erklären wir, dass die Bauart der Hochdruckreiniger: Nenndurchfluss:

450 l/h Fa. Josef Kränzle GmbH & Co. KG, Rudolf-Diesel-Str. 20, 89257 Illertissen folgende Richtlinien und deren Änderungen für Hochdruckreiniger einhalten: Maschinenrichtlinie 2006/42/EG EMV-Richtlinie 2004/108/EG Lärmrichtlinie 2005/88/EG, Art. 13 Hochdruckwasserstrahlmaschinen Anhang 3, Teil B, Abschnitt 27 Schalleistungspegel gemessen: garantiert: Angewandtes Konformitätsbewertungsverfahren: Entnehmen Sie die Schraube mit Ventilkörper samt O-Ring. Kontrollieren Sie den Dichtungsring auf Beschädigung. Bei Beschädigung muss der O-Ring ausgetauscht werden. Beim Wiedereinbau den Dichtungsring nicht vergessen! Kränzle 1050 TS T techn. Unterlagen liegen bei: Angewendete Spezifikationen und Normen: Säubern Sie die Ventile mit einem Draht (Büroklammer) und möglichst unter fließendem Wasser.

Elpke 97 D - 33605 Bielefeld Bielefeld, den 01.04.15 84 dB (A) 87 dB (A) Anhang V, Lärmrichtlinie 2005/88/EG EN 60 335-2-79 :2009 EN 55 014-1 :2006 EN 61 000-3-2 :2006 EN 61 000-3-3 :2008 Josef Kränzle (Geschäftsführer)

Gewährleistung Notizen Gewährleistung

Unsere Gewährleistungspflicht gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Gewährleistung. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Gewährleistungsbestimmungen. Gewährleistung besteht nur bei ordnungsgemäßer Verwendung von Original-Kränzle-Zubehörteilen und Original-Kränzle-Ersatzteilen. Es gelten die für das jeweilige Land gesetzlich festgelegten Verjährungsfristen für gesetzliche Mängelansprüche. In Gewährleistungsfällen wenden Sie sich bitte mit Zubehör und Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle, diese finden Sie auch im Internet unter www.kraenzle.com . Der Hochdruckreiniger ist nur für den Einsatz im privaten Umfeld konzipiert, bei gewerblichem Einsatz besteht keine Gewährleistung. Bei Veränderungen an den Sicherheitseinrichtungen sowie bei Überschreitung der Temperatur- und Drehzahlgrenze erlischt jegliche Gewährleistung – ebenso bei Unterspannung, Wassermangel und Schmutzwasser, oder sonstiger Fehlbedienung und nicht gewöhnlicher Verwendung der Reinigungsmaschine. Manometer, Düse, Ventile, Dichtungsmanschetten, Hochdruckschlauch und Spritzeinrichtung sind Verschleißteile und fallen nicht unter die Gewährleistungspflicht.
