BEDIENUNGSANLEITUNG CS2PLUS EWT

Bedienungsanleitung
23 L

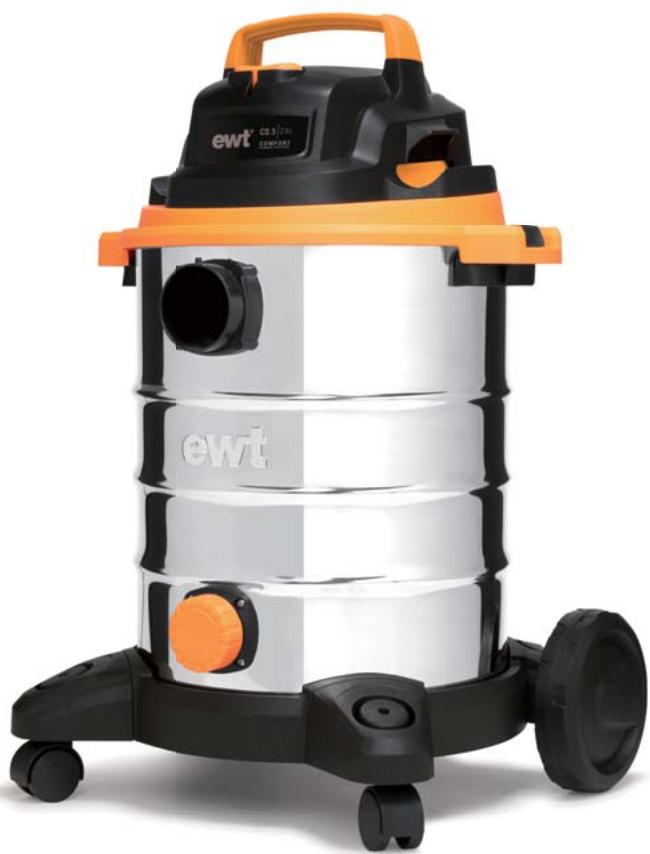

Modell: CS 3 COMFORT

INHALT

SECTION

Inhalt. 47
Garantie 48
Warn-und Sicherheitshinweise 48
Technische Daten. 54
Lieferumfang. 55
Zusammenbau 56
Inbetriebnahme 57
Trockensaugen 58
Nassaugen 60
Blasfunktion 62
Reinigung und pflege 62
Einenz und reinigen des stoffilters 64
Einsetzen und reinigen des schaumstofffilters 65
Störungsbehebung 66
Umweltschutz 67

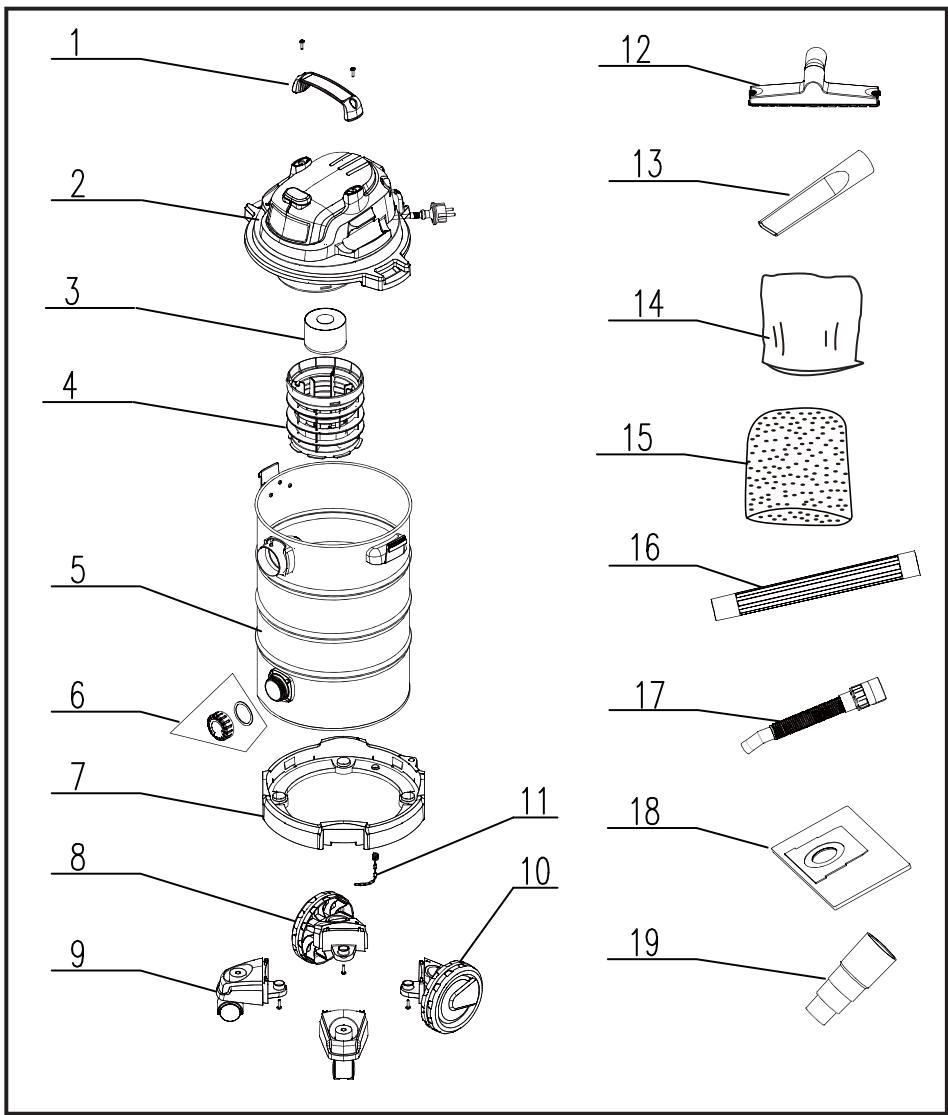

Explosionszeichnung 68
Ersatzteile 69

Vielen Dank, dass Sie sich für diesen Nass- und Trockensauger der Marke EWT® entschieden haben. Mit EWT® können Sie gewiss sein, hochste Qualität und Beste Funktionalität zu erhalten. Diese Nass- und Trockensauger ist zum Aufsagen von sowohl Flüssigkeiten wie auch festen Stoffen geeignet.

FOR YOUR SAFETY: CAREFULLY READ AND UNDERSTAND ALL INSTRUCTIONS.

GLENDIMPLEXDeutschlandGmbH

Am Goldenen Feld 18

D-95326 Kulmbach

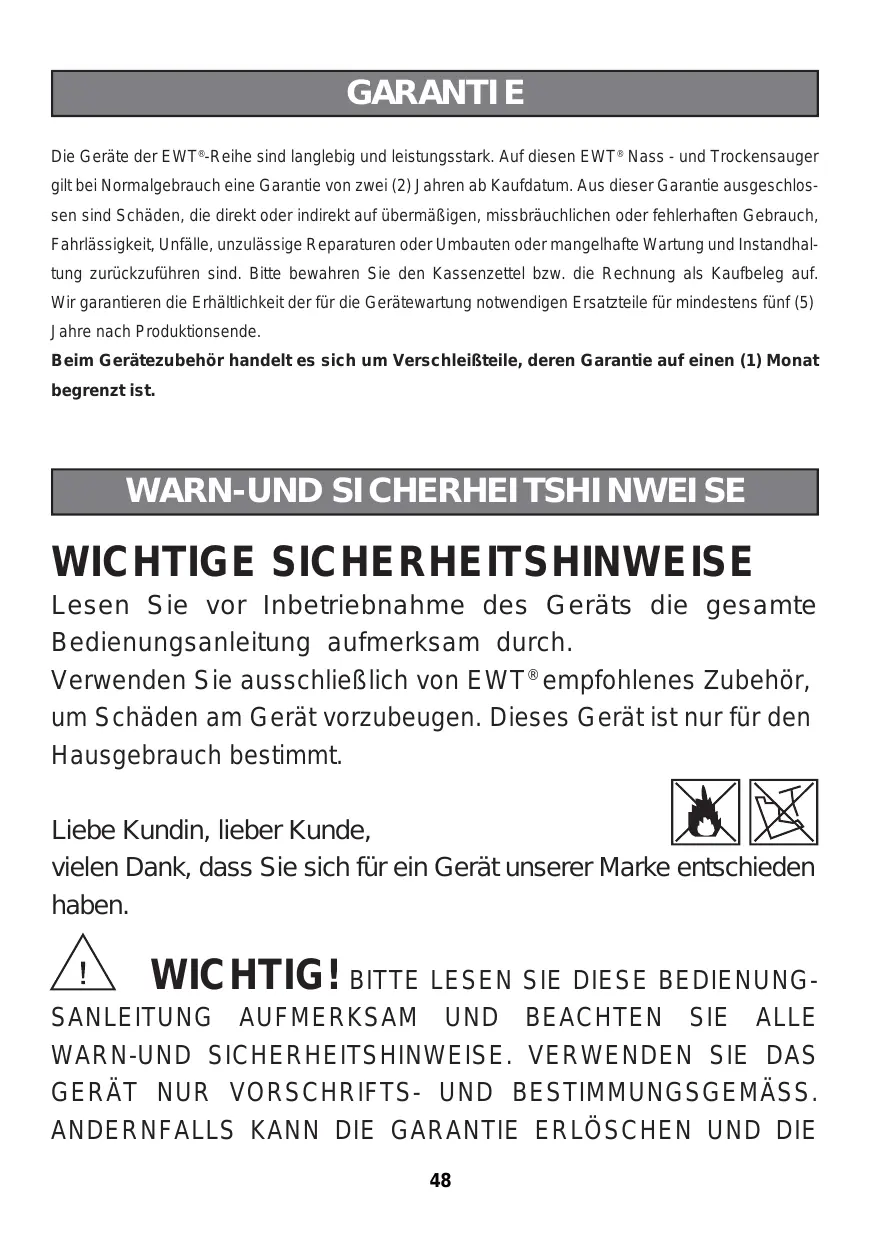

GARANTIE

Die Geräte der EWT®-Reihe sind langlebig und leistungsstark. Auf diesen EWT® Nass - und Trockensauger gilt bei Normalgebrauch eine Garantie von zwei (2) Jahren ab Kaufdatum. Aus dieser Garantie ausgeschlossen sind Schäden, die direkt oder indirect auf übermögen, missbrächlichen oder fehlerhaften Gebrauch, Fahrlösigkeit, Unfälle, unzulässige Reparaturen oder Umbauten oder mangelhafte Wartung und Instandhaltung zurückzuführen sind.itte bewahren Sie den Kassenzettel bzw. die Rechnung als Kaufbeleg auf. Wir garantieren die Erhaltlichkeit der für die Gerätwartung notwendigen Ersatzteile für mindestens fünf (5) Jahre nach Produktionsende.

Beim Gerätezubehör handelt es sich um Verschleißsteile, deren Garantie auf einen (1) Monat begrenzt ist.

WARN-UND SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie vor Inbetriebnahme des Geräts die gesamte Bedienungsanleitung aufmerksam durch.

Verwenden Sie ausschließlich von EWT® empfohlenes Zubehör, um Schäden am Gerät vorzubeugen. Diese Gerät ist nur für den Hausgebrauch bestimmt.

Lieber Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Gerät unserer Marke entschieden haben.

WICHTIG! BITTE LESEN SIE DIESE BEDIENUNG-SANLEITUNG AUFMERKSAM UND BEACHTEN SIE ALLEWARN-UND SICHERHEITSHINWEISE. VERWENDEN SIE DASGERÄT NUR VORSCHRIFS- UND BESTIMMUNGSGEMÄSS.ANDERNFALLS KANN DIE GARANTIE ERLOSchEN UND DIE

GEFAHR VON SACH-UND/ODER PERSONENSCHÄDEN BESTEHEN. BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG FÜR DEN SPÄTEREN BEDARF GUT AUF.

ALLGEMEINEWARN- UNDSICHERHEITSHINWEISE

• Dieses Gerät entspricht den geltenden Sicherheitsnormen für Elek trogeräte. Dennoch kann es bei fehlerhaftem Gebrauch zu Sach-und Personenschäden kommt. Lesen Sie vor Inbetriebnahme des Geräts diese Bedienungsanleitung aufmerksam und vollständig durch. Bewahren Sie Bedienungsanleitung, Garantieschein, Kaufbeleg und, wenn möglich, auch die Verpackung auf.
• Dieses Gerät ist ausschließlich für den Einsatz im Privatbereich und für den vorgesehenen Zweck ausgelegt. Das Gerät eignet sich nicht für die gewerbliche Nutzung. Verwenden Sie das Gerät nicht im Freien (sofern es nicht speziell für den Einsatz im Freien konzipiert ist). Setzen Sie das Gerät keiner Hitzeinwirkung, direkter Sonnenein strahlung oder sehr hoher Feuchtigkeit (z. B. Regen) aus. Tauchen Sie das Gerät nicht in Flüssigkeiten und beachten Sie, dass bei Bedienung mit nassen oder feuchten Händen Stromschlaggefahr bestehen kann. Stecken Sie das Gerät(sofort aus, wenn der Motorblock feucht oder nass geworden ist. Stellen Sie das Gerät nicht in Wasser.
• Dieser Nass- und Trockensaugerarf nur in Wohnräumen eingesetzt und gelagert werden.
• Mit dem Gerät dürfen keine gesundheitsgeführrdenden Stoffe und keine brennbaren Flüssigkeiten aufgesaugt werden.
• Halten Sie Ihr Gesicht (insbesondere Augen, Ohren usw.) vonden Saugöffnungen fern. Richten Sie das Saugrohr niemals auf

Menschen oder Tiere.

• Verwenden Sie das Gerät nur für Zwecke, für die es vorgesehen ist. Eine anderweitige Verwendung geschieht auf eigene Gefahr und ist möglicherweise gefährlich.
• Verwenden Sie das Gerät nur sachgemäß und setzen Sie es nicht unbeaufsichtigt laufen.
• Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die auf nicht bestimmungsgemäß Verwendung oder fehlerhafte Bedienung zurückgehen.
• Das Gerätarf nur an 230 V Wechselstrom angeschlossen werden. Die Steckdose sollte mit einer 16-Ampere-Sicherung abgeschlert sein. Achten Sie zu ihrer eigenen Sicherheit daraufuf, dass das Stromnetz mit einem Fehlerstromschutzschalter (Fl) gesichert ist.
• Prüfen Sie vor dem Einschalten des Geräts, ob ein passender Staub beutel richtig im Gerät eingesetzt ist. Nicht passende oder nicht richtig eingesetzte Staubbeutel können Funktionstörungen am Gerät hervorrufen und zum Erlöschen der Garantie führen.
• Lassen Sie beschädigte Netzkabel unverzüglich vom Hersteller, einem zugelassenen Kundendienstzentrum oder einer qualifizierten Fachkraft austauschen, um Gefahren zu vermeiden.
• Keine Asche, glühende Kohlen o. Ä., größere Glasscherben und spurze Gegenstände aufsaugen.
• Verwenden Sie das Gerät nicht zum Saugen von Tonerstaub, der z. B. bei Druckern oder Kopierern verwendet wird, da er elektrisch leitfähig sein kann. Außen dem wird er eventuell vom Filtersystem des Nass/Trockensaugers nicht vollig ausgefiltert und kann so über das Geblase wieder in die Raumluft gelangen.
• Verwenden Sie das Gerät niemals zum Saugen von Asbest oder Asbeststaub.

• Keine entflammbaren oder giftigen Flüssigkeiten wie Benzin, Öl, Säuren oder sonstige flüchtige Substanzen aufsaugen.

• Keine Flüssigkeiten mit einer Temperatur von mehr als 60^ und keine giftigen oder brennbaren Stäube aufsaugen.

• Gerät niemals auf die Seite legen. Achten Sie besonderss bei der Arbeit auf Treppen daraufuf, dass das Gerät aufrecht und stabil stehen.
• Nach Gebrauch sowie vor dem Reinigen und dem Wechseln von Filter und Zubehör stets den Netzsteckerziehen.
• Reparaturen an Elektrogeräten sind nur von Fachkräften durchzuführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
• Gerät nicht direkt geben bereits Öfen oder Heizkörpern aufbewahren.
• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeit en sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben. Kinder nicht mit dem Gerät speien{lüssen. Reinigung und Wartung des Gerätsarf nicht von Kindern ohne Aufsicht erfolgen.
• Schalten Sie das Gerät zum Reinigen oder Wegräumen immer aus undziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät für längerere Zeit nicht genutzt wird. Ziehen Sie zum Ausstecken des Geräts niemals am Netzkabel, sondern nur am Netzstecker selbst. Nehmen Sie auch angebrachtes Sonderzubehör wieder vom Gerät ab.
• Halten Sie das Gerät sauber. Verwenden Sie zum Reinigen keine Lösungsmittel oder Lösungsmittelhaltige Reiniger.
• Lassen Sie das Gerät nicht unbeaufsichtigt laufen. Schalten Sie das Gerät aus oderziehen Sie den Netzstecker aus der Steckdose (dazu nicht am Kabel, sondern am Steckerziehen), bevor Sie den Arbeitsbereich verlassen.
• Um Kinder vor den Gefahren elektrischer Haushaltsgeräte zu schüt

zen, achten Sie darauf, dass das Kabel keine Stolpergebn darstellt und Kinder keinen Zugang zum Gerät haben.

• Bedieren Sie das Gerät nicht, wenn Sie unter dem Einfluss von Medikamenten, Alkohol oder Drogen stehen, sich in medizinischer Behandlung befinden oder mäde sind.
• Überprüfen Sie das Gerät und das Netzkabel regelmäßig auf eventu elle Beschädigungen. Verwenden Sie das Gerät nicht weiter, wenn es beschädigt ist.
• Versuchen Sie niemals, das Gerät selbst zu reparieren. Wenden Sie sich für Reparaturen immer an einen zugelassenen Techniker. Lassen Sie beschädigte Kabel unverzüglich und ausschließlich durch den Hersteller oder einen qualifizierten Elektriker gegen ein Kabel des gleichen Typs austauschen, um der Gefahr von Stromschlagen und Verletzungen vorzubeugen.
• Verwenden Sie nur Original-Ersatz- und Zubehörteile. Nicht zugelassene Teile oder fremdes Zubehör konnen Gefahrenquellen darstellen und die Garantie außer Kraft setzen.
• Kontrollieren Sie regelmäßig den Schwimmer.
• Wenn Sie an Ihr Gemäß einen Flüssigkeitsaustritt bemerken, Gerät sofort abschalten und Netzsteckerziehen.
• Stellen Sie das Gerät niemals in Wasser. Achten Sie darauf, dass kein Wasser über das Gerät lauft.
• Beachten Sie bei der Entsorgung des Schmutzwassers die gesetzlichen Vorschriften.
• Bewahren Sie das Gerät an einem sicheren und trockenen Ort, außer halb der Reichweite von Kindern auf.
• Beachten Sie insbesondere auch die nachstehenden „Speziellen Sicherheitshinweise".

Spezielle Sicherheitshinweise:

• Verwenden Sie das Gerät nicht zum Saugen von glühender Asche und spitzen oder scharfkantigen Objekten!

• Verwenden Sie das Gerät nicht in feuchten Räumen!

• Verwenden Sie das Gerät außer zum Sagen von Flüssigkeiten nicht ohne Staubbeutel und achten Sie immer darauf, dass der Staubbeutel richtig im Gerät eingesetzt ist!
• Achten Sie bei der Arbeit mit dem Gerät darauf, keine Haare, Kleidungsstücke oder Gliedmaßen von sich selbst oder anderen Personen in die Saumbürste oder die Saugdüse einzusaugen!
• Halten Sie das Gerät von Hitzequellen wie Heizungen, Herden usw. fern!

Hinweise zur Entsorgung:

Dieses Gerät enthalt Elektro- und Elektronikkomponenten und darf nicht im normalen Hausmüll entsorgt werden. Beachten Sie bei der Entsorgung von Altgeräten unbedingt die örtlich geltenden Entsorgungsverschriften.

Nutzung der Blasfunktion:

• Richten Sie den Luftstrom nur auf den Arbeitsbereich.
• Verwenden Sie das Gerät nicht als Luftzerstäuber.
• Richten Sie den Luftstrom niemals direkt auf Passanten oder umstehende Personen.
• Halten Sie Kinder vom Gerät fern.
• Tragen Sie bei der Arbeit eine Schutzbrille.

TECHNISCHE DATEN

Maximale Leistung	1500 W
Netzspannung	230 V~50Hz
Behaltervolumen	23 L tank
Schlauchsystem	Ø35 mm
Schlauch	2,1 m
Kabel	5 m
Steckdose (Prise Confort)	Ja
Tankmaterial	Inox
Motortyp	E-motor
Blasfunktion	Ja
Schlauchaufwicklung auf dem	Ja
Motorblock (=Easy-Storage) Kabelhalter	Ja
Zubehöraufnahme	Ja
Bodendüse	1
Fugendüse	1
Rohr	3
Elektrowerkzeug-Adapter für alle Durchmesser (Ø35 mm)	1
Staubfilter	1 Papier-Staubbeutel 1 niederverwendbarer Stoff-Filterbeutel
Nassfilter	1 Schaumstofffilter

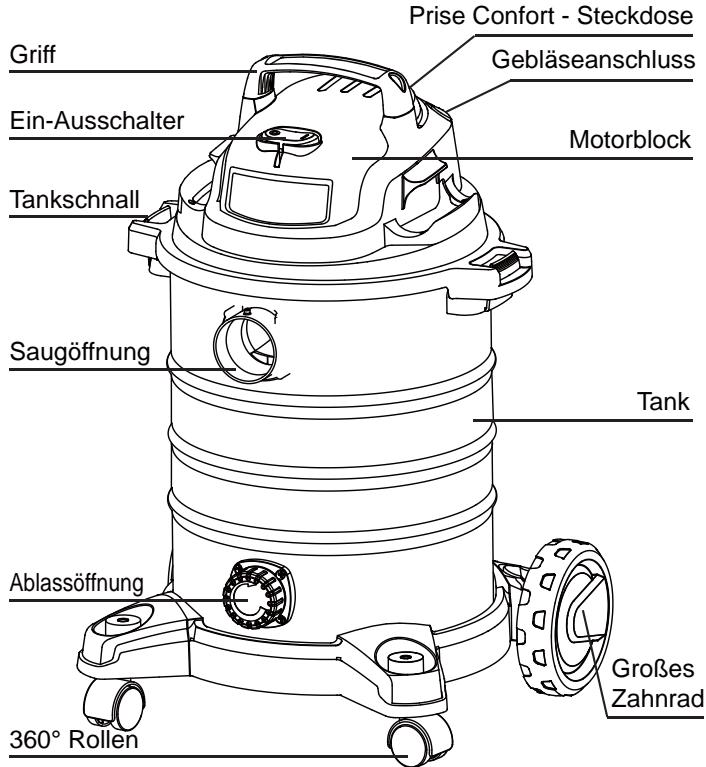

LIEFERUMFANG

F

G
M

N
HINWEIS: Schlauch und Saugzubehör des Nass - und trockensaugers haben einen durchmesser von 35 mm.

Packen Sie den Inhalt des Kartons vorsichtig aus und prufen. Sie anhand der nachstehenden Übersicht, ob alle Teile mitgeliefert wurden.

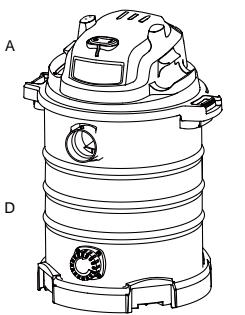

A Nass- und Trokensauger 1
B Schlauch 1
C Bodendüse 1
D PVC-Rohre 3
E Fugendüse 1
F Elektrowerkeug-Adapter fur alle 1
Durchmesser
G Schaumstofffilter 1
H Filterbeutel (wiederverwendbarer 1
Stoff-Filterbeutel)
I Papier-Staubbeutel 1
J Rollen, 360^ drehbar 2
K GroBes Zahnrad 2
L Griff 1
M Sackchen mit 6 Schrauben 1
N Bedienungsanleitung 1

GENERAL ASSEMBLY

1. Vergewissern Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Öffnen Sie die 2 Tankschnallen, die den Motorblock auf dem Tank sichern (Abb. 2).
3. Heben Sie den Motorblock nach oben ab (Abb. 3).
4. Nehmen Sie das gesamte Zubehör aus dem Tank (Abb. 4).
5. Drehen Sie den Tank um und stecken Sie die 2 Rollen ein. Achten Sie darauf, dass sie richtig einrasten. (Abb. 5a). Schrauben großes Zahnrad mit den beiliegenden Schrauben fest (Abb. 5b).
6. Setzen Sie den Griff in die hierfür vorgesehenen Vertiefungen am Motorblock ein und schrauben Sieihn mit den 2 beiliegenden Schrauben fest (Abb. 6).
7. Setzen Sie zum Trockensaugen den wiederverwendbaren Stoff-Filterbeutel (oder den als Zubehör erhältlichen Kartuschenfilter) und den Papier-Staubbeutel ein (Abb. 7, Abb. 8).
8. Setzen Sie zum Nasssaugen den im Lieferumfang enthaltenen Schaumstofffilter ein (Abb. 9).
9. Setzen Sie den Motorblock wieder auf den Tank (Abb. 10).
10. Richten Sie den Motorblock zu den Tankschnallen aus und schließen Sie die Schnallen. Dabei den Motorblock kein nach unter drücken (Abb. 10).

11. Stecken Sie das breitere Schlauchende in die Saugöffnung vorne am Tank ein und verriegeln Sie die Verbindung, indem Sie das eingesteckte Schlauchende etwas drehen (Abb. 11).

12. Stecken Sie die gewünschte Saugdüse und die benöttigten Verlängerungen auf das andere Schlauchende (Abb. 12).

13. Schließen Sie das Elektrowerkzeug an der integrierten "Gerätesteckdose" des Staubsaugers an. Schließen Sie den Staubsauger an das Stromnetz an (Abb. 13).

INBETRIEBNAHME

Bild A:T

Position "I": Ein

Position": Das Einschalten erfolgt über das Elektrowerkzeug.
Position": Aus

Bild B: Integrierte Gerätesteckdose

Elektrowerkzeuge wie: Bohrmschinen, Sagen oder Schleifgeräte bis max. 2000 Watt konnen direkt an der

integrieren Steckdose (21) am Staubsauger angeschlossen werden.

Steen Sie den Schlauch (Ø 35 mm) auf den Absaugstutzen des Elektrowerkzeugs (Verwenden Sie den mitgelieferten Adapter für Elektrowerkzeuge). Weitere passende Adapter erhalten Sie im Fachhandel oder Baumarkt).

Schließen Sie das Elektrowerkzeug an der integrierten "Gerätesteckdose" des Staubsaugers an. Schließen Sie den Staubsauger an das Stromnetz an.

ACHTUNG:

Stecken Sie den Staubsauger nur an eine geerdete Steckdose mit einer Absicherung von 16 A an. Schalten Sie das Elektrowerkzeug ein und{lassen es kurzzeitig mit higherer Drehzahl laufen. Der Staubsauger schaltet sich nach kurzer Zeit automatisch ein und saugt während dem Arbeiten Staub und Späne ab.

NACHLAUFAUTOMATIK

Nach dem Ausschalten des Elektrowerkzeugs lauft der Staubsauger eine Zeit nach und saugt die Maschine und den Saugschlauch von Staub und Spanen frei.

TROCKENSAUGEN

VOR BEGINN

ACHTUNG!

Lesen Sie vor Inbetriebnahme des Geräts den Abschnitt, Warn- und Sicherheitshinweise und beachten Sie die Dort aufgeführten Hinweise.

Wichtig: Saugen Sie mit dem Gerät keine gefährlichen oder gesundheitsgeführenden Stoffe auf.

Bei Verwendung nicht passender Staubbeutel erlischt die Garantie.

Zum Aufsagen feiner Stäube (Gips, Zement usw.) muss ein Kartuschenfilter sowie ein Feinstaubbeutel (als Zubehör erhältlich) verwendet werden. Sind diese nicht eingesetzt, konnen Staub und Schmutzpartikel in den Motor gelangen und dört Schäden verursachen. Bei Missachtung these Hinweises kann die Garantie erlösen.

1. Vergewissern Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Prufen Sie, ob der Filterbeutel sauber und trocken ist und setzen Sieihn mittig auf die Filterhalterung auf. Schieben Sie den Filterbeutel nach unten, so dass der Gummiring den Außenring oben am Schwimmerkäufig umschiedt (Abb. 2).
3. Prüfen Sie, ob der Filterbeutel den Schwimmerkäufig vollständig bedeckt und ob die Ränder des Filterbeutels richtig unter dem Gummiring liegen (Abb. 3).
4. Schieben Sie den Staubbeutel über die Saugöffnung im Tank und drücken Sieihn nach unten, bis

er sicher und fest sitzt. Achten Sie daraufuf, den Staubbeutel nicht zu beschädigen (Abb.4).

1. Setzen Sie den Motorblock auf den Tank und schlieben Sie die Tankschnallen (Abb. 5).
2. Stecken Sie das breitere Schlauchende in die Saugöffnung vorne am Tank ein (Abb. 6) und verriegeln Sie die Verbindung, indem Sie das eingesteckte Schlauchende nach rechts drehen. Stecken Sie die gewünschte Saugduse und die benöttige(n) Verlängerung(en) auf den Schlauch. Vergewissem Si esich, dass der Ein-/Ausschalter des Geräts auf Position „Aus" (Position „O") gestellt ist, bevor Sie den Netzstecker in die Steckdose stecken.
3. Stecken Sie den Netzstecker in eine Steckdose (Abb. 7).
4. Schalten Sie das Gerät ein (Ein-/Ausschalter auf Position „Ein“ (Position „I“)) (Abb. 8).
5. Schalten Sie das Gerät nach dem Saugen wieder aus, indem Sie den Ein-/Ausschalter auf Position „Aus" (Position „O") stellen. Ziehen Sie den Netzstecker.

Prufen Sie regelmäßig den Staubbeutel und wechseln Sieihn, wenn er zu zwei Drittel gefüllt ist. Der Staubbeutel ist so konzipiert, dass nur Luft, aber kein Staub durch das Papier dringen kann. Gebrauchte Staubbeutel dürfen nicht wiederverwendet werden.

WICTIG: Verwenden Sie den Staubbeutel nicht zum Aufsau-gen nasser oder scharfkantiger Objekte.

$$ \mathbf {O} = \mathbf {A U S} $$

$$ I = E I N $$

$$ = \text {P r i s e C o n f o r t} $$

Optionaler Kartuschenfilter

Bei Verwendung des optionalen Kartuschenfilters muss der Schaumstofffilter bzw. der Filterbeutel aus dem Gerät genommen werden. Setzen Sie den Kartuschenfilter von oben in die Filterhalterung und verriegeln Sieihn an der Basis. Der Kartuschenfilter kann nach längerem Gebrauch ausgeklopft oder mit einem Pinsel gereinigt werden.

NASSSAUGEN

VOR BEGINNt

ACHTUNG!

Lesen Sie vor Inbetriebnahme des Geräts den Abschnitt "Warn-und Sicherheitshinweise" und beachten Sie die Dort aufgeführten Hinweise.

Hinweis: Saugen Sie mit dem Gerät keine gefährlichen Stoffe auf.

1. Vergewissern Sie sich, dass das Gerät nicht mit dem Stromnetz verbunden ist. Prüfen Sie, ob der Tank sauber und staubfrei ist (Abb. 1).
2. Nehmen Sie den Staubbeutel und den wiederverwendbaren Stoff-Filterbeutel aus dem Gerät. Lassen Sie nur den Schaumstofffilter in der Filterhalterung eingesetzt. Setzen Sie den Motorblock auf den Tank und schreiben Sie die Tankschnallen (Abb. 2).

Verwenden Sie zum Saugen von Flüssigkeiten KEINEN Staubfilter

1. Stecken Sie das breitere Schlauchende in die Saugöffnung vorne am Tank ein und verriegeln Sie die Verbindung, indem Sie das eingesteckte Schlauchende nach rechts drehen. Stecken Sie die gewünschte Saugdüse und die benöttigte(n) Verlängerung(en) auf den Schlauch (Abb. 3).
2. Vergewissern Sie sich, dass der Ein-/Aussalter des Geräts auf Position „Aus“ (Position „O“) gestellt ist, bevor Sie den Netzstecker in die Steckdose stecken (Abb. 4).
3. Schalten Sie das Gerät ein (Ein-/Ausschalter auf Position „Ein“ (Position „I“)) (Abb. 5). Schalten Sie das Gerät nach dem Saugen wieder aus, indem Sie den Ein-/Ausschalter auf Position „Aus“ (Position „O“) stellen. Ziehen Sie den Netzstecker.

ACHTUNG: Wenn Sie größere Flüssigkeitsmengen z. B. aus einem Spülbecken, einem Behälter o. Ä. saugen möchten, die Saugdüse nicht ganz eintauchen, sondern etwas über der Oberfläche halten, damit zusammen mit der Flüssigkeit auch Luft angesaugt werden kann. Das Gerät ist mit einem Schwimmer ausgestattet, der die Saugfunktion hemmt, sobald der Tank voll ist. Sie bemerken das Abschalten des Saugers daran, dass der Motor Schneller dreht. Schalten Sie in thisem Fall das Gerätsofar aus undziehen Sie den Netzstecker. Beachten Sie, dass der volle Tank sehr schwer sein kann. Nehmen Sie den Motorblock vom Tank ab und schütten Sie die aufgesaugte Flüssigkeit in einen geeigneten Behälter oder einen Abfluss. Anschließlich konnen Sie den Motorblock wieder auf den Tank setzen und weitersaugen. Schalten Sie das Gerät nach dem Nasssaugen aus undziehen Sie den Netzstecker. Leeren Sie den Tank und reinigen / trocknen Sieihn innen und außen, bevor Sie ihn wegräumen.

Wichtig! Nach dem Nasssaugen muss der Schaumstofffilter wieder herausgenommen und ein Staubfilter eingesetzt werden, bevor das Gerät wieder zum Trockensaugen genutzt wird.

1. Stecken Sie das breitere Schlauchende in den Geblaseanschluss offen am Motorblock (Abb. 1).
2. Vergewissem Sie sich, dass der Ein-/Ausschalter des Geräts auf Positi on „Aus“ (,O^ ) gestellt ist, bevor Sie den Netzstecker einstecken (Abb. 2).
3. Schalten Sie das Gerät ein (Abb. 3).
4. Das Gerät blast nun Luft durch den Schlauch. Diese Funktion kann genutzt werden, um im Schlauch steckende Objekte zu losen (Abb. 4).

ACHTUNG! Falls sich die Verstopfung im Schlauch nach einigen Sekunden nicht gelöst hat, Gerät ausschalten und Schlauch von Hand reinigen.

REINIGUNG UND PFLEGE

1. Vergewissem Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Bauen Sie den Schlauch vom Tank ab (Abb. 2).
3. Öffnen Sie die Tankschnallen und haben Sie den Motorblock vom Gerät (Abb. 3).
4. Entfernen Sie allen Schmutz und alle Ablagerungen aus Tank und Schlauch (Abb. 4).
5. Waschen Sie den Schaumstofffilter mit Wasser und einem milden Seifenreiniger aus (Abb. 5).
6. Prufen Sie nach Herausnehmen des Schaumstofffilters den Schwimmer. Dazu den Motorblock am Griff fassen und vorsichtig umdrehen, so dass die Filterhalterung nach oben zeigt. Der Schwimmer muss sich ungehindert auf und ab bewegen.

WICHTIG! Reinigen oder wechseln Sie den Filterbeutel regelmäßig, um seine optimale Leistung zu bewahren. BEIM TROCKENSAUGEN MULLS IMMER EIN STAUBFILTER VERWENDET WERDEN! Wird das Gerät ohne Filterbeutel (oder ohne optionalen Kartuschenfilter) genutzt, kann der Motor durchbrennen und die Garantie erlösen. Halten Sie für den Bedarfsfall stets Ersatzfilter bereit.

HINWEIS: Die im Lieferumfang enthaltenen Filter sind aus hochwertigen Materialien gefertigt und halten auch keine Staubpartikel zusück. Der Filterbeutelarf nur zum Trockensaugen verwendet werden. Wird dieser Stofffilter nass, setzen er sich Schnell zu und lassst sich nur noch schwer reinigen. Handhaben Sie diesen Filter beim Ein-und Ausbauen und Reinigen vorsichtig. Vergewissern Sie sich, dass er keine Risse oder keinen LÖcher aufweist. Schon ein kleines Loch genügt, damit Staub in den Motor gelangen und/oder wieder im Raum verteil werden kann. Tauschen Sie löhchrige oder zerrissene Filter unverzüglich aus.

ACHTUNG! STECKEN SIE DAS GERÄT IMMER AUS, BEVORSIE DEN MOTORBLOCK VOM TANK ABHEBEN.

EINSETZEN UND REINIGEN DES

STOFFFILTERS

Einsetzen des Filterbeutels (wiederverwendbarer Stofffilter)

1. Vergewissem Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Heben Sie den Motorblock vom Gerät und drehen Sieihn um (Abb. 2).
3. Ziehen Sie den Filterbeutel über den Schwimmerkäfig. Achten Sie darauf, dass der Schwimmerkäfig komplett vom Filter bedeckt wird (Abb. 3).
4. Setzen Sie den Motorblock wieder auf den Tank.

Ausbauen und Reinigen des Filterbeutels

1. Heben Sie den Motorblock vom Gerät und drehen Sieihn um. Ziehen Sie den Filterbeutel vorsichtig vom Schwimmerkäfig (Abb. 4). Reinigen Sieihn, indem Sieihn ausklopfen und ausbürsten. Gehen Sie dazu am besten ins Freie, um den Staub nicht im Wohnraum zu verteilen.
2. Waschen Sie den Filterbeutel mit Wasser und einem milden Reinigungsmittel aus und spulen Sie ihn gut mit klarem Wasser nach (Abb. 5).
3. Lassen Sieihn 24 Stunden an der Luft trocknen, bevor Sieihn wieder in das Gerät einsetzen.

EINSETZEN UND REINIGEN DES

SCHAUMSTOFFFILTERS

Einsetzen des Schaumstofffilters

1. Vergewissem Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Heben Sie den Motorblock vom Gerät und drehen Sieihn um.
3. Schieben Sie den Schaumstofffilter über den Schwimmerkäfig. Achten Sie darauf, dass der Schwimmerkäfig komplett vom Filter bedeckt wird (Abb. 2 und 3).
4. Setzen Sie den Motorblock wieder auf den Tank.

Reinigen des Schaumstofffilters

1. Heben Sie den Motorblock vom Gerät und drehen Sie ihn um. Ziehen Sie den Schaumstofffilter vorsichtig vom Schwimmerkäfig (Abb. 4).
2. Waschen Sieihn mit Wasser und einem milden Reinigungsmittel aus und spulen Sieihn gut mit klarem Wasser nach (Abb. 5).
3. Lassen Sieihn 24 Stunden an der Luft trocknen, bevor Sieihn wieder in das Gerät einsetzen.

STÖRUNGSBEHEBUNG

Problem	Mögliche Ursachen	Behebung
Das Gerätk Funktioniert nicht.	1) Kein Strom.	1) Prüfen Sie die Stromversorgung.
	2) Netzkabel, Ein-/Ausschalter oder Motor defekt.	2) Lassen Sie die defekte Komponente von einem qualifizierten Kundendien stanbieter untersuchen und reparieren oder austauschen.
	3) Tank voll.	3) Leeren Sie den Tank.
Aus der Motorabdeckung dringt Staub.	1) Staubbeutel nicht eingesetzt oder beschädigt.	1) Setzen Sie einen Staubbeutel ein oder wechseln Sieihn.
Die Saugkraft ist niedriger als gewöhnlich, die Motordrehzahl erhöher als normal oder das Gerät vibriert.	1) Staubbeutel voll	1) Wechseln Sie den Staubbeutel
	2) Verstopfung von Saug duse, Schlauch oder Saugöffnung oder Staubfilter mit seinem Staub verstopft.	1) Vergewissern Sie sich, dass Saugduse, Schlauch und Saugöffnung frei sind. Ziehen Sie den Staubfilter ab und reinigen Sieihn. Setzen Sieihn erst wieder ein, wenn trocken ist. Wir empfehlen, einen neuen Staubfilter zu verwenden.

UMWELTSCHUTZ

RECYCLING VON ELEKTRO- UND ELEKTRONIK-ALTGERÄTEN

Dieses Gerät trägt gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (WEEE-Richtlinie) das Zeichen mit der durchgestruchenen Mülltonne, das darauf hinweist, dass das Gerät nicht im normalen Hausmüll entsorgt werden darf. Bringen Sie das Gerät zur Entsorgung zu einer ausgewiesenen Sammel-, Verwertungs- oder Recyclingstelle für Elektro- und Elektronik-Altgeräte (Auskünfte erteilt die für ihren Wohnort zuständige Abfallbehörde) oder darüber zu dem Handler, bei dem Sie das Gerät gkauft haben. (Das Zurückbringen zum Handler berechtigt nicht auf Ersatz oder Erstattung). Mit dieser kleinen Geste leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt, der natürlichen Ressourcen und der Gesundheit der Menschen.

Spare filters :

Schaumstofffilter:

Filterbeutel:

Staubbeutel (5 Stück):

Technische Änderungen vorbehalten!

EXPLOSIONSZEICHNUNG

NO.	BESCHREIBUNG	QTY
1	Griff	1
2	Staubsaugerkopf mit Motor	1
3	Schwimmer	1
4	Filterkorb	1
5	Tank Nirosta	1
6	Ablasseinheit	1
7	Sockel	1
8	Radachse	1
9	Rolle	2
10	Großes Zahnrad	1
11	Kette	1
12	Bodendüse	1
13	Fugendüse	1
14	Wiederverwendbarer Stoff-Filterbeutel	1
15	Schaumstofffilter	1
16	PVC-Rohre	3
17	Nebenluftschieber	1
18	Papier-Staubbeutel	1
19	Adapter	1

GLENDIMPLEXDeutschlandGmbH

Am Goldenen Feld 18

D-95326 Kulmbach

HET STOFFILTER PLAATSEN EN REINIGEN

HET SCHUIMFILTER PLAATSEN EN REINIGEN

RECYCLING VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR
