BEDIENUNGSANLEITUNG GUARDIAN PRO 123 KIDDY

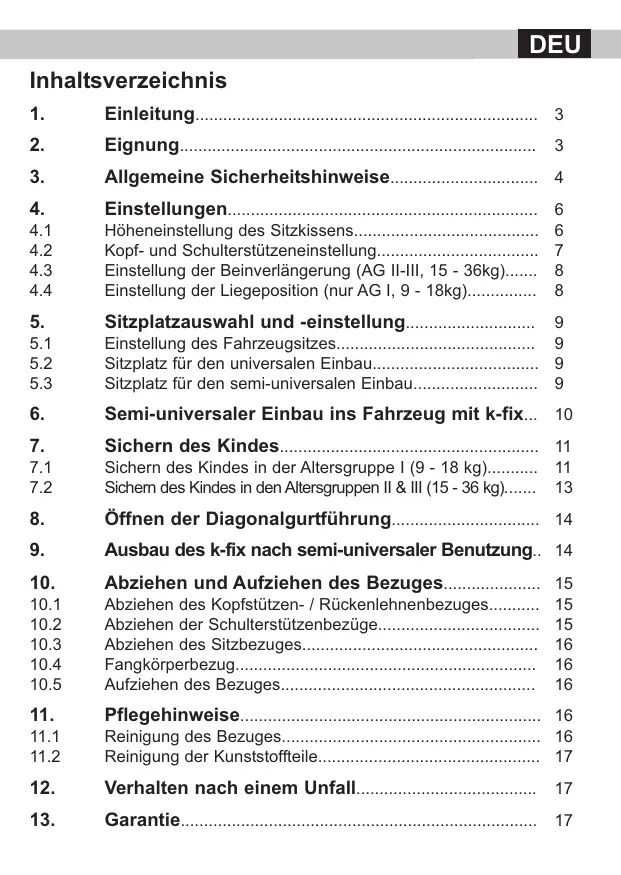

DEU Bedienungsanleitung

Allgemeine Sicherheitshinweise 4

Einstellungen 6 Höheneinstellung des Sitzkissens Kopf- und Schulterstützeneinstellung Einstellung der Beinverlängerung (AG II-III, 15 - 36kg) Einstellung der Liegeposition (nur AG I, 9 - 18kg)

Sitzplatzauswahl und -einstellung

Semi-universaler Einbau ins Fahrzeug mit k-fix... 10

9 Einstellung des Fahrzeugsitzes 9 Sitzplatz für den universalen Einbau 9 Sitzplatz für den semi-universalen Einbau 9

Sichern des Kindes 11 Sichern des Kindes in der Altersgruppe I (9 - 18 kg) 11 Sichern des Kindes in den Altersgruppen II & III (15 - 36 kg) 13

Ausbau des k-fix nach semi-universaler Benutzung.. 14

Öffnen der Diagonalgurtführung 14

Abziehen und Aufziehen des Bezuges Abziehen des Kopfstützen- / Rückenlehnenbezuges Abziehen der Schulterstützenbezüge Abziehen des Sitzbezuges Fangkörperbezug Aufziehen des Bezuges

Pflegehinweise 16 Reinigung des Bezuges 16 Reinigung der Kunststoffteile 17

Verhalten nach einem Unfall 17

DEU Bedienungsanleitung kiddy guardianfix pro 2

Wir freuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems (A) für den kiddy guardianfix pro 2 entschieden haben.

Der kiddy guardianfix pro 2 ist ein weiteres, innovatives Produkt innerhalb unserer Pro-Linie. Durch besonders energieableitende Materialien bietet Ihr kiddy die größtmögliche Sicherheit beim Seitenaufprall. Ihr Kindersitz ist ebenfalls mit kiddy shock-absorbern (F) und dem k-fix Befestigungssystem für umfassenden Schutz beim Frontalaufprall, ausgestattet.

Um den bestmöglichen Schutz Ihres Kindes zu gewährleisten, muss der kiddy guardianfix pro 2 unbedingt so verwendet werden, wie es in dieser Anleitung beschrieben ist. Die Teile Ihres kiddy guardianfix pro 2 sind im Text dieser Bedienungsanleitung mit Buchstaben versehen und werden vorn im gleichnamigen Punkt erläutert.

Der kiddy guardianfix pro 2 ist gemäß der aktuellen Version der Zulassungsnorm ECE-R44/04 geprüft und zugelassen worden. Er erhielt die Bauartgenehmigung für die Klassen „universal“ und “semi-universal”. “Universal”:

bedeutet, dass er in allen Fahrzeugtypen auf jedem Platz mit 3-Punkt-Fahrzeuggurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden darf.

“Semi-universal”: bedeutet, dass das Kinderrückhaltesystem zusätzlich an den ISOFIX-Befestigungspunkten des Fahrzeuges gesichert werden kann. Ist dies der Fall, darf das Kinderrückhaltesystem nur in 3

DEU Fahrzeugen eingebaut werden, die in der mitgelieferten Typenliste aufgeführt sind. Die Typenliste wird ständig aktualisiert. Die aktuellste Version finden Sie unter http://www.kiddy.de/content/files/guardianfix.pdf

Das Kinderrückhaltesystem kiddy guardianfix pro 2 ist geeignet für die Gewichtsklassen I bis III, das heißt für Kinder mit einem Körpergewicht von 9 kg – 36 kg (ca. 9 Monate bis ca. 12 Jahre) oder bis zu einer Körpergröße von maximal 150 cm. Altersgruppen (Gewichtsklassen):

AG I: 9 kg – 18 kg AG II: 15 kg – 25 kg AG III: 22 kg – 36 kg

Für Kinder mit einem Körpergewicht von 9 kg – 18 kg (das entspricht etwa einem Alter von ca. 9 Monaten bis ca. 4 Jahren) muss der dazugehörige Fangkörper (M) verwendet werden. Achten Sie auch auf die richtige Benutzung des Sitzkissens (K) (siehe Punkt 4.1). Richten Sie sich bei der Verwendung im Fahrzeug zusätzlich nach den Empfehlungen des Benutzerhandbuches Ihres Fahrzeuges oder kontaktieren Sie Ihre Vertragswerkstatt.

3. Allgemeine Sicherheitshinweise

Lesen Sie die Gebrauchsanleitung vor dem ersten Einbau des Kinderrückhaltesystems sorgfältig durch. Eine falsche Benutzung kann für Ihr Kind lebensgefährlich sein.

Verletzungen, verursacht durch Gedankenlosigkeit, sind leicht zu vermeiden. Das Kinderrückhaltesystem muss für Kinder mit einem Gewicht von 9 kg - 18 kg stets mit dem dazugehörigen Fangkörper (M) sowie dem Sitzkissen (K) benutzt werden. 4

DEU Verwenden Sie das Kinderrückhaltesystem ausschließlich für die Gewichtsklassen I - III von 9 kg bis max. 36 kg.

Überprüfen Sie vor jeder Fahrt, ob das Kinderrückhaltesystem (A) optimal zur Körpergröße des Kindes eingestellt ist. Nehmen Sie keine Einstellungen während der Fahrt vor. Stellen Sie sicher, dass alle Teile stets ordnungsgemäß eingerastet sind.

Stellen Sie sicher, dass keine Teile des Kinderrückhaltesystems (A) in Türen oder verstellbaren Sitzen eingeklemmt werden.

Achten Sie vor allem bei Vans und Caravans darauf, dass das Kinderrückhaltesystem (A) im Falle einer Rettung durch Dritte möglichst an einem leicht zugänglichen Platz eingebaut ist.

Der Gurt darf niemals locker anliegen. Bei einem Unfall sind die Belastungen um ein Vielfaches höher als bei einem straffen Gurt. Achten Sie auf die korrekte Lage des Fahrzeuggurtschlosses. Lassen Sie Ihr Kind nie unbeaufsichtigt im Kinderrückhaltesystem (A).

Legen Sie keine schweren Gegenstände auf die Hutablage, sie könnten bei einem Unfall zu gefährlichen Geschossen werden.

Wenn Sie das Kinderrückhaltesystem (A) ohne Kind im Auto mitführen, sichern Sie es stets in der vorgeschriebenen Weise mit dem 3-Punkt-Gurt des Fahrzeuges (Punkt 7) oder mit den k-fix Konnektoren (E) an den ISOFIX-Verankerungspunkten des Fahrzeugs (Punkt 6). Schützen Sie das Kinderrückhaltesystem (A) vor direkter Sonneneinstrahlung, es könnte sich unangenehm aufheizen. 5

DEU Es ist unzulässig, an Kinderrückhaltesystemen (A) irgendwelche Änderungen vorzunehmen. Die Schutzwirkung kann dadurch aufgehoben bzw. eingeschränkt werden. Bei auftretenden Schwierigkeiten wenden Sie sich bitte an Ihren Fachhändler oder direkt an den Hersteller.

Das Kinderrückhaltesystem (A) darf nur auf Plätzen mit 3-Punkt-Gurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden.

Stellen Sie sicher, dass das Kinderrückhaltesystem (A) gemäß dieser Anleitung im Fahrzeug eingebaut wurde.

Gönnen Sie Ihrem Kind bei längeren Fahrten Pausen und achten Sie darauf, dass Ihr Kind nicht zur Fahrbahn hin unbeaufsichtigt aus dem Fahrzeug steigt. Benutzen Sie immer, falls vorhanden, die Kindersicherung in den PKW-Türen.

Verwenden Sie das Kinderrückhaltesystem (A) nicht weiter, wenn Teile nach einem Unfall (Unfallgeschwindigkeit größer als 10 km/h) oder durch andere Einwirkungen beschädigt wurden oder sich gelöst haben. Es darf nur der vom Hersteller vorgeschriebene Gurtpfad benutzt werden.

4.1 Höheneinstellung des Sitzkissens

Der kiddy guardianfix pro 2 muss für Kinder von 9 kg bis 18 kg mit dem Fangkörper (M) und dem korrekt eingestellten Sitzkissen (K) verwendet werden (Abb. 1).

Der kiddy guardianfix pro 2 verfügt über ein Sitzkissen (K), welches die Größenanpassung zwischen dem ca. 9 Monate alten Kind und dem ca. 6

DEU Vierjährigen (9 kg - 18 kg) durch eine Sitzhöhenveränderung gewährleistet.

Das Sitzkissen (K) lässt sich zweistufig an die Größe Ihres Kindes anpassen und bietet für kleine Kinder einen erheblich verbesserten Sitzkomfort. Gehen Sie beim Einstellen des Sitzkissens folgendermaßen vor: Stufe A:

9 – 13 kg (ca. 9 - 18 Monate); Sitzkissen zusammengeklappt (Abb. 2+3)

Stufe B: 13 – 18 kg (ca. 18 Monate - 4 Jahre); Sitzkissen auseinandergeklappt (Abb. 4+5)

Das Sitzkissen (K) sollte stets befestigt werden, führen Sie hierzu die Laschen unter den Armlehnen (D) des Sitzes hindurch und schließen Sie die Druckknöpfe außen am Sitzbezug (Abb. 6).

Um die richtige Sitzpositionseinstellung durch das Sitzkissen (K) zu erreichen, müssen Sie stets auch die verstellbare Kopfstütze (G) richtig positionieren. Benutzen Sie das Sitzkissen (K) nur in Kombination mit dem Fangkörper.

4.2 Kopf- und Schulterstützeneinstellung

Der kiddy guardianfix pro 2 bietet durch sein neuartiges Verstellsystem die optimale Anpassung an die Größe Ihres Kindes, hierbei werden die Kopfstütze (G) und die Schulterstützen (H) in einem Zug verstellt. Die richtige Kopfstützeneinstellung ist erreicht, wenn die Schläfe des Kindes im Bereich der engsten Stelle der Kopfstütze (G) liegt (Abb. 7+8).

Zum Einstellen der Kopf- (G) und Schulterstützen (H) betätigen Sie den Höhenverstellgriff (Q) an der Rückseite der Kopfstütze (G), indem Sie ihn leicht nach außen ziehen und die Kopfstütze (G) danach nach oben oder unten verschieben, je nach gewünschter Höhe (Abb. 9).

Vergewissern Sie sich über das korrekte Verrasten durch leichten Druck auf die Kopfstütze (G) nach unten. 7

4.3 Einstellung der Beinverlängerung (AG II-III, 15-36kg)

DEU Durch die Einstellung der Beinverlängerung (L) kann für Ihr Kind ein wesentlich besserer Sitzkomfort erreicht werden. Die Beinverlängerung (L) kann in 4 Positionen eingestellt werden. Ziehen oder schieben Sie die Beinverlängerung (L) in die gewünschte Position (Abb. 10). 4.4 Einstellung der Liegeposition (nur AG I, 9-18kg)

Stellen Sie die Liegeposition bzw. Sitzposition nie während der Fahrt ein. Stoppen Sie hierzu Ihr Fahrzeug und öffnen Sie den Fahrzeuggurt und nehmen Sie Ihr Kind heraus. Die Liegestellung darf nur für Kinder der Altersgruppe I (9 kg -18 kg) in Verbindung mit dem Fangkörper und bei semi-universaler Befestigung mit den k-fix Konnektoren benutzt werden.

Um die Liegeposition einzustellen, halten Sie den Entriegelungsknopf (S) gedrückt (Abb. 11; Ziff. 1) und ziehen Sie gleichzeitig den Sitz (I) von der Fahrzeugrückenlehne weg (Abb. 11; Ziff. 2). Je weiter Sie den Sitz (I) nach vorn ziehen, desto größer wird der Liegewinkel. Die Rückenlehne (C) des kiddy guardianfix pro 2 schwenkt automatisch in die Liegestellung. Die Liegestellung ist dann erreicht, wenn die Kopfstütze (G) des Kindersitzes an der Fahrzeugsitzlehne anliegt (Abb. 12). Die maximale Liegeposition ist erreicht, wenn sich der Sitz (I) nicht weiter nach vorn ziehen läßt.

Der maximale Winkel der Liegeposition ist abhängig von der Position der Isofix-Verankerungspunkte im Auto.

5. Sitzplatzauswahl und -einstellung

5.1 Einstellung des Fahrzeugsitzes

Bitte informieren Sie sich grundsätzlich über die Verwendung von Kinderrückhaltesystemen (A) im Betriebshandbuch Ihres Fahrzeuges.

Falls der Einbau durch eine Kopfstütze behindert wird, muss diese in der obersten Stellung verwendet oder abgenommen werden (Abb. 13).

Durch die bewegliche Rückenlehne (C) des kiddy guardianfix pro 2 ist gewährleistet, dass diese an der Autositzrückenlehne anliegt. Positionieren Sie verstellbare Rückenlehnen des Fahrzeugsitzes entsprechend.

5.2 Sitzplatz für den universalen Einbau

Das Kinderrückhaltesystem (A) kiddy guardianfix pro 2 kann in Fahrzeugen auf jedem Platz eingebaut werden, der über ein 3-Punkt-Gurtsystem verfügt (Abb. 14).

Der kiddy guardianfix pro 2 kann ebenfalls auf rückwärts gerichteten Autositzen, die mit einem 3-Punkt-Gurtsystem ausgerüstet sind, benutzt werden (Abb. 14).

Wenn der Fahrzeughersteller Kinderrückhaltesysteme auf dem Beifahrersitz erlaubt, sollte dieser in die hinterste Stellung gebracht werden. Wenn Sie den kiddy guardianfix pro 2 universal (ohne k-fix) einbauen, müssen die Konnektoren (E) eingefahren werden.

5.3 Sitzplatz für semi-universalen Einbau

Der semi-universale Einbau des Kinderrückhaltesystems ist nur auf den Fahrzeugsitzplätzen möglich, die mit ISOFIX-Verankerungen ausgestattet sind. An diesen ISOFIX-Verankerungspunkten kann der kiddy guardianfix pro 2 mit Hilfe der k-fix Konnektoren (E) fest mit der Fahrzeugstruktur verbunden werden. 9

DEU Das Kinderrückhaltesystem (A) kiddy guardianfix pro 2 kann in Fahrzeugen und auf Sitzplätzen eingebaut werden die in der Typenliste aufgeführt sind.

Die Typenliste wird ständig aktualisiert, die aktuellste Version finden Sie unter http://www.kiddy.de/content/files/guardianfix.pdf

Der Hersteller empfiehlt, wenn möglich, den semi-universalen Einbau des Kinderrückhaltesystems (A) mit den k-fix Konnektoren (E).

6. Semi-universaler Einbau ins Fahrzeug mit k-fix

Stecken Sie beide Führungstrichter (U) auf die ISOFIX-Verankerungen zwischen Sitz und Lehne des Fahrzeugsitzes (Abb. 15).

Drücken Sie nun den Entrieglungsknopf (S) vorn unter der Beinverlängerung (L) (Abb 16; Ziff. 1).

Die k-fix Konnektoren (E) fahren nun automatisch hinten aus dem Sitz (I) heraus. Prüfen Sie durch Schieben der beiden Entriegelungen (V) nach vorn, ob die Konnektorhäken geöffnet sind (Abb. 17). Wenn die Verschlussanzeigen (W) nicht “grün” melden, sind die Konnektorhäken geöffnet (Abb. 17).

Stellen Sie den kiddy guardianfix pro 2 auf einen Fahrzeugsitzplatz der den semi-universlen Einbau ermöglicht (Punkt 5.3) und stellen Sie ggf. den Fahrzeugsitz entsprechend Punkt 5.1 ein.

Schieben Sie nun beide k-fix Konnektoren (E) auf die Metallhalterungen (ISOFIX-Verankerungspunkte) und drücken Sie fest dagegen, so dass die Konnektoren (E) verriegeln (Abb. 18).

Die korrekte Verrastung wird Ihnen durch die “grüne” k-fix Verschlussanzeige (W) bestätigt (Abb. 19).

Prüfen Sie durch Ruckeln am Sitz (I), ob die k-fix Konnektoren (E) geschlossen sind und überprüfen Sie am linken und rechten k-fix Konnektor, ob die Verschlussanzeigen (W) “grün” melden! 10

DEU Nun haben Sie den kiddy guardianfix pro 2 in der (maximalen) Liegestellung im Fahrzeug befestigt. Die Liegeposition darf ausschließlich für die Altersgruppe I (9 - 18 kg) in Verbindung mit dem Fangkörper benutzt werden.

Falls Sie das Kinderrückhaltesystem für die Altersgruppe I in der Sitzposition oder für Kinder der Altersgruppen II und III (15 - 36 kg; ohne Fangkörper) benutzen möchten, müssen Sie den Sitz (I) zur Fahrzeuglehne hin verschieben.

Halten Sie dazu den Entriegelungsknopf (S) gedrückt (Abb. 20; Ziff. 1) und schieben Sie gleichzeitig den Sitz (I) in Richtung der Fahrzeuglehne (Abb. 20; Ziff. 2).

Um Ihr Kind in dem mit k-fix befestigten Sitz zu sichern, gehen Sie wie in Punkt 7 beschrieben vor.

7. Sichern des Kindes

semi-universal: Wenn Sie den Kindersitz mit k-fix Befestigung benutzen möchten, stellen Sie sicher, dass er wie in Punkt 6 beschrieben im Fahrzeug befestigt ist!

universal: Wenn Sie den Kindersitz ohne k-fix Befestigung benutzen möchten, müssen Sie die k-fix Konnektoren (E) in den Sitz (I) hinein einfahren! 7.1 Sichern des Kindes in der Altersgruppe I (9 - 18 kg)

Positionieren Sie ihren kiddy wie in Punkt 5.1 - 5.2, bzw. 5.1 + 5.3 beschrieben auf dem Fahrzeugsitz.

Wenn Sie ihn semi-universal (mit k-fix befestigt) benutzen möchten, folgen Sie den Anweisungen aus Punkt 6.

Vergewissern Sie sich, ob Ihr Kindersitz und das Sitzkissen entsprechend der Körpergröße bzw. des Körpergewichts Ihres Kindes eingestellt ist (Punkt 4). 11

DEU Der kiddy guardianfix pro 2 wird mit dem 3-Punkt-Fahrzeuggurt an den Fangkörpergurtführungen (N) gesichert (Abb. 21).

Ihr kiddy guardianfix pro 2 darf für die Altersgruppe I ausschließlich mit dem dazugehörigen Fangkörper (M) und dem Sitzkissen (K) benutzt werden.

Setzen Sie Ihr Kind in den Sitz, achten Sie darauf, dass das Gesäß des Kindes an der Rückenlehne (C) anliegt.

Schieben Sie den Fangkörper (M) in die Führungsschlitze am Sitzteil (Abb. 22).

Schieben Sie den Fangkörper (M) soweit, dass er am Bauch des Kindes anliegt.

Ziehen Sie danach den 3-Punkt-Sicherheitsgurt des Fahrzeuges soweit heraus, dass er um Ihren kiddy herumführt und direkt in das fahrzeugeigene Gurtschloss eingerastet werden kann (Abb. 23).

Achten Sie hierbei darauf, dass die Gurtzunge mit einem deutlichen “Klicken” einrastet.

Falls Ihr Original kiddy Fangkörper (M) über Spielfiguren verfügt, sollten diese zum einfacheren Angurten über den Fangkörper gelegt werden (Abb. 24). Fädeln Sie danach den Beckengurt in die roten Fangkörpergurtführungen (N) ein.

Straffen Sie anschließend den Beckengurt (Abb. 25). Hierbei muss der Fangkörper am Bauch Ihres Kindes anliegen.

Fädeln Sie danach den Schultergurt in die Fangkörpergurtführungen (N) ein (Abb. 26). Achten Sie darauf, dass die Gurte flach und nicht verdreht übereinander liegen. 12

Straffen Sie den Schultergurt (Abb. 26).

Überzeugen Sie sich vor der Fahrt, dass Becken- und Schultergurt korrekt am Fangkörper (M) anliegen, straff sitzen und nicht verdreht sind. Die Gurte müssen flach über dem Gurtführungsbereich des Fangkörpers liegen (Abb.26+27). Überprüfen Sie den Gurtverlauf regelmäßig. 7.2 Sichern des Kindes in den Altersgruppen II-III (15 - 36 kg)

Die Verwendung ohne Fangkörper (M) ist erst für Kinder mit einem Körpergewicht von mindestens 15 kg (bzw. ca. 4 Jahren) zulässig. Wir empfehlen jedoch den Fangkörper (M) zu benutzen bis Ihr Kind 18 kg wiegt.

Entfernen Sie für die Verwendung ohne Fangkörper (M) immer das Sitzkissen (K).

Positionieren Sie ihren kiddy wie in Punkt 5.1 - 5.2, bzw. 5.1 + 5.3 beschrieben auf dem Fahrzeugsitz. Wenn Sie ihn semi-universal (mit k-fix befestigt) benutzen möchten, folgen Sie den Anweisungen aus Punkt 6.

Platzieren Sie Ihr Kind und vergewissern Sie sich, ob Ihr kiddy entsprechend der Körpergröße Ihres Kindes eingestellt ist (Punkt 4).

Um Ihr Kind mit dem fahrzeugeigenen 3-Punkt-Gurt zu sichern, gehen Sie folgender Maßen vor: Ziehen Sie den Fahrzeuggurt heraus und legen Sie den Beckengurt unter beide Armlehnen (D) des Sitzes (I) (Abb. 28).

Nun verschließen Sie das Gurtschloss. Prüfen Sie, ob das Gurtschloss ordnungsgemäß verrastet ist (Abb. 28).

Straffen Sie den Beckengurt und legen Sie den Diagonalgurt auf der Gurtschlossseite unter die Armlehne (D) (Abb. 29). 13

DEU Nehmen Sie den Diagonalgurt und führen Sie ihn zwischen der roten Diagonalgurtführung (B) und der Kopfstütze (G) ein (Abb. 30; Ziff. 1). Ziehen Sie den Gurt nun in Richtung des Halses Ihres Kindes nach innen (Abb. 30; Ziff. 2). Bitte beachten Sie, dass die dem Gurtschloss gegenüberliegende Diagonalgurtführung (B) benutzt wird (Abb. 32).

Achten Sie darauf, dass der Gurt in der Diagonalgurtführung (B) liegt und nicht vorn am Haken eingeklemmt wird (Abb. 31).

Die Gurte dürfen nicht verdreht verlaufen und müssen eng am Körper Ihres Kindes entlang laufen. Achten Sie ebenfalls auf die korrekte Lage des Gurtschlosses. Straffen Sie nun das Gurtsystem (Abb. 32).

Überprüfen Sie den Gurtverlauf bei längeren Fahrten regelmäßig.

8. Öffnen der Diagonalgurtführung

Um die Digonalgurtführung (B) zu öffnen, drücken Sie sie nach unten (Abb. 33; Ziff. 1) und nehmen Sie anschließend den Gurt zur Seite hin heraus (Abb. 33; Ziff. 2).

9. Ausbau des k-fix nach semi-universaler Benutzung

Halten Sie den Entriegelungsknopf (S) gedrückt (Abb. 34; Ziff. 1) und ziehen Sie gleichzeitig den Sitz (I) von der Fahrzeuglehne weg (Abb. 34; Ziff. 2).

Öffnen Sie den linken und rechten k-fix Konnektor (E) indem Sie die Entriegelungen (V) nach vorn hin (über die “grüne” Verschlussanzeige (W) hinweg) verschieben (Abb. 35).

Wenn die Konnektoren (E) geöffnet sind, ist der kiddy guardianfix pro 2 von der Fahrzeugstruktur entkoppelt. 14

DEU Als abschließenden Schritt müssen die k-fix Konnektoren (E) in den Sitz (I) eingefahren werden.

Halten Sie hierfür die Entriegelung (S) gedrückt (Abb. 36; Ziff. 1) und ziehen Sie an der Rückzuglasche (T) (Abb. 36; Ziff. 2) bis die Konnektoren (E) vollständig im Sitz (I) verschwunden sind. Lassen Sie nun die Entriegelung (S) und anschließend die Rückzuglasche (T) los.

10. Abziehen und Aufziehen des Bezuges

Verwenden Sie Ihren kiddy niemals ohne den Originalbezug. Der Bezug ist Teil des Sicherheitskonzeptes.

10.1 Abziehen des Kopfstützen- / Rückenlehnenbezuges

Der Kopfstützen- und der Rückenlehnenbezug sind als ein Teil ausgearbeitet. Schieben Sie die verstellbare Kopfstütze (G) in die oberste Stellung.

Lösen Sie nun den Bezug um den Höhenverstellgriff (Q) auf der Rückseite der Kopfstütze (G) und unter den beiden Diagonalgurtführungen (B). Ziehen Sie den Bezug von vorn nach hinten von der Kopfstütze (G) ab. 10.2 Abziehen der Schulterstützenbezüge

Schieben Sie die verstellbare Kopfstütze (G) in die unterste Stellung. Öffnen Sie die Verschlüsse an den Hinterseiten der Schulterstützen. Nun können die Bezüge von unten nach oben von den Schulterstützen (H) abgezogen werden. 15

10.3 Abziehen des Sitzbezuges

DEU Der Bezug der Beinverlängerung (L) ist mit einem Gummiband befestigt. Sie können den Bezug nach oben hin vorsichtig abziehen.

Öffnen Sie anschließend die Druckknöpfe bzw. Klettverschlüsse unter der Beinverlängerung (L) und unten, hinten sowie seitlich am Sitz (I).

Entfernen Sie das Halteband von der Rückenlehne (C) und ziehen Sie den Bezug nach oben hin ab. 10.4 Fangkörperbezug

Der Fangkörperbezug darf nicht abgezogen oder gewaschen werden.

Wenden Sie sich bei Beschädigungen des Fangkörpers oder an dessen Bezug an den zuständigen Fachhändler oder direkt an den Hersteller. 10.5 Aufziehen des Bezuges

Gehen Sie beim Aufziehen des Bezuges in umgekehrter Reihenfolge wie beim Abziehen des Bezuges vor (siehe 10.1 – 10.3).

11.1 Reinigung des Bezuges

Die Bezüge sind ein wesentlicher Bestandteil des Sicherheitskonzeptes. Verwenden Sie daher nur die Originalbezüge vom Hersteller. Wenn Sie Ersatzbezüge benötigen, können Sie diese beim Fachhändler bestellen.

Der Bezug und die abnehmbare Befestigungskordel der Spielfiguren sind bei 30 Grad im Schonwaschgang waschbar. Er darf nicht geschleudert oder im Wäschetrockner getrocknet werden. 16

11.2 Reinigung der Kunststoffteile

DEU Die Kunststoffteile können mit einem milden Reiniger oder mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall scharfe Reinigungsmittel (z.B. Lösungsmittel).

12. Verhalten nach einem Unfall

Nach einem Unfall, bei dem die Geschwindigkeit größer als 10 km/h ist, muss das Kinderrückhaltesystem unbedingt vom Hersteller auf eventuelle Beschädigungen hin überprüft und kann gegebenenfalls kostenlos ausgetauscht werden.

Für den kiddy guardianfix pro 2 leisten wir eine Garantie für Fabrikations- oder Materialfehler von 2 Jahren. Die Garantiezeit beginnt am Tage des Kaufes. Grundlage der Reklamation ist der Kaufbeleg. Die Garantieleistung beschränkt sich auf die Kinderrückhaltesysteme, die sachgemäß behandelt wurden und in sauberem und ordentlichem Zustand zurückgesandt werden. Die Garantie erstreckt sich nicht auf: - natürliche Abnutzungserscheinungen und Schäden durch übermäßige Beanspruchung - Schäden durch ungeeignete oder unsachgemäße Verwendung

Stoffe: Alle unsere Stoffe erfüllen hohe Anforderungen in Bezug auf Farbbeständigkeit gegen UV-Strahlung. Dennoch bleichen alle Stoffe aus, wenn sie der UV-Bestrahlung ausgesetzt sind. Hierbei handelt es sich um keinen Materialfehler, sondern um normale Verschleißerscheinungen, für die keine Garantie übernommen wird. Im Garantiefall wenden Sie sich unverzüglich an Ihren Fachhändler.

Das kiddy Team wünscht Ihnen und Ihrem Kind eine allzeit gute und sichere Fahrt. 17

kiddy GmbH Schaumbergstr. 8 D-95032 Hof / Saale
