MODE D'EMPLOI GUARDIAN PRO 123 KIDDY

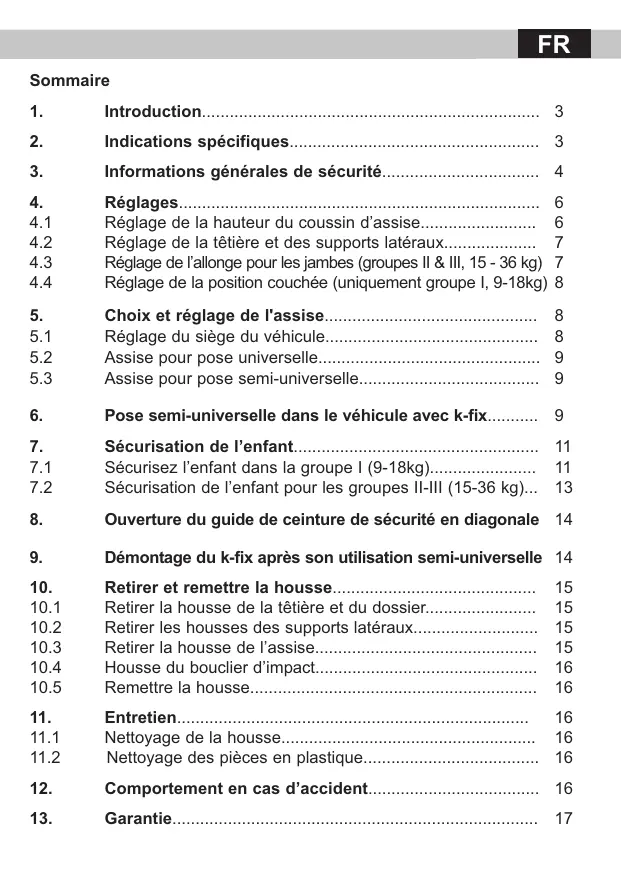

Notice de l’utilisateur

Informations générales de sécurité 4

Indications spécifiques 3

Réglages Réglage de la hauteur du coussin d’assise Réglage de la têtière et des supports latéraux Réglage de l’allonge pour les jambes (groupes II & III, 15 - 36 kg) Réglage de la position couchée (uniquement groupe I, 9-18kg) Choix et réglage de l'assise Réglage du siège du véhicule Assise pour pose universelle Assise pour pose semi-universelle

Pose semi-universelle dans le véhicule avec k-fix 9

Sécurisation de l’enfant 11

Sécurisez l’enfant dans la groupe I (9-18kg) 11 Sécurisation de l’enfant pour les groupes II-III (15-36 kg)... 13

Démontage du k-fix après son utilisation semi-universelle 14

10.1 10.2 10.3 10.4 10.5 11. 11.1 11.2 12. 13.

Ouverture du guide de ceinture de sécurité en diagonale 14

Retirer et remettre la housse Retirer la housse de la têtière et du dossier Retirer les housses des supports latéraux Retirer la housse de l’assise Housse du bouclier d’impact Remettre la housse

16 Nettoyage de la housse 16 Nettoyage des pièces en plastique 16 Comportement en cas d’accident 16 Garantie 17

FR Notice de l’utilisateur « kiddy guardianfix pro 2 »

Nous sommes très contents que vous ayez choisi d’acheter le siège enfant

« kiddy guardianfix pro 2 » équipé d’un système de retenue (A).

Le « kiddy guardianfix pro 2 » est un autre produit innovant de notre gamme pro. Conçu de matériaux déviant fortement l'énergie, votre kiddy présente la meilleure sécurité qui soit en cas de collision latérale. Votre siège auto est

également équipé d`absorbeurs de chocs kiddy (F) et du système de fixation k-fix pour une protection complète en cas de choc frontal.

Afin que le siège enfant « kiddy guardianfix pro 2 » assure une sécurité maximale à votre enfant, vous devez obligatoirement suivre les indications décrites dans la notice de l’utilisateur.

Les pièces de votre « kiddy guardianfix pro 2 » indiquées dans cette notice, sont suivies d’une lettre et sont expliquées au point du même nom.

2. Informations spécifiques

Le « kiddy guardianfix pro 2 » a été soumis avec succès à un contrôle selon l'homologation ECE R-44/04. Il a obtenu l'homologation pour les modèles de classes « universelle » et « semi-universelle ».

cela signifie qu'il peut être utilisé dans tous types de véhicule, sur n'importe quelle place, avec une ceinture de sécurité à 3 points d'ancrage, selon la norme ECE 16 ou équivalents.

Semi-universelle: cela signifie que le système de retenue peut également

être ancré aux points de fixation ISOFIX du véhicule. Si cela est le cas, le système de retenue ne peut être installé dans des véhicules mentionnés sur la liste des modèles livrée. La liste des modèles est constamment 3

mise à jour. Vous trouverez la dernière version sur http://www.kiddy.de/content/files/guardianfix.pdf

Le siège enfant « kiddy guardianfix pro 2 » est conçu pour les groupes I à III, c’est-à-dire pour les enfants d’un poids de 9 à 36 kg (de 9 mois env. à 12 ans env.) ou d’une taille de 1,50 m max. groupes:

9 kg – 18 kg groupes II: 15 kg – 25 kg groupes III: 22 kg – 36 kg

Il faut utiliser le bouclier d’impact (M) adapté aux enfants d’un poids d’env.

9 – 18 kg (cela correspond à un âge de 9 mois à 4 ans env.). Veillez à la bonne utilisation du coussin d’assise (K) (Voir point 4.1).

Veuillez toutefois vous référer aux recommandations du constructeur du véhicule que vous trouverez dans le guide d’utilisation de votre véhicule ou contactez votre concessionnaire.

3. Informations générales de sécurité

Lisez attentivement la notice de l’utilisateur avant toute première installation du système de retenue. Une mauvaise utilisation peut

être dangereuse pour votre enfant.

Beaucoup de blessures, qui pourraient être facilement évitées, sont dues à une méconnaissance de la notice.

Le système de retenue doit toujours être utilisé pour des enfants d’un poids de 9 à 18 kg avec le bouclier d’impact correspondant (M) et le coussin d’assise (K).

Vérifiez avant chaque voyage que le système de retenue (A) est correctement réglé par rapport à la taille de l’enfant. Ne réglez jamais le siège enfant pendant le voyage.

Assurez-vous que toutes les pièces sont correctement enclenchées. 4

FR Utilisez exclusivement ce système de retenue pour des enfants des classes de poids I – III de 9 kg à 36 kg max.

Assurez-vous que toutes les pièces sont correctement enclenchées.

Assurez-vous qu’aucune pièce du système de retenue (A) n’est coincée dans les portes ou le réglage des sièges du véhicule.

Veillez surtout dans les combis et les caravanes à ce que le système de retenue (A) soit facilement accessible par un tiers en cas d’accident.

La ceinture doit toujours être bien tendue. Lors d’un accident, les charges des parties du corps augmentent d’un quart si la ceinture n’est pas tendue. Veuillez vérifier la position correcte du fermoir de la ceinture de sécurité du véhicule.

Ne laissez jamais votre enfant sans surveillance dans ce siège enfant avec système de retenue (A).

Ne posez pas d’objets lourds sur la tablette arrière, ils pourraient provoquer des blessures graves en cas d’accident.

Lorsque vous installez le système de retenue (A) sans enfant dans votre voiture, veillez à toujours respecter la procédure à suivre avec la ceinture à 3 points du véhicule (chap. 7) ou les connecteurs k-fix

(E) sur les points d'ancrage ISOFIX du véhicule (chap. 6).

Toute modification apportée aux systèmes de retenue (A) est interdite. L’effet de protection peut en être diminué ou disparaître complètement. En cas de difficultés, contactez votre revendeur agréé ou adressez-vous directement au fabricant.

Préservez le système de retenue (A) des rayons du soleil, celui-ci pourrait devenir brûlant et inconfortable.

N’utilisez jamais le système de retenue (A) sans que la ceinture à 3 points soit correctement enclenchée conformément à la norme ECE

16 ou aux normes similaires. 5

FR Vérifiez que le système de retenue (A) soit bien installé dans le véhicule comme indiqué dans la notice.

Lors de longs voyages, faites des pauses pour votre enfant et veillez

à ce qu’il ne sorte pas de la voiture côté voie de roulement sans surveillance. Utilisez la sécurité enfant des portes du véhicule, si celui-ci en est équipé.

N’utilisez plus le système de retenue (A) si des éléments ont été endommagés ou se sont rompus à la suite d’un accident (vitesse supérieure à 10 km/h) ou de toutes autres circonstances.

Il est interdit d’utiliser un autre passage de la ceinture que celui prescrit par le fabricant.

4.1 Réglage de la hauteur du coussin d’assise

Pour les enfants de 9 à 18 kg, le siège « kiddy guardianfix pro 2 » doit

être équipé d’un bouclier d’impact (M) et du coussin d’assise (K) correspondant correctement positionné (Fig. 1).

Le « kiddy guardianfix pro 2 » est équipé d’un coussin d’assise (K) qui garantit une adaptation parfaite à la taille de l’enfant de 9 mois env. jusqu’à l’âge de quatre ans (9 à 18 kg) grâce à une modification de la hauteur du siège.

La hauteur du coussin d’assise (K) peut être ajustée en fonction de la taille de votre enfant sur deux niveaux et cela procure un bien meilleur confort d’assise aux jeunes enfants.

Pour régler le coussin d’assise, veuillez procéder comme indiqué ci-après:

Niveau A: de 9 à 13 kg (9-18 mois env.), coussin plié (Fig. 2+3)

Niveau B: de 13 à 18 kg (18 mois env. – 4 ans), coussin déplié (Fig. 4+5)

FR Le coussin d’assise (K) doit toujours être bien fixé, pour ce faire, passez les pattes sous les appuie-bras (D) du siège et attachez-les aux boutons-pression extérieurs de la housse (Fig. 6).

Afin de positionner correctement la position de l’assise grâce au coussin d’assise (K), vous devez également positionner correctement la têtière (G) réglable. N’utilisez le coussin d’assise (K) qu’avec le bouclier d’impact.

4.2 Réglage de la têtière et des supports latéraux

Le « kiddy guardianfix pro 2 » vous propose un nouveau système de réglage qui s’adapte parfaitement à la taille de votre enfant, grâce à ce système, vous réglez la têtière (G) et les supports latéraux (H) en une seule étape.

Lorsque la tempe de l’enfant se trouve au milieu de l’emplacement le plus

étroit de la têtière (G) cela signifie que l’assise est correcte (Fig. 7+8).

Pour régler la têtière (G) et les supports latéraux (H), actionnez la poignée pour ajustement de la hauteur (Q) au dos de la têtière (G), en tirant légèrement celle-ci vers l’extérieur et remontez ou abaissez ensuite la têtière (G) selon la hauteur souhaitée (Fig. 9).

Vérifiez toujours si tout est bien enclenché en pressant légèrement la têtière

(G) vers le bas. 4.3 Réglage de l’allonge pour les jambes (groupes II & III, 15 - 36 kg)

En ajustant l’allonge pour les jambes (L), vous pouvez obtenir un bien meilleur confort d’assise pour votre enfant. L’allonge pour les jambes (L) peut être réglée en 4 différentes positions.

Tirez ou poussez l’allonge pour les jambes (L) dans la position souhaitée (Fig. 10). 7

4.4 Réglage de la position couchée (uniquement groupe I, 9-18kg)

Ne réglez jamais la position couchée ou la position assise pendant le trajet.

Arrêtez pour ce faire votre véhicule, retirez la ceinture de sécurité du véhicule et sortez votre enfant.

La position couchée ne peut être utilisée que pour le groupe d’âge I

(9-18 kg) avec le bouclier d’impact et pour une fixation semiuniverselle avec les connecteurs k-fix.

Pour régler la position couchée, maintenez le bouton de déverrouillage enfoncé (S) (Fig.11 ; rep. 1) et tirez en même temps sur l’assise (I) du dossier du siège du véhicule Fig. 11 ;rep.2). Plus l’assise (I) est avancée, plus l’angle de couchage sera élevé.

Le dossier (C) du kiddy guardianfix pro 2 bascule automatiquement en position couchée. La position couchée est atteinte lorsque la têtière (G) du siège enfant est adossée au siège du véhicule (Fig.12).

La position couché maximale est atteinte lorsque l’assise (I) ne peut plus être avancée.

L’angle maximal de la position couchée dépend de la position des points d’ancrage Isofix du véhicule.

5. Choix et réglage de l'assise

5.1 Réglage du siège du véhicule

Veuillez lire attentivement l’utilisation des systèmes de retenue

(A) dans le guide d’utilisation de votre véhicule.

Si un appui-tête pose problème lors de l’installation, mettez ce dernier sur la position la plus haute ou retirez-le (Fig. 13).

Le dossier (C) mobile du « kiddy guardianfix pro 2 » permet de bien caler le siège auto dans le siège du véhicule. Réglez le dossier du siège du véhicule en fonction du siège auto.

5.2 Assise pour pose universelle

Le système de retenue (A) « kiddy guardianfix pro 2 » peut être utilisé sur chaque siège du véhicule équipé d’une ceinture à 3 points (Fig. 14).

Le siège « kiddy guardianfix pro 2 » peut également être mis dans l’autre sens (dos face à la route) sur les sièges du véhicule équipés d’une ceinture à 3 points (Fig. 14), faisant également dos à la route.

Si le fabricant du véhicule autorise des systèmes de retenue sur le siège passager avant, ce dernier doit être dans la position la plus reculée vers l’arrière.

Lors de la pose du « kiddy guardianfix pro 2 » universelle (sans k-fix), vous devez d'abord insérer les connecteurs (E).

5.3 Assise pour pose semi-universelle

La pose semi-universelle du système de retenue n'est possible que sur des sièges du véhicule équipés d'ancrages ISOFIX. Le « kiddy guardianfix pro 2 » peut être fermement maintenu au niveau de ces points d'ancrage ISOFIX, à l'aide des connecteurs k-fix.

Le système de retenue (A) « kiddy guardianfix pro 2 » peut être installé que dans des véhicules et sur des sièges mentionnés sur la liste des modèles.

Celle-ci est constamment mise à jour et vous trouverez la version la plus récente sur http://www.kiddy.de/content/files/guardianfix.pdf

Le fabricant recommande, si possible, la pose semi-universelle du système de retenue (A) avec connecteurs k-fix.

6. Pose semi-uiverselle dans un véhicule avec k-fix

Insérez les deux guides (U) dans les ancrages ISOFIX, entre l'assise et le dossier du siège du véhicule (Fig. 15).

FR Appuyez ensuite sur le bouton de déverrouillage (S) à l'avant, sous l'allonge pour les jambes (L) (Fig. 16 ; rep. 1).

Désormais, les connecteurs k-fix (E) passent et sortent automatiquement du siège (I), par derrière.

Vérifiez l'ouverture des crochets des connecteurs en faisant glisser les deux déverrouillages (V) vers l'avant (Fig. 17).

Lorsque l'indicateur de fermeture (W) n'affiche pas de « vert », les crochets de connecteurs sont ouverts.

Placez le « kiddy guardianfix pro 2 » sur un siège du véhicule permettant la pose semi-universelle (paragraphe 5.3) et le cas

échéant, réglez le siège du véhicule selon le paragraphe 5.1.

Glissez maintenant les deux connecteurs k-fix (E) sur les supports métalliques (points d'ancrage ISOFIX) et poussez ensuite les deux connecteurs k-fix (E) fermement contre, de façon à ce que les connecteurs

(E) soient verrouillés (Fig. 18). Le bon ancrage vous est confirmé par l'indicateur de fermeture k-fix « vert » (W) (Fig. 19).

Vérifiez, en secouant le siège (I), que les connecteurs k-fix (E) sont bien fermés et assurez-vous de la présence des indications de fermeture (W) « vert » au niveau du connecteur k-fix côté gauche et droit !

Vous avez fixé à présent le kiddy guardianfix pro 2 dans le véhicule en position couchée (maximale). La position couchée ne peut être exclusivement utilisée que pour le groupe I (9-18 kg) avec le bouclier d’impact.

Si vous désirez utiliser le système de retenue pour le groupe I dans la position assise ou pour les enfants des groupes II et III (15-36 kg ; sans bouclier d’impact), vous devez pousser l’assise (I) jusqu’au dossier du véhicule.

FR Pour ce faire, maintenez le bouton-poussoir de verrouillage (S) appuyé

(Fig. 20 ; rep. 1) et glissez en même temps le siège (I) en direction du dossier (Fig. 20 ; rep. 2).

Pour attacher votre enfant sur le siège fixé à l'aide des k-fix, veuillez procéder comme décrit au chapitre 7.

7. Sécurisation de l’enfant

Semi-universel : lorsque vous souhaitez utiliser le siège pour enfants avec la fixation k-fix, veillez à ce qu'il soit fixé tel que décrit au chapitre 6 !

Universel : lorsque vous souhaitez utiliser le siège pour enfants sans la fixation k-fix, vous devez insérer les connecteurs k-fix dans le siège !

7.1 Sécurisez l’enfant dans la groupe I (9-18kg)

Positionnez votre kiddy sur le siège de votre véhicule comme indiqué au point 5.1 - 5.2, ou 5.1 + 5.3.

Si vous désirez l’utiliser de manière semi-universelle (avec fixation k-fix), suivez les indications du point 6.

Assurez-vous que votre siège kiddy et le coussin d’assise sont bien ajustés à la taille ou au poids de votre enfant (point 4).

Le « kiddy guardianfix pro 2 » est sécurisé par la ceinture à 3 points du véhicule grâce aux guides sangles du bouclier d’impact (N) (Fig. 14).

Pour le groupe I, votre « kiddy guardianfix pro 2 » doit toujours être utilisé avec le bouclier d’impact (M) correspondant et le coussin d’assise (K).

Placez l’enfant dans le siège et veillez à ce que les fesses de l’enfant soient bien adossées au dossier (C).

FR Poussez le bouclier d’impact (M) dans la fente du guide de l’assise (Fig. 22).

Poussez le bouclier d’impact jusqu’à ce qu’il soit le plus près possible du ventre de l’enfant.

Tendez à présent la ceinture à 3 points du véhicule de sorte qu’elle passe au-dessus du siège et s’enclenche directement dans le fermoir de la ceinture du véhicule (Fig. 23).

Veillez à encliqueter la languette de la ceinture dans le fermoir jusqu’à ce que vous entendiez un « déclic ».

Si le bouclier d’impact kiddy (M) possède des figurines, celles-ci doivent être placées au-dessus du bouclier pour faciliter le passage de la ceinture

(Fig. 24). Enfilez ensuite la ceinture abdominale dans les guides sangles rouges du bouclier (N). Tendez ensuite la ceinture abdominale (Fig. 25). Le bouclier doit être placé le plus près possible du ventre de votre enfant.

Enfilez ensuite la sangle diagonale dans les guides sangles du bouclier d’impact (Fig. 26).

Veillez à ce que les sangles soient placées correctement à plat sur l’enfant et non vrillées.

Tendez également la sangle diagonale (Fig. 26).

Assurez-vous avant le départ que la sangle diagonale et la sangle abdominale soient correctement placées sur le bouclier d’impact (M), bien tendues et non vrillées. Les sangles doivent être placées à plat au-dessus de la zone des guides sangles du bouclier (Fig. 26+27). Vérifiez régulièrement le bon fonctionnement de la ceinture.

7.2 Sécurisation de l’enfant pour les groupes II-III (15-36 kg)

FR L’utilisation sans bouclier de protection n’est autorisée que pour les enfants d’un poids de 15 kg minimum (env. 4 ans). Nous vous recommandons toutefois d’utiliser le bouclier d’impact (M) jusqu’à ce que votre enfant pèse 18 kg.

Retirez toujours le coussin d’assise (K) pour une utilisation sans bouclier d’impact (M).

Positionnez votre kiddy sur le siège de votre véhicule comme indiqué au point 5.1 - 5.2, ou 5.1 + 5.3.

Si vous désirez l’utiliser de manière semi-universelle (avec fixation k-fix), suivez les indications du point 6.

Assurez-vous que votre siège kiddy soit bien réglé à la taille de votre enfant

(point 4). Afin de sécuriser votre enfant avec la ceinture à 3 points du véhicule, procédez comme indiqué ci-après:

Tirez sur la ceinture du véhicule et placez la ceinture sous les deux appuie-bras (D) du siège (I) (Fig. 28).

Encliquetez la ceinture. Vérifiez que la ceinture soit bien encliquetée

Tendez la ceinture abdominale et placez la ceinture diagonale sur le côté du fermoir sous l’appuie-bras (D) (Fig. 29).

Prenez ensuite la ceinture de sécurité diagonale et insérez-la dans le guide rouge de ceinture de sécurité diagonale (B) ainsi que la têtière (G) (Fig. 30; rep. 1). Désormais, tirez la ceinture en direction du cou de votre enfant puis vers l'arrière (Fig. 30; rep. 2).

Veuillez vous assurer que la boucle soit utilisée en face du guide pour la ceinture de sécurité diagonale (B) (Fig. 32).

Veuillez vous assurer que la ceinture est bien bloquée dans le guide pour la ceinture de sécurité diagonale (B) et non pas devant, au niveau du crochet

FR Veillez à ce que la ceinture ne vrille pas et ne comprime pas trop le corps de votre enfant. Veillez également à la position correcte du fermoir de la ceinture.

Tirez à présent sur le système de la ceinture (Fig. 32)

Vérifiez régulièrement le bon fonctionnement de la ceinture avant de faire de longs voyages.

8. Ouverture du guide de la ceinture de sécurité diagonale

Pour ouvrir le guide de ceinture de sécurité diagonale (B), appuyez vers le bas (Fig. 33; rep. 1) puis, pour terminer, retirez la ceinture par le côté

9. Démontage du k-fix après une utilisation semi-universelle

Maintenez le bouton-poussoir de déverrouillage (S) appuyé (Fig. 34 ; rep. 1) et enlevez en même temps, le siège (I) du dossier du véhicule (Fig. 34; rep. 2).

Ouvrez le connecteur k-fix (E) côté droit et côté gauche (E) dans la mesure où vous poussez les déverrouillages (V) vers l'avant (au-delà de l'indication de fermeture « verte » (W) (Fig. 35).

Lorsque les connecteurs (E) sont ouverts, le « kiddy guardianfix pro 2 » est détaché de la structure du véhicule.

L'étape finale consiste à insérer les connecteurs K-fix (E) dans le siège (I).

Pour cela, maintenez le déverrouillage (S) appuyé (Fig. 36; rep. 1) et tirez en même temps sur la languette de retrait (T) (Fig. 36; rep. 2) jusqu'à ce que les connecteurs (E) disparaissent complètement dans le siège (I).

Lâchez le déverrouillage (S) puis, la languette de retrait (T). 14

10. Retirer et remettre la housse

FR Votre kiddy doit toujours être utilisé avec sa housse d’origine.

Celle-ci est une composante essentielle du concept de sécurité.

10.1 Retirer la housse de la têtière et du dossier

La housse de la têtière et du dossier ne forment qu’une seule et même housse.

Mettez la têtière (G) sur la position la plus haute.

Ouvrez la hausse au niveau de la poignée de réglage de hauteur (Q) à l’arrière de la têtière et sous les deux guides-sangles de la ceinture de sécurité diagonale(B). Retirez la housse de la têtière (G) de l’arrière vers l’avant.

10.2 Retirer la housse des supports latéraux

Mettez la têtière (G) sur la position la plus basse. Ouvrez les fermetures derrière les supports latéraux. Vous pouvez à présent retirer les housses des supports latéraux (H) du bas vers le haut.

10.3 Retirer la housse de l’assise

La housse de l'allonge pour les jambes est fixée avec un élastique. Vous pouvez retirer, avec précaution, la housse par le haut.

Ouvrez ensuite les boutons pression ou les fermetures Velcro sous l’allonge pour les jambes (L), en-dessous, derrière et sur le côté latéral du siège (I).

Retirez la bande de maintien du dossier du siège (C) et retirez la housse par le haut.

10.4 Housse du bouclier d’impact

FR Il ne faut jamais enlever ou nettoyer la housse du bouclier d’impact.

Si le bouclier ou la housse sont endommagés, adressez-vous à votre revendeur agréé ou directement au fabricant. 10.5 Remettre la housse

Pour remettre la housse, suivez dans le sens inverse les étapes du retrait de la housse (Voir 10.1. – 10.3).

11.1 Nettoyage de la housse

La housse est une composante essentielle du concept de sécurité. Utilisez toujours les housses d’origine du fabricant. Si vous avez besoin de les remplacer, vous pouvez les commander chez votre revendeur.

La housse et la cordelette amovible avec les figurines peuvent être lavées à 30° (cycle délicat). Pas d’essorage. Pas de sèche-linge.

11.2 Nettoyage des pièces en plastique

Vous pouvez nettoyer les pièces en plastique avec un produit doux ou avec un chiffon humide. N’utilisez en aucun cas de produits détergents agressifs

12. Comportement en cas d’accident

En cas d’accident où la vitesse était supérieure à 10 km/h, il faut impérativement faire contrôler le siège par le fabricant pour déceler les dommages éventuels, celui-ci peut le remplacer gratuitement si nécessaire.

Ce siège « kiddy guardianfix pro 2 » est garanti pendant 2 ans contre les vices de fabrication ou de matériau. La garantie prend effet le jour de l’achat du produit.

Pour toute réclamation, il vous sera exigé un justificatif d’achat.

Cette garantie se limite aux systèmes de retenue utilisés de manière conforme et retournés dans un état propre et correct.

La garantie ne s’applique pas:

- aux apparitions d’usure naturelles ni aux dommages liés à une sollicitation excessive.

- aux dommages liés à une utilisation inappropriée ou non-conforme

Tissus: Tous nos tissus répondent à de hautes exigences en matière de tenue de couleur contre l’exposition aux UV. Toutefois tous les tissus passent lorsqu’ils sont soumis aux UV. Il ne s’agit donc pas d’un vice matériel mais d’une usure normale qui est exclue de la garantie. Si vous avez un souci lorsque votre produit est sous garantie, veuillez vous adresser immédiatement à votre revendeur agréé.

L’équipe kiddy vous souhaite ainsi qu’à votre enfant un bon voyage sécurisé.

CP II : 15 kg – 25 kg CP III : 22 kg – 36 kg

5.1 5.2 5.3 7. 7.1 7.2 8.
