Produkttyp	WLAN-ADSL-Router
Marke	ATLANTIS-LAND
Modell	A02-RA240-W54
Abmessungen (ca.)	150 x 100 x 30 mm
Gewicht (ca.)	300 g
Stromversorgung	Netzteil 12V/1A
Schnittstellen	1 ADSL-Anschluss (RJ11), 4 LAN-Anschlüsse (RJ-45 10/100 Mbit/s), WLAN 802.11b/g
WLAN-Geschwindigkeit	Bis zu 54 Mbit/s (802.11g)
Unterstützte Standards	PPPoE, PPPoA, RFC1483 (Bridged/Routed), IPoA, DHCP
Standardkonfiguration	IP: 192.168.1.254, Benutzer: admin, Passwort: atlantis
Standard-SSID	wlan-ap
Standard-WLAN-Kanal	6
WLAN-Sicherheit	WEP standardmäßig deaktiviert
LED-Anzeigen	Power, Sys, WLAN, LAN, ADSL
Reset-Taste	Reset (0-3 s) / Werksreset (10 s+)
Lieferumfang	Router, CAT5-Netzkabel, RJ11-Kabel, Netzteil, CD-ROM, Installationsanleitung
Systemvoraussetzungen	Webbrowser, Ethernet- oder WLAN-Netzwerkkarte
Unterstützte Betriebssysteme	Windows 95/98/ME/NT/2000/XP, andere über Browser
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; mit einem trockenen, weichen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Nur das mitgelieferte Netzteil verwenden. Das Gerät nicht öffnen. Feuchtigkeit und Wärmequellen vermeiden.
Ersatzteile und Reparierbarkeit	Nicht angegeben; wenden Sie sich für Ersatz an den Hersteller.
Allgemeine Informationen	Drahtloser ADSL-Router für gemeinsamen Internetzugang. Konfiguration über Weboberfläche.

Häufig gestellte Fragen - A02-RA240-W54 ATLANTIS-LAND

Wie greife ich auf die Konfigurationsoberfläche des Routers zu?

Öffnen Sie einen Webbrowser und geben Sie http://192.168.1.254 in die Adressleiste ein. Verwenden Sie admin als Benutzernamen und atlantis als Passwort.

Wie setze ich den Router auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste auf der Rückseite für mindestens 10 Sekunden (Router eingeschaltet). Die Einstellungen werden auf die Standardwerte zurückgesetzt.

Was tun, wenn ich nicht auf die Oberfläche zugreifen kann?

Stellen Sie sicher, dass Ihr PC auf DHCP (automatische IP-Adressvergabe) eingestellt ist. Überprüfen Sie, ob das Netzwerkkabel richtig angeschlossen ist und die LAN-LED leuchtet. Versuchen Sie, ping 192.168.1.254 in einer Eingabeaufforderung auszuführen.

Wie konfiguriere ich den Router für eine PPPoE-Verbindung?

Rufen Sie die Weboberfläche auf, gehen Sie zu Quick Start oder WAN, wählen Sie PPPoE, geben Sie Ihren Benutzernamen und Ihr Passwort ein, die von Ihrem ISP bereitgestellt wurden. Wählen Sie die entsprechenden VPI/VCI-Werte (z.B. 8/67). Speichern und neu starten.

Was bedeuten die LEDs am Router?

Power: Stromversorgung. Sys: System aktiv. WLAN: WLAN aktiv oder Datenübertragung. LAN: Ethernet-Verbindung (grün=100 Mbit/s, orange=10 Mbit/s, blinkt=Aktivität). ADSL: grün dauerhaft = Synchronisation, blinkend = Verbindungsversuch.

Wie konfiguriere ich das WLAN auf diesem Router?

Standardmäßig lautet die SSID wlan-ap und der Kanal ist 6. Zum Ändern rufen Sie die Weboberfläche auf, Bereich Wireless. Sie können bei Bedarf die WEP- oder WPA-Sicherheit aktivieren.

Kann ich diesen Router ohne ADSL verwenden?

Dieser Router ist für ADSL-Verbindungen über die Telefonbuchse ausgelegt. Er funktioniert nicht mit anderen Verbindungstypen (Kabel, Glasfaser).

Was sind die Standard-VPI/VCI-Werte?

Mögliche Werte sind: VPI=8, VCI=67 oder 35 oder 32. Kontaktieren Sie Ihren ISP für die genauen Werte.

Wie stelle ich ein vergessenes Passwort wieder her?

Führen Sie einen Werksreset durch (Reset-Taste >10 Sekunden drücken). Das Passwort wird auf atlantis zurückgesetzt.

Unterstützt dieser Router Windows 10?

Das Handbuch erwähnt Windows 95 bis XP. Für Windows 10 ist es wahrscheinlich über den Browser kompatibel, aber Treiber werden nicht mitgeliefert. Verwenden Sie die Konfiguration über die Weboberfläche.

BEDIENUNGSANLEITUNG A02-RA240-W54 ATLANTIS-LAND

1.1 Inhalt der Verpackung 51
1.2 Die frontalen LED 51
1.3 Die Hinterturen 52
1.4 Verdrahtung 53
1.5 Einstellung des Default 53
1.6 Die IE Konfiguration 54
1.7 Konfiguration des PC 54

Konfiguration des PC in Windows 95/98/ME ....... 54

Konfiguration des PC in Windows NT4.0 55

Konfiguration des PC in Windows 2000 55

Konfiguration des PC in Windows XP 56

1.8 Konfiguration des Router 59

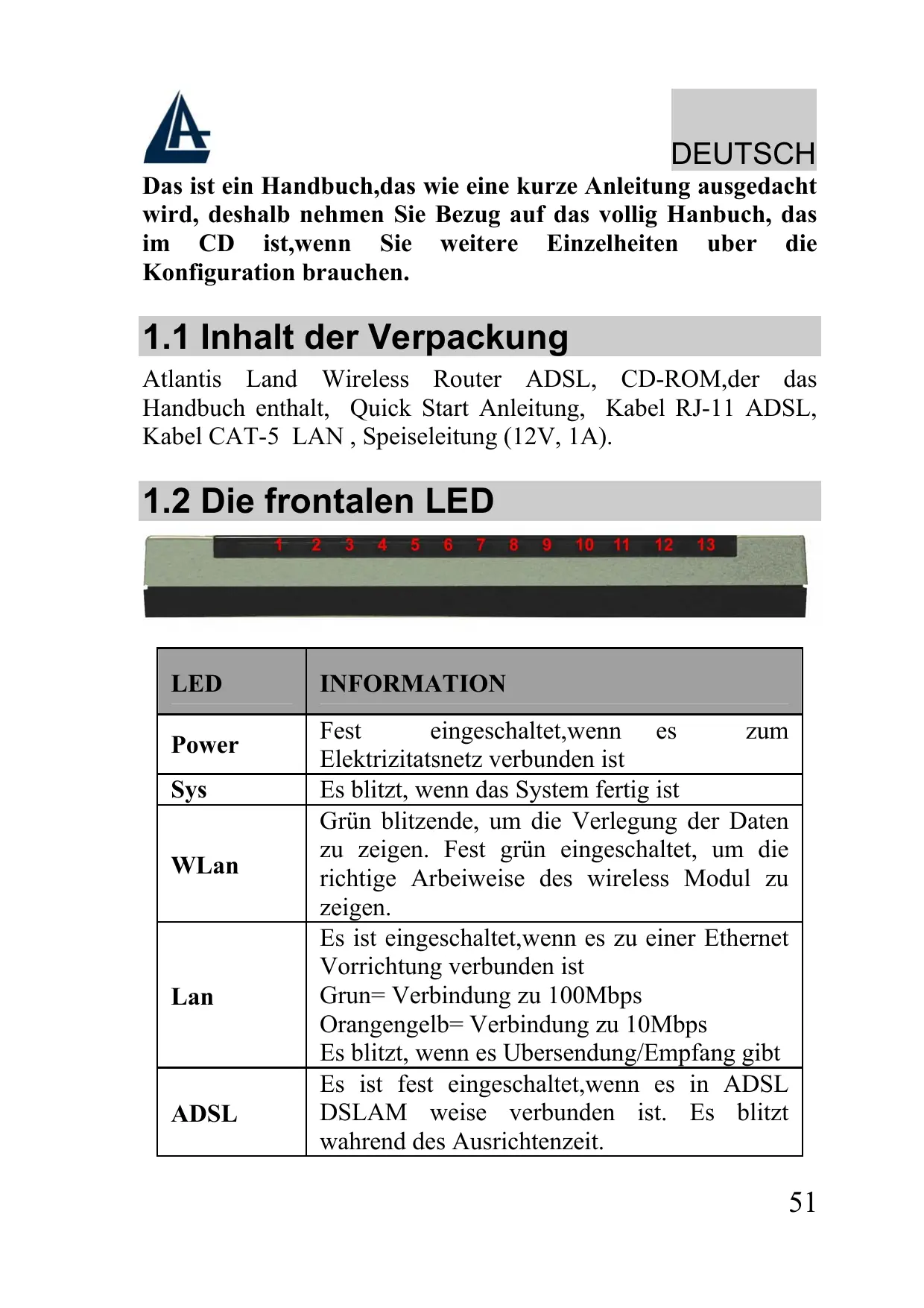

Das ist ein Handbuch,das wie eine kurze Anleitung ausgedacht wird, deshalbnehmen Sie Bezug auf das vollig Hanbuch, das im CD ist,wenn Sie weitere Einzelheiten über die Konfiguration brauchen.

1.1 Inhalt der Verpackung

Atlantis Land Wireless Router ADSL, CD-ROM, der das Handbuch enthalt, Quick Start Anleitung, Kabel RJ-11 ADSL, Kabel CAT-5 LAN, Speiseleitung (12V, 1A).

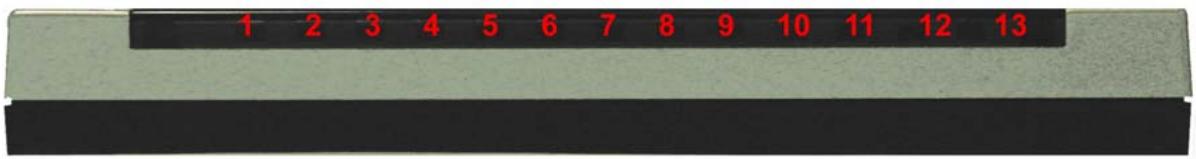

1.2 Die frontalen LED

LED	INFORMATION
Power	Fest eingeschaltet, wenn es zum Elektrizitatsnetz verbunden ist
Sys	Es blitz, wenn das System fertig ist
WLan	Grün blitzende, um die Verlegung der Daten zu zeigen. Fest grün eingeschaltet, um die richtige Arbeitweise des wireless Modul zu zeigen.
Lan	Es ist eingeschaltet, wenn es zu einer Ethernet Vorrichtung verbunden ist Grun=Verbindung zu 100Mbps Orangengelb=Verbindung zu 10Mbps Es blitz, wenn es Ubersendung/Empfang gibt
ADSL	Es ist fest eingeschaltet, wenn es in ADSL DSLAM weise verbunden ist. Es blitz während des Ausrichtenzeit.

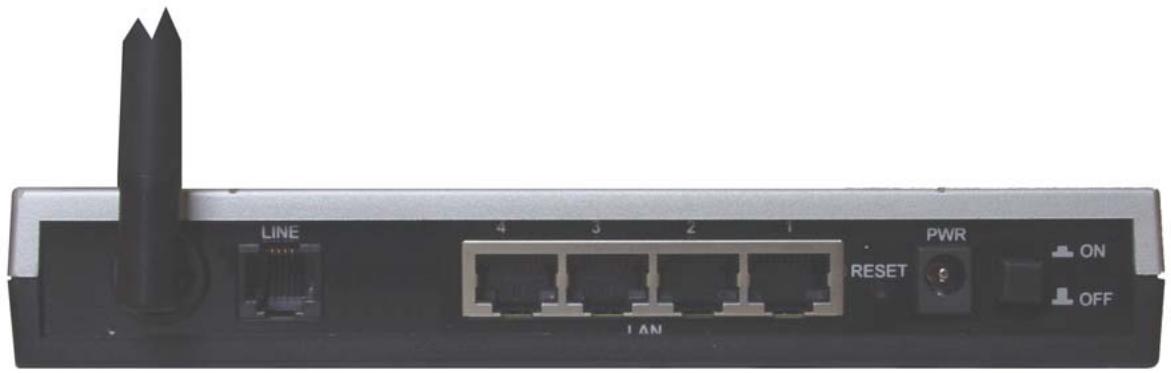

1.3 Die Hinterturen

TUREN	BENUTZUNG
Line(RJ11)	Verbinden Sie den RJ-11 Kabel zu diesen Tur,um den Anschluss zum ADSL durchzufuhren.
LAN (1/4* RJ45)	Verbinden Sie mit einem UTP Kabel.
Reset	Nachdem die Vorrichtung eingeschaltet ist,drucken Sie auf die Taste,um der reset oder der restore zu machen. Da sind die Handlungen: 0-3 Sekunden: um die Vorrichtung zu reset 3-6 Sekunden: keine Handlung 10 Sekunden oder mehr :es macht eine Wiederkehr zu den default Konditionen
POWER (jack)	Verbinden Sie den Speiser mit diesen jack.
POWER Switch	Drucken Sie auf diesen Taste,um den Router einzugeschaltet/auszugescheltet

1.4 Verdraughtung

Zunachst müssen Sie das Produkt dem ADSL Linie durch das gegebenen RJ11 Kabel (in die LINE Tur), verbinden, dann verbinden Sie die PC ihrer Lan oder die Switch den Türen RJ45. Sie können den Router erreichen, durch die verschiedene client wireless, die kompatibel mit dem Standard IEEE802.11b und IEEE802.11g sind. Schliesslich verbinden Sie der Speiser dem Router Wireless und dann der Steckdose. Wenn Sie alle Verbindungen kontrolliert haben und den Wireless Router ADSL eingeschaltet haben, wird das Produktsofar eine Diagnose (etwa 20 Sekunden) machen. Wenn diese Phase beendet wird, werden die Led POWER und WLAN (eventuell auch die Led LAN, wenn sie den PC verbunden sind) fest grün sein (SYS Es blitzt, wenn das System fertig ist). Der ADSL Led wird blitzen, während der Richtensphase, wenn er richtig verbunden ist, und dann wird er fest werden, nachdem er ausgerichtet ist (notwendige Bedingung, um im Internet zu surfen).

1.5 Einstellung des Default

Bevor Sie die Konfiguration des Atlantis Wireless Router ADSL beginnen,ist es notwendig,dassie die Einstellung des Default kennen.

Indem Sie diese Einstellung aufheiten und die PC als client DHCP (wie als die folgende Anleitungen) einstellen und endlich die Verbindung zum ISP,(das wird alle Parameter des Falls sagen) darstellen,konnen Sie schnell den Atlantis Wireless Router ADSL benutzen. Fur eine eingehende Konfiguration,nehmen Sie Bezug auf den Handbuch,das im CD finden.

Die Konfigurationen des Default des Atlantis Wireless Router ADSL sind:

-Username:admin
- Password:atlantis

• Adresse IP (192.168.1.254), Subnet Mask (255.255.255.0)
  DHCP Server staatlich
  SSSID= wlan-ap, Channel=6, WEP=unfähig

1.6 Die IE Konfiguration

Jeztz ist es notwendig,IE einzufuhren, in Menu Instrument zu gehen, dann der tab Verbindungen wahlen und eine der folgende Stimmen zu wahlen:

• Benutzen Sie nie remote Verbindung
• Benutzen Sie remote Verbindung, wenn es keine netz Verbindung disponible ist.

1.7 Konfiguration des PC

Konfiguration des PC in Windows 95/98/ME

1. Gehen Sie in Start/Settings/Control Panel. Drucken Sie zweimal auf Networ und wahlen Sie Configuration.
2. Wahlen Sie TCP/IP -> NIC Compatible,oder irgend ein Network Interface Card (NIC) des PC.
3. Drucken Sie auf Properties.
4. Wahlen Sie die Option Obtain an IP address automatically (nachdem Sie IP Address gewahlt haben).
5. Gehen Sie auf DNS Configuration.
6. Wahlen Sie die Option Disable DNS und drucken Sie auf OK, um die Konfiguration zu enden.

Leiten Sie wieder den PC,damit die Anderung geschehen.

Konfiguration des PC in Windows NT4.0

1. Gehen Sie auf Start/Settings/ Control Panel. Drucken Sie zweimal auf Network und dann auf Protocols.
2. Wahlen Sie TCP/IP Protocol dann drucken Sie auf Properties.
3. Wahlen Sie den Option Obtain an IP address from a DHCP server und drucken Sie auf OK

Konfiguration des PC in Windows 2000

1. Gehen Sie auf Start/Settings/Control Panel. Drucken Sie zweimal auf Network and Dial-up Connections.
2. Drucken Sie zweimal auf Local Area Connection.
3. In Local Area Connection Status drucken Sie auf Properties.
4. Wahlen Sie Internet Protocol (TCP/IP) und drucken Sie auf Properties.
5. Wahlen Sie die Option Obtain an IP address automatically und später Obtain DNS server address automatically.
6. Drucken Sie auf OK, um die Konfiguration zu enden.

Konfiguration des PC in Windows XP

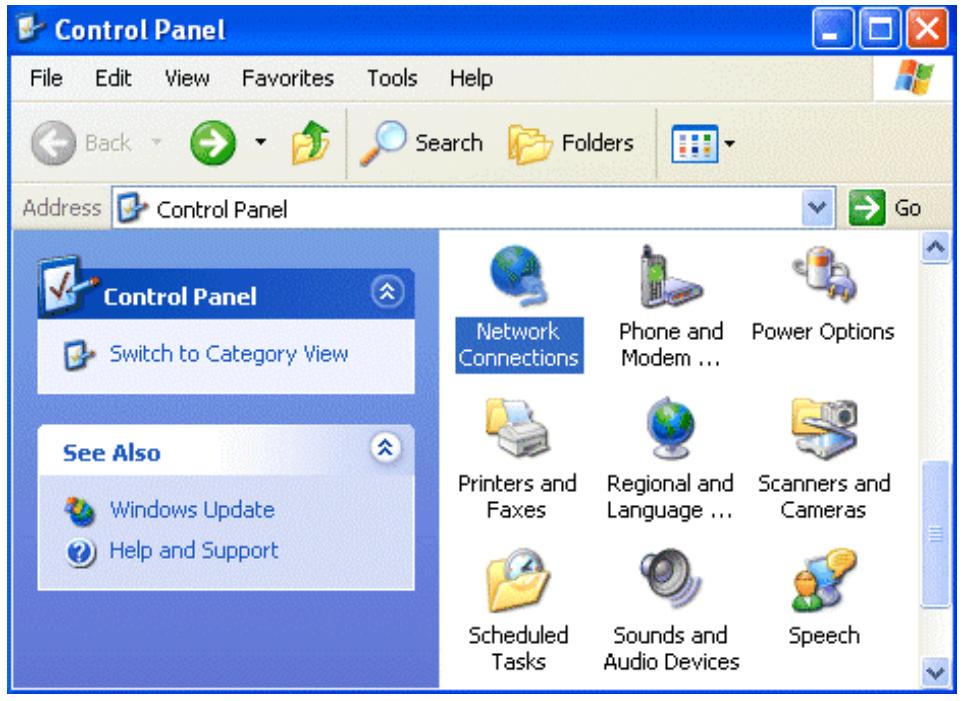

1. Gehen Sie auf Start dann auf Control Panel. Drucken Sie zweimal auf Network (in Classic View) Connections.
2. Drucken Sie zweimal auf Local Area Connection.

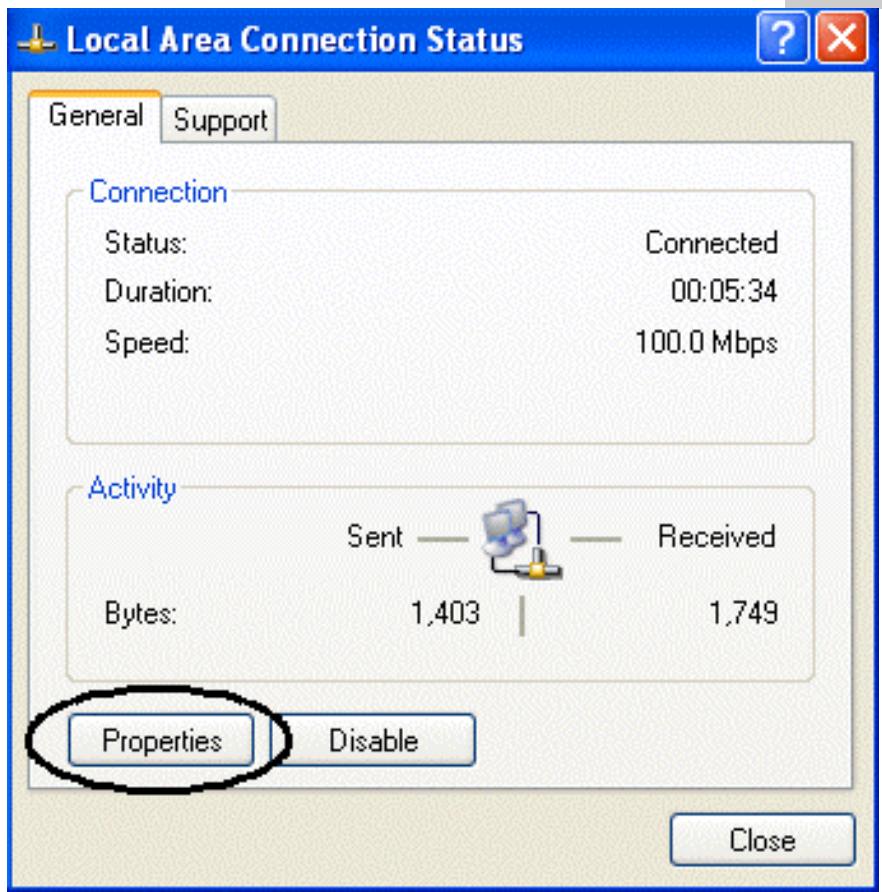

1. In Local Area Connection Status drucken Sie auf Properties.

1. Wahlen Sie Internet Protocol (TCP/IP) und drucken Sie auf Properties.

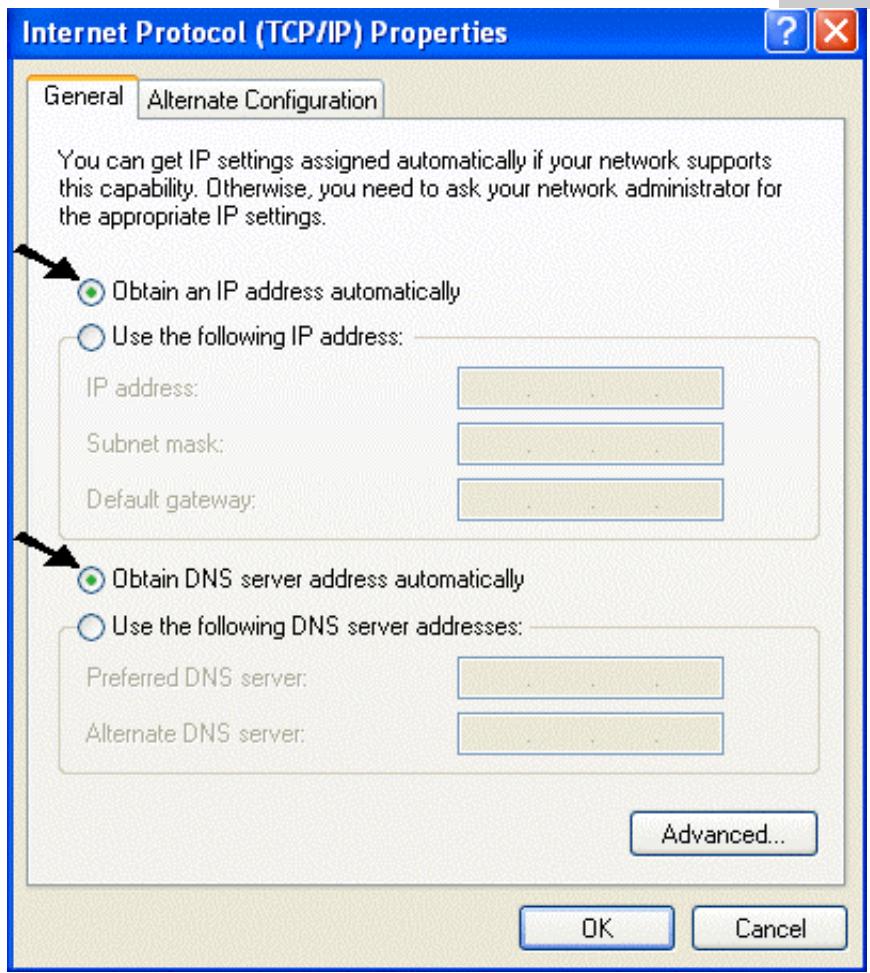

2. Wahlen Sie die Option Obtain an IP address automatically und spater Obtain DNS server address automatically.
3. Drucken Sie auf OK, um die Konfiguration zuenden..

1.8 Konfiguration des Router

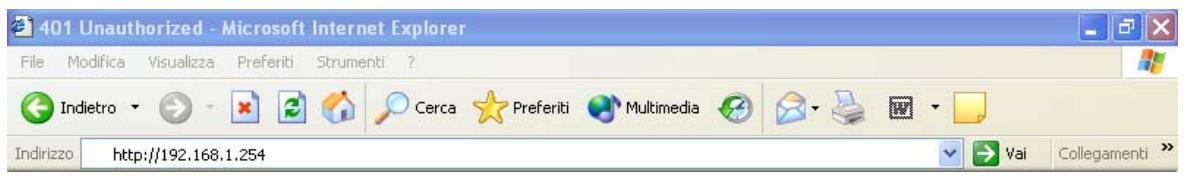

Mit dem browser web,kommen Sie in den folgenden IP Adresse (wo man den URL steckt)dessen default ist:192.168.1.254,und drucken Sie die Taste Ubersendung.

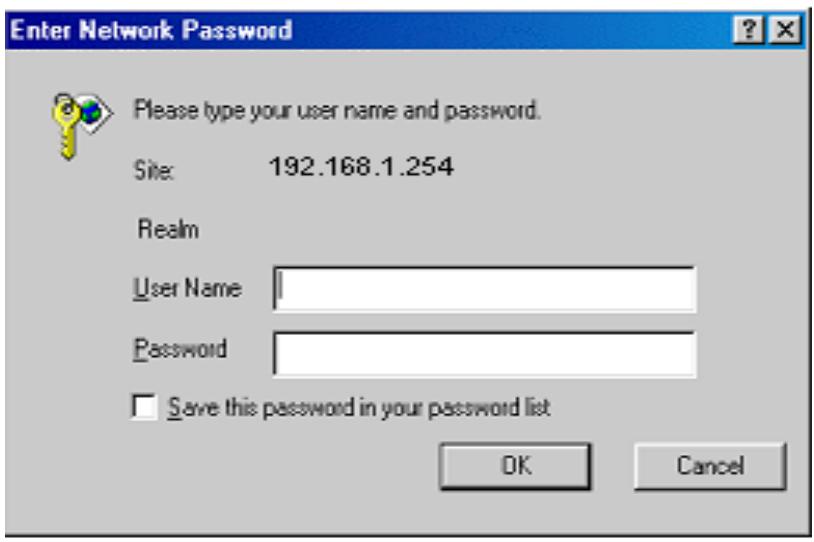

Benutzen Sie admin (als user name) und atlantis (als password). Drucken Sie OK, um weiter zu gehen.

Jeztz wird den Hauptmenu erschinen,links wird man in alle Abschnitten:

Wenn man auf die gewUNSchte Abschnitt druckt, wird man im Raum des Homepage alle Einstellung des gewahlten Konfiguration sehen, oder eine Reihe von Abschnitt wird offen, und Sie kann unter sie wahlen, bevor Sie in den wahre Konfigurationen kommt.

Wenn Sie die nachste Schnitten folgen,konnen Sie in kurze Zeit den Wireless ADSL Lan Router operativ machen,unter der Bedingung,dass Sie die als client DHCP eingestellt Den Maschinen benutzen.Wie ublich,nehmen Sie Bezug auf den Handbuch im CD fur eine personlich gemacht Konfiguration.

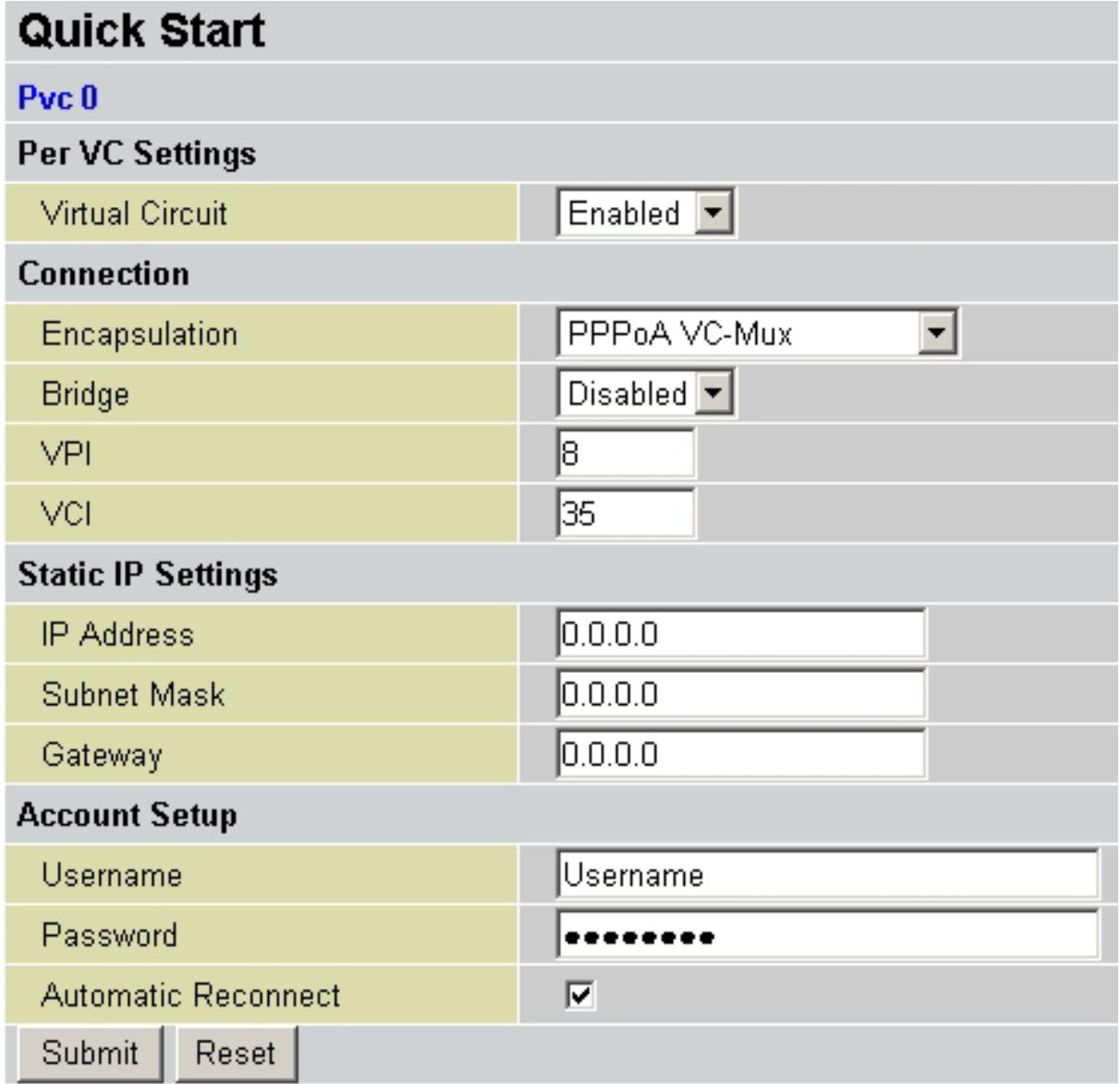

Drucken Sie auf Quick Start, Die automatische Prozedur, um die Verbindung zu wahlen, erschinen wird.

PPPoE/PPPoA sind ADSL Verbindungen,und sie sind als dial-up DSL besteht. Sie sind ausgedacht werden,um Weitstreifen Verbindungen zu erganzen,.mit einer besonders Aufmerksamkeit der Leichtigkeit des Konfiguration. Der Benutzer kann eine große Zugriffschnelligkeit geniessen, ohne die Arbeitsweise zu andern,und derselbe account mit ISP teilen.

Sehen wir den Parameter, die man darstellen muss:

Virtual Circuit: Disable

• Encapsulation:PPPoA VC-Mux, PPPoA LLC, PPPoE LLC, PPPoE VC-Mux

VPI: 8 (ISP)
VCI: 35 (ISP)
IP Adress:0.0.0.0
- Subnet Mask:0.0.0.0
- Gateway:0.0.0.0
-Username: Stecken Sie den von ihren ISP gegebenen username (case sensitive).
- Password: Stecken Sie den von ihren ISP gegebenen Password (case sensitive).

Drucken Sie auf Submit, um die neue Konfiguration operativ zu machen. Wenn Sie die Konfiguration beendet haben, drucken Sie auf Save Config (dann auf Submit), um die Einstellung dauernd zu machen.

Jetzt, wenn Sie in die Sektion Status kommt, können Sie die geschehene Verbindung kontrollieren und die Schutzstand zu beginnen. Fur jedergen anderen Problemen, befragen Sie das vollstandige Handbuch,das sich anliegend im CDRom befindet.

Sehen wir den Paremeter, die man darstellen muss:

Virtual Circuit: Disable
- Encapsulation: Encapsulation Method(es gibt nur in RFC1483 routed):Wahlen Sie die Einkapselungmethode Ihres provider. 1483 Rtued IP LLC(RFC1483), Classical IP over ATM (RFC1577)
VPI: 8 (ISP)
VCI: 35 (ISP)
- IP Adress: Stecken Sie ihren öffentlich IP.

• Subnet Mask: Stecken Sie die von ISP gegebene Netmask.
• Gateway: Stecken Sie den Default Gateway des Router.
  -Username:
• Password:

Drucken Sie auf Submit, um die neue Konfiguration operativ zu machen. Wenn Sie die Konfiguration beendet haben, drucken Sie auf Save Config (dann auf Submit), um die Einstellung dauernd zu machen.

Jetzt, wenn Sie in die Sektion Status kommt, können Sie die geschehene Verbindung kontrollieren und die Schutzstand zu beginnen. Fur jedergen anderen Problemen,befragen Sie das vollstandige Handbuch,das sich anliegend im CDRom befindet.
