Marke	Electrolux
Modell	LFU216X
Produkttyp	Dunstabzugshaube
Stromversorgung	220-240 V, Frequenz 50-60 Hz
Anzahl der Geschwindigkeiten	3 Geschwindigkeiten + Intensivstufe
Bedienung	Touch-Bedienfeld mit Tasten
Beleuchtung	LED (nicht direkt hineinschauen)
Fettfilter	Spülmaschinenfest, monatliche Reinigung
Aktivkohlefilter	Nicht waschbar, Austausch maximal alle 4 Monate
Filter-Sättigungsanzeige	Anzeige „F“ (80h) und „C“ (320h)
Timerfunktion	Ja: 20 Min. (Stufe 1), 15 Min. (Stufe 2), 10 Min. (Stufe 3), 5 Min. (Intensivstufe)
Funktion Hob²Hood	Drahtlose Verbindung mit Kochfeld, automatische Geschwindigkeitsanpassung
Temperaturalarm	Erkennung hoher Temperatur, automatische Aktivierung von Stufe 3
Mindestinstallationsabstand	Elektrisch: 50 cm, Gas/Mischkochfeld: 65 cm
Wartung und Reinigung	Regelmäßige Innen-/Außenreinigung mindestens einmal im Monat mit feuchtem Tuch und neutralem Reinigungsmittel
Sicherheit	Vor Wartung Netzstecker ziehen, nicht ohne Gitter verwenden, Brandgefahr bei Nichtbeachtung der Anweisungen
Ersatzteile und Reparierbarkeit	Ausschließlich Originalteile verwenden; für LED-Austausch Kundendienst kontaktieren
Allgemeine Informationen	Bedienungsanleitung und Gebrauchsanweisung als PDF auf notice-facile.com verfügbar

Häufig gestellte Fragen - LFU216X ELECTROLUX

Wie setze ich die Filter-Sättigungsanzeige zurück?

Schalten Sie die Dunstabzugshaube ein und drücken Sie dann etwa 3 Sekunden lang die Taste 1. Wenn beide Anzeigen F und C blinken, führen Sie den Reset zweimal durch.

Wie aktiviere ich die Sättigungsanzeige des Aktivkohlefilters?

Schalten Sie die Haube aus und drücken Sie dann gleichzeitig 3 Sekunden lang die Tasten 2 und 3. Die Buchstaben F und C blinken zur Bestätigung der Aktivierung.

Wie reinige ich den Fettfilter?

Der Fettfilter sollte einmal im Monat mit einem nicht aggressiven Reinigungsmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gereinigt werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss spätestens alle 4 Monate ausgetauscht werden. Er kann weder gereinigt noch regeneriert werden.

Wie verwende ich die Funktion Hob²Hood?

Die Dunstabzugshaube verbindet sich automatisch drahtlos mit dem kompatiblen Kochfeld. Nach dem ersten Einschalten oder einem Stromausfall warten Sie 1 Minute, um die Verbindung wiederherzustellen.

Was tun, wenn die Temperaturalarm-Leuchte aufleuchtet?

Der Temperaturalarm (blinkende Anzeige „t“) zeigt eine zu hohe Temperatur an. Die Haube schaltet automatisch auf Stufe 3, bis die Temperatur sinkt. Sie können Taste 2 drücken, um den Modus zu verlassen.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste 4. Die Dauer hängt von der gewählten Geschwindigkeit ab: 20 Min. für Stufe 1, 15 Min. für Stufe 2, 10 Min. für Stufe 3 und 5 Min. für die Intensivstufe.

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Bei Elektrokochfeldern: 50 cm. Bei Gas- oder Mischkochfeldern: 65 cm. Beachten Sie den in der Anleitung Ihres Kochfelds angegebenen Abstand, falls dieser größer ist.

Wie schalte ich die Dunstabzugshaube aus?

Drücken Sie während des Betriebs die Taste 1 (Ein/Aus), um die Haube auszuschalten.

Wo finde ich die vollständige Anleitung?

Die Bedienungsanleitung und Gebrauchsanweisung ist kostenlos als PDF auf notice-facile.com verfügbar. Sie können sie auch von der Electrolux-Website herunterladen.

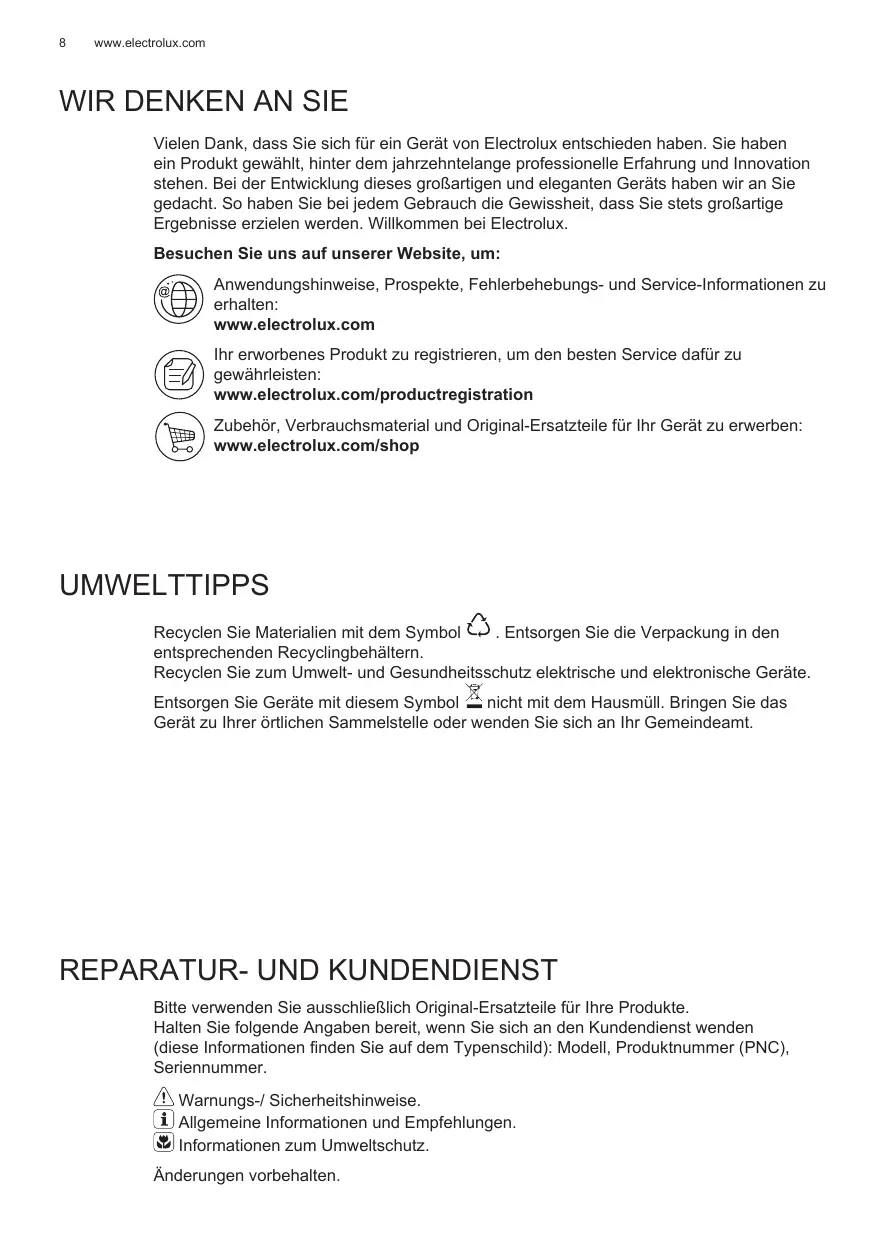

BEDIENUNGSANLEITUNG LFU216X ELECTROLUX

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem Jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung theses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service davon zu gewährleisten:

Zubehor, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnings-/Sicherheitshinweise.
i Allgemeine Informationen und Empfehlungen.
Informationen zum Umweltschutz.

Änderungen vorbehalten.

1.! SICHERHEITSHINWEISE

Vorsicht!Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind. Die Dunstabzugshaube ist ausschiesslich zum Einsatz im privaten Haushalt vorgesehen.

Achtung!Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Vor Beginn sãmtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei der Durchführung von Wartungs-, Installations- und Beleuchungstätigkeiten müssen immer Arbeitshand Schaufe getragen warden.

Kinder nicht mit dem Gerät speilen setzen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,

• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrucklich angegeben wird. Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größter als 4 Pa (4 x 10-5 bar) sein. Die angesaugte Luftarf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, davon ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht eingefolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Vorsicht!Zugangliche Teile konnen beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen ortlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßigerinnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jeder Fall die ausrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgebung. Um das Risiko eines Stromschages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in dieser Handbuch aufgeführten Anweisungen verschuldet wurden.

! Warning!Erfolgtdie Installation der Schrauben oder Befestigungsvorrichtung en nicht entsprechend den vorliegenden Anweisungen, fuhrt dies zu Gefahr durch Stromschlag.

2.BEDIENUNG

Der Dunstabzug dient zum Absaugen der beim
Kochen entstehenden Dampfe.
In dem mitgelieferten Montagehandbuch ist

angegeben, ob Sie ihre Haube als Abluftoder Umluftversion betreiben.

3.BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprchehende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubrangen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis!Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht entsprechenden. Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigigen.

3.1 Hob²Hood

Die Haube ist mit einer Link-Funktion "ohne Kabel" (wireless/drahtlos) mit einem Kochfeld für die automatische Anpassung der am besten geeigneten Geschwindigkeit ausgestellt. Konsultieren Sie die Bedienungsanleitung des Kochfelds, um die Prasenz und die Kompatibilität dieser Funktion zu überprüfen. Im Falle einer allersten Verbindung mit dem Stromnetz oder eines plottzlichen Stromausfalls (Blackout), warten Sie 1 Minute, damit die Haube den Anschluss an das Kochfeld wieder herstellen kann.

4. WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen führig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäd, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

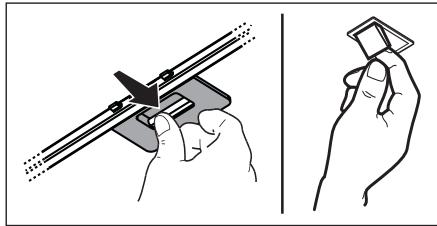

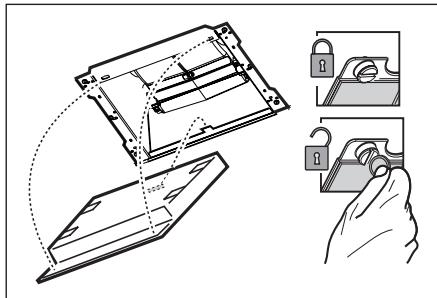

4.1 Fettfilter

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

4.2 Der NICHT waschbare Aktivkohlefilter - Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sätigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

5. BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist. Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einszuschalten und sie nach dessen Beendigung noch ungebär 15 Minuten weiterlaufen zu halten. Auf der Vorderseite des Gerätes befinden sich die Schalter:

1 ON/OFF Motor

Wird die Taste gedrück, startet die Dunstabzugshaube mit der Geschwindigkeit 1.

Wird die Taste bei laufender Dunstabzugshaube gedrück, dann schaltet sie sich aus (OFF).

2 Erhöhung der Geschwindigkeit

Wird die Taste gedrück, startet die Dunstabzugshaube mit der Geschwindigkeit 1.

Wird die Taste gedrück (Dunstabzugshaube lauft) wird die Geschwindigkeit des Motors geändert:

Geschwindigkeit 1: auf dem Display erscheint die Nummer "1"

Geschwindigkeit 2: auf dem Displayerscheint die Nummer "2"

Geschwindigkeit 3: auf dem Display erscheint die Nummer "3"

Höchste Geschwindigkeit: auf dem Display erscheint die Nummer "4" (blinkend)

Die Höchstgeschwindigkeit ist zeitlich begrenzt. Die Standardeinstellung der Zeitschaltung beträgt 5 Minuten.

Nach dem Ablaufen dieser Zeitspanne wird die Dunstabzugshaube auf die 2.

Geschwindigkeitsstufe gestellt.

Zum Abschalten der Funktion vor Ablauf der Zeitschaltung drücken Sie die Taste 2. Die Dunstabzugshaube stellt sich auf die Geschwindigkeit 1 Druckt man die Taste 1, schaltet sich das Gerät aus.

3 ON/OFF Beleuchtung

4 Zeitschaltung

5 Display

Zeitschaltung der Geschwindigkeit

Die Zeitschaltung der Geschwindigkeiten wird über die Taste 4 eingeschaltet und nach Ablauf der Zeit schaltet sich das Gerät aus.

Die Zeitschaltung ist wie folgt aufgeit:

Geschwindigkeit 1 - 20 Minuten (auf dem Display erschreiben die Nummer "1" und eine keine, blinkende LED-Lampe)
Geschwindigkeit 2 - 15 Minuten (auf dem Display erschinen die Nummer "2" und eine keine, blinkende LED-Lampe)
Geschwindigkeit 3 - 10 Minuten (auf dem Display erschreiben die Nummer "3" und eine keine, blinkende LED-Lampe)
- Höchstgeschwindigkeit - 5 Minuten (auf dem Display erscheinen die Nummer "4" und eine keine, blinkende LED-Lampe).

Während der Funktion mit Zeitschaltung kann die Dunstabzugshaube mit der Taste

1 oder der Taste 4 ausgeschaltet

werden; druckt man die Taste 2 kehrt das Gerät zur eingestellen Geschwindigkeit zurück.

Fettfilter-Sattigungsanzeige

Das Display zeigt die eingestellte Geschwindigkeit und den Buchstaben "F" nach 80 Betriebsstunden abwechselnd an.

Aktivkohlefilter-Sattigungsanzeige

Das Display zeit die eingestellte Geschwindigkeit und den Buchstaben "C" nach 320 Betriebsstunden abwechselnd an.

Rücksetzung der Sattigungsanzeige

Um die Sattigungsanzeige zurückzusetzen, schalten Sie die Haube ein und halten die Taste für ungebärn 3 Sekunden gedrückt.

Um die Filter zu reinigen bzw. zu ersetzen, beachten Sie die in thisem Handbuch angegebenen Anweisungen.

Wenn die beiden Filter-Sattigungsanzeigen "F" und "C" fangen an, zu blinken, führen Sie den Rücksetzungsvorgang zweimal durch.

Die Aktivkohlefilter-Sattigungsanzeige ist normalerweise nicht aktiv. Wenn die Haube

in der Umluftversion verwendet wird, muss die Aktivkohlefilter-Sattigungsanzeige zum ersten Mal manuell aktiviert.

Aktivierung der Aktivkohlefilter-Sattigungsanzeige:

Die Haube ausschalten und die Tasten 2 und 3 für 3 Sekunden gleichzeitig gedrückt halten.

Nachdem die Aktivkohlefilter-Sattigungsanzeige aktiviert worden ist,blinken die Buchstaben "F"und "C" fur 2 Sekunden im Display auf.

Deaktivierung der Aktivkohlefilter-Sattigungsanzeige:

Die Haube ausschalten und die Tasten 2 und 3 für 3 Sekunden gleichzeitig gedrück halten. Nachdem die Aktivkohlefilter-Sattigungsanzeige deaktiviert worden ist, blinking nur der Buchstabe "F" für 2 Sekunden im Display auf.

Temperaturalarm

Die Haube ist mit einem Temperatursensor versehen, der den Motor in der 3.

Saugstärke schaltet, wenn die Temperatur im Displaybereich zu hoch ist.

Der Alarmzustand wird auf dem Display durch die blinkende "t" angezeigt.

Dieser Zustand bleibt, bis die Temperatur unter den Alarmwert sindt.

These Betriebsart kann durch das Betätigkeiten der Taste "2", gelöscht werden.

Der Sensor stellt die Raumtemperatur im Displaybereich alle 30" fest.

5.1 Hob²Hood

Die Haube ist mit einer Link-Funktion "ohne Kabel" (wireless/drahtlos) mit einem Kochfeld für die automatische Anpassung der am besten geeigneten Geschwindigkeit ausgestattet. Konsultieren Sie die Bedienungsanleitung des Kochfelds, um die Prasenz und die Kompatibilität dieser Funktion zu überprüfen. Im Falle einer allersten Verbindung mit dem Stromnetz oder eines plötzlichen Stromausfalls (Blackout), warten Sie 1 Minute, damit die Haube den Anschluss an das Kochfeld wieder herstellen kann.

6. BELEUCHTUNG

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtingssystem ausgestattet. Die LEDs ermögen eine optimale Beleuchting der Kochfläche. Sie haben eine zehnfache Lebensdauer gegenüber traditionellen Leuchten und bieten eine Energieersparnis bis zu 90% .

Achtung! Nicht direkt in das LED Licht schauen.

Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.
