BEDIENUNGSANLEITUNG VISION 7858 NOVY
DE - Belgien Deutschland Österreich Schweiz
Montageanleitung
p. 14
EN
4 ELEKTRISCHE AANSLUITING
Dies ist die Montageanleitung für die Dunstabzugshaube UP_SIDE. Lesen Sie sich diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Es empfeht sich, die Installation ausschließlich durch eine oder mehrere autorisierte Person(en) durchführten zu halten. Nehmen Sie die Dunstabzugshaube vorsichtig aus der Verpackung.
Die Dunstabzugshaube ist für die Anbringung in einer Arbeitsplatte geeignet und ausschließlich für den Gebrauch im Haushalt vorgesehen.

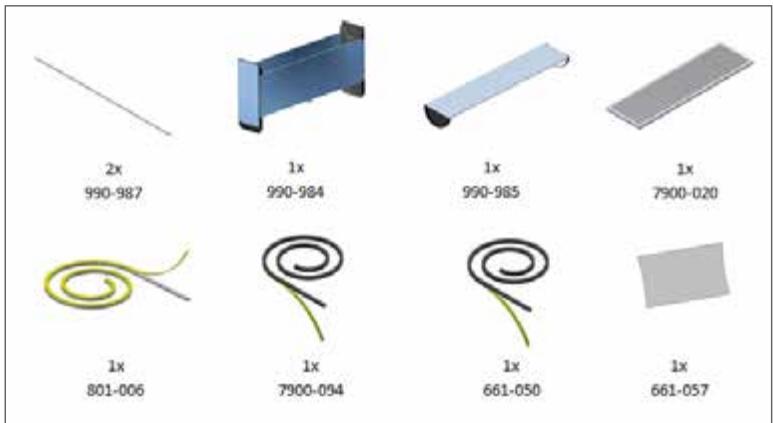

Kontrollieren Sie anhand der nachstehenden Zeichnung, ob alle Montage- und Zubehörteile mitgeliefert wurden.

1 INSTALLATION
Entscheiden Sie, ob die UP_SIDE mit den Domino-Kochfeldern oder Kochplatten als 'Auflage' oder als 'Flächenbündig' montiert werden soll.

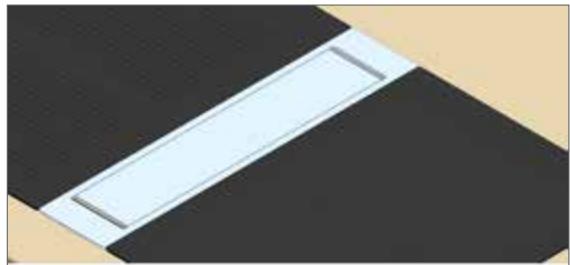

1.1 AUSSCHNITT IN DER ARBEITSPLATTE FÜR DIE AUFLAGEMONTAGE


Bringen Sie in der Arbeitsplatte einen Ausschnitt mit den folgenden Abmessungen an:
X = 502 mm (Toleranz -0/+1 mm) für UP_SIDE und Domino-Kochfeld über UP_SIDE. Für das Gerät darüber der UP_SIDE muss ein Ausschnitt von 490 mm vorgesehen werden.
Y = die Gesamtmaße von Domino-Kochfeldern + UP_SIDE(s) -10 mm
ANMERKUNG:
Die haufgsten Anwendungen einer UP_SIDE mit Domino-Kochfeldern oder einer Induktionskochplatte finden Sie hinter in den Anhängen.

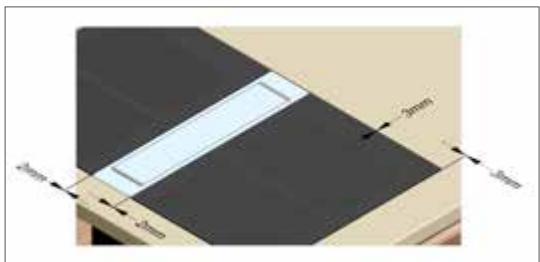

1.2 AUSSCHNITT IN DER ARBEITSPLATTE FÜR DIE FLÄCHENBündige MONTAGE



Ausschnitt in der Arbeitsplatte:
X = 502 mm (Toleranz -0/+1)
Y = die Gesamtmaße von Domino-Kochfeldern + Zwischenabstand jeweils 2 mm + Up_Side(s) -10 mm
Ausgefräster Rand:
X= 526 mm
Y = die gemessene Breite aller Geräte + Platz zum Anbringen der Silikonmasse (2 mm zwischen Arbeitsplatte und Gerät, 2 mm zwischen 2 Geräten)
Z = die Tiefe des ausgefrästen Rands = die Dicke der Glasfläche der Kochplatte + 1,5 mm (Toleranz -0/+0,5 mm)
Praxisbeispel mit 2 x UP SIDE und 3 Domino-Elementen:
Domino 2 Zone (380 mm) + UP_SIDE (110 mm) + Domino 2 Zone (380 mm) + UP_SIDE (110 mm) + Domino Wok (380 mm)
FLACHBAU
Ausschnitt
X = 502 mm
[ \mathrm{Y} = (380\mathrm{mm} + 2\mathrm{mm} + 110\mathrm{mm} + 2\mathrm{mm} + 380\mathrm{mm} + 2\mathrm{mm} + 110\mathrm{mm} + 2\mathrm{mm} + 380\mathrm{mm}) - 10\mathrm{mm} ]
Ausgefräster Rand
X = 526 mm
Y = 3 mm + 380 mm + 2 mm + 110 mm + 2 mm + 380 mm + 2 mm + 110 mm + 2 mm + 380 mm + 3 mm
1.2 AUSBLASRICHTUNGÄNDERN
Abhängig von der Position des Motorgehäuses (links oder rechts von der Ansaugöffnung der UP_SIDE) kann die Ausblasrichtung geändert werden.

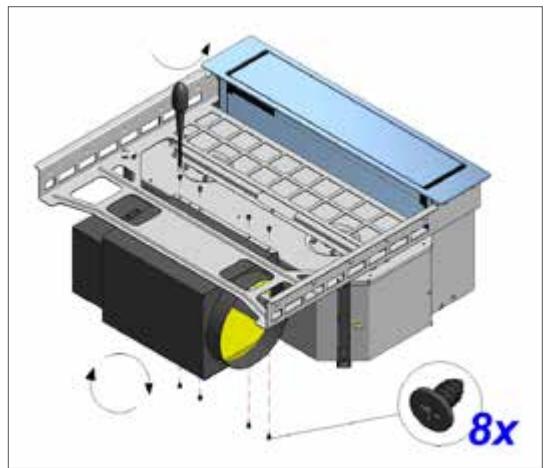

A: Entfernen Sie die 8 Schraubern von dem geräuschgehämten Auslass.

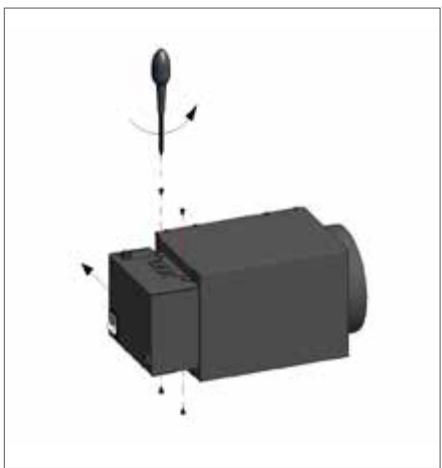

B. Drehen Sie den Elektronikkasten, indem Sie die 4 Schrauben entfernen und den Kasten umgekehrt wieder anbringen (Kabel nach oben). Schrauben Sie ihn wieder mit den 4 Schrauben fest.

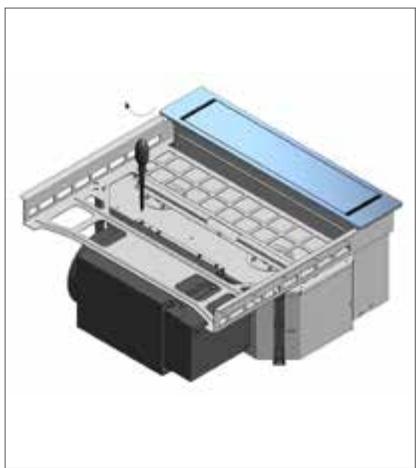

C: Drehen Sie den Auslass um 180^ und befestigen Sie hin wieder mit den 8 Schrauben.

A

B

C
2 MONTAGE
Achtung! Bei Verwendung des Adapters (7901.052) muss dieser zuerst auf der UP_SIDE montiert werden, bevor die UP_SIDE in die Arbeitsplatte eingesetzt wird (weitere Informationen über den Adapter 7901.052 finden Sie unter Punkt 6).

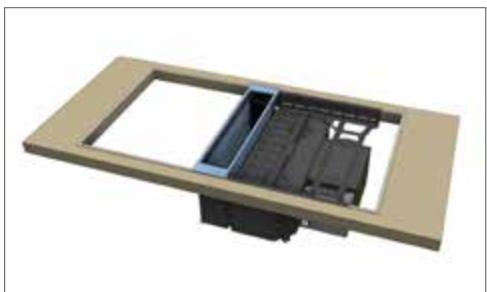

2.1 AUFLAGEMONTAGE
Kleben Sie das mitgelieferte graue Schaumband (661-050) auf den Rand des Ausschnits.
Ermitteln Sie die Position der UP_SIDE und legen Sie die Dunstabzugshaube an der richtigen Stelle in den Ausschnitt, so dass der sightbare Ansaugbereich zentriert ist.
Fahren Sie mit Abschnitt 2.3 fort.


2.2 FLÄCHENBÜNDIGER EINBAU
Trefen Sie für die Anordnung der Domino-Kochfelder und/oder der Induktionskochplatte die nachstehend beschriebenen Vorbereitungen an den Geräten, bevor Sie sie positionieren.

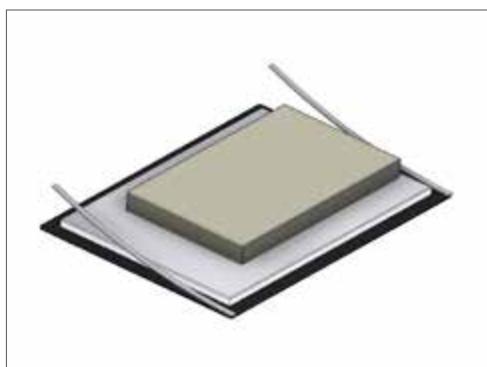

Um die UP_SIDE danach vollständig silikonieren zu konnen, kleben Sie zuvor einen Metallstreifen (990-987) an die Unterseite des daneben befindlichen Domino-Kochfeldes bzw. der Induktionskochplatte, jedoch nur auf der Seite, an der das Gerät an die UP_SIDE angrenzt.
Drehen Sie das betreffende Gerät um und markieren Sie die Mitte der Seite, die an der UP_SIDE anliegt

Markieren Sie auch die Mitte des Metallstreifens und entfern den Sie die Schutzfolie von dem Klebestreifen.

Kleben Sie den Metallstreifen an die Unterseite der Arbeitsfläche des Domino-Kochfelds bzw. der Induktionskochplatte; achten Sie daraufuf, dass die Platte korrekt in der Mitte liegt und am Rand des Geräts maximal 2,5 mm hervorsteht.

Bringen Sie die UP_SIDE in die korrekte Position und schlieben Sie dann zuerst den Abluftkanal an, bevor Sie die Domino-Kochfelder oder die Induktionskochplatte in den Ausschnitt legen.
2.3 INSTALLATION DES ABLUFTKANALS
Die Ableitung der Abluft von der Dunstabzugshaube muss korrekt gelöst werden, damit die Kochdämpfe so gut wie möglich abgeleitet werden. Es besteht die Möglichkeit, die Abluft über einen Abluftkanal ins Freie zu leiten oder den Abluftkanal an eine Umluftbox mit monoblock-Umluftfilter anzuschlieben. Nähere Informationen über die Umluftbox sind in Kapitel 6 zu finden.
Für eine optimale Funktion der Dunstabzugshaube ist es wichtig, dass bei der Installation die folgenden Punkte beachtet werden.
Bei Verwendung eines runden Abluftkanals:
- Verwenden Sie glatte, nicht brennbare Rohre, deren Innendurchmesser dem Außendurchmesser von der Abluftstutzen der Dunstabzugshaube entspricht. Für die UP_SIDE ist ein Abluftkanal mit einem Durchmesser von 150 mm erforderlich. Wenn Sie flexible Kanäle verwenden, dannitte nur maximal straff gezogenes Aluflexrohr und keinesfalls Spiralschlauch.
Verringern Sie nicht den Durchmesser des Abluftkanals. Hierdurch wurde sich die Kapazität verringn und der Lärmpiegel entsprechend zunehmen.
Benutzen Sie eine Schlauchkle mme oder ein Aluminium-Klebeband zur Herstellung von luftdichten Verbindungen.
- Verwenden Sie bei einer Ableitung durch die Außenfassade das Außenmauergitter.
-itte beachten Sie unsere Planungs- und Montagebedingungen im Verkaufshandbuch.
Bei Verwendung eines flachen Abluftkanals:
- Verwenden Sie flache Kanäle mit abgerundeten Ecken und Luftführungen in den Kurven. Diese Kanäle sind bei Novy erhältlich.
- Bei begrenztem Platz in dem Schrank können Sie optional einen Adapter bestellen (Artikeln mmer 7901.052). Weitere Informationen hierzu finden Sie in Kapitel 5.
- Verwenden Sie das Verbindungsstück, um den flachen Kanal an den Auslass der UP_SIDE anzuschreiben.
Allgemeine Informationen:
- Planen Sie den Canal so kurz wie möglich und führen Sie die Abluft mit möglichst weniger Kurven nach draußen.
- Vermeiden Sie rechtwinklige Kurven. Nutzen Sie abgerundete Kurven, damit die Luftströmung möglichst nicht behindiert wird.
- Bei Abluft durch die Außenwand ist darauf zu achten, dass der Abluftkanal die Außenwand vollständig überbrückt und mit leichtem Abwärtsgefalle nach außen verlegt wird.
- Verwenden Sie bei einer Ableitung über das Dach eine doppelwandige Dachdurchführung mit Rückstauffreiem Durchlass, Rückstauklappe und Kondensssammler.
Sorgen Sie bei Abluft für ausreichende Zuluft. Die Zuführung von Frischluft kann erfolgen, indem man ein Fenster oder eine Außentür etwas öffnet oder ein ausreichend große Zuluftgitter anbringt. Falls Sie eine offene Feuerstelle, zum Beispiel einen Kamin besitzen, beachten Sie die aktuelle Feuerungsverordnung (spez. §4 Abs. 2 FeuVO) und sprechen Sie mit ihrem Schornsteinfeger über eine geregelte Zuluft. Ansonsten besteht Vergiftungsgefahr! - Für ausreichende Luftzufahr sorgen. Die Zuführung von Frischluft kann erfolgen, indem man ein Fenster oder eine Außentür etwas öffnet oder ein Zuluftgitter anbringt.
- Für einen luftdichten Abschluss verwenden Sie das mitgelieferte weiß Isolierband (801-006).
2.4 GERÄT NEBEN DER UP_SIDE
Für Auflage und flächenbündigen Einbau
- Nur bei dem Kochfeld, das nicht über dem Motorgnahme der UP_SIDE angeordnet wird, muss noch ein mitgeliefertes schwarzes PVC-Band (7900-094) vorne und hinter an den Rand diesen Geräts geklebt werden, um den Höhenunterschied auszugleichen.
Kleben Sie das Band vorne und hinten an.

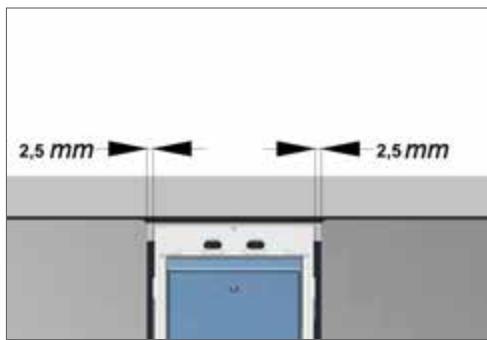

Für Auflage:
- Platzieren Sie die Domino-Kochfelder und/oder Induktionskochplatte geben der UP_SIDE.
Für flächenbündigen Einbau:
- Legen Sie das Kochfeld (die Kochfelder) geben die UP_SIDE. Die Abtropfplatte liegt jetzt gerade nicht am Rand des Zierrahmens der UP_SIDE an.


3 EINSTELLLEN DER ANSAUGEINHEIT DER UP_SIDE
Standardmäßig ist die Arettierung so eingestellt, so dass die Ansaugeinheit (990984) in die Ansaugöffnung einrastet.
Einstellung der Arettierung (nur in den folgenden Fällen):
Ansaugeinheit (C) bleibt nicht unter = Abstand zwischen A und B zu groß
Ansaugeinheit (C) kann nicht nach unten gedrückt werden = Abstand zwischen A und B zu Klein
Wenn sich herausstellt, dass eine Korrektur erforderlich ist, befolgen Sieitte diese Anleitung.


Einstellung der Arettierung (A) und des Hakens (B):
- Nehmen Sie die Ansaugeinheit (C) aus dem Behälter heraus und entfernen Sie die Klappe (D) aus dem Behälter.
- Lösen Sie die 4 Hut muttern etwas, so dass Sie den Fuß (E) zusa mmen mit dem Klicksystem (A) in Längsrichtung verschiben können.
- Stecken Sie die Ansaugeinheit (C) wieder zurück und drücken Sie sie vollständig nach unten.
Schieben Sie den Fuß (E) zusa mmen mit dem Klicksystem (A) bis zum Haken (B).
Schrauben Sie die Hut muttern fest (von Hand). - Bringen Sie die Klappe (D) wieder an.
4 ELEKTRISCHER ANSCHLUSS

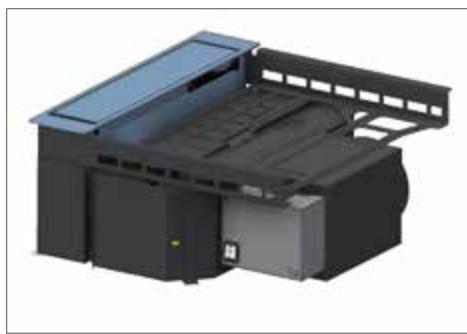

Stellen Sie den Wahlschalter auf 'II' (dies ist die Standardeinstellung); dieser Schalter befindet sich auf dem Gehäuse des Elektroanschlusses. Verbinden Sie den Stecker mit einer geerdeten Steckdose.
Um die UP_SIDE ausgeschaltet machen zu konnen, muss der Stecker i mmer gut zuganglich sein.
Das Gerät kann ausgeschaltet gemacht werden, indem der Wahlschalter auf '0' gestellt wird.
In Ausnahmefällen (begrenzter Platz, weniger Zuglufteinfluss) kann sich der Installateur davon entscheiden, den Schalter auf 'I' zu stellen. In dieser Öko-Stellung wird das Gerät bedeutend weniger Luft bewegen und noch geräuschärmer arbeiten.


Die Dunstabzugshaube ist mit einem Kabel mit Schuko-Stecker versehen und muss an eine Steckdose mit Schutzerding angeschlossen werden.
Stromstärke und Leistungsaufnahme sind auf dem Aufkleber angegeben, der sich auf der Innenseite der Dunstabzugshaube befindet.
Das Anschlusskabelarfurdurch einen autorisierten Installateurausgewechseltwerden.
5 ANORDNEN DER ANSAUGEINHEIT UND FERTIGSTELLUNG
- Setzen Sie den Fettfilter (7900.020) in die Ansaugeinheit (990.984) ein. Der Fettfilter liegt in einem schrägen Winkel in der Ansaugeinheit.
- Setzen Sie die Kippblende (990.985) auf die Ansaugeinheit.
- Nehmen Sie die gesamte Ansaugeinheit mit Fettfilter und schiben Sie sie nach unter in die Ansaugöffnung der UP_SIDE.

- Der Motor des Geräts beginnnt sofort zu laufen. Drücken Sie jetzt die Ansaugeinheit mit beiden Händen - vorne und hinter - vollständig nach unten, bis sie einrastet. Wenn die Kippblende der Ansaugeinheit horizontal steht, wird der Motor jetzt anhalten.

- Kontrollieren Sie die Funktion der angeordneten Geräte. Verwenden Sie temperaturbeständiges Spezialsilikon (nicht mitgeliefert), um die Fugen zwischen der UP_SIDE, der Arbeitsplatte und den anderen Geräten abzudachten. Dadurch verhindern Sie, dass Dämpfe, Kondensfeuchtigkeit usw. in den Schrankraum unter der Arbeitsplatte eindringen.

6 ZUBEHÖR
Adapter für flachen Kanal (Artikelnummer 7901.052)
Mit Hilfe des Adapters ist es möglich, einen flachen Kanal direkt an die Dunstabzugshaube anzusetzen. Bei einem Kuchenschrank mit begrenzter Tiefe bietet dieser Adapter die Mochigkeit, die Installation der Dunstabzugshaube mit einem flachen Abluftkanal auszufhren. Der Adapter wird an dem Auslass der UP_SIDE montiert, so dass direkt ein flacher Abluftkanal daran angeschlossen werden kann. Weitere Informationen über das Anschlieben des Adapters finden Sie in der Montageanleitung fur den Adapter.
Umluftbetrieb
Die UP_SIDE kann an eine Umluftbox mit monoblock-Umluftfilter angeschlossen werden. Es stehen 3 Umluftboxen zur Wahl:
- 7900.400 - 140 mm hoch für den Einbau in den Sockel
- 7910.400 - 98 mm hoch für den Einbau in den Sockel
- 830.400 EDELSTAHL/ 831.400 WEISS - 270x500x295 mm
Weitere Informationen über das Anschlieben der Umluftbox finden Sie in der Montageanleitung für die betreffende Umluftbox.
GENERAL INFORMATION
Um das NOVY Logo nach vorne zeigen zu halten, konnen Sie den Abdeckrahmen drehen. Ziehen Sie dazu den Rahmen nach oben, in dem Sie vorne und hinten unter den Edelstahl greifen. Drehen Sie den Rahmen in die gewünschte Position und drücken Sie ihn zurück in die Arretierung.
2 MOUNTING
UP_SIDE mit 2 Domino-ELEMENTEN

Domino 380 mm
3753 - teppan yaki
UP_SIDE (2x) mit 3 Domino-Elementen

Domino 380 mm
3753 - teppan yaki
UP_SIDE (2x) mit einer Induktionskochplatte 780 mm, 4 Zonen

UP_SIDE 7901
UP_SIDE (2x) mit einem Domino-Kochfeld und einem Teppan Yaki 580 mm

Domino 380 mm
3753 - teppan yaki
Die NOVY AG gehalt sich das Recht vor, zu jeder Zeit und ohne Vorbehalt die Konstruktion und die Preise ihrer Produkte zu ändern.
