BEDIENUNGSANLEITUNG STRIDER PLUS ST60F-P 80PLUS BRONZE, STRIDER PLUS ST75F-P 80PLUS SILVER, STRIDER PLUS ST85F-P 80PLUS SILVER SILVERSTONE

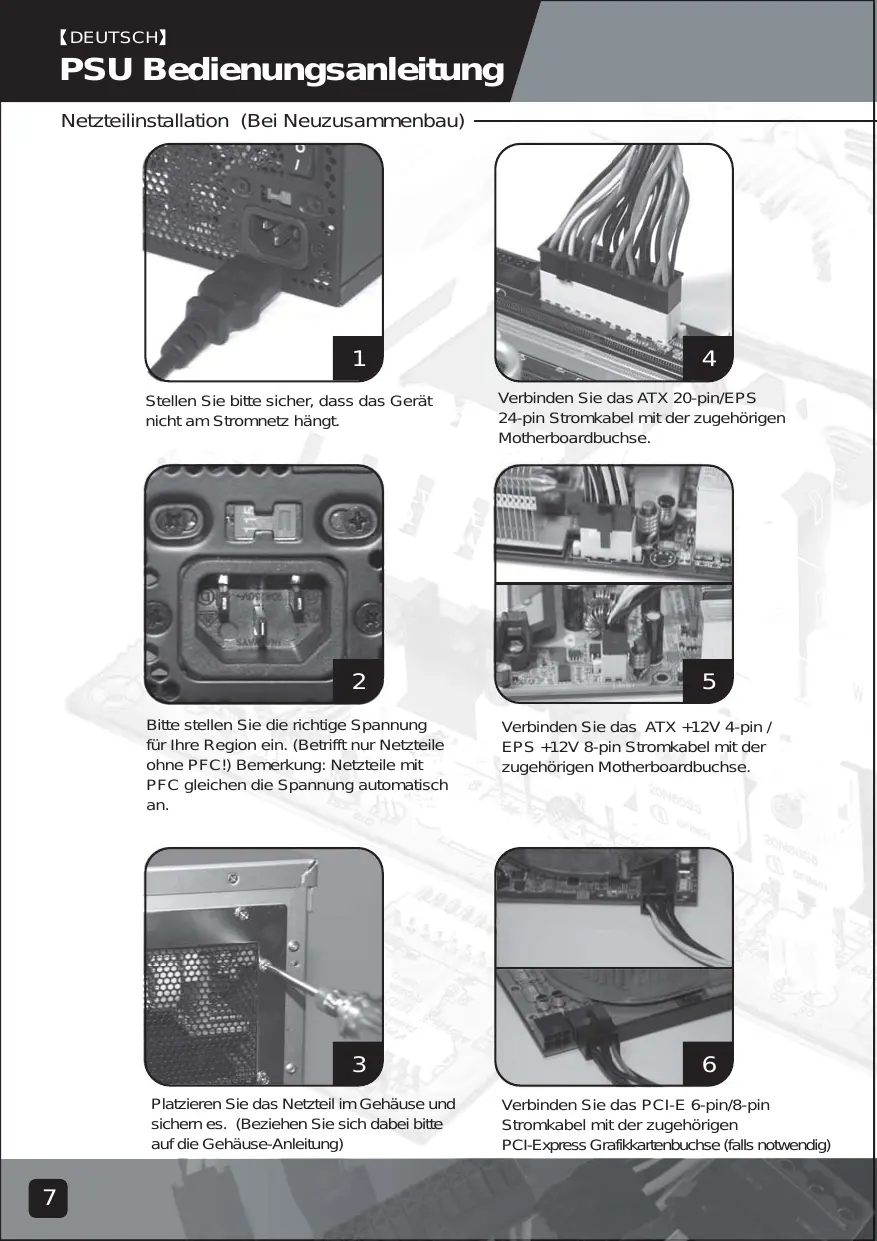

DEUTSCH PSU Bedienungsanleitung Netzteilinstallation (Bei Neuzusammenbau)

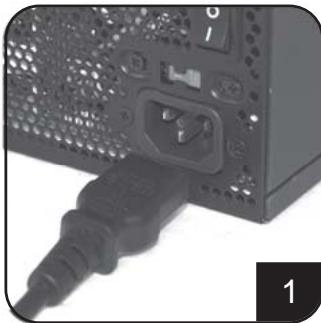

Stellen Sie bitte sicher, dass das Gerät nicht am Stromnetz hängt.

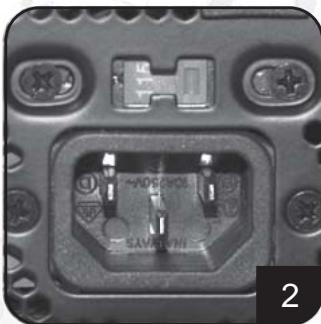

Bitte stellen Sie die richtige Spannung für Ihre Region ein. (Betrifft nur Netzteile ohne PFC!) Bemerkung: Netzteile mit PFC gleichen die Spannung automatisch an.

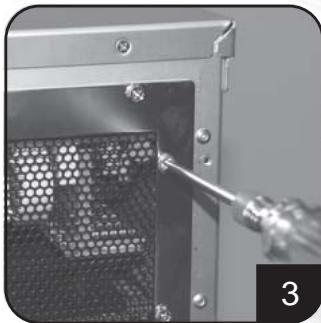

Platzieren Sie das Netzteil im Gehäuse und sichern es. (Beziehen Sie sich dabei bitte auf die Gehäuse-Anleitung)

Verbinden Sie das ATX 20-pin/EPS 24-pin Stromkabel mit der zugehörigen Motherboardbuchse.

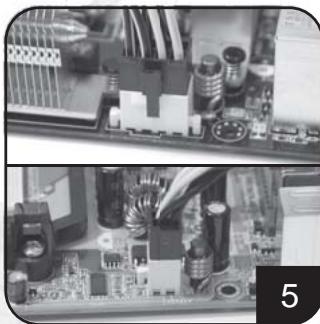

Verbinden Sie das ATX +12V 4-pin / EPS +12V 8-pin Stromkabel mit der zugehörigen Motherboardbuchse.

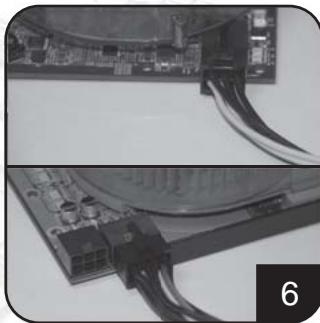

Verbinden Sie das PCI-E 6-pin/8-pin Stromkabel mit der zugehörigen PCI-Express Grafikkartenbuchse (falls notwendig) DEUTSCH PSU Bedienungsanleitung Netzteilinstallation (Bei Neuzusammenbau)

Verbinden Sie das SATA Stromkabel mit den SATA Festplatten oder Geräten.

Verbinden Sie das 4-pin PeripherieStromkabel mit den IDE Festplatten, optische Laufwerke oder anderen Geräte.

Verbinden Sie das 4-pin PeripherieStromkabel zu den Lüftern welche die peripheren Buchsen benutzen. (DC +12V)

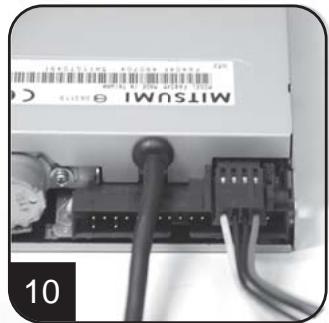

Verbinden Sie das kleine 4-pin Stromkabel mit dem Diskettenlaufwerk oder anderen kompatiblen Geräten.

Bauen Sie die Chassisabdeckung wieder zusammen und sichern Sie sie. (Beziehen Sie sich dabei bitte auf die Chassis Anleitung)

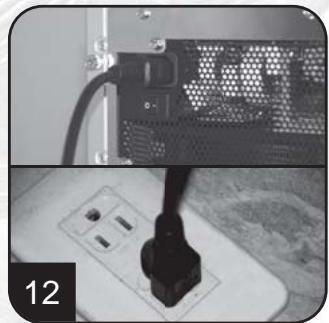

Verbinden sie das AC Stromkabel mit dem Netzteil. (Achtung: Benutzen sie keine Verteilerleisten. Falls es doch notwendig ist, kombinieren Sie diese bitte mit weiteren Hochleistungsgeräten, z.B.: Fernseher, Verstärker usw. kombinieren Sie sie mit anderen Hochleistungsgeräten wie Fernseher, Verstärker, usw.…)

DEUTSCH PSU Bedienungsanleitung Netzteilinstallation (Bei Neuzusammenbau) Schalten Sie das Netzteil auf “I” (I/O). Achtung: Das Netzteil befindet sich jetzt im Standby Modus. Die Stromzufuhr wird über Ihr Motherboard gesteuert. (Bitte beziehen Sie sich dazu auf die Motherboard Bedienungsanleitung)

Netzteilinstallation (Auswechseln)

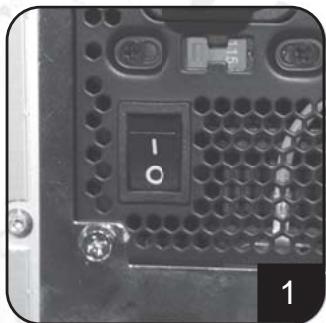

Nachdem Ihr PC heruntergefahren ist, schalten Sie das Netzteil auf die “O” Position um den Standby Betrieb zu deaktivieren und sicherzustellen das, das System keinen Strom mehr zieht.

Entfernen Sie das Stromkabel vom Netzteil.

Entfernen Sie alle Stromkabel die mit dem Motherboard, Videokarte, Festplatte und anderen Geräten verbunden sind.

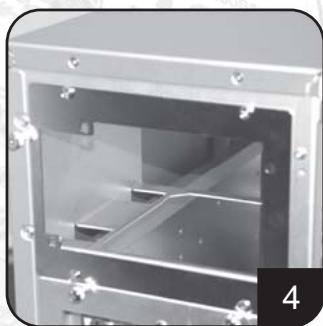

Entfernen Sie das Netzteil vom Chassis. (Beziehen Sie sich dabei bitte auf die Chassis Anleitung)

5. Bitte starten sie danach mit dem 1. Schritt der

Netzteilinstallation (Bei Neuzusammenbau)

DEUTSCH PSU Bedienungsanleitung Netzteilbenutzung: Bemerkungen und Warnungen

1. Das Netzteil beinhaltet hohe Spannungen, bitte öffnen sie das Netzteil nicht. Falls das

Gehäuse geöffnet wird besteht kein Garantieanspruch mehr.

2. Benutzen Sie das Netzteil nur unter sicheren und trockenen Bedingungen.

3. Bitte blockieren oder führen Sie keine Fremdkörper in die Lüfter oder andere

Öffnungen des Netzteiles ein.

4. Das AC Kabel das bei ihren Netzteil mitgeliefert wird wurde im wurde auf seine Qualität

und seine Funktionalität geprüft. Deshalb benutzen Sie nur das mitgelieferte Kabel mit ihren Netzteil. Der Einsatz AC Kabel welches fremd-produziert wurde kann zu Beschädigungen oder unerwarteten Ergebnissen in ihrem System oder Netzteil führen.

5. Das Produkt ist auf Einsatz im Haus ausgelegt.

Problembehandlung Falls ihr Netzteil nicht richtig funktioniert überprüfen Sie folgende Punkte:

1. Stellen Sie sicher, dass der Spannungsschalter für den Gebrauch in ihrer Region

eingestellt ist. (115V oder 230V). (Für Netzteile ohne PFC Funktion)

2. Stellen Sie sicher, dass das AC Stromkabel mit dem Netzteil verbunden ist.

3. Stellen Sie sicher, dass das Netzteil auf “I” gestellt ist.

4. Stellen Sie sicher, dass alle Kabel zum Motherboard, Videokarten, Festplatten und

anderen Geräten korrekt verbunden sind.

5. Schalten Sie das Netzteil auf “O” und somit aus. Warten Sie zirka 5 Minuten um den

Sicherheitsmechanismus zurückzusetzen. Danach schalten Sie wieder auf “I” und rebooten Sie das System. Achtung: Das Netzteil beinhaltet hohe Spannungen, bitte öffnen sie das Netzteil nicht. Falls das Gehäuse geöffnet wird besteht kein Garantieanspruch mehr.

DEUTSCH PSU Bedienungsanleitung Stromverbindungen

EPS 24-pin Motherboard Strombuchse/Stecker Unterstützt das neue ATX/BTX PC Motherboard Unterstützt EEB/CEB Server/Workstation Motherboard BLACK BLACK BLACK BLACK GND SENSE GND GND PCI-E 6-pin Strombuchse/Stecker Unterstützt hoch entwickelte PCI-Express Videokarten, einige hoch entwickelte Videokarten benötigen zwei PCI-E 6 pin Buchse/Stecker PCI-E 8 pin Strombuchse/Stecker Unterstützt hoch entwickelte PCI-Express Videokarten, einige hoch entwickelte Videokarten benötigen zusätzlich einen PCI-E 6-pin Stecker SATA Festplatten Strombuchse/Stecker Unterstützt neueste SATA Festplatten und Geräte YELLOW +12V BLACK GND BLACK GND RED +5V Standard 4-pin Peripherie-Strombuchse/Stecker Unterstützt IDE/SCSI Festplatten, Optische Laufwerke, Lüfter, usw.… YELLOW +12V BLACK GND BLACK GND RED +5V Small 4-pin Floppy Strombuchse/Stecker Unterstützt Standard Diskettenlaufwerke oder ähnliche Geräte. DEUTSCH PSU Bedienungsanleitung Stromverbindungen

Das Umwandlungskabel EPS 8-pin Stecker zusammengefügt werden und zu einem ATX 4-pin Stecker umgebaut Achtung :

1. Bitte fahren Sie ihr System herunter und schalten Sie auf “O” bevor sie ein Stromkabel

anschließen oder abstecken.

2. Alle Stecker sind markiert um einen falschen Anschluss zu vermeiden. Falls Sie die

Stecker nicht einfach verbinden können überprüfen Sie die Steckerrichtung bevor Sie es nochmals versuchen. Wenden Sie keine Gewalt an dadurch können Schäden an ihren Geräten auftreten

3. Das Umwandlungskabel (bild 5.10) kann nur mit dem EPS 8-pin Stecker

zusammengefügt werden und zu einem ATX 4-pin Stecker umgebaut werden. Eine falsche Verbindung wird das Netzgerät oder andere Einheiten in Ihrem System beschädigen! Die oben gezeigten Buchsen/Stecker können je nach Modell ihres Netzteils variieren. Garantie Produktkomponentenfehler oder Beschädigungen die aus fehlerhafter Produktion resultieren fallen unter die Garantieleistung. Beschädigungen mit den folgenden Konditionen werden unter SilverStone’s Gerichtsbarkeit repariert oder ersetzt.

1. Benutzung in Übereinstimmung mit den Instruktionen in dieser Bedienungsanleitung, kein

Missbrauch, übermäßiger Gebrauch, oder anderen unangebrachten Gebrauch.

2. Beschädigungen die nicht durch natürliche Katastrophen verursacht wurden.

(Gewitter, Feuer, Erdbeben, Flut, Salz, Sturm, Insekten, Tiere, usw.…)

3. Das Produkt wurde nicht zerlegt, modifiziert oder repariert. Komponenten nicht zerlegt oder

4. Die Garantiemarkierung wurde nicht entfernt oder gebrochen.

Verlust oder Beschädigungen die von den Konditionen in der Liste abweichen werden nicht von der Garantie gedeckt.
