BEDIENUNGSANLEITUNG C77V60N2 NEFF

Garantiebedingungen DEUTSCHLAND (DE) Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät,

die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw.

Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich

instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten

Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwer iger Ersatz geliefert.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue

Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. 6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung. Kundendienst-Zentren • Central-Service-Depots • Service Après-Vente • Servizio Assistenza • Centrale Servicestation • Asistencia técnica • Servicevaerkter • Apparatservice • Huolto DE Deutschland, Germany BSH Hausgeräte Service GmbH Zentralwerkstatt für kleine Hausgeräte Trautskirchener Straße 6 – 8 90431 Nürnberg Online Auftragsstatus, Pickup Service für Kaffeevollautomaten und viele weitere Infos unter: www.neff.de Reparaturservice* BE Belgique, België, Belgium BSH Home Appliances S.A. Avenue du Laerbeek 74 (Mo-Fr: 8:00-18:00 erreichbar) Laarbeeklaan 74 Tel.: 01801 33 53 03 mailto:cp-servicecenter@bshg.com 1090 Bruxelles – Brussel Tel.: 070 222 143 Ersatzteilbestellung* Fax: 024 757 293 (365 Tage rund um die Uhr erreichbar) mailto:bru-repairs@bshg.com Tel.: 01801 33 53 04 www.neff.be Fax: 01801 33 53 08 mailto:spareparts@bshg.com BG Bulgaria *) 3,9 Ct./Min. aus dem Festnetz, EXPO2000-service Mobilfunk max. 0,42 €/Min. Ks. Ljulin, bl.549/B - patrer 1359 Sofia AE United Arab Emirates, Tel.: 02 826 0148 اﻹﻣﺎرات اﻟﻌﺮﺑﻴّﺔ اﻟﻤﺘّﺤﺪة Fax: 02 925 0991 BSH Home Appliances FZE mailto:service@expo2000.bg Round About 13, Plot Nr MO-0532A BY Belarus, Беларусь 17312 Jebel Ali Free Zone ОДО "ЦБТ Сервис" Dubai ул. Якуба Коласа 52 Tel.: 04 881 4401 220113 Минск Fax: 04 881 4805 тел.: 172 66 24 00 mailto:gerasimovich@ AT Österreich, Austria centreenergy.com BSH Hausgeräte Gesellschaft mbH CH Schweiz, Suisse, Werkskundendienst Svizzera, Switzerland für Hausgeräte BSH Hausgeräte AG Quellenstrasse 2 Werkskundendienst 1100 Wien für Hausgeräte Tel.: 0810 240 260* Fahrweidstrasse 80 Fax: 01 605 75 51 212 8954 Geroldswil mailto:vie-stoerungsannahme@ mailto:ch-info.hausgeraete@ bshg.com bshg.com Hotline für Espresso-Geräte: Tel.: 0810 700 400* Service Tel.: 0848 840 040 www.neff.at Service Fax: 0848 840 041 *innerhalb Österreichs zum Regionaltarif mailto:ch-reparatur@bshg.com Ersatzteile Tel.: 0848 880 080 Ersatzteile Fax: 0848 880 081 mailto:ch-ersatzteil@bshg.com Neff GmbH Carl-Wery-Str. 34 / 81739 München // Germany 02/10 C77V60N02_Heft1_U_110321.indd 2 AU Australia Sampford & Staff Pty. Ltd. 421 Smith Street Fitzroy, Victoria 3065 Tel.: 1300 727 421 Fax: 1300 727 425 www.sampford.com.au 10/10 CY Cyprus, Κύπρος BSH Ikiakes Syskeves-Service 39, Arh. Makaariou III Str. 2407 Egomi/Nikosia (Lefkosia) Tel.: 77 77 807 Fax: 022 658 128 mailto:bsh.service.cyprus@ cytanet.com.cy CZ Česká Republika, Czech Republic BSH domácí spotřebiče s.r.o. Firemní servis domácích spotřebičů Pekařská 10b 155 00 Praha 5 Tel.: 0251 095 546 Fax: 0251 095 549 DK Danmark, Denmark BSH Hvidevarer A/S Telegrafvej 4 2750 Ballerup Tel.: 44 89 89 85 Fax: 44 89 89 86 mailto:BSH-Service.dk@ BSHG.com EE Eesti, Estonia SIMSON OÜ RAUA 55 10152 Tallinn Tel.: 0627 8730 Fax: 0627 8733 mailto:teenindus@simson.ee ES España, Spain En caso de avería llámenos al numero abajo indicado, le recogemos el aparato en su domicicilio. También puede comprar los accesorios y productos de mantenimiento de su cafetera. Tel.: 902 28 88 38 BSH Electrodomésticos España S. A. Servicio BSH al Cliente Polígono Malpica, Calle D, Parcela 96 A 50016 Zaragoza Tel.: 902 351 352 Fax: 976 578 425 mailto:CAU-Neff@bshg.com www.neff.es FI Suomi, Finland BSH Kodinkoneet Oy Sinimäentie 8 D, PL 66 02631 Espoo Tel.: 020 7510700 Fax: 020 7510790 FR France BSH Electroménager S.A.S. 50 rue Ardoin – BP 47 93401 SAINT-OUEN cedex Service interventions à domicile: Service Consommateurs: 0 892 698 210 (0,34 € TTC/mn) Service Pièces Détachées et Accessoires: 0 892 698 009 (0,34 € TTC/mn) www.neff-electromenager.com GB Great Britain BSH Home Appliances Ltd. Grand Union House Old Wolverton Road Wolverton Milton Keynes MK12 5PT To arrange an engineer visit, to order spare parts and accessories or for product advice please visit www.neff.co.uk or call Tel.: 0844 892 8989* *Calls from a BT landline will be charged at up to 3 pence per minute. A call set-up fee of up to 6 pence may app. GR Greece, Ελλάς BSH Ikiakes Siskeves A. B. E. Central Branch Service 17 km E.O. Athinon-Lamias & Potamou 20 145 64 Kifisia Greece – Athens Tel.: 2104 277 701 Fax: 2104 277 669 North-Greece – Thessaloniki Tel.: 2310 497 200 Fax: 2310 497 220 South-Greece – Heraklion/Kreta Tel.: 2810 325 403 Fax: 2810 324 585 Central-Greece – Patras Tel.: 2610 330 478 Fax: 2610 331 832 mailto:cs_gr_helpdesk@ bshg.com HU Magyarország, Hungary BSH Háztartási Készülék Kereskedelmi Kft. Háztartási gépek márkaszervize Királyhágó tér 8-9. 1126 Budapest Hibabejelentés Tel.: 01 489 5461 Fax: 01 201 8786 mailto:hibabejelentes@ bsh.hu Alkatrészrendelés Tel.: 01 489 5463 Fax: 01 201 8786 mailto:alkatreszrendeles@ bsh.hu IE Republic of Ireland BSH Home Appliances Ltd. Unit F4, Ballymount Drive Ballymount Industrial Estate Walkinstown Dublin 12 Service Requests, Spares and Accessories Tel.: 01450 2655 Fax: 01450 2520 www.neff.co.uk IL Israel, ישראל C/S/B Home Appliance Ltd. Uliel Building 2, Hamelacha St. Industrial Park North 71293 Lod Tel.: 08 9777 222 Fax: 08 9777 245 mailto:csb-serv@zahav.net.il IR Iran, رانیا Davood Haji AbdollahTehrani No. 223 North Africa Avenue Tehran Tel.: 21 2205 4524 / 4525 Fax: 21 2205 4600 mailto:commercial@neff.ir IT Italia, Italy BSH Elettrodomestici S.p.A. Via. M. Nizzoli 1 20147 Milano (MI) Numero verde 800 522822 mailto:mil-assistenza@ bshg.com www.neff.it KZ Kazakhstan, Қазақстан Kombitechnocenter Seyfulina No:422 480096 Almaty Tel.: 272 793 333 Fax: 272 798 383 mailto:cts_pavel@bk.ru LT Lietuva, Lithuania Senuku Prekybos Centras UAB. Jonavos g. 62 44192 Kaunas Tel.: 0372 12146 Fax: 0372 12165 www.senukai.lt LU Luxembourg BSH électroménagers S.A. 13-15, ZI Breedeweues 1259 Senningerberg Tel.: 26349 300 Fax: 26349 315 mailto: lux-service.electromenager@ bshg.com www.bsh.lu LV Latvija, Latvia Sia Olimpeks Elektroniks Ltd. Bullu street 70c 1067 Riga Tel.: 07 42 41 37 mailto:bt@olimpeks.lv MD Moldova S.R.L. "Rialto-Studio" ул. Щусева, 98 2012 Кишинев тел.: 022 23 81 80 факс: 022 23 81 80 10/10

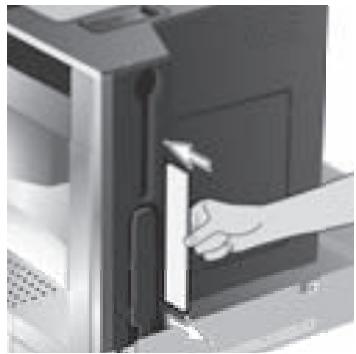

Deutsch | 3 Herzlichen Glückwunsch ... Zur Verwendung dieser Gebrauchsanleitung ... zum Kauf dieses Produktes. Mit diesem ein- und ausfahrbaren Espresso-Vollauto­ maten haben Sie ein hochwertiges und modernes Küchengerät erworben; es vereint innovative Technik, eine Vielzahl von Funktionen und Bedienkomfort. Sie können damit spielend leicht und schnell verschiedene wohlschmeckende Heißgetränke frisch bereiten – ob eine traditionelle Tasse Kaffee, einen bekömmlichen Milchkaffee oder Latte Macchiato, einen cremigen Cappuccino oder einen kräftigen Espresso. Gleichzeitig bietet Ihnen das Gerät zahlreiche Möglichkeiten, es ganz Ihrem individuellen Geschmack anzupassen. Damit Sie den Espresso-Vollautomaten mit all seinen Möglichkeiten und Funktionen auch zuverlässig und sicher nutzen können, machen Sie sich bitte vertraut mit seinen Bestandteilen, Funktionen, Anzeigen und Bedienelementen. Diese Gebrauchsanleitung möchte Ihnen dabei helfen. Nehmen Sie sich daher bitte etwas Zeit und lesen Sie sie, bevor Sie das Gerät in Betrieb nehmen. Die Umschlagseite dieser Anleitung können Sie vorne ausklappen. Dort finden Sie mit Nummern bezeichnete Geräteillustrationen, auf die in dieser Anleitung immer wieder verwiesen wird. Beispiel: „Wassertank (8)“. Neff Wenn Sie die Seite ausgeklappt lassen, können Sie immer schnell nachsehen, egal wo in der Anleitung Sie sich gerade befinden. Displayanzeigen und Tastenbeschriftungen werden in dieser Anleitung in einer anderen Schrift dargestellt als die, die Sie gerade lesen. So können Sie erkennen, dass es sich um einen Text handelt, der am Gerät angezeigt wird oder aufgedruckt ist: Beispiel: Espresso Dem Gerät ist eine Kurzanleitung beigefügt, in der Sie die wichtigsten Funktionen schnell nachschlagen können. Sie kann rechts außen am Gerät aufbewahrt werden. C77V60N2 | 03/2011 4 | Deutsch Inhalt

Aufbau und Bestandteile

Bedienelemente und Anzeige

Informationen am Display Einstellungen am Display Füllmenge anpassen Mahlgrad einstellen Wasserhärte ermitteln Tipps zum Energiesparen

Tägliche Pflege und Reinigung

Neff Netzschalter O/I Menü und Display Auszugssystem Zubehör Displaymeldungen Inbetriebnahme Allgemeines Sparmodus Gerät in Betrieb nehmen Getränkezubereitung Getränkeauswahl Doppelmahlung Ein Beispiel Zubereitung mit Kaffeepulver Zubereitung mit Milch Zwei Tassen auf einmal My coffee Milchschaum und warme Milch zubereiten Heißwasser beziehen

Informationen und Einstellungen Tägliche Pflege Milchsystem reinigen Brüheinheit reinigen Serviceprogramme

Zubehör, Lagerung, Entsorgung, Garantie

Zubehör Lagerung Entsorgung Garantie

Einfache Probleme selbst beheben

Technische Daten C77V60N2 | 03/2011 Deutsch | 5 Sicherheitshinweise Lesen Sie diese Gebrauchsanleitung vor der Benutzung des Gerätes sorgfältig durch, handeln Sie danach und bewahren Sie sie auf. Beachten Sie auch die beiliegende Kurz­anleitung. Dieser Espressovollautomat ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen ­bestimmt. Haushaltsähnliche Anwen­dun­gen umfassen z.B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Ho­tels und ähnlichen Wohneinrich­tungen. Er darf nur mit Frischwasser sowie den in dieser Anleitung beschriebenen Mitteln (Kaffee, Reinigungs-/Entkalkungsmittel) befüllt werden. Gerät nur in Innenräumen und bei Raumtemperatur verwenden. Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist. Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen. Neff Stromschlaggefahr! Gerät nur gemäß Angaben auf dem Typenschild anschließen und be­ treiben. Gerät nicht benutzen, wenn Gerät oder Zuleitung beschädigt ist. Im Fehler­fall das Gerät sofort mit dem Netzschalter vom Netz trennen. Anschließend den Netzste­ cker ziehen. Gerät nicht öffnen oder ausei­ nanderbauen. Netzkabel niemals in Wasser tauchen. Reparaturen am Gerät, z. B. eine beschädigte Zuleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden. Verletzungsgefahr! Nicht in das Mahlwerk greifen. Verbrennungsgefahr! Der Milchschäumer für Milch/Heiß­ wasser wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Verletzungsgefahr! Gerät vorsichtig aus dem Einbau­ möbel herausziehen und ein­ schieben, damit Finger nicht eingeklemmt werden. C77V60N2 | 03/2011 6 | Deutsch Lieferumfang Aufbau und Bestandteile siehe Übersichtsbild am Anfang der Anleitung (Siehe Illustration auf der ausklappbaren vorderen Innenseite dieser Anleitung) 1 Taste i (Informationen / Einstellungen) 2 Wähltaste Y (nach oben) 3 Display 4 versenkbarer Schwenkknopf 5 Wähltaste Z (nach unten) 6 Taste Start/Stop z 7 Netzschalter O/I 8 herausnehmbarer Wassertank 9 Bohnenbehälter mit Aromadeckel 10 Pulverschublade (Kaffeepulver/ Reinigungstablette) 11 Drehwähler für Mahlgrad 12 Milchschlauch 13 Pulverlöffel 14 Tür zur Brüheinheit 15 Türöffner zur Brüheinheit 16 Auslösetaste für den Auszug 17 Milchbehälter 18 Tropfschaleneinheit 19 herausnehmbarer Milchschäumer (Milch- / Heißwasserbezug) 20 höhenverstellbarer Kaffeeauslauf

Neff Espressovollautomat C77V60N2 Gebrauchsanleitung Filteranleitung Montageanleitung Pulverlöffel Milchschlauch Kurzanleitung Milchbehälter Wasserfilter Fett (Tube) Wasserhärtestreifen Milchschäumer C77V60N2 | 03/2011 Deutsch | 7 Bedienelemente und Anzeige Netzschalter O/I Mit dem Netzschalter O/I (7) wird das Gerät eingeschaltet oder vollständig ausgeschaltet (Stromzufuhr wird unterbrochen). Im „Sparmodus“ leuchtet im Display eine LED auf.

Menü und Display Um Ihnen die Bedienung des Gerätes so einfach wie möglich zu machen und gleichzeitig eine Vielzahl von Funktionen zur Verfügung zu stellen, ist das Gerät mit einer leicht verständlichen Menüführung ausgestattet. Damit können Sie mit nur wenigen Bedienschritten aus einer Fülle von Möglichkeiten wählen, wenn Sie sich kurz damit vertraut gemacht haben. Das Display zeigt die jeweils von Ihnen getroffene Programmauswahl und informiert Sie, beispielsweise wenn Sie Wasser oder Kaffee einfüllen oder ein Serviceprogramm ausführen müssen. Im Folgenden wird die grundlegende Menübedienung beschrieben.

Wichtig: Den Netzschalter während des Betriebs nicht betätigen. Gerät erst abschalten, nachdem Sie es durch Versenken des Schwenkknopfes in den „Sparmodus“ geschaltet haben. Dadurch wird das Gerät automatisch gespült.

i: Wenn Sie i kurz antippen, werden Ihnen Informationen angezeigt (siehe „Informationen am Display“). Wenn Sie i länger als drei Sekunden gedrückt halten, gelangen Sie in das Einstellungsmenü (siehe „Einstellungen am Display“). Y: Damit kann im Display (3) nach oben navigiert werden. Die Schrift des gerade aktiven Menüpunktes ist größer. Display: Das Display zeigt durch Symbole und Texte Einstellungen, laufende Vorgänge und Meldungen an. Versenkbarer Schwenkknopf : Nicht versenkt: Das Gerät ist eingeschaltet. Nach dem Einschalten spült das Gerät, außer es ist noch warm vom letzten Betrieb. C77V60N2 | 03/2011 8 | Deutsch Versenkt: Das Gerät befindet sich im „Sparmodus“. Nachdem das Gerät in den „Sparmodus“ geschaltet wurde, spült es, außer es wurde vorher kein Kaffee bezogen. Das Gerät ist betriebsbereit, wenn im Display (3) das Menü für die Getränkeauswahl zu sehen ist. Durch Schwenken des Schwenkknopfes können Einstellungen (z. B. Kaffeestärke oder -menge) vorgenommen und geändert werden. Das Gerät erkennt auch im „Sparmodus“ die Entnahme der Tropfschaleneinheit (18).

Z: Damit kann im Display (3) nach unten navigiert werden. Die Schrift des gerade aktiven Menüpunktes ist größer. Start/Stop z: Die Getränkebereitung oder ein Serviceprogramm startet. Durch erneutes Drücken von z (6) während der Getränkebereitung kann der Bezug vorzeitig gestoppt werden. X Abstellfläche abnehmen und am nun zugänglichen Griff darunter ziehen: Das Gerät fährt selbstständig in Auszugsposition 1. In dieser Position können Wasser, Bohnen, Kaffeepulver und Reinigungs- / Entkalkungstabletten eingefüllt sowie das Zubehör an der rechten Geräteseite entnommen werden. Um das Gerät ganz herauszufahren: X nochmals Auslösetaste (16) drücken und das Gerät von Hand in Position 2 herausziehen oder X Gerät am Griff ganz herausziehen. In der Auszugsposition 2 können die Brüheinheit entnommen und der Mahlgrad verstellt werden. Auszugssystem Das Gerät kann aus dem Einbaumöbel automatisch herausgefahren werden. Dazu: X Auslösetaste (16) drücken (Gerät muss dazu eingeschaltet sein) oder

Auszugsposition 1 Auszugsposition 2 Danach das Gerät wieder bis zum Anschlag in das Einbaumöbel zurückschieben. Während des Brühvorgangs ist das automatische Herausfahren gesperrt. Neff C77V60N2 | 03/2011 Deutsch | 9 Zubehör Der Espresso-Vollautomat hat besondere Fächer, um Zubehörteile (12, 13) und Kurzanleitung am Gerät zu verstauen. Diese befinden sich auf der rechten Seite und sind zugänglich, wenn das Gerät in Auszugsposition 1 herausgezogen ist. Displaymeldungen Im Display werden Ihnen außer dem aktuellen Betriebszustand verschiedene Meldungen angezeigt, die Ihnen Zustandsinformationen geben oder mitteilen, wenn Ihr Eingreifen erforderlich ist. Sobald Sie die erforderliche Maßnahme ausgeführt haben, verschwindet die Meldung und es wird wieder das Menü für Getränkeauswahl angezeigt. Informationen: Displaymeldung Bedeutung Wassertank bald leer Wassertank muss bald gefüllt werden Bohnenbehälter bald leer Bohnenbehälter muss bald gefüllt werden Gerät heizt auf; bitte haben Sie noch einen Moment Geduld Das Getränk kann entnommen werden Untertemperatur Bitte warten Sie können Ihr Getränk jetzt entnehmen Neff Aufforderungen zum Handeln: Displaymeldung Was Sie tun müssen Wassertank füllen Wassertank füllen Wassertank einsetzen Wassertank prüfen Tropfschale einsetzen Wassertank einsetzen Wassertank entnehmen und korrekt einsetzen Tropfschale einsetzen Tropfschale leeren Tropfschale leeren und reinigen Bohnenbehälter füllen Milchschäumer aufsetzen Brüheinheit einsetzen Tür schliessen Brüheinheit reinigen Service Filter wechseln Service Entkalken Service Reinigen Service Calc‘n‘Clean Kurzspülen Milchsystem

Bohnenbehälter füllen Milchschäumer aufsetzen Brüheinheit einsetzen und Tür schließen Brüheinheit reinigen Wasserfilter wechseln Serviceprogramm „Entkalken“ ausführen Serviceprogramm „Reinigen“ ausführen Serviceprogramm „Calc‘n‘Clean“ ausführen Milchsystem reinigen C77V60N2 | 03/2011 10 | Deutsch Inbetriebnahme Den Netzschalter während des Betriebs nicht betätigen. Gerät erst abschalten, wenn es im „Sparmodus“ ist, damit automatisch gespült wird. Allgemeines Nur reines Wasser ohne Kohlensäure und vorzugsweise Espresso- oder Vollautomaten-Bohnenmischungen in die entsprechenden Behälter füllen. Keine glasierten, karamellisierten oder mit sonstigen zuckerhaltigen Zusätzen behandelte Kaffeebohnen verwenden; sie verstopfen die Brüheinheit. Bei der ersten Benutzung oder wenn das Gerät längere Zeit nicht in Betrieb war, hat die erste Tasse Kaffee noch nicht das volle Aroma. Nach Inbetriebnahme des Espressovollautomaten wird eine feinporige und standfeste „Crema“ erst nach dem Bezug einiger Tassen dauerhaft erreicht. Der Espresso-Vollautomat ist ab Werk mit den Standardeinstellungen für optimalen Betrieb programmiert. Das Gerät schaltet nach einer Stunde automatisch in den „Sparmodus“. Diese Einstellung kann wie viele andere geändert werden (siehe „Auto off in“ im Kapitel „Einstellungen am Display“). Sparmodus Ist keine Tropfschale eingesetzt, kann das Gerät nicht eingeschaltet werden und es fließt kein Wasser aus dem Kaffeeauslauf. Die Meldung Tropfschale einsetzen erscheint. Diese Meldung erscheint auch, wenn die Tropfschale während des „Sparmodus“ herausgezogen wird. Die Meldung erlischt, wenn die Tropfschale wieder eingesetzt wird. Das Gerät befindet sich wieder im Sparmodus. Neff Gerät in Betrieb nehmen

1. Netzschalter (7) drücken.

2. Im Display erscheint die Sprachauswahl:

Einstellungen Sprache Deutsch English

3. Den versenkten Schwenkknopf (4)

drücken und die gewünschte Sprache auswählen, in der die weiteren Displaytexte erscheinen sollen. Es stehen folgende Sprachen zur Auswahl:

z (6) drücken; die ausgewählte Sprache ist gespeichert. Sie können die Spracheinstellung später jederzeit verändern (siehe „Einstellungen am Display“). C77V60N2 | 03/2011 Deutsch | 11

5. Gerät ausfahren (siehe „Auszugssystem“).

6. Wassertank (8) nach oben herausziehen,

ausspülen und mit frischem, kaltem Wasser füllen. Die Markierung „max“ beachten.

7. Den Wassertank (8) gerade einsetzen

und ganz nach unten drücken.

Getränkezubereitung Getränkeauswahl Im Menü für die Getränkeauswahl können Sie mit dem Schwenkknopf (4) Ihr Getränk wählen: Espresso

Kaff ee normal mittlere Tasse Espresso Kaffee Latte Macchiato Täglich frisches Wasser in den Wassertank füllen. Es sollte immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank sein.

8. Bohnenbehälter (9) mit Kaffeebohnen

füllen (Zubereitung mit Kaffeepulver: siehe Seite 13).

9. Gerät wieder in das Einbaumöbel

10. Das Gerät heizt nun auf und spült, etwas

Wasser läuft aus dem Kaffeeauslauf. Im Display erscheint das Menü für Getränkeauswahl: Espresso Kaff ee Latte Macchiato normal mittlere Tasse

11. Wasserhärte einstellen

(siehe „Einstellungen im Display“). Neff zu gleichen Teilen Espresso und Milchschaum; wird mit Milch aufgefüllt; wird bevorzugt in einem hohen Glas gereicht; Cappuccino 1/3 Espresso + 1/3 Milch + 1/3 Milchschaum; wird bevorzugt in einer Tasse gereicht; Milchkaffee 1/2 Kaffee + 1/2 Milch; wird bevorzugt in einer weiten Tasse gereicht; My coffee Milchschaum Warme Milch Heißwasser Kurzspülen Bei den meisten Getränkearten können Sie mit den Tasten Y (2) und Z (5) weitere Optionen auswählen, z. B. Kaffeestärke und -menge. Die jeweils verfügbaren Optionen werden immer unter der Getränkeart angezeigt. Innerhalb der mit Y (2) und Z (5) gewählten Optionen können Sie dann mit dem Schwenkknopf (4) Einstellungen vornehmen. C77V60N2 | 03/2011 12 | Deutsch Bei der Kaffeebereitung haben Sie folgende Möglichkeiten: Kaffeestärke:

mild normal stark doppelstark doppelstark extra Ein Beispiel Nehmen wir an, Sie möchten sich eine große Tasse milden Kaffee aus Bohnen bereiten.

1. Tasse unter den Kaffeeauslauf (20)

stellen: Kaffeemenge:

klein mittel groß Doppelmahlung Je länger der Kaffee gebrüht wird, desto mehr Bitterstoffe und unerwünschte Aromen werden gelöst. Geschmack und Bekömmlichkeit des Kaffees werden dadurch beeinträchtigt. Für die Stärkeeinstellungen doppelstark und doppelstark extra verfügt ihr Espresso-Vollautomat deswegen über eine spezielle Doppelmahl-Funktion. Nach der Hälfte der zubereiteten Menge wird erneut Kaffeepulver gemahlen und gebrüht, so dass jeweils nur die wohlschmeckenden und gut bekömmlichen Aromastoffe gelöst werden. Diese Funktion ist verfügbar für folgende Getränke: Kaffee (1 Tasse) Cappuccino (1 Tasse) Latte Macchiato (1 Glas) Milchkaffee (1 Tasse) My coffee (1 Tasse) Espresso (1 Tasse, mittel und groß)

2. Schwenken Sie den Schwenkknopf (4)

so oft, bis Kaffee in der Mitte der oberen Zeile angezeigt wird (die Schrift der aktiven Einstellung ist größer): Espresso Kaff ee Latte Macchiato normal mittlere Tasse

3. Drücken Sie nun einmal Z (5), um zur

Stärkeeinstellung zu gelangen. Die Stärkeeinstellung ist hervorgehoben: Kaff ee mild normal stark mittlere Tasse

4. Schwenken Sie den Schwenkknopf (4)

nach links, bis mild groß in der Mitte erscheint: Kaff ee mild normal mittlere Tasse

5. Drücken Sie erneut Z (5), um zur Mengeneinstellung zu gelangen. Nun ist die

Mengeneinstellung hervorgehoben: Kaff ee mild kleine Tasse Neff mittlere Tasse große Tasse C77V60N2 | 03/2011 Deutsch | 13

6. Schwenken Sie den Schwenkknopf

nach rechts, bis in der Mitte große Tasse steht: (4)

6. Mit dem Schwenkknopf

und Menge wählen: Espresso Kaff eepulver Kaff ee kleine Tasse mild mittlere Tasse große Tasse (4) Getränk 2 kleine Tassen

Ihr gewählter Kaffee wird zubereitet. Auf dieselbe Weise können Sie auch andere Kaffeearten in anderen Stärken und Mengen bereiten. Bei den Stärkeeinstellungen doppelstark und doppelstark extra brüht das Gerät zweimal hintereinander. Warten Sie, bis der Vorgang komplett abgeschlossen ist. Zubereitung mit Kaffeepulver Dieser Espresso-Vollautomat bietet auch die Möglichkeit, Kaffee aus Kaffeepulver zuzubereiten. Zur Dosierung ist ein Pulverlöffel beigefügt.

1. Gerät herausfahren und Pulverlöffel

2. Die Pulverschublade (10) öffnen.

mittlere Tasse große Tasse

7. Tasse unter den Kaffeeauslauf (20) stellen.

Der Kaffee wird gebrüht und läuft anschließend in die Tasse(n). Für eine weitere Tasse Kaffee erneut Kaffeepulver einfüllen und den Vorgang wiederholen. Wird innerhalb von 90 Sekunden kein Kaffee bezogen, entleert sich die Brühkammer automatisch, um einer Überfüllung vorzubeugen. Das Gerät spült. Zubereitung mit Milch Für einen optimalen Milchschaum bevorzugt kalte Milch mit einem Fettgehalt von mindestens 1,5 % verwenden.

1. Kaffeeauslauf (20) nach unten schieben.

Abdeckklappe abnehmen und Milchschäumer (19) herausziehen: 19 a

3. Maximal zwei gestrichene Löffel Kaffeepulver einfüllen.

Keine Bohnen und keinen löslichen Kaffee einfüllen.

4. Die Pulverschublade wieder schließen.

5. Gerät wieder einfahren.

2. Gerät ausfahren (siehe „Auszugssystem“).

3. Den mitgelieferten Milchschlauch entnehmen und mit dem Anschlussende am

Milchschäumer (19) anschließen. C77V60N2 | 03/2011 19 b 14 | Deutsch

4. Milchschäumer (19) aufstecken und

Milchschlauch (12) in die Kerbe drücken.

5. Abdeckklappe schließen.

6. Gerät wieder einfahren.

7. Gefäß mit Milch neben dem Milchschäumer abstellen. Milchschlauch in

das Gefäß einführen. Das eingekerbte Ende des Milchschlauches soll in die Milch eintauchen:

10. Einstellungen für Stärke und Menge

Zuerst wird nun Milch angesaugt, zubereitet und in die Tasse bzw. das Glas gefördert. Sofort danach wird der Kaffee vorgebrüht und läuft anschließend in die Tasse bzw. das Glas. Bei den Stärkeeinstellungen doppelstark und doppelstark extra brüht das Gerät zweimal hintereinander. Warten Sie, bis der Vorgang komplett abgeschlossen ist. Getrocknete Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung das Milchsystem reinigen (siehe „Milchsystem reinigen“). Zwei Tassen auf einmal

1. Zwei Tassen unter die beiden Kaffeeausläufe links und rechts stellen:

8. Tasse oder Glas unter den Kaffeeauslauf

9. Latte Macchiato, Cappuccino,

Milchkaffee oder My coffee (Ihre individuelle Kaffee-Milch-Mischung) durch Schwenken des Schwenkknopfs (4) auswählen. Im Display werden das gewählte Getränk sowie die Einstellung der Kaffeestärke und Kaffeemenge für dieses Getränk angezeigt: Kaff ee Latte Macchiato Cappuccino

2. Mit dem Schwenkknopf (4) Espresso

oder Kaffee wählen. Mit Z (5) und dem Schwenkknopf (4) die gewünschte Stärke einstellen.

3. Mit Z (5) zur Mengenauswahl wechseln.

In der Mengenauswahl den Schwenkknopf (4) so oft nach rechts schwenken, bis im Display 2 kleine Tassen angezeigt wird: normal mittleres Glas Neff C77V60N2 | 03/2011 Deutsch | 15 Kaff ee mild große Tasse 2 kleine Tassen 2 mittlere Tassen

4. Gewünschte Menge für die beiden

Tassen mit dem Schwenkknopf (4) einstellen (klein, mittel, groß).

5. z (6) drücken. Die beiden Tassen

werden gefüllt. Das Gerät brüht zweimal hintereinander, den kompletten Vorgang abwarten.

5. Mit Z (5) zur Stärkeauswahl wechseln.

Mit dem Schwenkknopf (4) die gewünschte Stärke einstellen: My coff ee mild normal

6. Mit Z (5) weiter zur Mengenauswahl

wechseln. Mit dem Schwenkknopf (4) die gewünschte Menge einstellen: normal kleine Tasse mittlere Tasse In der Einstellung My coffee können Sie individuell festlegen, in welchem Verhältnis Kaffee und geschäumte Milch gemischt werden sollen.

1. Den Milchschlauch (12) am Milchschäumer (19) anschließen (siehe „Zubereitung mit Milch“).

2. Gefäß mit Milch auf der Abstellfläche

abstellen. Milchschlauch (12) in das Gefäß einführen. Das eingekerbte Ende des Milchschlauches soll in die Milch eintauchen.

3. Tasse unter den Kaffeeauslauf stellen:

4. Mit dem Schwenkknopf

auswählen: Milchkaff ee My coff ee große Tasse Milch Espresso My coffee stark große Tasse

7. Mit Z (5) zur Auswahl des Mischverhältnisses wechseln. Mit dem Schwenkknopf

(4) in 20 %-Schritten das gewünschte Mischungsverhältnis einstellen: normal mittlere Tasse Espresso

Milch z (6) drücken; das Getränk wird im gewünschten Mischungsverhältnis bereitet. Die vorgenommenen Änderungen werden automatisch gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich. (4) My coffee Milchschaum mild große Tasse Neff C77V60N2 | 03/2011 16 | Deutsch Milchschaum und warme Milch zubereiten Heißwasser beziehen Verbrennungsgefahr! Der Milchschäumer (19) wird heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Für eine optimale Milchschaumqualität bevorzugt kalte Milch mit einem Fettgehalt von mindestens 1,5 % verwenden.

1. Den Milchschlauch (12) am Milchschäumer (19) anschließen (siehe „Zubereitung mit Milch“).

2. Tasse oder Glas unter den Auslauf des

Milchschäumers stellen.

3. Die gewünschte Einstellung

­Milchschaum oder Warme Milch durch Schwenken des Schwenkknopfs (4) auswählen: My coffee Milchschaum Verbrennungsgefahr! Der Milchschäumer (19), aus dem das Heißwasser fließt, wird heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Das Gerät kann auch Heißwasser bereiten, z. B. für Tee.

1. Tasse oder Glas unter den Kaffeeauslauf

2. Mit dem Schwenkknopf (4)

Heißwasser auswählen: Warme Milch

3. Mit Z (5) zur Temperaturwahl wechseln.

Mit dem Schwenkknopf (4) die gewünschte Temperatur einstellen: ∼ 80ºC z (6) drücken, Milchschaum (ca. 40 Sek.) oder warme Milch (ca. 60 Sek.) fließt aus dem Auslauf des Milch­schäumers. Durch erneutes Drücken von z (6) kann der Vorgang vorzeitig abgebrochen werden. Bei der Zubereitung von warmer Milch kann es zu pfeifenden Geräuschen kommen. Diese sind durch den Milchschäumer (19) technisch bedingt. Heißwasser ∼ 85ºC ∼ 90ºC

Heißwasser z (6) drücken; heißes Wasser fließt ca. 40 Sek. lang aus dem Auslauf des Milchschäumers. Durch erneutes Drücken von z (6) kann der Vorgang vorzeitig abgebrochen werden.

Wärmen Sie Tassen, vor allem kleine, dickwandige Espressotassen vor der Benutzung mit dem heißem Wasser an. Getrocknete Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung den Milchschäumer reinigen (­siehe „Milchsystem reinigen“). Neff C77V60N2 | 03/2011 Deutsch | 17 Informationen und Einstellungen Mit i (1) können Informationen abgerufen (antippen) und Einstellungen vorgenommen (mindestens drei Sekunden gedrückt halten) werden. Informationen am Display Im Info-Menü (Taste i (1) antippen) können folgende Informationen abgerufen werden: XX wann eine Entkalkung nötig ist XX wann eine Reinigung nötig ist XX wann ein Filterwechsel nötig ist XX wie viel Kaffee seit der Inbetriebnahme des Geräts bezogen wurden XX wie viele Milchgetränke bezogen wurden XX Menge des zubereiteten Heißwassers Einstellungen am Display i (1) mindestens drei Sekunden gedrückt halten; es erscheinen verschiedene Einstellmöglichkeiten:

Tassenfüllmenge Deutsch Mit Y (2) und Z (5) können Sie zwischen den verschiedenen Einstellungsmöglichkeiten wechseln; die jeweils aktive wird in großer Schrift dargestellt. Sie können die angezeigte aktuelle Einstellung mit dem Schwenkknopf (4) verändern. Um das Menü wieder zu verlassen drücken Sie noch mal i (1). Die vorgenommenen Änderungen werden automatisch gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich. Neff Folgende Einstellmöglichkeiten stehen Ihnen zur Verfügung: Sprache: Durch Schwenken des Schwenkknopfs (4) kann die Displaysprache ausgewählt werden. Tassenfüllmenge: Für jedes Kaffeegetränk und jede Tassengröße kann die Füllmenge separat eingestellt werden (siehe „Füllmenge anpassen“ auf Seite 18). Wasserhärte: Durch Schwenken des Schwenkknopfs (4) kann die gewünschte Wasserhärte (1, 2, 3 und 4) ausgewählt werden (siehe auch „Wasserhärte ermitteln und einstellen“). Kaffeetemperatur: Durch Schwenken des Schwenkknopfs (4) kann die Kaffeetemperatur eingestellt werden. Auto off in: Durch Schwenken des Schwenkknopfs (4) kann die Zeitspanne eingegeben werden, nach der das Gerät nach der letzten Getränkezubereitung automatisch in den „Sparmodus“ schaltet. Die Einstellung ist von 5 Minuten bis zu 8 Stunden möglich. Die voreingestellte Zeit ist eine Stunde; sie kann zum Energiesparen verkürzt werden. Kontrast: Der Kontrast im Display kann mit dem Schwenkknopf (4) von – 4 bis + 4 eingestellt werden; die Voreinstellung ist 0. Beleuchtung: Die Beleuchtung kann auf Aus, An (Standard­einstellung) oder Aus nach 5 Min. eingestellt werden. Wasserfilter: Jedes Mal, wenn ein neuer Wasserfilter in den Wassertank (8) eingesetzt wird, muss er gespült werden:

1. Wasserfilter in den Wassertank (8)

einsetzen und Tank bis zur Markierung „max“ mit Wasser füllen.

2. Durch Schwenken des Schwenkknopfs

(4) Y drücken wählen und z (6) drücken.

3. Einen Behälter mit 0,5 Liter Fassungsvermögen unter den Milchschäumer (19)

stellen. C77V60N2 | 03/2011 18 | Deutsch z (6) drücken. Wasser läuft nun erst durch den Filter, um ihn zu spülen, und anschließend in das Gefäß. Das Gefäß entleeren; das Gerät ist wieder betriebsbereit.

Durch das Spülen des Filters wird gleichzeitig die Einstellung für die Anzeige Service Filter wechseln aktiviert. Bei der Anzeige Service - Filter wechseln oder spätestens nach zwei Monaten ist die Wirkung des Filters erschöpft. Er muss aus hygienischen Gründen und damit das Gerät nicht verkalkt (Gerät kann Schaden nehmen) ausgetauscht werden. Ersatzfilter sind über den Handel oder den Kundendienst erhältlich (siehe „Zubehör“). Nach jedem Filterwechsel muss der Filter zunächst gespült werden. Dazu wie am Anfang dieses Kapitel beschrieben vorgehen. Wird kein neuer Filter eingesetzt, die Einstellung Wasserfilter auf Aus drehen. Ausführliche Informationen zum Wasserfilter können in der beiliegenden Filteranleitung nachgelesen werden. Wenn das Gerät längere Zeit nicht benutzt wurde (z. B. im Urlaub), sollte der eingesetzte Filter vor dem Gebrauch des Gerätes gespült werden; dazu einfach eine Tasse heißes Wasser beziehen. Weitere Einträge im Menü Einstellungen: Entkalken: Soll das Gerät jetzt entkalkt werden, z (6) drücken und das Entkalkungsprogramm starten (siehe „Entkalken“). Reinigen: Soll das Gerät jetzt gereinigt werden, z (6) drücken und das Reinigungsprogramm starten (siehe „Reinigen“). Neff Calc‘n‘Clean: Soll das Gerät gleichzeitig entkalkt und gereinigt werden, z (6) drücken und das Calc‘n‘Clean-Programm starten (siehe „Calc‘n‘Clean“). Werkseinstellung: Die eigenen Einstellungen können gelöscht und die Werkseinstellungen wieder aktiviert werden (Reset). Zur Aktivierung der Werkseinstellung z (6) drücken. Das Gerät kann auch folgendermaßen auf die Werkseinstellung zurückgesetzt werden:

1. Gerät mit Netzsschalter O/I

(7) ganz ausschalten.

2. Tasten Y (2) und Z (5) gleichzeitig

drücken, gedrückt halten und Gerät mit Netzschalter O/I (7) wieder einschalten. Die Werkseinstellungen sind wieder aktiviert. Füllmenge anpassen Die Füllmenge kann individuell an Ihre Tassen angepasst werden. Für jedes Kaffeegetränk und jede Tassengröße kann die Füllmenge separat eingestellt werden.

1. Zum Aufrufen der Grundeinstellungen

i (1) mindestens 3 Sekunden gedrückt halten.

2. Mit dem Schwenkknopf (4)

Tassenfüllmenge auswählen.

4. Mit dem Schwenkknopf (4) das Kaffeegetränk auswählen.

6. Mit dem Schwenkknopf (4) die Tassengröße auswählen.

8. Mit dem Schwenkknopf (4) die Füllmenge anpassen.

C77V60N2 | 03/2011 Deutsch | 19 Mit Y (2) gelangen Sie zurück zur Auswahl der Tassengröße und des Getränks. Zum Verlassen der Grundeinstellungen i (1) drücken. Die Einstellungen sind gespeichert. Wichtig: Die ausgewählte Menge in ml ist ein Richtwert und kann z.B. durch Crema-Bildung, Mahlgradeinstellung oder Milchart erheblich schwanken. Mahlgrad einstellen Mit dem Drehwähler für Mahlgrad (11) auf der Geräteoberseite kann die gewünschte Feinheit des Kaffeepulvers eingestellt werden:

Achtung: Den Mahlgrad nur bei laufendem Mahlwerk verstellen. Das Gerät kann sonst beschädigt werden. Die neue Einstellung macht sich erst ab der zweiten Tasse Kaffee bemerkbar. Tipp: Bei dunkel gerösteten Bohnen einen feineren, bei helleren Bohnen einen gröberen Mahlgrad einstellen. Wasserhärte ermitteln Bei diesem Gerät ist die Wasserhärte einstellbar. Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss. Ab Werk ist die Wasserhärte 4 voreingestellt. Die Wasserhärte kann mit dem beiliegenden Teststreifen festgestellt oder bei der örtlichen Wasserversorgung erfragt werden. Den Teststreifen kurz in Wasser tauchen, leicht abschütteln und nach einer Minute das Ergebnis ablesen. Wasserhärtegrade und Einstellstufen: Stufe Wasserhärtegrad Deutsch (°dH) Französisch (°fH) 1-7

1. Gerät ganz herausfahren

(siehe „Auszugssystem“).

2. In Menü für Getränkeauswahl Espresso

4. Bei laufendem Mahlwerk den Drehwähler (11) von feines Kaffeepulver auf

gröberes Kaffeepulver oder umgekehrt einstellen. Neff C77V60N2 | 03/2011 20 | Deutsch Tipps zum Energiesparen X Der Espresso-Vollautomat schaltet

automatisch nach einer Stunde (Werkseinstellung) in den „Sparmodus“. Im „Sparmodus“ verbraucht das Gerät sehr wenig Energie, überwacht aber weiter alle sicherheitsrelevanten Funktionen, um Schäden zu vermeiden. Die voreingestellte Zeit von einer Stunde kann verkürzt werden (siehe „Auto off in“ im Kapitel „Einstellungen am Display“). Das Gerät verbraucht dann noch weniger Energie. Durch Versenken des Schwenkknopfes wird das Gerät in den „Sparmodus“ versetzt. Wird das Gerät nicht benutzt: am Netzschalter ausschalten. Kaffee- oder Milchschaumbezug nach Möglichkeit nicht unterbrechen. Vorzeitiger Abbruch führt zu erhöhtem Energieverbrauch und zu einer schnelleren Füllung der Tropfschale. Das Gerät immer entkalken, wenn Service - Entkalken angezeigt wird (siehe „Entkalken“), um Kalkablagerungen zu vermeiden. Kalkrückstände führen zu einem höheren Energieverbrauch. Tägliche Pflege und Reinigung Stromschlaggefahr! Vor der Reinigung das Gerät mit dem Netzschalter ausschalten. Keinen Dampfreiniger benutzen. Tägliche Pflege

1. Das Gehäuse täglich mit einem weichen,

feuchten Tuch abwischen.

2. Keine scheuernden Tücher oder Reinigungsmittel verwenden.

3. Rückstände von Kalk, Kaffee, Milch und

Entkalkungslösung immer sofort entfernen. Unter solchen Rückständen kann sich Korrosion bilden.

4. Keine alkohol- oder spiritushaltigen Reinigungsmittel auf den Hochglanzflächen

5. Den Wassertank (8) nur mit Wasser

6. Tropfblech (18 a) abnehmen. Tropfschale

(18 c) herausziehen. Blende der Tropfschale (18 b) abnehmen. Wasser und Kaffeesatz (18 d) entleeren. Schale reinigen oder in den Geschirrspüler geben. Tropfblech (18 a) und Blende der Tropfschale (18 b) nicht in den Geschirrspüler geben. 18 a Neff 18 b 18 c 18 d C77V60N2 | 03/2011 Deutsch | 21

7. Der Deckel und die Isolierhülle des

Milchbehälters dürfen nur mit einem feuchten Tuch leicht abgewischt werden. Nicht in den Geschirrspüler geben.

8. Innenraum des Gerätes (Aufnahme

Schalen) auswischen.

9. Milchsystem reinigen (im Folgenden

10. Alle Teile wieder einsetzen.

Tropfschale (18  c) und Kaffeesatzbehälter (18  d) sollten täglich geleert und gereinigt werden, um Schimmelbildung zu vermeiden. Wenn das Gerät im kalten Zustand eingeschaltet oder nach Bezug von Kaffee in „Sparmodus“ versetzt wird, spült das Gerät automatisch. Das Leitungs­system im Inneren des Gerätes reinigt sich somit selbst. Sollte das Gerät längere Zeit (z. B. Urlaub) nicht benutzt werden, das komplette Gerät einschließlich Milchsystem und Brüheinheit gründlich reinigen. Neff Milchsystem reinigen Verbrennungsgefahr! Der Milchschäumer (19) wird heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Kurzspülen Milchsystem Y Die Meldung erscheint XX wenn nach der Benutzung nicht gereinigt wurde XX kurz bevor das Gerät automatisch in den Sparmodus schaltet und vorher nicht gereinigt wurde. Wenn diese Meldung erscheint, starten Sie mit Schritt 2 unter „Kurzspülen Milchsystem“. Milchsystem nach jeder Benutzung reinigen. Alle Teile können auch in den ­Geschirrspüler gegeben werden. Kurzspülen Milchsystem:

1. Im Menü für Getränkeauswahl den

Eintrag Kurzspülen auswählen und z (6) drücken.

2. Eine Tasse unter den Milchschäumer

(19) stellen und das Ende des Milchschlauchs in die Tasse geben.

3. z (6) drücken. Das Gerät füllt nun

­automatisch Wasser in die Tasse und saugt es zum Spülen über den Milchschlauch wieder an. Nach ca. 1 Min. ist der Spülvorgang abgeschlossen.

4. Tasse leeren und Milchschlauch reinigen.

C77V60N2 | 03/2011 22 | Deutsch Reinigen Milchsystem:

1. Milchschäumer zum Reinigen zerlegen.

Kaffeeauslauf (20) nach unten schieben. Abdeckklappe abnehmen und Milchschäumer (19) herausnehmen:

4. Den Türöffner (15) greifen und die Tür (14)

zur Brüheinheit nach hinten aufklappen:

2. Die Aufnahme des Milchschäumers (19)

mit einem weichen Tuch reinigen.

3. Milchschäumer zerlegen (19 a und 19 b).

4. Die Teile entweder mit Hand spülen oder

in den Geschirrspüler (Besteckkorb) geben.

5. Die einzelnen Teile wieder zusammenstecken und in das Gerät einsetzen. Bis

zum Anschlag nach hinten drücken.

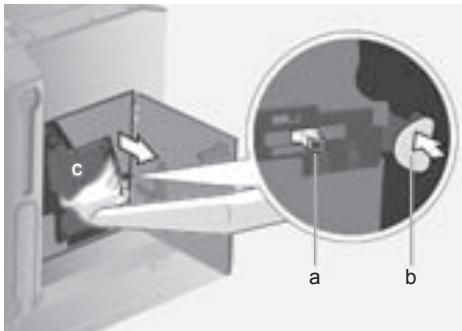

5. Die rote Verriegelung (a) an der Brüheinheit ganz nach vorne schieben:

6. Die rote Taste (b) drücken und die

Brüheinheit (c) an den Griffmulden fassen und vorsichtig herausnehmen: Brüheinheit reinigen Zusätzlich zum automatischen Reinigungsprogramm sollte die Brüheinheit regelmäßig zum Reinigen entnommen werden. Achtung: Brüheinheit ohne Spülmittel reinigen und nicht in den Geschirrspüler geben.

1. Gerät ganz ausfahren

(siehe „Auszugssystem“).

2. Gerät mit (4) in den „Sparmodus“

3. Mit dem Netzschalter O/I (7) komplett

ausschalten; kein Symbol darf mehr leuchten. Neff C77V60N2 | 03/2011 Deutsch | 23

7. Die Brüheinheit unter fließendem Wasser

8. Den Geräte-Innenraum gründlich reinigen, eventuell vorhandene Kaffeereste

9. Brüheinheit und Geräte-Innenraum

10. Die Brüheinheit (c) bis zum Anschlag

11. Die rote Verriegelung (a) ganz nach hinten schieben und die Tür (14 ) schließen.

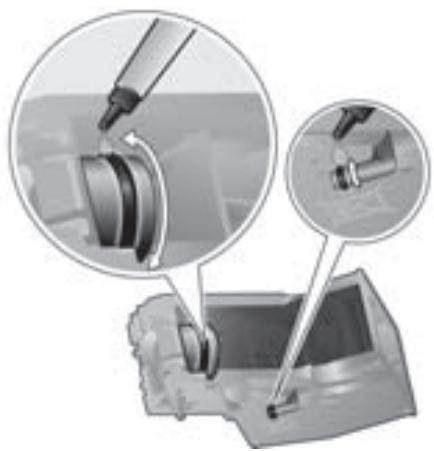

Dazu auf die Dichtungen ein speziell dafür abgestimmtes Fett (Best.Nr. 311368) rundum dünn auftragen. Serviceprogramme In gewissen Zeitabständen erscheint je nach Benutzung des Gerätes im Display anstatt der Kaffeeauswahl eine der folgenden Anzeigen:

Hinweis: Nach dem gründlichem Reinigen sollten die Dichtungen in der Brüheinheit zur optimalen Pflege regelmäßig gefettet werden. Neff Service - Entkalken i-Taste 3 Sek. Service - Calc'n'Clean i-Taste 3 Sek. C77V60N2 | 03/2011 24 | Deutsch Dann sollte unverzüglich der Wasserfilter gewechselt bzw. das Gerät mit dem entsprechenden Programm gereinigt oder entkalkt werden (auf den nächsten Seiten beschrieben). Das Gerät kann sonst beschädigt werden. Die Serviceprogramme können auch manuell im Einstellungs­menü gestartet werden (siehe „Einstellungen am Display“). Flüssigkeiten nicht trinken. Zum Entkalken niemals Essig, Mittel auf Essigbasis, Zitronensäure oder Mittel auf Zitronensäurebasis verwenden. Zum Entkalken und Reinigen ausschließlich die dafür geeigneten Tabletten verwenden. Sie wurden speziell für diesen Espresso-Vollautomaten entwickelt und können im Handel und über den Kundendienst nachgekauft werden (siehe „Zubehör“). Keinesfalls Entkalkungstabletten oder andere Entkalkungsmittel in die Pulverschublade (10) für Reinigungstabletten einfüllen. Ist ein Filter in den Wassertank (8) eingesetzt, diesen unbedingt vor dem Start des Serviceprogramms entfernen und erst nach Beendigung des Programms wieder einsetzen. Das Serviceprogramm keinesfalls unterbrechen. Wird eines der Serviceprogramme z. B. durch Stromausfall unterbrochen, wie folgt vorgehen:

1. Den Wassertank (8) spülen und frisches

Wasser bis zur Markierung „max“ einfüllen.

2. z (6) drücken; das Reinigungs­

programm läuft jetzt ca. 3 Minuten: Reinigungsprogramm läuft... Das Gerät ist wieder betriebsbereit. Neff Entkalken Bei der Anzeige Service - Entkalken i (1) mindestens drei Sekunden gedrückt halten. Es erscheint: Entkalken Y drücken oder Zum Starten ohne Anzeige (siehe „Einstellung am Display“) i (1) mindestens drei Sekunden gedrückt halten und Entkalken Y drücken auswählen. z (6) drücken, das Display führt Sie durch das Programm: Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Ist der Milchschäumer nicht eingesetzt, erscheint die Meldung: Milchschäumer aufsetzen Milchschäumer (19) einsetzen. Einen Behälter mit mindestens 0,5 Liter Fassungsvermögen unter den Milchschäumer (19) stellen. z (6) drücken. Behälter unter Milchschäumer stellen Ist der Wasserfilter aktiviert, ­erscheint die Meldung: Wasserfilter entfernen Y Wasserfilter entfernen und z (6) drücken.

Lauwarmes Wasser in den leeren Wassertank (8) bis zur Markierung „0,5 l“ einfüllen und zwei Entkalkungstabletten darin auflösen. z (6) drücken, das 0,5 l Wasser + Entkalker einfüllen C77V60N2 | 03/2011 Deutsch | 25 Entkalkungsprogramm läuft jetzt ca. 20 Minuten: Entkalkungsprogramm läuft... Ist zu wenig Entkalkungslösung im Wassertank, erscheint die Meldung: Zu wenig Entkalker Entkalker nachfüllen Lauwarmes Wasser in den leeren Wassertank (8) bis zur Markierung „0,5 l“ einfüllen und zwei Entkalkungstabletten darin auflösen. z (6) drücken. Das Entkalkungsprogramm wird fortgesetzt. Wassertank spülen und füllen Y Den Wassertank spülen und frisches Wasser bis zur Markierung „max“ einfüllen. z (6) drücken, das Entkalkungsprogramm läuft jetzt ca. 1 Minute und spült: Entkalkungsprogramm läuft... Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen. Das Gerät ist fertig entkalkt und wieder betriebsbereit. Reinigen Bei der Anzeige Service - Reinigen i (1) mindestens drei Sekunden gedrückt halten. Es erscheint: Reinigen Y drücken oder Zum Starten ohne Anzeige (siehe „Einstellung am Display“) i (1) mindestens drei Sekunden gedrückt halten und Reinigen Y drücken auswählen. Neff z (6) drücken, das Display führt Sie durch das Programm: Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Reinigungsprogramm läuft... Pulverschublade öffnen Gerät ausfahren und Pulverschublade (10) öffnen. Reinigungstablette einwerfen Schublade schließen Eine Reinigungstablette in die Pulverschublade einwerfen und Schublade wieder schließen. Y drücken z (6) drücken; das Reinigungsprogramm läuft jetzt ca. 7 Minuten: Reinigungsprogramm läuft... Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Das Gerät ist wieder betriebsbereit. Calc‘n‘Clean Calc‘n‘Clean kombiniert die Einzelfunktionen Entkalken und Reinigen. Liegt die Fälligkeit der beiden Programme nah beieinander, schlägt der Espresso-Vollautomat automatisch dieses Serviceprogramm vor. Bei der Anzeige Service - Calc‘n‘Clean i (1) mindestens drei Sekunden gedrückt halten. Es erscheint: Calc‘n‘Clean Y drücken oder C77V60N2 | 03/2011 26 | Deutsch Zum Starten ohne Anzeige (siehe „Einstellung am Display“) i (1) mindestens drei Sekunden gedrückt halten und Calc‘n‘Clean Y drücken auswählen. z (6) drücken, das Display führt Sie durch das Programm: Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Ist der Milchschäumer nicht eingesetzt, erscheint die Meldung: Milchschäumer aufsetzen Milchschäumer (19) einsetzen. Behälter unter Milchschäumer stellen Y Einen Behälter mit mindestens einem ­Liter Fassungsvermögen unter den Milchschäumer (19) stellen. z (6) drücken; das Gerät spült zweimal: Reinigungsprogramm läuft...

Lauwarmes Wasser in den leeren Wassertank (8) bis zur Markierung „0,5 l“ einfüllen und zwei Entkalkungstabletten darin auflösen. z (6) drücken, das Entkalkungsprogramm läuft jetzt ca. 20 Minuten: 0,5 l Wasser + Entkalker einfüllen Entkalkungsprogramm läuft... Ist zu wenig Entkalkungslösung im Wassertank, erscheint die Meldung: Zu wenig Entkalker Entkalker nachfüllen Lauwarmes Wasser in den leeren Wassertank (8) bis zur Markierung „0,5 l“ einfüllen und zwei Entkalkungstabletten darin auflösen. z (6) drücken. Das Entkalkungsprogramm wird fortgesetzt. Wassertank spülen und füllen Y Den Wassertank spülen und frisches Wasser bis zur Markierung „max“ ­einfüllen. z (6) drücken, das Entkalkungs­ programm läuft jetzt ca. 1 Minute: Pulverschublade öffnen Entkalkungsprogramm läuft... Reinigungstablette einwerfen Schublade schließen Reinigungsprogramm läuft... Gerät ausfahren und Pulverschublade (10) öffnen. Eine Reinigungstablette in die Pulverschublade einwerfen und Schublade wieder schließen. Ist der Wasserfilter aktiviert, ­erscheint die Meldung: Wasserfilter entfernen Y Wasserfilter entfernen und z (6) drücken. Neff Anschließend läuft ca. 7 Minuten das Reinigungsprogramm und spült das Gerät: Tropfschale leeren Tropfschale (18) leeren. Tropfschale einsetzen Tropfschale wieder einsetzen. Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen. Das Gerät ist fertig gereinigt und wieder betriebsbereit. C77V60N2 | 03/2011 Deutsch | 27 Zubehör, Lagerung, Entsorgung, Garantie Zubehör Folgendes Zubehör ist im Handel und über den Kundendienst erhältlich: Zubehör Bestellnummer Handel Kundendienst Reinigungs­ tabletten TZ60001

Wasserfilter TZ70003

Lagerung Um Frostschäden bei Transport und Lagerung zu vermeiden, muss das Gerät vorher vollständig entleert werden. Das Gerät muss dazu betriebsbereit sein, der Wassertank (8) gefüllt.

1. Ein großes, schmales Gefäß unter den

Milchschäumer (19) stellen.

2. Die Einstellung Milchschaum am

­Display auswählen, z (6) drücken und ca. 15 Sekunden dampfen lassen. My Coffee Milchschaum Warme Milch

3. Mit dem Netzschalter O/I (7) das Gerät

4. Den Wassertank (8) und die Tropfschale

(18) entleeren. Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege informieren Sie sich bitte beim Fachhändler. Garantie Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland finden Sie auf der nächsten Seite und die Adressen auf den hinteren Umschlagseiten dieses Heftes. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der Webadresse auf der Rückseite hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Änderungen vorbehalten. C77V60N2 | 03/2011 28 | Deutsch Einfache Probleme selbst beheben Problem Ursache Abhilfe Displayanzeige Bohnen fallen nicht ins Mahlwerk (zu ölige Bohnen). Eventuell Kaffeesorte wechseln. Leeren Bohnenbehälter mit einem trockenen Tuch auswischen. Kein Teewasserbezug möglich. Der Milchschäumer oder die Aufnahme des Milch­schäu­ mers ist verstopft. Milchschäumer oder Aufnahme reinigen. Zu wenig Milchschaum oder zu flüssiger Milchschaum. Der Milchschäumer saugt keine Milch an. Der Milchschäumer oder die Aufnahme des Milchschäu­ mers ist verstopft. Milchschäumer oder Aufnahme reinigen. Das Gerät ist stark verkalkt. Gerät entkalken. Ungeeignete Milch. Milch mit 1,5 % Fettgehalt verwenden. Der Milchschäumer (19) ist nicht richtig zusammen­­gesetzt. Milchschäumerteile befeuchten und fest zusammenpressen. Der Mahlgrad ist zu fein. Das Kaffeepulver ist zu fein. Den Mahlgrad gröber stellen. Gröberes Kaffeepulver verwenden. Das Gerät ist stark verkalkt. Gerät entkalken. Ungeeignete Kaffeesorte. Kaffeesorte mit höherem Anteil an Robusta-Bohnen verwenden. Die Bohnen sind nicht mehr röstfrisch. Frische Bohnen verwenden. Der Mahlgrad ist nicht auf die Kaffeebohnen abgestimmt. Mahlgrad auf fein einstellen. Der Mahlgrad ist zu grob eingestellt oder das Kaffeepulver ist zu grob. Mahlgrad feiner stellen oder feineres Kaffeepulver verwenden. Ungeeignete Kaffeesorte. Dunklere Röstung verwenden. Bohnenbehälter füllen. Trotz gefüllten Bohnenbehälters mahlt das Gerät keine Kaffeebohnen. Kaffee läuft nur tropfen­ weise oder es fließt kein Kaffee mehr. Kaffee hat keine „Crema“ (Schaumschicht). Der Kaffee ist zu „sauer“. Neff C77V60N2 | 03/2011 Deutsch | 29 Einfache Probleme selbst beheben Problem Ursache Abhilfe Der Kaffee ist zu „bitter“. Der Mahlgrad ist zu fein eingestellt oder das Kaffeepulver ist zu fein. Mahlgrad gröber stellen oder gröberes Kaffeepulver verwenden. Ungeeignete Kaffeesorte. Kaffeesorte wechseln. Displayanzeige Störung Bitte Hotline anrufen. Im Gerät ist ein Fehler. Hotline anrufen (siehe hintere Umschlagseiten). Der Wasserfilter hält nicht im Wassertank. Der Wasserfilter ist nicht richtig befestigt. Wasserfilter gerade und fest in den Tankanschluss drücken. Der Kaffeesatz ist nicht kompakt und zu nass. Der Mahlgrad ist zu fein oder zu grob eingestellt oder es wird zu wenig Kaffeepulver verwendet. Mahlgrad gröber oder feiner stellen oder 2 gestrichene Messlöffel Kaffeepulver verwenden. Displayanzeige Verschmutzte Brüheinheit. Brüheinheit reinigen. Zuviel Pulverkaffee in der Brüheinheit. Brüheinheit reinigen. (Maximal 2 gestrichene Pulverlöffel mit Kaffeepulver einfüllen). Der Mechanismus der ­Brüheinheit ist schwer­gängig. Brüheinheit entnehmen und mit einem speziell dafür abgestimmtem Fett (Best. Nr. 311368) behandeln, siehe Kapitel „Tägliche Pflege und Reinigung“. Brüheinheit reinigen. Stark schwankende Kaffee- Das Gerät ist verkalkt. bzw. Milchschaumqualität. Das Gerät nach Anleitung mit zwei Entkalkungs­tabletten entkalken. Tropfwasser auf innerem Geräteboden bei entnommener Tropfschale. Tropfschale erst einige Sekunden nach dem letzten Getränkebezug entnehmen. Tropfschale zu früh entnommen. Können Probleme nicht behoben werden, nicht versuchen, den Fehler selbst zu finden, das Gerät auseinanderzubauen oder selbst zu reparieren. Hotline anrufen (siehe hintere Umschlagseiten). Neff C77V60N2 | 03/2011 30 | Deutsch Technische Daten Elektrischer Anschluss (Spannung/Frequenz) 220-240 V / 50-60 Hz Leistung der Heizung 1700 W Maximaler Pumpendruck, statisch 19 bar Maximales Fassungsvermögen Wassertank (ohne Filter) 2,5 l Maximales Fassungsvermögen Bohnenbehälter 1000 g Länge der Zuleitung 150 cm Abmessungen (H x B x T) 454 x 594 x 535 mm Gewicht, ungefüllt 25,9 kg Art des Mahlwerks Keramik Neff C77V60N2 | 03/2011 English | 31 Congratulations ... How to use these instructions ... on purchasing this product. With this deployable fully automatic espresso machine you have acquired a high-quality modern kitchen appliance of innovative design which combines a multitude of functions with easy operation. It will enable you to prepare a variety of delicious hot drinks quickly and simply – whether you’re in the mood for a traditional cup of coffee, a smooth milk coffee or latte macchiato, a creamy cappuccino or an invigorating espresso. At the same time the appliance offers you a wide range of options for adapting it to your individual taste. To ensure that you can use this fully automatic espresso machine with all its functions and features reliably and safely, we would like you to familiarize yourself with its components, functions, displays and controls. These instructions are designed to help you. So please take the time to read them before you switch on the appliance. If you unfold the front cover of these instructions you will find illustrations of the appliance with numbered parts. These numbers are referred to throughout the text, e.g. “Water tank (8)”. Neff If you leave the cover page unfolded, you can always refer back to it quickly, wherever you are in the instructions. Displays and lettering on buttons are always shown in a different font from the text of the instructions so that you can easily recognize what is displayed or printed on the appliance. Example: Espresso The appliance comes with a quick reference guide on which you can find the most important functions at a glance. It can be stored in the outer compartment on the right of the appliance. C77V60N2 | 03/2011 32 | English Contents
