BEDIENUNGSANLEITUNG EEEBOX PC EB1033-B014E ASUS

Copyright © 2012 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.

Kein Teil these Handbuch, einschließlich der darin beschriebenen Produkte und Software, daß ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. ("ASUS") in irgendeiner Form, ganz gleich auf welche Weise, verwielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

In diesen Handbuch angegebene Produkt- und Firmennamen konnen u.U. eingetragene Warenzeichen oder Urheberrechte der entsprechenden Firmen sein und dieren nur der Identifizierung oder Erklärung zu Gunsten des Eigentümers, ohne Rechte verletzen zu wollen.

Es wurden keine Mühen gescheut, den Inhalt theses Handbuchs korrekt und aktuell zu gestalten. Dennoch kann für dieichtigkeit des Inhalts keine Haftbarkeit übernommen werden. Der Hersteller besteht sich das Recht vor, jederzeit ohne Vorankündigung Änderungen am Handbuch vorzunehmen.

Inhalt

Erklärungen. 4

Erklärung der Federal Communications Commission ....4

Sicherheitsinformationen 9

Hinweise fur diesen Handbuch 12

Willkommen 13

Paketinhalt 13

Kennenlernen Ihres PCs. 14

Vorderseite 14

Rückseite 16

Aufstellen Ihres PCs 18

Ständer installieren 18

PC an einem Bildschirm befestigen 19

PCVBorbareaiten 22

Bildschirm anschließen 22

USB-Geräte anschlieben 22

An ein Netzwerkgerät anschließen 23

Wireless-Verbindung über die Antenne herstellen 23

Systemeinschalten 24

PC benutzen 25

Wireless-Verbindung konfigurieren 25

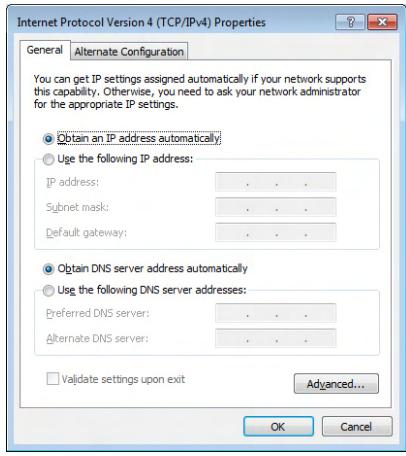

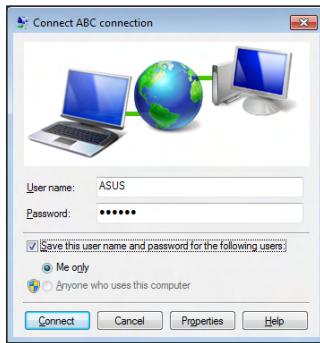

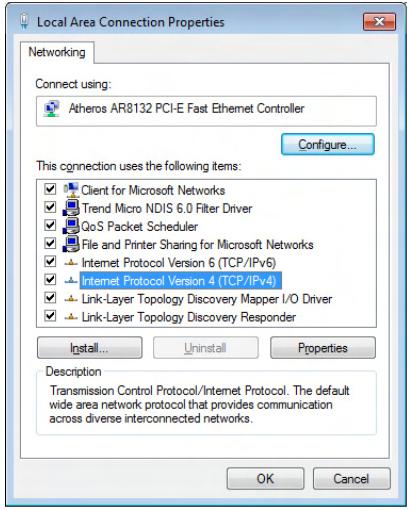

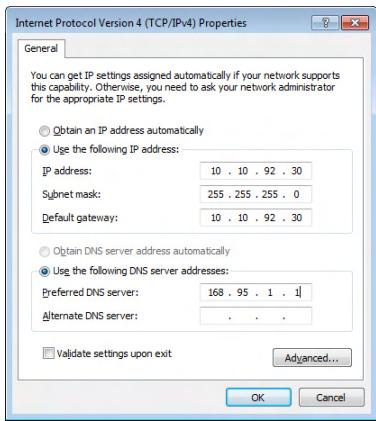

Kabelverbindung konfigurieren 26

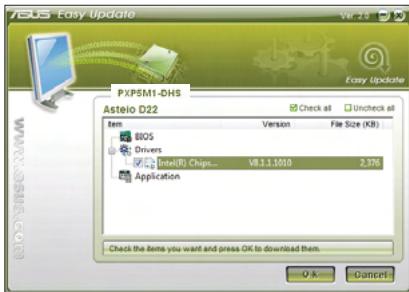

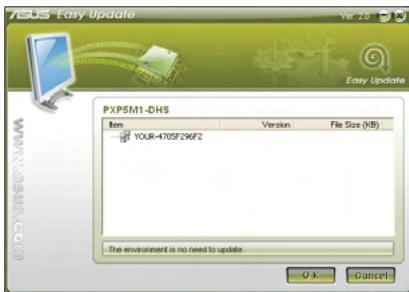

ASUS Easy Update 30

Systemwiederherstellung 31

Verwenden der Wiederherstellungspartition. 31

Betriebssystem auf Standard-Partition wiederherstellen (F9-Wiederherstellung) 31

Datum der Standard-Umgebung auf einen USB-Datenträger sichern (F9 Backup) 32

Benutzen des USB-Datenträgers (USB-Wiederherstellung) 33

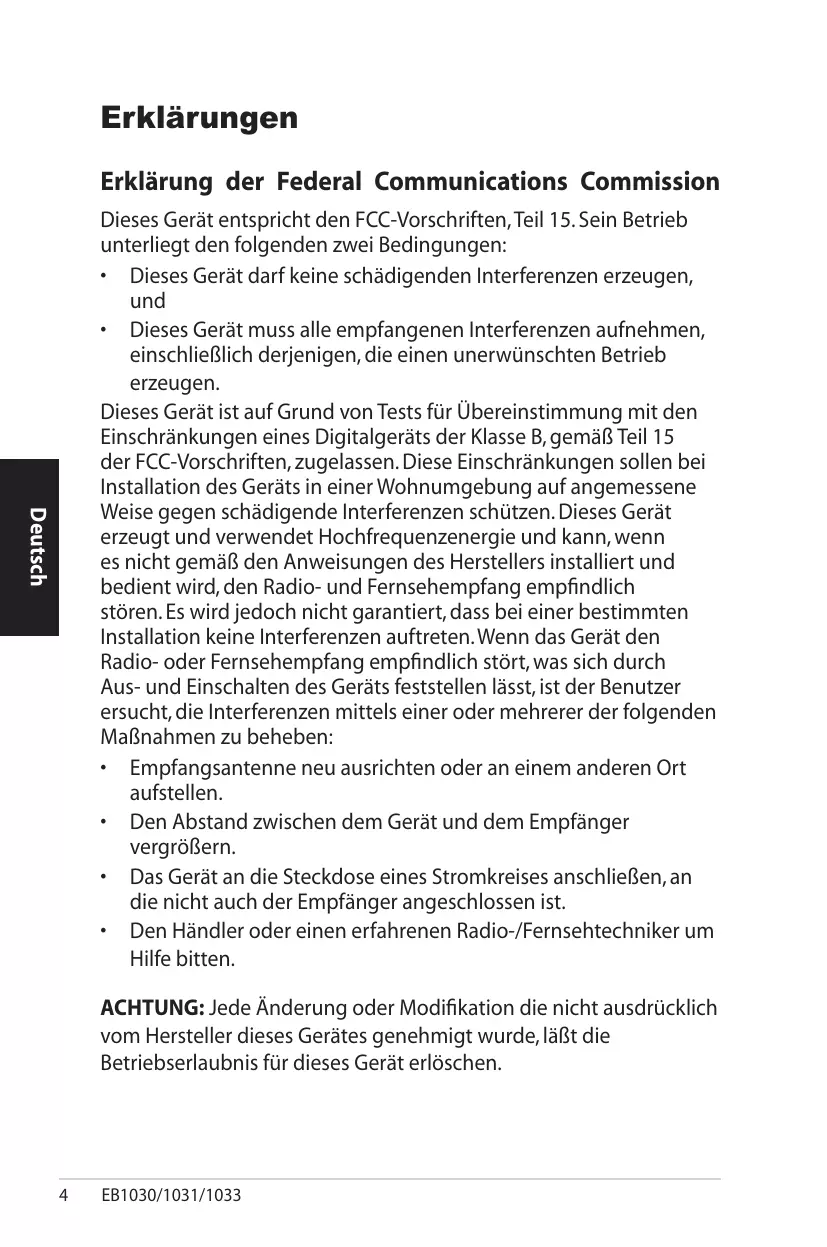

Erklärungen

Erklärung der Federal Communications Commission

Dieses Gerät entspricht den FCC-Vorschriften, Teil 15. Sein Betrieb unterliegt den folgenden zwei Bedingungen:

• Dieses Gerätarf keine schädigenden Interferenzen erzeugen, und
• Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen.

Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß Teil 15 der FCC-Vorschriften, zugelassen. Diese Einschränkungen sollen bei Installation des Geräts in einer Wohnumgebung auf angemessene Weise gegen schädigende Interferenzen schützen. Dieses Gerät erzeugt und verwendet Hochfrequenznergie und kann, wenn es nicht gemäß den Anweisungen des Herstellers installiert und bedient wird, den Radio- und Fernsehempfang empfindlich stären. Es wird jedoch nicht garantiert, dass bei einer bestimmen Installation keine Interferenzen auftreten. Wenn das Gerät den Radio- oder Fernsehempfang empfindlich stört, was sich durch Aus- und Einschalten des Geräts feststellen{lässt, ist der Benutzer ersucht, die Interferenzen mittels einer oder mehrerer der folgenden Maßnahmen zu beheben:

• Empfangsantenne neu ausrichten oder an einem anderen Ort aufstellen.
• Den Abstand zwischen dem Gerät und dem Empfänger vergroßern.
  Das Gerät an die Steckdose eines Stromkreises anschließen, an die nicht auch der Empfänger angeschlossen ist.
• Den Handler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe bitten.

ACHTUNG:Eine Änderung oder Modifikation die nicht ausdrücklich vom Hersteller these Gerätes genehmigt wurde,läbt die Betriebserlaubnis für these Gerät erlöschen.

RF-Aussetzungswarnung

Dieses Gerät und die integrierte Antenne dürfen nicht;naher als 20~cm an Ihr hem Körper oder in der Nähne befindenden Personen installiert und betrieben werden. Dieses Gerät und seine Antenne(n) dürfen nicht zusammen oder in der Nähne mit anderen Antennen oder Sendern betrieben werden. Endnutzer,müssen die spezifischen Betriebsanleitungen für eine RF-Aussetzung innerhalb der anerkannten Bereiche befolgen.

Konformitätserklung für die R&TTE-Directive 1999/5/EC

Die folgenden Elemente wurden verrollständigt und werden als relevant und ausreichend betrachtet:

Grundlegende Anforderungen - Artikel 3
Schutz der Gesundheit und Sicherheit - Artikel 3.1a
Tests zur elektrischen Sicherheit, entsprechend EN 60950-1
Schutzanforderungen zur elektromagnetischen Verträglichkeit - Artikel 3.1b
Tests zur elektromagnetischen Verträglichkeit entspruchend EN 301 489-1 und EN 301
Tests entsprechend 489-17
- Effektive Nutzung der Funkfrequenzen - Artikel 3.2
- Funktests entsprechend EN 300 328-2

CE-Kennzeichen

CE-Zeichen für Geräte ohne Wireless LAN/Bluetooth

Die ausgelieferte Version desses Gerätes erfüllt die Anforderungen der EEC directives 2004/108/EC "Electromagnetic compatibility" und 2006/95/EC "Low voltage directive".

CE-Zeichen für Geräte mit Wireless LAN/ Bluetooth

Wireless-Kanäle für entsprechliche Gebiete

N. Amerika

2.412-2.462 GHz

Kanal 01 bis Kanal 11

Japan

2.412-2.484 GHz

Kanal 01 bis Kanal 14

Europa ETSI

2.412-2.472 GHz

Kanal 01 bis Kanal 13

Verbotene Wireless-Frequenzbänder in Frankreich

In einigen Gebiete in Frankreich sind bestimmte Frequenzbänder verboten. Die im höchsten Fall erlaubten Leistungen bei Innenbetrieb sind:

10mW für das gesamte 2,4 GHz-Band (2400 MHz-2483,5 MHz)
100mW für Frenzen zwischen 2446,5 MHz and 2483,5 MHz

Die Kanäle 10 bis 13 arbeiten ausschließlich im Band von 2446,6 MHz bis 2483,5 MHz.

Es gibt eine Möglichkeit der Benutzung im Freien: Auf privaten Grundstücken oder auf privaten Grundstücken öffentlicher Personen ist die Benutzung durch eine vorausgehende Genehmigung des Verteidigungsmasters mit einer maximalen Leistung von 100mW im 2446,5-2483,5 MHz-Band erlaubt. Die Benutzung im Freien auf öffentlichen Grundstücken ist nicht gestattet.

In den unten aufgeführten Gebieten gilt für das gesamte 2,4GHz-Band:

Maximal erlaubte Leistung in Innenräumen ist 100mW
Maximal erlaubte Leistung im Freien ist 10mW

Gebiete in denen der Gebrauch des 2400-2483,5 MHz-Bandes mit einer EIRP von weniger als 100mW in Innenräumen und weniger als 10mW im Freien erlaubt ist:

01 Ain
05 Hautes Alpes
11 Aude
24 Dordogne
32 Gers
41 Loir et Cher
55 Meuse
60 Oise
64 Pyrénées Atl.
68 Haut Rhin
71 Saône et Loire
84 Vaucluse
90 Territoire de Belfort
ort

02 Aisne
08 Ardennes
12 Aveyron
25 Doubs
36 Indre
45 Loiret
58 Nièvre
61 Orne
66 Pyrénées
70 Haute Saône
75 Paris
88 Vosges

03 Allier
09 Ariège
16 Charente
26 Drome
37 Indre et Loire
50 Manche
59 Nord
63 Puy du Dôme
67 Bas Rhin
82 Tarn et Garonne
89 Yonne
94 Valde Marne

Die Ausrüstungsanforderung unterliegt etwaigen späteren Änderungen und ermöglicht Ihnen eventuell die Benutzung ihrer Wireless-LAN-Karte in mehreren Gebieten Frankreichs.itte erkundigen Sie sich auf der ART-Website nach den neusten Informationen (www.art-telem.com.fr)

Ihre WLAN-Karte sendet mit weniger als 100mW,aber mehr als 10mW.

Erklärung des kanadischen Ministeriums für Telekommunikation

Dieses Digitalerität überschreitet keine Grenzwerte für Funkrauschemissionen der Klasse B, die vom kanadischen Ministeriums für Telekommunikation in den Funkstörvorschriften festgelegt sind.

Dieses Digitalerat der Klasse B stimmt mit dem kanadischen ICES-003 überein.

IC-Strahlenbelastungserklarung für Kanada

Dieses Gerät erhält die IC-Strahlenbelastungsgrenzen für unkontrollierte Umgebungen. Um die IC-Bestimmungen einzuhalten, vermeiden Sie während des Betriebes direkten Kontakt mit der Sendeantenne. Der Endbenutzer muss den Bedienungsanweisungen Folge leisten, um die Funkfrequenzbelastungsbestimmungen zu erhällen.

Der Betrieb ist abhängig von folgenden zwei Bedingungen:

Das Gerätarf keine Interferenzen verursachen und
- Das Gerät muss jegliche Interferenzen akzeptieren, eingeschlossen Interferenzen, die einen ungewünschten Gerätebetrieb verursichen.

REACH

Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichten wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Website unter http://csr.asus.com/english/REACH.htm.

Sicherheitsinformationen

Ihr PC wurde auf die neuesten Sicherheitsstandards für Informationstechnologie geprüft. Um allerdings die sichere Handhabung des Produkts zu gewährleisten, sollen den Anweisungen in thisem Dokument unbedingt Folge leisten.

Einstellen des Systems

• Lesen und befolgen Sie alle Anweisungen des Handbuchs, bevor Sie das Gerät in Betriebnehmen.
• Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Hitzequellen, z.B. Heizungen.
• Platzieren Sie das System auf einer stabilen Oberfläche.
  Die Öffnungen am Computergehäuse dieren der Belüftung und sollen den keinesfalls versperrt oder abgedeckt werden. Vergewissern Sie sich, dass rund um den Computer genugend Abstand (mind. 15 cm) zur optimalen Belüftung vorhanden ist. Stecken Sie keine Gegenstände in die Luftschlitze.
• Benutzten Sie these Gerät in einer Umgebung, deren Temperatur zwischen 0^ und 35^ liegt.
• Wenn Sie ein Veränderungskabel mit mehreren Steckdosen für das Gerät verwenden, vergewissem Sie sich, dass die zulässige Stromstände insgesamt nicht übersritten wird.

Vorsicht bei der Benutzung

Treten Sie nicht auf das Stromkabel und stellen Sie nichts daraufab.
- Halten Sie das Gerät von Wasser und anderen Flüssigkeiten fern.
- Wenn das System ausgeschaltet ist, fließen immer noch geringe Mengen an Strom. Ziehen Sie immer alle Stecker von Strom- und Modemkabeln ab, bevor Sie das System reinigen.
- Ziehen Sie den Stromstecker ab und geben Sie das Gerät zur Reparatur an qualifiziertes Personal, wenn:

das Stromkabel oder der Stromstecker beschädigt wurden
Flüssigkeit im System verschüttet wurde

das System nicht ordnungsgemäß Funktioniert, auch wenn alle Betriebsanleitungen befolgt werden
das Gerät fallen gelassen wurde oder das Gehäuse beschädigt ist
- sich die Systemleistung drastisch verändert

Lithium-Ionen-Akku-Warning

AUCHTUNG: Bei unsachgemäßem Austausch kann der Akku explodieren. Verwenden Sie als Ersatz nur vom Hersteller empfohlene oder ähnliche Modelle. Entsorgen Sie die Akkus entsprechend den Anweisungen des Herstellers.

Nicht Auseinandernehmendie Garantie verfällt, wenn das Produkt vom Benutzer auseinandergenommen wurde

Werfen Sie den PC NICT in den normalen Hausmull. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet werden zu konnen. Dieses Symbol der durchgestruchenen Mülltonne zeigt an, dass these Product (elektrisches und elektronisches Zubehör, quecksilberhaltige Knopfzellen) nicht im normalen Hausmull entsorgt werden darf. Erkundigen Si es sich bei ihren örtlichen Behörden nach der ordnungsgemäßen Geräteentsorgung.

Das durchgestrichene Symbol der Mülltonne zeigt an, dass der Akku nicht im normalen Hausmüll entsorgt werden damit.itte erkundigen Sie sich nach lokalen Regelungen zur Entsorgung von Batterien und Akkus.

Erklärung zur Erfüllung der weltweiten Umweltschutzbestimmungen

ASUS folgt dem Green-Design-Konzept, um unsere Produkte zu entwickeln und zuprodukten und versichert, dass jeder Stufe des ASUS-Produktkreislaufs die weltweiten Umweltschutzbestimmungen erfüllt. Zusätzlich verfügbarnt ASPUS die relevanten und auf den Bestimmungsanforderungen basierenden Informationen.

Besuchen Sieitte die Website http://csr.asus.com/english/Compliance.htm, um die auf den Bestimmungsanforderungen basierenden Informationen, die ASUS erfüllt, einzusehen:

Japan JIS-C-0950 Material Declarations
EU REACH SVHC
Swiss Energy Laws

Rücknahmeservices

Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die hochsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, das die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. Besuchen Sieitte die Website http://csr.asus.com/english/Takeback.htm für Detail zur Wiederverwertung in verschiedene Regionen.

ENERGY STAR konformes Produkt

ENERGY STAR

ENERGY STAR ist ein gemeinsames Programm der US-Umweltschutzbehörde und der US-Energiebehörde, welche helpen soll, Geld zu sparen und die Umwelt durch Energie-effiziente Produkte und Technologien zu schützen.

Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Der Monitor und der Computer wird nach einer inaktiven Zeit von 15 und 30 Minuten automatisch in den Schlafmodus versetzt. Um ihren Computer wieder aufzuwecken, klichen Sie die Maus oder eine beliebige Taste auf der Tastatur. Besuchen Sieitte die Websites http://www.energy.gov/powermanagement für mehr Details über die Energieverwaltung und ihren Nutzen für die Umwelt. Zusätzlich finden Sie auf der Websites http://www.energystar.gov Informationen über das gemeinsame ENERGY STAR-Programm. HINWEIS: ENERGY STAR wird von auf Freedos- und Linux-basierenden Produkten nicht unterstützt.

Hinweise für diesen Handbuch

Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführten, beachten Sieitte die folgenden Symbole, die in thisem Handbuch verwendet werden.

GEFAHR/WARNING: Informationen zum Vermeiden von Verletzungen beim Ausführern einer Aufgabe.

WICHTIG: Anweisungen, die Sie beim Ausführren einer Aufgabe befolgen müssen.

TIPP: Tipps und nützliche Informationen zur Durchführung einer Aufgabe.

ANMERKUNG: Tipps und nützliche Informationen für besondere Umstände.

Herzlichen Glückwunsch zu Ihr dem Kauf eines EB1030/1031/1033.

Der Inhalt des Produktpakets wird im Folgenden aufgeführrt. Sollen folgende Antikel beschädigt oder nicht vorhanden sein, wenden Sie sichitte an ihren Handler.

Paketinhalt

EB1030/1031/1033	Ständer (optional)	VESA-Halterung +Schrauben (optional)
Empfänger (optional)	Antenne	Mini-Buchse-S/PDIF-Adapter (EB1031/EB1033)
Fernbedienung (optional)	Garantiekarte	Schnellstartanleitung

Wenn das Gerät oder seine Komponenten während normaler Benutzung innerhalb der Garantiezeit nicht Funktionieren oder fehlerhaft arbeiten bringen Sie es zusammen mit der Garantiekarte zur Reparatur oder zum Austausch der Komponenten zu ihren ASUS-Kundendienst.

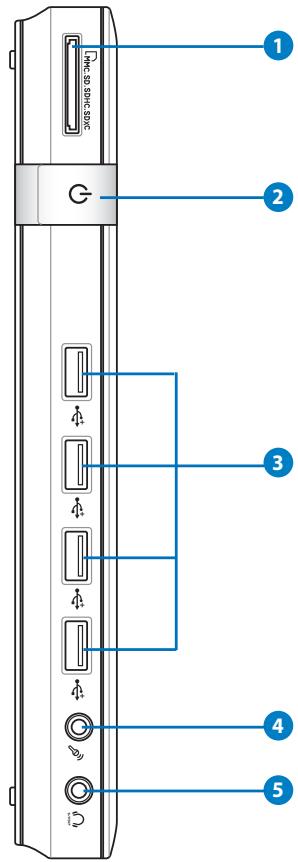

Vorderseite

Die nachstehende Abbildung zeigt die Komponenten auf dieser Seite des Systems.

Speicherkartensteckplatz

Der integrierte Kartenleser liest MMC/SD/SDHC/SDXC-Karten aus Geräten wie z.B. Digitalk cameras, MP3-Playern, Handys und PDAs.

Netzschalter

Dieser Schalter schaltet das System EIN und AUS.

USB-Anschluss

Der USB (Universal Serial Bus)-Anschluss ist kompatibel mit USB-Geräten wie z.B. Tastaturen, USB-Mäuse, Kameras und externe Laufwerke. USB macht es möglich, mehrere Geräte gleichzeitig an einem Computer zu nutzen. Einige Peripherigeräte können darauf als zusätzliche Steck-Möglichkeiten oder Hubs genutzt werden.

Mikrofonbuchse

An den Mikrofonanschluss konnen Sie ein Mikrofon anschließen, das Sie für Skype, Sprachanwendungen und einfache Tonaufnahmen einsetzen konnen.

Kopfhörer-/Audio-Ausgang (S/PDIF-Ausgang)

Die Stereo-Kopfhörerbuchse (3,5mm) dient zum Verbinden des analogen oder digitalen Audioausgangssignals des Systems mit verstärkten Lautsprechern oder einem Kopfhörer.

Für den S/PDIF-Ausgang benutzen Sieitte den optionalen S/PDIF-Adapterstecker, um Ihren Verträker anzuschreiben. (nur bei EB1031/EB1033)

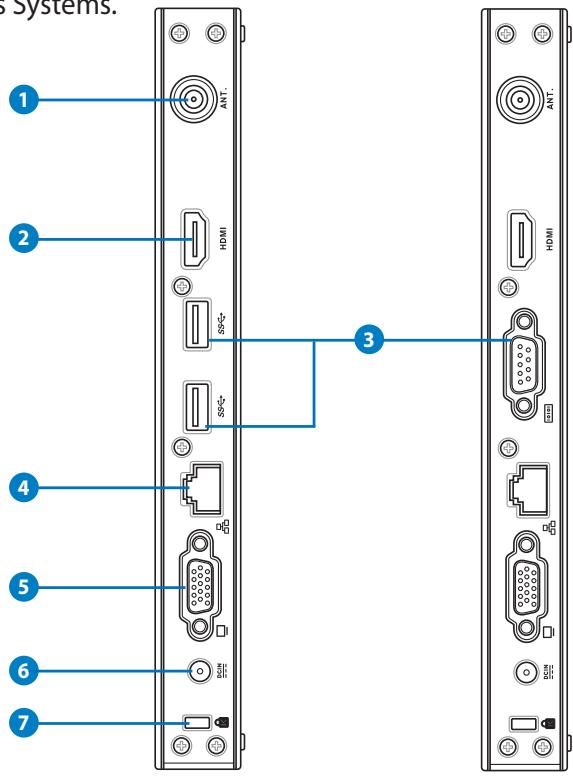

Rückseite

Die nachstehende Abbildung zeigt die Komponenten auf dieser

Seite des Systems.

Antennenbuchse

Schließen Sie hier die mitgelieferte Wireless-Antenne an um den Signalempfang zu verbessern.

Die Antenne kann je nach ihren Bedürfnissen installiert/ entfernt werden. Befestigen Sie die Antenne an ihren Eebox PC für einen besseren Signalempfang im Wi-Fi-Modus.

2 HDMI HDMI-Anschluss

Der HDMI (High Definition Multimedia Interface) -Anschluss unterstützt Full-HDfähige Geräte wie z.B. LCD-TV oder einen Monitor für die Anzeige auf einen größeren externen Anzeigegerät.

3 ss USB 3.0-Anschluss (3.0) (EB1031/EB1033)

Der USB (Universal Serial Bus)-Anschluss ist kompatibel mit USB-Geräten wie z.B. Tastaturen, USB-Mäuse, Kameras und externe Laufwerke. USB macht es möglich, mehrere Geräte gleichzeitig an einem Computer zu nutzen. Einige Peripherigeräte können darauf als zusätzliche Steck-Möglichkeiten oder Hubs genutzt werden.

Serieller Anschluss (COM) (EB1030)

Der 9-pol. D-Sub-Anschluss untersutzt serielle Geräte, z.B. Grafiktablet, Maus oder Modem.

4 LAN-Anschluss

Der 8-polige RJ-45 LAN-Anschluss unterstützen ein Standard Ethernet-Kabel zum Anschluss an ein lokales Netzwerk.

Bildschirm (Monitor) -Ausgang

Der 15-pol. D-Sub-Monitoranschluss besteht ein standardmäßiges VGA-kompatibles Gerät, z.B. Monitor oder Projektor, um die Anzeige auf einem größeren Bildschirm darzustellen.

6 DCIN Netzeileingang (19V Gleichspannung)

Hier schreiben Sie das mitgelieferte Netzteil an, das Wechselspannung zum Betrieb Ihr's Eee PC in Gleichspannung umwandelt. Wenn das Netzteil mit thisem Anschluss verbunden wird, versorgt es ihren Eee PC mit Strom. Damit es nicht zu Schaden am Eee PC kommt, benutzen Sie ausschließlich das mitgelieferte Netzteil.

Das Netzteil kann sich im Betrieb erhitzen. Decken Sie es nicht ab und halten Sie es vom Körper per fern.

Kensington®-Schlossbuchse

Über die Kensington®-Schlossbuchse konnen Sie ihren EeBox PC mit Kensington® -kompatiblen Sicherheitsprodukten gegen Diebstahl schützen. Diese Sicherheitsprodukte verfügbar meinst über ein Metallkabel und ein Schloss, mit dem Sie den EeBox PC an einem stabilen Objekt anketten konnen.

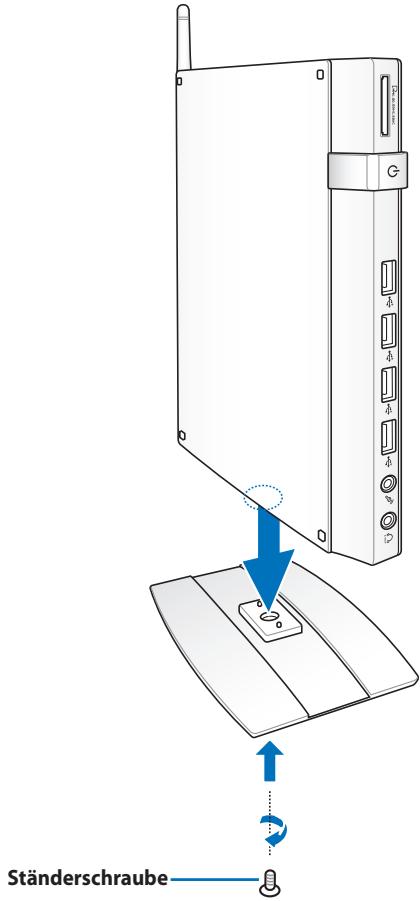

Ständer installieren

Stellen Sie den EB1030/1031/1033 mit dem mitgelieferten Ständer folgendermaßen auf:

1. Suchen Sie das Schraubenloch an der Unterseite des PCs.
2. Richten Sie die Ständerschraube auf das Loch aus, und befestigen Sie dann den Ständer mit Hilfe eines Schraubendrehers am PC.

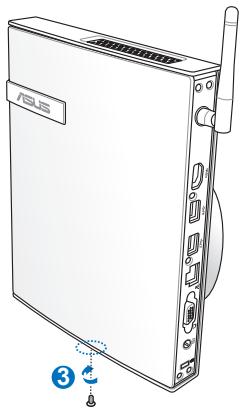

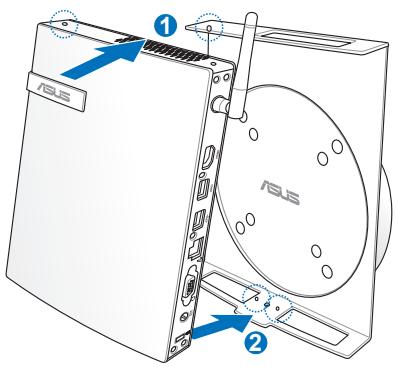

PC an einem Bildschirm befestigen

Sie können ihren EB1030/1031/1033 auch an der Rückseite eines Bildschirms befestigen. Gehen Sie dazu folgendermaßen vor:

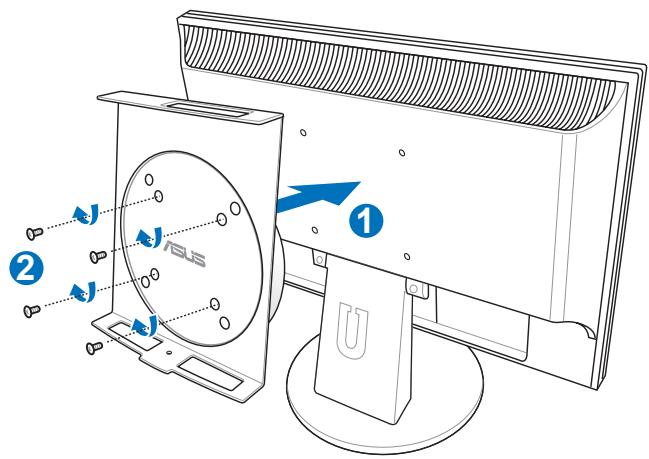

1. Befestigen Sie die VESA-Halterung mit vier (HNM/M4 x 8) Schrauben.

Um die VESA-Halterung befestigen zu konnen, muss Ihr Bildschirm dem Standard VESA75 oder VESA100 entsprechen.

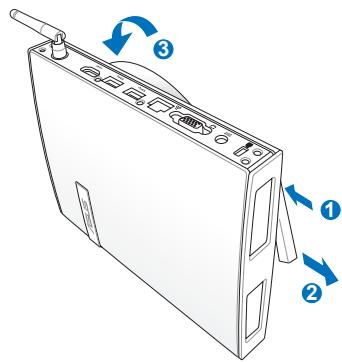

1. Stellen Sie den PC auf die VESA-Halterung. Achten Sie auf die korrekte Ausrichtung. Befestigen Sie den PC mit Hilfe der mitgelieferten Schrauben.

Vergewissern Sie sich, dass sich das ASUS-Warenzeichen am Drehrad der VESA-Halterung in der richtigen Position befindet, wenn Sie den PC hineinstellen, so dass er ordnungsgemäß gedreht werden kann.

1. Die VESA-Halterung wurde entwickelt, damit der PC gedreht werden kann und sich somit die Front- und Rückseitenanschlüsse in bequemer Ausrichtung befinden. Um den PC safer in der VESA-Halterung zu drehen, drücken Sie den Hebel in der Halterung, um das Rad zu entsichert. Nun konnen Sie den PC entsprechend ihren Bedürfnissen drehen.

1. Stellen Sie das Rad aufrecht, wenn das System benutzt wird.
2. Achten Sieitte auf die mit dem PC verbundenen Kabel, wenn Sie das Rad drehen. Um Gefahren durch lose Kabel zu vermeiden kann das Rad nicht weiter als 90 Grad nach Links oder rechts gedreht werden.

Bevor Sie Ihr hem EB1030/1031/1033 nutzen konnen, müssen Sie einzige Peripheriegeräte anschließen.

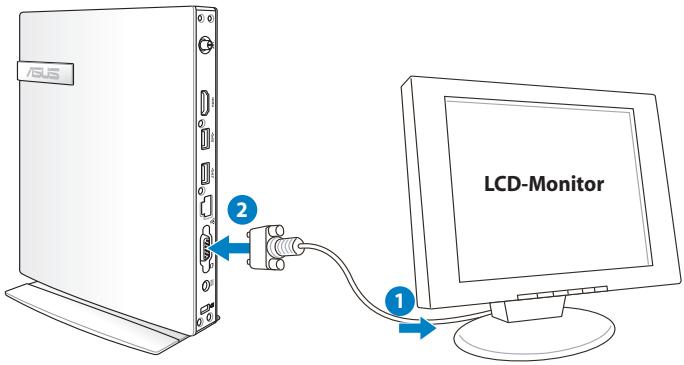

Bildschirm anschließen

Verbinden Sie ein Ende des HDMI/VGA-Kabels mit einen LCD-TV oder einen LCD-Monitor (1) und das andere Ende mit dem HDMI/Display (Monitor) -Ausgang auf der Rückseite des Systems (2).

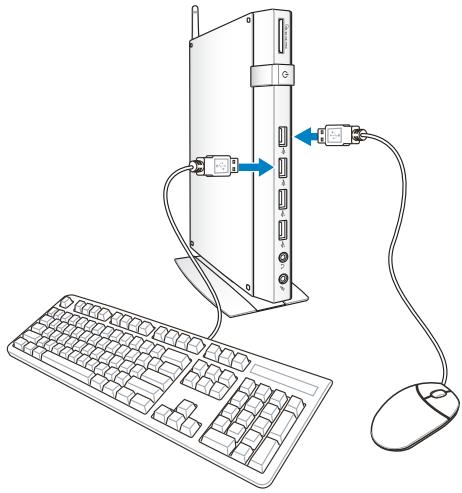

USB-Geräte anschließen

Verbinden Sie USB-Geräte wie Tastatur, Maus oder Drucker mit den USB -Anschlüssen auf der Rückseite des Systems

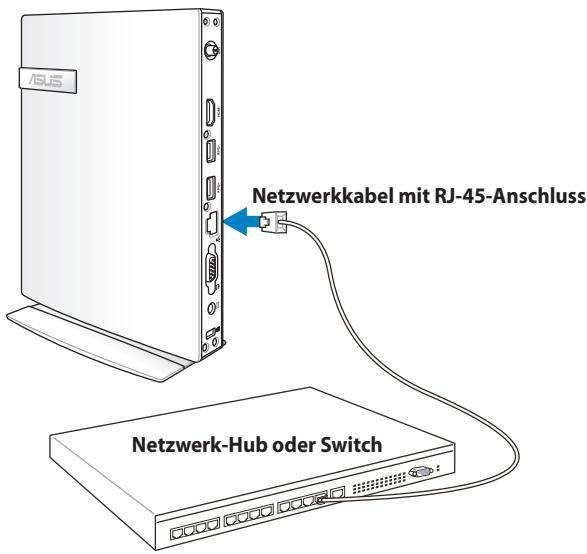

An ein Netzwerkgerät anschließen

Verbinden Sie ein Ende des Netzwerkkabels mit dem LAN-Anschluss auf der Rückseite des Systems und das andere mit einem Hub oder Switch.

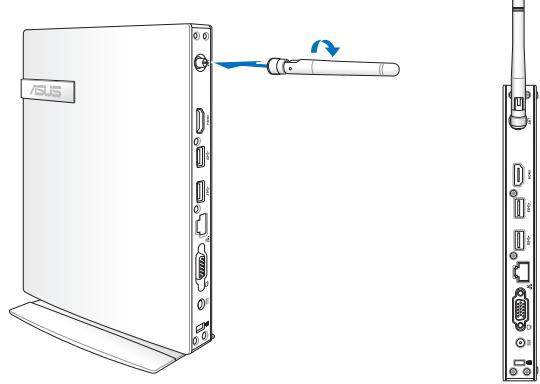

Wireless-Verbindung über die Antenne herstellen

Die Antenne für den Wireless-Empfang sorgt für einen verbesserten Signalempfang. Die Antenne kann je nach ihren Bedürfnissen installiert/ entfernt werden. Befestigen Sie die Antenne an ihren Eebox PC für einen betteren Signalempfang im Wi-Fi-Modus

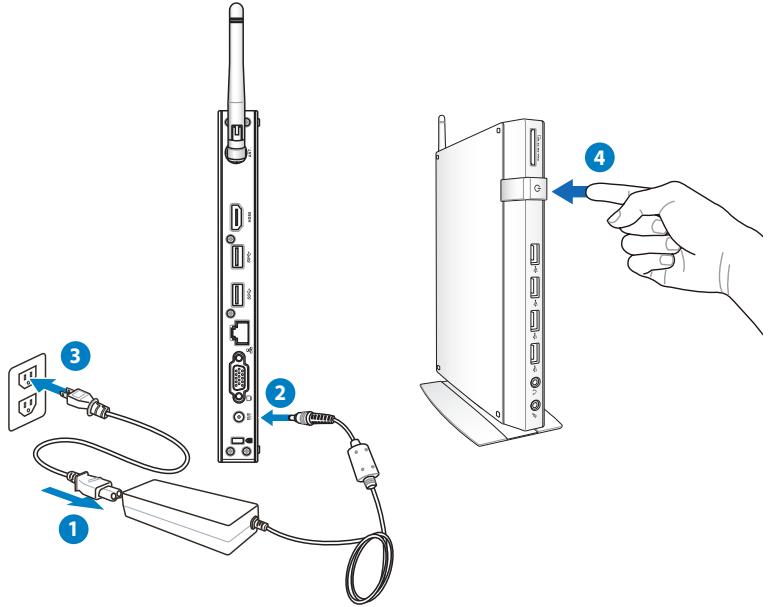

System einschalten

Verbinden Sie das Netzteil mit dem Anschluss DC IN auf der Rückseite des Systems und drücken Sie dann den Netzschalter auf der Vorderseite, um das System einzuschalten.

• Wenn Ihr PC nicht benutzt wird,ziehen Sieitte den Stecker des Netzteils aus der Steckdose oder schalten den Stromverteiler aus,um Energie zu sparen.
  Regeln Sie die Energiespareinstellungen in der Window®. Systemsteuerung. Damit stellen Sie sicher, dass Ihr PC auf einen niedrigen Stromverbrauchsmodus gesetzt wurde aber zusdem voll funktionsfähig bleibt.

Um zum BIOS zu gelangen, drücken Sie während des Startvorgangs wiederholt die Taste

Alle Abbildungen in diesen Abschnitt sind nur zur Referenz gedacht. Die tatsächlich angezeigten Bildschirminhalte können sich je nach betriebssystem entsprechenden. Besuchen Sie die ASUS-Websitese unter www.asus.com für die neusten Informationen.

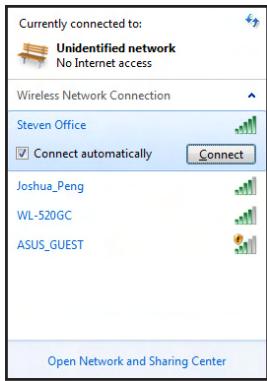

Wireless-Verbindung konfigurieren

Um sich mit einem Wireless-Netzwerk zu verbinden, gehen Sie folgendermaßen vor:

Verbinden Sie sich aus Sicherheitsgründen NICHT mit einen ungesicherten Netzwerk, da sonst die Möglichkeit besteht, dass durch die fehlende Verschlussung ihre Daten von anderen gesehen werden..

1. Klichen Sie in der Taskleiste auf das Wireless-Netzwerksymbol mit den orangen Stern
2. Wahlen Sie den Wireless-AP, mit dem Sie sich verbinden sollen aus der liste aus und klichen Sie auf Verbinden, um die Verbindung herzustellen

Wenn Sie den gewünschten AP nicht finden können, klichen Sie in der rechten oberen Ecke auf das Symbol Aktualisieren , um die Liste zu aktualisieren und erneut zuuchen.

1. Bei der Verbindungsherstellung müssen Sie möglicherweite ein Kennwort eingeben.
2. Nachdem die Verbindung hergestellt wurde, wird diese in der Liste angezeigt.
3. Sie sehen nun das Wireless-Netzwerksymbol in der Taskleiste.

Kabelverbindung konfigurieren

So stellen Sie eine Kabelnetzwerkverbindung her:

Dynamische IP / PPPoE-Netzwerkverbindung benutzen:

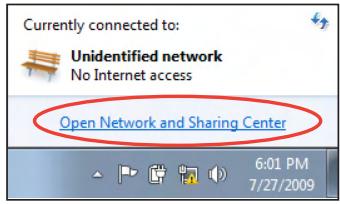

1. Klichen Sie in der Taskleiste auf das Netzwerksymbol mit den gelben Ausrufezeichen und wahren Sie Netzwrk- und Freigabecenter öffnen.

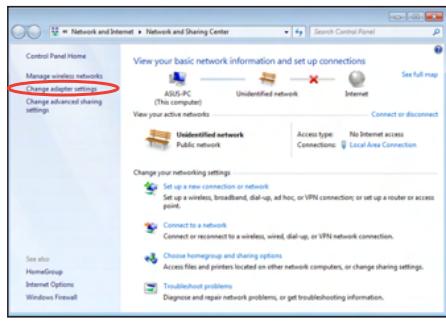

1. Klichen Sie in der linken blauen Spalte auf Adaptereinstellungen offen.

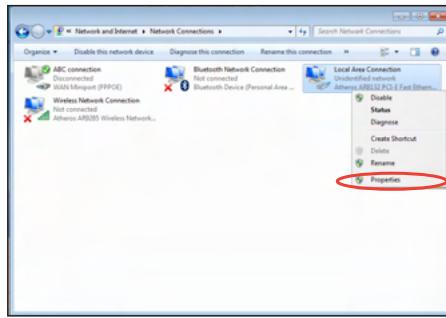

1. Rechtsklichen Sie auf LAN-Verbindung und wahlen Sie Eigenschaften.

1. Markieren Sie Internet Protocol Version 4(TCP/IPv4) und klichen Sie auf Eigenschaften.

1. Wahlen Sie IP-Adresse automatisch beziehen und klichen Sie auf OK.

(Fahren Sie mit den folgenden Schritten fort, falls Sie PPPoE benutzen)

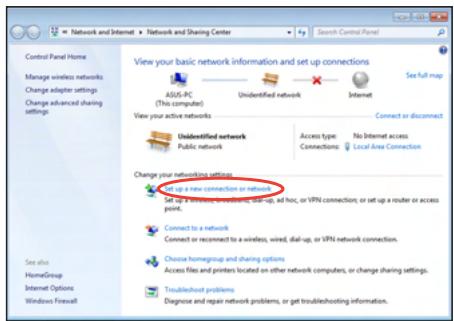

1. Kehren Sie zum Netzwerk- und Freigabecenter zurück und klichen Sie dann auf Neue Verbindung oder Netzwerk einrichten.

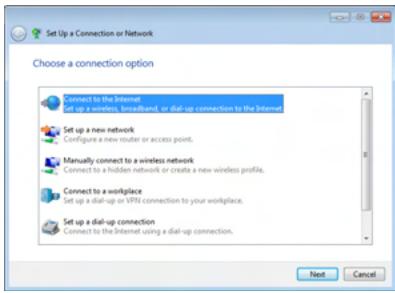

1. Wahlen Sie Verbindung mit dem Internet herstellen und klichen Sie auf Weiter.

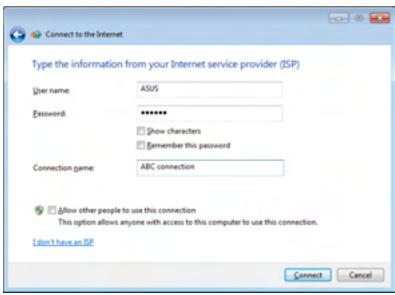

1. Geben Sie ihren Benutzernamen und das Password ein. Klichen Sie auf Weiter.

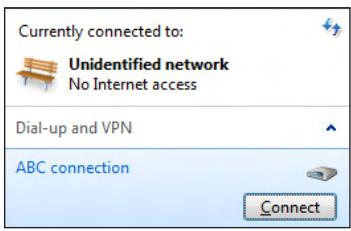

1. Klichen Sie in der Taskleiste auf das Netzwerksymbol und dann auf die Verbindung, die Sie gerade erstellt haben.

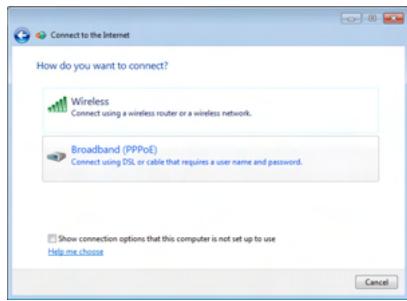

1. Wahlen Sie Beitband (PPPoE) und klichen Sie auf Weiter.

1. Klichen Sie auf Schlieben, um die Konfiguration zu beenden.

1. Geben Sie ihren Benutzernamen und das Password ein. Klichen Sie auf Verbinden, um sich mit dem Internet zu verbinden.

Statisch IP benutzen:

1. Wiederholen Sie die Schritte 1-4 des vorherigen Abschnittes.
   2 Klichen Sie auf Folgende IP-Adresse verwenden.
2. Geben Sie ihre IP-Adresse, Subnetzmaske und Standardgateway ein.
3. Wenn nötig, geben Sie die Adresse für den Bevorzugten DNS-Server ein.
4. Nach der Eingabe aller erforderlichen Daten, klichen Sie auf OK, um die Verbindung zu erstehen.

ASUS Easy Update

ASUS Easy Update ist eine Hilfs-Software, welche automatisch die neuesten BIOS-Versionen, Treiber und Anwendungen für ihren PC erKENnt und herunterlädt.

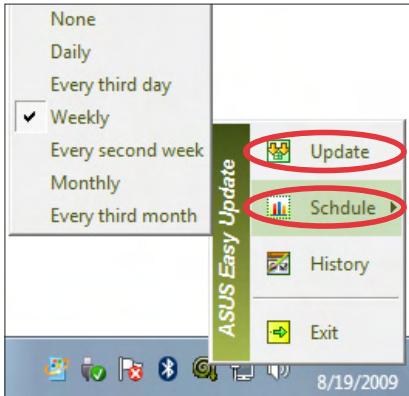

1. Rechtsklichen Sie in der Windows®-Taskleiste auf das Symbol ASUS Easy Update.
2. Wahlen Sie Schedule, um einzustellen, wie oft Sie Ihr System aktualisieren wollen.
3. Wahlen Sie Update, um die Aktualisierungsfunktion zu aktivieren.

1. Klicken Sie auf OK, um die Elemente anzuzeigen, die Sie herunterlagen können.

1. Markieren Sie die Elemente, die Sie herunterlagen sollen und klichen Sie dann auf OK.

Systemwiederherstellung

Verwendend der Wiederherstellungspartition

Die Wiederherstellungs-Partition enthalt ein Image (Abbild) des Betriebssystems, der Treiber und der vom Hersteller in ihren System installierten Programme. Die Wiederherstellungs-Partition betet somit eine umfangreiche Wiederherstellungslösung, die ihre Systemsoftware schnell in den originalen Arbeitszustand zurück versetzt und ihre Festplatte in ordnungsgemäßem Betriebszustand halt. Bevor Sie die Wiederherstellungspartiton benutzen, kopieren Sie ihre persönlichen Dateien (z.B. Outlook PST-Dateien) auf einem USB-Datenträger oder Netzwerklaufwerk und notieren Sie sich Benutzereinstellungen (z.B. Netzwerkeinstellungen).

Betriebssystem auf Standard-Partition wiederherstellen (F9-Wiederherstellung)

1. Drücken Sie während des Boot-Vorgangs auf die Taste [F9].
2. Wahlen Sie Windows setup [EMS Enabled] und drücken Sie die [Eingabetaste].
3. Wahlen Sie die gewünschte Sprache aus und klichen Sie auf Next.
4. Wahlen Sie Recover the OS to the Default Partition und klichen Sie auf Next.
5. Sie vom Hersteller eingerichtete Standard-Partition wird angezeigt. Klicken Sie auf Next.
6. Alle Daten dieser Standard-Partition werden gelöscht. Klichen Sie auf Recover, um die Systemwiederherstellung zu beginnen.

Sie werden alle Daten auf der gewählten Partition verlieren.

Vergewissern Sie sich, dass Sie wichtige Daten vorher gesichert haben.

1. Wenn die Systemwiederherstellung abgeschlossen ist, klichen Sieitte aufReboot,um das System neu zu starten.

Datum der Standard-Umgebung auf einen USB-Datenträger sichern (F9 Backup)

1. Wiederholen Sie die Schritte 1 - 4 des vorherigen Abschnittes.
2. Wahlen Sie Backup the Factory Environment to a USB Drive und klichen Sie auf Next.
3. Verbinden Sie den USB-Datenträger mit Ihrm PC, um die Sicherung der Standard-Umgebung zu starten.

Die erforderliche Große des angeschlossenen USB-Datenträgers sollene größer als 20GB betragen da die tatsächliche Große von Ihrem PC-Modell abhängig ist.

1. Wahlen Sie den gewünschte USB-Datenträger aus, falls Sie mehrere USB-Datenträger an ihren PC angeschlossen haben und klichen Sie auf Next.

Wenn auf dem gewählten USB-Datenträger schon eine Partition mit der erforderlichen Große vorhanden ist (z.B. eine schon zur Sicherung verwendete Partition), wird das Sytem diese erkennen und automatisch für die Sicherung wiederverwendenp.

1. Basierend auf den verschiedenen Situationen der vorhergegangenen Schritte, werden die Daten auf dem gewählten USB-Datenträger oder der gewählten Partition gelöscht. Klichen Sie auf Backup, um die Sicherung zu beginnen.

Sie werden alle Daten auf dem gewählten USB-Datenträger oder der gewählten Partition verlieren. Vergewissern Sie sich, dass Sie wichtige Daten vorher gesichert haben.

1. Wenn die Sicherung der Standard-Umgebung erfolgreich beendet wurde, klichen Sieitte auf Reboot, um das System neu zu starten.

Benutzen des USB-Datenträgers (USB-Wiederherstellung)

Wenn die Wiederherstellungspartition Ihres Systems beschädigt ist, können Sie einen USB-Datenträger benutzen, um Ihr System in den Werkszustand auf der gesamten Festplatte zurück zu versetzen.

1. Verwenden Sie den USB-Datenträger, auf dem Sie die Werkseinstellungen gespeichert haben.
2. Drücken Sie beim Bootvorgang, wenn der Bildschirm Please select boot device erscheint, auf die Taste für EeeTop PC oder für EeeBox PC. Wahlen Sie USB:XXXXXX, um vom angeschlossenen USB-Datenträger zu booten.
3. Wahlen Sie die gewünschte Sprache aus und klichen Sie auf Next.
4. Wahlen Sie Restore und klichen Sie auf Next.
5. Wahlen Sie eine Aufgabe und klichen Sie auf Next. Optionen: • Restore the OS to the Default Partition only (Betriebssystem nur auf der Standard-Partition wiederherstellen)

Wahlen Sie diese Option, wenn Sie das Betriebssystem nur auf der Standard-Partition wiederherstellen wollen. Diese Option löscht alle Daten auf der Systemparetition "C" und besteht die Partition "D" unverändert in ihren Zustand. Nachdem Sie auf Next geklickt haben, wird die Standard-Partition angezeigt. Klichen Sie nun erneut auf Next.

- Restore the Whole Hard Disk (Berteibssystem auf gesamter Festplatte wiederherstellen)

Wahlen Sie diese Option, wenn Sie ihren All-in-one PC in den Standard-Werkszustand darüber versehen wollen. Diese Option löscht alle Daten auf der gesamten Festplatte und erstellt eine neue Systempartition als Laufwerk "C", eine leere Partition als Laufwerk "D" und eine Wiederherstellungspartition.

1. Die Daten auf der Standard-Partition oder der gesamten Festplatte werden abhängig von den vorher gewählten Schritten gelöscht. Klicken Sie auf Restore, um die Wiederherstellung zu beginnen.
2. Wenn die Systemwiederherstellung erfolgreich beendet wurde, klichen Sieitte aufReboot,um das System neu zu starten.

ASUS Kontaktinformationen

ASUSTeK COMPUTER INC.

Adresse 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Telefon [phone]

Fax [phone]

E-Mail [e-mail]

Technische Unterstützung

Telefon [phone]

Technische Unterstützung

Telefon [phone]

Support-Fax [phone]

ASUS COMPUTER GmbH (Deutschland & Österreich)

Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland

Fax [phone]

Website www.asus.de

Online-Kontakt www.asus.de/sales

Technische Unterstützung

Komponenten-Telefon [phone]

System/Notebook/Eee/[phone]

LCD-Telefon

Support-Fax [phone]

Meteen dynamisch IP/PPPoE-netwerkverbinding:

Online contact www.asus.de/sales

Technische ondersteuning

Contacto online www.asus.de/sales

Apoio técnico

Telephone (Components) [phone]

Telephone (Sistema/Portáteis/[phone]

Eee/LCD)

Fax da assistencia [phone]
