BEDIENUNGSANLEITUNG EHS30020P ELECTROLUX

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten: www.electrolux.com Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten: www.electrolux.com/productregistration Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer. Warnungs-/ Sicherheitshinweise. Allgemeine Hinweise und Ratschläge Hinweise zum Umweltschutz Änderungen vorbehalten. 24 www.electrolux.com

1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

Personen WARNUNG! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein. DEUTSCH

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

WARNUNG! Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist. Elektrischer Anschluss WARNUNG! Brand- und Stromschlaggefahr.
• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.
• Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden. 26 www.electrolux.com

• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie das Kochgeschirr nicht auf der Kochplatte abkühlen.
• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaft oder kalklösende Reinigungsmittel mit dem Kochfeld in Berührung kommen. Diese könnten matte Flecken verursachen. WARNUNG! Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.
• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß. WARNUNG! Es besteht Explosions- und Brandgefahr.
• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und einen Brand bei niedrigeren Temperaturen als frisches Öl verursachen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Löschen Sie eine Flamme nicht mit Wasser. Schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke. WARNUNG! Das Gerät könnte beschädigt werden.

2.3 Reinigung und Pflege

WARNUNG! Das Gerät könnte beschädigt werden. DEUTSCH

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

• Für Informationen zur ordnungsgemäßen Entsorgung des Gerätes wenden Sie sich an die zuständige kommunale Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

WARNUNG! Verletzungs- oder Erstickungsgefahr.

3. GERÄTEBESCHREIBUNG

3.1 Kochfeldanordnung

2 Kochzone 1500 W 3 Betriebs-Kontrolllampe 4 Einstellknöpfe

3.2 Kochzonen-Schalter

Niedrigste Kochstufe Symbol Funktion

4. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Sicherheitshinweise. Drehen Sie zum Einschalten und Erhöhen der Kochstufe den Schalter entgegen dem Uhrzeigersinn. Drehen Sie den Schalter im Uhrzeigersinn, um die Kochstufe zu verringern. Drehen Sie den Schalter auf 0, um die Kochzone auszuschalten. Die Betriebs-Kontrolllampe leuchtet, sobald eine der Kochzonen eingeschaltet 28 www.electrolux.com wird und leuchtet solange, bis die Kochzonen ausgeschaltet werden.

Kurzzeitweckers Stellen Sie die Countdown-Zeit für die Kochzone mit dem Timer ein.

1. Stellen Sie die gewünschte Kochstufe

2. Drehen Sie den Timer-Einstellknopf

(siehe „Gerätebeschreibung“) bis zum Anschlag. Anschließend drehen Sie ihn bis zur erforderlichen Zeitdauer zurück.

3. Nach Ablauf dieser Zeit ertönt ein Signalton und das Gerät wird ausgeschaltet.

Verwenden Sie den Timer als Kurzzeitwecker.

1. Stellen Sie die Kochstufe auf „Aus“

2. Drehen Sie den Timer-Einstellknopf

(siehe „Gerätebeschreibung“) bis zum Anschlag. Anschließend drehen Sie ihn bis zur erforderlichen Zeitdauer zurück. Kochstufe ein und lassen Sie das Gerät 10 Minuten eingeschaltet. Auf diese Weise werden die Rückstände im Gerät verbrannt. Lassen Sie dann das Gerät auf der niedrigsten Kochstufe 20 Minuten eingeschaltet. Während dieser Zeit kann es zu Geruchs- und Rauchentwicklung kommen. Das ist normal. Sorgen Sie für eine ausreichende Belüftung. Reinigen Sie das Gerät nach diesem Vorgang mit einem weichen, in warmem Wasser angefeuchteten Tuch.

Die Blitzkochzone ist mit einem roten Punkt in ihrer Mitte gekennzeichnet. Sie heizt sich schneller als herkömmliche Kochzonen auf. Der rote Punkt ist auf die Kochzone gemalt und kann sich nach einiger Zeit lösen. Dies hat jedoch keine Auswirkung auf den Gerätebetrieb. Beim ersten Gebrauch der Blitzkochzone können sich Rauch und Gerüche entwickeln. Diese nehmen nach einiger Zeit ab. Drehen Sie den Timer-Einstellknopf auf , um das Gerät auf manuellen Betrieb einzustellen.

Inbetriebnahme Stellen Sie Kochgeschirr mit Wasser auf jede Kochzone, stellen Sie die höchste

5. PRAKTISCHE TIPPS UND HINWEISE

WARNUNG! Siehe Sicherheitshinweise.

5.1 Energie sparendes Kochen

• Verschließen Sie das Kochgeschirr, wenn möglich, immer mit einem Deckel.
• Stellen Sie das Kochgeschirr auf die Kochzone und schalten Sie diese erst dann ein.
• Kochzonen vor dem Ende der Garzeit ausschalten, um die Restwärme zu nutzen.

• Für zufrieden stellende Ergebnisse sollte der Topfboden die gleiche Größe wie die Kochzone haben, oder etwas größer sein. Verwenden Sie keine kleineren Töpfe.

• Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein. DEUTSCH WARNUNG! Achten Sie darauf, dass die Töpfe nicht das Bedienfeld berühren. Kochstufe:

Verwenden Sie Töpfe und Pfannen mit einem Boden, der der Größe der Brenner entspricht. Kochzone Durchmesser des Kochgeschirrs Vorn max. 145 mm Hinten max. 180 mm

Verwendung: Sanftes Köcheln

5.3 Anwendungsbeispiele zum

Verwendung: Warmhalten

6. REINIGUNG UND PFLEGE

WARNUNG! Siehe Sicherheitshinweise. Reinigen Sie das Gerät nach jedem Gebrauch. Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist. WARNUNG! Trennen Sie vor Reinigungs- oder Wartungsarbeiten das Kochfeld immer vom Netz. Das Kochfeld lässt sich am einfachsten reinigen, solange es noch warm ist; auf diese Weise können Speisereste leichter entfernt werden. WARNUNG! Scharfe Gegenstände und scheuernde Reinigungsmittel können das Gerät beschädigen. Reinigen Sie das Gerät aus Sicherheitsgründen nicht mit einem Dampfstrahl- oder Hochdruckreiniger. Edelstahl kann anlaufen, wenn es zu stark erhitzt wird. Verwenden Sie zum Kochen keine Topfsteine, Römertöpfe oder Gusseisenplatten. Alufolie kann die Oberfläche des Geräts beschädigen. Verwenden Sie keine Alufolie bei der Zubereitung von Speisen. Reinigen Sie die Edelstahlteile mit Wasser und trocknen Sie sie dann mit einem weichen Tuch ab. Kratzer oder dunkle Flecken beeinträchtigen die Funktionsfähigkeit des Geräts nicht. Entfernen von Verunreinigungen: Verschmutzungen können mit feinem Scheuerpulver oder einem Scheuerschwämmchen entfernt werden.

2. Feuchten Sie ein Tuch mit etwas Reinigungsmittel an und wischen Sie damit nach.

3. Heizen Sie anschließend die Kochplatte leicht auf und lassen Sie sie

4. Zur Pflege der Kochplatten von Zeit

zu Zeit ein wenig Nähmaschinenöl auf den Platten verreiben und dann mit saugfähigem Papier polieren.

30 www.electrolux.com Für Edelstahlkochmulden verwenden Sie bitte ein handelsübliches Reinigungsmittel für Edelstahl. Der Edelstahlrahmen der Kochplatte kann sich aufgrund der Hitzebelastung leicht verfärben.

Problem Mögliche Ursache und Abhilfe Das Gerät funktioniert nicht.

• Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an eine Elektrofachkraft. Die Kochzone heizt nicht auf.

• Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind.
• Drehen Sie den richtigen Kochzonenknopf.
• Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an eine Elektrofachkraft. Die Heizleistung des Kochfelds ist nicht zufriedenstellend.

• Vergewissern Sie sich, dass das Kochfeld sauber und trocken ist.
• Kontrollieren Sie, ob das Kochgeschirr die für die Kochzone passende Größe hat.
• Verwenden Sie ausschließlich Kochgeschirr mit ebenen Böden.
• Stellen Sie sicher, dass die Einstellung für die Kochart geeignet ist. Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder an den Kundendienst. Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen. Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ord- nungsgemäß bearbeitet werden kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.
• Produktnummer (PNC) ............
• Seriennummer (S.N.) ............ Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändlern erhältlich.

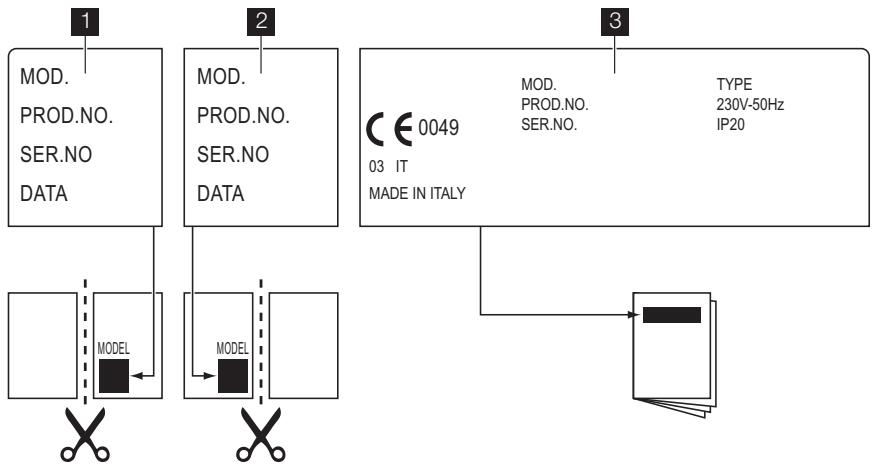

7.1 Im Zubehörbeutel

mitgelieferte Aufkleber Bringen Sie die Aufkleber, wie unten gezeigt, an: DEUTSCH

TYPE 230V-50Hz IP20 MODEL 1 Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil 2 Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil 3 Kleben Sie ihn auf die Gebrauchsan- weisung

WARNUNG! Siehe Sicherheitshinweise.

WARNUNG! Lesen Sie die Gebrauchsanleitung sorgfältig und folgen Sie den Anweisungen. Es besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie das Gerät nicht an, wenn Beschädigungen festzustellen sind. Wenden Sie sich bei Bedarf an den Lieferanten.
• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden. Achten Sie darauf, dass die Einbauschränke und Arbeitsplatten den Normen entsprechen.
• Halten Sie unbedingt alle geltenden Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Si- cherheit usw.) des Landes ein, in dem Sie das Gerät verwenden. WARNUNG! Es besteht Verletzungsgefahr durch Stromschläge.
• Die Netzanschlussklemme liegt an Spannung.
• Die Netzanschlussklemme muss spannungsfrei gemacht werden.
• Wenn sich die Montagehalterung in der Nähe der Klemmenleiste befindet, sorgen Sie dafür, dass das Netzanschlusskabel nie in Kontakt mit der Kante der Halterung kommt.

8.2 Elektrischer Anschluss

• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamt- 32 www.electrolux.com stromaufnahme ausgelegt ist. Achten Sie darauf, den Stecker in eine passende Steckdose zu stecken.
• Das Gerät darf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsversorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Masseverbindung den Normen und Vorschriften entspricht.
• Das Netzkabel darf nicht heißer als 90 °C werden. Schließen Sie den blauen Nullleiter an die mit „N“ gekennzeichnete Klemme an. Schließen Sie das braune (oder schwarze) Phasenkabel an die mit „L“ gekennzeichnete Klemme an. Lassen Sie das Phasenkabel stets angeschlossen. Bringen Sie die mit dem Kochfeld gelieferten Dichtungen am Rand der Aussparung an. Achten Sie darauf, dass die Enden der Dichtungen ohne Überlappung miteinander verbunden sind.

8.3 Netzkabel ersetzen

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen. Ersetzen Sie das Netzkabel ausschließlich durch eines vom Typ H05V2V2-F T90. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

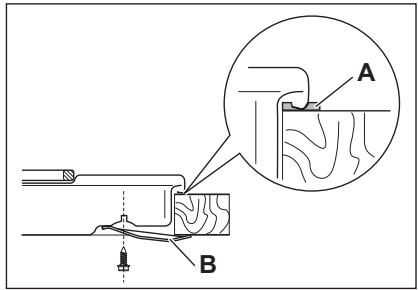

A) Mitgelieferte Dichtung B) Mitgelieferte Halterungen VORSICHT! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

8.5 Einbaumöglichkeiten

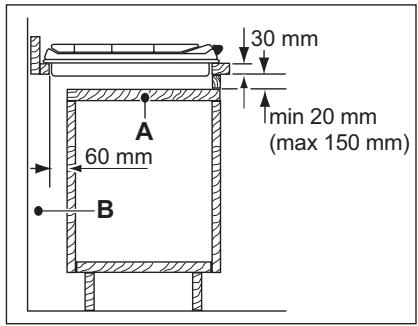

Unterbaumöbel mit Tür 30 mm

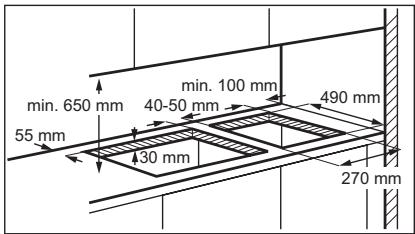

min. 100 mm 40-50 mm 490 mm 55 mm 30 mm 270 mm Verwenden Sie den Montage-Bausatz, wenn mehrere 30 cm Kochfelder nebeneinander in dieselbe Aussparung eingebaut werden. Der Bausatz ist beim Kundendienst erhältlich. Der Bausatz enthält einen seitlichen Stützträger, zusätzliche Dichtungen und die Montageanleitung. A) Entfernbare Platte B) Raum für Anschlüsse min 20 mm (max 150 mm) DEUTSCH Unterbaumöbel mit Backofen Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen, und die Unterbaumöbel müssen mit Lüftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen

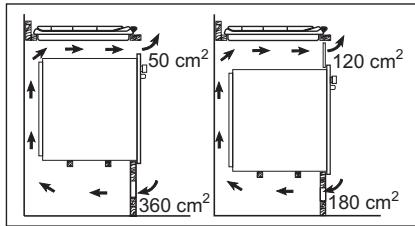

muss sich leicht aus dem Unterbauschrank entfernen lassen. 50 cm2 120 cm2 360 cm2 180 cm2

Abmessungen des Kochfelds Leistung der Kochzonen Breite: 290 mm

Abmessungen der Kochfeldaussparung Breite: 270 mm Länge 490 mm Gesamtleistung

Netzanschluss 230 V, 50 Hz

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. 34 www.electrolux.com DEUTSCH
