BEDIENUNGSANLEITUNG EH619TL11E SIEMENS

• Die Sicherheit während des Gebrauchs ist nur gewährleistet, wenn der Einbau technisch korrekt und in Übereinstimmung mit diesen Montageanweisungen vorgenommen wurde. Schäden, die aus einem unsachgemäßen Einbau resultieren, liegen in der Verantwortung des Monteurs.
• Der Anschluss des Gerätesarf nur durch eine autorisierte Fachkraft erfolgen. Dabei gelten die Bestimmungen der örtlichen Stromversorger.
• Das Gerät entspricht Überspannungsschutzeinrichtung Typ 1 undarf nur mit einem Erdungsanschluss betrieben werden.
• Die Benutzung these Geräts kann, wenn es ohne Erdungsanschluss betrieben oder unsachgemäß eingebaut wurde, unter unwahrscheinlichen Umständen schwerwiegende Schäden anrichten.

Der Hersteller übernimmt keine Verantwortung für Fehler in der Funktionseweise und für mögliche Schäden, die aus unsachgemäßen elektrischen Installationen rühren.

• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds oder des Backofens nicht berührt werden.
• Jegliche Veränderung am Gerät, einschließlich Austausch des Netzkabels, muss vom Kundendienst ausgeführrt werden.
• Induktionskochfelder dürfen nur über Schubfach, Backöfen mit Kuhlgeblase desselben Herstellers oder Geschirrspulern desselben Herstellers angebracht werden. Unter dem Kochfeld dürfen keine Kühlschranke, Backöfen ohne Geblase oder Waschmaschinen eingebaut werden.

Montage über einem Schubfach (Abb. 2a)

• Wenn das Kochfeld über einem Schubfach eingebaut wurde, können im Schubfach befindliche Metallgegenstände hohe Temperaturen durch den Rückstrom der Luft aus dem Umluftbetrieb des Kochfelds erreichen, davon wird empfohlen, einen Zwischenboden einzubauen.

Für den Zwischenboden kann eine Holzplatte (Abb. 3) verwendet oder ein geeignetes Zubehörteil bei unserem Kundendienst erworben werden.

Die Artikelnummer für diese Zubehörteil lautet 686002.

• Die Arbeitsplatte, in die das Kochfeld eingebaut wird, muss mindestens 20 mm dick sein.
• Der Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Schubfachs muss 65 mm betragen.

Montage über dem Backofen (Abb. 2b)

• Die Arbeitsplatte, in die das Kochfeld eingebaut wird, muss folgende Mindeststärke haben:

• 20 mm bei Einbau über einem Kompaktbackofen.

• 30 mm bei Einbau über einem normalen Backofen.

• Bei Einbau über einem Kompaktbackofen muss sich ein Abstand von 60 mm zwischen dem oberen Teil des Backofens und dem oberen Teil der Arbeitsplatte befinden.

Montage über dem Geschirrspüller (Abb. 2c)

• Bei Einbau über einem Geschirrspüler muss ein Zwischenboden eingebaut werden. Zubehörteile erhalten Sie bei unserem Kundendienst.

Die Artikelnummer für diese Zubehörteil lautet 686002.

Die Arbeitsplatte, in die das Kochfeld eingebaut wird, muss mindestens 20 mm und hochstens 40 mm dick sein.
- Es muss folgender Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Geschirrspulers eingehalten werden:

• 60 mm bei Einbau über einem Kompakt-Geschirrspüler.
• 65 mm bei Einbau über einem normalen Geschirrspüller.

Kochfeld einsetzen und anschließen - Abbildung 1/2/3/4/5

• Spannung siehe Typschild.
• Nur nach Anschlussplan anschließen.

Anschlussplan - Abb. 5

1.Braun
2. Blau
3. Gelb/Grün

Änderung des Einschaltstroms 10 / 13 / 16 / 20 Ampere - Abb. 6

Vor dem ersten Gebrauchitte prufen,ob der Einschaltstrom des Kochfeldes korrekt ist.

Für eine Änderung des Einsatzstromes folgendermaßen vorgehen:

1 - Kochfeld mithilfe des Hauptschalters einschalten.
Kein Kochgefäß auf die Kochstellen stellen
2 - In den folgenden 60 Sekunden alle Kochstellen je nach benötigtem Einsatzstrom auf die gewünschte Kochstufe stellen, siehe Tabelle.

Kochstufe	Einschaltstrom in Ampere
1	20 A
2	16 A
3	13 A
4	10 A

3 - Alle Kochstellen, beginnend mit der Kochstelle rechts unten, nacheinander gegen den Uhrzeigersinn ausschalten.
4 - In der Anzeige der rechten Kochstellen wird der ausgewählte Einsatzstrom angezeigt.

5 - Kochfeld mithilfe des Hauptschalters ausschalten.

Der ausgewählte Einschaltstrom wurde korrekt gespeichert.

Kochfeld-Ausbau

• Das Gerät spannungslos machen.
  Kochfeld von unter herausdrücken.

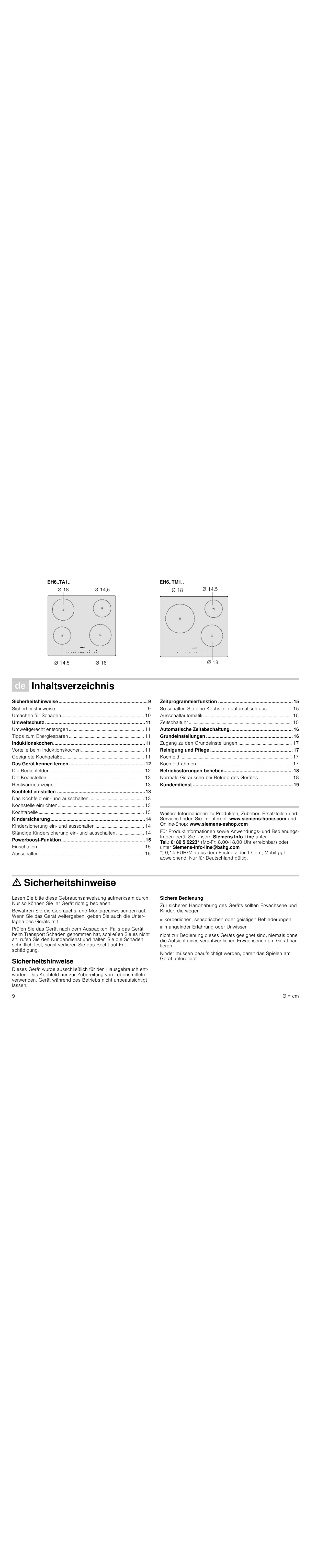

de Inhaltsverzeichnis

Sicherheitshinweise 9

Sicherheitschinweise 9

Ursachen fur Schaden 10

Umweltschutz 11

Umweltgerecht entsorgen 11

Tipps zum Energiesparen 11

Induktionskochen 11

Vorteile beim Induktionskochen 11

Geeignete KochgefasBe 11

Das Gerät kennen lernen 12

Die Bedienfelder 12

DieKochstellen. 13

Restwärmeanzeige 13

Kochfeld einstellen 13

Das Kochfeld ein- und ausschalten. 13

Kochstelle einrichten 13

Kochtabelle 13

Kindersicherung 14

Kindersicherung ein- und ausschalten 14

Ständige Kindersicherung ein- und ausschalten 14

Powerboost-Funktion 15

Einschalten 15

Ausschalten 15

Zeitprogrammierfung. 15

So schalten Sie eine Kochstelle automatisch aus 15

Ausschaltautomatik 15

Zeitschaltuhr 15

Automatische Zeitabschaltung 16

Grundeinstellungen 16

Zugang zu den Grundeinstellungen 17

Reinigung und Pflege 17

Kochfeld 17

Kochfeldrahmen. 17

Betriebsstörungen beheben 18

Normale Geräusche bei Betrieb des Gerätes. 18

Kundendienst 19

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.siemens-home.com und Online-Shop: www.siemens-eshop.com

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unsere Siemens Info Line unter

Tel.: [phone]* (Mo-Fr: 8.00-18.00 Uhr erreichenbar) oder unter [e-mail]

*) 0,14 EUR/Min aus dem Festnetz der T-Com, Mobil ggf. abweichend. Nur für Deutschland gültig.

Sicherheitshinweise

Lesen Sieitte diese Gebrauchsanweisung aufmerksam durch. Nur so konnen Sie Ihr Gerat richtig bedienen.

Bewahren Sie die Gebrauchs- und Montageanweisungen auf. Wenn Sie das Gerät weitergeben, geben Sie auch die Unterlagen des Geräts mit.

Prufen Sie das Gerät nach dem Auspacken. Falls das Gerät beim Transport Schaden genommen hat, schreiben Sie es nicht an, rufen Sie den Kundendienst und halten Sie die Schäden schriftlich fest, sonst verlieren Sie das Recht auf Entscheidigung.

Sicherheitshinweise

Dieses Gerät wurde ausschließlich für den Hausgebrauch entworen. Das Kochfeld nur zur Zubereitung von Lebensmitteln verwenden. Gerät während des Betriebs nicht unbeaufsichtigt halten.

Sichere Bedienung

Zur sicheren Handhabung des Geräts sollenen Erwachsene und Kinder, die wegen

körperlichen, sensorischen oder geistigen Behinderungen
mangelnder Erfahrung oder Unwissen

nicht zur Bedienung these Geräts geeignet sind, niemals ohne die Aufsicht eines verantwortlichen Erwachsenen am Gerät hantieren.

Kinder mussen beaufsichtigt werden, damit das Spieler am Gerät unterbleibt.

Zu heiBes OI und Fett

Brandgefahr!

Zu heiBes Öl und Fett sind leicht entzündlich. Überhitztes Öl und Fett nicht unbeaufsichtigtleness. Falls sich Öl oder Fett entzüden, das Feuer niemals mit Wasser löschen. Die Flammen mit einem Deckel oder Teller erstickten. Kochstelle ausschalten.

Kochen im Wasserbad

Mit dem Wasserbad kann man Lebensmittel in einem Kochgefäß garen, das in ein großeres Kochgefäß mit Wasser gesetzt wird. So wird das Gargut schonend und gleichmäßig durch das heiße Wasser und nicht direkt durch die Hitze der Kochstelle gegart. Beim Garen im Wasserbad muss darauf geachtet werden, dass die Dosen und Behälter aus Glas oder aus einem anderen Material nicht direkt auf den Boden des Kochgefäßes mit dem Wasser gestellt werden, um ein Zerspringen des Glasfelds und des Kochgefäßes durch Überhitzung der Kochstelle zu vermeiden.

HeiBes Kochfeld

Verbrennungsgefahr!

Heiße Kochstellen nicht berühren. Kinder vom Kochfeld fernhalten.

Brandgefahr!

Brennbare Gegenstände niemals auf das Kochfeld stellen.
Keine brennbaren Gegenstände oder Sprühflaschen in den Schubladen unter dem Kochfeld aufbewahren.

Nasse Topföden und Kochstellen

Verletzungsgefahr!

Falls sich zwischen Gefäßboden und Kochstelle eine Flüssigkeit befindet, kann Dampfdruck entstehen. Das Kochgefäß konnte springen. Kochstelle und Kochgefäßboden immer trokken halten.

Sprünge im Kochfeld

Stromschlaggefahr!

Das Gerät von der Stromversorgung trennen, wenn das Kochfeld kaputt oder gesprungen ist.

Setzen Sie sich mit dem Kundendienst in Verbindung.

Die Kochstelle heizt, aber die Anzeige Funktioniert nicht

Verbrennungsgefahr!

Kochstelle ausschalten, wenn die Anzeige nicht Funktioniert. Setzen Sie sich mit dem Kundendienst in Verbindung.

Das Kochfeld schaltet sich aus

Brandgefahr!

Wenn sich das Kochfeld automatisch ausschaltet und nicht in Gebrauch genommen werden kann, könnte es sich später von selbst wieder einschalten. Um das zu verhindern, muss das Kochfeld von der Stromversorgung getrennt werden. Setzen Sie sich mit dem Kundendienst in Verbindung.

Legen Sie keine Metallgegenstände auf das Induktionskochfeld

Verbrennungsgefahr!

Auf das Kochfeld keine Messer, Gabeln, Löffel, Deckel oder andere Metallgegenstände legen, weil sie sehr}schnell海口 werden konnen.

Schutz des Gebläses

Beschädigungsgefahr!

Das Kochfeld ist an der Unterseite mit einem Geblase ausgestattet. Befindet sich unter dem Kochfeld eine Schubblade, dürfen in dieser keine kleinen Gegenstände oder Papier aufbewahrt werden. Sie konnten aufgesaugt werden und das Geblase beschädigen oder die Kühlung beeinträchtigen.

Achtung!

Zwischen dem Inhalt der Schublade und dem Geblaseeinggang muss sich ein Mindestabstand von 2 cm befinden.

Unsachgemäße Reparaturen

Stromschlaggefahr!

Unsachgemäß Reparaturen sind gefährlich. Defektes Gerät von der Stromversorgung trennen. Setzen Sie sich mit dem Kundendienst in Verbindung. Nur ein von uns geschulter Fachmann des Kundendienstesarf Reparaturen durchfuhren oder beschädigte Verbindungskabel austauschen.

Achtung!

Das Gerät entspricht den Anforderungen an Sicherheit und elektramagnetische Verträglichkeit. Dennoch dürfen sich Personen mit Herzschrittmachern dem Gerät nicht annahern. Man kann nicht mit absoluter Sicherheit davon ausgehen, dass 100 % dieser auf dem Markt erhältlichen Geräte den Anforderungen an die elektramagnetische Verträglichkeit entsprechen und dass keine Störungen verursacht werden, die eine korrekte Funktionseweise desselben beeinträchtigen. Es ist auch möglich, dass Personen mit anderen Geräten, wie Hörgeräten, Störungen bemerken.

Das Kochfeld ausschalten.

Nach jedem Gebrauch das Kochfeld immer mit dem Hauptschalter ausschalten. Warten Sie nicht, bis sich das Kochfeld automatisch ausschaltet, weil sich keine Kochgefäße mehr darauf befinden.

Ursachen für Schäden

Achtung!

■ Raue Böden der Kochgeführte können das Kochfeld zerkratzen.
- Niemals leere Kochgefae auf das Kochfeld stellen. Das konnte zu Schaden führen.
Keine bereits Gefäße auf das Bedienfeld, die Anzeigen oder den Kochfeldrahmen stellen. Das könnte zu Schäden führen.
- Wenn harte und spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen.
■ Alufolie und Kunststoffgefasse schmelzen aufHEYen Kochstellen. Der Gebrauch von Herdschutzfolie auf dem Kochfeld wird nicht empfohlen.

Ubersicht

In der folgenden Tabelle sind die früigsten Schäden aufgeführ't:

Schaden	Ursache	Maßnahme
Flecken	Übergelaufenes Gargut	Übergelaufenes Gargut(sofort mit einem Glasschaber entfernen.
	Ungeeignete Reinigungsmittel	Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind.
Kratzer	Salz, Zucker und Sand	Das Kochfeld nicht als Tablett oder Ablage benutzen.
	Raue Böden zerkratzen die Glas-keramik	Kochgefäße überprüfen.
Verfährbungen	Ungeeignete Reinigungsmittel	Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind.
	Reibung durch Kochgefäße	Töppe und Pfaffen anheiten, um sie zu verschiben.
Abblättern	Zucker und stark zuckerhaltige Substanzen	Übergelaufenes Gargut sofort mit einem Glasschaber entfernen.

Umweltschutz

Das Gerät auspacken und Verpackungsmaterial umweltgerecht entsorgen.

Umweltgerecht entsorgen

Dieses Gerät ist gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE 2002/96/EG) gekenn-zeichnet. Diese Richtlinie legt den Rahmen für Rücknahme und Verwertung von Altgeräten in der EU fest.

Tipps zum Energiesparen

• Immer den passenden Deckel auf die Kochgefäbe legen. Beim Garen ohne Deckel verwierfacht sich der Energieverbrauch.
  Kochgefäße mit dicken ebenen Böden verwenden. Unebene Böden erhöhen den Energieverbrauch.

Der Durchmesser des Bodens des Kochgefäbes sollte mit der Grübe der Kochstelle übereinstimmen. Diese ist in der Regel größter als der Durchmesser des Bodens. Falls der Durchmesser des Kochgefäbes nicht mit der Kochstelle übereinstimmt, ist es besser, größere Kochgefäre für die Kochstelle zu verwenden, weil sonst die Hälfte der Energie verloren besteht. Beachten Sie: Wenn der Hersteller den Durchmesser angibt, ist dies meistens der obere Durchmesser des Kochgefäbes.
Kochgefäbe auswahlen, die mit ihrer GrüBe der Menge des zuzubereitenden Garguts entsprechen. GroßBe, aber halbleere KochgefäBe verbrauchen viel Energie.
Mit weniger Wasser kochen. So kann Energie gespart werden und außerdem bleiben beim Gemüse die Vitamine und Mineralstoffe erhalten.
Eine niedrigere Kochstufe einstellen.

Induktionskochen

Vorteile beim Induktionskochen

Das Induktionskochen unterscheidet sich stark von den herkömmlichen Aufheizmethoden, die Hitze entsteht direkt im Kochgefäß. Daher hat die Methode mehrere Vorteile:

Zeitersparnis beim Kochen und Braten; durch direktes Aufheizen des Kochgefaßes.
So wird Energie gespart.
Einfache Pflege und Reinigung. Übergelaufenes Gargut brennt nicht so Schnell an.
Mehr Kontrolle und Sicherheit; Das Kochfeld steigert oder verringgert die Energiezufahr sofort nach der Betätigung des Bedienfels. Die Induktionskochzone unterbricht die Hitzezufahr von selbst, wenn das Kochgefäß von der Kochstelle genommen wird.

Geeignete KochgefäBe

Ferromagnetische Kochgefaße

Für das Induktionskochen sind nur ferromagnetische Kochgefäße geeignet, die aus folgenden Materialien hergestellt sein können:

■ Emaillierter Stahl
Gusseisen
Induktionsgeeignetes Geschirr aus Edelstahl.

Um festzustellen, ob die GefäBe geeignet sind, prufen Sie, ob der Boden einen Magneten anzieht.

Induktionsgeeignete SpezialgefaBe

Es gibt andere induktionsfähige Spezialgefäße, deren Boden nicht komplett ferromagnetisch ist. Den Durchmesser überprüfen, er könnte sich sowohl auf die GefäBerkennung als auch auf das Kochergebnis auswirken.

Nicht geeignete Kochgefäbe

Verwenden Sie keinesfalls:

Normalen Edelstahl
Glas
Ton
Kupfer
Aluminium

Beschaffenheit des Kochgeßbodens

Die Beschaffenheit der Kochgefäßböden kann sich auf die Gleichmäßigkeit des Kochergebnisses auswirken. Kochgefäße aus wärmeleitfähigen Materialien, wie Töppe mit Sandwichboden aus rostfreiem Stahl, vertieren die Wärme gleichfürmig und sparen so Zeit und Energie.

Kein Kochgeföß auf der Kochstelle oder Kochgeföß in ungeeigneter Höhe

Wenn kein Kochgefäß auf die ausgewählte Kochstelle gestellt wird oder das Kochgefäß aus einem ungeeigneten Material ist oder nicht die richtige Höhe hat, blinkt die auf dem Anzeigefeld der Kochstelle angezeigte Kochstufe. Stellen Sie ein geeignetes Kochgefäß auf die Kochstelle, bis die Anzeige nicht mehr blinkt. Andernfalls schaltet sich die Kochstelle nach 90 Sekunden automatisch aus.

Leere Kochgefäbe oder Kochgefäbe mit dunnem Boden

Heizen Sie keine leeren Kochgefäß auf und verwenden Sie keine Kochgefäß mit dunnem Boden. Das Kochfeld ist mit einem Sicherheitsystem ausgestattet, aber ein leeres Kochgefäß kann sich so schnell aufheizen, dass die Funktion "Ausschaltautomatik" nichtrechtzeitig anspringt und eine hohe Temperatur erreicht werden kann. Der Boden des Kochgefäßes konnte schmelzen und das Glasfeld beschädigen. Berühren Sie in thisem Fall das Kochgefäß nicht und schalten Sie die Kochstelle aus. Kann die Kochstelle auch nach dem Abkühlen nicht wieder in Betrieb genommen werden, setzen Sie sich mit dem Kundendienst in Verbindung.

Kochgefaßerkennung

Jede Kochstelle hat eine Mindestgrenze zur Kochgefäßerkennung in Abhängigkeit des Materials des verwendenten Kochgefäßes. Deshalb sollen den Sie stets die Kochstelle verwenden, die sich am besten für den Durchmesser des Kochgefäßes eignet.

Zwei- und Dreikreis-Kochzone

These Kochstellen konnen Gefäße Unterschiedlicher Großerekennen. In Abhängigkeit von Material und Beschaffenheit desKochgefälbes stellt sich die Kochstelle automatisch auf dessenGroBe ein, indem nur der innere Kreis oder die gesamteKochstelle bis zum äußeren Kreis aufgeheizt und die richtige Leistung für ein gutes Kochergebnis übertragen wird.

Das Gerät kennen lernen

These Anweisungen gelten für verschiedene Kochfelder. Auf Seite 9 finden Sie einen Überblick über die Modelle mit Maßangaben.

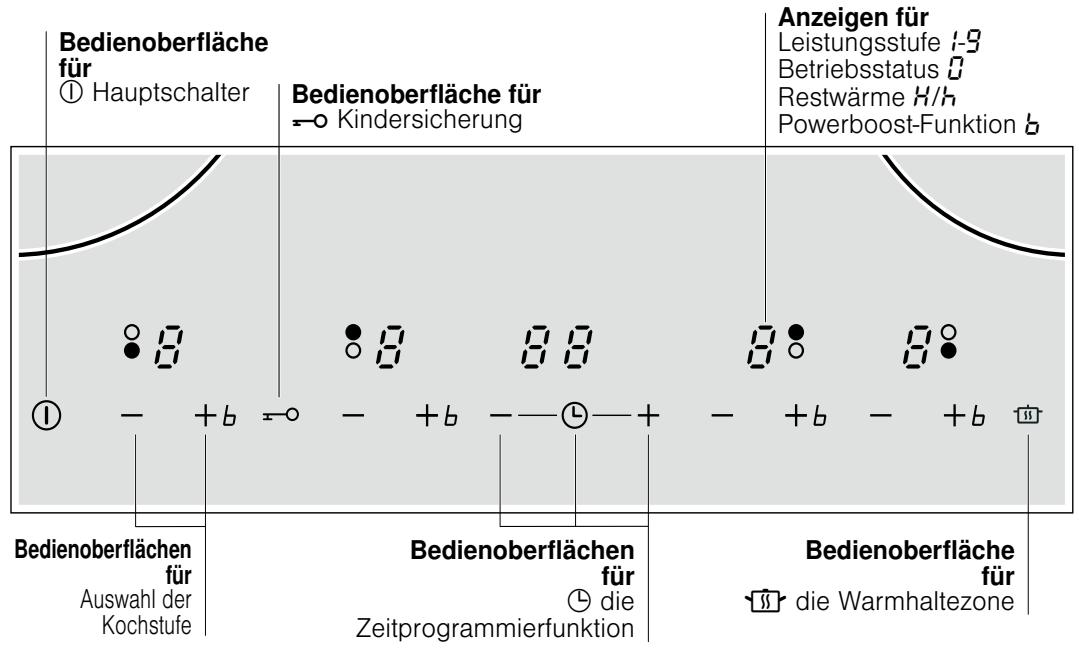

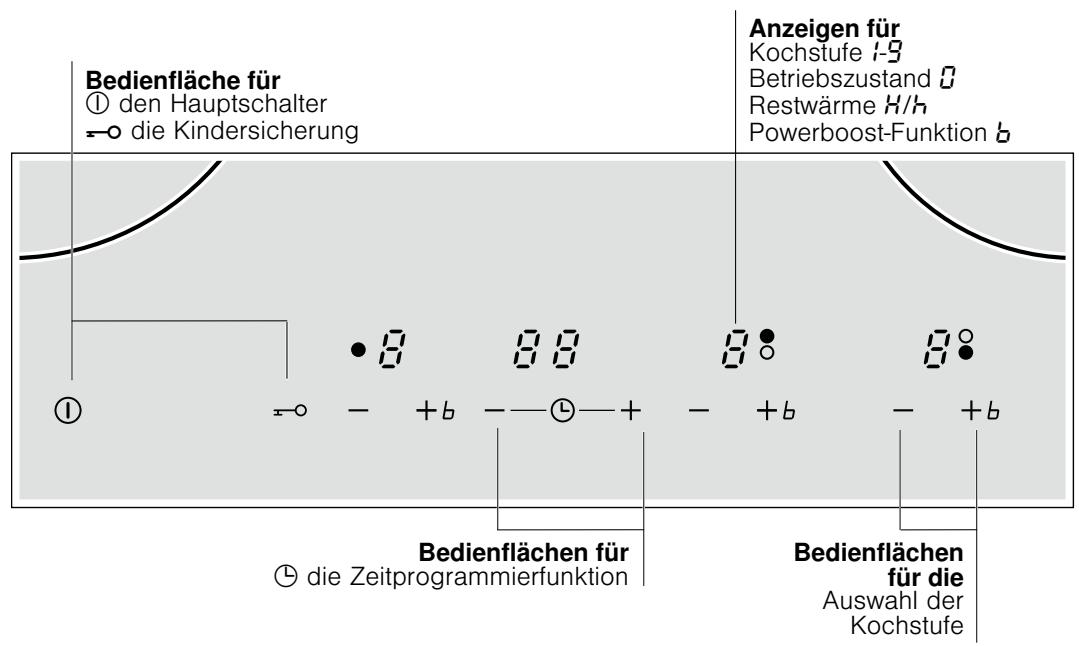

Die Bedienfelder

Die Kochstellen

Kochstelle	ein- und ausschalten
○ Einfache Kochstelle	Kochgefäß in geeigneter Höhe verwenden.
∞ Bratzone	Die Zone schaltet sich bei Benutzung eines Kochgefäßes mit einem Boden gleicher Höhe wie die Außenzone automatisch ein.
○ Widersaufsähige Warmhaltezone*	Das Symbol drücken.**

• Einsatzalen der Kochstelle: Die entsprechende Anzeige leuchtet auf.
  ** Die Restwärmeanzeige leuchtet auf.

Nur für das Induktionskochen geeignete Kochgefäbe verwenden, siehe Abschnitt "Geeignete Kochgefäbe".

Restwärmeanzeige

Das Kochfeld verfügt für jeder Kochstelle über eine Restwärme-anzeige, die auf noch warme Kochstellen hinweist. Berühren Sie die Kochstellen mit dieser Anzeige nicht.

Auch wenn das Kochfeld ausgeschaltet ist, leuchtet / , solange die Kochstelle warm ist.

Beim Herunternehmen des Kochgefasbes vor Abstellen der Kochstelle, erscheinen abwechselnd die Anzeige / und die gewährte Kochstufe.

Kochfeld einstellen

Dieses Kapitel zeigt, wie die Kochstellen programmiert werden können. Der Tabelle konnen Sie die Garzeiten und Kochstufen für die verschiedene Gerichte entnehmen.

Das Kochfeld ein- und ausschalten.

Kochfeld mit dem Hauptschalter ein- und ausschalten.

Einschalten: Das Symbol ① drücken. Die Anzeige über dem Hauptschalter leuchtet auf. Das Kochfeld ist betriebsbereit.

Ausschalten: Das Symbol ① drücken, bis die Anzeige über dem Hauptschalter erlischt. Alle Kochstellen sind ausgeschal-tet. Die Restwärmeanzeige leuchtet weiter, bis die Kochstellen ausreichend abgekühlt sind.

Hinweis: Das Kochfeld schaltet sich automatisch aus, wenn alle Kochstellen mehr als 20 Sekunden abgeschalte sind.

Kochstelle einrichten

Die gewünschte Kochstufe mit den Symbolen + und - auswahlen.

Kochstufe 1 = niedrigste Leistung.

Kochstufe 9 = hochste Leistung.

Jede Kochstufe verfügbar über eine Zwischenstufe. Diese ist mit einem Punkt gekennzeichnet.

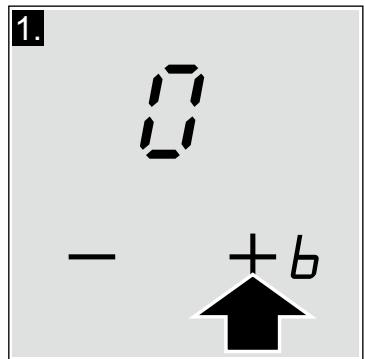

Die Kochstufe auswahlen:

Das Kochfeld muss eingeschaltet sein.

1. Das Symbol + oder - der gewünschten Kochstelle berühren. In ihrer Anzeige leuchtet auf.

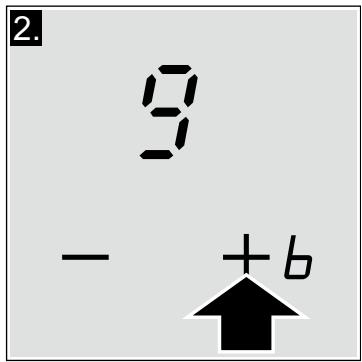

2. Berühren Sie in den nachsten 10 Sekunden das Symbol + oder -. Die Grundeinstellung wird angezeigt.

Symbol ^+ Kochstufe 9.

Symbol - Kochstufe 4.

1. Kochstufe ändern: Das Symbol + oder - drücken, bis die gewünschte Kochstufe angezeigt wird.

Kochstelle ausschalten.

Das Symbol + oder - drücken, bis 0 erscheint. Die Kochstelle schaltet sich aus und die Restwärmeanzeige erscheint.

Hinweis: Wenn kein Kochgefäß auf der Induktionskochzone steht, blinkt die Anzeige der gewährten Kochstufe. Nach einer Zeit schaltet sich die Kochstelle aus.

Kochtabelle

In folgender Tabelle sind einige Beispiele aufgefuhrt.

	Leistungsstufe
Schmelzen
Schokolade, Schokoladenguss, Butter, Honig	1-1.
Gelatine	1-1.
Aufheizen und Warmhalten
Eintopf (z. B. Linsen)	1-2
Milch**	1.-2.
In Wasser gegarte Würste**	3-4
Auftauen und Erwärmen
Tiefgekühler Spinat	2.-3.
Tiefgekühltes Gulasch	2.-3.

• Kochen ohne Deckel
  ** ohne Deckel

	Leistungsstufe
Auf kleiner Flamme kochen und garen
Kartoffelkürbe	4.-5.*
Fisch	4-5*
Weiße Saucen, z. B. Béchamel	1-2
Aufgeschlagene Saucen, z. B. Bernaise, Hollandaise	3-4
Kochen, Dampfgaren, Anbraten
Reis (mit doppelter Wassermenge)	2-3
Milchreis	1.-2.
Kartoffeln	4-5
Nudeln	6-7*
Eintopf, Suppen	3.-4.
Gemüse	2.-3.
Tiefgekühltes Gemüse	3.-4.
Eintopf mit dem Schnellkochtopf	4.-5.
Schmoren
Rouladen	4-5
Schmorbraten	4-5
Gulasch	3.-4.
Braten**
Filet, Kotelett (natur oder paniert)	6-7
Steak (3 cm dick)	7-8
Geflügelbrust (2 cm dick)	5-6
Fisch und Fischfilet, natür	5-6
Fisch und Fischfilet, paniert	6-7
Kraben und Garnelen	7-8
Tiefkuhlgerichte, z. B. Bratgerichte	6-7
Pfannkuchen	6-7
Omelett	3.-4.
Frittieren** (150-200g nacheinander in 1-2 I Öl)
Tiefkuhlprodukte, z. B. Pommes frites, Chicken-Nuggets	8-9
Kroketten, tiefgekühlt	7-8
Fleischbällchen	7-8
Fleisch, z. B. Hünnerteile	6-7
Fisch, Gemüse oder Pilze paniert oder im Bierteig, z. B. Champignons	6-7
Konditoreiware, z. B. Windbeutel, Früchte im Bierteig	4-5

• Kochen ohne Deckel
  ** ohne Deckel

Kindersicherung

Das Kochfeld kann gegen unbeabsichtigtes Einsatz gehert werden, damit Kinder keine Kochstellen einschalten konnen.

Kindersicherung ein- und ausschalten

Das Kochfeld muss ausgeschaltet sein.

Einschalten: Das Symbol circa 4 Sekunden lang drucken. Die Anzeige leuchtet 10 Sekunden lang. Das Kochfeld ist nun blockiert.

Ausschalten: Das Symbol etwas 4 Sekunden lang drücken. Die Sperre ist deaktiviert.

Ständige Kindersicherung ein- und ausschalten

These Funktion aktiviert die Kindersicherung automatisch nach jeder Ausschalten des Kochfelds.

Ein- und Ausschalten

Siehe Abschnitt „Grundeinstellungen".

Powerboost-Funktion

Mit der Powerboost-Funktion konnen die Lebensmittel schneller erhitz werden als mit der Kochstufe 3.

Alle Kochstellen verfügen über diese Funktion.

Einschalten

Das Kochfeld muss an sein, jedoch damit keine Kochstelle in Betrieb sein.

1. Die gewünschte Kochstelle auswahlen.
2. Gewünschte Kochstufe 3 auswahlen.
   3.Danach das Symbol ^+ drucken.

In der Anzeige leuchtet das Symbol auf. Die Powerboost-Funktion wurde aktiviert.

Hinweis: Wenn eine Kochstelle angeschaltet und gleichzeitig noch die Powerboost-Funktion verwendet wird, blinken auf der Anzeige der Kochstelle die Symbole 6 und 7. AnschlieBend wird die Kochstufe 8 eingestellt. Die Powerboost-Funktion wird deaktiviert.

Ausschalten

Kochstelle auswahlen und auf das Symbol - drücken. Die Anzeige erlischt und die Kochstelle kehrt zur Kochstufe 3 zurück. Die Powerboost-Funktion ist nun deaktiviert.

Hinweis: Unter bestimmten Umständen kann es vorkommen, dass sich die Powerboost-Funktion automatisch abscheltet, um die elektronischen Komponenten im Inneren des Kochfeldes zu schätzen.

Zeitprogrammierfungtion

These Funktion kann auf zwei Arten genutzt werden:

Zum automatischen Ausschalten einer Kochstelle.
■ Als Zeitschaltuhr.

So schalten Sie eine Kochstelle automatisch aus

Zeit für die gewünschte Kochstelle eingeben. Die Kochstelschaltet sich nach Ablauf der Zeit automatisch aus.

So stellen Sie die Funktion ein

1.Gewünschte Kochstufe auswahlen.
2. Symbol drucken. Die Anzeige der Kochstelle leuchtet auf. In der Anzeige der Zeitprogrammierfungtion erscheint 00. Für die Auswahl einer anderen Kochstelle mehrmals das Symbol drucken, bis die Anzeige der gewündsten Kochstelle aufleuchtet.
3. Drücken Sie das Symbol + oder - der Zeitprogrammierfung. tion. Die Grundeinstellung wird angezeigt:

Symbol : 30 Minuten.

Symbol -: 10 Minuten.

1. Die Symbole + oder - drücken, bis die gewünschte Garzeit entscheidet.

Nach weniger Sekunden beginn't die Zeit abzulaufen.

Nach Ablauf der Zeit

Die Kochstelle schaltet sich aus. Es ertont ein Signal und in der Anzeige der Zeitprogrammierfung wird 10 Sekunden lang angezeigt. Die Anzeige leuchtet in der Anzeige der Kochstelle auf. Durch Drücken auf das Symbol 念 schalten sich die Anzeigen aus und das akustische Signal verstummt.

Zeit ändern oderlöschen

Das Symbol mehrfach drücken, bis die gewünschte Anzeige aufleuchtet. Die Garzeit mit den Symbolen + oder -ändern oder auf 00 stellen.

Hinweise

Wurden Garzeiten an mehreren Kochstellen eingestellt, ist es möglich, alle Zeiten anzuzeigen. Dafür mehrmals das Symbol drücken, bis die Anzeige I I für die gewünschte Kochstelle aufleuchtet.
■ Es können Garzeiten von bis zu 99 Minuten Dauer eingestellt werden.

Ausschaltautomatik

Mit dieser Funktion kann eine Garzeit für alle Kochstellen eingestellt werden. Nach Einschalten einer Kochstelle lauft die eingestellte Zeit ab. Die Kochstelle schaltet sich nach Ablauf dieser Zeit automatisch aus.

Die Anleitung zum Aktivieren der Ausschaltautomatik finden Sie im Kapitel "Grundeinstellungen".

Hinweis: Man kann die Garzeit einer Kochstelle ändern oder löschen:

Das Symbol mehrfach drücken, bis die gewünschte Anzeige aufleuchtet. Die Garzeit mit den Symbolen + oder -ändern oder auf 00 stellen.

Zeitschaltuhr

Die Zeitschaltuhr ermitteligt die Programmierung einer Zeit bis 99 Minuten. Sie ist von anderen Einstellungen unabhängig. Diese Funktion dient nicht dem automatischen Ausschalten einer Kochstelle.

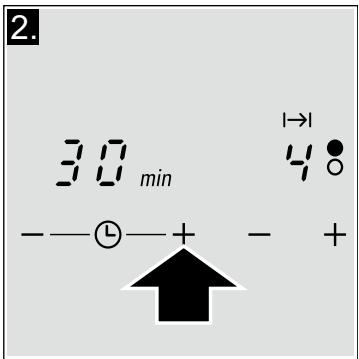

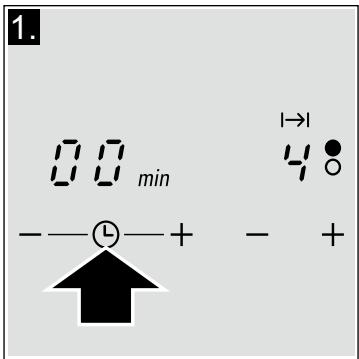

So stellen Sie die Funktion ein

1. Das Symbol 口 mehrfach drücken, bis die Anzeige aufleuchtet. In der Anzeige der Zeitprogrammierfungion erscheint 00.
2. Drücken Sie das Symbol + oder - der Zeitprogrammierfungk tion. Die Grundeinstellung wird angezeigt.

Symbol+: 10 Minuten

Symbol - 05 Minuten.

1. Die gewünschte Zeit mit den Symbolen + oder -einstellen.

Nach einigen Sekunden beginnnt die Zeit abzulaufen.

Nach Ablauf der Zeit

Ein akustisches Signal ertont. In der Anzeige der Zeitprogrammierfungtion ist zu sehen und die Anzeige leuchtet auf. Nach 10 Sekunden schalten sich die Anzeigen aus.

Durch Drücken auf das Symbol schalten sich die Anzeigen aus und das akustische Signal verstummt.

Zeitändern oderlöschen

Das Symbol mehrfach drücken, bis die Anzeige aufleucht. Die Garzeit ändern oder auf mit den Symbolen + oder - stellen,

Automatische Zeitabschaltung

Wenn die Kochstelle langere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, wird die automatische Zeitabschaltung aktiviert.

Die Kochstelle heizt nicht mehr. In der Anzeige der Kochstelle blinken abwechselnd ±bF und ±b .

Bei Drücken irgend eines Symbols erlischt die Anzeige. Die Kochstelle kann nun neu eingestellt werden.

Die automatische Zeitabschaltung hängt von der gewählten Kochstufe ab (von 1 bis 10 Stunden).

Grundeinstellungen

Das Gerät bietet verschiedene Grundeinstellungen. Diese Einstellungen können Sie ihren Bedürfnissen anpassen.

Anzeige	Funktion
c1	Ständige Kindersicherung
	AUS.*
	EIN.
c2	Signaltöne
	Bestätigungs signal und Fehlersignal sind deaktiviert.
	Nur das Fehlersignal ist aktiviert.
	Fehlersignal und Bestätigungs signal sind aktiviert.*
c5	Betriebsdauerbegrenzung.
	AUS.*
	-99 Zeit bis zur automatischen Abschaltung.
c6	Dauer des Signaltons der Zeitprogrammierfungtion
	10 Sekunden.*
	30 Sekunden
	1 Minute.
c7	Funktion Power-Management
	= AUS*
	= 1000 W Mindestleistung.
	. = 1500 W
	= 2000 W
	...
	oder = maximale Leistung des Kochfels.**
c8	Zu den Grundeinstellungen zugrückkehren
	Persönliche Einstellungen.*
	Zu den Werkseinstellungen zugrückkehren.

Werkseinstellung
*Die maximale Leistung des Kochfeldes ist abhängig vom Einsatzstrom, der bei der Installation festgelegt wurde. Damit dieser Maximalwert nicht übersritten wird, verfügt das Kochfeld über mehrere Komponenten, die die Leistung automatisch verwalten und je nach Anforderung auf die eingeschalteten Kochstellen vertieren.

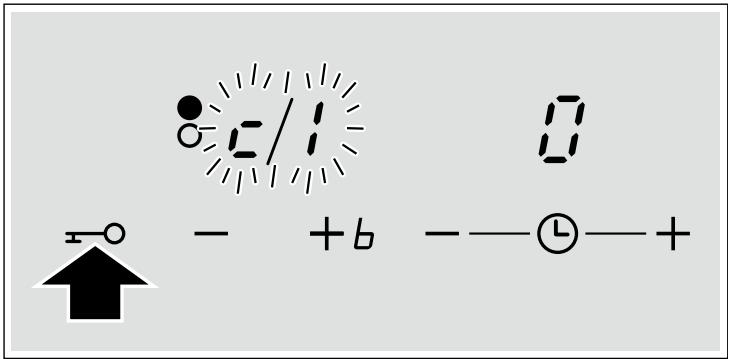

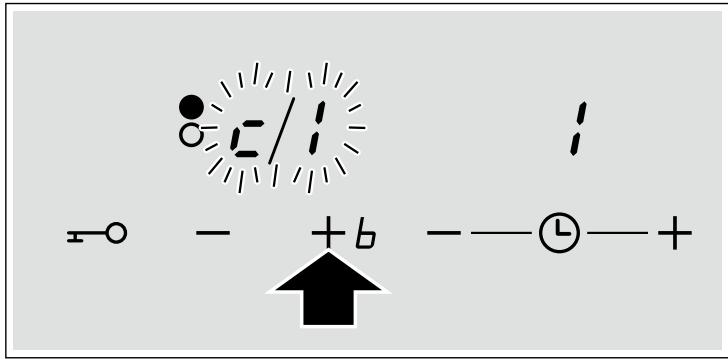

Zugang zu den Grundeinstellungen

Das Kochfeld muss ausgeschaltet sein.

1. Das Kochfeld einschalten.
2. In den nachfolgenden 10 Sekunden 4 Sekunden lang das Symbol drucken.

Auf der linken Displayseite ist c und auf der rechten zu sehen.

1. Das Symbol -O mehrmals drucken, bis die Anzeige der gewünschten Funktion erscheint.
2. Anschlussbend die gewünschte Einstellung mit den Symbolen + und - auswahlen.

1. Erneut das Symbol 0 mehr als 4 Sekunden lang drücken. Die Einstellungen wurden korrekt gespeichert.

Verlassen

Zum Verlassen der Grundeinstellungen Kochfeld mit dem Hauptschalter ausschalten.

Reinigung und Pflege

Die Tipps und Hinweise these Kapitels sollen eine Hilfe für die optimale Pflege und Reinigung des Kochfelds sein.

Kochfeld

Reinigung

Kochfeld nach jedem Kochen reinigen. Dadurch wird verhindert, dass Kochreste festbrennen. Das Kochfeld erst reinigen, wenn es ausreichend abgekühlt ist.

Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind. Anweisungen auf der Verpackung des Reinigungsmittels beachten.

Benutzen Sie keinesfalls:

Scheuermittel
- Atzende Reinigungsmittel wie Backofensprays und Fleckentferner
Scheuerschwämme
Hochdruck- oder Dampfreiniger

Glasschaber

Hartnäckigen Schmutz mit einem Glasschaber entfern.

1. Glasschaber entsichern.
2. Oberfläche des Kochfelds mit der Klinge reinigen.

Oberfläche des Kochfelds nicht mit dem Etui des Glasschabers reinigen, da sie zerkratzt werden können.

Verletzungsgefahr!!

Die Klinge ist sehr scharf. Verletzungsgefahr. Klinge schützen, wenn sie nicht gebraucht wird. Beschädigte Klingen sollen ersetzen.

Pflege

Pflege- und Schutzmittel auf das Kochfeld auftragen. Tipps und Hinweise auf der Verpackung beachten.

Kochfeldrahmen

Durch Bechtung folgender Hinweise konnen Beschädigungen des Kochfeldrahmens verhindert werden:

Nur warme Seifenlauge verwenden
Keine scharfen oder scheuernden Produkte verwenden
Keine Glasschaber verwenden

Betriebsstörungen beheben

Normalerweise sind Betriebsstörungen auf keine Details zurückzuführen. Bevor Sie den Kundendienst rufen, beachten Sie zuerst folgende Ratschlage und Hinweise.

Anzeige	Störung	Maßnahme
Keine	Die Stromzufuhr wurde unterbrochen.	Überprüfen Sie mithilfe anderer Elektrogeräte, ob die Stromversor-gung unterbrochen wurde.
	Der Anschluss des Geräts wurde nicht nach Anschlussplan vorgenommen.	Überprüfen Sie, ob das Gerät gemäß Anschlussplan angeschlossen wurde.
	Störung im elektronischen System.	Falls die vorherigen Maßnahmen die Störung nicht beheben, rufen Sie den Kundendienst.
E blinkt	Das Bedienfeld ist feucht oder es liegt ein Gegenstand darauf.	Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand.
Er + Zahl / d + Zahl / e + Zahl /	Störung im elektronischen System.	Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schreiben Sie es erneut an.*
F0/F9	Es ist ein interner Fehler aufgetreten.	Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schreiben Sie es erneut an.*
F2	Das elektronische System wurde überhützt und hat die betreffende Kochstelle ausge-schaltet.	Warten Sie, bis das elektronische System genügend abgekühlt ist. Drücken Sie anschließlich auf irgendein Symbol auf dem Kochfeld.*
F4	Das elektronische System wurde überhützt und hat alle Kochstellen ausgeschiedt.
F8	Das Kochfeld war zu lange auf zu hoher Stufe ohne Unterbrechung in Betrieb.	Die automatische Betriebsdauerbegrenzung wurde aktiviert. Drücken Sie auf irgendein Symbol auf dem Bedienfeld. Die Anzeige schaltet sich aus. Sie können das Kochfeld nun wieder einschalten.
U1	Eingangsspannung nicht korrekt, außer-halb des normalen Betriebsbereichs.	Setzen Sie sich mit ihrem Stromversorger in Verbindung.
U2/U3	Die Kochstelle wurde überhützt und zum Schutz Ihres Kochfelds ausgeschiedt.	Warten Sie, bis das elektronische System genügend abgekühlt ist und schalten Sie es erneut ein.

• Sollte die Anzeige nicht erlösen, rufen Sie den Kundendienst.
  Keine bereits Kochgefäß auf das Bedienfeld stellen.

Normale Geräusche bei Betrieb des Gerätes

Die Technologie der Induktionskochfelder basiert auf der Entstehung elektramagnetischer Felder, durch welche die Wärme direkt am Boden des Kochgefäbes entsteht. Abhängig von der Beschaffenheit des Kochgefäbes konnen Gerausche oder Schwingungen entstehen, die nachfolgend beschrieben werden:

Ein tiefes Summen wie bei einem Transformator

Dieses Gerausch entsteht beim Kochen mit einer hohen Kochstufe. Ursache ist die Energiemenge, die vom Kochfeld auf das Kochgefäß übertragen wird. Das Gerausch verschwindet bei Einstellung auf eine gingere Kochstufe ganz oder wird schwächer.

Ein tiefes Pfeifen

Dieses Gerausch entsteht bei einem leeren Kochgefäß. Das Gerausch verschwindet, wenn Wasser oder Gargut in das Kochgefäß gegeben wird.

Knistern

Das Gerausch entstehen bei Kochgefäßen aus verschiedene übereinanderliegenden Materialien. Das Gerausch entstehen durch die Schwingungen an den Verbindungsflächen zwischen den verschiedenen Materialschachten. Das Gerausch kommt vom Kochgefäß. Menge und Kochart der Lebensmittel können abweichen.

Hohe Pfeiftone

Die Gerausche entstehen besonderss in Kochgefasen mit Schichten aus verschieden Materialien, sobald diese auf der hochsten Heizstufe und gleichzeitig auf zwei verschieden Kochstellen aufgeheizt werden. Diese Pfeiftone verschwinden bei Verringerung der Leistung ganz oder werden schwächer.

Gerausche des Geblases

Für einen korrekten Betrieb des elektronischen Systems ist eine Regulierung der Temperatur des Kochfeldes erforderlich. Hierzu verfügbar das Kochfeld über ein Geblase, das sich bei zu hoher Temperatur in den verschiedenen Kochstufen einschelt. Das Geblase kann auch bei ausgeschalteten Gerät weiterlaufen, wenn die gemessene Temperatur nach dem Ausschalten des Kochfeldes noch immer zu heiß ist.

Gleichmäßige Geräusche, wie bei einem Uhrzeiger.

Dieses Gerausch tritt nur auf, wenn 3 oder mehr Kochstellen verwendet werden, und verschwindet bzw. reduziert sich, wenn eine der Kochstellen ausgeschaltet wird.

Die beschriebenen Gerausche sind normaler Bestandteil der Induktionstechnologie und nicht als Mängel anzusehen.

Kundendienst

Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch umunnötige Technikerbesuche zu vermeiden.

E-Nummer und FD-Nummer:

Wenn Sie unseren Kundendienst anfordern, geben Sieitte die E-Nummer und FD-Nummer des Gerätes an. Das Typenschild mit den Nummern finden Sie auf dem Gerätepass.

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.

Die Kontaktdaten aller Länder für den nachstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparatauftrag und Beratung bei Störungen

A 0810240260

D 01801223366

(0,039 €/Min. aus dem Festnetz.

Mobilfunk max. 0,42 €/Min.)

CH 0848 840 040

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Automatische timer 36

De kookwekker 36

Ferromagnetische pannen
