BEDIENUNGSANLEITUNG NZ64N7777GK SAMSUNG

• Wonneer u dit nicht doet, können er elektrische schokken of brand ontstaan.

41 Technische gegevens

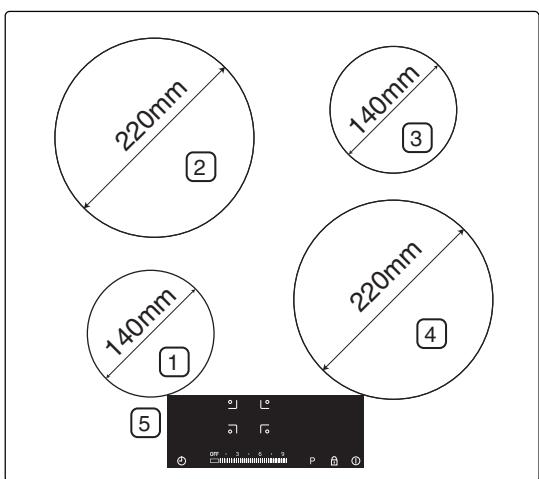

41 Kookzones

Die Bedienungsanleitung ist aus 100% Recycling-Papier hergestellt.

Imagine the possibilities

Vielen Dank, dass Sie sich für diesen Gerät von Samsung entschieden haben. Für zusätzliche Serviceinformationen registrierten Sie Ihr Gerät unter www.samsung.com/register.

www.samsung.com/register

DEUTSCH

Verwendenden dieser Bedienungsanleitung

Bittenehmen Sie sich die Zeit, um diese Bedienungsanleitung sorgfältig zulesen. Achten Sie insbesondere auf die im folgenden Abschnitt enthaltenen Sicherheitsinformationen, bevor Sie Ihr Gerät in Betriebnehmen. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung auf. Wenn Sie das Gerät an eine andere Person weitergeben, vergessen Sieitte nicht, auch das Handbuch an den neuen Besitzer weiterzugeben.

Wichtige Symbole für Sicherheitshinweise und Vorsichtsmassnahmen

In dieser Anleitung werden die folgenden Symbole verwendet:

WARNING	Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen oder zum Tod führen können.
VORSICHT	Gefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können.
VORSICHT	Um die Gefahr von Feuer, Explosionen, Stromschlagen oder Verletzungen zu vermeiden, befolgen Sie stets die grundlegenden Sicherheitsmaßnahmen beim Gebrauch des Gerätes.

□	Nicht versuchen.
×	Nicht zerlegen.
图	Nicht berühren.
	Befolgen Sie die Anweisungen/genau.
	Ziehen Sie den Netzstecker aus der Steckdose.
	Stellen Sie sicher, dass das Gerät geerdet ist, um einen Stromschlag zu vermeiden.
	Bitten Sie den Kundendienst um Hilfe.
	Hinweis
	Wichtig

2_verwendenden dieser bedienungsanleitung

Sicherheitshinweise

Die Sicherheit theses Gerätes entspricht den anerkannten Regeln der Technik und den geltenden Sicherheitsvorschriften. Jedoch sind wir als Hersteller auch überzeugt, dass es in unserer Verantwortung liegt, Sie mit den folgenden Sicherheitshinweisen vertraut zu machen.

! Elektrische Sicherheit

Achten Sie darauf, dass das Gerät richtig von einem qualifizierten Techniker installiert und geerdet wird.

Das Gerät sollte nur von qualifiziertem Personal gewartet werden. Reparaturen durch unqualifizierte Personen können zu Verletzungen oder schweren Funktionstörungen führen. Wenn Ihr Gerät repariert werden muss, wenden Sie sich an ihren Kundendienst. Wenn Sie diese Anweisungen nicht beachten, kann es zu Beschädigungen und Verlust der Garantie kommt.

Einbaugeräte dürfen erst eingesetzt werden, nachdem sie in einen Schrank oder in eine Arbeitsplatte eingebaut wurden, die den relevanten Normen entsprechen. Auf diese Weise wird gemäß den maßgeblichen Sicherheitsnormen ausreichender Schutz vor Berührung von Strom führenden Teilen gewährleistet.

Wenn Störungen am Gerät, Brüche, Sprünge oder Risse auftreten:

• Schalten Sie alle Kochzonen aus;
• Trennen Sie das Gerät vom Stromnetz; und
• Setzen Sie sich mit ihrer örtlichen Kundendienstzentrum in Verbindung.

Sicherheit von Kindern

Dieses Gerät ist nicht für die Benutzung durch keine Kinder oder gebrechliche Personen ohne adäquate Aufsicht durch einen verantwortlichen Erwachsenen bestimmt.

Kleinere Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Gerät speiten können.

Die Kochzonen werden beim Kochen besteht. Halten Sie keine Kinder immer vom Gerät fern.

WARNING: Das Gerät und seine zugänglichen Teile erhitzen sich während des Gebrauchs.

Kinder unter 8 Jahren sollen vom Gerät ferngehalten oder ständig beaufsichtigt werden.

Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen dürfen das Gerät nur dann ohne Aufsicht benutzen, wenn sie die Risiken eines unsachgemäßigen Gebrauchs kennen und genaue Anweisungen erhalten haben, so dass sie das Kochfeld ohne Gefahr bedieren können. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Sicherheit beim Einsatz

Dieses Gerät dient nur zum normalen Kochen und Braten im Haushalt. Es ist fürkommenziellen oder industriellen Einsatz nicht geeignet.

Verwenden Sie das Gerät niemals zum Heizen des Zimmers.

Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Deren Kabel dürfen nicht in Kontakt mit dem Kochfeldkommen.

Überhitztes Fett und Öl können schnell Feuer fangen. Lassen Sie Kochfelder niemals unbeaufsichtigt, wenn Sie Lebensmittel in Fett oder Öl zubereiten. Ein Beispiel hierfür ist das Zubereiten von Pommes Frites.

Schalten Sie die Kochzonen nach jedem Gebrauch aus.

Halten Sie das Bedienfeld stets sauber und trocken.

Stellen Sie niemals brennbare Gegenstände auf das Kochfeld. Sie konnten Feuer fangen.

Verwenden Sie das Kochfeld nicht zum Erhitzen von Alufolie, von in Alufolie verpackten Produkten oder von Gefriergut, das in Alu-Töpfen aufbewahrt wird.

Es besteht die Gefahr von Verbrennungen, wenn das Gerät nachlüssig gehandhabt wird.

Die Kabel elektrischer Geräte)dürfen nicht mit der weißen Kochfläche des Kochfelds oder mit weißen Töpfen und Pfannen in Berührung kommt.

4_sicherheitshinweise

Verwenden Sie das Kochfeld niemals, um Kleidung zu trocknen.

Lagern Sie kein entflammbares Material wie z. B. Aerosole oder Lösungsmittel in Schubladen oder Schranken unter dem Kochfeld.

WARNING: Solange das Kochfeld eingeschaltet ist, müssen Benutzer mit Herzschrittmachern oder aktiven Herzimplantaten ihren Oberköper immer in einem Abstand von mindestens 30 cm von den Kochzonen halten. Fragen Sie im Zweifelsfall beim Hersteller des Herzschrittmachers oder bei Ihr dem Arzt nach.

WARNING: Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen ein Feuer mit Wasser zu Löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

WARNING: Brandgefahr: legen Sie keine Gegenstände auf die Kochfläche.

Sicherheit beim Reinigen

Schalten Sie das Gerät vor dem Reinigen immer aus.

Die Reinigung des Gerätes mit einem Dampfstrahl oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

Reinigen Sie das Kochfeld entsprechend den Reinigungs- und Pflegehinweisen theses Handbuchs.

Benutzen Sie keinen Dampfreiniger.

Verwenden Sie beim Reinigen der Glaskeramikfläche keine aggressiven Reinigungsmittel oder Pfaffenkratzer. Andernfalls könnte die Oberfläche beschädigt oder gebrochen werden.

Wichtige Warnhinweise für die Installation

Die Installation theses Geräts darf nur von Kundendiensttechnikern durchgeführt werden, die vom Hersteller entsprechend geschult wurden. Siehe Abschnitt „Installieren des Kochfelds".

Verbinden Sie das Netzkabel mit einer geeigneten Wandsteckdose und verwenden Sie die Steckdose nur für diesen Gerät. Verbinden Sie den Netzstecker fest mit der Steckdose. Verwenden Sie außer dem kein Verlängerungskabel.

• Wenn Sie dies dennoch tun oder eine Wandsteckdose gemeinsam mit anderen Geräten benutzen (mit Hilfe einer Steckerleiste oder eines Mehrfachsteckers) besteht die Gefahr von Stromschlagen oder Brand.
• Verwenden Sie keinen Stromtrafo. Andernfalls besteht die Gefahr von Stromschlagen oder Brand.

Die Installation theses Gerätsarf nur von entsprechend geschultem Fachpersonal vorgenommen werden.

• Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von Stromschlagen, Brand, Explosion oder Störungen des Geräts.

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann.

Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird.

Installieren Sie das Gerät nicht in der Höhe von Heizkörpersn oder entflammbarem Material.

Installieren Sie diesen Gerät weder an einem feuchten, öligen oder staubigen Ort, noch an einem Platz, der direktem Sonnenlicht oder Wassereinwirkungen (Regentropfen) ausgesetzt ist.

Installieren Sie diesen Gerät nicht an einem Ort, wo Gas austreten kann.

• Andernfalls besteht die Gefahr von Stromschlagen oder Brand. Das Gerät ist nicht zur Aufstellung in Straβenfahrzeugen, Volkswagen und ähnlichen Fahrzeugen bestimmt.

Dieses Gerät muss ordnungsgemäß geerdet sein.

Erden Sie das Gerät nicht an einem Gasrohr, Wasserrohr aus Kunststoff oder der Telefonleitung.

• Andernfalls besteht die Gefahr von Stromschlagen, Brand, Explosion oder Störungen des Geräts.
• Verbinden Sie das Netzkabel niemals mit einer Steckdose, die nicht korrekt geerdet ist und vergewissern Sie sich, dass die Erdung den örtlichen und nationalen Vorschriften entspricht.

Vorsichtsmaßnahmen bei der Installation

Dieses Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist.
6_sicherheitshinweise

• Andernfalls besteht die Gefahr von Stromschlagen oder Brand aufgrund von Fehlströmen.

Stellen Sie das Gerät auf einem harten und ebenen Untergrund auf, der sein Gewicht tragen kann.

• Andernfalls besteht die Gefahr von starken Schwingungen, Gerauschentwicklung und Störungen des Geräts.

Stellen Sie das Gerät so auf, dass ein ausreichender Abstand zur Wand eingehalten wird.

• Andernfalls besteht Verletzungsgefahr aufgrund von Überhitzung. Halten Sie bei der Installation den Mindestfreiromaer oberhalb des Kochfelds ein.

WARNING

Wichtige Warnhinweise für den elektrischen Anschluss

Entfernen Sie Fremdstoffe wie Staub oder Wasser mit einem trockenen Tuch regelmäßig von den Anschlussstiften des Steckers sowie den Kontaktpunkten.

• Ziehen Sie den Netzstecker Heraus und reinigen Sieihn mit einem trockenen Tuch.
• Andernfalls besteht die Gefahr von Stromschlagen oder Brand.

Verbinden Sie den Netzstecker richtig herum mit der

Wandsteckdose, so dass das Kabel zum Boden hin verläuft.

• Wenn Sie den Netzstecker anders herum mit der Wandsteckdose verbinden, können die Drähte im Innern des Kabels beschädigt werden. Dies kann Stromschläge oder einen Brand verursachen.

• Verbinden Sie den Netzstecker fest mit der Steckdose. Verwenden Sie niemals beschädigte Netzstecker und Netzkabel oder eine lose Wandsteckdose

• Andernfalls besteht die Gefahr von Stromschlagen oder Brand. Ziehen Sie nicht am Netzkabel oder knicken Sie es nicht zu stark.

Verknoten und befestigen Sie das Netzkabel nicht.

Haken Sie das Netzkabel nicht über ein Metalobjectekt, stellen Sie keine schweren Gegenstände darauf, verlegen Sie das Netzkabel nicht zwischen Objekten und schieben Sie das Netzkabel nicht in den Raum hinter dem Gerät.

• Andernfalls besteht die Gefahr von Stromschlagen oder Brand.

Ziehen Sie nicht am Kabel, wenn Sie den Netzstecker Herausziehen.

• Fassen Sie das Anschlusskabel beim Herausziehen am Stecker an.
• Andernfalls besteht die Gefahr von Stromschlagen oder eines Brands.

Wenn das Gerät oder das Kabel beschädigt ist, wenden Sie sich an Ihr örtliches Kundendienstcenter.

Vorsichtsmaßnahmen beim elektrischen Anschluss

Ziehen Sie den Steckerheraus, wenn das Gerät längerere Zeit nicht benutzt wird oder während eines Gewitters.

• Andernfalls besteht die Gefahr von Stromschlagen oder Brand.

Wichtige Warnhinweise für den Betrieb

Im Falle eines Gaslecks (wie z.B. Propangas, Flüssiggas usw.) müssen Sie den Raum sofort luften, ohne den Netzstecker zuziehen. Berühren Sie weder das Gerät noch das Netzkabel.

• Verwenden Sie keinen Lüfter.
• Jeder Funke kann eine Explosion oder einen Brand verursachen. Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Kochfelds nicht berühren.

Um versehentliche Verbrennungen zu vermeiden, verwenden Sie IMMER Kuchenhandschuhe, wenn Sie ein Gefäß vom Kochfeld herunternehmen.

WARNING: Babynahrung in Saugflaschen oder Gläsern muss gerührt oder geschüttelt werden und die Temperatur muss vor dem Verbrauch geprüft werden, um Verbrennungen zu vermeiden. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschreiben.

Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Gerät speilen können.

WARNING: Ältere Kinder dürfen das Gerät nur dann ohne Aufsicht benutzen, wenn sie die Risiken eines unsachgemäßen Gebrauchs kennen und genaue Anweisungen erhalten haben, so dass sie das Kochfeld ohne Gefahr bedieten können.

Das Gerät ist nicht bestimmt für die Verwendung durch Personen (auch Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen, sei dessen, sie stehen unter Aufsicht oder erhalten eine ausführliche Anleitung zur Benutzung des Gerätes durch eine für ihre Sicherheit verantwortliche Person.

WARNING: Zugängliche Teile these Gerätes konnen während des Betriebes bereits werden. Halten Sie keine Kinder deshalb immer vom Gerät fern.

WARNING: Wenn die Oberfläche gebrochen ist, schalten Sie das Gerät aus, um die Möglichkeit von Stromschlagen auszuschlieben. Verwenden Sie Ihr Kochfeld erst wieder, nachdem die Glasfläche ersetzt wurde.

Legen Sie keine Gegenstände aus Metall, wie z.B. Messer, Gabeln, Löffel und Topfdeckel auf das Kochfeld, da sie heißt werden können.

Berühren Sie den Netzstecker nicht mit nassen Händen.

• Andernfalls besteht die Gefahr von Stromschlagen.

Schalten Sie das Gerät, solange es arbeitet, nicht durch Herausziehen des Netzsteckers aus.

• Wenn Sie den Netzstecker wieder mit der Steckdose verbinden, kann ein Funke und damit ein Stromschlag oder Brand verursacht werden.

Bewahren Sie alle Verpackungsteile außerhalb der Reichweite von Kindern auf. Denn Verpackungsmaterial kann für Kinder gefährlich sein.

• Wenn ein Kind sich eine Tüte über den Kopfzieht, kann es ersticken.

Benutzen Sie das Gerät ausschließlich zum Kochen.

• Andernfalls besteht die Gefahr vom Brand.

Erhitzen Sie niemals Kunststoff- oder Papierbehälter, und verwenden Sie diese nicht in Verbindung mit der Kochfeldfunktion.

• Andernfalls besteht die Gefahr vom Brand.

Überhitzen Sie Lebensmittel nicht.

• Andernfalls besteht Brandgefahr.

Erhitzen Sie keine Lebensmittel, die in Papier aus Zeitschriften oder Zeitungen eingewickelt sind.

• Andernfalls besteht Brandgebung.

Verwenden Sie in der Nähe des Kochfelds keine entflammbaren Sprays oder Gegenstände, und stellen Sie sie dORT auch nicht ab.
- Andernfalls besteht Brand- oder Explosionsgefahr.

Um Getränke wie Kaffee, Tee, Alkoholika oder Wasser oder Gerichte wie Eintopf, Suppe oder Saucen zu erhitzen, verwenden Sie eine geringe Leistungsstufe und vergessen Sie nicht, den Inhalts des Topfes beim Aufwärmen umzurhren.

• Mit hoher Leistung können die Gerichte unvermutet überkochen oder auch anbrennen.

Führer Sie keinesfalls ihre Finger oder irgendwelche Gegenstände – womöglich aus Metall – wie Stifte oder Nadeln durch den Luftinlass, -auslass oder andere Öffnungen in das Gerät ein. Wenn Fremdstoffe in eine dieser Öffnungen eingeführt werden,ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an den Anbieter Ihres Geräts oder an das nachstgelegene Kundendienstzentrum.

• Andernfalls besteht die Gefahr von Stromschlagen oder Verletzungen.

Fällen Sie Kochtopfe NIEMALS bis zum Rand, und verwenden Sie ein Behältnis, das oben breiter ist als unter, damit Flüssigkeiten nicht überkochen. Auch Flaschen mit engen Flaschenhälsen können bei Überhitzung explodieren.

Erhitzen Sie eine Babyflasche NIEMALS, solange der Sauger darauf befestigt ist, da die Flasche sonst durch Überhitzung explodieren kann.

Das Netzkabel oder der Stecker dürfen nicht mit Wasser oderHEYen Flächen in Berührung kommt.

Nehmen Sie these Gerät nicht in Betrieb, wenn das Netzkabel oder der Netzstecker beschädigt sind.

WARNING: Flüssigkeiten und andere Nahrungsmittel)dürfen nicht in luftdicht verschlossenen Behältnissen erhitzt werden, da diese explodieren können.

Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zunehmen oder zu verändern.

• Verwenden Sie ausschließlich Normsicherungen (Nicht Überbrückenungen aus Kupfer, Stahldraht, usw.).
• Wenn das Gerät repariert oder neu installiert werden muss, wenden Sie sich an Ihr örtliches Kundendienstzentrum.
• Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlagen oder Störungen des Geräts.

Wenn ein Fremdstoff wie z. B. Wasser in das Gerät eingedrungen ist,ziehen Sie den Netzstecker Heraus und wenden Sie sich an Ihr örtliches Kundendienstcenter.

• Andernfalls besteht die Gefahr von Stromschlagen oder eines Brands.

Wenn Ihr Gerät unter Wasser stehen, setzen Sie sichitte mit Ihrem Kundendienstcenter in Verbindung.

• Andernfalls besteht die Gefahr von Stromschlagen oder Brand.
  Wenn das Gerät ungewöhnliche Gerausche, Brandgeruch oder Rauch entwickelt, trennen Sie sofort die Stromversorgung und wenden Sie sich an Ihr nachstgelegenes Kundendienstcenter.
• Andernfalls besteht die Gefahr von Stromschlagen oder Brand.

Vorsichtsmaßnahmen beim Betrieb

Seien Sie vorsichtig, Denn Getränke und Lebensmittel können nach dem Erwärmen sehr heiß sein.

• Überprüfen Sie, besonderss wenn Sie ein Kind füttern, ob die Nahrung ausreichend abgekühlt ist.

Seien Sie vorsichtig, wenn Sie Flüssigkeiten wie Wasser oder andere Getränke erhitzen.

• Vermeiden Sie glitschige Behälter mit schmalem Hals.
• Andernfalls besteht die Gefahr, dass der Inhalt plötzlich überläuft und Verbrennungen verursacht.

Fassen Sie keine Lebensmittel und keine Teile davon beim oder unmittelbar nach dem Erhitzen an.

• Verwenden Sie Kochhandschuhe, damit Sie sich nicht verbrennen.
  Wenn die Oberfläche gebrochen ist, schalten Sie das Gerät aus.
• Andernfalls besteht die Gefahr von Stromschlagen.

BeikleinerenNahrungsmengenhemenauch dieKoch-bzw.

Aufwärmzeiten ab. Wenn Sie die normalen Zeiten anwenden, kann es zu Überhitzung und Verbrennung kommt.

Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Gerät spielten können.

Vor dem Öffnen müssen verschüttete Flüssigkeiten vom Deckel entfernt werden und die Oberfläche solte sich vor dem Schließen des Deckels erst abkühlen (gilt nur für Modelle mit Deckel).

• Stellen Sie keine Gegenstände (Wäsche, Kochfeldabdeckung, brennende Kerzen, angezündete Zigaretten, Geschirr, Chemikalien, Metallgegenstände usw.) auf das Gerät.

• Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlagen oder Störungen des Geräts.

Bedieren Sie das Gerät nicht mit nassen Händen.

• Andernfalls besteht die Gefahr von Stromschlagen.

Sprühen Sie kein flüchtiges Material wie z. B. Insektizide auf die Oberfläche des Geräts.

Stellen Sie das Gerät nicht über ein zerbrechliches Objekt wie z. B. ein Waschbecken oder Glasgegenstände.

• Andernfalls kann es zu Schäden am Waschbecken oder den Glasgegenständen kommt.

Geben Sie Acht, wenn Sie die Verpackung von Lebensmitteln entfernen, die Sie gerade erst aus dem Gerät herausgenommen haben.

• Wenn diese Lebensmittel heiß sind, kann abrupt heißer Dampf austreten, sobald Sie die Verpackung öffnen. Dadurch besteht Verbrennungsgefahr.

Ziehen Sie nicht am Netzkabel des Geräts, wenn Sie den Netzstecker herausziehen, sondern fassen Sie immer fest am Stecker an undziehen Sieihn gerade aus der Steckdose.

• Schäden am Kabel können einen Kurzschluss, Brand und/oder Stromschlag verursachen.

Haushaltsgeräte sollen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

Starren Sie die Kochfeld-Elemente nicht an (nur Modelle mit eingebauter Halogenlampe).

Schalten Sie das Bedienfeld nach der Benutzung mit dem dafür vorgesehenen Bedienelement aus und verlassen Sie sich nicht auf die Topferkennung (nur Modelle mit Topferkennung).

Wichtige Warnhinweise für die Reinigung

Reinigen Sie das Gerät nicht, indem Sie Wasser direkt darauf sprühen.

Verwenden Sie niemals Waschbenzin, Verdünner oder Alkohol, um das Gerät zu reinigen.

• Andernfalls kann es zu Verführungen, Verformungen, Schäden, einem Stromschlag oder Brand kommt.

Ehe Sie das Gerät reinigen bzw. Wartungsarbeiten durchführten,ziehen Sie den Netzstecker des Geräts aus der Steckdose.

• Andernfalls besteht die Gefahr von Stromschlagen oder eines Brands.

Zu ihrer eigenen Sicherheit dürfen Sie keine Hochdruckwasser-oder -dampfreiniger verwenden.

Vorsichtsmaßnahmen bei der Reinigung

Wir empfehlen, das Kochfeld regelmäßig zu reinigen und damit eventuelle Essensrückstände zu entfernen.

Wenn das Kochfeld nicht sauber gehalten wird, kann die Oberfläche beschädigt werden. Dies wirkt sich unter Umständen nachteilig auf die Funktionsteile des Geräts aus und verursacht Gefahren.

Seien Sie vorsichtig, damit Sie sich beim Reinigen des Geräts nicht verletzen.

• Sie konnten sich an scharfen Kanten des Geräts verletzen.

Reinigen Sie das Gerät nicht mit einem Dampfreiniger.

• Andernfalls besteht Korrosionsgefahr.

Hinweise zur Entsorgung

! Entsorgung des Verpackungsmaterials

Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig. Blech- und Hartschaumteile sind entsprechend markiert. Entsorgen Sie Verpackungsmaterial und Altgeräte unter Beachtung der relevanten Sicherheits- und Umweltschutzbestimmungen.

WORINUNG Ordnungsgemäß Entsorgung Ihres Altgeräts

Achtung: Vor dem Entsorgen Ihres Altgeräts versetzen Sie esitte in betriebsuntuchtigen Zustand, damit es nicht zu einer Gefahrenquelle werden kann.

Zu diesen Zweck让他们 einen qualifizierten Techniker das Gerät vom Stromnetz trennen und das Netzkabel entfernen.

Das Gerät darf nicht im Hausmüll entsorgt werden. Information über Sperrmülltermine und öffentliche Deponien erhalten Sie von ihrem örtlichen Müllentsorger oder ihrer Gemeinde.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden)dürfen. Entsorgen Sie these Gerät und Zubehörteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Handler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsertrags vor. Dieses Produkt und elektronische Zubehörteile)dürfen nicht zusammen mit anderen Gewerbebemüll entsorgt werden.

14_hinweise zur entsorgung

Inhalt

Installieren des Kochfelds

16

16 Sicherheitschinweise für den Installateur
17 AnschlieBen an das Netz
19 Einbau in eine Arbeitsplatte

Bauteile und Funktionen

21

21 Kochzonen
21 Bedienfeld
22 Bauteile
22 Erhitzen mit Induktion
23 Die wichtigen Merkmales Ihres Geräts
24 Sicherheitsabschaltung
25 Restwärmeanzeige
25 Temperatursensor
26 Erstreinigung

Vor dem ersten Kochen

26

Verwendung des Kochfelds

26

26 Kochgeschirr für Induktionskochfelder
27 Eignungstest
27 Gröbe der Töppe
27 Betriebsgeräusch
28 Verwenden geeigneter Töpfe und Pfannen
29 Verwenden der Sensortasten
29 Einsatzen des Geräts
29 Auswahlen einer Kochzone und Einstellen der Leistung
30 Ausschalten des Geräts
30 Ausschalten einer Kochzone
30 Verwendung der Kindersicherung
31 Timer
33 Verwendung des Boosters
33 Leistungsverwaltung
34 Empfohlene Einstellungen zum Kochen bestimmter Lebensmittel

Verwendung des Kochfelds

35

35 Reinigung des Kochfelds
36 Kochfeldrahmen (Option)
36 So vermeiden Sie Schäden an Ihr Gemät

Garantie und Service

38

38 Häufig gestellte Fragen und Fehlerbehebung
40 Service

Technische Daten

41 Technische Daten
41 Kochzonen

Installieren des Kochfelds

!WARNING

Vergewissern Sie sich, dass das neue Gerät nur von einem qualifizierten Techniker installiert und geerdet wird.

Beachten Sie diese Anweisung. Die Garantie deckt keine Schäden, die in Folge unsachgemäßer Installation auftreten.

Technische Daten finden Sie am Ende theses Handbuch.

Sicherheitshinweise für den Installateur

• Wenn das Kochfeld fest an das Stromnetz angeschlossen wird, ist in der Elektroinstallation eine Vorrichtung vorzusehen, mit der das Gerät allpolig vom Netz getrennt werden kann, deren Kontakt-Öffnungseite mindestens 3 mm beträgt. Geeignete Trennvorrichtungen sind Automatiksicherungen, Schmelzsicherungen (Schraubsicherungen werden aus dem Halter herausgeschraubt), Fehlerstromschutzschalter und Schaltschütze.
• Hinsichtlich des Brandschutzes entspricht das Gerät-EN 60335-2-6. Geräte dieser Art)dürfen mit einem Hochschrank oder einer Wand an einer Seite eingebaut werden.
• Unterhalb des Kochfelds dürfen keine Schubladen vorgesehen werden.
  Die Installation muss den Schutz vor Stößen gewährleisten.
• Der Kuchenschrank, in den das Gerät eingebaut wird, muss die Stabilitätsanforderungen von DIN 68930 erfüllen.
• Zum Schutz vor Feuchtigkeit mussen alle offenen Sägeflächen in der Arbeitsplatte mit einem geeigneten Dichtmittel versiegelt werden.
• Bei gefliesten Arbeitsflächen müssen die Fugen im Auflagebereich des Kochfeldes mit Fugenmaterial voll ausgefüllt sein.

• Bei Arbeitsplatten aus Natur- oder Kunststein oder bei keramischen Arbeitsplatten müssen die Schnappfedern mit einem geeigneten Kunstsharz oder einem Zweikkomponentenkleber befestigt werden.

• Stellen Sie sicher, dass die Dichtung ordnungsgemäß und ohne Öffnungen gegen die Arbeitsfläche sitzt. Sie dürfen nicht zusätzlich Siliconmasse auftragen, Denn damit wurde der Ausbau bei ServicearbeitenURNOTIG erschwert werden.

• Das Kochfeld muss beim Ausbauen von unter herausgedrückt werden.
• Unter dem Kochfeld muss ein Brett vorgesehen werden.

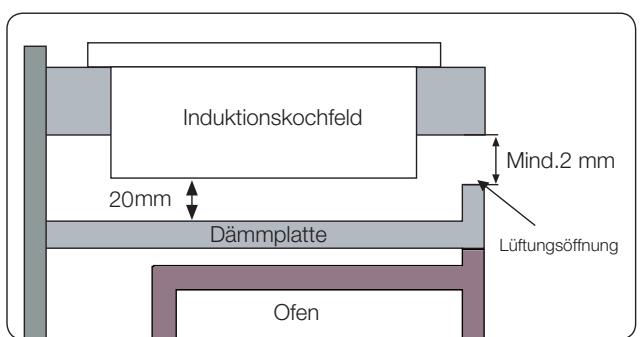

• Die Luftungsöffnung zwischen der Arbeitsfläche und der Gerätefrontarf keinesfalls verdeckt werden.

Anschließlich an das Netz

Vor dem Anschlieben vergewissern Sie sichitte, ob die auf dem Typenschild angegebene Nennspannung des Geräts der anliegenden Versorgungsspannung entspricht. Der Typenschild befindet sich auf der Unterseite des Kochfelds.

Schalten Sie die Netzstromversorgung ab, ehe Sie einzelné Kabel mit dem Netz verbinden.

Die Spannung der Heizelemente beträgt 230V . Das Gerät arbeitet aber auch in älteren Netzen mit 220V oder 240V perfekt. Das Kochfeld muss über eine Vorrichtung an das Netz angeschlossen werden, mit der das Gerät allpolig vom Netz getrennt werden kann, mit einer Kontakt-Öffnungseite von mindestens 3 mm.

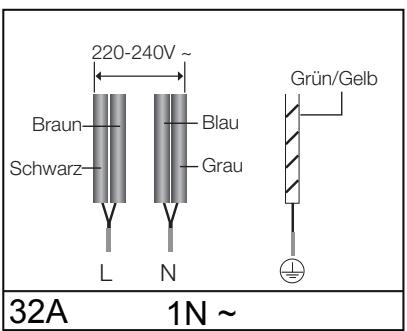

Die Kabelverbindungen müssen entsprechend den Bestimmungen ausgeführrt und die Klemmschrauben müssen fest angezogen werden.

Nachdem das Kochfeld an das Netz angeschlossen wurde, überprüfen Sie, ob alle Kochzonen betriebsbereit sind. Hierzu schalten Sie jederomal kurz auf maximale. Leistung, mit einem geeigneten Topf auf der Kochzone.

Wenn das Gerät erstmals angeschaltet wird, leuchten alle Anzeigen auf und die Kindersicherung ist aktiviert.

Achten Sie auf die Zuordnung (Konformität) von Phasen und Nullleiter zwischen Hausanschluss und Gerät (Anschlussskizze), weil bei falscher Zuordnung Komponenten beschädigt werden konnen.

Die Garantiedecktkeine Schaden aufgrund von unsachgemäßer Installation ab.

Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder ein beim Hersteller oder dem Kundendienst erhältliches Zubehörteil ausgetaucht werden.

• 1N~

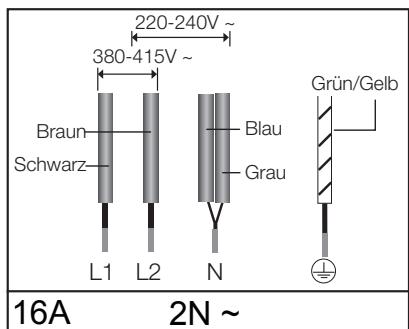

• 2N~: trennen Sie die beiden Phasen-Drähte (L1 und L2) vor dem Anschlieben.

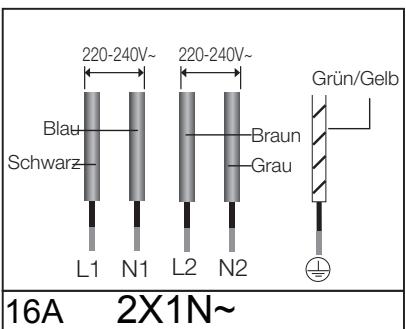

2x1N~: trennen Sie die Drähte vor dem Anschlieben

Für einen ordnungsgemäßen Anschluss der Stromversorgung befolgen Sie die Anweisungen auf dem Schaltplan darüber den Anschlussklemmen.

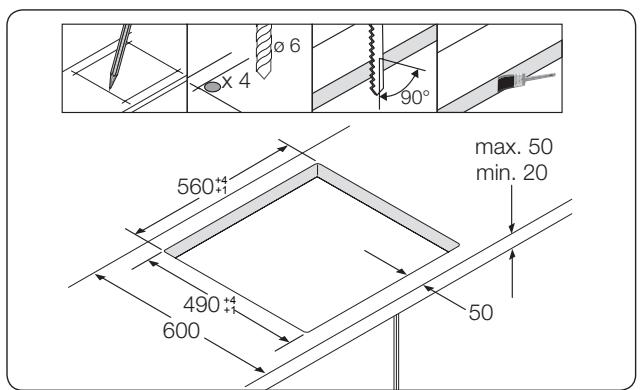

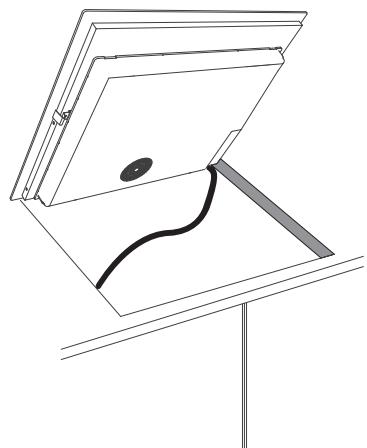

Einbau in eine Arbeitsplatte

Notieren Sie vor dem Einbau die auf dem Typenschild angegebene Seriennummer des Geräts. Diese Nummer wird im Falle von Serviceanfragen besteht, und sie ist nach dem Einbau nicht mehr zugänglich, da sie auf dem Originaltypenschild auf der Unterseite des Geräts angegeben wird.

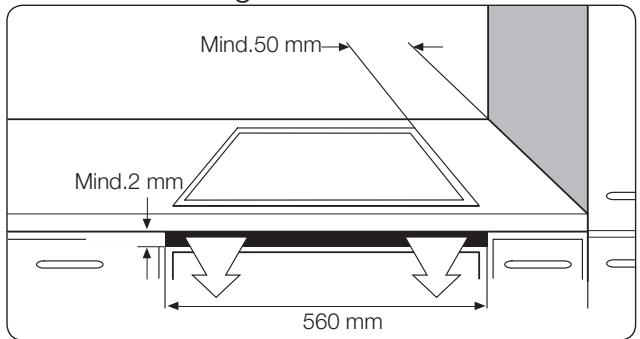

Achten Sie entsprechers auf den Mindestplatzbedarf und die Mindestabstände.

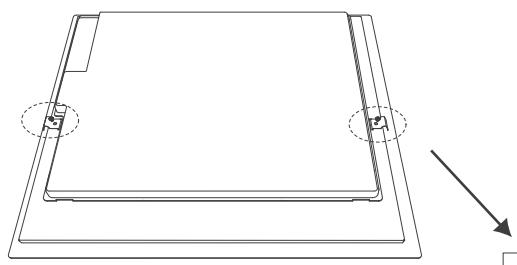

Befestigen Sie die beiden Seiten Klammern mit den bereitgestellten Schrauben, ehe Sie das Kochfeld an den Klammern befestigen.

Die beiden Klammern installieren

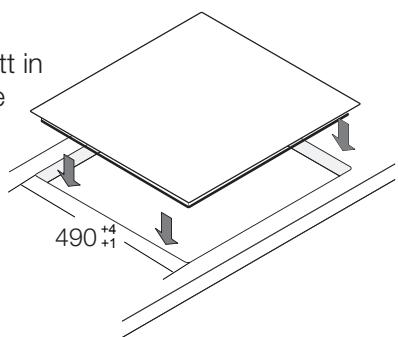

In den Ausschnitt in der Arbeitsplatte < legen

Bauteile und Funktionen

Kochzonen

1. Induktionskochzone 1250 W, mit Booster 1500 W
2. Induktionskochzone 2350 W, mit Booster 2600 W
3. Induktionskochzone 1250 W, mit Booster 1500 W
4. Induktionskochzone 2350 W, mit Booster 2600 W
5. Bedienfeld

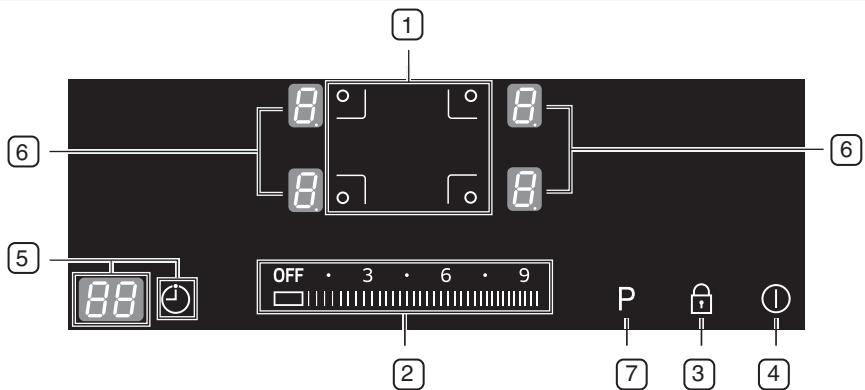

Bedienfeld

1. Sensortasten zum Auswahlen der Kochzone
2. Sensorlasten zum Einstellen der Leistung/des Timers
3. Sensortaste für die Kindersicherung

4. Sensortaste zum Ein/Aus-Schalten

5. Timer-Sensortaste und Anzeige

6. Anzeige für Heizleistung und für Restwärme
7. Booster-Sensor

Bauteile

Induktionskochfeld

Einbauwinkel

Schauben

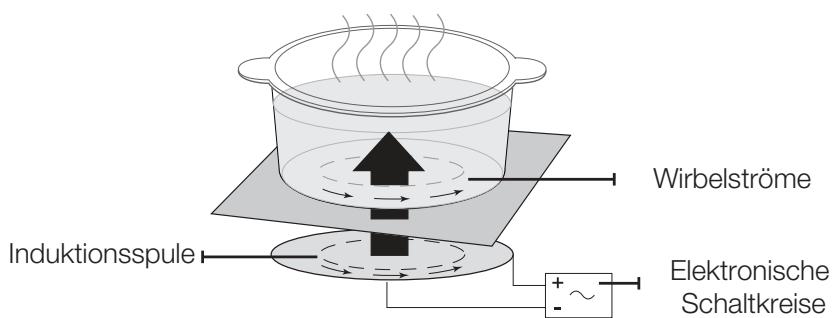

Erhitzen mit Induktion

• Das Wirkprinzip beim Erhitzen mit Induktion: Wenn Sie einen Topf auf die Kochzone stellen, werden durch Induktion Wirbelströme im Boden des Topfs erzeugt. Dadurch steigt dessen Temperatur(sofort an.

• Schneller kochen und braten: Da der Topf und nicht zuerst das Glaskeramik-Kochfeld erhitzt wird, ist die EffizienzHigher als bei anderen Systemen, Denn es gibt keine Wärme verloren. Fast die gesamte Energie wird absorbiert und in Wärme umgewandelt.

Die wichtigen Merkmale Ihres Geräts

• Kochfeld aus Glaskeramik: Das Gerät hat ein Kochfeld aus Glaskeramik und Schnellkochzonen.
• Sensorastens: Ihr Gerät wird mit Hilfe von Sensorastens bedient.
• Leichte Reinigung: Der Vorteil des Kochfelds aus Glaskeramik und der Sensortasten ist ihre gute Erreichbarkeit zum Reinigen. Die glatte, ebene Oberfläche ist leicht zu reinigen.
• Ein/Aus-Sensor: Die Ein-/Aus-Sensortaste im Gerät dient als gesonderter Netzschalter. Wenn Sie diesen Sensor berühren, wird die Stromversorgung vollständig ein- oder ausgescheltet.
• Steuerungs- und Funktionsanzeige: Digitale Anzeigen und Anzeigeleuchten informieren über Einstellungen und aktivierte Funktionen sowie über die Restwärme in den verschiedenen Kochzonen.
• Sicherheitsabschaltung: Die Sicherheitsabschaltung stellt sich, dass alle Kochzonen nach einem gewissen Zeitraum mit unveränderten Einstellungen automatisch ausgeschelt werden.
• Restwärmeanzeige: Ein Symbol für Restwärme erscheint in den Anzeige, wenn die Kochzone so heißt ist, dass die Gefahr von Verbrennungen besteht.
• Booster: Mit dieser Funktion konnen Sie den Inhalt eines Topfes noch Schneller als mit der hochsten Leistungsstufe „ erhitzen. (In der Anzeige erscheint „).
• Automatische Topferkennung: Zu jeder Kochzone gehört ein automatisches System zur Erkennung von Töpfen. Dieses System ist so kalibriert, dass Töpfe mit einem Durchmesser von etwas weniger als dem der Kochzone erkannt werden. Töpfe müssen in die Mitte der Kochzone gestellt werden. Verwenden Sie ausschließlich Kochgeschirr, das für Induktionskochfelder geeignet ist.
• Digitale Anzeigen: Die Anzeigefelder sind den Kochzonen zugeordnet. Sie zeigen die folgenden Informationen an:
• :Gerät eingeschaltet
• bis , : eingestellteLeistungsstufe
• H:Restwärme

• :Kindersicherung aktiviert

• [3] [4]:Fehlermeldung, wenn das Kochfeld wegen unsachgemäßerutzung überhützt ist (Beispiel: Betrieb mit leerem Topf).

• :Fehlermeldung, Kochgeschirr ungeeignet oder zu Klein oder kein Topf auf der Kochzone.

Sicherheitsabschaltung

Wenneine der Kochzonen nicht ausgeschaltet oder die eingestellte Kochstufe über langere Zeit nicht verändert wird, schaltet sich die entsprechende Kochzone automatisch aus.

Die Restwärme wird in den digitalen Anzeigen für die jeweiligen Kochzonen mit H (für „heiB") angegeben. Kochzonen schalten sich nach folgenden Zeiten aus:

Eingestellte Leistung	Abschaltung
1-3	Nach 8 Stunden
4-6	Nach 4 Stunden
7-9	Nach 2 Stunden

Wenn das Kochfeld wegen unsachgemäßer Nutzung überhitz ist, wird 3 angezeigt, und das Kochfeld wird ausgeschaltet.
Wenn das Kochgeschirr ungeeignet oder zu Klein ist oder kein Topf auf der Kochzone steht, erscheint in der Anzeige. Nach 1 Minute wird die entsprechende Kochzone ausgeschaltet.
Sollten eine oder mehrere der Kochzonen ausgeschaltet werden, ehe die angegebene Zeit vergangen ist, lessen Sie den Abschnitt „Fehlerbehebung".
Wenn nichts eingegeben wird, schaltet sich die Kochzone nach 1 Minute wieder aus.

Weitere Grunde, warum sich eine Kochzone ausschalten kann

Alle Kochzonen schalten sich sofort aus, wenn Flüssigkeit überkocht und auf dem Bedienfeld landet.

Die automatische Abschaltung wird auch aktiviert, wenn Sie ein feuchtes Tuch auf das Bedienfeld legen. In diesen beiden Fällen muss das Gerät mit der Ein/Aus-Sensortaste ① wieder eingeschaltet werden, nachdem die Flüssigkeit oder das Tuch entfernt wurde.

Restwärmeanzeige

Wenn Sie eine Kochzone oder das Kochfeld als Ganzes aussenhalten, wird die Restwärme mit dem Symbol H (für „heiβ") in der digitalen Anzeige der entsprechenden Kochzonen angezeigt. Auch nachdem die Kochzone ausgeschaltet wurde, Goes the Restwärmeanzeige erst aus, wenn die Kochzone abgekühlt ist.

Sie können die Restwärme zum Auftauen oder Warmhalten von Essen verwenden.

Solange die Restwärmeanzeigeleuchtet, besteht die Gefahr von Verbrennungen.

Wenn die Stromversorgung unterbrochen wird, erlischt das Symbol H , und es gibt keine Informationen mehr über die Restwärme. Trotzdem ist es weiterhin möglich, dass Sie sich verbrennen. Sie können dies vermeiden, indem Sie in der Nähe des Kochfelds stets achtsam sind.

Temperatarsensor

Wenn die Temperatur einer der Kochzonen aus irgendinem Grund die Sicherheitsgrenzungwerte überschreitet, reduziert das Kochfeld die Leistung der Kochzone automatisch auf eine niedrigere Stufe.

Auch nach Benutzung des Kochfelds bleibt der Lüfter weiter 1 Minute lang angeschaltet.

Vor dem ersten Kochen Erstreinigung

Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch und einem Glaskeramikreiniger sauber.

Verwenden Sie keine atzenden oder schleifenden Reinigungsmittel. Die Oberfläche könnte dadurch beschädigt werden.

Verwendung des Kochfelds

Kochgeschirr für Induktionskochfelder

Ein Induktionskochfeld kann nur angeschaltet werden, wenn ein Kochgeschirr mit magnetischen Boden auf eine der Kochzonen gestellt wird. Kochgeschirr der folgenden Art eignet sich für das Induktionskochfeld.

Kochgeschirr

Kochgeschirr	Geeignet
Stahl, Stahlemail	Ja
Gusseisen	Ja
Edelstahl	Sofern vom Hersteller entsprechend gekennzeichnet
Aluminum, Kupfer, Messing	Nein
Glas, Keramik, Porzellan	Nein

Kochgeschirr für Induktionskochfelder ist vom Hersteller entsprechend gekennzeichnet.

Manches Kochgeschirr kann beim Einsatz auf der Induktionskochzone Gerausche entwickeln. Diese Gerausche stellen keinen Fehler des Kochfelds dar und beeinträchtigen die Funktion in keiner Weise.

Eignungstest

Kochgeschirr ist für Induktionskochfelder geeignet, wenn ein Magnet am Boden haften bleibt und das Gerät vom Hersteller als induktionstauglich gekennzeichnet ist.

Grosse der Töpfe

Innerhalb gewisser Grenzen kann sich die große der Kochzonen automatisch an die große der Unterseite des Kochgeschirrs anpassen. Dennoch muss der Boden des Kochgeschirrs einen bestimmten von der große der Kochzone abhängigen Mindestdurchmesser aufweisen.

Durchmesser der Kochzonen	Mindestdurchmesser der Unterseite des Kochgeschirrs
220 mm	140 mm
140 mm	120 mm

Betriebsergebnis

Folgende Geräusche konnen auftreten:

• Knacken: Das Geschirr besteht aus entsprechenden Materialien.
• Pfeifton: Sie verwenden mehr als zwei Kochzonen und das Geschirr besteht aus verschiedene Materialien.
• Brummen: Sie arbeiten mit hoher Leistungsstufe.
• Klichen: Elektrischer Schaltvorgang.
  Zischen, Summen: Der Lüfter ist in Betrieb.

These Geräusche sind normal und zeigen keine Mängel an.

Verwenden geeigneter Töpfe und Pfannen

Hochwertige Töppe und Pfaffen bringen gute Ergebnisse.

• Sie erkennen einen gute Topf und eine gute Pfanne an ihrem Boden. Der Boden sollen dick und möglichst eben sein.
• Achten Sie beim Kauf eines neuen Topfs oder einer neuen Pfanne entsprechens auf den Durchmesser des Bodens. Die Hersteller geben oftmais nur den Durchmesser des oberen Rands an.
• Verwenden Sie keine Töppe und Pfaffen mit einem durch grobe Kanten und Riefen beschädigten Boden. Bleibende Kratzer können entstehen, wenn Sie ein solches Kochgeschirr über die Flächteziehen.
• In kaltem Zustand ist der Topf- bzw. Pfaffenboden normalerweise leicht nachinnen gebogen (konkav). Er darf niemals nach außen gebogen (konvex) sein.
• Wenn Sie besonderes Kochgeschirr, wie beispelssweise einen Dampfkochtopf, eine Schmorpfanne oder einen Wok verwenden möchten, beachten Sieitte die Anweisungen des Herstellers.

Energiespartipps

Sie können wertvolle Energie sparen, wenn Sie die folgenden Punkte beachten.

• Stellen Sie Töppe und Pfaffen immer vom dem Einsatz des Kochfelds auf die Kochzone.
• Verschmutzte Kochzonen und Pfannenböden erhöhen den Stromverbrauch.
• Setzen Sie die Deckel von Töpfen und Pfaffen fest auf, um sie vollständig zu verschreiben.
• Schalten Sie die Kochzonen vor dem Ende der Kochzeit ab. Sie können die Restwärme nutzen, um Essen warm zu halten oder aufzutauen.

Verwenden der Sensortasten

Zur Verwendung von Sensorlasten berühren Sie die entsprechende Stelle des Bedienfelds solange mit ihrer Fingerspitze, bis die entsprechende Anzeige aufleucht oder erlischt, oder bis die gewünschte Funktion aktiviert wird.

Stellen Sie sicher, dass Sie nur eine Sensortaste berühren, wenn Sie das Gerät bedieren. Wenn Sie ihren Finger zu stark auf eine Sensortaste drücken, kann es passieren, dass auch eine benachbarte Sensortaste ausgelöst wird.

Einschalten des Geräts

1. Berühren Sie die Ein/Aus-Sensortaste ① etwas 1 Sekunden lang.

2. In der digitalen Anzeige erscheint

Nach dem Sie das Gerät mit Hilfe der Ein/Aus-Sensortaste ① eingeschaltet haben, müssen Sie innerhalb von etwa 1 Minute eine Leistungsstufe auswahlen. Andernfalls schaltet sich das Gerät aus Sicherheitsgründen selbst ab.

Auswahlen einer Kochzone und Einstellen der Leistung

1. Zum Auswahlen der Kochzone berühren Sie die Sensortaste für die entsprechende Zone.

1. Zum Einstellen der gewünschten Leistungsstufe berühren Sie die Sensorlasten zum Einstellen der Leistung.

Falls mehrere Sensortasten gleichzeitig (außer dem Schieberegler) länger als 10 Sekunden gedrückt werden, ertont ein akustisches Signal und das Gerätschaltet sich aus. Drücken Sie zum erneuten Einsatz die Taste Ein/Aus ①.

Ausschalten des Geräts

Das Gerät wird mit der Ein/Aus-Sensortaste ① vollständig ausgeschaltet.

Berühren Sie die Ein/Aus-Sensortaste ① etwas 1 Sekunden lang.

Nach dem Ausschalten einer Kochzone oder des Kochfelds wird die Restwärme der entsprechenden Kochzonen mit dem Symbol (für „heiβ") in der digitalen Anzeige angegeben.

Ausschalten einer Kochzone

Um das jeweilige Kochfeld ausschalten, setzen Sie die Einstellung auf "ü" zurück, indem Sie auf dem Bedienfeld "OFF" drucken.

Verwendung der Kindersicherung

Sie können die Kindersicherung verwenden, um sich selbst davon zu schützen, dass Sie unabsichtlich eine Kochzone einschalten oder das Kochfeld aktivieren.

Sie können das Bedienfeld mit Ausnahme der Ein/Aus-Sensortaste ① außer dem während des Kochens verriegeln. Damit{lásst sich vermeiden, dass Sie versehentlich die Einstellungen verändern, indem Sie zum Beispiel mit einem Tuch über das Bedienfeld wischen.

30_verwendung des kochfelds

Ein-/Ausschalten der Kindersicherung

1. Berühren Sie die Sensortaste für die Kindersicherung ⋆ etwas 3 Sekunden lang.

Als Bestätigung ertönt ein akustisches Signal.

1. Im Display wird angezeigt, d.h. die Kindersicherung wurde aktiviert.

1. Zum Ausschalten der Kindersicherung berühren Sie die Sensortaste für die Kindersicherung erneut etwa 3

Sekunden lang.

Als Bestätigung ertönt ein akustisches Signal.

TIMER

Es gibt zwei Verwendungsmöglichkeiten für den Timer:

Kochzone mit dem Timer automatisch ausschalten:

Wenn für die Kochzone eine bestimmte Zeit eingestellt wird, schaltet sich die Kochzone ab, sobald diese Zeit abgelaufen ist. Diese Funktion kann auch für mehrere Kochzonen gleichzeitig verwendet werden.

Verwendend des Timers alsKuchenwecker:

Der Kuchenwecker kann nur verwendet werden, wenn alle Kochzonen ausgeschaltet sind.

Kochzonen mit dem Timer automatisch ausschalten

Die Kochzone muss eingeschaltet sein, damit Sie eine Zeit für die Abschaltung einstellen können.

1. Tippen Sie auf die Taste zur Auswahl des Kochfelds

verwendung des kochfelds_31

1. Tippen Sie auf die Sensortaste erscheint "10" im Timer-Display und die Anzeige "1" blinkt.

1. Stellen Sie mit dem Touch Control Schieberegler die Zeit ein (10min, 20min, ... 90min)

1. Tippen Sie erneut auf die "Timer"-Sensortaste. "0" beginnt zu blinken.

1. Stellen Sie mit dem Touch Control Schieberegler die Zeit ein. (1min, 2min,... 9min)

Um den Timer zu deaktivieren, stellen Sie die Zeit auf Null. Im Timer-Display erscheint dann “###”.

Timer als Kuchenwecker verwenden

Damit der Kuchenwecker verwendet werden kann, muss das Geräteingeschaltet, aber alle Kochzonen müssen ausgeschaltet sein.

1. Berühren Sie die Timer-Sensortaste (2). In der Timer-Anzeige erscheint (3).

2. Stellen Sie die gewünschte Zeit mit Hilfe der Schieberegler. Der Kuchenwecker ist jetzt aktiviert, und die Restzeit erscheint in der Timer-Anzeige. Zum Ändern der Restzeit berühren Sie die Timer-Sensortaste, und ändern Sie den eingestellten Wert mit Hilfe der Schieberegler.

verwendung des kochfelds

1. Nach Ablauf des Timers ertönt ein Signalton für 30 Sekunden.

Verwendung des Boosters

Der Booster P stellt den einzelnen Kochzonen zusätzliche Leistung zur Verfügung. (Beispiel: es soll eine große Wassermenge zum Kochen gebracht werden.)

Der Booster kann für die einzelnen Kochzonen maximal 5 Minuten aktiviert werden.

Nach Ablauf dieser Zeit kehren die Kochzonen automatisch wieder zur folgenden Leistungsstufe darüber: ⑧.

Unter bestimmten Umständen wird der Booster möglicherweise automatisch deaktiviert, um die interne Elektronik des Kochfelds zu schützen.

Leistungsverwaltung

Für die Kochzonen gibt es eine maximale Leistung.

Wenn dieser Leistungsbereich durch Aktivieren des Boosters übersritten wird, reduziert die Leistungsverwaltung automatisch die Leistungsstufe der verbundenen Kochzone.

• Linke Seite: Nr. 1 und Nr. 2 sind als Kochzonen miteinander verbunden
• Rechte Seite: Nr. 3 und Nr. 4 sind als Kochzonen miteinander verbunden

Die Anzeige der jeweiligen Kochzone wechselt von der eingestillten Leistungsstufe zur hochsten Leistungsstufe.

• Beispiel

Einstellung von Kochzone 3	Leistungsstufe der verbundenen Kochzone 4
	ursprüngliche Leistungsstufe	automatische geänderte Leistungsstufe
Booster	Stufe 6	Stufe 2

Empfohlene Einstellungen zum Kochen bestimmter Lebensmittel

Die Angaben in der nachfolgenden Tabelle dienen nur als Richtlinie. Die je nach Garverfahren erforderliche Leistungsstufe hangt von einer Reihe verschiedener Variablen wie u. a. der Qualität des Kochgeschirrs sowie vom Typ und der Menge der gekochen Lebensmittel ab.

Leistungsstufe	Garverfahren	Beispiele
9/P	Erhitzen	Erhitzen große
	anbraten	Flüssigkeitsmengen, Nudeln
	braten	kochen, Fleisch braten (Gulasch
		anbraten, Fleisch schmoren)
7-8	Intensiv	Steak, Schnitzel, Rösti,
	Braten	Würstchen, Eierkuchen
5-6	Braten	Schnitzel / Gyros, Leber, Fisch,
		Frikadellen, Spiegeleier
3-4	Dünsten	Dünsten und dampfen kleiner
	dämpfen	Mengen an Gemüse, kochen
	kochen	von Reis und Milchgerichten.
1-2	Schmelzen	Zerlassen von Butter, auflösen
		von Gelatine, schmelzen von
		Schokolade

Die in der obigen Tabelle angezeigten Leistungsstufen dieren nur als Anhaltspunkt und zu ihrer Hilfe.
Sie müssen die Leistungsstufe entsprechend ihren Töpfen und den jeweiligen Lebensmitteln einstellen.

Reinigung und Pflege

Reinigung des Kochfelds

Reinigungsmittel)durfen mit derheißenGlaskeramikflächenicht in Kontaktkommen. Alle Reinigungsmittel müssen nach dem Säubern mit ausreichenden Mengen an klarem Wasser entfernt werden, weil sie eine atzende Wirkung entfaltenkonnen, wenn die Oberflähe heiß wird. Verwenden Sie keine aggressiven Reinigungsmittel wie Grill- oder Ofensprays, Scheuerschwämme oder Pfaffenkratzer.

Reinigen Sie die Glaskeramikfläche nach jeder Verwendung, wenn sie noch handwarm ist. Auf diese Weise verhindern Sie, dass ausgelaufenes Material in die Oberfläche eingebrannt wird. Entfernen Sie Kalkablagerungen, Wasserränder, Fetttropfen und metallische Verfärbungen mit einem handelsüblichen Reinigungsmittel für Glaskeramik oder Edelstahl.

Leichte Verschmutzung

1. Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch ab.
2. Reiben Sie sie mit einem sauberen Tuch trocken. Es dürfen keinerlei Reste von Reinigungsmittel auf der Oberfläche bleiben.
3. Reinigen Sie dieGPClne glaskeramikfläche einmal in der Wochegrundlich mit einem handelsüblichen Reinigungsmittel fürGlaskeramik oder Edelstahl.
4. Wischen Sie die Glaskeramikfläche mit ausreichend klarem Wasser ab, und reiben Sie sie mit einem sauberen, fusselfreien Tuch trocken.

Hartnäckiger Schmutz

1. Übergekochtete Lebensmittel und hartnäckige Spritzer entfernen Sie mit einem Glasschaber.
2. Halten Sie den Glasschaber schrag zur Glaskeramikfläche.
3. Entfernen Sie die Verschmutzungen durch Schaben mit der Klinge.

Glasschaber und Glaskeramikreiniger gibt es beim Fachhändler.

Schwer entfernbare Verschmutzung

1. Entfernen Sie eingebrannten Zucker, geschmolzenen Kunststoff, Aluminiumfolie und andere Materialien mit einem Glasschaber sofort und noch in Höhe dem Zustand.

Es besteht ein Verbrennungsrisiko, wenn Sie den Glasschaber auf derHEYen Kochzone verwenden.

1. Reinigen Sie das Kochfeld nach dem Abkühlen in gewohnter Weise.

Wenn die Kochzone mit dem geschmolzenen Gut bereits abgekühlt ist, wärmen Sie sie zum Säubern wieder auf.

Kratzer oder dunkle Flecken auf der Glaskeramikfläche, verursacht zum Beispiel von einer Pfanne mit scharfen Kanten, können nicht entfernt werden. Jedoch beeinträchtigen sie die Funktion des Kochfelds nicht.

Kochfeldrahmen (Option)

Achten Sie darauf, dass kein Essig, Zitronensaft oder Kalkentferner auf den Kochfeldrahmen gelangt. Andernfalls konnen stumpfe Flecken entstehen.

1. Wischen Sie den Rahmen mit einem feuchten Tuch ab.
2. Feuchten Sie getrocknete Rückstände mit einem nassen Tuch an. Wischen Sie sie anschließend ab, dann reiben Sie die Oberfläche trocken.

So vermeiden Sie Schäden an Ihr Gemär

• Verwenden Sie das Kochfeld nicht als Arbeitsfläche; stellen Sie keine Gegenstände darauf auf ab.
• Schalten Sie Kochzonen nicht ein, wenn kein Kochgeschirr auf dem Kochfeld stehen oder wenn das Kochgeschirr leer ist.
• Glaskeramik ist sehr hart und unempfindlich auch gegen starke Temperaturschwankungen, aber sie ist nicht unzerbrechlich. Sie kann durch ein besonder scharfes oder schweres Objekt beschädigt werden, das auf die Glaskeramikfläche fällt.
• Stellen Sie keine Töpfe und Pfaffen auf den Kochfeldrahmen. Dadurch kann es zu Kratzern und Schäden an der Oberflächekommen.

36_reinigung und pflege

• Vermeiden Sie es, saure Flüssigkeiten, wie zum Beispiel Essig, Zitronensaft und Kalkentferner auf den Kochfeldrahmen zu schütten, da solche Flüssigkeiten stumpfe Flecken verursachen können.
• Wenn Zucker oder zuckerhaltige Lebensmittel mit einer weißen Kochzone in Kontakt kommt und schmelzen, sollen den sie die Rückstände sofort, also während sie noch heißt sind, mit einem Kuchenschaber entfern. Nach dem Abkühlen kann es beim Entfernern zur Beschädigung der Oberfläche kommt.
• Halten Sie schmelzbare Gegenstände und Materialien wie Kunststoff, Aluminiumfolie und Bratfolien von der Glaskeramikfläche entfernt. Wenn solche Dinge auf dem Kochfeld schmelzen, müssen sie sofort mit einem Schaber entfernt werden.

Garantie und Service

Häufig gestellte Fragen und Fehlerbehebung

Aus einem geringfugigen Fehler kann eine Fehlfunktion entstehen, die Sie mit den folgenden Anweisungen selbst korrigieren können. Versuchen Sie aber keine weitergehenden Reparaturen, wenn die folgenden Anweisungen in einem bestimmten Fall nicht halten.

Reparaturen des Geräts dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können der Benutzer erheblichen Risiken aussetzen. Wenn Ihr Gerariert werden muss, setzen Sie sichitte mit ihrem Kundendienstcenter in Verbindung.

Was ist zu tun, wenn die Kochzonen nicht Funktionieren?

Mögliche Antwerten finden Sie nachfolgend:

• Die Sicherung im Sicherungskosten hat ausgelöst. Sie muss wieder eingeschaltet bzw. ersetzt werden. Wenn die Sicherungen mehrmals auslösen, rufen Sie einen zugelassenen Elektriker.
• Prüfen Sie, ob das Gerät richtig eingeschaltet ist.
• Prüfen Sie, ob die Anzeigen auf dem Bedienfeld leuchten.
• Prüfen Sie, ob die Kochzone eingeschaltet ist.
• Prüfen Sie, ob die Kochzonen auf die gewündchten Leistungsstufeneingestellt sind.

Was ist zu tun, wenn die Kochzonen nicht angeschaltet werden können?

Mögliche Antwerten finden Sie nachfolgend:

• Zwischen dem Betätigen der Ein/Aus-Sensortaste und dem Einsatzen der Kochzone sind mehr als 10 Sekunden vergangen (siehe Abschnitt „Einschalten des Geräts").
• Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen.

Was ist zu tun, wenn die ganze Anzeige außer der Restwärmeanzeige plötzlich verschwindet?

Zwei mögliche Ursachen:

Die Ein/Aus-Sensortaste wurde versehentlich betätigt.
- Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen.

Was ist zu tun, wenn nach dem Ausschalten der Kochzonen die Restwärme nicht angezeigt wird?

Mögliche Antwerten finden Sie nachfolgend:

• Die Kochzone wurde nur kurz verwendet und ist deshalb nicht weiß genug. Wenn die Kochzone heißt ist, setzen Sie sichitte mit dem Kundendienst in Verbindung.

Was ist zu tun, wenn eine Kochzone nicht ein- oder ausgeschaltet werden kann?

Mögliche Ursachen:

• Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen.
  Die Kindersicherung ist aktiviert.

Was ist zu tun, wenn die Anzeige 34 leuchtet?

Mögliche Ursachen:

• Das Kochfeld ist überhitzt durch unsachgemäßen Gebrauch (z. B. mit leerem Topf). Drücken Sie nach dem Abkühlen die Ein/Aus-Sensortaste, um die Fehlermeldung zurückzustellen.

Was ist zu tun, wenn die Anzeige leuchtet?

Mögliche Ursachen:

• Kochgeschirr ungeeignet oder zu Klein oder kein Topf auf der Kochzone.
• Sobald Sie geeignetes Kochgeschirr verwenden, verschwindet die angezeigte Meldung von selbst.

Was ist zu tun, wenn der Lüfter nach dem Abschalten weiterläufig?

Mögliche Ursachen:

• Auch nach Benutzung des Kochfelds bleibt der Lüfter weiter angeschaltet, um das Gerät weiter abzukühlen.
• Nachdem die Elektronik des Kochfelds abgekühlt ist, wird der Lüfter ausgeschaltet.

Wenn Sie wegen eines Bedienungsfehlers eine Serviceleistung anfordern, kann dies)sogar wahrend derGarantiezeit kostenpflichtig sein.

SERVICE

Ehe Sie Unterstützung oder Serviceleistungen anfordern,lesen Sieden Abschnitt „Fehlerbehebung".

Wenn Sie weiterhin Hilfe benötigen, befolgen Sie die nachfolgenden Anweisungen.

Handelt es sich um eine technische Störung?

Wenn dem so ist, setzen Sie sichitte mit dem Kundendienst in Verbindung.

Bereiten Sie sich schon vorher auf das Geschäft vor. Damit vereinfachen Sie die Fehlerdiagnose und auch die Entscheidung, ob ein Kundendienstbesuch notwendig ist.

Bitte notieren Sie die folgenden Informationen.

• Welches Problem tritt auf? • Unter welchen Umständen tritt das Problem auf?

Wenn Sie anrufen, sollenn Sieitte das Modell und die Seriennnummer Ihres Geräts bereithalten. Diese Informationen finden Sie auf dem Typenschild:

• Modellbezeichnung
• Seriennummer (15 Stellen)

Wir empfehlen Ihnen, diese Informationen vor Einbau des Geräts hier im Handbuch zu notieren, damit sie später leicht aufzufinden sind.

Modell:

Seriennummer:

Wann entstehen Ohnen)sogar während der Garantiezeit Kosten?

• Wenn Sie das Problem durch Anwenden einer der Lösungen aus dem Abschnitt „Fehlerbehebung" selbst hatten offen konnen.
• Wenn der Kundendiensttechniker mehrere Serviceanläufe durchführten muss, weil ihm vor seinem Besuch nicht alle relevanten Informationen zur Verfugung gestellt wurden und deshalb beispiselsweise zusätzliche Fahrten für Ersatzteile erforderlich sind. Wenn Sie sich auf ihren Telefonanruf in der oben beschriebenen Weise vorbereiten, ersparen Sie sich die Kosten dieser Fahrten.

Technische Daten

NZ64H37070K

NZ64H37075K

Technische Daten

Maße des Geräts	Breite	590 mm
	Tiefe	520 mm
	Höhe	57 mm
Maße des Ausschnits in der Arbeitsplatte	Breite	560 mm
	Tiefe	490 mm
Betriebsspannung		220 - 240 V /400V~50 / 60 Hz
Maximale Leistungsaufnahme		7.2 kW
Gewicht(NZ64H37070K)	Netto	10.5 kg
	Brutto	12.0 kg
Gewicht(NZ64H37075K)	Netto	10.7 kg
	Brutto	12.2 kg

Kochzonen

Position	Durchmesser	Leistung
Hinten links	220 mm	2350 W/mit Booster 2600 W
Vorne links	140 mm	1250 W/mit Booster 1500 W
Vorne rechts	220 mm	2350 W/mit Booster 2600 W
Hinten rechts	140 mm	1250 W/mit Booster 1500 W

Notizen:

Notizen:

SAMSUNG

Bei Fragen oder Hinweisen

Land	Rufen Sie uns an	Oder besuchen Sie uns unter:
BOSNIA	05 133 1999	www.samsung.com
BULGARIA	07001 33 11, normal tariff
CROATIA	062 - SAMSUNG (062-726-7864)
CZECH	800 - SAMSUNG (800-726786)
HUNGARY	06-80-SAMSUNG (726-7864)
MACEDONIA	023 207 777
MONTENEGRO	020 405 888
POLAND	0 801-1-SAMSUNG (172-678) [phone]
ROMANIA	08008 SAMSUNG (08008 726 7864) TOLL FREE No.
SERBIA	0700 SAMSUNG (0700 726 7864)
SLOVAKIA	0800-SAMSUNG (0800-726-786)
LITHUANIA	8-800-77777
LATVIA	8000-7267
ESTONIA	800-7267
AUSTRIA	0810 - SAMSUNG (7267864, € 0.07/min)
DENMARK	70 70 19 70
FINLAND	09 85635050
FRANCE	01 48 63 00 00
GERMANY	0 180 5 SAMSUNG bzw. 0 180 5 7267864* (*0,14€/Min. aus dem dt. Festnetz, aus dem Mobilfunk max.0,42€/Min.)
ITALIA	800-SAMSUNG(726-7864)
CYPRUS	8009 4000 only from landline ([phone] from mobile and land line
GREECE	80111-SAMSUNG(80111 726 7864) only from landline ([phone] from mobile and land line
LUXEMBURG	261 03 710
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)
NORWAY	815-56 480
PORTUGAL	80820-SAMSUNG(726-7864)
SPAIN	902 - 1 - SAMSUNG (902 172 678)
SWEDEN	0771 726 7864 (SAMSUNG)
U.K	0330 SAMSUNG (7267864)
EIRE	0818 717100
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German) www.samsung.com/ch_fr/(French)
BELGIUM	02-201-24-18	www.samsung.com/be (Dutch) www.samsung.com/be_fr (French)
