BEDIENUNGSANLEITUNG WTC 673 SWITEL

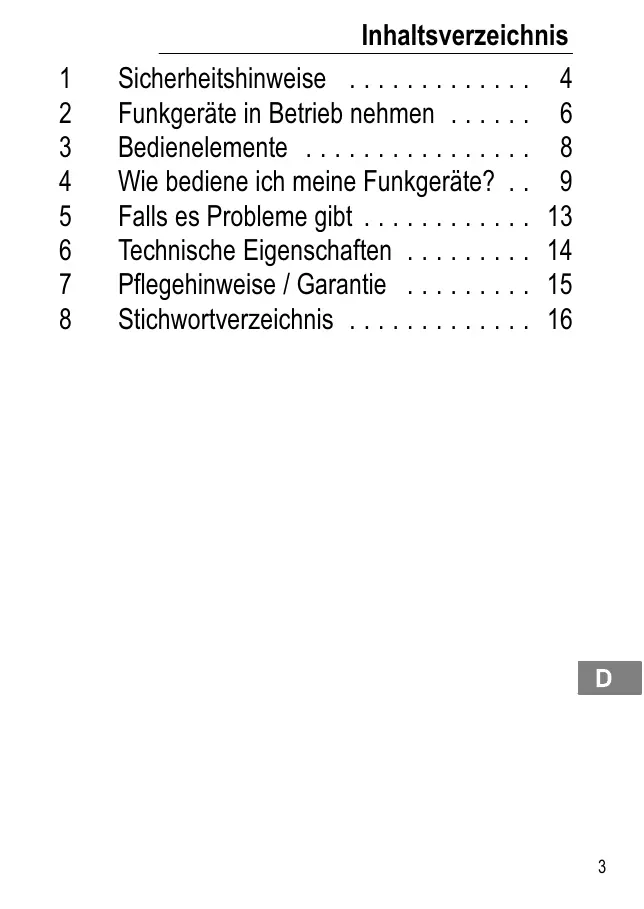

1 Sicherheitshinweise 4
2 Funkgeräte in Betriebnehmen 6
3 Bedienelemente 8
4 Wie bediene ich mye Funkgeräte? 9
5 Falls es Probleme gibt 13
6 Technische Eigenschaften 14
7 Pflegehinweise / Garantie 15
8 Stichwortverzeichnis 16

1 Sicherheitschinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäß Verwendung

These Spechfunkgeräte sind geeignet für die Kommunikation mit anderen Spechfunkgeräten gleichen Standards. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Offnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Verwendungsbereich

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Funkgeräte nicht in explosionsgeführdaten Bereichen.

Netzteil

Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzele die Funkgeräte zerstären konnen. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Aufladbare Akkus

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Medizinische Geräte

D

Achtung: Benutzen Sie die Funkgeräte nicht in der Höhe von medizinischen Geräten. Eine Beeinflussung kann nicht vollig ausgeschlossen werden. Funkgeräte können in Hörgeräten einen unangenehmen Brummton verursachen.

Entsorgung

Sie sind gesetzlich zur sachgerechten Entsorgung von Gebrauchsgutern verpflichtet. Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte und Akkus getrennt vom Hausmüll zu entsorgen sind.

Elektrische oder elektronische Geräte entsorgen Sie bei einer Sammelstelle eines geeigneten Entsorgungsträgers.

Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

2 Funkgeräte in Betriebnehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prufen

Zum Lieferumfang gehoren:

• zwei Funkgeräte mit Gurtelclip
• zwei Akkupacks
• zwei Headsets
• ein Netzeil
• eine Bedienungsanleitung

Akkupack einlagen

Öffnen Sie das Akkufach. Legen Sie den mitgelieferten Akkupack ein.
Achten Sie auf die richtige Polung!
Schließen Sie das Akkufach.

Achtung: Standard Akkus und Batterien werden nicht geladen. Verwenden Sie nur den mitgelieferten Akkupack oder Akkupacks der gleichen Bauweise.

Akkupacks aufladen

Schlieben Sie die Funkgeräte wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzeil.

Funkgeräte in Betriebnehmen

Laden Sie die Funkgeräte vor der ersten Inbetriebnahme für mindestens 12 Stunden. Wenn Sie die Funkgeräte korrekt angeschlossen haben, blinking das -Symbol im Display.

Laden Sie die Akkupacks nicht mit fremden Aufladegeräten.

Der aktuelle Akkuladezustand wird im Display angezeigt:

Sobald die Anzeige im Display blinkt und Warntöne zu horen sind, muss der Akkupack aufgeladen werden.

Energiesparmodus

Ihr Funkerat ist mit einem Energiesparmodus ausgestattet, um die Lebensdauer ihrer Batterien zu verlangern. Wenn Sie 4 Sekunden lang keine Taste am Funkerat drücken, wird der Energiesparmodus eingeschaltet. Sobald sie eine Taste drucken oder ein Signal empfangen, wird der Energiesparmodus ausgeschaltet.

Gurtelclip anbringen

Schieben Sie den Gürtelclip von oben in die Führung, bis er hörbar einrastet. Um den Gürtelclip wieder zu entfernen, haben Sie die Befestigungslasche mit dem Fingernagel etwas an und schiben den Gürtelclip nach oben.

3 Bedienelemente

Die Tasten Ihres Funkgeräts werden in dieser Bedienungsanleitung nachfolgend mit vereinheitlichen Symbolen darestellt. Leichte Abweichungen der Tastesymbole Ihres Funkgeräts gegenüber den hier verwendeten Tastesymbole sind davon möglich.

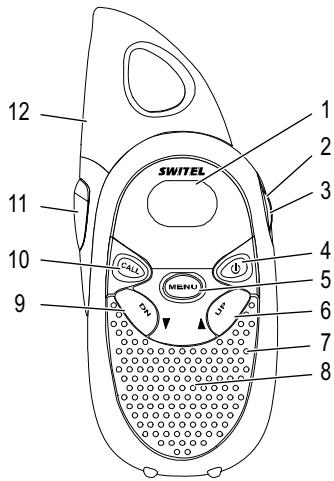

Mobilteil

1 Display
2 Headsetanschluss
3 Ladekabelanschluss
4 Ein/Aus
5 Menu
6 Einstellung aufwärts
7 Mikrofon
8 Lautsprecher
9 Einstellung abwärts
10 Ruffon senden
11 PTT-Sprechtaste
12 Antenne

Display

1 Kanalsuche
2 VOX-Modus
3 Kanal
4 Empfangen
5 Senden
6 Tastensperre
7 Lautstärke
8 Akkukapazitat

4 Wie bediene ich meine Funkgeräte?

Darstellungen und Schreibweisen

PTT	Abgebildete Taste drucken
2 sec MENU	Abgebildete Taste 2 Sekunden drucken
2 x MENU	Abgebildete Taste 2-mal drucken
, PTT	Abgebildete Taste lange drucken
, PTT	Abgebildete Taste loslassen
ON	Displayanzeige
	In das Mikrofon sprechen

Displaybeleuchting

Nach dem Betätigten einer Taste, außer der PTT-Taste, wird das Display für 4 Sekunden beleucht.

Ein-/Ausschalten der Funkgeräte

Funkgerät einschalten
Es erklingt ein Signal. Im Display wird der aktuellen einge- stellte Kanal angezeigt.
Funkgerät ausschalten
Ärkeregelung
oder	Lauter oder leiser

Senden und Empfangen

Senden

PTT	Senden
	Halten Sie das Funkerät ca. 5 bis 7 cm vom Mund ent-fernt und sprechen Sie mit normaler Lautstärke. Um mit anderen Teilnehmern zu sprechen, müssen alle Funkgeräte auf den gleichen Kanal eingestellt sein.

Empfangen

, PTT Empfangen

Sie können keine Funksignale empfangen, wenn Sie die PTT-Taste gedrückt halten.

Wie bediene ich mye Funkgeräte?

Bestätigungston (Roger Beep)

Der Bestätigungston erklingt, wenn Sie die PTT-Taste loslassen. Dadurch wird Ihr Gewerbspartner signalisiert, dass ihre Übertragung beendet ist.

Kanalwahl

MENU

Einstellungsmodus aktivieren

oder

PTT

Kanal auswahlen und bestätigen

Kanal	Frequenz (MHz)	Kanal	Frequenz (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

Kanalsuche

In einer Endlosschleife wird auf den acht Kanälen nach Signalen gesucht. Im Display erscheint SCAN. Wird ein aktiver Kanal gegunden, stoppt die Kanalsuche. Drücken Sie die PTT-Taste, um am Funkverkehr teilzunehmen.

Kanalsuche starten

3 sec

Kanalsuche starten

Kanalsuche fortsetzen

oder

Kanalsuche fortsetzen

Kanalsuche beenden

PTT

Kanalsuche beenden

Ruffon senden

Der Rufton macht andere Teilnehmer darauf aufmerksam, dass Sie ein Geschäft beginnen möchten. Voraussetzung dafür ist, dass die anderen Teilnehmer den gleichen Kanal verwenden.

CALL

Rufton senden

Monitor-Funktion

Die Monitor-Funktion ermöglich es Ihnen, auf dem aktuell eingestellten Kanal nach schwachen Signalen zuuchen. Wenn Sie ein fremdes Signal empfangen, wechseln Sie auf einen freien Kanal. Kommunizieren Sie mit anderen Teilnehmern immer auf einem freien Kanal, um Störungen zu vermeiden.

MENUE

Kanal abhoren

MENU

Abhoren beenden

Tastensperre

Die Tastensperre verhindert das ungewolte Ändern von Einstellungen. Bei eingeschalteter Tastensperre entscheidt das -Symbol im Display.

Aktivieren

MENU

Tastensperre aktivieren

Deaktivieren

MENU

Tastensperdeaktivieren

Wie bediene ich mye Funkgeräte?

VOX-Modus (Freisprechen)

Bei dieser Funktion beginnt das Funkerat automatisch zu senden, wenn eine Stimme oder ein Gerausch erkannt wird.

Wenn Sie anfangen zu sprechen, tritt eine kurze Verzögerung auf, bevor das Funkgerät sendet.

VOX-Modus aktivieren

Beim Freisprechen im VOX ^1 -Modus muss die -Taste am Funkerat nicht gedrückt werden, um zu senden.

2x MENU

Einstellungsmodus aktivieren

ON

PTT

VOX-Modus aktivieren

VOX-Modus deaktivieren

2x MENU

Einstellungsmodus aktivieren

OF

PTT

VOX-Modus deaktivieren

Headset

Schlieben Sie das Headset an der rechten Seite des Funkgerats an. Aktivieren Sie den VOX-Modus. Klemmen Sie das Funkgerät an den Gürtel und befestigend das Kabel des Headsets an ihrer Kleidung, sodass sich das Mikrofon kurz vor Himrem Mund befindet.Jetzt konnen Sie freihandig empfangen und senden.

5 Falls es Probleme gibt

Service-Hotline

Haben Sie Probleme mit ihrem Funkgerät, kontrollierten Sie zuerst die folgenden Hinweise. Bei technischen Problernen konnen Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antwerten

Fragen	Antwerten
Keine Funktion	- Der Akkupack ist nicht korrekt eingelegt - Der Akkupack ist nicht geladen - Der Akkupack ist defekt
Senden nicht möglich	- Drücken Sie die PTT-Taste vollständig, um zu senden - Ihr Kanal wird von anderen Teilnehmern benutzt
Kein Empfang	- Lassen Sie die PTT-Taste los, um zu empfangen - Die Laustärke ist zu gering eingestellt - Sie befinden sich außerhalb des Emp-fangsbereichs,ändern Sie ihre Position - Hindernisse wie Bäume und Gebäude haben einen negativen Einfluss auf die Reichweite - Nutzen Sie die Funktion "Monitor", um nach schwachen Signalen zuuchen

6 Technische Eigenschaften

Technische Daten

Merkmal	Wert
Ausgangsleistung	0.5 W
Reichweite	ca. 3 km - bei freier Sichtlinie
Akkupack	NiMh 3.6V, 600mAh

Reichweite

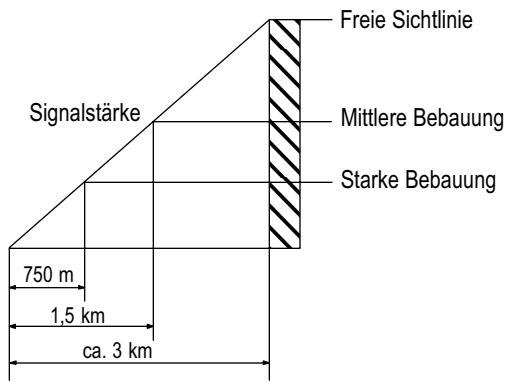

Hindernisse wie Bäume und Gebäude haben einen negativen Einfluss auf die Reichweite. Die folgende Skizze zeigt die zu erwartende Reichweite bei entsprechenden Bedingungen.

Konformitätserklarung

Dieses Gerat erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommu

nikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformitat. Die Konformitat mit der o. a

Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätig.

Die Konformitätserklung finden Sie auf der Rückseite dieser Bedienungsanleitung.

7 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

SWITEL - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfrei Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material-oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käfer oder durch Dritte. Schäden, die durch unsachgemäß Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistigung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessem, zu ersetzen oder das Gerät auszutauschen. Ausgetausche Teile oder ausge-tausche Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder gro-ber Fahrlösigkeit des Herstellers beruhen.

Sollte Ihr Gerät Dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sichitte unter Vorlage ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte konnen Gewährleistungsrechte nicht mehr geltend gemacht werden.

8 Stichwortverzeichnis

A

Akkupack einlagen, 6

Akkupacks aufladen, 6

Aufladen, 6

Ausschalten, 9

B

Bedienelemente, 8

Bedienung, 9

Bestätigungston, 10

D

Display, 8

Displaybeleuchtung, 9

E

Einschalten, 9

Empfangen, 9

Energiesparmodus, 7

F

Fehlerbehebung, 13

Fragen und Antwerten, 13

Freisprechen, 12

G

Garantie, 15

Gurtelclip, 7

H

Headset, 12

1

Inbetriebnahme, 6

K

Kanalsuche, 10

Kanalwahl, 10

Konformitätserklarung, 14

L

Lautstärkeregelung, 9

M

Monitor-Funktion, 11

P

Pflegehinweise, 15

Probleme, 13

R

Reichweite, 14

Roger Beep, 10

Rufton, 11

s

Schreibweisen, 9

Senden, 9

Service-Hotline, 13

Sicherheitschinweise, 4

T

Tastensperre, 11

Technische Daten, 14

V

Verpackungsinhalt, 6

VOX-Modus, 12
