BEDIENUNGSANLEITUNG CYLINDRE2 / 5029002 ROBLIN

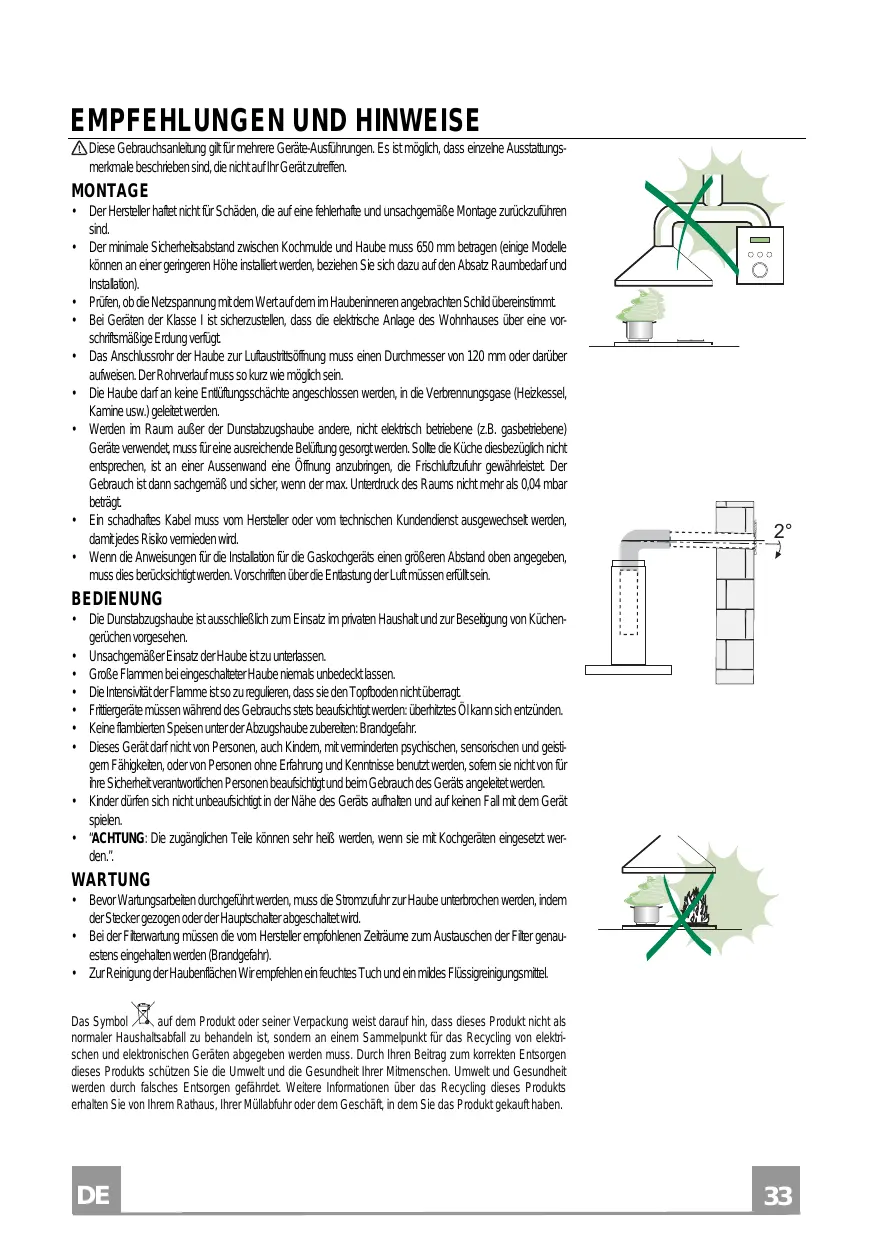

EMPFEHLUNGEN UND HINWEISE 33
CHARACTERISTIKEN 34
MONTAGE 36
BEDIENUNG 40
WARTUNG 41

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES 43
EIGENSCHAPPEN 44
INSTALLATIE 46
GEBRUK 50
ONDERHOUD 51

These Gebrauchsanleitung giff for mehrere Geräe-Ausführungen. Es ist möglich, dass einzelne Ausstattungs- merkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlherfte und unsachgemaße Montage zrückzuführen sind.
• Der minimale Sicherheitsstand zwischen Kochmulde und Haube muss 650mm betragen (eine Modelle können an einer geringer Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prufen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist Sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschfristsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftauschlittsdöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohnverlauf muss so kurz wie möglich sein.
• Die Haube dar an keine Entlüfungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Gerate verwendent, muss für eine ausreichende Beführung gesorft werden. Solle die Kuche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Ölförderung anzubringen, die Frischluftzuführ gewährleistet. Der Gebrauch ist dann sachgewähl und Sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.
• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jedes Risiko vermieden wird.
• Wenn die Anweisungen für die Installation für die Gaskochgeräts einen größeren Abstand oben angegeben, muss dies berücksichtigt werden. Vorschriften über die Entlastung der Luft müssen erfüllt sein.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchen-gerüchen vorgesehen.
• Unsachgemäß Einsatz der Haube ist zu unterlass.
  GroBe Flammen beiingeschalteter Haube niemals unbedeckt lessen.
  Die Intensität der Flamine ist so zuregulieren, dass sie den Topf Boden nicht übertrag.
  Frittiergerate müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzüden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dleses Gerät darft nicht von Personen, auch Kinden, mit verminderten psychischen, sensorischen und geistigem Fähigkeiten, oder von Personen ohne Erfahrung und Kenninnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät offen.
• "ACHTUNG: Die zuganglichen Teile können sehr heißt werden, wenn sie mit Kochgeräten eingesetzt werden."

WARTUNG

• Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschickt wird.
• Bei der Filterwartung müssen die vom Hersteller empfehlenen Zeiträume zum Austauschen der Filter genaustens eingehallen werden (Brandgebung).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass desses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgenes desdays Products schutzten Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgens gefährdet. Weitere Informationen über das Recycling这点 Products erhalten Sie von Ihr Rathaus, Ihr Mullabfuhr oder dem Geschäft, in dem Sie das Produkt gkauft haben.

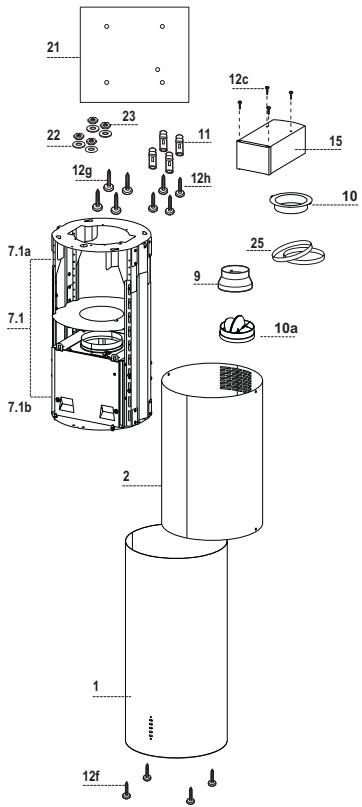

Koponenten

Bez.	Menge	Produktkomponenten
1	1	Haubenkörper komplett mit: Steuerungen, Beuch-tung, Filter, unterem Kaminteil
2	1	Oberes Kaminteil
7.1	1	Teleskopgitter komplett mit Sauggerät, bestehend aus:
7.1a	1	Oberem Gitterteil
7.1b	1	Unterem Gitterteil
9	1	Reduktionsflanschø 150-120 mm
10	1	Flanschø 120 mm
10a	1	Flansch mit Ruckstauklappe
15	1	Filteranschlussstück Luftaustritt
25	2	Rohrschellen
Bez.	Menge	Installationskomponenten
11	4	Dübø 10
12c	4	Schrauben 2,9 x 6,5
12f	4	Schrauben M6 x 15
12g	4	Schrauben M6 x 80
12h	4	Schrauben 5,2 x 70
21	1	Bohrschablone
22	4	Unterlegscheibenø 6,4
23	4	Mutterm M6
	Menge	Dokumentation
	1	Betriebsanleitung

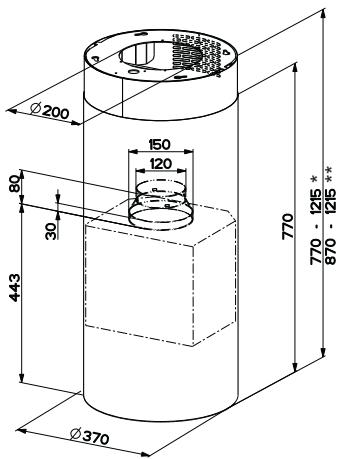

• Abmessungen der Haube in Abluftversion.
  ** Abmessungen der Haube in Umluftversion.

Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts

BOHREN DER DECKE/TRAGERPLATTE

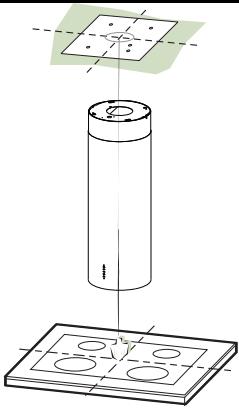

• Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen.
• Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablonenmitte mit dem gekennzeichnen Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten.
• Die Mitte der Schablonenbohrungen kennzeichnen.
  Die gekennzeichneten Punkte bohren:

Massivbeton-Decke: je nach verwendenten Beton-Dubeln.
- Decke aus Hohlkammer-Ziegeln mit 20mm Wandungsstärke: 10mm (sofort die mitgelieferten Dubel 11 eingufen).
- Holzbalkendecke: je nach verwendeten Holzschauben.
- Holz-Trägerplatte: 0.7 ~mm .
Durchgang fur das Speisekabel: 10mm
- Luftaustritt (Abluftversion): je nach Durchmesser des Anschlussrohres für die Luftableitung.

• Zwei sich gegenüberliegende Schrauben festziehen und 4-5 mm Freiraum zur Decke belassen:

• bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden;

• für Hohlkammer-Ziegeln mit ca. 20mm Wandungssträke die mitgelieferten Schrauben 12h verwenden;
• bei Holzbalken-Decken mit 4 Holzschauben, die nicht mitgeliefert werden;
• bei Holz-Trägerplatten mit 4 Schrauben 12g , Unterlegscheiben 22 und Schraubenmuttern 23, die im Lieferumfang enthalten sind.

VORBEREITUNG DES GITTERS FÜR DEN ANSCHLUSS IN UMLUFTVERSION

Bei Montage der Haube in Umluftversion sind im Gitter alle damit notwendigen Anschlüsse vorzusehen. Zur Vereinfachung der Installation der Teile für die Umluftversion ist das Gitter zu verlangern. Dazu wie folgt vorgehen:

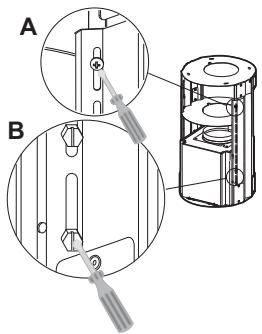

Die zwei Schrauben 2.1 zur Fixierung des oberen Kaminteils am Gitter losen und das Kaminteil abziehen.
Die vier Sicherheitsschrauben im oberen Trennbereich des Gitters losen. (A)
Die acht metrischen Schrauben seitlich am Gitter, die die beiden Schächte verbinden, losen. (B)

Installation der Komponenten für die Umluftversion:

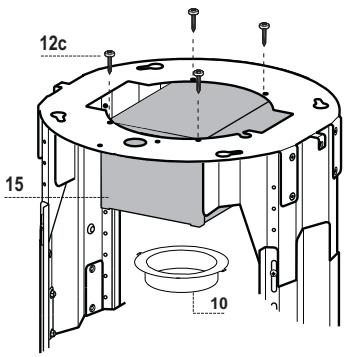

• Das Filteranschlussstück 15 unter Verwendung der 4 mitgelieferten Schrauben 12c am oberen Teil des Gitters fixieren.
• Den Flansch (Ø120) 10 mit einer Drehbewegung am unteren Teil des Filteranschlussstücks 15 einhaken.
• Den Reduktionsflansch 9 an den Ausgang des Sauggerats ansetzen.
• Nun die beiden Flansche mit einem Rohr verbinden. Zum Berechnen der Rohrlänge die Höhe der Haube in mm schätzen und 615mm abziehen (H Rohr = H Haube - 615).
• Das Gitter so welt Herausziehen, dass sich das Rohr einfugen{lasset. Wieder hineinschieben und das Rohr zwischen den beiden Flanschen fixieren. Prufen, ob die Höhe des Gitters der gewünschten Höhe der Dunstabzugshaube entspricht (H Gitter = H Haube - 184). Das Gitter auf die gewünschte Höhe regulieren und die zuvor entfernten Schrauben wieder einsetzen. Für eine bessere Stabilität des Gitters die vier Sicherheitsschauben in das letzte verfügbar Loch einschrauben.
• Das Rohr mit den mitgelieferten Rohrschellen 25 fixieren.

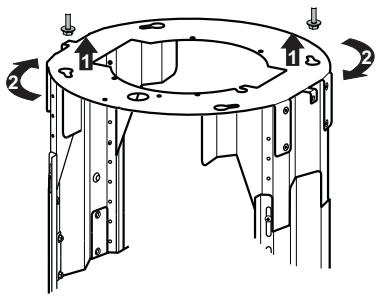

FIXIERUNG DES GITTERS

• Das Gitter anheiten. Dabei darauf aufachten, dass sich die Anzeige auf der Gitterplatte vorn befindet.
• Die Langlocher des Gitters an den zwei zuvor an der Decke angebrachten Schrauben einhaken und bis zur Mitte des Langlochs zur Regulierung drehen.
• Die 2 Schrauben festziehen und die 2 anderen mitgelieferten Schrauben einschrauben. Vor dem endgültigen Festziehen der Schrauben{lsst sich das Gitter durch Drehen regulieren. Dabei darauf auf achten, dass die Schrauben nicht aus ihrem Sitz im Langloch zur RegulierungGLEten.
• Die Fixierung des Gitters muss absoluter sichere, sowohl in Bezug auf das Gewicht der Haube als auch bei eventuellen Stößen gegen das montierte Gerät. Deshalb nach erfolgter Fixierung prüfen, ob die Basis auch dann stabil genug ist, wenn das Gitter zusätzlich belastet wird.
• Sollte die Decke nicht ausreichend tragfähig für die Aufhängung sein, so muss der Monteur für eine Verstärkung durch geeignete Platten und Gegenplatten sorgen, die fest an robusten Strukturelementen zu verankern sind.

Anschlüsse

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø150 oder 120mm) an die Außenrohrleitung angeschlossen werden.

Anschlussrohres ±b 150

• Den Flansch mit Ruckstauklappe 10a anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

Anschlussrohres ±b 120

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Flansch mit Ruckstauklappe 10a anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnehmer.

Montage des Kamins und Befestigung des Haubenkörpers

Wird die Haube in Umluftversion installiert, den Kamin mit den Langlochern nach oben drehen. Umgekehrt die Langlocher für den Fall der Installation in Abluftversion nach unten drehen.

• Das obere Kaminteil von unter nach oben einfgen und mit den 2 zuvor entfernten Schrauben am Gitter am oberen Teil befestigen. Bei Installation in Umluftversion darauf auf achten, dass die Langlocher des Kaminteils am Luftaustritt des Filteranschlussstücks 15 sitzen.
• Die Beleuchtungsgruppe durch Herausziehen auf die entsprechende Kerbe öffnen. Den Befestigungsstift losen und die Beleuchtungsgruppe vom Haubenkörper aushaken.
• Den Fettfilter ausbauen: Zur Rückseite des Gruppe schiben und gleichzeitig nach untenziehen.
  Eventuelle Aktivkohlefilter ausbauen.
• Die Fixierung des Haubenkörpers am Gitter prädisponieren: Die 4 Schrauben 12f in ihre Sitze eindreten. Mindestens 4-5 mm Platz zwischen dem Schraubenkopf und der Gitterplatte halten.

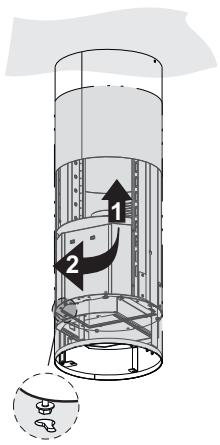

• Den Haubenkörper am Gitter einhaken und nach links bis zum Anschlag drehen. Die Schrauben(sofort festziehen, um einen unabsichtlichen Sturz des Haubenkörpers zu verhindern.

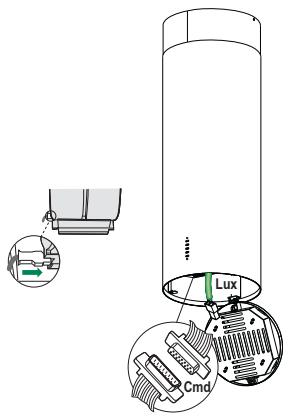

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschäftet werden.
• Kontrollieren, dass der Verbinder des Speisekabels korrekt in die Steckdose des Gebläses eingesteckt ist.
• Den Verbinder des Steuerungen Cmd anschließen.
• Den Verbinder der Spots Lux bei der entsprchenden Steckdose hinter dem Deckel der Beleuchtungsgruppe einstecken.
  Die beiden steuerseitigen Schenkel offen.
• Den Fettfilter entfernen.

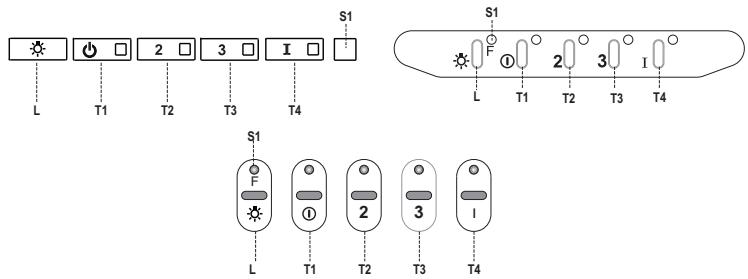

Schalttafel

Taste	LED	Funktion
L	-	Schaltet die Beleuchtung bei maximaler Intensität ein/aus.
		Schaltet bei zirka 2 Sekunden langem Drücken die verminnde Beleuchtung ein oder aus.
T1	Bleibend	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.
T2	Bleibend	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
		Mit zirka 5 Sekunden langem Gedrückthalten der Taste bei abgeschalten Verbrauchern (Motor+ Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die entsprechende LED blinking zweimal. Zum Abstellen die Taste erneut 5 Sekunden lang drucken, die entsprechende LED blinkt ein Mal.
T3	Bleibend	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
		Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalten Verbrauchern (Motor+ Licht) erfolgt ein Reset und die LED S1 blinkt drei Mal.
T4	Bleibend	Schaltet den Motor bei Intensivgeschwindigkeit ein. These Schwendigkeit ist auf 10 Minuten zeitgerecht. Nach Ablauf dieser Zeit kehr das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestellttem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.
		Mit 5 Sekunden langem Drucken wird die Fembedienung aktiviert und die entsprechende LED blinkt zwei Mal. Mit 5 Sekunden langem Drucken wird die Fembedienung deaktiviert und die entsprechende LED blinkt nur ein Mal.
S1	Bleibend	Meldet den Alarm für Sätigung der Metallfettfilter und die Notwendigkeit, diese zu wären. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst. (Reset siehe Absatz. Wartung).
	Blinkend	Meldet, sofern aktiviert, den Alarm für Sätigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter themselves gewaschen werden. Der Alarm für Sätigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst. (Aktivierung und Reset siehe Absatz. Wartung).

FERNBEDIENUNG (OPTION)

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standard-types LR03-AAA versorgt wird (nicht mitgeliefert).

• Die Fernbedienung nicht in die Höhe von Hitzequellen legen.
• Batterien müssen vorschrifsmäßig entsorgt werden.

Metalfettfilter

Die Fettfilter sind spulmaschinengeignet und müssen gewaschen werden, sobald sich die LED S1 einschaltet, oder mindestens alle 2 Monate, oder auch offen, je nach Intensität des Gebrauchs.

REINIGUNG DER FILTER

Reset des Alarmsignals

Die Beleuchtung und den Absaugmotor abstellen.
Die Taste T3 mindestens 3 Sekunden lang drucken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.

Reinigung der Filter

• Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
• Den Filter zu dem hinteren Teil der Gruppe schiben und gleichzeitig nach untenziehen.
• Den Filter waschen, ohneihn zu verbiegen, und vor dem Wiedereinbau trocknen setzen (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
• Nun den Filter wieder einbauen, so dass der Griff nach der äußerten Sightseite zeigt.
  Die Beleuchtungseinheit wieder verschlieben.

Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss ausgewechselt werden, wenn die LED S1 blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.

Aktivierung des Alarmsignals

• Bei den Filterversionen der Abzugshauben wird die Alarmanzeige für Filtersattigung im Augenblick der Installation oder in der Folge aktiviert.
  Die Beleuchtung und den Absaugmotor abstellen.
• 5 Sekunden lang die Taste T2 drücken, bis die LED zur Bestätigung blinkt:

AUSWECHSELN

Reset des Alarmsignals

Die Beleuchtung und den Absaugmotor abstellen.
Die Taste T3 mindestens 3 Sekunden lang drucken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.

Auswechseln des Filters

• Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
• Den Fettfilter ausbauen.
• Den gesattigten Aktivkohle-Geruchsfilter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
• Den Fettfilter wieder einbauen.
  Die Beleuchtungseinheit wieder verschlieben.

Beleuchtung

LED-Strahler

• Ersatz für Kunden-Support kontaktieren ("Fuer den Einkauf von Ersatzlampenitte wenden Sie sich an den Kundendienst").

Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001 ; max. gefelieferte Lichtleistung @439nm: 7 W . Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
