MODE D'EMPLOI CYLINDRE2 / 5029002 ROBLIN

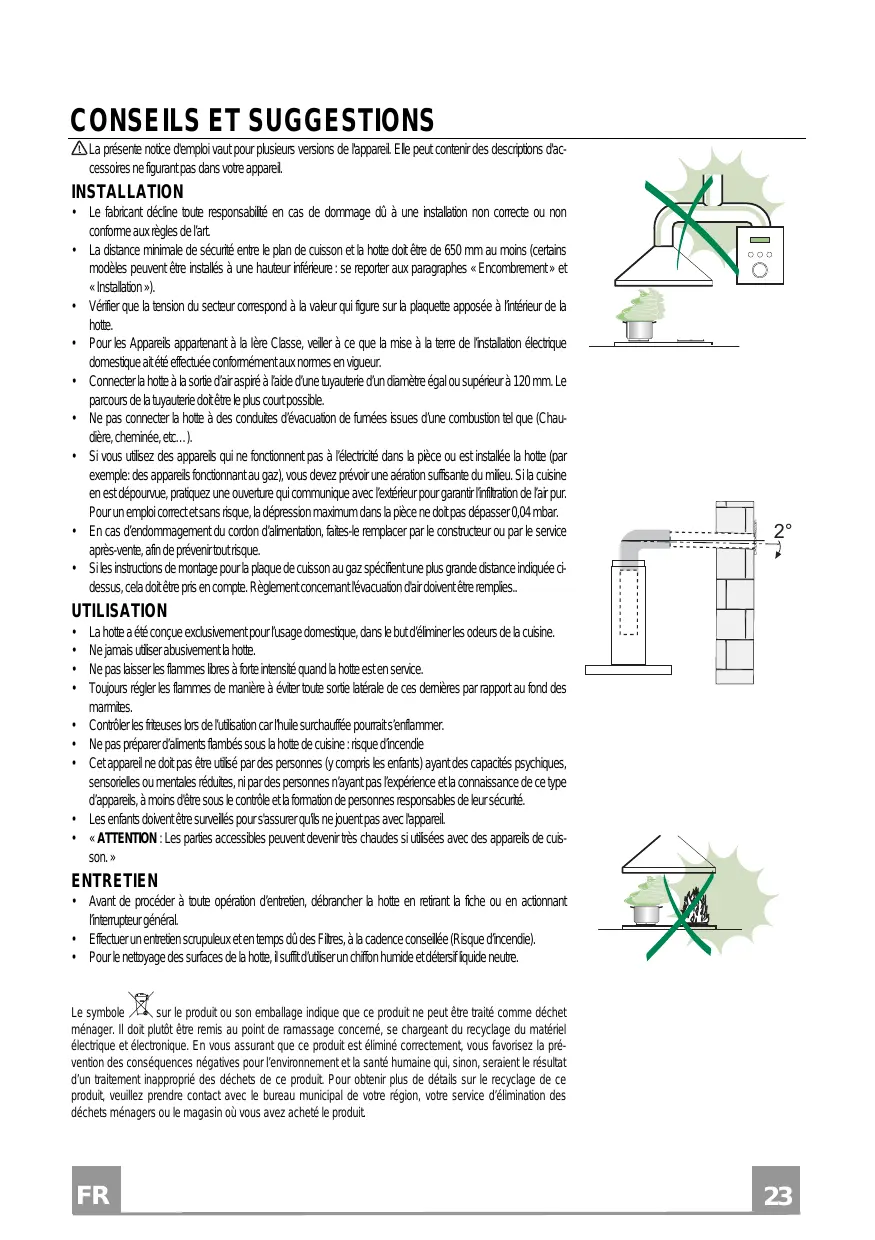

CONSEILS ET SUGGESTIONS

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.

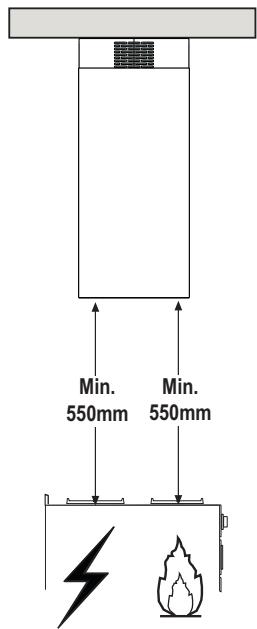

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d’endommagement du cordon d’alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée cidessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies..

La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine. Ne jamais utiliser abusivement la hotte. Ne pas laisser les flammes libres à forte intensité quand la hotte est en service. Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites. Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer. Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. » ENTRETIEN

• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant l’interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d’incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

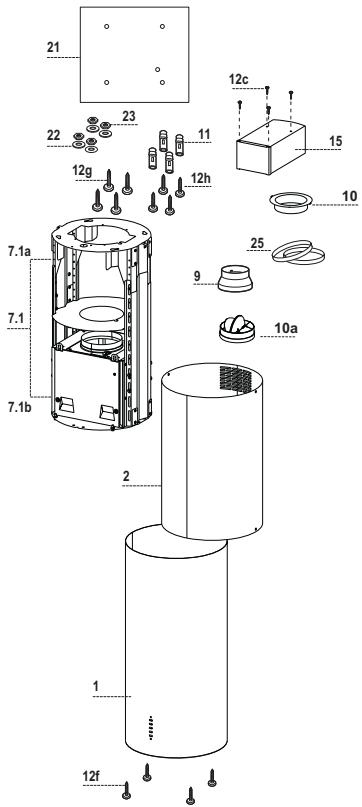

Q.té Composants du produit 1 Corps de Hotte comprenant : Commandes, Éclairage, Filtres 1 Conduit supérieur 1 Treillis télescopique muni d’un dispositif d’aspiration et comprenant : 1 Treillis supérieur 1 Treillis inférieur 1 Flasque de réduction ø 150-120 mm 1 Flasque ø 120 mm 1 Buse avec clapet 1 Raccord Sortie de l’Air 2 Colliers serre-tube Q.té Composants de l’installation 4 Chevilles ø 10 4 Vis 2,9 x 6,5 4 Vis M6 x 15 4 Vis M6 x 80 4 Vis 5,2 x 70 1 Gabarit de perçage 4 Rondelles ø 6,4 4 Écrous M6 Q.té Documentation 1 Notice d’emploi

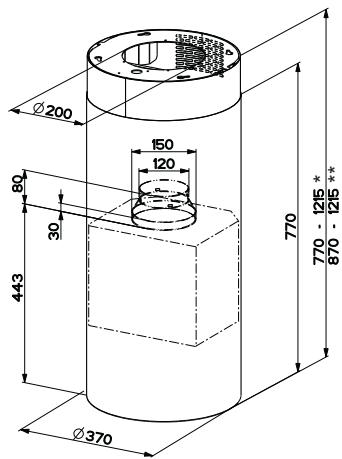

• Dimensions pour hotte en version aspirante. ** Dimensions pour hotte en version filtrante.

INSTALLATION Perçage Plafond/Étagère et Fixation Treillis

PERÇAGE PLAFOND/ETAGERE

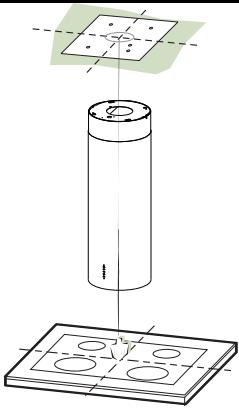

• À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.
• Percer les trous qui ont été marqués:
• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.
• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20 mm: ø 10 mm (insérer immédiatement les Chevilles 11 fournies avec l’appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: ø 7 mm.
• Passage du Câble électrique d’Alimentation: ø 10 mm.
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d’Évacuation Externe.
• Visser deux vis en les croisant et en laissant 4-5 mm. de distance par rapport au plafond:
• pour le Béton massif, des Goujons pour Béton, non fournis avec l’appareil.
• pour Briques percées, ayant une épaisseur résistante de 20 mm. environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l’appareil.
• pour l’Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l’appareil.

DE LA HOTTE EN VERSION FILTRANTE

En cas d’installation de la hotte en version filtrante, il faudra prédisposer tous les raccordements dans le treillis. Allonger le treillis en procédant comme suit afin de faciliter l’installation des différents composants pour la version filtrante :

• Dévisser les deux vis fixant le conduit supérieur 2.1 au treillis et retirer le conduit.

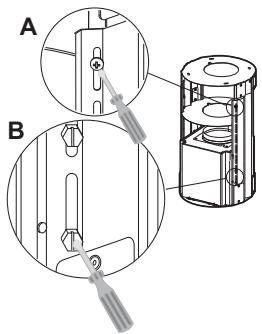

• Dévisser les quatre vis de sécurité situées en haut dans la zone de séparation du treillis. (A)
• Dévisser les huit vis métriques unissant les deux colonnes situées sur les côtés du treillis. (B) Installation des composants pour le branchement en version filtrante :

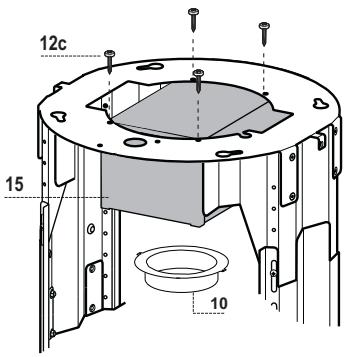

• Fixer le raccord filtrant 15 à la partie supérieure du treillis à l’aide des 4 vis 12c fournies avec l’appareil.
• Avec des mouvements circulaires, accrocher la flasque (ø120) 10 à la partie inférieure du raccord filtrant

• Placer la flasque de réduction 9 sur la sortie du dispositif d’aspiration.
• Il faut maintenant relier les deux flasques par un tube ; pour calculer la hauteur du tube, prendre la hauteur approximative de la hotte (mm) moins 615 mm. (H tube = H hotte - 615).
• Allonger suffisamment le treillis pour pouvoir placer le tube puis le remettre dans sa position initiale tout en bloquant le tube entre les deux flasques. Vérifier si la hauteur du treillis est adaptée à la hauteur à la quelle on veut installer la hotte (H treillis = H hotte – 184). Régler le treillis à la hauteur désirée et resserrer les vis. Afin de garantir une plus grande stabilité au treillis, il convient de resserrer les quatre vis de sécurité sur le dernier trou disponible.
• Fixer le tuyau à l’aide des colliers serre-tuyaux 25 fournis avec l’appareil.

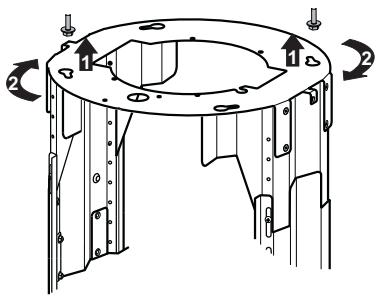

FIXATION DU TREILLIS

• Soulever le treillis en s’assurant que l’indicateur situé sur la plaque du treillis se trouve sur l’avant de celuici.
• Enfoncer les fentes du treillis sur les deux vis installées d’avance au plafond et tourner jusqu’au centre de la fente de réglage.
• Serrer les deux vis et visser les deux autres également fournies ; avant de serrer les vis à fond, il est possible de régler la position du treillis en le tournant tout en faisant attention que les vis ne sortent pas des fentes

• La fixation du treillis doit être sure, aussi bien du point de vue du poids de la hotte qu’en ce qui concerne les sollicitations causées par des poussées occasionnelles sur les côtés de l’appareil après le montage. Après la fixation, vérifier la bonne stabilité de la base du treillis en cas de sollicitations diverses.
• Si le plafond n’est pas suffisamment robuste pour soutenir le poids de l’appareil, l’installateur devra le renforcer en posant des plaques et des contre-plaques qu’il lui faudra accrocher à des structures plus résistantes. Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l’installateur. Branchement avec un tube de ø150

• Insérer la buse avec clapet 10a.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni. Branchement avec un tube de ø120
• Insérer le flasque de réduction 9 sur la buse avec clapet 10a.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

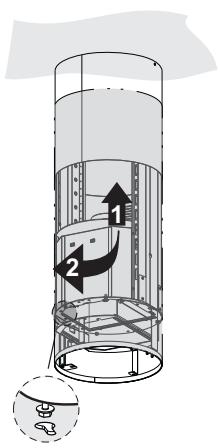

Assemblage du conduit et fixation du corps de la hotte En cas d’installation en version filtrante, le conduit doit être monté avec les fentes tournées vers le haut ; en cas d’installation en version aspirante, les fentes doivent être tournées vers le bas.

• Passer le conduit supérieur dans le treillis et le faire coulisser d’en bas vers le haut, le fixer au treillis à l’aide des 2 vis ôtées précédemment et s’assurer que les fentes sont bien alignées avec la sortie du raccord filtrant 15.
• Ouvrir le groupe éclairage en tirant sur l’entaille, le dégager du corps de la hotte en faisant coulisser le goujon de fixation.
• Retirer les filtres à graisse en les poussant vers l’arrière du groupe tout en les tirant vers le bas.
• Retirer les filtres Anti-odeur au charbon actif, s’ils sont montés.
• Commencer à fixer le corps de la hotte au treillis à l’aide des 4 vis 12f, sans toutefois les visser à fond mais en laissant au moins 4-5 mm d’espace entre la tête de la vis et la plaque du treillis.
• Accrocher le corps de la hotte au treillis et tourner à fond vers la gauche, bloquer immédiatement les vis afin d’éviter toute chute accidentelle du corps de la hotte.

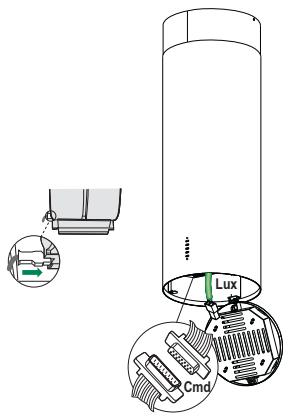

BRANCHEMENT ÉLECTRIQUE

• Brancher la Hotte au Réseau d’Alimentation, en interposant un Interrupteur bipolaire avec ouverture des contacts de 3 mm. au moins.
• S’assurer que le connecteur du Câble d’alimentation soit inséré correctement dans la prise de l’Aspirateur.
• Connecter le connecteur des Commandes Cmd.
• Connecter le connecteur des Spots Lux à la prise spécialement prévue, derrière le couvercle du groupe éclairage.
• Pour la Version Filtrante, monter le Filtre Antiodeurs au Charbon actif.
• Remonter les filtres et le groupe éclairage. Lux Cmd

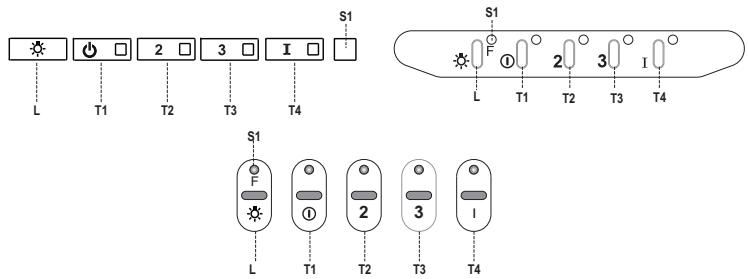

Tableau des commandes Touche Led

Fonction Allume/Éteint les lumières à la luminosité maximum. L’appui sur la touche pendant environ 2 secondes, branche/débranche l’éclairage à faible intensité. Démarre/Coupe le moteur à la première vitesse. Démarre le moteur à la deuxième vitesse. Garder la touche appuyée pendant environ 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l’alarme des filtres au charbon actif s’active et la led correspondante clignotera 2 fois. Pour la désactiver, appuyer de nouveau sur la touche pendant 5 secondes. La led correspondante clignotera 1 fois. Démarre le moteur à la troisième vitesse. Garder la touche appuyée pendant environ 3 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), le reset est effectué et la led S1 correspondante clignotera 3 fois. Démarre le moteur à la vitesse INTENSIVE. Cette vitesse est temporisée à 10 minutes. À la fin du temps, le système retourne automatiquement à la vitesse précédemment sélectionnée. Si activée avec le moteur à l’arrêt, à la fin du délai le système passe en mode OFF. Garder la touche appuyée pendant environ 5 secondes pour valider la télécommande. La led correspondante clignotera 2 fois. Garder la touche appuyée pendant 5 secondes pour invalider la télécommande. La led correspondante clignotera 1 seule fois. Signale l’alarme saturation filtres à graisse métalliques et la nécessité de les laver. L’alarme entre en fonction après 100 heures de fonctionnement effectif de la hotte. (Restauration voir parag. Entretien) Si l’alarme saturation filtre anti-odeur à charbon actif est activée, c’est l’indice que le filtre doit être remplacé. Laver aussi les filtres à graisse métalliques. L’alarme saturation filtre anti-odeur à charbon actif entre en fonction après 200 heures de fonctionnement effectif de la hotte. (Activation et Restauration voir parag. Entretien)

ENTRETIEN TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet. Filtres à graisse métalliques Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la led S1 s’allume ou au moins tous les 2 mois d’utilisation ou plus fréquemment en cas d’utilisation particulièrement intensive.

NETTOYAGE DES FILTRES

Restauration du signal d’alarme

• Éteindre les lumières et le moteur d’aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu’au triple clignotement de confirmation de la led. Nettoyage des filtres
• Ouvrir le groupe d’éclairage en le tirant sur l’encoche prévue à cet effet.
• Retirer le filtre en le poussant vers l’arrière du groupe et en tirant en même temps vers le bas.
• Laver le filtre en évitant de le plier et le laisser sécher avant de le remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l’efficacité de ce dernier).
• Le remonter en faisant attention de garder la poignée vers la partie visible externe.
• Refermer le groupe d’éclairage.

Filtres anti-odeur à charbon actif (version filtrante) Il n’est ni lavable, ni régénérable. Le remplacer lorsque la led S1 clignote ou au moins tous les 4 mois. Le signal d’alarme, si préalablement activé, se vérifie seulement lorsque le moteur d’aspiration est en marche. Activation du signal d’alarme

• Dans les hottes en version filtrante, activer le signal d’alarme de saturation filtres au moment de l’installation ou après.
• Éteindre les lumières et le moteur d’aspiration.
• Appuyer pendant 5 secondes sur la touche T2 jusqu’à ce que la led de confirmation clignote : REMPLACEMENT Restauration du signal d’alarme
• Éteindre les lumières et le moteur d’aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu’au triple clignotement de confirmation de la led. Remplacement du filtre
• Ouvrir le groupe d’éclairage en le tirant sur l’encoche prévue à cet effet.
• Retirer le filtre à graisse
• Enlever le filtre anti-odeur à charbon actif saturé en intervenant sur les crochets prévus à cet effet.
• Monter le nouveau filtre en l’accrochant dans son siège.
• Remonter le filtre à graisse et le groupe d’éclairage. Éclairage Attention : Cet appareil est doté d’une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7µW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes…)
• Pour le remplacement, contacter le Service après-vente. (« Pour l’achat, s’adresser au service après-vente »).
