TXNR1010 - AV-Receiver ONKYO - Kostenlose Bedienungsanleitung

Marke	ONKYO
Modell	TXNR1010
Produkttyp	AV-Receiver
Abmessungen (B × H × T)	435 mm × 198,5 mm × 463,5 mm
Gewicht	23,0 kg
Stromversorgung	AC 220-240 V, 50/60 Hz (europäische Modelle); AC 120 V, 60 Hz (nordamerikanische Modelle)
Stromverbrauch	850 W (Europa) / 8,6 A (USA)
Stromverbrauch im Standby	0,15 W (Europa) / 0,10 W (USA)
Ausgangsleistung	140 W pro Kanal an 8 Ohm (FTC); 200 W pro Kanal an 6 Ohm (IEC)
Zertifizierungen	THX Ultra2 Plus
HDMI-Eingänge	9 (davon 1 an der Front); 2 HDMI-Ausgänge (davon 1 Zone 2)
Netzwerkverbindung	Ethernet, Wi-Fi optional (Adapter UWF-1), Internetradio vTuner, DLNA
Unterstützte Audioformate	Dolby TrueHD, DTS-HD Master Audio, Dolby Pro Logic IIz, Audyssey DSX, DTS Neo:X, PCM bis 192 kHz/24 Bit
Akustikkalibrierung	Audyssey MultEQ XT32, Dynamic EQ, Dynamic Volume
Hör-Modi	Direct, Pure Audio, A-Form-Hörmodus, Music Optimizer, usw.
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungs- oder Chemikalien verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Vor Reinigung oder bei Gewitter vom Netz trennen. Das Gehäuse nicht öffnen.
Ersatzteile und Reparierbarkeit	Interne Sicherung nicht vom Benutzer austauschbar. Fernbedienungsbatterien austauschbar (AA/R6). Reparaturen sind einem qualifizierten Techniker zu überlassen.
Mitgeliefertes Zubehör	Fernbedienung (RC-840M), 2 AA-Batterien, Innen-FM-Antenne, AM-Rahmenantenne, Kalibrierungsmikrofon, Netzkabel, Lautsprecherkabel-Etiketten, Schnellstartanleitung
Zusätzliche Funktionen	Bi-Amping (Frontlautsprecher), verstärkte Zone 2/3, Multi-Zone, HDMI ARC, MHL, HD Radio (nordamerikanische Modelle), RDS (Europa)

Häufig gestellte Fragen - TXNR1010 ONKYO

Wie schließe ich meine Lautsprecher an den TXNR1010-Receiver an?

Schließen Sie jeden Lautsprecher unter Beachtung der Polarität (+/-) an die entsprechenden Klemmen an. Verwenden Sie Lautsprecherkabel mit abisolierten Enden von 12 bis 15 mm. Für eine 7.2-Kanalkonfiguration beachten Sie das Konfigurationsdiagramm. Wenn Sie Lautsprecher mit einer Impedanz zwischen 4 und 6 Ohm verwenden, stellen Sie die minimale Impedanz im Menü auf 4 Ohm ein.

Wie richte ich die Netzwerkverbindung für Internetradio ein?

Schließen Sie ein Ethernet-Kabel an den ETHERNET-Anschluss des AV-Receivers an oder verwenden Sie den optionalen Wi-Fi-Adapter UWF-1. Wählen Sie im Menü der Ersteinrichtung Netzwerkverbindung und folgen Sie den Anweisungen. Um Webradio zu hören, drücken Sie NET und wählen Sie vTuner Internet Radio.

Wie führe ich die automatische Lautsprecherkalibrierung mit Audyssey MultEQ XT32 durch?

Schließen Sie das mitgelieferte Kalibrierungsmikrofon an die SETUP MIC-Buchse an der Frontseite an. Platzieren Sie das Mikrofon auf Ohrhöhe an der Hörposition. Starten Sie im Menü Audyssey MultEQ XT32: Auto Setup. Folgen Sie den Anweisungen auf dem Bildschirm, um bis zu 8 Positionen zu messen.

Wie setze ich den AV-Receiver auf die Werkseinstellungen zurück?

Halten Sie die Taste CBL/SAT auf der Vorderseite gedrückt und drücken Sie dann ON/STANDBY. Der Receiver startet mit den Werkseinstellungen neu. Hinweis: Dies löscht alle Ihre benutzerdefinierten Einstellungen.

Kann ich meine Frontlautsprecher mit dem TXNR1010 bi-ampen?

Ja, der TXNR1010 unterstützt Bi-Amping der Frontlautsprecher. Entfernen Sie dazu die Brücken zwischen den oberen und unteren Anschlüssen des Lautsprechers und verbinden Sie die Anschlüsse FRONT L/R und FRONT HIGH/ZONE 3 L/R (oder FRONT WIDE/ZONE 2 L/R) mit den entsprechenden Eingängen. Stellen Sie dann im Menü Lautsprechertyp (Front) auf Bi-Amp ein.

Wie verwende ich die Fernbedienung zur Steuerung anderer Geräte?

Die Fernbedienung kann mit Codes für andere Marken programmiert werden. Halten Sie die gewünschte REMOTE MODE-Taste gedrückt und drücken Sie dann 3 Sekunden lang DISPLAY. Geben Sie den 5-stelligen Code aus der Codeliste ein. Wenn der Code korrekt ist, blinkt die Anzeige zweimal.

Wie aktualisiere ich die Firmware des Receivers?

Wenn das Gerät mit dem Internet verbunden ist, kann eine Aktualisierungsbenachrichtigung erscheinen. Folgen Sie den Anweisungen auf dem Bildschirm. Andernfalls laden Sie die Firmware von der Onkyo-Website auf einen USB-Stick herunter, schließen Sie ihn an den USB-Anschluss auf der Rückseite an und wählen Sie im Menü Software-Update und dann Update über USB.

Wie verbinde ich meinen iPod/iPhone zur Musikwiedergabe?

Verwenden Sie den USB (vorne)-Anschluss an der Frontseite. Schließen Sie Ihren iPod/iPhone mit einem Apple-USB-Kabel an. Drücken Sie USB, um den Eingang auszuwählen. Sie können in den Erweiterten Modus (Musik) wechseln, indem Sie mehrmals MODE drücken, um in Wiedergabelisten zu navigieren.

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Überprüfen Sie zunächst, ob der Receiver nicht auf MUTING steht (MUTING-Anzeige leuchtet). Stellen Sie sicher, dass die Lautstärke ausreichend hoch ist. Überprüfen Sie die Lautsprecher- und Quellenverbindungen. Wenn Sie HDMI verwenden, stellen Sie sicher, dass das Fernsehgerät eingeschaltet und auf den richtigen Eingang eingestellt ist. Wenn das Problem weiterhin besteht, versuchen Sie, das Gerät zurückzusetzen.

Wie höre ich AM/FM-Radio auf dem TXNR1010?

Schließen Sie die mitgelieferten FM- und AM-Antennen an. Drücken Sie TUNER, um AM oder FM auszuwählen. Verwenden Sie TUNING MODE, um den automatischen oder manuellen Suchlauf zu wählen. Drücken Sie TUNING ▲/▼, um nach Sendern zu suchen. Um einen Sender zu speichern, drücken Sie MEMORY und dann eine Preset-Nummer.

BEDIENUNGSANLEITUNG TXNR1010 ONKYO

GROEBENZELL, ALLEMAGNE

K. MIYAGI

ONKYO EUROPE ELECTRONICS GmbH

Accessoires fournis

4ft (>1.2m)

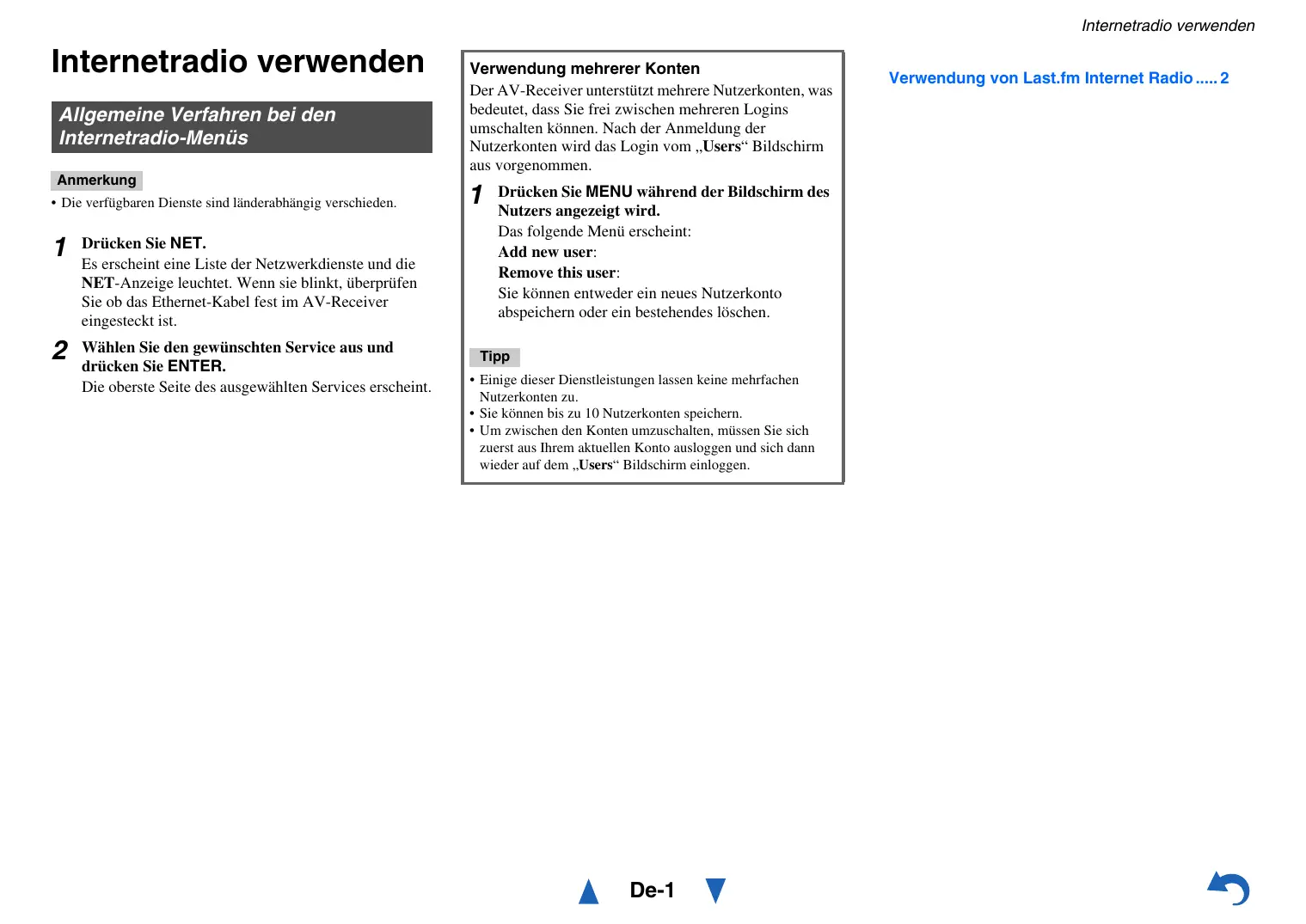

Internetradio verwenden

Allgemeine Verfahren bei den Internetradio-Menus

Anmerkung

Die verfügbarbaren Dienste sind landerabhängig verschieden.

1 Drücken Sie NET.

Es erscheint eine Liste der Netzwerkdienste und die NET-Anzeige leuchtet. Wenn sie blinkt, überprüfen Sie ob das Ethernet-Kabel fest im AV-Receiver eingesteckt ist.

2 Wahlen Sie den gewünschten Service aus und drücken Sie ENTER.

Die oberste Seite des ausgewählten Services erscheint.

Verwendung mehrerer Konten

Der AV-Receiver unterstützen mehrere Nutzerkonten, was bedeutet, dass Sie frei zwischen mehreren Logins umschalten können. Nach der Anmeldung der Nutzerkonten wird das Login vom „Users“ Bildschirm aus vorgenommen.

1 Drücken Sie MENU während der Bildschirm des Nutzers angezeigt wird.

Das folgende Menu erscheint:

Add new user:

Remove this user:

Sie konnen entweder ein neues Nutzerkonto abspeichern oder ein bestehendes loschen.

Tipp

• Einige dieser Dienstleistungen setzen keine mehrfachen Nutzerkonten zu.
• Sie können bis zu 10 Nutzerkonten speichern.
• Um zwischen den Konten umzuschalten, müssen Sie sich zuerst aus Ihr aktuellen Konto ausloggen und sich dann wieder auf dem „Users“ Bildschirm einloggen.

Verwendung von Last.fm Internet Radio .... 2

Verwendung von Last.fm Internet Radio

Last.fm ist ein Musikdienst, der sich ihre Lieblingsmusik merkt...

Ihr neuer Onkyo AV-Receiver ist äußertst clever. Wenn Sie ein kostenloses Last.fm-Konto eingerichtet haben, werden darüber alle kürzlich abgeschleiten Titel gespeichert. Wenn Sie die Last.fm-Website besuchen, können Sie ihre persönlichen Charts der von Ihnen abgeschleiten Musik anzeigen; teilen Sie diese mit Freunden und sehen Sie auch, welche Musik ihre Freundemögen.

Mit tausenden von Biografien, Rezensionen und einer schier endlosen Auswahr an entsprechlich angepassten, werbefreien Radiosendern ist Last.fm eine großartige Gelegenheit, um Musik zu entdecken. Holen Sie sich Ihr kostenloses Last.fm-Konto noch heute unter www.last.fm/join

Nur für Großbritannien und Deutschland:

Holen Sie sich ein Abonnement und Sie können auch ohne Computer die besten werbefreien Last.fm-Radiosender auf Ihrem Onkyo AV-Receiver horen!

Recommended Radio:

Entdecken Sie smarte, persönlich angepasste Empfehlungen, die sich mit Ihr Musikgeschmack verändern.

Artist Radio:

Wahlen Sie einen beliebigen Interpreten und wir spielen für Sie einen ganzen Radiosender mit durch ihre Wahl inspirierter Musik.

My Library:

Lehnen Sie sich zurück und erfreuen Sie sich an einer Auswahl aller Musik, die Sie seit ihrer Mitgliedschaft bei Last.fm gehen haben.

Tag Radio:

Polish Funk? Death Pop? Denken Sie an einen Musikstil und wir unterhalten Sie stundenlang damit.

Starten Sie Ihr kostenlose Probeabo direkt wenn Sie Ihr Konto erstellen und finden Sie selbst hereaus wie es ist, jederzeit die Musik der ganzen Welt abrufen zu konnen. Die aktuellen Nutzungspreise und umfassendeInfos sind unter www.last.fm/subSCRIBE erhältlich

1 Verwenden Sie , um „Sign in to your account“ auszuwahlen und dann drücken Sie ENTER.

Wenn Sie über einen bestehenden Last.fm Konto verfügen, können Sie sich anmelden und „Sign in to your account" wahren. Geben Sie ihre ihre Benutzernamen und das Kennwort in der folgenden Tastaturanzeige ein.

Verwendung der Tastaturanzeige

1. Verwenden Sie / / und den ENTER, um ihren Nutzernamen und Password einzugeben.
2. Wahlen Sie „OK“.
3. Drucken Sie ENTER. Die Anzeige „Confirm your entries“ erscheint.
4. Drücken Sie ENTER.

,Please wait...“ wird angezeigt und danach erscheint die „Last.fm Internet Radio“-Anzeige.

Tipp

• Falls Sie mehrere Nutzerkonten verwenden möchten, schlagen Sieitte unter „Verwendung mehrerer Konten" nach ( Seite 1). Das Login kann vom „Users"-Bildschirm aus erfolgen.

2 Verwenden Sie / , um das Menu auszuwahlen und dann drücken Sie ENTER.

Search Station:

Sie können einen Sender anhand Interpreten, Tags oder Benutzernamen suchen.

Sie können Titel der am besten bewerteten Interpreten wiedergeben.

Top Tags Station:

Sie können Titel der am besten bewerteten Tags wiedergeben.

Personal Station:

Sie können Titel aus einem persönlich angepassten Sender wiedergeben (.,Your Library",.,Your Neighbourhood" und ,Your Recommendations").

Profile:

Sie können Titel aus „Recently Listened Tracks“, „Library“ und „Neighbours“ wiedergeben.

Account Info:

Bestätigten Sie ihre Kontoinformation.

Sign Out:

Zur Abmeldung aus Ihrrem Konto.

3 Verwenden Sie / , um einen Sender auszuwahlen und dann drücken Sie ENTER oder , um die Wiedergabe zu starten.

Die Wiedergabe wird gestartet und die Wiedergabeanzeige erscheint.

Aktivierte Tasten:▶,■,▶

Menüsymbole

I Love this track:

Titel-Informationen werden auf dem Last.fm-Server gespeichert und die Häufigkeit der Wiedergabe wird erhöht.

Ban this track:

Titel-Informationen werden auf dem Last.fm-Server gespeichert und die Häufigkeit der Wiedergabe wird verringgert.

Fügt einen Sender zu是我的 My Favorites Listehinzu.

Scrobbling-Steuerung verwenden

Verwenden Sie / , um „Enable“ auszuwahlen und dann drücken Sie ENTER.

• Von Drittparteien zur Verfugung gestellte Internetradio-Dienste können unter Umständen ohne Vorankündigung eingestellt werden.

In bestimmten Gebieten sind Internetradio-Dienste eventuell nicht verfügbar.

1 Halten Sie die REMOTE MODE-Taste gedruckt, fur die Sie den Code eingeben mothen, und drucken Sie (ca. 3 Sekunden lang) die [DISPLAY]-Taste.

Die REMOTE MODE-Taste/Remote-Anzeige leuchtet.

Bei den Integra-Produkten werden die Name der Tasten groß geschrieben. Zum Beispiel „Remote Mode" (Fernbedienungsmodus)-Taste und „Display" -Taste.

Hinweise:

• Der Fernbedienungskode kann nicht [RECEIVER] und der Multi-Zonen-Taste zugeordnet werden.
• Der Taste [TV] können nur Fernbedienungscodes für einen Fernseher zugeordnet werden.
• Abgesehen von [RECEIVER], [TV] und der Multi-Zone-Taste, können die Fernbedienungskodes jeder Kategorie den REMOTE MODE-Tasten zugewiesen werden. Allerdings dieren diese Tasten auch als Quellenwahltasten. Wahlen Sie also nach Möglichkeit eine REMOTE MODE-Taste, die dem Eingang zugeordnet ist, an den Sie die betreffende Quelle angeschlossen haben. Wenn Sie z.B. einen CD-Player an den CD-Eingang anschließen, sollen den Sie [TV/CD] wenn Sie den Fernbedienungskode eingeben.

2 Geben Sie mit den Zifferntasten innerhalb von 30 Sekunden den 5-stelligen Herstellerocode ein.

Die REMOTE MODE-Taste/Remote-Anzeige blinkt zwei Mal.

Wenn der Fernbedienungscode nicht ordnungsgemäß eingegeben wurde, blinkt die REMOTE MODE-Taste/Remote-Anzeigeomal langsam.

Hinweise:

• Das blinkende Element auf der Fernbedienung unterscheidet sich je nach AV-Receiver-Modell.
• Die Fernbedienung ist mit den Voreinstellungen der Fernbedienung der verschiedene Komponenten vorkonfiguriert. Indem ein Code aus der Liste der Fernbedienungskodes eingebehen wird, können Sie die entsprechende Voreinstellung für die Komponente aktivieren.
• Wenn es mehrere Codes gibt, die sich auf einen Hersteller beziehen, versuchen Sie sie einzeln eingebehen, bis einer mit Ihrer Komponente übereinstimmt.
• Dies hängt vom Modell und Herstellungsjahr Ihrer Komponente ab und die Kompatibilität ist nicht garantiert.
• Es kann sein, dass bei einigen Modellen die Fernbedienung nicht Funktioniert oder ihre Kompatibilität sich auf nur auf Teile der Funktionalität der Komponente beschrankt.
• Abgesehen davon ist es nicht möglich, den bestehenden Voreinstellungen der Fernbedienung neue Codes hinzuzufügen.
• Obwohl die angegebenen Fernbedienungscodes dem Stand bei Drucklegung entsprechen, sind Änderungen durch den Hersteller vorbehalten.

Afstandsbedieningscodes
