! Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen, versichern Sie sich bitte dass Sie mit dem Produkt zusammen bleibt. ! Die Bedienungsanleitungen richtig lesen: es gibt wichtige Informationen ueber die Installation, Benutzen und Sicherheit. ! Keine elektrische oder mechanische Aenderungen auf dem Produkt oder auf die Fluchtleitungen machen. ! Ihre Dunstabzugshaube ist im Umluftbetrieb funktionsbereit.

Befestigung Elektrischer Anschluss Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert. Hinweis!: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen, bitte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird.

Verbindung an einem Anlassrohr Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch). Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geraeuschentwicklung. Jegliche Verantwortung diesbezueglich wird daher abgelenkt ! Jegliche Verantwortung wird von der Firma abgelehnt, sollten diese Normen nicht respektiert werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können. Die Dunstabzugshaube ist in zwei Versionen erhältlich: ein Modell zur Installation an der Wand und ein Modell zur Installation an der Decke. Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in diesem Bedienungsanleitung geschrieben sind. Die Bedienungsanleitungen , die Wartung und die Installation sind aber gleich.

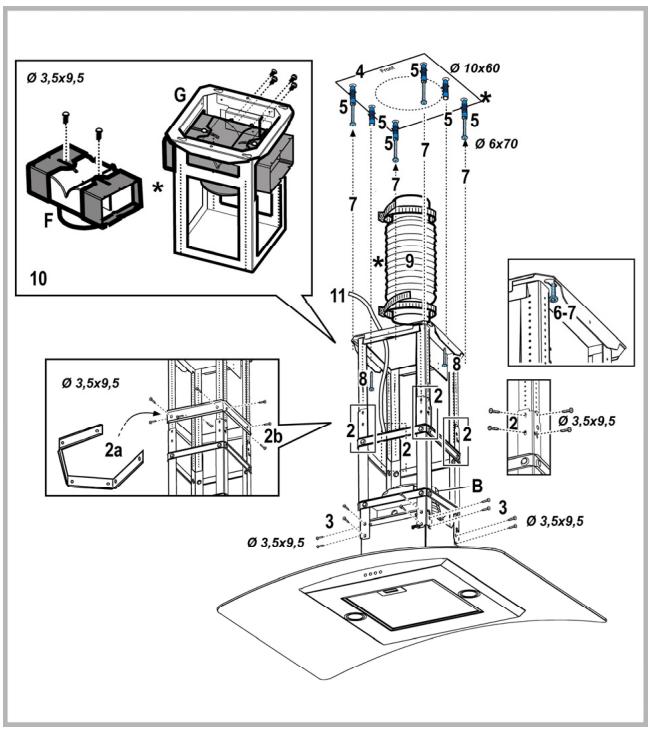

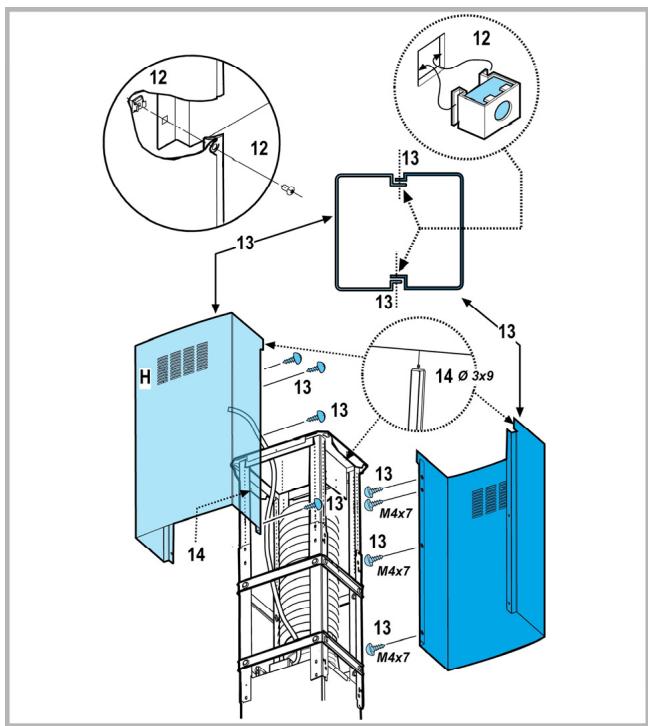

Installation Modell für die Decke (Inselhaube) 1. Die Erweiterung der Struktur des Dunstabzugshaubeshalters regeln, aus dieser Erweiterung haengt die endgueltige Hoehe des Dunstabzugshaube. Hinweis: Manchmal ist das obere Gitterwerksektion an der unteren Sektion mit einem oder mehreren Schrauben befestigt, eventuell sollte man ueberpruefen oder die Schrauben kurz ausmachen um die Regulation des Halters zu erlauben. Die zwei Sektionen der Struktur mit in gesamten sechzehn Schrauben (vier jeder Ecke). Auf der oberen Sektion , fuer erweiterungen laenger als die gereingste, einen oder zwei Steigbuegel draufmachen (es haengt davon ab wie es in der Asstattung vorgesehen ist), um den Steigbuegel zu staerken. Hinweis: wegen Transportgruende, koennte einen Steigbuegel schoen kurzfristig mit zwei Schrauben ans Gitterwerk befestigt werden, eventuel es in die gewuenschte Position schieben oder es mit sechs zusaetzlichen Schrauben befestigen. Um das Ziel zu erreichen wie folgend weiter machen: a. die Steigbuegel, die befestigt werden muessen, ein wenig verbreitern um sie an der Aussenstruktur draufmachen zu koennen. b. den Verstaerkungsteigbuegel sofort auf den Fixpunkt der zweit Sektionen der Struktur positionieren und mit in gesamten acht Schrauben (zwei jeder Ecke) befestigen. Hinweis: wenn Sie den Steigbuegel oder die Steigbuegel positionieren und befestigen, bitte nachpruefen dass die Steigbuegel eine bequeme Befestigung des Abzugsrohrs (Saug Version) oder des Deflektors (Filter Version) vermeiden.. 3. Den Dunstabzugshaube ans Gitterwerk haengen, kontrollieren dass sie gut befestigt worden sind – um den Dunstabzugshaube ans Gitterwerk zu befestigen, bitte die sechzehn schrauben richtig befestigen (vier jeder Ecke). 4. Auf der Vertikale der Kochplatte, das Lochenschema an die Decke draufmachen (das Zentrum der Schema muss mit dem Zentrum der Kochplatte abstimmen und die Seiten muessen parallel an den Seiten der Kochplatte – der Seite des Schemas mit der Schrift FRONT entspricht der Seite des Kontrollpaneel). Die elektrische Verbindung vorbereiten. 5. Wie verschrieben bohren (sechs Loecher fuer sechs Einsatzstuecker – vier Einsatzstuecker fuer das Haengen). Die vier Schrauben an die ausseren Loechern befestigen , man muss einen Abstand zwischen dem Kopf der Schraube und der Decke von zirka ein Zentimeter. 6. Das Gitterwerk an die Decke an die vier Schrauben befestigen (bitte Operation vier

anschauen) 7. Die vier Schrauben richtig befestigen 8. noch die andere zwei Schrauben an die Loechern fuer die Sicherheitsfixierung, die noch frei geblieben sind, hineinfuegen und befestigen.. 9. einen Ablaufschlauch ins Gitterwerk hereintun und ihn mit der Ringverbindung des Motorraums (Ablaufschlauch und nicht mitgelieferten Befestigungsstreifbander) verbinden. Der Ablaufschlauch muss lang genug sein um das Auessere zu erreichen (Abluftversion) oder Deflektor F (Filterversion). 10. Nur als Filterversion: den Deflektor F aufs Gitterwerk montieren und mit vier Schrauben and den dazu bestimmten Steighuegel befestigen, am Ende den Ablaufschlauch an den auf den daraufgestellten Deflektor Verbindungsring verbinden. 11. Die elektrische Verbindung an das Versorgungsnetz erfuellen, das elektrische Netz muss nur alimentiert werden wenn die Installation erfuellt worden ist.

12. Die mitgelieferten Oese des Befestigungshaengers in die oberen und unteren Sektionen der Kaminen daraufmachen in den Bereich der viereckigen Oese. Im Zusammen muessen vierzehn Oewse montiert werden. 13. Die zwei oberen Sektionen des Kamins verbinden um das Gitterwerk zu bedecken so dass die in den Sektionen anwesenden Schliessscharten wie folgendes posizioniert werden: eine auf der selben Seite des Steuerungspaneels und die andere auf der anderen Seite. 14. Auf das Gitterwerk, das oberes kaminensemble, in der Naehe der Decke , mit zwei Schrauben (eine jeder Seite ) befestigen.

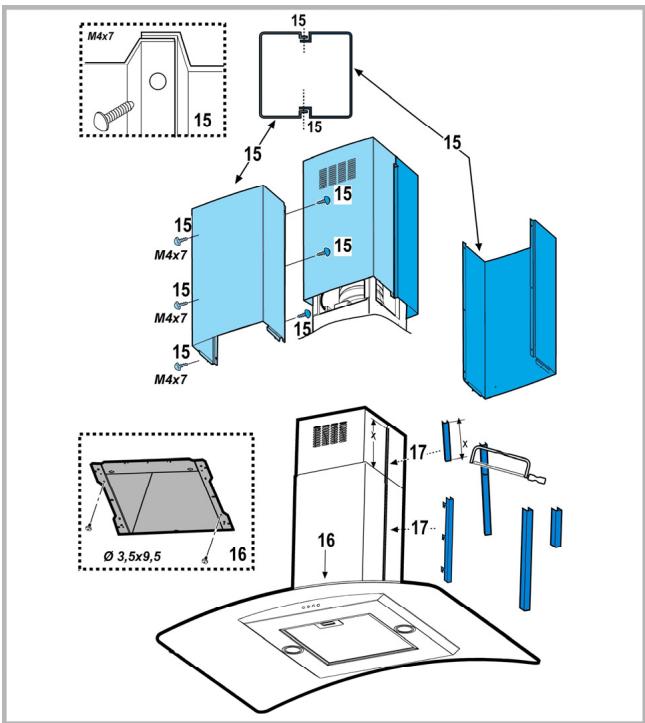

15. Die zwei unteren Sektionen des Kamins verbinden so dass das Gitterwerk zugedeckt ist, sechs Schrauben benutzen (drei jeder Seite, auch das Schema in der Planung anschauen um die zwei Sektionen zu verbinden) 16. Die untere Sektion des Kamins in die richtige Position hereinfuegen so dass der Motorbereich und die Schachtel mit elektrischen Verbindungen ganz zubedeckt werden und mit zwei Schrauben innerhalb der Dunstabzugshaube befestigen. 17. Zwei Kragenspiegel (mitgelieferten) daraufmachen so dass die Befestigungspunkte der Sektionen des unteren Kamins zubedeckt werden (ACHTUNG! DIE KRAGENSPIEGEL FUER DEN UNTEREN KAMIN SIND ERKENNBAR WEIL SIE HAENGER UND WENIGER TIEF SIND). Die breitersten und tiefersten Kragenspiegel sind die jenige die fuer den oberen Kamin zu benutzen sind, sie muessen massgeschneidert geschnitten werden. 18. Das elektrische Netz nochmal zufuehren, man muss auf das zentrale Paneel arbeiten und den richtigen Ablauf des Dunstabzugshaube kontrollieren.

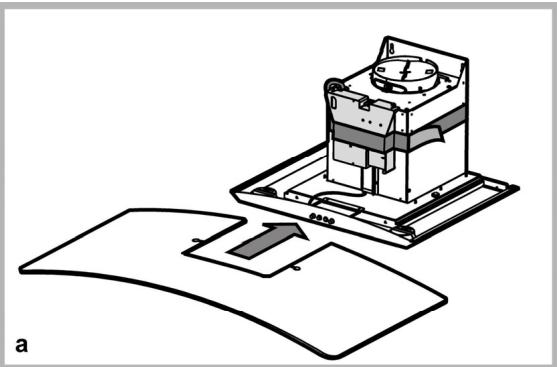

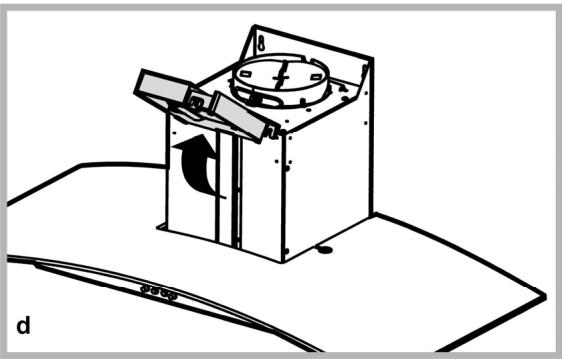

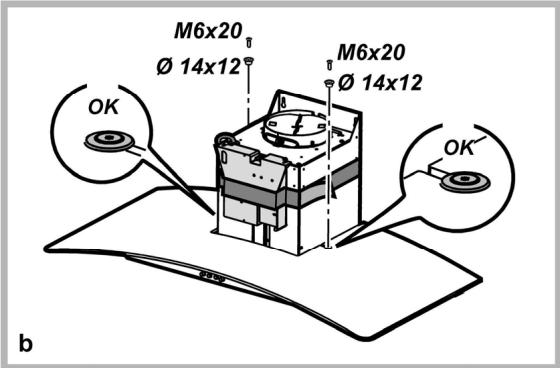

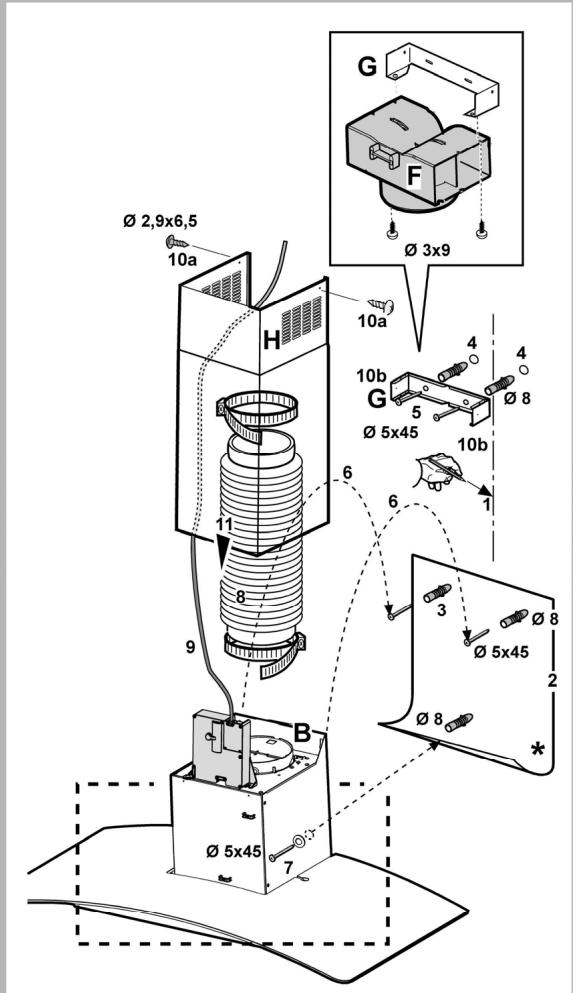

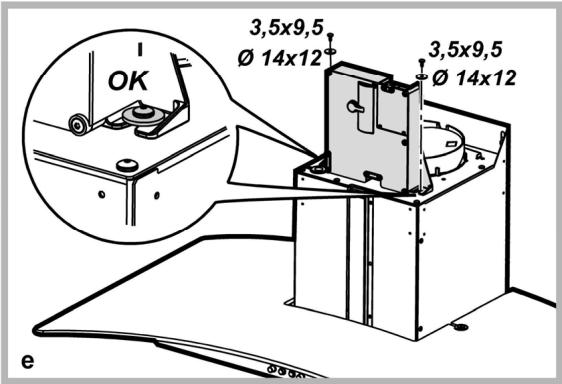

Installation des Modells für die Wand Wenn das Dunstbild ausmontiert mitgeliefert wird, muss man es , wie im Bild a.b.gezeigt, befestigen. Die elektrische Verbindungsschachtel muss man, wie in Bild c,d,e.gezeigt, befestigen.

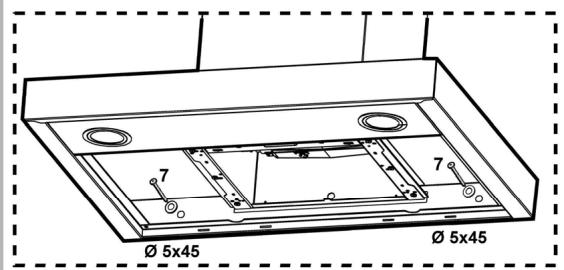

1. Mit einem Bleistift, eine Streife an die Wand zeichnen , bis zur Decke, entsprechend der Mittellinie, das wird die Installationsoperationen erleichtern. 2. Das Bohrenscheema an die Mauer daraufmachen: die senkrechte, auf das Bohrenscheema gedruckten Mittellinie muss der auf die Mauer gezeichnten Mittellinie entsprechen, die untere Seite des Bohrenscheema entspricht der unteren Seite der Dunstabzugshaube. 3. Wie auf der Radienschablone geschrieben , die Oese hereintun und zwei Schrauben in die oberen Loecher, Platz zwischen dem Kopf der Schraube und der Mauer zon zirka ein Centimeter lassen. Hinweis: alle die auf der Radienschablonen geschriebenen Loecher immer erfuellen : die zwei obere sind dafuer nuetzlich um den Dunstabzugshaube zu haengen waehrend die untere Loecher (im allgemeinen eins im Zentrum oder mehrere auf der Seite) sind dafuer nuetzlich um eine endgueltige Befestigung und Sicherheit zu haben. 4. Den Kaminhaltersteigbuegel „G“ an die an der Decke haftende Wand alla daraufmachen, den Kaminhaltersteigbuegel benutzen, den Kaminhaltersteigbuegel als Loecherscheema (wenn anwesend, die kleine Oese die aus dem Halter gezogen worden ist, sie muss mit der, vorher an die Wand gezeichnete Linee abstimmen) benutzen und sie muessen mit dem Bleistift zwei Loecher zeichnen ,die Loecher machen, die zwei Einsatzstueck hereinfuegen. 5. Den Kaminhaltersteigbuegel an die Wand mit zwei Schrauben befestigen 6. Die Dunstabzugshaube an die zwei oberen Schrauben haengen (bitte die Installationphase 3 anschauen). 7. Die Schrauben (und die Unterlegscheibe )Unterlegscheiben!) hereinfuegen und sie ins Loch oder in die Loecher befestigen um eine endgueltige Befestigung zu machen (PFLICHT!!) nach diesem, nachdem sie die Einrichtung der Dunstabzugshaube nachgeprueft haben, ALLE DIE SCHRAUBEN BEFESTIGEN , weder die untere noch die obere. Hinweis: die untere Befestigungspunkte sind sichtbar wenn man die Fettfilter wegmacht und sie sind and den Seiten oder in der Mitte der Dunstabzugshaube posizioniert (in diesem laetztem Fall , nachdem man das Filtergeruest aus der Kohle weggemacht hat , sollte es dabei sein). Auf jedem Fall, wird es empfohlen die seitlichen Loecher, wenn sie zur Verfuegung sind , zu benutzen um die Stabilitaet der Dunstabzugshaube zu steigern. 8. Einen Schauch verbinden (Schauch und Streifbaender fuer die Befestigung die nicht mitgeliefert sind, sonder man muss sie selber kaufen) fuer das Entladen der Rauchen an den Verbindungsring der auf der Abzugsmotoreinheit positioniert ist . Das andere Ende des Schlauchs muss an eine Rauchauswerfvorrichtung verbunden werden in Richtung nach aussen wenn man die Dunstabzugshabe in Abzug Version benutzt. Wenn man die Dunstabzugshaube in Filterversion

benutzen moechte, man muss an dem Kaminhaltersteigbuegel G, den Deflektor F befestigen und das andere Ende des Schlauchs and den auf den Deflektor F positionierten Verbindungsring befestigen. 9. Die elektrische Verbindung erfuellen. 10. Die Kaminen darauftun und sie mit zwei Schrauben (10a ) an den Kaminhaltersteigbuegel darauf „G“ (10b) befestigen . 11. Den unteren Teil des Kamins ruetchen lassen damit die Abzuggruppe ganz bedeckt wird bis diese Abzugsgruppe in den richtigen Platz auf der Dunstabzugshaube eingefuegt wird.

Das Kohlefiltergestell und den/die Fettfilter wieder einbauen und den ordnungsgemäßen Betrieb der Haube prüfen.

Beschreibung der Dunstabzugshaube Bedienfeld

DE Lichtschalter ON/OFF. Schalter OFF/Geschwindlichkeit 1. Geschwindlichkeitauswahl 2 . Selezione velocità 3 .

! Um einen optimalen Geruchsabzug zu begünstigen, wird empfohlen, die Abzugshaube bereits vor dem Kochen einzuschalten. Ebenso wird geraten, das Gerät erst wieder zehn bis fünfzehn Minuten nach dem Kochen auszuschalten. ! Es wird empfohlen, unter der Abzugshaube nur bei ständiger Aufsicht in schwimmendem Fett zu braten. ! Ein Flambieren von Speisen unter der Abzugshaube ist wegen Feuergefahr verboten. Die beste Leistung des Gerätes wird beim Einsatz als Abluftgerät erzielt. Es wird deshalb nach Möglichkeit empfohlen, die Dunstabzugshaube in dieser Ausführung zu verwenden.

Die Kochdünste werden über ein Abluftrohr, das an den oben an der Dunstabzugshaube befindlichen Abluftstutzen angeschlossen wird, ins Freie geleitet. Das Abluftrohr wird hierbei nicht geliefert und soll separat angekauft werden. Das Abluftrohr muß denselben Durchmesser wie der Abluftstutzen aufweisen:150mm. Das Abluftrohr muß muß in waagrechter Lage leicht nach oben geneigt sein (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann. Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß dieser entfernt werden.

Umluftbetrieb Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem Fachhändler erhältlich ist. Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten bevor diese durch das obere Gitter in die Küche zurückströmt.

Wartung ! Ehe man Arbeiten an der Abzughaube vornimmt, muß das Gerät stromlos gemacht werden! Für eine dauerhafte, optimale Leistungsfähigkeit Ihrer Abzugshaube wird eine regelmäßige Pflege empfohlen (im Durchschnitt alle zehn Tage).

Reinigung Die Dunstabzugshaube muss sowohl innen als auch aussen häufig gereinigt werden (etwa in den selben Intervalle, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktem Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN! Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

DE Reinigung des Aktivkohlefilters Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Je nach der Benetzungsdauer des Herdes und der Häfigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

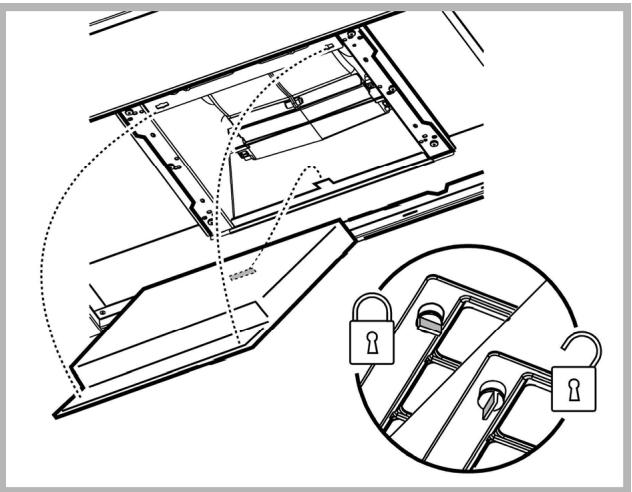

Aufbau und Auswechslung des Filters Montage Den Aktivkohlefilter zuerst hinten an den dafür vorgesehenen Metallzungen einhaken, dann ihn vorne mit den beiden Knäufen befestigen. Demontage Die Abdeckung durch Drehen der Knäufe um 90° entfernen.

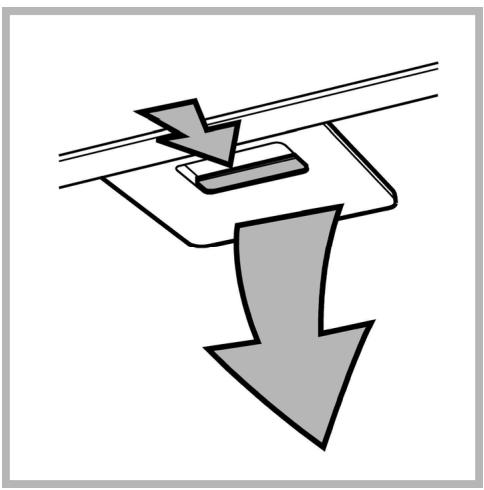

Reinigung des Fettfilters Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden. Dieser muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

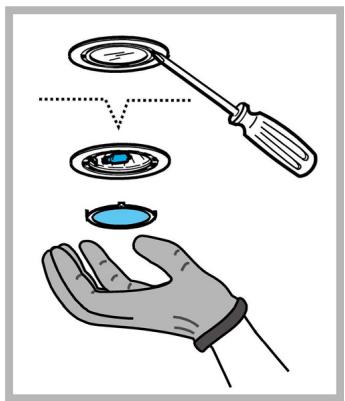

DE Ersetzten der Lämpchen Das Gerat von Stromnetz abschalten. Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind. 1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen. 2. Die defekte Lampe auswechseln. Ausschließlich Halogenlampen zu m12V -20W max G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren. 3. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Warnung Entsorgung Allgemeine Sicherheit Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Vor Beginn sämtlicher Reinigungsoder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden. Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum Gebrauch durch eine für ihre Sicherheit verantwortliche Person. Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät spielen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt. In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

Entsorgung des Materiales der Verpackung: an die lokalen Normen achten, so dass die Verpackungen nochmal benutzt werden koennen. ! Sollten Anomalien sein, bitte wenden Sie sich an den autorisierten Kundendienst um originelle Ersatzteile zu verlangen. ! Die Informationen und die technischen Daten koennen Aenderungen haben und der Hersteller, nach den Entwicklungen der Technik, behaelt das Recht die Aenderungen zu machen die er denkt dass sie noetig sind ohne die Verflichtung es vorherzusagen. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.
