BEDIENUNGSANLEITUNG BTS 1622/HA HOTPOINT

Aufstellort und elektrischer Anschluss

Beschreibung Ihres Gerätes, 27

Geräteansicht

Inbetriebsetzung und Gebrauch, 28

Einschalten Ihres Gerätes

Temperatureinstellung

Optimaler Gebrauch des Kuhlschranks

Wartung und Pflege, 29

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Vermeidung von Schimmelpilz- und Geruchsbildung

Abtauen Ihres Gerätes

Lampenaustausch

BTS 16xx xx

Vorsichtsmaßregeln und Hinweise, 30

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Störungen und Abhilfe, 31

Kundendienst, 32

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rateziehen zu konnen. Sorgen Sie dazu, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zuziehen.

! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belufteten und trockenen Raum auf.
2. Die hinteren Belüftungsöffnungen)dürfen nicht zugestellt bzw.abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nichtunnöttig zu erhöhen
3. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfugen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügbar;
• die Steckdose die auf dem Typenschild (behindlich im Kühlschrank unter links) angegebene max. Leistungsaufnahme des Gerätesträgt (z.B. 150 W);
• die Netzspannung den auf dem Typenschild (behindlich in der Kuhlzone unter links) angegebenen Werten entspricht z.B. 220-240 V);
• die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, dann lassten Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) ausauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

!Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabelarf nicht gebogen bzw.eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darauf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller leht eine Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenen.

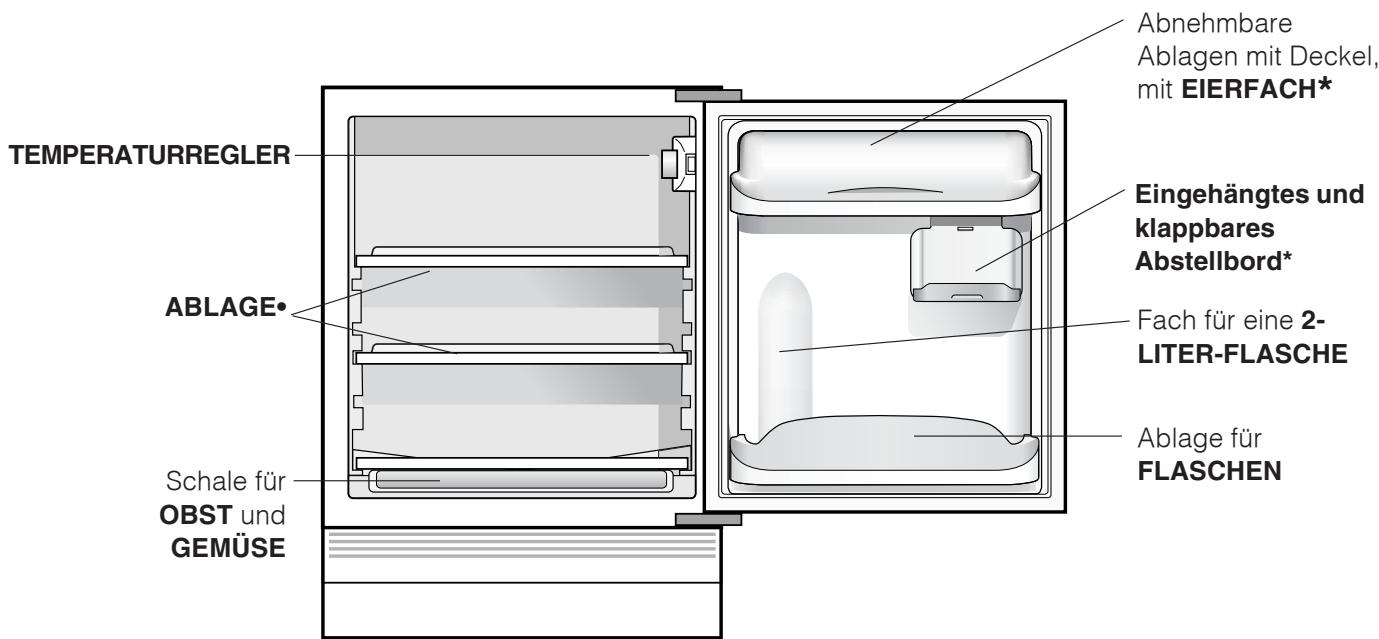

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthalt, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

• Unterschiedliche Anzahl und Platzierung.
• Nicht bei allen Modellen.

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sieitte aufmerksam die Installationshinweise (siehe Installation).

! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

1. Stecken Sie den Netzstecker in die Steckdose und stellen Sie sicher, dass sich die Innenbeleuchting einschaltet.
2. Drehen Sie den TEMPERATURSCHALTER auf einen mittleren Wert. Nach einigen Stunden konnen die Lebensmittel in den Kühlschrank eingeräumt werden.

Temperatureinstellung

Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters.

1 = höchste Temperatur 5 = kälteste Temperatur Es empfeihlt sich, einen mittleren Wert einzustellen. Zur Verbesserung der Ästhetik sowie zur Erhöhung des Nutzvolumens, ist in der Rückwand des Kuhlteils ein Rückwandverdampfer integriert. Diese ist davon abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem ob der Kompressor in Funktion ist oder nicht. Keine Sorge! Der Kühlschrank arbeitet:voll normal.

Beides ist ganz normal. Wird der TEMPERATURSCHALTER auf hohe Werte eingestellt, und werden bei hohen Umgebungstemperaturen große Lebensmittelmengen gelagert, ist es möglich, dass der Kompressor laufend arbeitet und demnach die Reifbildung und der Energieverbrauch ansteigt. Um dies zu vermeiden, drehen Sie den Schalter auf niedrigere Werte (es wird automatisch abgetaut). Bei den statischen Geräten zirkuliert die Luft auf natürliche Weise: Die Kaltluft sinkt nach unten, da sie schwerer ist. So werden die Lebensmittel korrekt gelagert:

Lebensmittel	Lagerplatz im Kühlschrank
Fleisch und gesäuberter Fisch	Im Fach oberhalb der Obst- und Gemüseschale
Frischkäse	Im Fach oberhalb der Obst- und Gemüseschale
Gekochtte Speisen	In jedem beliebigen Fach
Salami, Toastbrot, Schokolade	In jedem beliebigen Fach
Obst und Gemüse	In der Obst- und Gemüseschale
Eier	Im entsprechenden Türbord
Butter und Margarine	Im entsprechenden Türbord
Flaschen, Getränke, Milch	Im entsprechenden Türbord

ABLAGEN: glattflächig oder in Gitterform.

Sie können Herausgezogen und dank entsprechender Führungen (siehe Abbildung), hohenverstellt werden, um auch große Behältnisse unterbringen zu konnen. Zur Hohenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

Kasethermometer: zur Ermittlung des kaltesten Bereichs des Kuhlschrankes speziell für Weichkase (Symbol OK bei ca. +5 °C ersichtlich).

1. Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OK klar und deutlich zu sehen ist (siehe Abbildung).

1. Erscheint die Anzeige OK nicht, ist die Temperatur zu hoch. Stellen Sie anhand des Schalters KUHLSCHRANK eine höhere Stufe (kälter) ein und warten sie ca. 10 Std. bis die Temperatur konstant bleibt.
2. Kontrollieren Sie den Käsethermometer erneut, und regulieren Sie ggf. die Temperatur noch einmal nach. Wurden zu große Lebensmittelmengen gelagert, oder die Gerätetur zu oft geöffnet, dann ist es gaz normal, dass das Käsethermometer kein OK anzeigt. Warten Sie mindestens 10 Std., bevor die den Schalter KÜHLSCHRANK auf eine höhere Stufe drehen.

Optimaler Gebrauch des Kühlschranks

• Stellen Sie mittels des TEMPERATURSCHALTERS die Temperatur ein (siehe Beschreibung).
• Legen Sie nur abgekühte, hochstenfalls lauwarme, niemals freiBe Speisen ein (siehe VorsichtsmaBregeln und Hinweise).
  -itte beachten Sie,dass gekochtte Speisen nicht langer halten als rohe Speisen.
• Bewahren Sie keine Flüssigkeiten in öffen Behältern auf: sie * 戸 den die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden.

Es genugt nicht, den Temperaturschalter auf Position

(Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschreiben.

Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.
• Das Zubehör kann Herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließlich sorgfältig klarsprülen und trockenreiben.

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
• Soll das Gerät für längerere Zeit stillgelegt werden, reinigen Sie den Innenraum und halten Sie die Gerätetür offenstehen.

Abtauen Ihres Gerätes

! Verfahren Sie hierzu wie nachstehend beschreiben.

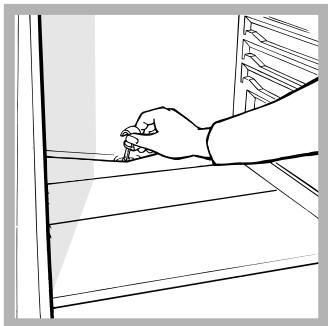

Der Kühlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine petite Ablauföffnung (siehe

Abbildung) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese keine Öffnung sollen过度 noch regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann.

Lampenaustausch

Zum Austausch der Lampe der Kühlschrankbeleuchting muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben.

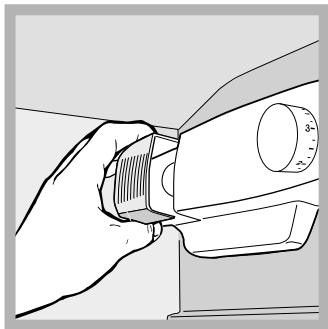

Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben)(15 W oder 25 W).

Vorsichtsmaßregeln und Hinweise

DE

! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenn aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen.
- 89/336/EWG vom 03.05.89
(elektramagnetische Verträglichkeit) und nachfolgenden Änderungen.
- 2002/96/CE..

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
  Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanweisung zu benutzen.
• Der Kuhl-/ und Gefrierkombiarfand nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platzhandelt. Esist gefährlich,das Gerat GewitternundUnwettern auszusetzen.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
• Ziehen Sie den Gerästecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
• Vor allen Reinigung- und Wartungsmaßnahmen muss der Netzstecker gezogen werden. Es genegt nicht, den TEMPERATURSCHALTER auf Position (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschreiben.
• Bei etwaigen Störungen versuchen Sieitte nicht,das Gerät selbst zu reparieren.
• Verwenden Sie im Innern der Gefriergutlagerfacheritte keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel.
  Eiswurfel nicht sofort in den Mund behmen.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis geeignet, es sei dessen unter Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person. Kinder sind zu beaufsichtigen, um zu verhindern, dass sie mit dem Gerät speien.
• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer

Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut beluftbaren Raum auf, nicht direkt in der Sonne oder in der Höhe von Wärmequellen.
• Öffnen Sie die Geräte tür so kurz wie möglich, wenn Sie Lebensmittel lagern oder hersausnahmen. Bei jeder Türoeffnung besteht wertvolle Energie verloren.
• Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
• Stellen Sie keine warmen Speisen in das Gerät, sie wurden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
• Halten Sie die Dichtungen stets effizient und sauber, damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen让他们 (siehe Wartung).

Störungen und Abhilfe

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sichitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Die Innbeleuchting schaltet nicht ein.

Die Kuhlleistung des Kuhlschranks ist zu gering.

Der Kuhlschrank kuhltszark, das Kuhlgut gefriert.

Der Motor lauft ununterbrochen.

Das Betriebsgeräusch ist zu stark.

An der Kuhlzonen-Rückwand bildet sich Reif oder Wassertropfen.

Auf dem Boden des Kühlschranks steht Wasser.

Mögliche Ursachen / Abhilfe:

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.

Die Türen schreiben nicht gut bzw. die Dichtungen sind verschlüssen.
Die Turen werden zu oft geöffnet.
- Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
- Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.

• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
• Das Kühlgut kommt mit der Rückwand in Berührung.
  Die Tır ist nicht richtig geschlossen oder wird zu halten geöffnet.
  Die Umgebungstemperatur ist sehr hoch.
• Das Gerät wurde nicht eben aufgestellt (siehe Installation).
• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrierten und darauf zur Gerauschbildung Ihres Gerätes beitragen.
• Das Kuhlmittel verursacht ein leises Geräusch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.
• Es handelt es sich um die normale Funktionseiste des Produkts.
  Die Tauwasserablauföffnung ist verstopt (siehe Wartung).

Bevor Sie sich an den Kundendienst wenden:

• Prüfen Sieitte, ob die Störung nicht selbst behoben werden kann (siehe Störungen und Abhilfe).
• Sollte trotz aller Kontrollen das Gerät nicht Funktionieren, bzw. die Störung weiter bestehen bleiben, kontaktieren Sieitte die nachstgelegene technische Kundendienstelle.

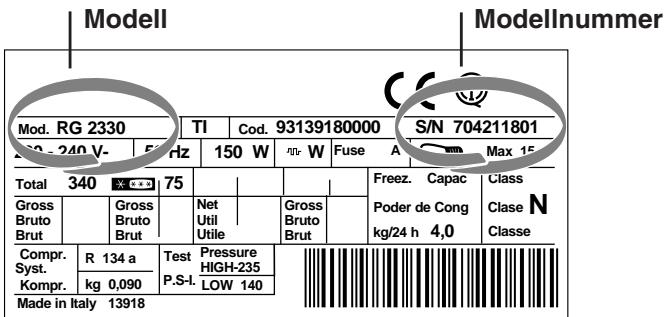

Geben SieitteFolgendesan:

die Art der Störung
das Geratemodell (Mod.)
- die Modellnummer (S/N).

Entnahmen Sie diese Datenitte dem Typenschild (befindlich in der Kuhlzone unten links).

Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker und halten Sie ausschließlich Original-Ersatzteile einbauen.
