BEDIENUNGSANLEITUNG NS-PB150 YAMAHA

Bitte lessen Sie sich die folgenden Sicherheitshinweise vor der Inbetriebnahme durch. Yamaha kann für etwaige Schäden und/oder Verletzungen, die durch eine Nichtbeachtung der folgenden Sicherheitshinweise entstehen, nicht haftbar gegamcht werden.

1. Um optimales Leistungsvermögen sicherzustellen, lessen Sieitte但这e Anleitung aufmerksam durch. Bewahren Sie danach diese Anleitung fur zukünftige Nachschlagzwecke an einem sicheren Ort auf.
2. Installieren Sie die Lautspricher an einem kühlen, trockenen, sauberen Ort, entfernt von Fenstern, Wärmequellen, übermäßig Erschüttungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie Quellen mit elektrischen Brummgeräussen (z.B. Transformatoren und Motoren). Um Feuer- und Stromschlaggefahr zu vermeiden, setzen Sie die Lautspricher niemals Wasser oder Regen aus.
3. Um einer Verzug oder eine Verfürbung des Gehäuses zu vermeiden, setzen Sie die Lautspeicher niemals direktem Sonnenlicht oder übermöbiger Feuchtigkeit aus.
4. Vermeiden Sie eine Installation dieser Laufsprecher an Orten, an welchen Objekte auf diese fallen und/oder diese Flüssigkeitstropfen oder Flüssigkeitsspritzern ausgesetzt werden konnen.

5. Stellen Sie niemals die folgenden Objekte auf den Laufsprechern ab:

6. Andere Komponenten, da diese zu Beschädigung oder Verformung der Oberfläche der Laufsprecher führen können;

7. Brennende Objekte (wie zum Beispiel Kerzen), da diese Feuer verursachen und die Lautsprecher beschädigen oder persönliche Verletzungen verursachen können.

8. Mit Flüssigkeit gefüllte Behälter, da diese verschüttet werden kann, wodurch es zu elektrischen Schlägen für den Anwender oder zu Beschädigung der Laufsprecher kommt kann.

9. Stellen Sie die Laufsprecher nicht so auf, dass sie umgeworfen oder von herabfallenden Objekten getroffen werden können. Stabile Anordnung stellt betteren Sound safer.

10. Falls Sie die Lautspricher auf dem gleichen Regal oder Gestell (Rack) wie den Platenspieler anordnen, kann es zu akustischer Rückkopplung (Heulgeräussen) kommt.
11. Falls Sie Verzerrungen feststellen, reduzieren Sie den Lautstärkepegel mit dem Lautstärkeregler an Ihr Verm Verträger. Betreiben Sie ihren Verträger niemals bis zu einem Punkt, bei welchem es zu „Begrenzungsverzerrung“ kommt. Anderenfalls konnen die Laufsprecher beschädigt werden.
12. Falls Sie einen Veränder mit einer Nennausgangsleistung verwenden, dieHigher als die Nennbelastbarkeit der Lautsprecher ist, dann ist Vorsicht geboten, damit der maximal zulässige Eingang der Lautsprecher nicht übersritten wird.
13. Reinigen Sie die Lautspricher niemals mit chemischen Lösungsmittel, da sonst das Finish beschädigt werden kann. Verwenden Sie ein sauberes, trockenes Tuch.
14. Versuchen Sie niemals die Laufsprecher zu modifizieren oder selbst zu reparieren. Wenden Sie sich an das qualificierte Yamaha-Kundendienstpersonal, wenn Wartung erforderlich ist. Öffnen Sie unter keinen Umständen das Gehäuse.
15. Sichere Anordnung oder Installation gehört zur Verantwortung des Anwenders. Yamaha übernimmt keine Haftung für Unfälle, die auf fehlerhafte Anordnung oder Installation der Laatsprecher zurückzuführen sind.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich these Symbol auf den Produktien, der Verpackung und/oder beiliegenden Unterlagen, so sollenen benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC,bringen Sie alte Geräteitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten konnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sieitte ihre örtliche Stadt- oder Gemeindeverwaltung, ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Antikel.

[Entsorgungsinformation fur Länder außerhalb der Europäischen Union] Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sieitte ihre ortlichen Behörden oder ihren Handler und Fragen Sie nach der sachgerechten Entsorgungsmethode.

Pflege der Laufsprecher

Wischen Sie diesen Gerät nicht mit chemischen Lösungsmitteln wie Alkohol, Verdünnnern usw. ab, da Sie sonst die Gehäuseoberfläche beschädigten konnten. Verwenden Siestattdessen ein sauberes, trockenes Tuch. Befeuchten Sie bei stärkeren Verschmutzungen ein weiches Tuch mit Wasser und wischen Sie anschließend das Gerät mit dem ausgewrungenen Tuch ab.

Bei Modellen mit glänzendem Oberflächenfinish konnen Stöbe mit Gegenständen aus Metall, Porzellan oder anderen harten Materialien dazu führen, dass das Finish der Gehäuseoberfläche einreiβt oder abblättert.

Inhalt

Lieferumfang 1

Aufstellen der Laatsprecher 2

Aufstellen des Center-Lautsprechers. 2

Wandmontage der Lautsprecher. 3

Anschlieben der Laufsprecher 4

Anschlusschema 4

Technische Daten 5

Lieferumfang

Überprüfen Sie zunachst, ob die nachfolgend aufgeführten Teile und Geräte im Lieferumfang enthalten sind.

Lautsprecher system Inhalt		NS-PA150	NS-P150
Center-Lautsprecher (NS-C150)
Surround-Lautsprecher (NS-B150)
Lautsprecher- kabel	4 m
	10 m
Haftunterlagen (für Center-Lautsprecher)

Aufstellen der Laufsprecher

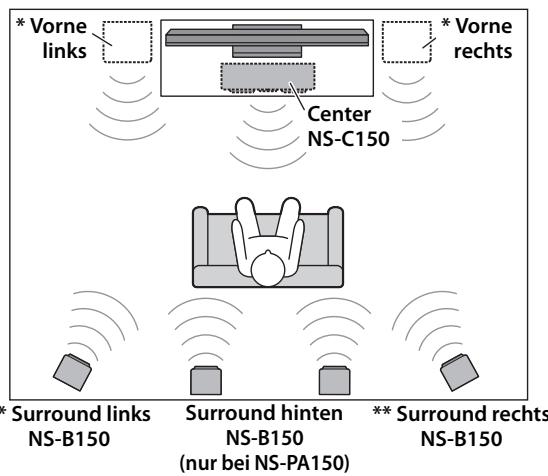

Stellen Sie die Laufsprecher an der gewünschten Stelle auf, bevor Sie sie anschließen. Wahlen Sie den Aufstellungssort mit Bedacht, da er einen großen Einfluss auf die Klangqualität des Systems hat. Stellen Sie die Laufsprecher nur an Orte, wo eine optimale Klangabstrahlung möglich ist. Weitere Einzelheiten dazu finden Sie in der Nebenstehenden Abbildung.

Hinweis

• Wird ein Laufsprecher zu nahe an einem Röhrenfernseher aufgestellt, kann dies zu Bildstörungen (fehlerhafte Farbwiedergabe) oder Brummtonen führen. In thisem Fall müssen Sie die Laufsprecher mindestens 20cm vom Fernseher entfernt aufgestellt werden. Bei Fernsehern mit LCD- oder Plasmabildschirm tritt these Problem nicht auf.

• Stellen Sie die beiden (im Fachhandel erhältlichen) Frontlautsprecher links und rechts vom Fernsehgerät auf undrichten Sie sie geradeaus nach vorn.
  ** Der linke und der rechte Surround-Lautsprecher müssen sich hinter der Hörposition befinden und etwas nachinnen gedreht werden.

Aufstellen des Center-Lautsprechers

Stellen Sie den Center-Lautsprecher mittig zwischen die beiden Frontlautsprecher auf und richten ihn geradeaus nach vorn.

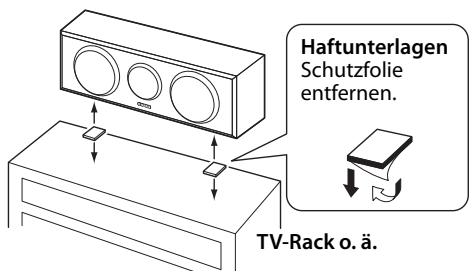

Wenn Sie den Laufsprecher auf einer ebenen Oberfläche wie einem TV-Rack o.ä. aufstellen, bringen Sie die im Lieferumfang enthaltenen Haftunterlagen an der Unterseite des Laufsprechers an. Siehe Abbildung.

Informationen zur Wandmontage finden Sie unter dem Punkt "Wandmontage der Lautsprecher" (Seite 3).

Hinweis

• Reinigen Sie die Oberfläche, bevor Sie die Haftunterlagen anbringen. Schmutz, Öl oder Feuchtigkeit beeinträchtigen das Haftvermögen, sodass der Lautsprecher herunterfällig konnte.

Wandmontage der Laufsprecher

Die Lautsprcher konnen wie folgt beschreiben an der Wand montiert werden.

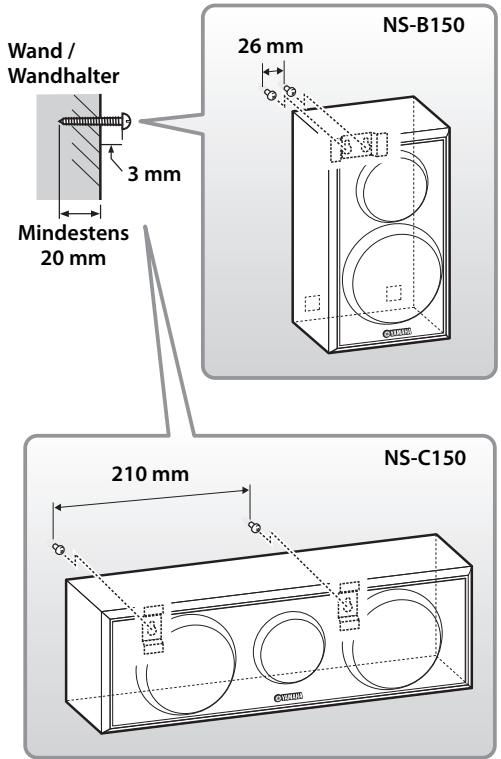

1 Bringen Sie die Schrauben wie nachstehend abgebildet an einer stabilen Wand bzw. einem Wandhalter an. Verwenden Sie gewindefurchende Schrauben mit einem Durchmesser von 3,5-4 mm.
2 Hangen Sie die Laufsprecher mittels der Aufnahmebohrungen auf der Gehäuserückseite an den aus der Wand hervorstehenden Schrauben auf.

Hinweis

• Vergewissern Sie sich, dass die Schraube in der Verengung der Aufnahmebohrung sitzt. Andernfalls konnte der Lautsprecher herunterfallen.

Warnings

• Der Laufsprecher NS-B150 wiegt 1,2kg . Der Laufsprecher NS-C150 wiegt 2,1kg . Die Laufsprecher)durfen nicht an einer)dünnen Sperrholzwand oder einer Wand mit weichem Oberflächenmaterial montiert werden. Andernfalls konnten die Schrauben durch die Last aus der Wand gerissen werden, was dazu führren kann, dass die Laufsprecher herabfallen, beschädigt werden oder{jemanden verletzen.
• Versuchen Sie niemals, die Laufsprecher an Nageln aufzuhängen bzw. mit Klebemitteln oder anderen instabilen Behelfslösungen zu befestigen. Nach einer gewissen Nutzungsdauer können die Vibrationen dazu führen, dass ein so angebrachter Laufsprecher herunterfällt.
• Um Stolperunfälle zu vermeiden, sollen den Lautsprecherkabel an der Wand befestigt werden.
• Bringen Sie die Lautsprecher immer so an der Wand an, dass eine Kopfverletzung durch unerwartetes Herunterfallen ausgeschlossen ist.
• Falls Sie im Fachhandel erhältliche Halterungen für die Wand- oder Deckenmontage der Laufsprecher verwenden, ist es ratsam, die Laufsprecher mit einem Sicherungssseil an den Halterungen zu befestigen. Diese Sicherungssseile sind oftmals im Lieferumfang der Halterung enthalten und verhindern ein Herunterfallen der Laufsprecher.
• Werden these Laufsprecher an einer Wandhalterung montiert, ist unbedingt sicherzustellen, dass sie nicht herunterfallen können. Informieren Sie sich bei fachkundigen und zuverlüssigen Quellen darüber, welche Befestigungselemente sich am besten für ihre Wand- bzw. Deckenkonzstruktion eignen.

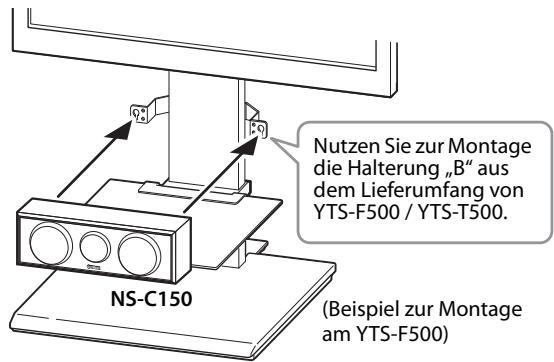

■ Montage des Center-Lautsprechers an den Yamaha TV-Racks YTS-F500 und YTS-T500

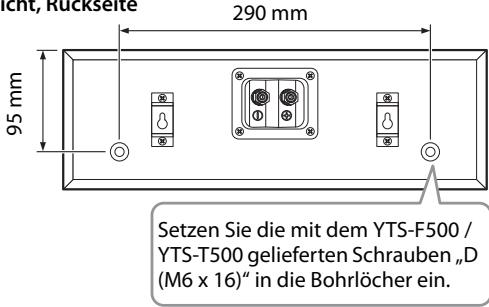

Sie konnen die Bohrlocher (Durchmesser: 6mm Tiefe: 16mm ) auf der Rückseite deses Gerats verwenden, um die Lautsprecher am YTS-F500 / YTS-T500 anzubringen. Weitere Informationen zur Montage finden Sie in der Bedienungsanleitung des YTS-F500 / YTS-T500.

NS-C150
Ansicht, Rückseite

Hinweise

• Achten Sie darauf, dass die Laufsprecherkabel nicht zwischen den Laufsprechemn und der Halterung bzw. dem Rack eingequetscht oder beschädigt werden.
• Lehnen Sie nichts gegen die Seitenwände des Lautspechers und stellen Sie auch keine Gegenstände auf ihm ab. Andernfalls kann sich das TV-Rack verformen.

Anschließlich der Laufsprecher

Achtung: Vor dem Anschlieben oder Abtrennen der Laufsprecher sollen den entsprechenden AV-Geräte vom Netz getrennt werden.

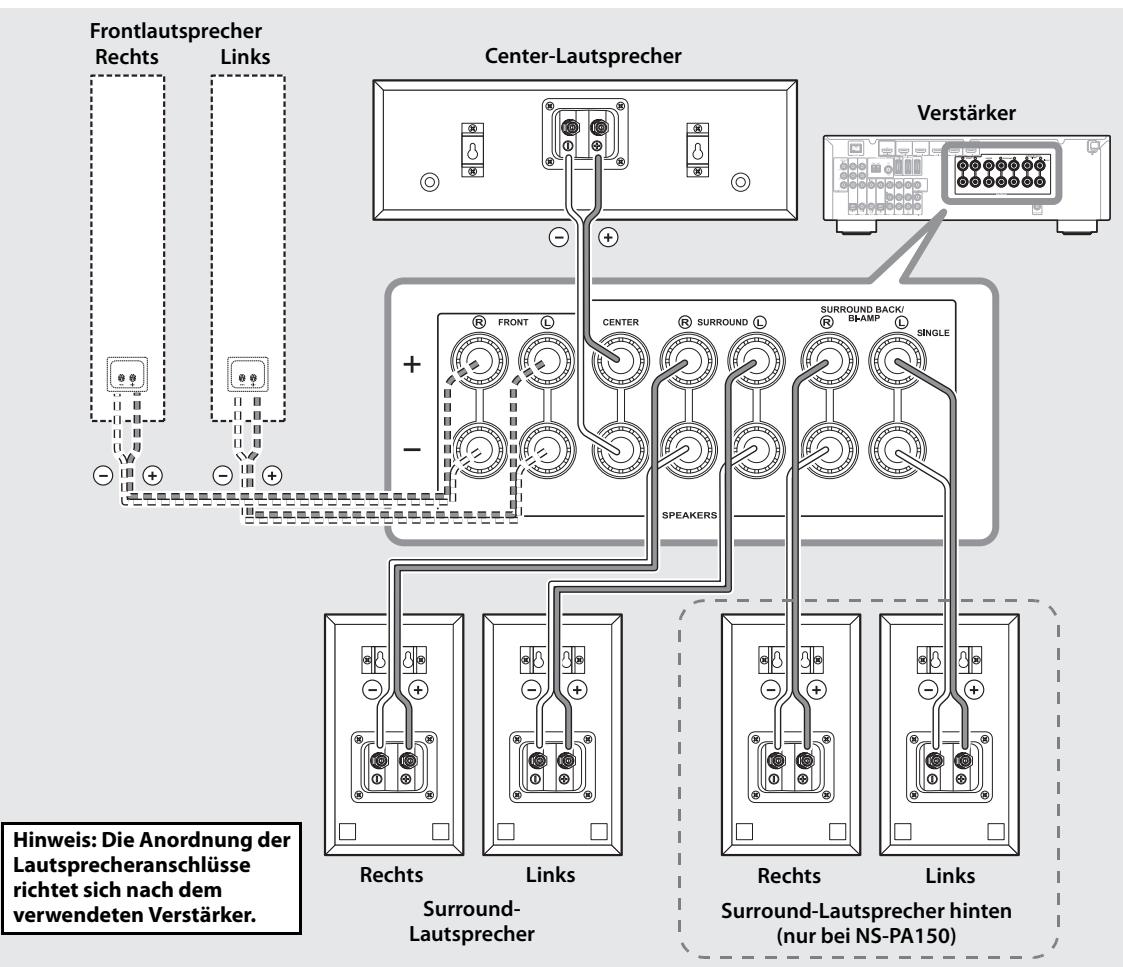

Anschlussschema

Vorbereiten der Laufsprecherkabel

Nach dem Aufstellen der Laufsprecher müssen Sie die Laufsprecherkabel zum Anschluss der LaufsprecherVBorbereiten.

1 Entfernen Sie ±15 mm des Kabelmantels an den Enden aller Laufsprecherkabel.
2 Verdrillen Sie die bloßliegenden Drahte.

Hinweise

• Zu lange Kabel sollenen weder gebündelt noch aufgerollt werden.
• Verdrillen Sie die Adern so fest wie möglich, sodass keine Drahtchen mehr überstehen.
• Gehen Sie beim Vorbereiten der Kabel vorsichtig vor, damit Sie sich nicht verletzen.

■ Anschlieben der Kabel an die Lautsprecherklemmen

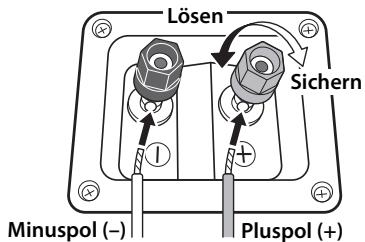

1 Drehen Sie die Lautsprecherklemme gegen den Uhrzeigersinn, um sie zu losen.
2 Stecken Sie den blanken Draht ein.
3 Drehen Sie die Laufsprecherklemme im Uhrzeigersinn, um sie zu sichern.
4 Ziehen Sie vorsichtig am Kabel, um zu überprüfen, ob es fest sitzt.

Hinweise

Die Klemme scarf nur die bloßliegende Ader, nicht aber den Mantel greifen.
- Stellen Sie sich, dass sich die blank liegenden Adern nicht berühren, da dies zu Schäden am Lautsprecher und / oder am Verstärker führen kann.
- Bei unsachgemäßem Anschluss bleiben die Lautspricher stumm.

■ Anschlieben der Kabel an den Veränderker

Schlieben Sie die einzelnen Laufsprecher mithilfe derVBereiteten Kabel an die entsprechenden Klemmen des Verstärkers an. Einzelheiten finden Sie unter dem Punkt "Anschlusschema" (Seite 4).

Bei den normalen Surround-Lautsprechern und den hinteren Surround-Lautsprechern schlieben Sie einen Lautsprecher an den mit „L" markierten linken Lautsprecherklemen Ihres Verständers oder Receivers an und den anderen Lautsprecher an den mit „R" markierten rechten Lautsprecherklemen.

Lesen Sie dazuitte in der Bedienungsanleitung Ihres Verstärkers oder Receivers nach.

Hinweise

• Vergewissern Sie sich, dass Sie die Laufsprecher mit richtiger Polarität anschlieben: Positive (+) Klemmen der Laufsprecher an positive (+) Klemmen des Verständrers und negative (-) Klemmen des Laufsprechers an negative (-) Klemmen des Verständrakers. Eine falsche Polarität führt zu einer unnatürlichen und bassarmen Wiedergabe.
  Wahlen Sie mit den Laufsprecherparametern des AV-Receivers fur alle verwendeten Laufsprecher das keine Modell (bzw. „S").
  Die Lautsprecher konnen beschädigt werden, wenn bestimmte TONE kontinuierlich bei einem hoch eingestellen Lautstärkepegel wiedergegeben werden. Wenn zum Beispiel Sinuswellen von einer Test-CD, Tiefbassfrequenzen von elektronischen Instrumenten o. ä. kontinuierlich ausgegeben werden, sollte der Lautstärkepegel gesenkted werden, um eine Beschädigung der Lautsprecher zu vermeiden. Das Gleiche gilt beim Aufsetzen der Nadel eines Plattenspielers auf die Oberfläche einer Schallplatte.
• Wenn Sie alle Lautsprecher angeschlossen haben, können Sie die Netzkabel des Verstärkers und der AV-Geräte wieder in die Steckdosen stecken.
• Wenn Sie einen Verändern benutzten, dessen Nennausgangsleistung über der Nenneingangsleistung der Laufsprecher liegt, sollen den vorsichtig vorgehen, damit die maximale Eingangsleistung der Laufsprecher nicht übersritten wird.

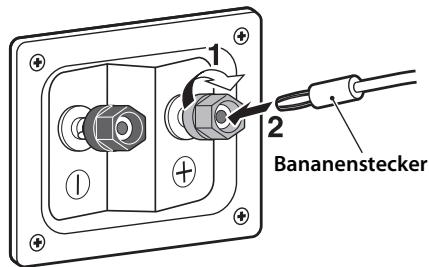

■ Kabel mit Bananenstecker

1 Ziehen Sie den Klemmenkopf fest.
2 Stecken Sie den Bananenstecker in den Klemmenknopf ein.

Technische Daten

Center-Lautsprecher (NS-C150)

Typ 2-Wege, Acoustic-Suspension-Technik Ohne magnetische Abschirmung

Treiber. Tieftoner: 8cm Konus-Bauform (2Stk.) Hochtoner: 1,4cm symmetricer Kalottenlautsprecher

Nenneingangsleistung 30 W

Max. Eingangsleistung 80 W

Impedanz. Nominal 6 Ω

Frequenzgang 65 Hz-38 kHz (-10 dB)

Empfindlichkeit 86 dB / 2,83 V, 1 m

Abmessungen (B x H x T) 395 x 130 x 127 mm

Gewicht 2,1 kg

Surround-Laufsprecher (NS-B150)

Typ. 2-Wege, Acoustic-Suspension-Technik Ohne magnetische Abschirmung

Treiber. Tieftoner: 8 cm, Konus-Bauform Hochtoner: 1,4 cm, symmetrischer Kalottenlautsprecher

Nenneingangsleistung 20 W

Max. Eingangsleistung 60 W

Impedanz Nominal 6Ω

Frequenzgang. 62 Hz-38 kHz (-10 dB)

Empfindlichkeit 82 dB / 2,83 V, 1 m

Abmessungen (B x H x T) 130 x 225 x 127 mm

Gewicht 1,2 kg

Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Begrenzte Garantie für den Europäischen Wirtschaftsa rum (EWR) und die Schweiz

Herzlichen Dank, dass Sie sich für ein Yamaha Produkt entschieden haben. In dem unwahrscheinlichen Fall, dass die Garantie für das Yamaha-Produkt in Anspruch genommen werden muss, wenden Sie sich膑 an den Handler, bei dem es gkauft wurde. Sollen Die auf Schwierigkeiten stofen, wenden Sie sich bisher und die Yamaha Repräsentanz in Ihr Hem Land. Auf unserer Internetseite (http://www.yamaha-hifi.com/ oder http://www.yamaha-uk.com/ für Einwohner Großbritanniens) finden Sie alle Einzelheiten.

Wir garantieren fur einen Zeitraum von zwei Jahren ab ursprunglichem Kaufdatum, dass these Produkt frei von Verarbeitungs- oder Materialfehlern ist. Yama h er fch t der nachstehend angefuhren Bedingungen, ein fehlerhaftes Produkt (oder Teile desselben) Kostenfrei (glt fur Teile und Arbeit) zu repaieren oder auszutauschen. Dese Entscheidung obliegt ausschiedly Yama. Yama behalt sich vor, das Produkt gegen ein in Art und/ oder Wert und Zustand ahnliches Produkt auszutauschen, wenn das entsprechende Modell nicht mehr erzeugt wird, oder die Reparatur als unrentabel angesehen wird.

Bedingungen

1. Dem defecteken Produkt MUSS die Originalrechnung oder der Originalkaufbeleg (der Beleg muss das Kaufdatum, den Produkt-Code und den Namen des Handlrs aufweisen) beigelegt werden, ebenso eine Fehlerbeschreibung. Bei Fehlen einer eindeutigen Kaufbestätigung gehalt sich Yamaha das Recht vor, den kostenfreien Service abzulehenn und das Produkt auf Kosten des Kunden zu returnieren.
2. Das Produkt MULLS von einem AUTORISIERENTen Yamaha-Handler innerhalb des Europäischen Wirtschaftsrums (EWR) oder der Schweiz gekauft worden sein.
3. Es wurden keine wie auch immer gearteten Änderungen am Produkt vorgenommen, außer diese wurden von Yamaha schriftlich genehmigt.
4. Folgendes ist von der Garantie ausgeschlossen:

a. Regelmäßige Wartung und Reparatur oder Austausch von Verschleibeiten.

b. Schaden durch:

(1) Vom Kunden selbst oder von nichtbefugten Dritten ausgeführte Reparaturen.
(2) Unsachgemäß Verpackung oder Handlung aus dem Transport von Kunden. Beachten Sieotide, dass die sachgerechte Verpackung des zur Reparatur gebrachten Produkten in der Verantwortung des Rettournierenden liegt.
(3) Unsachgemäß Verwendung, einschließlich der, jedoch nicht beschränk auf, (a) die Verwendung des Produkts zu anderen als den normalen Zwecken oder Behandlung entgegen die Anweisungen Yamahas zur korrekten Handhabung, Wartung oder Lagerung und (b) die Installierung oder Verwendung des Produkts auf andere Weise als dies den technischen oder Sicherheitsstandards jenes Landes entspricht, in dem das Produkt verwendet wird.
(4) Unfälle, Blitzschlag, Wasser, Feuer, ungeeignete Belüftung, Auslaufen der Batterie oder jedem anderen Grund, den Yamaha nicht beeinflussen kann
(5) Defekte anjenem System, an welches dieses Produkt angeschlssen wird und/oder die Inkcompatibilität mit Produkten anderer Hersteller.
(6) Die Verwendung eines nicht von Yamaha in den EWR und/oder die Schweiz importierten Produkts, wenn these Produkt nicht den technischen oder Sicherheitsstandards jenes Landes, in dem es verwendet wird, und/oder der standardisierten Produktspezifikation für von Yamaha im EWR und/oder der Schweiz vertriebene Produkte, entspricht.

1. Wenn es Unterschiede in den Garantiebedingungen zwischen jenem Land in dem das Produkt gekauft wurde, und jenem in dem das Produkt verwendet wird, finden die Garantiebedingungen jenes Landes Anwendung, in dem das Produkt verwendet wird.
2. Yamaha kann für keinerlei Verluste oder Schäden, ob direkt, in Konsequenz oder anderweitig, verantwortlich gemacht werden, außer bezüglich der Reparatur oder des Ersatzes eines Produkts.
3. Legen Sieitte Kopien aller personlichen Einstellungen und Daten an, da Yamaha weder fur irgendwelche Änderungen noch fur den Verlust solcher Daten verantwortlich gemacht werden kann.
4. These Garantie beeinfusst nicht die gesetzlichen Verbraucherrechte unter dem geltenden nationalen Recht oder die Verbraucherrechte gegenüber dem Handler, die durch einen Kaufvertrag entstehen.
