AKTIVSUBWOOFER - Aktivsubwoofer CANTON - Kostenlose Bedienungsanleitung

Produkttyp	Aktivsubwoofer (aktiver Subwoofer)
Marke	CANTON
Modell	AKTIVSUBWOOFER
Kategorie	Aktivsubwoofer
Verstärkung	Integrierte Verstärkermodule (Typen S, M, L, LFE je nach Modell)
Eingänge	Low-Level-Eingang (Cinch), High-Level-Eingang (Lautsprecherklemmen)
Ausgänge	High-Level-Ausgang und Low-Level-Ausgang (Module M und L) für zweiten Subwoofer
Bedienelemente	Lautstärkeregelung, Wahlschalter für Verstärkermodus (AUTO/ON)
Verstärkermodus	AUTO (automatische Einschaltung) oder ON (Dauerbetrieb)
Raumkompensation	Schalter Raumkompensation (Module M und L): NORMAL, WIDE, NARROW
Einspielzeit	15 bis 20 Stunden Betrieb bei moderater Lautstärke
Sicherheitshinweise	Feuchtigkeit, Vibrationen, Wärmequellen, extreme Kälte, direkte Sonneneinstrahlung vermeiden; keine scheuernden oder alkoholhaltigen Mittel
Reinigung	Weiches, trockenes Tuch; keine aggressiven, scheuernden oder alkoholhaltigen Reinigungsmittel verwenden
Aufstellung	Zwischen den beiden Frontlautsprechern; auf hartem Boden Absorber oder Spikes verwenden
Garantie	2 Jahre für aktive Subwoofer (Erstkäufer, Originalverpackung erforderlich)

Häufig gestellte Fragen - AKTIVSUBWOOFER CANTON

Was tun, wenn der Subwoofer nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Netzschalter auf ON steht. Stellen Sie sicher, dass der Modus AUTO oder AUTO HIGH ausgewählt ist. Kontrollieren Sie das Signalkabel und den Ausgangspegel des Verstärkers. Wenn die Sicherung durchgebrannt ist, lassen Sie sie von einem Fachmann ersetzen.

Wie schließe ich den Subwoofer an einen Verstärker an?

Verwenden Sie den Low-Level-Eingang (Cinch), wenn Ihr Verstärker einen Subwoofer-Ausgang (PRE-OUT oder LFE) hat. Andernfalls verwenden Sie den High-Level-Eingang (Lautsprecherklemmen) unter Beachtung der Polarität (rot = +, schwarz = -).

Warum ist der Klang zu leise?

Erhöhen Sie die Lautstärke des Subwoofers. Überprüfen Sie die Polarität der High-Level-Verbindungen, falls verwendet. Erhöhen Sie den Ausgangspegel des Verstärkers für den Subwoofer-Ausgang. Reduzieren Sie gegebenenfalls den Pegel der anderen Lautsprecher.

Wie stelle ich die Raumkompensation ein?

Verwenden Sie den Schalter Room Compensation (Module M und L): Position NORMAL für Standardraum, WIDE für großen Raum, NARROW für kleinen Raum. Wählen Sie die Position mit der besten Klangwiedergabe.

Was tun, wenn der Subwoofer brummt?

Verwenden Sie ein kürzeres, abgeschirmtes Signalkabel. Überprüfen Sie Erdschleifen: Schließen Sie alle Geräte an dieselbe Steckdosenleiste an. Entfernen Sie Störquellen (Kühlschrank usw.). Ein Ferritfilter kann helfen.

Wie reinige ich den Subwoofer?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals aggressive, scheuernde oder alkoholhaltige Mittel. Vermeiden Sie Feuchtigkeit.

Wie lange ist die Einspielzeit?

Rechnen Sie mit 15 bis 20 Stunden Betrieb bei moderater Lautstärke, damit die akustischen Eigenschaften ihr volles Potenzial erreichen. Vermeiden Sie während dieser Phase hohe Lautstärken.

Warum schaltet sich der Subwoofer nicht automatisch aus?

Überprüfen Sie, ob der Schalter AMPLIFIER MODE auf AUTO (nicht ON) steht. Ein konstantes Brummen am Eingang kann den Standby verhindern: Verwenden Sie ein kürzeres Kabel oder beseitigen Sie Störquellen.

Kann ich einen zweiten Subwoofer anschließen?

Ja, wenn Ihr Modul vom Typ M oder L ist. Verwenden Sie den High-Level-Ausgang (Klemmen) oder Low-Level-Ausgang (Cinch), um einen zweiten Subwoofer anzuschließen. Beachten Sie die Polarität und vertauschen Sie nicht die Kanäle.

Wie montiere ich Spikes oder Absorber?

Auf hartem Boden befestigen Sie die selbstklebenden Absorber oder die mitgelieferten Spikes (falls der Subwoofer Gewindebohrungen hat), um den Lautsprecher vom Boden zu entkoppeln und die Übertragung von Vibrationen zu vermeiden.

BEDIENUNGSANLEITUNG AKTIVSUBWOOFER CANTON

Willkommen in der Welt der pure music

Wir freuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfälligen Produktion. Damit sie Ihnen einen unbeschwerten Klanggenuss bieten, haben Sie nur weniger Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen

Inhalt

Sicherheitshinweise.

Positionierung im Raum......Seite 4

Montage und Aufstellung. 4

Canton Subwoofer-Module......Seite 5

Anschluss. 6

Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einspielen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Seite 8

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Garantie . 43

Sachgemäß Aufstellung und Anschluss des Lautspechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäß Aufstellung oder Anschluss verursacht werden.

Sicherheitshinweise

Bitte beachten Sie die Sicherheitschinweise bei der Wahl des richtigen Platzes für ihren Subwoofer und bei dessen Pflege und Bedienung!

Wahlen Sie einen ebenen Untergrund

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts daraufufen.

Netzkabel nicht mit nassen Händen anfassen

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälteschützen

Gehäuse nicht offen

Mindestabstand zu Wanden und Mobeln: 10cm zu Rohren-TV: 1 Meter
Freien Zugang zum Netzstecker gewährleisten

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen
Bei Überlastung Subwoofer leiser drehen

Positionierung im Raum

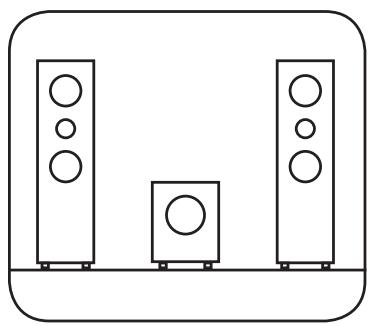

Canton Subwoofer konnen beliebig im Raum positioniert werden. Ideal ist jeder ein Platz zwischen den beiden Frontlautsprechern.

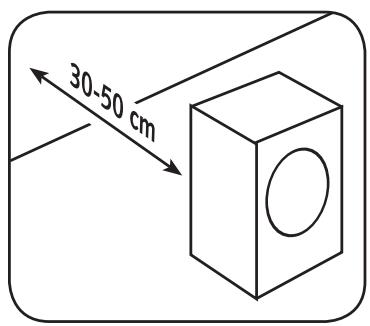

Optimaler Abstand Subwoofer-Wand

Montage und Aufstellung

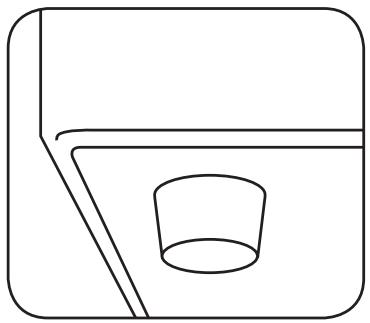

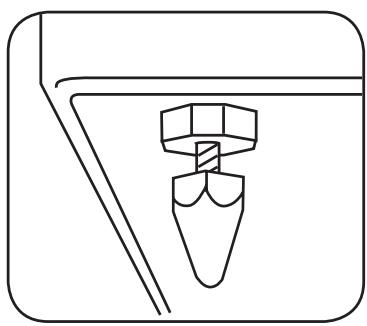

Anbringung Absorber/Spikes

Wenn Sie ihren Subwoofer auf hartem Untergrund aufstellen, montieren Sieitte zur Entkopplung die mitgelieferten selbstbenden Absorber oder Spikes. So vermeiden Sie Vibrationen.

Nur bei Subwoofern mit Gewindebohrungen

Canton Subwoofer-Module

Canton Subwoofer sind mit entsprechenden Verständerkemodulen ausgestattet.
Bitte überprüfen Sie anhand der Abbildungen, welches Modul in ihren Subwoofer eingebaut ist.

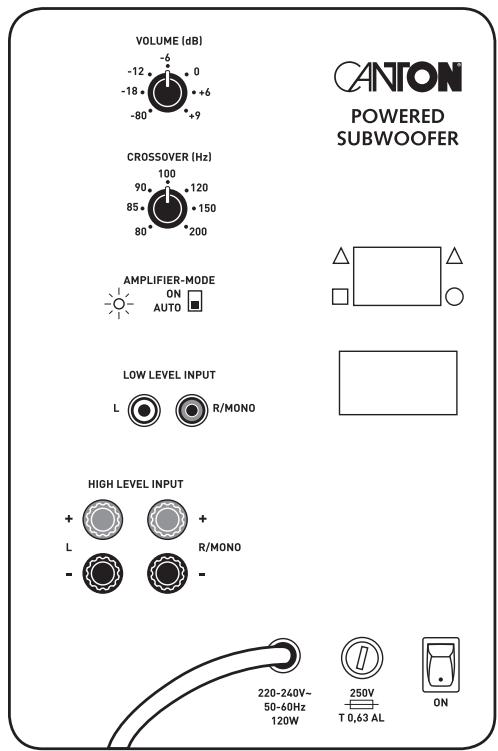

Modul S

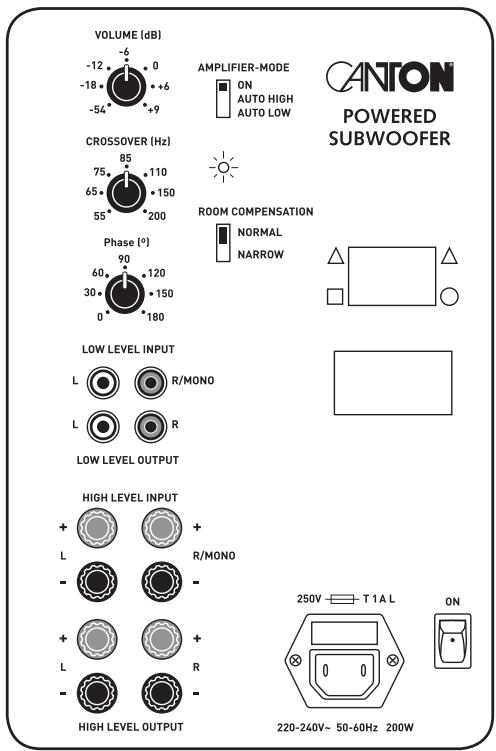

Modul M

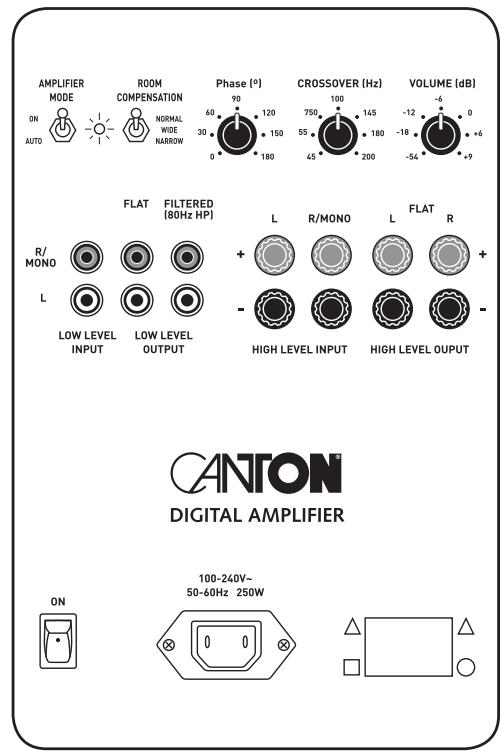

Modul L

Anschluss

Bitte acht den Sie darauf, dass vor dem Anschlieben alle elektrischen Komponenten ausgeschaltet sind!

Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene Mänglichkeiten, den Canton Aktivsubwoofer anzusteuern.

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

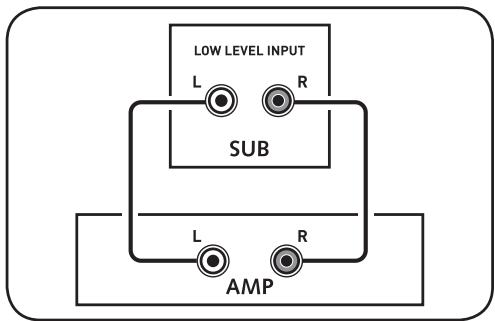

1. Verständiger oder AV-Receiver mit „Pre-Out“ oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input

Kabel: handelsübliches Cinckabel

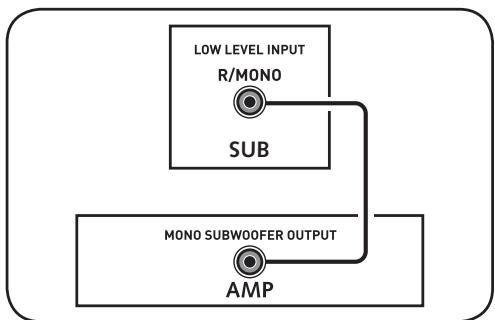

1. Veränder oder AV-Receiver mit Mono-Subwoofer-Ausgangsbuchse: Verbindung über Mono Low Level Input

Kabel: handelsübliches Cinckabel

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

1. Verständiger oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Lautsprecherausgaben des Verständkers über High Level Input

Kabel: handelsübliches Laufsprecherkabel

Hinweis:

Bitte auf die richtige Polung achten:

Anschlussmöglichkeiten für Subwoofer-Module M und L:

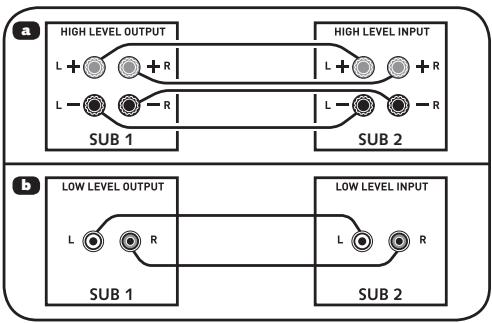

4a. Canton Subwoofer mit zusätzlichem „High Level Output". Buchsen z. B. für den Anschluss eines zweiten Subwoofer.
Kabel: handelsübliches Lautsprecherkabel

4b. Canton Subwoofer mit zusätzlichen „Low Level Output". Buchsen z. B. für den Anschluss eines zweiten Subwoofer.
Kabel: handelsübliches Cinchkabel

Hinweis:

Bitte die Seiten links und rechts nicht vertauschen!

Anschlussmöglichkeit für Subwoofer-Modul L:

1. "Low Level Out Filtered": Zur Entlastung kleinerer Aktivlautsprecher werden Frequenzen unterhalb 80 Hz weggefiltert.

FLAT

FILTERED (80Hz HP)

R/MONO

L

LOW LEVEL INPUT

LOW LEVEL OUTPUT

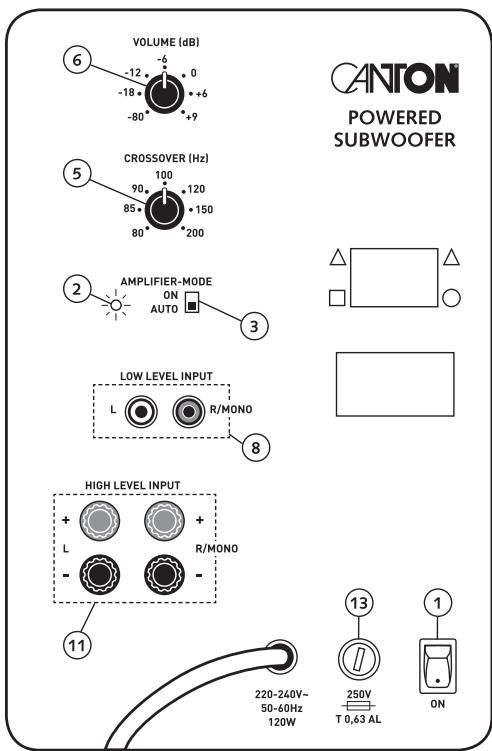

Bedienung

Modul S

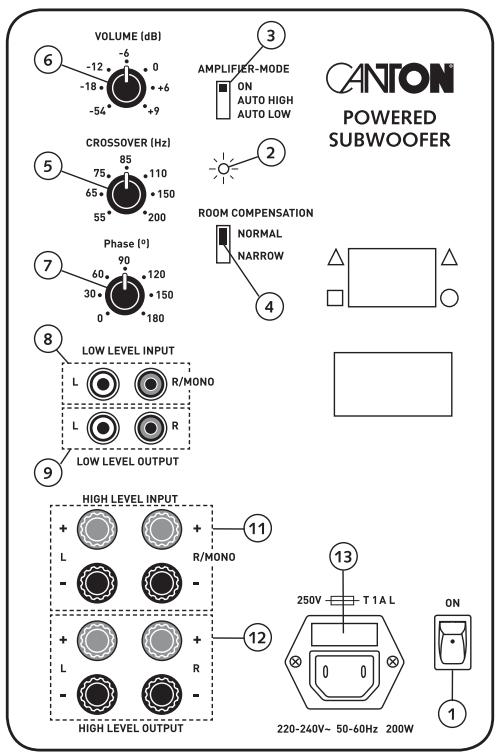

Modul M

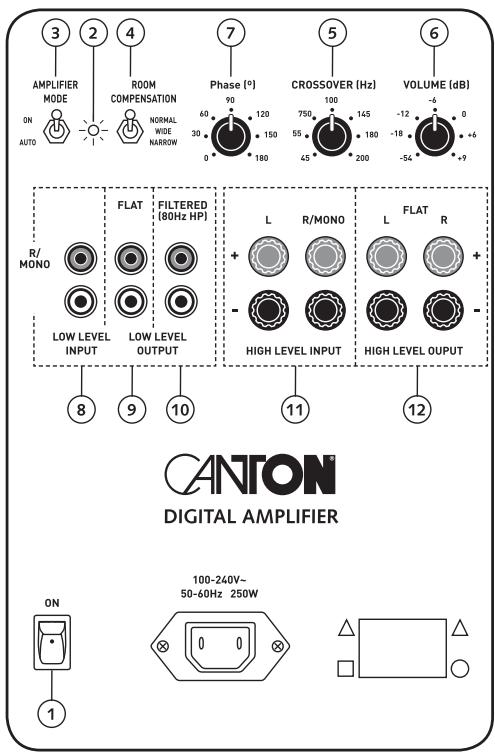

Modul L

Ein-/Ausschalter Stromversorgung
Betriebsanzeige (grün/rot)
Einschaltautomatik
Akustische Raumanpassung (gilt für Module M und L)
Einstellung der oberen Übertragungsfrequency
Lautstärkanpassung
7 Phasenanpassung (gilt fur Modul M und L)
8 Low-Level-Eingang
Low-Level-Ausgang (gilt fur Modul M und L)
Low-Level-Ausgang, bis 80 Hz gefiltert (gilt für Modul L)
High-Level-Eingang
High-Level-Ausgang (gilt fur Modul M und L)
Sicherung (gilt für Modul S und M)

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

Subwoofer-Modul S, M und L:

Amplifier Mode" auf AUTO": Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik, Goes der Subwoofer nach 5 bis 15 Minuten automatisch in den Standby-Modus.
- Amplifier Mode" auf „ON": Subwoofer bleibt immer eingeschaltet

Room Compensation - Einstellungen bei der Erstinstallation (Modul M und L)

Wahlen Sieitte die Schalterstellung, die zur besten Tonwiedergabe fuhrt, um den Subwoofer optimal an die akustischen Gegebenheiten des Raumes anzupassen. Dabei gilt folgende Grundregel: Einstellung „Normal“ für normal große Räume, Einstellung „Wide“ für große Räume, Einstellung „Narrow“ für kleine Räume.

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klangeigenschaften: 15-20 Betriebsstunden.

-itte in dieser Zeit in normaler Lautstärke horen
- Extrem hohe Pegel vermeiden
- Unterschiedlichstes Musikmaterial horen

Fehlersuche

Anbei finden Sie eine Übersicht der am früigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sichitte an Ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] / 287-57 oder senden Sie uns eine E-Mail an [e-mail].

Problem	Mögliche Ursache	Lösung
Subwoofer schaltet nicht ein	1. Netzkabel nicht mit Steckdose und Subwoofer verbunden	Verbindung herstellen
	2. Netzschalter nicht eingeschaltet	Schalter auf „ON“
	3. Schalter für die Einschaltautomatik nicht in Position „ON“ oder „AUTO“ bzw. „AUTO HIGH“	Schalterstellung überprüfen
	4. Subwoofer nicht mit dem Verständiger (Receiver) über dessen Laufsprecherausgang (Hochpegel) oder Subwooferausgang (Cinch) verbunden	Verbindung herstellen
	5. Signalleitung (Cinch) defekt	Mit anderen Cinchkabel testen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verständerkers (Volume) zu niedrig	Lautstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital“ Receiver (Verständiger): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small“ bzw. „ActiveSub = On“) eingestellt	Betriebsart überprüfen
	8. Ausgangspiegel am Verständer für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspiegel des Verständerkers erhöhen
	9. Feinsicherung im Subwoofer ausgelöst (Sicherung „durchgebrannt“)	Sicherung von Fachmann ersetzen halten
Tonwiedergabe zu leise	1. Volume des Subwoofer zu niedrig eingestellt	Lautstärke an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verständerkers,müssen mit den roten Eingangs-buchsen des Subwoofer verbunden sein.
	3. Ausgangspiegel am Veränderk für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspiegel am Veränderk erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON“	Schalter auf „AUTO“ bzw. „OFF“ stellen
	2. Ständiges Brummsignal am Eingang des Subwoofer	Kürzere Signalleitung vom Veränderk zum Subwoofer verwenden oder mögliche Störquellen entstären 参数 (siehe „Subwoofer brummt“)
Subwoofer brummt	1. Signalleitungen vom Verständner zum Subwoofer zu lang	Kürzere Signalleitungen verwenden
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendenten Leitung unterbrochen (defekt)	Leitung gegen eine geschirmte Leitung austauschen
	3. Erdungsschleife (Brummschleife), „erzeugt“	Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verständner und Computer) an örtlich getrenn-ten Steckdosen angeschlossen sind. Alle mit dem Verständner verbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen
	4. Ein nicht entwickelter Verbraucher (z. B. Kühlschrank) am Netz	Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstehen setzen, falls das Brummgeräusch verschwindet oder zunachst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fach-mann zu Rateziehen.) Speziellen „Mantelstromfilter" (im Fachhandel erhält-) zwischen Verständner und Subwoofer schalten, um das Brummen zu eliminieren Netzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonderss wichtig, wenn der Verständner nicht geerdet ist)

English

François

Espanol

Italiano

Pycckn

Svenska

Nederlandsls

Polski

Über die gesetzlich vorgeschriebene Gewährleistung hinaus übernimmit Canton für alle Passivlautsprecher eine Garantie von 5 Jahren. Für die Aktivsubwoofer und teilaktiven Boxen werden 2 Jahre Garantie gewährt. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den Erstkäufer. Ein Garantienanspruch besteht nur bei Verwendung der Originalverpackung. Ausgeschlossen sind Transportschäden und Schaden, die durch unsachgemäß Gebrauch verursucht wurden. Der Anspruch verlangert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Lautsprecher, die bei einem autorisierten Canton Fachhandler gkauft wurden. Wenden Sie sich im Schadensfallitte an ihn oder direkt an den Canton Service.

ENG GUARANTEE

CANTON Elektronik GmbH + Co KG

Neugasse 21-23 · D-61276 Weilrod · Deutschland/Germany

[e-mail] · www.canton.de
