PASHA - Holzofen AUSTRO FLAMM - Kostenlose Bedienungsanleitung

Produkttyp	Holzofen
Marke	AUSTRO FLAMM
Modell	PASHA
Höhe	1160 mm
Breite	604 mm
Tiefe	553 mm
Gewicht	165 kg (180 kg mit Keramikverkleidung)
Durchmesser am Rauchrohranschluss	150 mm
Nennwärmeleistung	8 kW (max. 11 kW, min. 4 kW)
Empfohlenes beheiztes Volumen	73-186 m³
Zugelassene Brennstoffe	Trockenes Naturholz, Holzbriketts
Maximale Brennstoffmenge pro Befüllung	2 kg
Abgasmassenstrom (Nenn)	9 g/s
Abgastemperatur (Nenn)	340 °C
Minimaler Förderdruck (Nenn)	12 Pa
Zugart	Primär- und Sekundärluftregelung
Sicherheitsabstände (vorne / seitlich)	Brennbare Gegenstände: a > 400 mm, b > 200 mm; Tragende Wände: a > 800 mm, b > 200 mm
Verwendung	Zusatzheizung
Empfohlene jährliche Wartung	Reinigung und Überprüfung durch einen Fachmann, Kaminreinigung
Garantie	2 Jahre auf Stahl und Gusseisen (ausgenommen Verschleißteile)
Wichtigste Ersatzteile	Dichtungen, Schamottesteine, Glastür, Rost

Häufig gestellte Fragen - PASHA AUSTRO FLAMM

Welchen Brennstoff kann ich im Ofen PASHA verwenden?

Sie können trockenes Naturholz (Feuchtigkeit < 15%) oder Holzbriketts verwenden. Verbrennen Sie kein behandeltes Holz oder Abfälle.

Was ist die maximale Heizleistung?

Die maximale Heizleistung beträgt 11 kW, mit einer Nennleistung von 8 kW.

Was sind die Abmessungen und das Gewicht des Ofens?

Der Ofen hat eine Höhe von 1160 mm, eine Breite von 604 mm und eine Tiefe von 553 mm. Er wiegt 165 kg (180 kg mit Keramikverkleidung).

Wie zünde ich den Ofen richtig an?

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Legen Sie Anzünder und Kleinholz auf den Boden, dann ein oder zwei Holzscheite. Zünden Sie an, schließen Sie die Tür, und sobald das Feuer brennt, schließen Sie die Primärluft und regulieren Sie die Leistung mit der Sekundärluft.

Welche Sicherheitsabstände sind einzuhalten?

Für brennbare Gegenstände: 400 mm vorne und 200 mm seitlich. Für tragende Wände: 800 mm vorne und 200 mm seitlich.

Wie warte und reinige ich den Ofen?

Die Glasscheibe wird mit einem Spezialreiniger wie Thermohit gereinigt. Die lackierten Teile mit einem feuchten Tuch. Lassen Sie das Gerät und den Kamin mindestens einmal jährlich von einem Fachmann überprüfen und reinigen.

Was tun bei einem Kaminbrand?

Schließen Sie sofort sämtliche Luftzufuhren des Ofens und des Kamins, dann verständigen Sie die Feuerwehr. Lassen Sie nach dem Brand den Kamin von einem Fachmann überprüfen.

Welche Brennstoffe sind verboten?

Es ist verboten, leicht entzündliche oder explosive Stoffe (Spraydosen usw.), behandeltes Holz, feuchtes Holz oder Abfälle zu verwenden.

Wie ist die Garantie des Ofens PASHA?

AUSTRO FLAMM garantiert die Stahl- und Gusseisenteile für 2 Jahre ab Kaufdatum. Verschleißteile (Keramik, Dichtungen, Glasscheibe) sind von der Garantie ausgeschlossen.

Kann ich den Ofen selbst installieren?

Nein, der Anschluss des Ofens an den Kamin muss von einem Fachinstallateur durchgeführt werden, um die Sicherheitsnormen einzuhalten. Der Ofen muss auch gemäß den örtlichen Vorschriften installiert werden.

BEDIENUNGSANLEITUNG PASHA AUSTRO FLAMM

Sekundärluftschieber

Primärluftschieber

english

open - closed

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig
4. Die wichtigsten Ersatzeile - Übersicht Garantie

english

Contents

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

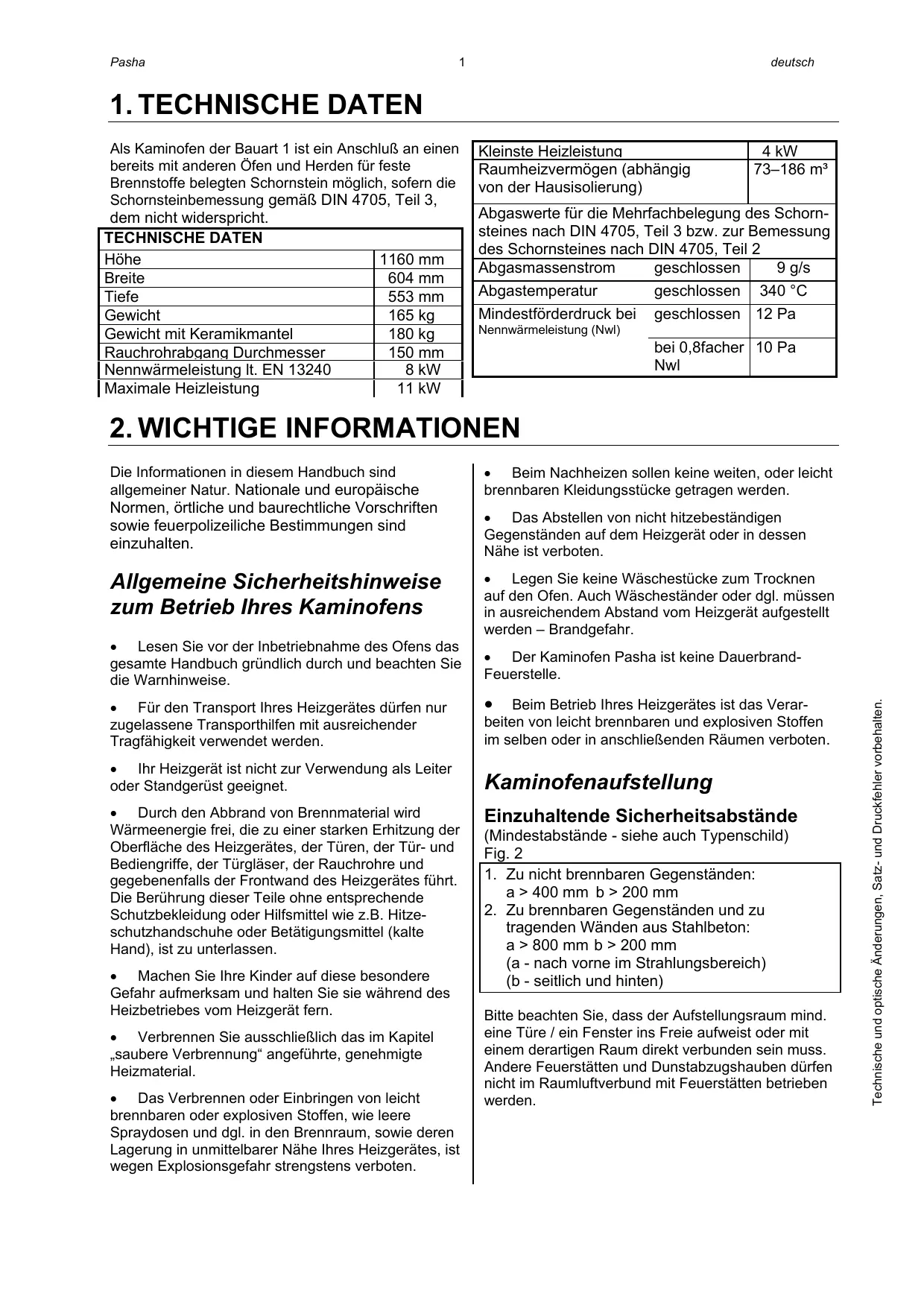

TECHNISCHE DATEN
Höhe	1160 mm
Breite	604 mm
Tiefe	553 mm
Gewicht	165 kg
Gewicht mit Keramikmantel	180 kg
Rauchrohrabgang Durchmesser	150 mm
Nennwärmeleistung lt. EN 13240	8 kW
Maximale Heizleistung	11 kW

Kleine Heizleistuna	4 kW
Raumheizvermögen (abhängig von der Hausisolierung)	73–186 m³
Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessung des Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom geschlossen	9 g/s
Abgastemperatur geschlossen	340 °C
Mindestforderdruck bei Nennwärmeleistung (Nwl) geschlossen	12 Pa
	bei 0,8facher Nwl

2. WICHTIGE INFORMATIONEN

Die Informationen in thisem Handbuch sind allgemeiner Natur. Nationale und europäische Normen, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tur- und Bediengriffe, der Turgläser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitzeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte, genehmigte Heizmaterial.

• Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder leicht brennbaren Kleidungsstücke getragen werden.
  Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.

• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen. Auch Wäscheständer oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Der Kaminofen Pasha ist keine Dauerbrand-Feuerstelle.
• Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selben oder in anschließenden Räumen verboten.

Kaminofenaufstellung

Einzuhaltende Sicherheitsabstände

(Mindestabstände - siehe auch Typenschild) Fig. 2

1. Zu nicht brennbaren Gegenständen: a > 400 mm b > 200 mm
2. Zu brennbaren Gegenständen und zu tragenden Wäden aus Stahlbeton: a > 800 mm b > 200 mm (a - nach vorne im Strahlungsbereich) (b - seitlich und halten)

Bitte beachten Sie, dass der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweist oder mit einem derartigen Raum direkt verbunden sein muss. Andere Feuerstätten und Dunstabzugshauben)dürfen nicht im Raumluftverbund mit Feuerstätten betrieben werden.

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Verbrennungsluft

Als Betreiber,müssen Sie fur ausreichende Ver-. brennungsluft sorgen. Bei abgedachteten Fenstern und Turen kann es sein, dass die Frischluftzufahr nicht mehr gewährleistet ist, bzw.das Zugverhalten des Ofens beeintrachtigt wird.Ggf.muss fur eine

zusätzliche Frischluftzufuhr gesorgt werden.itte befragen Sie ihren Fachhändler.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushärtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberflächearfährend theseis Vorganges nicht berührt werden. Der Kaminofen muß mindestens 1,5 Stunden stark aufgeheizt werden. Bei der Aushärtung des Lackes konnen sichbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster, dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofens nur mehr vom himeligen Geruch des verbrenndenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbellassenes Holz (Hartholz bevorzugt), Holzbriketts.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 2 kg Holz oder 2 kg Holzbriketts.

Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein. Außen dem muß die richtige Brennholzmenge verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzpane, Anzündhilfe (wie z.B. Austroflamm Anzünder), Brennholz. Fig. 3 gibt Ichnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. (siehe Fig. 2 „AUF").

Öffnen Sie die Kaminofentür.

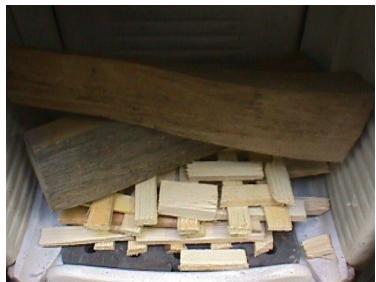

Legen Sie 2-3 Stk. Anzündhilfen auf den Feuerraubboden. Legen Sie darauf eine Handvoll Weichholzspane. Legen Sie auf diese Späne 1-2 Scheite Holz.

Fig 3: Anzünden

Zünden Sie nun die Anzündhilfen an. Schließen Sie die Feuerraumtur. Sobald die Weichholzpane gut brennen, schreiben Sie den Primäreluftschieber (siehe Fig. 2 „ZU").

Fig. 4: Primäreluftschieber schließen

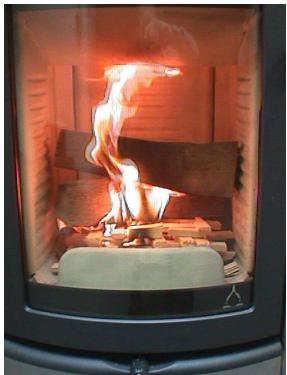

Sobald die Holzsche gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen vor: beide Luftschieber öffnen, Ofenture vorsichtig öffnen, Holz nachlagen, Türe schließen. Warten Sie, bis das nachgelegte Holz brennt. Dann schreiben Sie den Primäreluftschieber. Regeln Sie in der Folge die Heizleistung mit dem Sekundärluftschieber.

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei hohenen Außentemperaturen, kann es bei plötzlichem Temperaturstieg zu Störungen des Schornsteinzuges kommt, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstände ist dann mit geringeren Brennstoffmengen zu befüssen und bei weiter geöffnetem Primäreluftschiebers/-reglers so zu betriuben, dass der vorhandene Brennstoff schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommt. Verschlieben Sie sofort alle Luftöffnungen am Kamin und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteins diesen vom Fachmann auf Risse bzw. Dichtheit überprüfen setzen.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

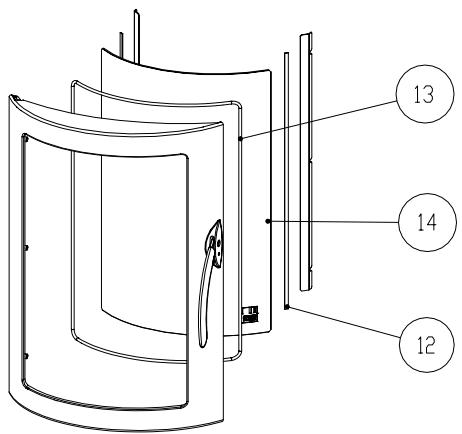

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8mm x 2 mm (0,6 m)	12	710096
Dichtung hohlrund 6 mm (2 m)	13	718183

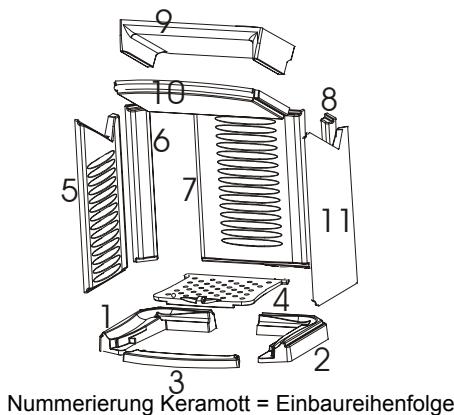

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Pasha Bodenabdeckung Keramott	3	712134
GE2 Keramott Boden links	1	716349
GE2 Keramott Boden rechts	2	716350
GE2 Keramott Seiteneil links	5	716345
GE2 Keramott Seiteneil rechts	11	716346
GE2 Keramott Eckstein, links/rechts	6/8	716377
GE2 Keramott Rückwand	7	16343
GE2 Keramott Zugplatte vorne	10	716352
GE2 Keramott ZugplatteAPHinien	9	16353
Rost	4	716408

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Pasha Türglas	14	712073
Ofenlack	--	650002
Austroflamm Anzünder Dose à 100 Stk.	--	640162
Glasreiniger 0,5l	--	640070

Zubehör

Bei ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder das Heat Memory System zur Wärmespeicherung.

WICHTIG: Lassen Sie defekte Teile ausschließlich von ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, dass Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt. Die Feuerstände darf nicht verändert werden.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.

Reinigung

Der Kaminofen, Rauchgaswege und Rauchrohre sollen jährlich - evtl. auch öfter, z.B. nach der Reinigung des Schornsteines - nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäß durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Kaminofen sollt jährlich durch einen Fachmann überprüft werden..

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußsteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllen Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihr dem AUSTROFLAMM-Fachhändler vorlagen!
