Produkttyp	Einbau-Lautsprecher (Wand/Decke)
Marke	KLIPSCH
Modell	R-1650
Montageart	Einbau an der Wand oder Decke (je nach Suffix W oder C)
Tieftöner	6,5 Zoll (165 mm) Glasfaser
Hochtöner	Schwenkbare Schallführung mit Polymer-Kalottenhochtöner
Nennbelastbarkeit (RMS)	50 W
Spitzenbelastbarkeit	100 W
Impedanz	8 Ohm
Empfindlichkeit	92 dB
Frequenzgang	55 Hz - 20 kHz
Einstellbarer Schalter	Mittel-/Tiefton- und Hochtondämpfung (0 dB / -3 dB)
Schwenkbare Schallführung	Ja, bei Wandmodellen (Serie 3000 und 5000)
Infrarotsensor	Ja, bei Reference-Einbaumodellen
Mindesteinbautiefe	10 mm
Verkabelung	Mindestens 18 AWG, Polarität beachten
Gitter	Lackierbar, abnehmbar (abnehmbare Leinwand)
Mitgeliefertes Zubehör	Ausschneideschablone, Gitter
Garantie	1 Jahr (USA und Kanada)
Wartung	Nur mit einem trockenen Tuch reinigen

Häufig gestellte Fragen - R-1650 KLIPSCH

Welches Werkzeug wird zur Installation des Klipsch R-1650 Lautsprechers benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher Nr. 2, eine Abisolierzange, eine Wasserwaage, einen Ständerfindegerät und eine Säge zum Ausschneiden der Öffnung.

Wie wählt man zwischen einem Wandmodell (W) und einem Deckenmodell (C)?

Modelle, deren Referenz auf W endet, sind für den Einbau in die Wand konzipiert, während die mit C endenden für die Deckenmontage sind. Beide Typen eignen sich für Front-, Center- oder Surround-Kanäle.

Welche Mindestdicke ist für die Montagefläche erforderlich?

Die Dicke der Trockenbauwand oder anderen Montagefläche muss mindestens 10 Millimeter betragen.

Wie führt man den Ausschnitt zur Installation des Lautsprechers durch?

Verwenden Sie die mitgelieferte Schablone, um die Öffnung zu markieren. Wenn Sie keine Schablone haben, beachten Sie die Ausschnittmaße auf der Klipsch-Website. Schneiden Sie mit einer Säge, wobei Sie darauf achten, vorhandene Kabel oder Rohre nicht zu beschädigen.

Wie schließt man die Kabel an den Lautsprecher an?

Schließen Sie jedes Kabel unter Beachtung der Polarität an: Verwenden Sie die Farbmarkierung oder die Kennzeichnung jedes Kabels. Der empfohlene Mindestquerschnitt ist 18 AWG.

Wie befestigt man den Lautsprecher in der Öffnung?

Setzen Sie den Lautsprecher in die Öffnung ein und ziehen Sie die vier Kreuzschlitzschrauben an. Die Kunststofffüße schwenken nach außen und befestigen sich an der Rückseite der Montagefläche. Die KWIC-Verriegelung fixiert die Wand und den Rahmen.

Kann ich das Gitter des Lautsprechers streichen?

Ja, Klipsch-Gitter sind mit den meisten Farben kompatibel. Sie können die Leinwand vor dem Streichen entfernen und nach dem Trocknen wieder einsetzen. Vermeiden Sie übermäßige Farbansammlungen in den Öffnungen.

Wie stellt man den Mittel-/Tiefton- und Dämpfungsschalter ein?

Einige Modelle verfügen über einen Schalter an der vorderen Schallwand. Er kann auf 0 dB (normal) oder -3 dB eingestellt werden. Verwenden Sie die -3 dB-Position, wenn der Lautsprecher zu viel Bass produziert (Nähe zu einer Ecke) oder der Raum sehr hallig ist (Badezimmer, Küche).

Was sind die wichtigen Sicherheitshinweise?

Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. Blockieren Sie keine Lüftungsöffnungen. Trennen Sie es bei Gewitter oder längerer Nichtnutzung vom Netz. Überlassen Sie Reparaturen einem qualifizierten Fachmann. Das Gerät enthält keine vom Benutzer reparierbaren Teile.

Was deckt die Garantie des Klipsch R-1650 Lautsprechers ab?

Die Garantie beträgt ein Jahr ab Kaufdatum und deckt Material- und Verarbeitungsfehler ab. Sie deckt keine Schäden durch unsachgemäße Verwendung, unbefugte Änderungen oder Reparaturen durch nicht autorisierte Dritte ab. Ein Kaufbeleg ist erforderlich.

BEDIENUNGSANLEITUNG R-1650 KLIPSCH

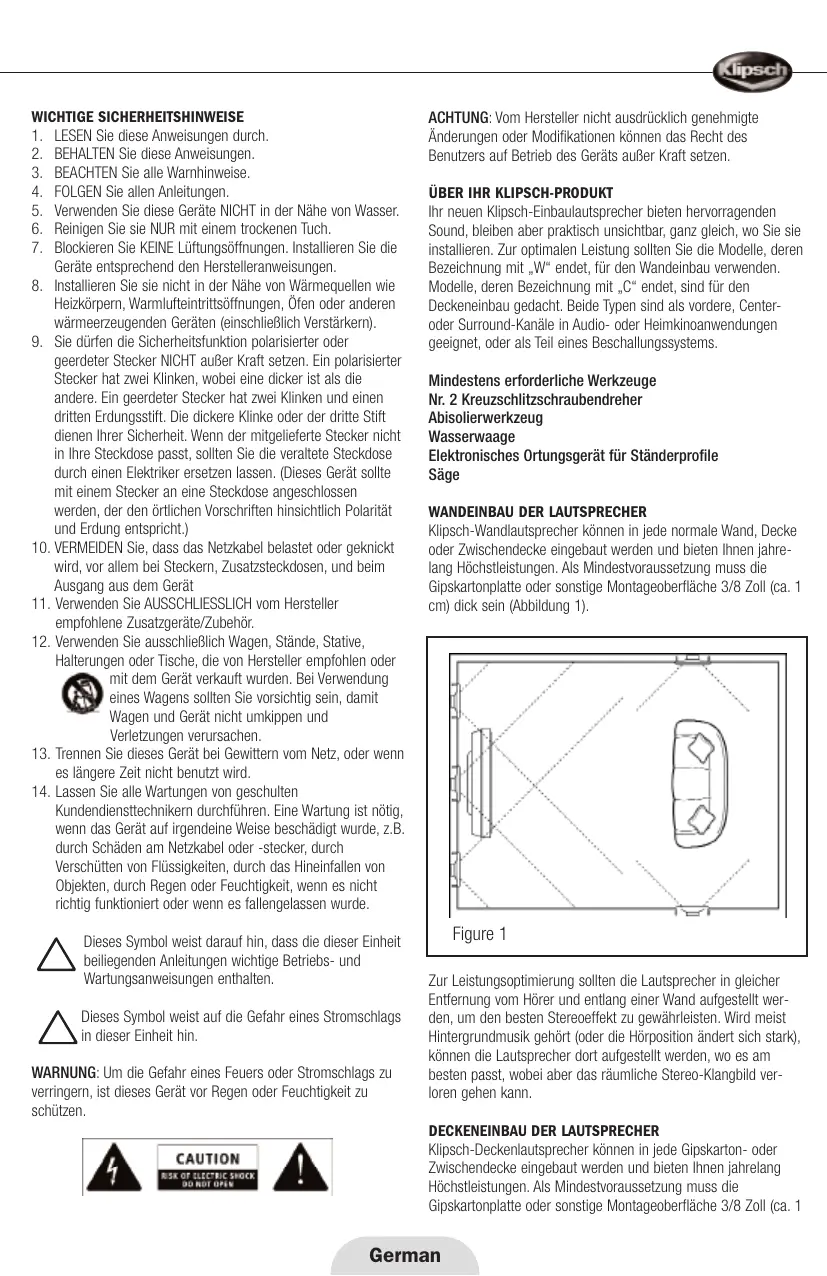

WICHTIGESICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Sie * dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift Dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, sollen den sie die veraltete Steckdose durch einen Elektriker ersetzen halten. (Dieses Gerät sollte mit einem Stecker an eine Steckdose angeschlossen werden, der den ortlichen Vorschriften hinsichtlich Polarität und Erdung entspricht.)
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIESLLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
12. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische, die von Hersteller empfohlen oder

mit dem Gerat verkauf wurden. Bei Verwendung eines Wagens sollenen Sie vorsichtig sein, damit Wagen und Gerat nicht umkippen und Verletzungen verursachen.

1. Trennen Sie diese Gerät bei Gewittern vom Netz, oder wenn es langere Zeit nicht benutzt wird.
2. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist notig, wenn das Gerat auf irgende Weise beschadigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist这点 Gerät vor Regen oder Feuchtigkeit zu schützen.

ACHTUNG: Vom Hersteller nicht ausdrücklich genehmigte Änderungen oder Modifikationen können das Recht des Benutzers auf Betrieb des Gerats außer Kraft setzen.

Ihr neuen Klipsch-Einbaulaufsprecherieten hervorragenden Sound,bleibenaberpraktischunsichtbar,ganzgleich,woSie sie installieren.Zur optimalen Leistung soltenSie die Modelle,deren Bezeichnung mit ^e endet,fort den Wandeinbau verwenden. Modelle,derenBezeichnungmit ^e endet,sind fernd Deckeneinbau gedacht.Beide Typend sind als vorder,Center- oder Surround-Kanale in Audio-oder Heimkinoanwendungen geeignet,oderalsTeile eines Beschallungssystems.

Mindestens erforderliche Werkzeuge

Nr. 2 Kreuzschlitzschraubendreher

Abisolierwerkzeug

Wasserwaage

Elektronisches Ortungsgerät für Ständerprofile Säge

WANDEINBAU DER LAUTSPRECHER

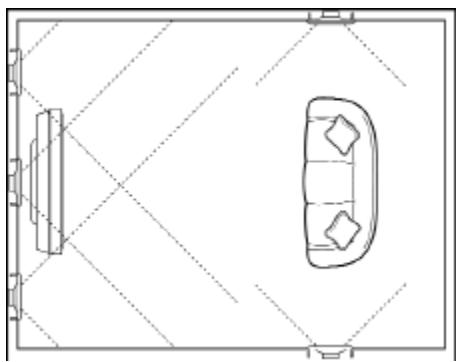

Klipsch-Wandlautsprecher konnen in jeder normale Wand, Decke oder Zwischendecke eingebaut werden undieten hinen jahrelang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1 cm) dick sein (Abbildung 1).

Figure 1

Zur Leistungsoptimierung sollen den Lautsprecher in gleicher Enternung vom Hörer und entlang einer Wand aufgestellt werden, um den besten Stereoeffekt zu gewährleisten. Wir mein Ist Hintergrundmusik gehört (oder die Hörpositionändert sich stark), können die Lautsprecher Dort aufgestellt werden, wo es am besten passt, wobe aber das räumliche Stereo-Klangbild verloren gehen kann.

DECKENEINBAU DER LAUTSPRECHER

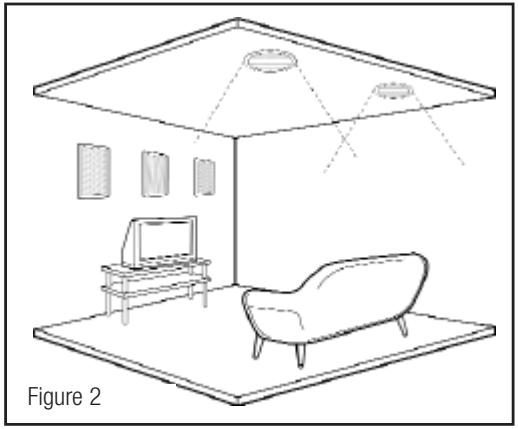

Klipsch-Deckenlautsprecher konnen in jeder Gipskarton- oder Zwischendecke eingebaut werden undieten hinen jahrelang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1

cm) dick sein. Bei der Zwischendeckeninstallation bestehen normale (2x4 oder 2x2 Fuß große) eingehänge Deckenplatten aus Material mit geringer Dichte, die im Laufe der Zeit durchhängen und hörbar vibrieren können. Um die akustische Leistung ihrer Deckenlautsprecher zu verbessern, empfeht klipsch, dass Sie die ursprüngliche Befestigungsplate durch eine aus _ bis Zoll (1,3 bis 1,9 cm) dickem Sperrholz oder Faserplatten ersetzen (Abbildung 2).

LAUTSPRECHERINSTALLATION

(be Neubauten mit Schritt 3 weitermachen)

1. Schneiden Sie mit der beiliegenden Schablone ein Loch entsprechender Groß in die Wand oder Decke. Wenn die Schablone nicht verfügbar ist,finden Sie deren MaBe auf der Klipsch-Website: www.klipsch.com. Die angegebenen Groß sind Minimalwerte. Wenn kein genaues Ausschdenen möglich ist, sollenn Sie jeder Dimension Zoll (0,64 cm) hinzufugen. Passen Sie auf, dass Sie nicht durch existierende Kabel oder Rohre schreiben. Beschädigen Sie keine feuer hemmenden Barrieren zwischen den Ständerprofilen.
2. Führer Sie Lautspracherkabel (mindestens 18 Gauge) zu den Öffnungen. Stellen Sie sicher, dass Sie alle ortlichen Bauvorschriften erfüllen.
3. Befestigen Sie das Kabel am Lautsprecher, wobei Sie die Farbkodierung oder Markierung des Kabels beachten müssen, um eine richtige Polung sicherzustellen.

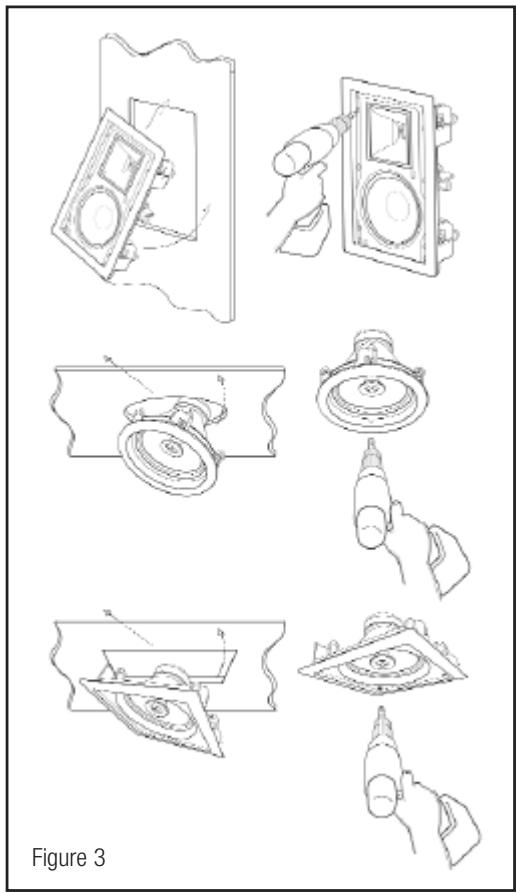

4. Führer Sie die Lautspricherbaugruppe in die Öffnung ein und befestigen Sie diese, indem Sie die vier Kreuzschlitzschrauben anziehen (Abbildung 3). Die Fuß des Rahmens klappen aus und drücken den Rahmen und die Wand zusammen. (Die Neubaubefestigungen von Klipsch erleichtern dies, wenn sie vor der Installation des Gipskartons verwendet werden.)
5. Nun konnen Sie die Laufsprechergrills lackieren, bevor Sie sie in die Laufsprecher einsetzen. Die Laufsprechergrills von Klipsch konnen mit practisch jeder Farbe lackiert werden. Sie sollenn vor dem Lackieren den Stoffeinsatz Herausnahmen. Er kann nach dem Trocknen der Farbe wieder eingesetzt werden. Passen Sie auf, dass sich nicht zuviel Farbe auf den Perforationen des Laufsprechergrills anammelt.

1. Drücken Sie den Grill fest.

Weitere Illustrationen finden Sie auf der Rückseite.

STEUERELEMENTE

Mittelbass- und Hochtöner-Regelschalter

(Serie 3000 und 5000)

Manche Modelle besitzen einen Hochtörserschalter (Serie 3000) oder sowohl einen Mittelbass- als auch einen Hochtörserschalter (Serie 5000) an der vorderen Schallwand. Der Schalter erfolglich eine Einstellung von entweder 0 dB (normal) oder -3 dB im jeweiligen Freqenzbereich. Wenn Sie sie in einem akustisch ungebändften Raum (wie einem Badezimmer oder einer Küche) installieren, müssen Sie eventuell den Hochtörserschalter einstehen. Wenn der Lautsprecher sich in einer Ecke befindet und zu viel Bass erzeugt, sollen Sie viellich den Mittelbass-Schalter einstehen. Vor Anbringung des Lautsprechergrills sollte immer die Schalterposition geprüft werden.

Drehbarer Hornlautsprecher (Wandmodelle)

Die Serie 3000 und 5000 besitzen einen drehbaren

Hornlautsprecher, der nach innen gerichtet werden kann. Vor der Installation ist der Hornlautsprecher sorgfältig auf den Hörbereich auszurichten.

Schwenkbarer Hornhochtöner (Deckenmodelle)

Klipsch Reference-Deckenlautsprecher besitzen einen schwenkbaren Hochtöner, um die Hochfrequenzen better ausrichten zu konnen. Um den Sound direkt auf den Hörbereich auszurücken, drehen Sie vor der Installation des Grills das Horn vorsichtig im gewünschten Winkel.

Versuchen Sie NICT, den Hochtörschaft zu drehen, während Sie den schwenkbaren Hochtöner ausrichten.

Infrarotsensor-Befestigung (Wandmodelle)

Alle Reference-Wandlautsprecher besitzen eine Zoll große Öffnung für einen Infrarot sensor an der Schallwand.

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Product an einen Kaufer außerhalb der USA oder Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen wenden Sie sichitte an den Fachhandler, der these Product verkauft hat, oder den Vertrieb.
