BEDIENUNGSANLEITUNG ALBRECHT AE 600 ALAN

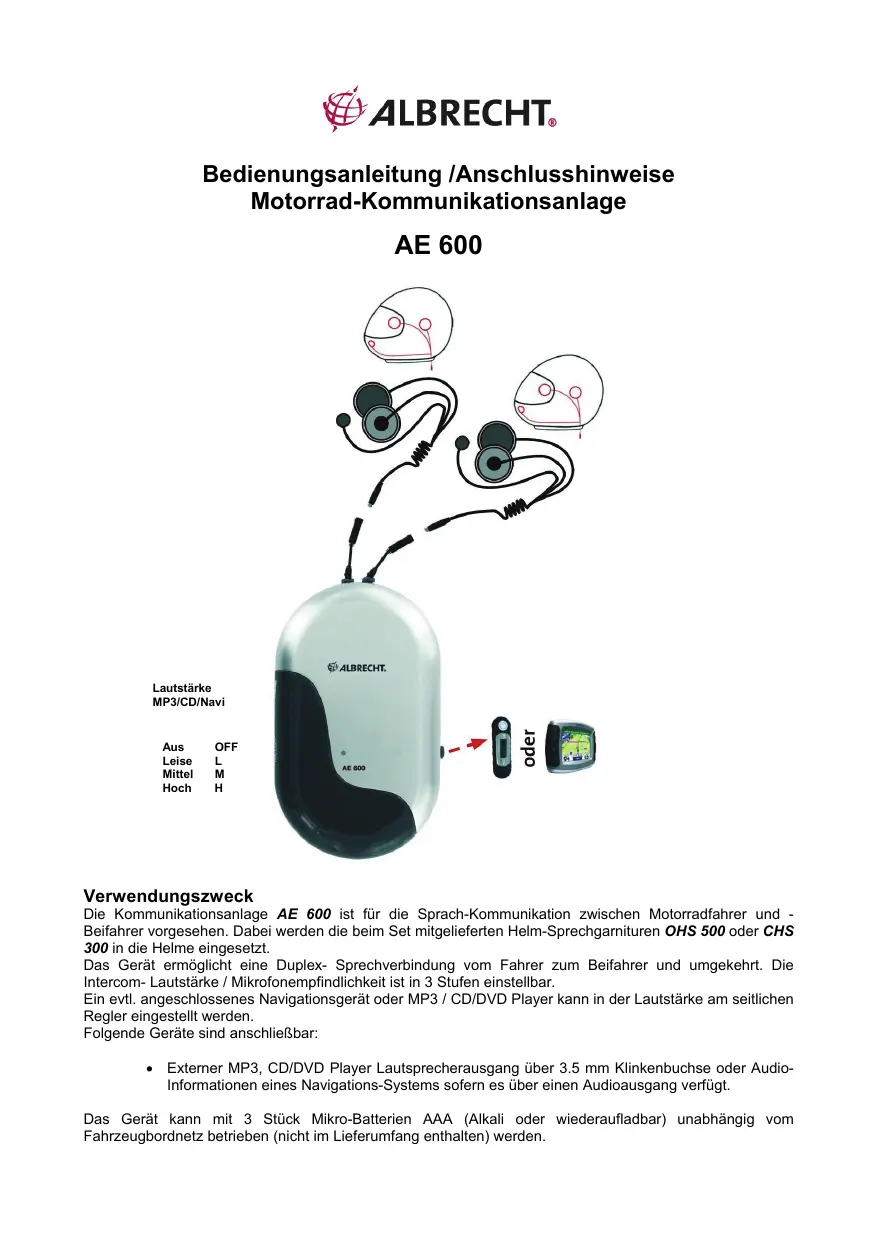

Bedienungsanleitung /Anschlusshinweise Motorrad-Kommunikationsanlage AE 600 Lautstärke MP3/CD/Navi UKW Radio Aus Leise Mittel Hoch OFF

Verwendungszweck Die Kommunikationsanlage AE 600 ist für die Sprach-Kommunikation zwischen Motorradfahrer und Beifahrer vorgesehen. Dabei werden die beim Set mitgelieferten Helm-Sprechgarnituren OHS 500 oder CHS 300 in die Helme eingesetzt. Das Gerät ermöglicht eine Duplex- Sprechverbindung vom Fahrer zum Beifahrer und umgekehrt. Die Intercom- Lautstärke / Mikrofonempfindlichkeit ist in 3 Stufen einstellbar. Ein evtl. angeschlossenes Navigationsgerät oder MP3 / CD/DVD Player kann in der Lautstärke am seitlichen Regler eingestellt werden. Folgende Geräte sind anschließbar:

• Externer MP3, CD/DVD Player Lautsprecherausgang über 3.5 mm Klinkenbuchse oder AudioInformationen eines Navigations-Systems sofern es über einen Audioausgang verfügt. Das Gerät kann mit 3 Stück Mikro-Batterien AAA (Alkali oder wiederaufladbar) unabhängig vom Fahrzeugbordnetz betrieben (nicht im Lieferumfang enthalten) werden. Normenkonformität: Die Motorrad-Kommunikationsanlage erfüllt die europäischen EMV-Normen der Richtlinie 2004/108/EG, wie EN 55022:2006, EN 55024:1998 mit A1 + A2(2003), die WEEE und RoHS Direktiven (in Deutschland Elektrogerätegesetz) und EN 60065:2002 mit A1 (2006) (elektrische Sicherheit) und trägt das CE- Zeichen. Anschluss für MP-3/DVD/CD oder Navigationssystem: Normstecker 3.5 mm Stereo (3). Die Lautstärke kann über den VOLUME-Regler (4) eingestellt werden. Eine Stereowiedergabe ist allerdings nicht möglich, beide Kopfhörer geben das gleiche Signal in Mono wieder. Einbau- und Anschlusshinweise Einsetzen der Helmsets: Die beiden Helmsets bestehen aus je zwei flachen, gepolsterten Hörern zum Einsetzen in den Motorradhelm, einem Mikrofon zum Anbringen in Mundnähe mit Schwanenhals. Achten Sie beim Anschließen der Kabel auf die Beschriftung an Ihrem Zentralgerät (2). Zur Montage dienen selbstklebende Klebe-Pads zum Einkleben der Hörer im Helm und bei der Sprechtaste ein längenverstellbares Klettband. Die Klebe-Pads haben auf der einen Seite (Schutzfolie abziehen) eine Klebefläche, auf der anderen Seite einen Klettverschluss, so dass die Hörer sehr leicht haften und immer wieder abgenommen und eingesetzt werden können. Montieren Sie die Hörer so im Helm, dass Sie noch einen geringen seitlichen Abstand zu den Ohren haben. Setzen Sie die Hörer jedoch nicht so ein, dass sie vollständig über den Ohren sitzen, denn dann können Sie eventuell das übrige Verkehrsgeschehen nicht mehr akustisch wahrnehmen (laut STVO dürfen Sie keine, beide Ohren akustisch voll abdichtende Kopfhörer benutzen, da Sie dann unter Umständen nicht mehr Hupen und andere Signale hören können). Beachten Sie bitte, dass Sie beim Einsetzen der Hörer keinerlei Veränderungen an dem Motorradhelm vornehmen. Es ist von der ECE Zulassung der Motorradhelme her nicht erlaubt, innerhalb des Helms Material abzutragen, um z.B. eine Vertiefung für den Hörer zu schaffen. Befestigen Sie das Mikrofon mit dem Schwanenhals so, dass das Mikrofon immer in Mundnähe positioniert ist. Vor Anpressen des Klebepads die Klebestelle gut säubern (z.B. mit Alkohol, keineswegs aber mit Lösungsmitteln). Drücken Sie die Klebestelle fest an, und beachten Sie, dass Klebe-Pads ihre endgültige Festigkeit erst nach einigen Stunden erreichen. Unterbringen des Geräts Der beste Unterbringungsplatz ist in einer Seitentasche des Tankrucksacks oder in einer Außentasche Ihrer Motorradkombination. Stromversorgung / Batterien einsetzen Setzen Sie 3 Micro-Batterien oder Akkus (AAA) in das Batteriefach polungsrichtig (siehe Markierungen) ein. Warnhinweise: Verwenden Sie nie aufladbare und nicht aufladbare Batterien gemischt. Benutzen Sie nur Batterien oder Akkus jeweils der gleichen Sorte, mischen Sie auch bitte nicht leere und volle Batterien. Verwenden Sie bei Akku-Betrieb nur welche, der neuesten Generation. Versuchen Sie nie normale Batterien zu laden (Explosionsgefahr). Entsorgen Sie gebrauchte Batterien nur bei den Sammelstellen im Fachhandel (achten Sie auf die unterschiedlichen Sammelbehälter für Batterien und Akkus). Batterien und Akkus sind Sondermüll, sie dürfen nicht mit dem normalen Hausmüll entsorgt werden. Werfen Sie keine Batterien oder Akkus ins Feuer, oder schließen Sie die Pole von Batterien oder Akkus kurz: es besteht Explosions- Brand- und Verletzungsgefahr. Bedienung Intercom: Zum Einstellen des Intercoms zwischen Fahrer und Beifahrer dient ein Schiebeschalter mit 4 Positionen (1). Die linke Position, Intercom Aus (OFF), Die Sprechverbindung wird über Kreuz aufgebaut: vom Fahrermikrofon zum Beifahrerhörer und umgekehrt. Von unten nach oben wählen Sie die 3 verschiedenen Intercom Einstellungen: Eine rote LED zeigt den eingeschalteten Zustand an. Position L (Low): Motorradbetrieb bei höheren Geschwindigkeiten. Die beiden Mikrofone sind so eingestellt, dass auch bei höheren Geschwindigkeiten eine Verständigung möglich ist. Die Einstellung berücksichtigt auch, dass Sie automatisch bei höheren Umgebungsgeräuschen lauter sprechen und verhindert eine damit verbundene Übersteuerung der Verbindung. Position M (Medium): Motorradbetrieb bei mittleren Geschwindigkeiten: Hier ist das Mikrofon empfindlicher, reagiert aber auch schon möglicherweise eher auf Nebengeräusche Position H (High): Hohe Empfindlichkeit, für langsame Geschwindigkeit oder im Stand Entsorgen des Geräts Nach den neuen EU Richtlinien dürfen defekte oder nicht mehr benötigte elektronische Geräte nicht mit dem normalen Hausmüll entsorgt werden, sondern können bei den kommunalen Sammelstellen abgegeben werden. Das Symbol auf dem Gerät weist darauf hin. Bevor Sie ein Gerät entsorgen, entnehmen Sie bitte die Batterien und geben diese getrennt bei den AltBatterie-Sammelstellen ab. © 2008 Alan Electronics GmbH www.alan-electronics.de / www.albrecht-online.de Service: Reparaturen und Ersatzteile: Technische Beratungs-Hotline: Fax Service-Download: service@alan-electronics.de, 06103 9481-22 0900 1234 222 (0.69 Euro/Minute aus dem deutschen Festnetz,

1.49 Euro/Min aus deutschen Mobilfunknetzen) ,

06103-9481-60 www.hobbyradio.de, www.alan-albrecht.info Operating manual / Hints for connection Motorbike communication system AE 600 Volume MP3/CD/Navi FM Radio OFF Low Middle M High
