BEDIENUNGSANLEITUNG 135.105 BARTSCHER

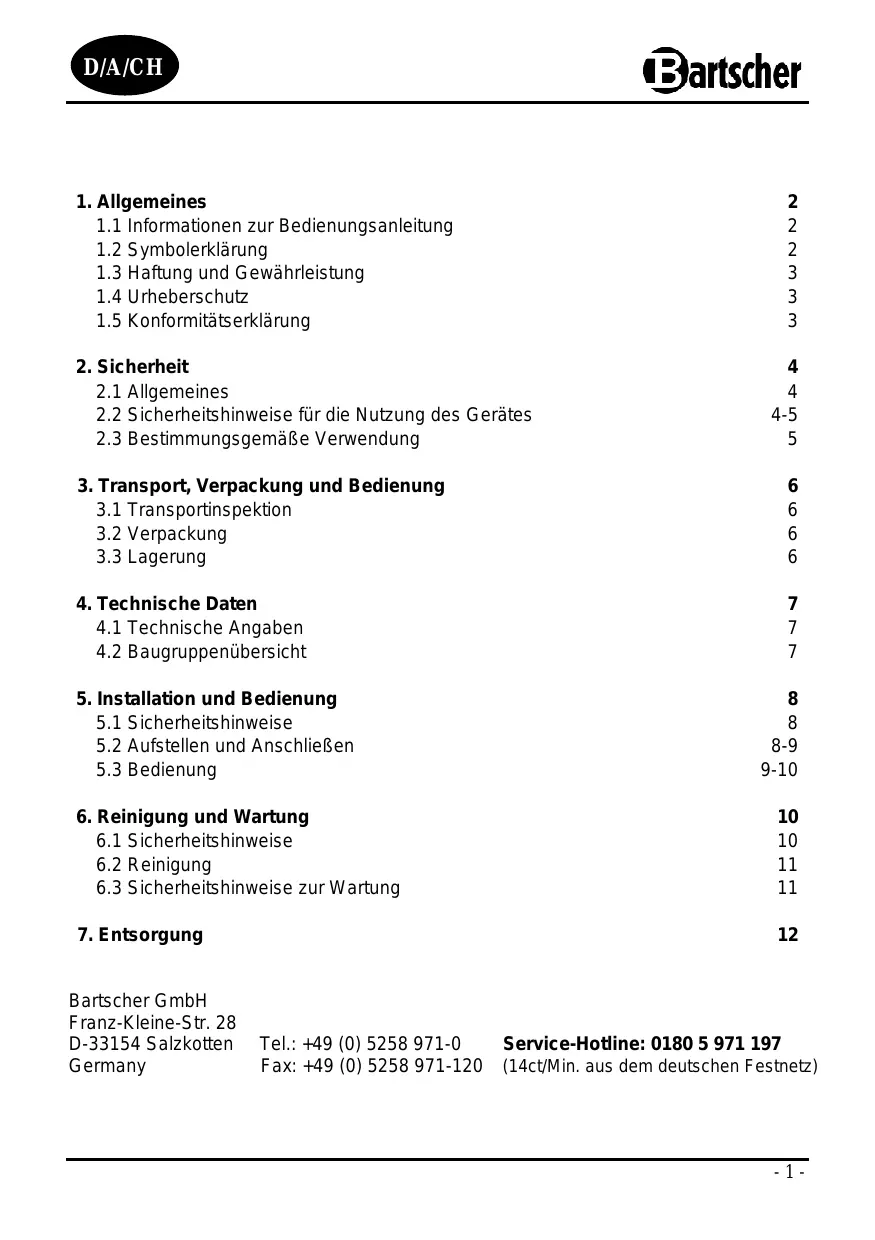

1.1 Informationen zur Bedienungsanleitung 2
1.2 Symbolerklarung 2
1.3 Haftung und Gewährleistung 3
1.4 Urheberschutz 3
1.5 Konformitätserklarung 3

2. Sicherheit 4

2.1 Allgemeines 4
2.2 Sicherheitshinweise für die Nutzung des Gerätes 4-5
2.3 Bestimmungsgemäß Verwendung 5

3. Transport, Verpackung und Bedienung 6

3.1 Transportinspektion 6
3.2 Verpackung 6
3.3 Lagerung 6

4. Technische Daten 7

4.1 Technische Angaben 7
4.2 Baugruppenübersicht 7

5. Installation und Bedienung 8

5.1 Sicherheitshinweise 8
5.2 Aufstellen und Anschlieben 8-9
5.3 Bedienung 9-10

6. Reinigung und Wartung 10

6.1 Sicherheitshinweise 10
6.2 Reinigung 11
6.3 Sicherheitseinweise zur Wartung 11

7. Entsorgung 12

Bartscher GmbH

Franz-Kleine-Str. 28

D-33154 Salzkotten

Germany

Tel.: [phone]

Fax: [phone]

Service-Hotline: [phone]

(14ct/Min. aus dem deutschen Festnetz)

1. Allgemeines

1.1 Informationen zur Bedienungsanleitung

These Bedienungsanleitung beschreiben the Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagework.

Die Kenntris und Beachtung aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.

Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

Die Bedienungsanleitung ist Produktbestandteil und in greifbarer Höhe des Gerätes zur Nutzung durch das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich aufzubewahren.

1.2 Symbolerklarung

Wichtige Sicherheits- und gerätechnische Hinweise sind in dieser Bedienungsanleitung durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle, Personen- und Sachschaufen zu vermeiden.

WARNING!

Dieses Symbol kennzeichnet Gefahren, die zu Verletzungen führen können. Halten Sie die angegebenen Hinweise zur Arbeitssicherheit unbedingt möglich ein und verhalten Sie sich in diesen Fällen weitere:vorsichtig.

WARNING! Gefahr durch elektrischen Strom!

Dieses Symbol macht auf Gefahren-Situationen durch elektrischen Strom aufmerksam. Bei Nichtbeachten der Sicherheitshinweise besteht Verletzungsgefahr oder Lebensgefahr.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben kann.

HINWEIS!

Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfrei Bedienung des Gerätes zu beachten sind.

1.3 Haftung und Gewährleistung

Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkennnisse und Erfahrungen zusammengestellt.

Die Übersetzungen der Bedienungsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler konnen wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Bedienungsanleitung.

Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestellooptionen oder auf Grund neuester technischer Änderungen u. U. von den hier beschrieben Erläuterungen und zeichnerischen Darstellungen abweichen. Bei Fragen wenden Sie sichitte an den Hersteller.

HINWEIS!

These Bedienungsanleitung ist vor Beginn aller Arbeiten am und mit dem Gerät, insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen! Für Schäden und Störungen, die sich aus der Nichtbeachtung der Bedienungsanleitung ergeben, übernimmt der Hersteller keine Haftung.

Die Bedienungsanleitung ist unmittelbar am Gerät und zugänglich für alle Personen, die am oder mit dem Gerät arbeiten, aufzubewahren. Technische Änderungen am Produkt im Rahmen der Verbesserung der Gebrauchseigenschaften und der Weiterentwicklung behalten wir uns vor.

1.4 Urheberschutz

Die Bedienungsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfaltigungen jeglicher Art und Form - auch auszugsweise - sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Freigabeerklarung des Herstellers nicht gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben vorbehalten.

HINWEIS!

Die inhaltlichen Angaben, Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt und unterliegen weiteren gewerblichen Schutzrechten. Jege missbrauchliche Verwertung ist strafbar.

1.5 Konformitätserklarung

Das Gerät entspricht den aktuellen Normen und Richtlinien der EU. Dies bescheinigen wir in der EG-Konformitäserkläragung. Bei Bedarf senden wir Ihnen gern die entsprechende Konformitäserkläragung zu.

2. Sicherheit

Dieser Abschnitt bietet einen Überblick über alle wichtigen Sicherheitsaspekte.

Zusätzlich sind in den einzelnen Kapiteln konkrete Sicherheitshinweise zur Abwendung von Gefahren gegeben und mit Symbolen gekennzeichnet. Darüber hinaus sind am Gerät befindliche Piktogramme, Schilder und Beschriften zu beachten und in ständig lesbarem Zustand zu halten.

Die Beachtung aller Sicherheitschinweise erhögt optimalen Schutz vor Gefährdungen und gewährleistet sicheren und störungsfreien Betrieb des Gerätes.

2.1 Allgemeines

Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es konnen jeder von diesen Gerät Gefahren ausgegeben, wenn es unsachgemäß oder nicht bestimmungsgemäß verwendet wird.

Die Kenntnis des Inhalts der Bedienungsanleitung ist eine der Voraussetzungen, um Sie vor Gefahren zu schützen, sowie Fehler zu vermeiden und somit das Gerät sicher und störungsfrei zu betrieben.

Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den Hersteller nicht ausdrücklich genehmigt worden sind.

Das Gerätarf nur in technisch einwandfreiem und betriebssicherem Zustand betriebenen werden.

2.2 Sicherheitshinweise für die Nutzung des Gerätes

Die Angaben zur Arbeitssicherheit beziehen sich auf die zum Zeitpunkt der Herstellung des Gerätes gültigen Verordnungen der Europäischen Union.

Wird das Gerät gewerblich genutzt, ist der Betreiber verpflichtet, während der gesamten Einsatzzeit des Gerätes die Übereinstimmung der benannten

Arbeitssicherheitsmaßnahmen mit dem aktuellen Stand der Regelwerke festzustellen und neue Vorschriften zu beachten. Außenhalb der Europäischen Union sind die am Einsatzort des Gerätes geltenden Arbeitssicherheitsgesetze und regionalen Bestimmungen einzuhalten.

Neben den Arbeitsssicherheitshinweisen in dieser Betriebsanleitung sind die für den Einsatzbereich des Gerätes allgemein gültigen Sicherheits- und Unfallverhütungsvorschriften sowie die geltenden Umweltschutzbestimmungen zu beachten und einzuhalten.

ACHTUNG!

O Dieses Gerät ist nicht bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für die Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
○ Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
o Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Bedienungsanleitung mit ausgehändigt werden.
○ Alle Personen, die das Gerät benutzen, müssen sich an die Angaben in der Bedienungsanleitung halten und die Sicherheitshinweise beachten.
Das Gerät nur in geschlossenen Räumen betreiben.

2.3 Bestimmungsgemäß Verwendung

Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Bedienungsanleitung gewährleistet.

Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifizierten Kundendienst vorzunehmen.

Der Drink-Mixer ist nur zum Zubereiten von Cocktails, Milchshakes, Smoothies, Saucen, Puree bestimmt.

ACHTUNG!

Jede über die bestimmungsgemäß Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß.

Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.

Für alle Schäden bei nicht bestimmungsgemäß Verwendung haftet allein der Betreiber.

3. Transport, Verpackung und Lagerung

3.1 Transportinspektion

Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prufen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegennehmen.

Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten.

Verdeckte Mängelsofar nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden konnen.

3.2 Verpackung

Werfen Sie den Umkarton Ihres Geräts nicht weg. Sie benötigen ihn eventuell zur Aufbewährung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an unsere Service-Stelle senden müssen. Entfern den Sie vor der Inbetriebnahme das äußere und innere Verpackungsmaterial vollständig vom Gerät.

HINWEIS!

Falls Sie die Verpackung entsorgen möchen, beachten Sie die in ihrem Land geltenden Vorschriften. Führren Sie wieder verwertbare Verpackungsmaterialien dem Recycling zu.

Bitte prufen Sie, ob das Gerät und das Zubehör vollständig sind. Falls irgendwelche Teile fehlen sollenn, behmen Sieitte mit unserem Kundenservice Kontakt auf.

3.3 Lagerung

Packstücke bis zur Installation verschlüssen und unter Bechtung der außen angebrachten Aufstell- und Lagermarkierung aufbewahren.

Packstücke nur unter folgenden Bedingungen lagern:

• Nicht im Freien aufbewahren.
• Trocken und staubfrei aufbewahren.
• Keinen aggressiven Medien aussetzen.
  Vor Sonneneinstrahlung schützen.
• Mechanische Erschütterungen vermeiden.
• Bei längerer Lagerung (> 3 Monate) regelmäßig allgemeinen Zustand aller Teile und der Verpackung kontrollieren. Bei Erfordernis auffrischen oder erneuern.

4. Technische Daten

4.1 Technische Angaben

Bezeichnung	Drink-Mixer
Artikel-Nr.:	135.105
Ausführung:	Gehäuse Stahlblech lackiert, Becher, Mixstab und Mixscheiben aus Edelstahl
Geschwindigkeitsstufen:	2
Anschlusswert:	230 V ~ 50 Hz 400 W
Abmessungen:	B 160 x T 205 x H 500 mm
Mixbecher:	Inhalt: 950 ml; Fülllenge: max. 650 ml
Gewicht:	6,22 kg

Technische Änderungen vorbehalten!

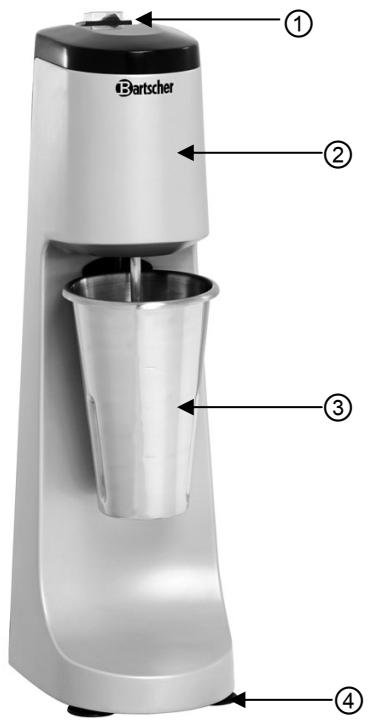

4.2 Baugruppenübersicht

① Schalter mit 2 Geschwindigkeitsstufen
O-AUS
I - langsam
II - Schnell
② Gehäuse
③ Mixbecher mit max. 650 ml Füllmenge.
④ Saugnäpfe

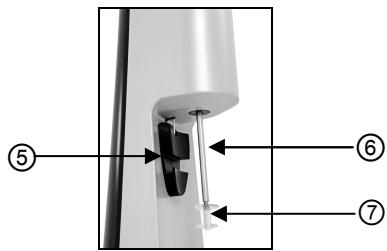

⑤ Becherhalter
⑥ Mixstab zum Mixen und Aufschäumen von Geträngen.
⑦ Mixscheiben

5. Installation und Bedienung

5.1 Sicherheitshinweise

WARNING! Gefahr durch elektrischen Strom!

Das Gerätarf nur an ordnungsgemäß installierten Einzelsteckdosen mit Schutzkontakt betriebenen werden.

Den Stecker nicht am Kabel aus der Steckdoseziehen.

Das Netzkabelarf nicht mitheiten Teilen in Berührungkommen.

• Achten Sie darauf, dass das Kabel nicht mit Wärmequellen bzw. scharfen Kanten in Berührung kommt. Kabel nicht vom Tisch oder von der Theke herunter hängen halten.
• Benutzen Sie diese Gerät nicht, wenn es nicht korrekt Funktioniert, beschädigt oder zu Boden gefallen ist.
• Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese können eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personenschäden führen, zudem erlischt die Gewährleistung.
• Kabel nicht über Teppichstoff oder andere Wärmeisolierungen verlegen. Kabel nicht abdecken. Kabel von Arbeitsbereichen fernhalten und nicht in Wasser eintauchen.
  Gerät während des Betriebes nicht bewegen und nicht umkippen.

WARNING! Gefahr durch elektrischen Strom!

Gerät kann bei unsachgemäß Installation Verletzungen verursachen!

Vor Installation Daten des örtlichen Stromnetzes mit technischen Angaben des Gerätes vergleichen (siehe Typenschild).

Gerät nur bei Übereinstimmung anschließen!

Sicherheitshinweise beachten!

5.2 Aufstellen und Anschlieben

• Packen Sie das Gerät aus und entfern den Sie sãmtliches Verpackungsmaterial.
• Stellen Sie das Gerät auf einen ebenen, sicheren Platz, der das Gewicht des Gerätes aushält und trocken ist.
• Stellen Sie das Gerät niemals auf einen brennbaren Untergrund (z.B.: Tischdecke, Teppich, etc.).

• Das Gerät nicht in der Höhe von offenen Feuerstellen, Elektroifen, Heizöfen oder anderen Hitzequellen aufstellen.

• Der Steckdosenstromkreis muss mit mindestens 16A abgesichert sein. Anschluss nur direkt an eine Wandsteckdose; Verteiler oder Mehrfachsteckdosen)durfen nicht verwendet werden.

• Gerät so aufstellen, dass der Stecker zugänglich ist, damit das Gerät bei Bedarf schnell vom Netz getrennt werden kann.

5.3 Bedienung

• Reinigen Sie das Gerät vor dem Gebrauch (siehe 6.2 „Reinigung").
  Schlieben Sie den Netzstecker des Gerätes an eine geerdete Einzelsteckdose an.
• Sicherstellen, dass sich der Schalter in der Position „O“ befindet.
• Füllen Sie die gewünschten Zutaten in den Mixbecher.

ACHTUNG!

Beim Aufüllen des Mixbechers darauf auf achten, dass die Markierung für die maximale Fülldamage (obere Markierung, ca. 650 ml) nicht überschritten wird. Füllen Sie nicht zu weniger Zutaten in den Mixbecher, sonst werden diese vom Mixstab nicht erreicht. Untere Markierung (ca. 200 ml) des Mixbechers beachten!

• Mixbecher am Gerät anbringen. Sicherstellen, dass sich der obere Rand des Mixbechers fest auf dem Becherhalter befindet, nur so ist der Kontakt des Mixbechers zum Mikroschalter gewährleistet.

ACHTUNG!

Benutzen Sie nur den mitgelieferten Behälter!

• Wenn Sie sichere sind, dass der Mixstab fest auf dem Becherhalter sitzt, können Sie den Drink-Mixer nun mit dem Schalter in Betrieb setzen. Stellen Sie den Schalter immer zuerst auf die Geschwindigkeitsstufe „I" (langsam) und wechseln Sie dann auf die Geschwindigkeitsstufe „II" (schnell).

WARNING! Verletzungsgefahr!

Führn Sie niemals Höhe, Löffel oder andere Utensilien in den Mixbecher während des Betriebes ein!

Nichtbeachten der Hinweise kann zu schweren Verletzungen oder Schnittwunden durch den Mixstab führen, sowie Beschädigungen des Gerätes verursichen.

• Mixen Sie das Getränk, bis die gewünschte Konsistenz erreicht ist (1-2 Minuten).

• Wenn das Getränk gut gemixt ist, Schalter in „O“ (AUS) Position zurückschalten und den Mixbecher durch leichtes Anheben von dem Becherhalter abnehmer.

• Den Inhalt des Mixbechers in Gläser füllen und die Geträne servieren.
• Trennen Sie das Gerät von der Steckdose (Netzsteckerziehen!), wenn es nicht mehr benutzt wird.

Hinweise und Tipps

Die meisten Getränke können in weniger als zwei Minuten gemixt werden.
- Verwenden Sie zur Zubereitung von Fruchtgetränen keine ganzen Früchte, sondern zerkleinertes oder puriertes Obst.
- Der Mixbecher muss immer bis zur Mindestfällmengen-Markierung gefällt sein, damit die Flüssigkeit den Mixstab erreicht.
- Wenn Sie sehr dunnflüssige Getränke zubereiten, achten Sie besonderss darauf, die maximale Füllmengen-Markierung nicht zu überschreiben, um ein Überlaufen des Mixbecherinhaltes während des Mixens zu vermeiden.
Die besten Ergebnisse erzielen Sie mit möglichst kalten Zutaten. Milchmixgetränke schmecken am besten, wenn sie mit eiskalter Milch zubereitet werden. Je kälter die Milch,esto dickflüssiger und schaumiger wird das Getränk.
- Sirupe und Pulver sollenen immer erst unmittelbar vor dem Mixen hinzugeführst werden, damit sie nicht auf den Boden des Mixbechers sinken.
- Fullen Sie immer erst die flüssigen, dann die festen Zutaten in den Mixbecher.
- Beginnen sie den Mixvorgang auf der Stufe „I" (langsam), bevor Sie die Geschwindigkeit auf „II" (schnell) erhöhen.
- Der Drink-Mixer ist zum Zerkleinern von Eis nicht geeignet. Verwenden Sie bereits zerkleinertes Eis für Getränke, die Eis erfordern.

6. Reinigung und Wartung

6.1 Sicherheitschinweise zur Reinigung

o Vor der Reinigung sowie vor Reparaturen Gerät von der Steckdose trennen (Netzsteckerziehen!) und abkühlen halten.
Keine atzenden Reinigungsmittel verwenden und darauf achten, dass kein Wasser in das Gerät eindringt.
Um sich vor Stromschlagen zu schützen, Gerät, Kabel und Netzstecker niemals in Wasser oder andere Flüssigkeiten eintauchen.

ACHTUNG!

Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl geeignet. Verwenden Sie dazu kein den Druckwasserstrahl, um diese Gerät zu reinigen!

6.2 Reinigung

Reinigen Sie das Gerät regelmäßig.
Um den Mixstab zu reinigen, setzen Sie den Mixbecher gefüllt mit ca. 250 ml warmer Wasser-Spülmittellösung in das Gerät ein und stellen Sie den Schalter für ca. 30 Sekunden auf die Geschwindigkeitsstufe „I" (langsam). Bringen Sie den Schalter in Position „O" (AUS) und schütten Sie die Lösung weg. Wiederholen sie den Vorgang noch einmal nur mit warmem Wasser, um den Mixstab auszuspüssen. Trocknen Sie den Mixstab mit einem weichen trockenen Tuch ab.
Den Mixbecher mit warmem Wasser ausspulen und abtrocknen.
Zur gründlichen Reinigung konnen Sie den Mixbecher und die Mixscheiben auch in die Geschirrspulmaschine geben. Nehmen Sie die Mixscheiben zu dieserwck von dem Mixstab ab (gegen den Uhrzeigersinn drehen).

HINWEIS!

Der Mixbecher und die Mixscheiben sind spülmaschinengeignet!

O Das Gehäuse des Gerätes mit einem weichen feuchten Tuch abwischen und anschließend gut abtrocknen.
○ Verwenden Sie ausschließlich ein weiches Tuch und benutzen Sie niemals irgendeine Art von groben Reinigern, welche das Gerät zerkratzen könnte.
- Nach der Reinigung sollenen Sie ein weiches, trockenes Tuch zum Trocknen und Polieren der Oberfläche einsetzen.

6.3 Sicherheitshinweise zur Wartung

Die Netzanschlussleitung von Zeit zu Zeit auf Beschädigungen überprüfen. Gerä niemals benutzen, wenn das Kabel beschädigt ist. Wenn das Kabel Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden.
o Bei Schaden oder Störungen wenden Sie sich an ihren Fachhändler oder an unseren Kundendienst.
Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter Verwendung von Original-Ersatz- und Zubehörteilen ausgeführrt werden. Versuchen Sie niemals, selbst an dem Gerät Reparaturen durchzuführen.

7. Entsorgung

Altgeräte

Das ausgediente Gerät ist am Ende seiner Lebensdauer entsprechend den nationalen Bestimmungen zu entsorgen. Es empfeht sich, mit einer auf Entsorgung spezialisierten Firma Kontakt aufzunehmen, oder sich mit der Entsorgungsabteilung ihrer Kommune in Verbindung zu setzen.

WARNING!

Damit der Missbrauch und die damit verbundenen Gefahren ausgeschlossen sind, machen Sie Ihr Altgerät vor der Entsorgung unbrauchbar. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.

HINWEIS!

Für die Entsorgung des Gerätes beachten Sie die in Ihrm Land und in Ihrer Kommune geltenden Vorschriften.

Bartscher GmbH

Franz-Kleine-Straße 28

D-33154 Salzkotten

Germany

Service-Hotline: [phone]

(14ct/Min. aus dem deutschen Festnetz)
