BEDIENUNGSANLEITUNG PW-4130M 1300VA MNGT UPS TRUST

A: Ein-/Ausschalter
B: Bei Wechselsstrom: leuchtet grun
Bei Akkubetrieb:,GLINT grun
C: Bei Wechselstrom: Ladeniveau wird angezeigt
Bei Akkubetrieb: Akkuleistung wird angezeigt
D: Fehleranzeige

E: Serieller und USB-Anschluss
F: Schutzschalter
G: Lüfter
H: Überspannungsschutz für Modem-/Telefonleitung
I: AC-Ausgang
J: AC-Eingang

Beschreibung der LED-Anzeigen und hörbarer Alarmsignale

Leucht-anzeige	Ton	Aus-gang	Lade-vorgang	Beschreibung	Was tun?
-	-	Nein	Ja	USV-Anlage ist aus	Schalten Sie die USV-Anlage zur Verwendung ein.
-	Piepton alle 2 Sekunden	230 V	Ja	Akku fehlerhaft	Wechseln Sie den Akku aus.
B Grün - ständig	-	230 V	Ja	Normaler Gebrauch	-
B Grün - blinkend	Piepton alle 10 Sekunden	230 V	Nein	Akkubetrieb	Speichern Sie Ihr Daten und fahren Sie ihren Computer herunter.
B Grün - blinkt schnell	Piepton jeder Sekunde	230 V	Nein	Akku ist fast leer	Speichern Sie umgehend Ihr Daten und fahren Sie ihren Computer herunter.

BENUTZER HANDBUCH

D Rot - EIN	Standi- ger Piepton	Nein	Nein	Überspannung der USV-Anlage	Entfernen Sie eine Gerte und setzen Sie den Schutzschalter zurück. Schalten Sie die USV-Anlage aus und warten Sie 2 Minuten. Schalten Sie sie wieder ein.
				Niedrige Akkuspannung	Schließen Sie keine Belastung an. Laden Sie den Akku acht Stunden auf oder wechseln Sieihn aus.
				Interner Fehler	Wenden Sie sich an ihren Handler.

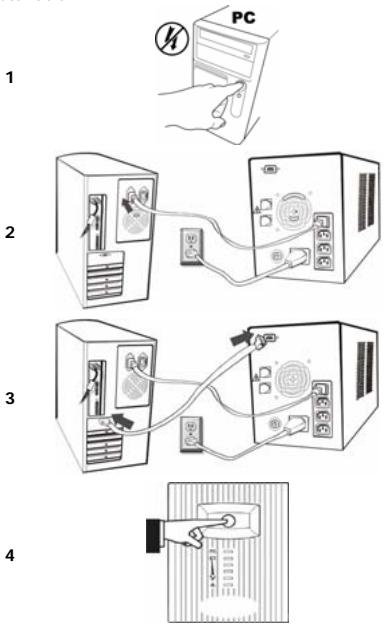

Installation

Schalten Sie den Computer aus.

SchlieBen Sie die Schleife über das Stromkabel an.
SchlieBen Sie das AC-Stromkabel an.
Die USV-Anlage wird aufgeladen.

Es wird empfohlen, die Anlage vor dem Akkubetrieb 8 Stunden aufzuladen!

Schlieben Sie das serielle oder USB-Kabel an. (Für die USB-Erkennung müssen Sie über Administratorrechte verfügen.)

Schalten Sie die USV-Anlage ein.

5

Schalten Sie den Computer ein.

DE

6

Legen Sie die CD-ROM in den PC ein.

7

Eingabe: 511C1-01220-0100-478DF2A

Geben Sie genau dasselbe ein.

Weiter (Next).

Befolgen Sie zur Fertigstellung der Installation die Anweisungen auf dem Bildschirm.

Starten Sie das System bei Fertigstellung neu.

10

Klichen Sie mit der rechten Maustaste auf das

Symbol in der Taskleiste.

Überprüfung starten (Start Monitor)

11

Die USV-Anlage wird automatisch erkannt.

12

Klichen Sie auf , bis es nicht mehr weiter gehen.
Klichen Sie auf LINE-INT, um den USV-Status anzuzeigen.

Lesen Sie die Anleitung auf der CD für Details.

Fertig stellen

Schutz fur Telefonleitung

Schlieben Sie die eingehende Telefonleitung an, IN" an.

Schlieben Sie ein Telefonkabel vom Ausgang, OUT" an ein Modem an.

Die USV-Anlage hat keine DFU-Funktion!

Wichtige Hinweise

Entladen Sie den Akku alle 3 Monate vollständig und laden Sie hin dann wieder auf, um die Lebensdauer des Akkus zu verlangern.
Die Backup-Zeit der USV-Anlage hangt von den angeschlossenen Geräten und dem Akkuzustand ab
Der Akku kann sich selbst entladen. Es kann passieren, dass die Akkulestigung bei Entnahme aus der Verpackung bereits niedrig ist. Laden Sie die USV-Anlage vor Verwendung 8 Stunden auf.
Wen the USV-Anlage nicht von der Software gefunden wird, lesen Sie den Anhang D der Anleitung auf der CD.
Schutzschalter zurücksetzen: (1) Entfernen Sie eine Geerte von der USV-Anlage; (2) schiben Sie den Schutzschalter zurück.
Wechseln Sie den Akku aus: Falls es notwendig ist:

Ziehen Sie den Netzstecker

Öffnen Sie die vordere Abdeckung

Entfernen Sie das Gehäuse

Entfernen Sie die Kabel vom Akku Wechseln Sie den Akku aus

Technische Spezifikationen
Art der USV-Anlage		Line-interaktiv Anlage
Ausgangsleistung		1300 VA/600 W
Eingang:		230 V
	Spanningsbereich	170 ~ 280 V
	Frequenz	47-63 Hz
Ausgang		230 V
	Frequenz	50 oder 60 Hz
	Frequenzregulierung	+/- 1 Hz
Schutz vor Spitzenstrom [J]		Max. 150
Max. Spitzenstrom [Amp]		6500 A
Übertragungszeit (Standard)		Weniger als 3 ms
Akku	Akkutyp und Anzahl	CSB GP1270(F2), 12V/ 7AH
		2 Stück
	Backup-Zeit (Min.)	38 ~ 70
	Ladezeit	8 Stunden auf 90% nach vollständiger Entladung
Umgebung	Betriebsumgebung	0 - 40°C, 0-90% relative Feuchtigkeit
	Gerauschpegel	< 40 dB
Gewicht		13,8 kg

Sicherheit

• Warnung: Dieses Produkt enthalt versiegelte Bleibatterien.

Sie konnen bei unsachgemäß Entsorgung giftinge Stoffe in die Umwelt abgeben.

Sie müssen ordnungsgemäß entsorgt werden. Erkundigen Sie sich bei den ortlichen Behörden.

Ein Kurzschluss der Batterie(n) kann zu Verbrennungen, Feuer oder Explosionen führen.

Die Batterien durren nicht auseinander gebaut, durchbohr oder hohen Temperatren ausgesetzt werden.

Atzende und giftinge Stoffe konnen freigesetzt werden und zu Verletzungen führen.

• Der Ableitstrom dieser USV-Anlage betragt weniger als 0.5mA , so dass Sie sie bedenkenlos verwenden können.

BENUTZER HANDBUCH

• Der Leckstrom der USV-Anlage mit angeschlossenen Geräten darf 3,5 mA nicht übersteigen.
• Offnen Sie das Gerät nicht und führen Sie keine Reparaturen an thisem Gerät aus.
• Ziehen Sie vor Reinigung des Gerats den Netzstecker.
• Halten Sie das Gerät von Flüssigkeiten, wie z. B. Wasser, fern.
• Verwendten Sie das Gerat nicht in Kombination mit nicht computerverwandten Produkten, wie medizinischen Geraten, Mikrowellen, Staubsauergen usw.
• Stellen sie sichere, dass die USV-Anlage auf stabilem Untergrund stehen, wie z. B. auf dem Schreibtisch oder Boden.
• Verwenden Sie für das Gerät IMMER eine geerdete Steckdose.
• SchlieBen Sie keine Steckdosenleiste an die USV-Anlage an.
  Um Überhützung vorzubeugen, dar die USV-Anlage niemals abgedeckt werden. Stellen Sie die USV-Anlage nicht in der Höhe von Warmequellen, wie z. B. der Sonne, Heizungen usw., auf.
  Die Ausgange konnen unter Hochspannung stehen, auch wenn das Gerat ausgeschaltet ist.
• Stellen Sie die USV-Anlage mindestens 20 cm von Ihrrem Bildschirm halten auf.
• Stellen Sie den Akku nicht in die Nähe von Feuer; er konnte explodieren.
  Den Akku nie durchbohren.
• Der Akku darf nicht geöffnet oder beschadigt werden. Durch Offnen oder Beschädigten des Akkus kann Batteriesäure frei gesetzt werden, die für Haut, Augen und Umwelt schadlich ist.
• Erkundigen Sie sich bei den zuständigen Behörden, wie Sie den leeren Akku entsorgen können.
• Am Lüfter in der USV-Anlage kann sich nach einiger Zeit Staub absetzen. Schalten Sie die USV-Anlage aus undziehen Sie den Netzstecker. Entfernen Sie anschliebend zur besseren Ventilation und längeren Lebensdauer des Gerats den Staub mit einer weichen Bürste.
• Stecken Sie während des Betriebs keine Gegenstände in den Luftur, da dadurch der Luftur, die USV-Anlage oder der entsprechende Gegenstand beschäftigt werden konnte.
