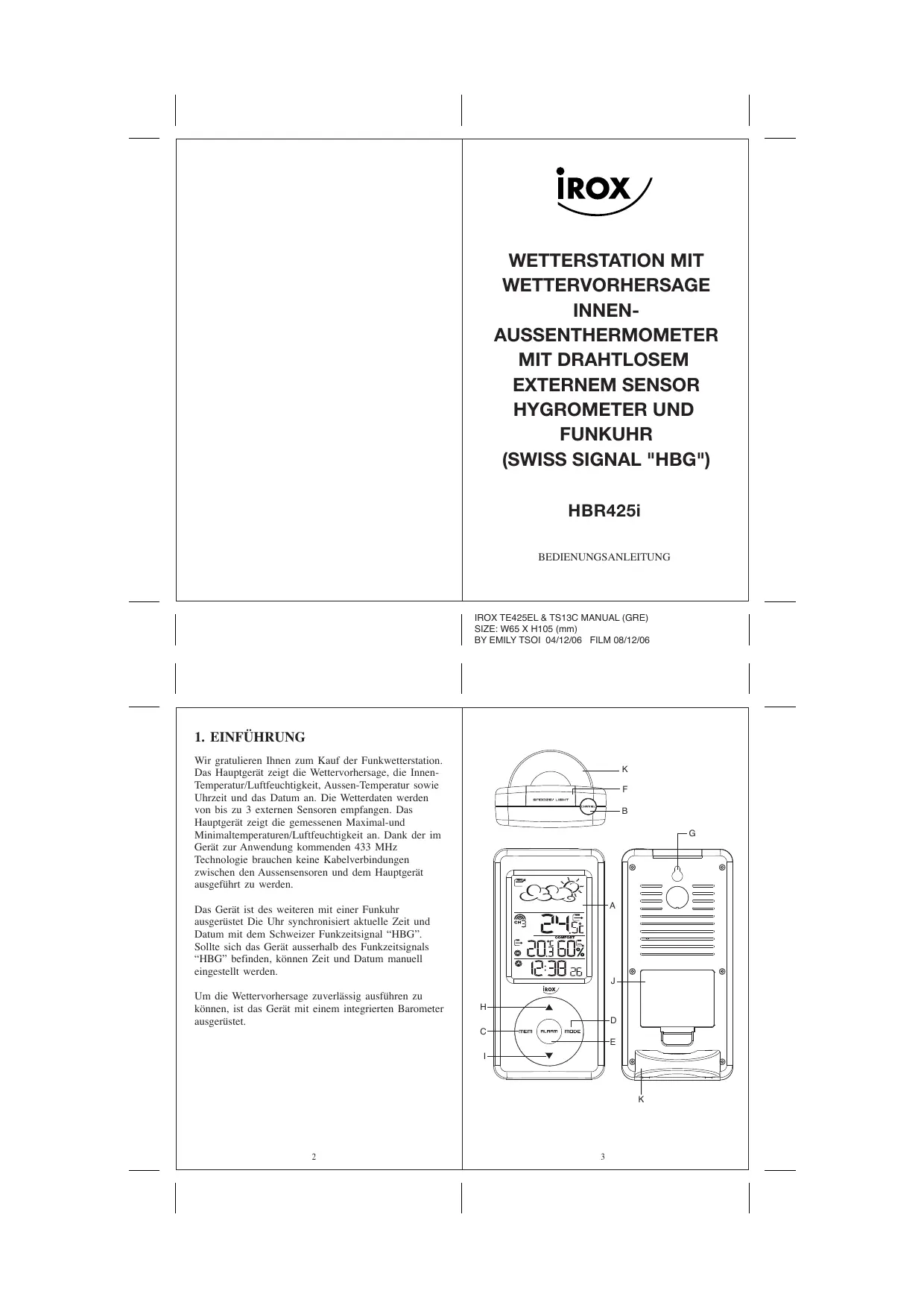

BEDIENUNGSANLEITUNG HBR425I IROX

BEDIENUNGSCANLEITUNG

IROX TE425EL & TS13C MANUAL (GRE) SIZE: W65 X H105 (mm)

BY EMILY TSOI 04/12/06 FILM 08/12/06

1. EINFUHRUNG

Wir gratulieren Ohnen zum Kauf der Funkwetterstation. Das Hauptgerät zeit die Wettervorhagesage, die Innentemperature/Luftfeuchtigkeit, Aussen-Temperatur sowie Uhrzeit und das Datum an. Die Wetterdaten werden von bis zu 3 externen Sensoren empfangen. Das Hauptgerät zeit die gemessenen Maximal-und Minimaltemperaturen/Luftfeuchtigkeit an. Dank der im Gerät zur AnwendungCOMMenden 433MHz Technologie brauchen keine Kabelverbindungen zwischen den Aussenensensoren und dem Hauptgerät ausgeführct zu werden.

Das Gerät ist des weiteren mit einer Funkuhr ausgerüstet Die Uhr synchronisiert aktuelle Zeit und Datum mit dem Schweizer Funkzeitsignal "HBG". Sollte sich das Gerät ausserhalb des Funkzeitsignals "HBG" befinden, konnen Zeit und Datum manuell eingestellt werden.

Um die Wettervorhorsage zuverlüssig ausführten zu konnen, ist das Gerät mit einem integrierten Barometer ausgerüstet.

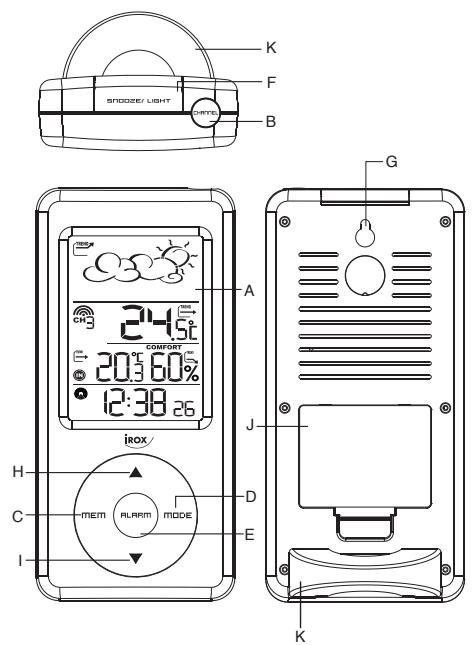

A ANZEIGE

B [CHANNEL] TASTE

Wahl't Kanal fur externen Sensor

C [MEM] TASTE

Maximum/Minimum-Temperaturanzeige

D [MODE] TASTE

Umschalten der Anzeigemodi und Bestätigung der

Eingaben bei der Einstellung der Anzeigewerte

E [ALARM] TASTE

Anzeigen und Einstellen der Alarmzeit

F (SNOOZE / LIGHT) TASTE

Aktiviert die Schlummerfungtion bei Alarm oder

die Hintergrundbeleuchtung

GAUFHÄNGE-ÖSE

Zur Wandaufhängung des Empfangsgerätes

H [▲] TASTE

Anzeige aufwarts einstellen

I [▼] TASTE

Anzeige abwarts einstellen

J BATTERIEFACH

K HERAUSZIEHBARER STANDFUSS

4

MERKMALE DER SENDEEINHEIT

A LED-INDIKATOR

Blinkt während der Sendung der Temperaturdaten

kurz auf.

B BATTERIEFACH

Einstellen der Sendeeinheit auf einen Kanal

(1, 2 oder 3).

E HALTER FÜR WANDAUFHÄNGUNG

F°C/°FTASTE

Nicht bei allen Geräten vorhanden

5

2. INBETRIEBNAHME

2a) BITTE VOR DEM EINSATZ BEACHTEN

Beachten Sieitte die folgendenHinweise,um einen optimalen Betrieb der Geräte zu gewährleisten:

1. Weisen Sie jeder externen Sendeeinheit einen eigenen Kanal zu.
2. Legen Sie zuerst die Batterien in die Sendeeinheiten ein und drücken Sie [RESET]. Danach legen Sie die Batterien in die Empfangseinheit ein.
3. Plazieren Sie die Empfangseinheit und Sendeeinheit innerhalb von 1 Meter zueinander und warten Sie bis der Messwert auf der Anzeuge erscheidt.
4. Stellen Sie danach die Empfangseinheit und die externen Sendeeinheiten innerhalb der möglichen Reichweite der Geräte auf, d.h. in einem Umkreis von max. 30 Metern.

Beachten Sie, dass die tatsächliche Reichweite der Sender von den jeweils verwendeten Baumaterialien der Gebäude sowie der jeweiligen Position der externen Sendeeinheit abhängt und durch externe Einflüsse (diverse Funksender und andere Störquellen) die mögliche Distanz gegenüber den 30 Metern stark reduziert wird. In solchen Fällen empfehlen wir, sowohl für den Sender und den Empfänger andere Positionen zuuchen. Manchmal reicht schon ein Verschieben um weniger Zentimeter!

Obwohl die externen Sendeeinheiten wetterfest sind, sollen den diese nicht an Orten platzieren, wo diese direkter Sonneneinstrahlung, Regen oder Schnee ausgesetzt sind.

2b) VORBEREITUNG DER EXTERNEN SENDEEINHEITEN

1. Nehmen Sie die Batteriefachabdeckung ab.
2. Stellen Sie den gewünschten Kanal mittels des Schiebeschalters ein.

6

1. Setzen Sie 2 Batterien (1,5V, UM-3 oder große "AA") den jeweiligen Polaritäten entsprechend ein.
2. Drucken Sie die RESET Taste (z.B. mit einer Büroklammer).
3. Schrauben Sie die Batteriefachabdeckung wieder auf.

2c) VORBEREITUNG DER EMPFANGSEINHEIT

1. Offnen Sie vorsichtig den Deckel des Batteriefaches.
2. Setzen Sie 2 Batterien (1,5V, UM-3 oder Höhe "AA") den jeweiligen Polaritäten entsprechend ein.
3. Schlieben Sie das Batteriefach wieder.

2d) WANDAUFHÄNGUNG ODER TISCHAUFSTELLUNG

Die Empfangseinheit ist mit einem Standfuss ausgeristet, der zur Aufstellung an der Unterseite einrastet und das Gerat damit auf einer ebenen Flache aufgestellt werden kann.

2e) BATTERIE "LEER" ANZEIGE

Wenn es Zeit wird die Batterien durch Neue zu ersetzen, wird jeweils ein Indikator [ ] hinter den Anzeige der Uhrzeit (Batterien Empfangseinheit) oder AussenTemperatur (Batterien Sendeeinheit) angezeigt.

2f) EINSTELLEN DES EXTERNEN SENSORS - TEMPERATUR - UND FUNKUHR

a. Sobald sich die Batterien im Aussenensor befinden, beginnt dieser mit der Übertragung der Messwerte in Intervallen von ca. 45 Sekunden. Auch das Hauptgerät sich nach Signalen (ca. 2 Minuten lang), sobald die Batterien eingelegt werden.

Das Hauptgerät passst die Messwerte um die 45

Sekunden automatisch an.

7

b. Wenn innerhalb von 2 Minuten keine Sensorsignale empfangen werden, dann erscheidt ( · , C) auf dem Display. Betätigten Sie die [Taste, um eine Suche nach den Signalen des externen Sensors zu erzwingen. Auf diese Weise konnen Sie Empfangs- und Sendesignal zwischen Aussensensor und Hauptgerät synchronisieren.
c. Wird das "HBG" Zeitsignal empfangen, erscheinen automatisch Zeit und Datum auf dem Display. Wiederholten Sie bei Abweichungen o. a. Schritte (manuelle Suche).°C

3. WETTERMORHERSAGE

Die Empfangseinheit errechnet aufgrund der barometrischen Luftdruckänderung die Wetterentwicklung für dieCOMMenden 12-24Stunden und zeit diese mit folgenden Symbolen an:

Symbole auf dem Display
Prognose	Sonnig	Leicht bewölkt	Bewölkt
Symbole auf dem Display
Prognose	Regnerisch	Starker Regen	Schnee

8

3b) BITTE BEAuchtEN SIE FOLGENDES:

1. Nach Inbetriebnahme der Wetterstation ist kein Einstellen des aktuellen Luftdrucks erforderlich, das Gerät wird in den folgenden Stunden aus den Luftdruckänderungen eine Wettervorhorsage errechnen.
2. Bei langen stabilen Wetterlagen wird eine Wettervorhorsage stark erschwert. Eine Wetter-Symboländerung am Display kann zum Teil länger als erwünscht dauern.
3. Die Wettervorhersage wird ausschiesslich anhand barometrischer Luftdruckänderungen errechnet.
4. Die Wahrscheinlichkeit der Wetttervorherrsage liegt bei etwa 70% und gilt für einen Umkreis von 20-30 Kilometer.
5. Erscheint das Symbol „sonnig“ bei Nacht ist wolkenloser Wetter gemeinschaft. Nebel wird von der Wetterstation nicht angezeigt, da dieser bei verschiedenen Wetterlagen aufreten kann
6. Falls Sie die Wetterstation auf Reisennehmen, wird sich die Wettervorhersage bedingt durch Höhenänderungen und den darausfolgenden Lufttruckänderungen verstehen. Warten Sie bis zu 24 Stunden bis die Wetterstation die Wettervorhersage aufgrund der Luftdruckverhältnisse für ihren neuen Aufenthaltsort errechnet hat.

NDENZANZEIGE

Der Indikator für die Luftdruck-Tendenz im Wettervorhergsage-Fenster zeigt den Trend der Luftdruckänderung während der letzten Stunde an. Es erschreiben drei verschiedene Indikatoren:

Indikator	TREND	TREND	TREND
Luftdruck-Trend	steigend	gleichbleibend	fallend

4. FUNK-THERMOMETER

4a) ABRUFEN DER EXTERNEN TEMPERATURE

Drücken Sie die Taste [CHANNEL], um nacheinander die einzelnen Kanäle der externen Sendeeinheiten anzuzeigen.

Der Empfangsindikator über der Kanalnummernanzeige gibt damit Aufschluss über die Signejen各样 Kanals, wie nachstehend gezeigt. Wenn die gemessene Temperatur den Messbereich über-oder unterscheidet oder kein Empfangstattfindet, erschreiben den Indikatoren ":","HHH" oder "LLL" in der Anzeige. Dieses Gerät Kann so eingestellt werden, dass die vonden externen Sensoren gesmessenen Werte automatisch abgerufen und angezeigt werden. Der Wert eines einzelnen Kanals wird ca. 4 Sekunden lang angezeigt, einschlüssend werden die Messwerte des nachsten Kanals angezeigt.

-Abtastmodus für externe Sensoren aktivierenn: Betätigten Sie die Taste [CHANNEL] 2 Sekunden lang.
-Abtastmodus für externe Sensoren deaktivieren: Betätigten Sie die Taste [CHANNEL] 2 Sekunden lang.

10

9

4b) ABLESEN DES "WELLEN"-INDIKATORS

Der "Wellen"-Indikator zeigt den Status des Empfangsgerates im Bezug auf den Empfang der Signale an. Es konnen drei verschiedene Anzeugen erfolgen:

Das Gerät Funktioniert im Suchmodus (blinkend).	.
Empfänger Funktioniert auf normalem Empfang.	.
Keine Signale empfangen seit mehr als 15 Minuten.	- - °C .

4c) MINIMAL- UND MAXIMAL

TEMPERATUR / LUFTFEUCHTIGKEIT

Die Werte für die gemessenen Maximal- und Minimaltemperatenare sowie die Luftfeuchtgkeitenwerte werden automatisch gespeichert. Zur Kontrolle der Werte drücken Sie einzelmal die Taste [MEM], um die Maximalwerte einzusehen. Ein nochmaliger Druckauf die Taste [MEM] zeigt Ihnen die Minimaltemperatur. Es erscheidt der jeweilige Indikator "MAX" oder "MIN". Um den Wertespezicher zu loschen, halten Sie die [MEM] Taste 2 Sekunden lang gedrückt: Maximal- und Maximalwerte werden nun gelsocht. Wird die [MEM] Taste jetzt erneut gedrückt, so erscheinen die aktuenen Maximal- und Maximalwerte, bis zum Empfang der nachsten Angabe.

11

4d) TEMPERATURE UND LUFTFEUCHTIGKEITS TENDENZANZEIGE

Der Tendenzindikator zeigt die Temperatur- und Luftfeuchtgkeitstendenz der gemessenen Werte an. Der Indikator kann folgende drei Trends anzeigen: Steigend, gleichbleibend und fallend.

Indikator	TREND	TREND	TREND
Trend	st Eigend	gleichbleibend	fallend

4e) KOMFORTLEVEL INDIKATOREN

Die Komfortlevel Indikatoren COMFORT, WET oder DRY zeiten Ihnen ob das aktuelle Raumklima komfortabel, zu feucht oder zu trocken ist. Die Komfortlevel Indikatoren werden unter folgenden Gegebenheiten im Display des Hauptgerätes (oberhalb der Innfeuchtgkeits-Anzeige) angezeigt:

12

Indikator im Display	Temperatur Bereich	Feuchtig- keits Bereich	aktuelles Raumklima bei Ohnen:
COMFORT	20°C - 25°C (68°F to 77°F)	40%-70%	idealer Bereich Temperatur und Feuchtigkeit
WET	-5°C - 50°C (23°F - 122°F)	über70%	zu feuchtes Raumklima
DRY	-5°C - 50°C (23°F - 122°F)	unter40%	zu trockenes Raumklima
kein Indikator	weniger als 20°C (68°F) or mehr als 25°C (77°F)	40% bis70%	keinCommentar

5. FUNKUHR

5a) HINWEISE ZUM EMPFANG DES ZEITSIGNALS

Das Gerät ist so konstruiert, dass die Kalenderuhr automatisch synchronisiert wird, sobald sie sich innerhalb der Reichweite des Schweizer HBG-Funksignals befindet. Für einen gute Empfang des Zeitsignals sollen Sie das Gerät nicht in der Höhe von metallischen Gegenständen oder elektrischen Geräten aufstellen, um Störungen möglichst gering zu halten. Der erstmalige, vollständige Empfang des Signals dauer normalerweise etwa 3 bis 5 Minuten; abhängig von der Stärke des empfängenen Zeitsignals. Die nachfolgende, stündliche Zeit-Synchronisation dauerert dann nur noch weitere Sekunden. Bei dauernden Empfangsproblemen stellen Sie die Uhr manuell ein und warten Sie die Nacht ab. Die Chancen einen erfolgreichen Empfang zu haben sind in der Nacht (ab Mitternacht bis ca. 4Uhr morgens) grösser. Ein erfolglicher Empfang pro Wieche reicht vollkommen aus um die Uhr genomau laufen zu halten.

13

(blinkend) - Empfang aktiv

- letzter Empfang war gut

- letzter Empfang war nicht gut oder Zeit wurde manuell eingestellt

kein Symbol - Funkenpfang ausgeschiedt

5b) MANUELLE EINSTELLUNGEN

Das Gerat bietet diverse Moglichkeiten die Grundeinstellungen zu verändern. Drücken Sie dazu die Taste [MODE] drei Sekunden lang um in den Einstellmodus zu gelangen. Mit jedem weiteren Drücken der [MODE] Taste erscheidt auf der Anzeige eine einzustellende blinkende Funktion. Drücken Sie dort jeweils eine der Tasten [▲] oder [▼]. Folgende Funktionen konnen Sie verändern (in dieser Reihenfolge, dzwischen einfach jeweils die [MODE] Taste drücken):

• Anzeigensprache (Englisch-En, Deutsch-DE, Französisch-Fr, Italienisch-IT oder Spanish-SP)
• Temperaturanzeige in ^ C oder ^ - Jahr
• Kalender (Monat - Tag - Anzeigenformat (Day/Month oder Month/Day)
• Zeitformat 24h oder 12h
• Zeit (Stunden - Minutes)
• Zeitdifferenz für eine zweite Zeitzone in Stunden
• Tempaterunzeige in ^ C oder ^ Mit dem letzten drücken der Taste [MODE] wird die Einstellfungtion abgeschlossen.

5c) EINSTELLUNG 2.ZEITZONE

Drucken Sie im Anzeigemodus der 2. Zeitzone die Taste [MODE] drei Sekunden lang um die Zeitverschreibung von -13 Stunden bis +15 Stunden mit den Tasten [▼] oder [▲] einzustellen. Mit einen kurzen drucken auf die MODE Taste wird die Einstellfunktion abgeschlossen.

5d) ZEITANZEIGE

Im normalen Anzeigemodus konnen Sie mittels der Taste [MODE] folgende Anzeigemodi zur Darstellung auf der Anzeige auswahlen:
- Zeit mit Sekunden
- Zeit mit Wochentag
Eine zweite Zeitzone mit Wochentag Eine zweite Zeitzone mit Sekunden
- Datum

5e) Permanentes Ausschalten des Funkempfangs Sie haben die Möglichkeit den Funkempfang ein oder auszuschalten und das Gerät als normale Quartzuhr zu betreiben. Drücken Sie 3 Sekunden lang die Taste (▲ um den Funkempfang ein oder auszuschalten. Ist der Funkempfang ausgeschelt, verschwindet das Empfangssymbol (v) von der Anzeige.

6. WECKER / ALARM

6a) EINSTELLEN UND AKTIVIEREN DER

ALARMFUNKTIONEN

Der Wecker betiet drei verschiedene Alarmfunktionen:

" W : Wochenalarm. Dieser Alarm wird an allen Wochentagen (Montag - Freitag) ausgeführrt
"Φ·S": Einzelalarm. Dieser Alarm wird nur einzel ausgeführrt. Diese Funktion ist ideal furs Wochenende (SA, SO), faktioniert jeder an jedem Tag
"Pre-Al": Vor-Alarm. Damit konnen Sie sich früher wecken setzen, wenn die Aussentematur auf 0^ oder tiefer fallt. Es konnen folgende Weck-Zeitverschreibungen eingestellt werden: 15, 30, 45, 60 oder 90 Minuten Der "Pre-Alarm" kann bei beiden obigen Alarm-Funktionen angewendet werden, aber nur wenn mindestens ein Alarm aktiviert ist. Die Funktion macht auch nur Sinn, wenn sich der Führer des Kanals 1 wirklich draussen befindet. Einstellen der Alarmzeit:
1. Wahlen Sie mit der Taste [ALARM] die Alarmfunktion die Sie einstellen wollen. Sie haben darauf die oben beschriebenen drei Alarme zur Auswahl
2. Drücken Sie die Taste [ALARM] drei Sekunden.
Die Stundenanzeige der Weckzeit beginnt zu blinken.
3. Stellen Sie die Aarmzeit-Stunden mittels der Tasten [▼] oder [▲] ein.
4. Drucken Sie die Taste [ALARM] nochmals und stellen Sie die Alarmzeit-Minuten ein.
5. Bestätigten Sie abschlieessend die Einstellung der Alarmzeit durch nochmaliges Drücken der Taste [ALARM].
6. Sie können nun den eingestellten Alarm mit der Tasse [▼] ausschalten oder mit der Tasse [▲] einschalten. Bei ausgegeschalteten Alarm erscheidt "OFF", bei eingeschalteten Alarm die Weckzeit.

1. Nach Abschluss der Einstellungen (nochmals [ALARM] drücken), erscheidt das entsprechende Symbol des aktivierten Alarms.

Achtung: Die Einstellung der Vor-Alarm Zeit ist
Sinnengemass gleich, jedoch haben Sie dort nur die Wahl der vorgegebenen Stufen von 15 bis 90 Minuten.

6b) SNOOZE FUNKTION

Wird die Taste [SNOOZE] während ein Alarm erntigt betägt, wird der Alarm unterbrochen. Nach 8 Minuten erntigt der Alarm wieder. Der Weckton ist, wenn keine Taste gedringt wird, während 2 Minuten aktiv. Danach wird automatisch der Snooze Zyklus aktiviert. Nach dreimalgem erten des 2 Minuten Wecktons oder nach drei Snooze Zyklen (4 x drücken), stellt der Wecker automatisch nach der im folgenden Abschnitt beschrieben "U W" oder "U S" Logik ab.

6c) ABSCHALTEN EINES ALARMS

Betätigten Sie die Taste [ALARM] während ein Alarm ertont, wird der Alarm gestoptet. Bei der Funktion “ ” bleibt der Alarm aktiviert und ertont am nachsten Wochentag zur eingestelltten Zeit erneut. Bei der Funktion “ ” wird der Alarm ausgeschaltet und ertont am nachsten Tag nicht mehr. Dazu müssen der Alarm neu aktiviert werden!

16

7. TECHNISCHE DATEN

Empfangseinheit

Innentemperature

: 0^ bis +50^

(32^ bis +122^)

Messbereich relative

: 10% bis 95%

Luftfeuchtigkeit

bei 25^ (77^)

Auflosung Temperatur

:0,1°C

Auflosung relative

:1%

Luftfeuchtigkeit

Externe Sendeeinheit

Messbereich

: -20°C bis +60°C

Aussentemperatur

(-4^ bis +140^)

Auflosung Temperatur

:0,1°C

Übertragungsfrequency

0,2^

Anzahl der Kanäle

:433MHz

Reichweite

Maximum 30 Meter

(im freien

ungestörten Feld)

: ca. 43 - 47 Sekunden

18

Übertragungsfrequency

Reichweite

Maximum 30 Meter

Messzyklus

EG KONFORMITÄTSERLÄKRUNG

Produkt:TE425EL/HBR425i

Dieses Produkt entspricht bei bestimmungsmäßiger

Anwendung den grundlegenden Anforderungen des

Artikels 3 der R&TTE 1999/5/EC Richtlinie:

Effizienter Gebrauch des Funkfrequenzspektrums

(Artikel 3.2 der R&TTE Richtlinie)

Angewandter Standard(s)

EN 300 220-1,3:2000

Elektromagnetische Verträglichkeit

(Artikel 3.1.b der R&TTE Richtlinie)

Angewandter Standard(s)

EN 301 489-1,3:2000

Angewandter Standard(s)

EN 300 339:2000

Zusätzliche Information:

Damit ist das Produkt konform mit der

Niederspannungsrichtlinie 73/23/EWG und der Richtlinie

für elektromagnetische Verträglichkeit 89/336/EWG

undtragt die entsprachende CE Kennzeichnung.

Konform in Folgenden Ländern:

Alle EU Staaten, die Schweiz

QAMANAGER:H.Y.WANG

K.S plastic factory

Guan Lan / Shen Shen / China
