BEDIENUNGSANLEITUNG RCD-1070 ROTEL

Bedienelemente und Anschlüsse

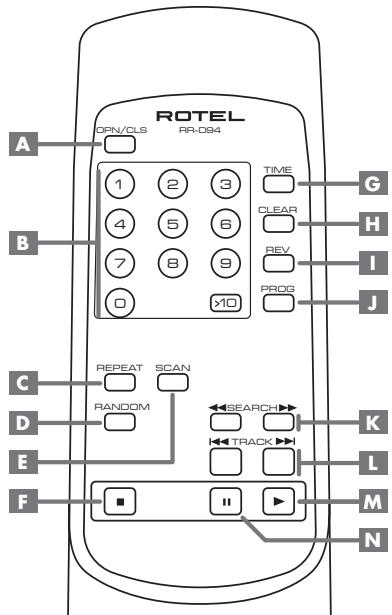

Fernbedienung RR-D94

Telecomando RR-D94

Mando a Distancia RR-D94

De RR-D94 afstandsbediening

RR-D94 Fjarrkontroll

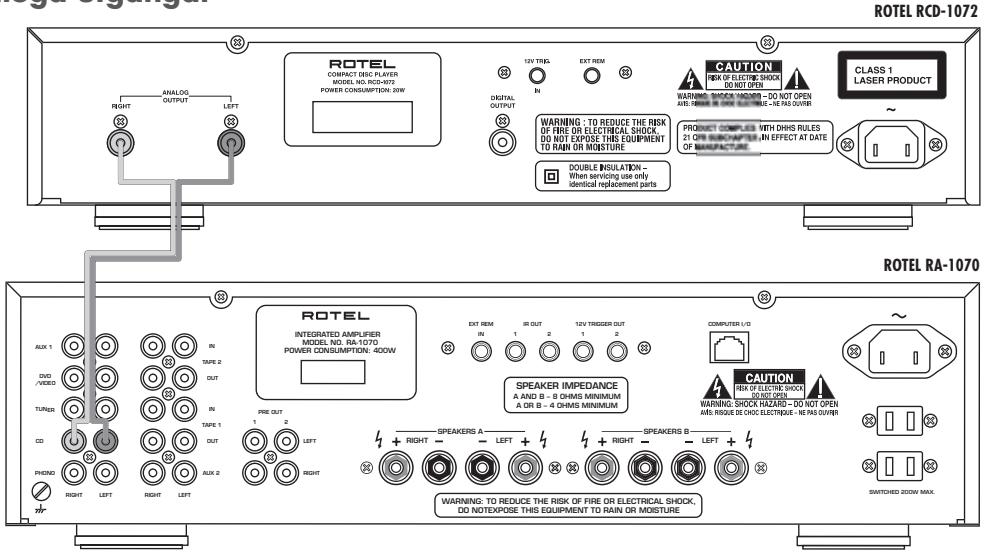

Figure 3: Analog Outputs

Sorties analogiques
Analoge Ausgabe
Uscite Analogiche
Salidas Analógicas
De analoge uitgang
Analoga utgangar

Figure 4: Digital Outputs

Sorties numériques

Digitalausgang

Uscite Digitali

Salidas Digitales

1. LASERPRODUKT DER KLASSE 1
2. GEFAHR: Bei geöffnetem Gerät setzen Sie sich sichtbarer Laserstrahlung aus. Vermeiden Sie dies.
3. VORSICH: Öffnen Sie auf keinen Fall den Gehäusedeckel. Im Innern befinden sich keine vom Bediener zu wartenden Teile. Überlassen Sie Reparaturarbeiten ausschließlich qualifiziertem Servicepersonal.

WARNING!

Um der Gefahr eines elektrischen Schlages, Feuer usw. vorzubeugen:

1. Entfernen Sie weder Schrauben, Abdeckungen noch das Gehäuse.
2. Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.
3. Berühren Sie weder das Netzkabel noch den Stecker mit nassen Händen.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

WARNING: Außer den in der Bedi- nungsanleitung beschriebenen Handgriffen sollenn vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

WARNING: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlages auszuschreiben, darüber keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transports über langere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwärmt hat und das Kondenswasser verdunst ist.

Um das Gerät sollte ein Freiraum von 10 cm vorhanden sein. Stellen Sie es dazu weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Ferner sollen es nicht an einem Ort aufgestellt werden, an dem keine ausreichende Luftzufuhr gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

SchlieBen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel ist an eine zweipolige Wandsteckdose anzuschlieBen. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärnung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine langere Zeit nicht in Betriebnehmen,ziehen Sie den Netzstekker aus der Steckdose.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gehalten sind,
das Gerat Regen ausgesetzt war,
das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
das Gerät hingefallen ist bzw. beschädigt wurde.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwendten Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, dass an den Anschlussstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte

weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

Inhaltsverzeichnis

Figure 1: Bedienelemente und Anschlüsse 3
Figure 2: Fernbedienung RR-D94 3
Figure 3: Analoge Ausgänge 4
Figure 4: Digitalausgang 4
Die Firma Rotel. 17
Zudieser Anleitung 17
Einige Vorsichtsmaßnahmen 17
Aufstellung des Gerätes 17
Kennzeichnung der Geräteabbildungen 17
Netzspannung und Bedienung 17
Netzeingang 23 17
POWER-Schalter 1 und POWER-LED 2 18
Ausgangsanschlüsse 18
Analoge Ausgänge 19 18
Digitalausgang 20 18
12-Volt-Triggereingang 18
EXT REMOTE IN-Buchse 18
Betrieb 18
Infrarot-Fernbedienung 18
Display 14 18
CD-Schublade 7 18
Laufwerksbedienung 19
OPEN/CLOSE-Taste (Öffnen/Schließen) 8 A 19
PLAY-Taste 15 M 19
STOP-Taste 16 F 19
PAUSE-Taste 17 N 19
TRACK-Tasten 18 L 19
Zifferntasten B 19
SEARCH-Tasten (Suche rückwarts/vorwarts)
9 K 19
Zusätzliche Ausstattungsmerkmale 19
HDCD®-LED 3 19
PROGRAM-Taste 4 J 20
REVIEW-Taste 5 1 20
CLEAR-Taste H 20
RANDOM-Taste 6 D 20
REPEAT-Taste 11 C 20
SCAN-Taste 12 E 20
TIME-Taste 13 G 21
Bei Störungen 21
Die POWER-LED leuchtet nicht 21
Austauschen der Sicherung 21
Kein Ton 21
Technische Daten 21

Die Firma Rotel

Die Firma Rotel wurde vor 40 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder Gerät an und optimieren es klanglich, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ring-kerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig günstigen Preisen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den RCD-1072 von Rotel entschieden haben. Mit seinem Prazisionslaufwerk, einem Multi Level-Delta-Sigma-D/A-Wandler mit 8fach-Oversampling (18-Bit-Aquivalent), HDCD® und Rotels Balanced-Design-Konzept garantiert dieser Stereo-CD-Player erstklassigen Klang und ist somit eine ideale Komponente für jeder qualitativ hochwertige Audiosystem.

Einige Vorsichtsmaßnahmen

Lesen Sie sichitte die Bedienungsanleitung vor der Inbetriebnahme genau durch.Nebengrundsatzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie wertvolle Informationen zu verschiedenen Systemkonfigurationen mit dem RCD-1072 sowie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RCD-1072 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des RCD-1072 in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen Ihres CD-Player's führ, für die Sie keinerlei Garantieansprüche geltend machen können.

Schicken Sie die Ihr dem CD-Player beiliegende Garantieanforderungskarte ausgefüllt an den Rotel-Distributor in Ihr dem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchnehmen.

Aufstellung des Gerätes

Möchten Sie den RCD-1072 auf ein Regal oder in einen Schrank stellen, so vergewissern Sie sich, dass diese stabil genug sind. Stellen Sie keine schweren Komponenten auf den RCD-1072 und vermeiden Sie es,ihn extremer Wärme aussetzen. Platzieren Sieihn z.B. nicht auf einer Endstufe oder in der Höhe eines Heizkörpers. Die Klangqualität ist am besten, wenn das Gerät keinerlei Schwingungen ausgesetzt wird, wie sie z.B. in der Höhe von Laufsprechern auftreten.

Kennzeichnung der Geräteabbildungen

In der ausklappbaren Deckseite am Anfang der Bedienungsanleitung finden Sie Abbildungen der Gerätefront, -rückseite und der Fernbedierung RR-D94. These Abbildungen sind mit grau unterlegten Zahlen bzw. Buchstaben gekenn-zeichnet. These Zahlen und Buchstaben finden Sie in den Abschnitten dieser Bedienungsanleitung wieder, in denen die entsprechenden Funktionen behandelt werden. Grau unterlegte Zahlen, wie z.B., beziehen sich auf die Bedienelemente an der Gerätefront und -rückseite. Die Tasten auf der Fernbedienung werden mit grau unterlegten Buchstaben, wie z.B. A, beschrifftet.

Netzspannung und Bedienung

Netzeingang 23

Der RCD-1072 wird von Rotel so eingestellt, dass er der in Ihr dem Land üblichen Wechselspannung (entweder 230/240 oder 115 Volt) entspricht. Die Einstellung ist an der Geräterückseite angegeben.

Hinweis: Sollten Sie mit ihrer RCD-1072 in ein anderes Land umziehen, kann die Einstellung des CD-Players geändert werden, so dass er mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

, HDCD, High Definition Compatible Digital and Pacific MicrosonicsTM sind entweder eingetragene Warenzeichen oder Warenzeichen der Pacific Microsonics, Inc. in den USA und/oder anderen Ländern. Das HDCD-System wird in Lizenz der Pacific Microsonics, Inc. hergestellt. Dieses Produkt wird durch folgenden geschützt: 5.479.168, 5.638.074, 5.640.161, 5.808.574, 5.838.274, 5.854.600, 5.872.531 (in den USA) und 669114 (in Australien). Weitere Patente angemeldet.

Das Netzkabel sollte an eine zweipolige Wandsteckdose oder an die Geräteckdose einer anderen Komponente Ihr's Audiosystems angeschlossen werden. Verwenden Sie kein Verlängerungskabel.

Stellen Sie sicher, dass der RCD-1072 abgeschaltet (d.h. der POWER-Schalter in der AUS-Position) ist. Schlieben Sie nun das beiliegende Netzkabel an den Netzeingang an der Geräterückseite und ans Netz an.

Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für längerere Zeit nicht zu Hause, sollen den Sie ihren CD-Player (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

POWER-Schalter und POWER-LED 2

Der POWER-Schalter ist in die Gerätefront des RCD-1072 integriert. Drücken Sieihn zum Einsatzen des Gerätes. Die LED über dem Schalter und das Display beginnen zu leuchten und zeigen an, dass der CD-Player eingeschaltet ist. Drücken Sie zum Ausschalten des CD-Players erneut den POWER-Schalter.

Hinweis: Ist der CD-Player an eine Geräteckdose angeschlossen, sollen den Sie ein eingeschaltet setzen. Er ist dann sofort spielbereit, wenn Netzspannung anliegt.

Ausgangsanschlüsse

Der RCD-1072 verfügbar an der Rückseite über analoge und digitale Ausgangsanschlüsse. Über die analogen Ausgänge wird ein analoges Signal vom eingebauten D/A-Wandler zu einer herkömmlichen analogen Audiokomponente geleitet. Am Koaxial-Digitalausgang liegt ein digitales Ausgangssignal an, das zu externen D/A-Wandlern oder Digitalprozessoren gesendet wird.

Hinweis: Beim Verkabeln und Anschlieben sollte der CD-Player generell abgeschaltet sein.

Analoge Ausgabe 19

[Siehe Anschlussdiagramm in Abbildung 3]

Ein Paar Cinch-Analoganschlüsse steht am RCD-1072 zur Verbindung mit den Eingängen eines Vorvermögens, Vollvermögen bzw. Receivers zur Verfügung.

Wahlen Sie qualitatv hochwertige AudioVerbindungskabel. SchlieBen Sie den Ausgangdes linken Kanals des RCD-1072 an den linkenEingangskanal am Vorverträker bzw. eineranderen Komponente an. Verbinden Sie denrechten Ausgang des RCD-1072 mit demrechten Eingangskanal des Vorverträkers bzw.einer anderen Komponente.

Digitalausgang 20

[Siehe Anschlussdiagramm in Abbildung 4]

Verwenden Sie einen externen D/A-Wandler oder sonstigen Digitalprozessor, so benötigen Sie einen digitalen Datenstrom vom RCD-1072. Dieses Signal steht an der Rückseite des RCD-1072 an der digitalen Ausgangsbuchse zur Verfügung. Verwenden Sie ein Standard-75-Ohm-Koaxial-Digitalkabel, um den Koaxial-Digitalausgang des RCD-1072 mit dem Koaxial-Digitaleingang am externen D/A-Wandler zu verbinden.

12-Volt-Triggeringang 21

Der RCD-1072 kann über ein 12-Volt-Triggersignal aktiviert werden. Der Triggereingang akzeptiert Gleich- und Wechselspannungssignale von 3 bis 30 Volt. Ist ein Kabel an den 12-Volt-Eingang angeschlossen und liegt ein Signal an, wird der RCD-1072 aktiviert. Liegt kein Triggersignal mehr an, schaltet das Gerät in den Standby-Modus. Die POWER-LED an der Gerätefront leuchtet weiter, das Display nicht.

Hinweis: Mochten Sie die 12-Volt-Triggerfunktion nutzen, so setzen Sie den POWER-Schalter in der EIN-Position.

EXT REMOTE IN-Buchse 22

Über diese 3,5-mm-Buchse kann der RCD-1072 die Signale eines Standard-Infrarot-Empfängers von Xantech empfangen. Dieses Ausstattungsmerkmal ist weitere besonderss hilfreich, wenn das Gerät in einen Schrank eingebaut oder der Sensor verdeckt ist. Lassen Sie sich diesbezüglich von Ihr dem autorisierten Rotel-Fachhändler beraten.

Betrieb

Der RCD-1072 kann über die Bedienelemente an der Gerätefront oder über die Tasten der beiliegenden Infrarot-Fernbedienung bedient werden. Detaillierte Hinweise zu den einzelnen Funktionen finden Sie unter. Bis auf weniger, in der Anleitung entsprechend ausgewiesene Ausnahmen konnen die Funktionen über die Bedienelemente und über die Fernbedienung aktiviert werden.

Infrarot-Fernbedienung 10

Vor Inbetriebnahme der Infrarot-Fernbedienung setzen Sieitte die beiden beiliegenden Batterien (UM-4/Typ:AAA) ein. Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung ab. Legen Sie die Batterien mit richtiger Polarität (beachten Sie die + / - Zeichen auf dem Batteriefachboden und auf den Batterien) ein. SchlieBen Sie den Batteriefachdeckel, so dass er einrastet.

Nutzen Sie die Infrarot-Fernbedienung, oder Richten Sie diese direkt auf den unter links an der Gerätefront des RCD-1072 befindlichen Infrarot-Sensor.

Display 14

Über das beleuchtete Display erhält der Bediener nützliche Informationen über den Status des Gerätes, aktivierte Zusatzfunktionen und Titelnummer/Spieldauer der gerade gespielen CD. Jedi dieser Funktionen wird im Folgenden bereits beschrieben.

CD-Schublade 7

Das Gerät verfügt über ein mittig angeordnetes Laufwerk. Die CD-Schublade ist motorgetrieben und kann zum Einlagen einer CD ausgefahren und zum Abspielen der CD eingefahren werden. Legen Sie die CD mit der bedruckten Seite nach oben ein. Stellen Sie safer, dass die CD zentriert in der CD-Schublade liegt.

Die Lade kann durch Drücken der OPN/CLS-Taste und durch Drücken der PLAY-Taste eingefahren werden.

Laufwerksbedienung

Über die im Folgenden beschrieben Tasten werden die laufwerksbezogenen Funktionengesteuert. Bis auf weniger, in der Anleitung ausgewiesene Ausnahmen sind alle Funktionen über die Bedienelemente und die Infrarot-Fernbedienung aktivierbar. Grau unterlegte Zahlen beziehen sich auf die Bedienelemente an der Gerätefront, grau unterlegte Buchstaben auf die Tasten der Fernbedienung.

OPEN/CLOSE-Taste (Öffnen/ SchlieBen) 8 A

Durch Drücken dieser mit OPN/CLS gekennzeichnen Taste wird die CD-Schublade geöffnet. Durch erneutes Drucken wird die CD-Schublade geschlossen. Die CD-Schublade kann auch durch Drucken der PLAY-Taste geschlossen werden.

Bei geöffneter CD-Schublade erscheint im Display das Wort „OPEN". Wird die CD-Schublade eingefahren und ist keine CD eingelegt, so erscheint im Display „NO DISC". Wird die CD-Schublade mit eingelegter CD eingefahren, erscheint im Display die Anzahl der Titel auf der CD und die Gesamtspieldauer der Disc in Minuten und Sekunden.

PLAY-Taste 15 M

Drücken Sie diese Taste, um die Wiedergabe zu starten. Ist die CD-Schublade geöffnet, wird sie durch Drücken der PLAY-Taste automatisch geschlossen. Während der Wiedergabe erscheinen im Display darüber dem PLAY-Symbol die Titelnummer und die abgelaufene Spieldauer des laufenden Titels.

Normalerweise wird mit der Wiedergabe des ersten Titels auf der CD begonnen. Jedoch kann der CD-Player vor dem Drücken der PLAY-Taste über die TRACK-Tasten oder die Zifferntasten der Fernbedienung (siehe unten) so eingestellt werden, dass die Wiedergabe mit einem anderen Titel beginnt.

STOP-Taste 16 F

Drucken Sie diese Taste, um die Wiedergabe zu stoppen. Wirn nach der STOP- die PLAY-Taste gedrückt, so beginnt der CD-Player mit der Wiedergabe des ersten Titels. Drucken Sie die STOP-Taste zweimal schnell hintereinander, so dient diese Taste zum Löschen von Programmen (siehe unter).

PAUSE-Taste 17 N

Drücken Sie die PAUSE-Taste, um die Wiedergabe vorübergehend zu unterbrenen. Wahlrend der Wiedergabepause dreht sich die CD weiter, und das PAUSE-Symbol leuchtet. Bei nochmaligem Drücken der PAUSE-Taste oder bei Druppen der PLAY-Taste erlischt die Anzeige und die Wiedergabe wird an der Position, an der sie unterbrochen wurde, fortgesetzt.

TRACK-Tasten 18 L

Mit diesen Tasten konnen Titel auf der CD angewählt werden. Wird die rechte TRACK-Taste während der Wiedergabe gedrückt, springt der CD-Player zum Anfang des nachfolgenden Titels. Durch Drucken der linken TRACK-Taste kehrt der CD-Player zum Anfang des gerade gespielen Titels zurück. Drucken Sie die linke TRACK-Taste zweimal kurz hintereinander, so keht der CD-Player zum Anfang des vorhergehenden Titels zurück. Im Display erscheint die Nummer des neuen Titels.

These Tasten können auch genutzt werden, um vor dem Drücken der PLAY-Taste einen Titel auszuwahlen oder um Titel im PROGRAM-Modus zu speichern (siehe unter). Drücken Sie die entsprechende TRACK-Taste so oft, bis Sie den gewünschten Titel angewählt haben.

Im PROGRAM-Modus konnen Sie mit Hilfe der TRACK-Tasten von einem programmierten Titel zum vorherigen oder{nachsten springen.

Zifferntasten B

(nur auf der Fernbedienung)

Die elf Zifferntasten (1 bis 10 und >10 ) auf der Fernbedienung dienen zur direkten Eingabe der Nummer des Titels, der wiedergegeben werden soll.

Die ersten zehn Titel einer CD konnen durch Drücken der entsprechenden Tasten angewählt werden. Um z.B. den dritten Titel zuspiel, drücken Sie Taste 3 auf der Fernbedienung.

Beim Zugriff auf einen Titel mit einer hohener Nummer als 10 drücken Sie zunachst auf die >10 -Taste und anschließend auf die Tasten für die Titelnummer. Mochten Sie beispielsweise Titel 12 anwahlen, so drücken Sie auf die >10 -Taste und anschließend auf die Tasten 1 und 2.

Die Nummer des ausgewählten Titels wird im numerischen Bereich in der Mitte des Displays angezeigt.

Im rechten Display-Bereich befindet sich eine 4x4-Matrix für die Anzeige von Titelnummern (1 - 16). Dieser Anzeige konnen Sie entnahmen, wie weitere Titel sich auf der CD befinden. Hat die CD mehr als 16 Titel, leuchten alle Ziffern und das Wort „OVER". Das Wort „OVER" entscheidt unabhängig von dem gerade gespielen Titel. Im Gegensatz zu dieser Matrix zeigt die numerische Titelanzeige im Display stets die Titelnummer des laufenden Titels an, auch wenn die Titelnummer*höher als 16 ist.

Die Zifferntasten dieren außer dem zur Auswahl der Titel beim Programmieren (siehe unten).

SEARCH-Tasten (Sucherückwärts/vorwärts) 9 K

These Tasten dienen, solange Sie gedrück gehalten werden, zum Schnelldurchlauf der CD. Die Musik ist bei gedrückter Taste weiterhin zu horen, die Wiedergabe erfolgt nur schneller. Werden die Tasten losgelassen, keht der CD-Player in den normalen PLAY-Modus zurück.

Zusätzliche Ausstattungsmerkmale

Der RCD-1072 ist sehr bediener freundlich ausgestattet und bietet besoin den oben aufgeführten weitere Ausstattungsmermale, wie z.B. die Möglichkeit, High-Definition(HD)-CDs abzuspielen, Titel zu programmieren, eine CD, ein Programm oder einen Titel zu wiederholen, die Titel auf einer CD in zufälliger Reihenfolge abzuspielen, automatisch die ersten 10 Sekunden jeges Titels anzuspielen und zwischen unterschiedlichen Zeitanzeigen zu wahren.

HDCD®-LED 3

HDCD® ist eine Codiertechnik, durch die der effektive Dynamikbereich einer CD vergroßert und die Delttrieue verbessert wird. Verzerrungen werden auf ein Minimum reduziert. Beim Abspielen von HDCD-encodierten CDs erreicht der RCD-1072 einen Dynamikbereich von 18 Bit. HDCD-Discs sind durch das HDCD-Logo auf der Verpackung gekennzeichnet.

Beim Abspielen einer HDCD-encodierten Disc muss der Bediener nichts weiter beachten. Der CD-Player erkennt die HDCD-Codierung automatisch und aktiviert den Schaltkreis. An der Gerätefront leuchtet die HDCD-LED und zeigt an, dass eine HDCD-Disc abgespielt wird.

HINWEIS: Auf einigen mit HDCD-Logo versehenen CDs befinden sich HDCD-encodierte Titel und solche, die nicht HDCD-encodiert sind. Die LED leuchtet nur, wenn das Gerät encodierte Titel abspielt. Es liegt also keine Störung des Gerätes vor.

PROGRAM-Taste 4 J

Über diese mit PROG gekennzeichne Taste können Sie 20 Titel einer CD in beliebiger Reihenfolge speichern und beispisseise nacheinander Titel 5, Titel 3 und Titel 8 abspielen.

Programmiervorgang:

1 Legen Sie eine CD ein und schreiben Sie die CD-Schublade durch Drücken der OPN/CLS-Taste. Im Display des RCD-1072 wird der Inhalt der CD angezeigt.
2 Drücken Sie die PROGRAM-Taste an der Gerätefront oder auf der Fernbedienung. Das Wort PROGRAM erscheint mit der Anzeige „P-00" im Display des RCD-1072. Das Gerät wartet auf die Eingabe der ersten Titelnummer.
3 Programmieren Sie die Titelnummern über die Fernbedienung, geben Sie die erste Titelnummer über die Zifferntasten ein. Der gewählte Titel wird automatisch gespeichert und im Display erscheint die Anzeige „P:01" und gibt damit an, dass der ersten Titel erfolgreich gespeichert wurde. Geben Sie alle zu speichernden Titel über die Zifferntasten ein. jeder Titel wird direkt gespeichert, d.h., ein erneutes Drücken der PROGRAM-Taste ist nicht erforderlich.
4 Programmieren Sie die Titelnummern über die Bedienelemente an der Gerätefront, so wahlen Sie die erst Titelnummer über die TRACK-Tasten aus. Die Titel- und die Programmnummer blinken drei Sekunden im Display. Drücken Sie in dieser Zeit die PROGRAM-Taste, um ihre Wahl zu bestätigen. Beachten Sie, dass das Abspeichern nur solange möglich ist, wie die Nummern im Display blinken. Zur Programmierung weiterer Titel wahren Sie deren Nummern über die TRACK-Tasten aus und drücken anschließend zur Bestätigung die PROGRAM-Taste.

Haben Sie ein Programm gespeichert, so bleibt der RCD-1072 solange im PROGRAM-Modus, bis Sie die CD-Schublade öffnen oder zweimal hintereinander die STOP-Taste drucken. Drücken Sie die PLAY-Taste, so wird anstelle der gesamten CD das gespeicherte Programm gespielt. Die Wiedergabe beginnt mit dem ersten gespeicherten Titel.

Ist ein Programm gespeichert, so werden die meisten Funktionen nur für die im Programm gespeicherten Titel aktiviert und nicht, wie bei der normalen Wiedergabe, für die gesamte CD. So springt der CD-Player z.B. mit Drücken der rechten TRACK-Taste zum{nachsten Titel des gespeicherten Programms und nicht zum{nachsten Titel auf der CD. Nach Drucken der REPEAT-Taste (siehe unter) werden alle in einem Programm gespeicherten Titel und nicht alle Titel auf der CD wiederholt.

REVIEW-Taste 5 I

Nach Drücken dieser Tasteblinken die im PROGRAM-Modus programmierten Titelnummern der Reihenfolge nach für die Dauer von ca. 5 Sekunden im Display. Drücken Sie in dieser Zeit erneut die REVIEW-Taste, wird der REVIEW-Modus fortgesetzt und der nachste gespeicherte Titel angezeigt. Auf diese Weise konnen Sie nacheinander alle im Programm gespeicherten Titel abrufen.

Drücken Sie während des Aufblinkens der Titelnummer nicht die REVIEW-Taste, so wird der REVIEW-Modus beendet. Das Gerät kehrt in den Modus zurück, in dem es sich befind, bevor Sie mit dem Überprüfen des Programminhalts begonnen haben.

Über die CLEAR-Taste haben Sie die Möglichkeit, im REVIEW-Modus bestimmte Titelnummern aus einem Programm zulöschen (siehe unter).

CLEAR-Taste H

(nur auf der Fernbedienung)

These Tastes dient während des oben beschriebenen REVIEW-Modus zum Löschen von bestimmten Titelnummern aus einem Programm. Durchlaufen Sie den REVIEW-Prozess solange, bis die gesuchte Titelnummer blinkt. Nun drücken Sie anstelle der REVIEW-Taste die CLEAR-Taste undlöschen damit den angezeigten Titel. Anschließlich können Sie mit dem Überprüfen des Programminhalts fortfahren.

RANDOM-Taste 6 D

Wird diese Taste gedrückt, schaltet der CDPlayer auf Zufallswiedergabe. Sind alle Titelomal wiedergegeben worden, hört der CDPlayer automatisch auf zu speilen, es sei dann, der REPEAT-Modus wurde aktiviert (siehe unten). In thisem Fall wird die Zufallswiedergabe solange fortgesetzt, bis die STOP-Taste gedrückt wird. Bei gedrückter RANDOM-Taste erscheidt das Wort „RANDOM" im Display.

REPEAT-Taste 11 C

Durch Drücken dieser Taste haben Sie die Mänglichkeit, den gerade gespielen Titel oder die gesamte CD solange zu wiederholen, bis erneut die REPEAT- oder die STOP-Taste gedrückt wird. Drücken Sie die REPEAT-Taste einmal, wiederholt der RCD-1072 nur den gerade gesplieten Titel, im Display wird „REPEAT 1" angezeigt. Drücken Sie die REPEAT-Taste ein zweites Mal, wiederholt der RCD-1072 die gesamte CD. Im Display erscheidt „REPEAT ALL". Wird die REPEAT-Taste ein drittes Mal gedrückt, wird damit die REPEAT-Funktion deaktiviert.

Wie offen bereits erwähnt, kann die REPEAT-Funktion mit der RANDOM-Funktion kombiniert werden.

Hinweis: Durch Öffnen der CD-Schublade wird die REPEAT-Funktion automatisch deaktiviert.

SCAN-Taste 12 E

Wird diese Taste gedrückt, spiel'der CD-Player nacheinander die ersten 10 Sekunden aller Titel auf der CD (oder des gespeicherten Programms) an. Im Display erscheidt das Wort "INTRO".Zum Beenden der SCAN-Funktion und zum Fortsetzen der normalen Wiedergabe mit dem gerade gespielen Titel drucken Sie nochomal die SCAN-Taste oder Sie drucken die PLAY-Taste.

TIME-Taste 13 6

Normalerweise zeigt der RCD-1072 die abgelaufene Spieldauer des laufenden Titels an. Über die TIME-Taste haben Sie nun die Möglichkeit, zwei weitere Zeitanzeigen aufzurufen. Drücken Sie die TIME-Tasteomal, so wird im Display die verbleibende Spieldauer von der jeweiligen Wiedergabeposition bis zum Ende des laufenden Titels angezeigt. Wirde THE-Taste ein zweites Mal gedrückt, wird die auf der gesamten CD (oder die vom gespeicherten Programm) verbleibende Zeit angezeigt. Drücken Sie die TIME-Taste ein drittes Mal, so erscheint im Display wiederum die abgelaufene Spieldauer des laufenden Titels. Bei aktivierter TIME-Funktion erscheidt das Wort „REMAIN" im Display.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollen den zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf Einstellungsfehlern oder fehlerhaften Anschlüsen. Sollten Störungen auftreten, grenen Sie den Bereich ein. Versuchen Sie, die Ursache für die Störung herauszufinden. Prufen Sie die Einstellung der Regler und behmen Sie gegebenenfalls die erforderlichen Änderungen vor. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

Die POWER-LED leuchtet nicht

Bei ordnungsgemäß Betrieb beginnt die POWER-LED zu leuchten, wenn der RCD-1072 an eine stromführung Wandsteckdose angeschlossen und der POWER-Schalter gedrück wird. Leuchtet sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischengeschalteten Schalter abgeschelt worden ist.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät an einer Steckdose, während die POWER-LED und das Display des RCD-1072 nicht leuchten, wenn der CD-Player an diese Steckdose angeschlossen wird, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den CD-Player vom Netz und halten Sie die Sicherung von ihrem autorisierten Rotel-Fachhandler auswechseln.

Kein Ton

Prufen Sie, ob die Kabel zwischen dem RCD-1072 und dem Verträker ordnungsgemäß angeschlossen sind. Stellen Sie sichere, dass der RCD-1072 am Verträker als Signalquelle eingestellt wurde. Vergewissern Sie sich, dass das Tape-Monitor-System des Verträkers nicht aktiviert ist. Prufen Sie alle Verbindungskabel zwischen dem Verträker und den Laufsprechn.

Technische Daten

THD + Rauschen (bei 1 kHz)	0,0045 %
Intermodulationsverzerrung (bei 1 kHz)	0,0045 %
Frequenzgang (± 0,5 dB)	20 - 20.000 Hz
Kanalgleichgewicht	± 0,5 dB
Phasenlinearität	± 0,5°
Kanaltrennung (bei 1 kHz)	>98 dB
Geräuschspannungsabstand	>100 dB
Dynamikbereich	>96 dB
D/A-Wandler	Multi Level-Delta-Sigma D/A-Wandler (18-Bit-Aquivalent) mit 8fach Oversampling-Digitalfilter und HDCD
Gleichlaufschwankungen	quarzstabilisiert
Ausgangsimpedanz	100 Ohm
Digitalausgang	0,5 Volts
Impedanz am Digitalausgang	75 Ohm
Spanningsversorgung
USA	115 V, 60 Hz
Europa	230 V, 50 Hz
Leistungsaufnahme	20 Watt
Abmessungen (B × H × T)	432 x 93 x 337 mm
Höhe der Gerätefront
(wenn Sie das Gerät in ein Rack stellen möhen)	80 mm
Nettogewicht	5,8 kg

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co. Ltd., Tokio, Japan.

^® , HDCD®, High Definition Compatible Digital® und Pacific Microsonics™ sind entweder eingetragene Warenzeichen oder Warenzeichen der Pacific Microsonics, Inc. in den USA und/oder anderen Ländern.
