BEDIENUNGSANLEITUNG POWERMAX 230 DYNACORD

WICHTIGE SICHERHEITSHINWEISE

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Briecks sof den Anwender auf nicht isoierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlagen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.

1. Lesen Sie diese Hinweise.
2. Hebien Sie diese Hinweise auf.
3. Beachten Sie alle Warnungen.
4. Richten Sie sich nach den Anweisungen.
5. Betreiben Sie these Gerät nicht in der Nähe von Wasser.
6. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein feuchtes Tuch.
7. Verdecken Sie keine Luftungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entspruchenden Hinweise des Herstellers.
8. Vermeiden Sie die Installation des Gerätes in der Höhe von Heizkörpm, Wärmespeichern, Öfen oder anderer Wärmequellen.
9. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind.
10. Überlassen Sie sãmtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Bringen Sie das Gerät direkt zu unseren Kundendienst, wenn es beschädigt wurde oder eine Funktionstörung zeigt.

WICHTIGE SERVICEHINWEISE

ACHTUNG: These Servicehinweise sind ausschließlich zur Verwendung durch qualifiziertes Servicepersonal. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, außer Sie sind hierfür qualifiziert. Überlassen Sie sãmtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.
2. Bei allen Arbeiten, bei denen das geöffene Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz - Trenntransformator zu verwenden.
3. Vor einem Umbau mit Nachrustsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerästromlos zu schalten.
4. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und berührbaren Metallteilen (Metallgehause) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzhalten. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6mm und sind unbedingt einzhalten.
5. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind, (Note))duren nur durch Originalteile ersetzt werden.
6. Eigenmächtige Schaltungsänderungen dürfen nicht vorgenommen werden.
7. Die am Reparaturort gultigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
8. Die Vorschriften im Umgang mit MOS - Bauteilen sind zu beachten.

Note: SAFETY COMPONENT (MUST BE REPLACED BY ORIGINAL PART)

INHALTSVERZEICHNIS

Einleitung 3

Frontseite 4

Rückseite 6

Technische Daten. 7

Block Diagram 20

Abmessungen 21

Garantie 24

PowerMax230

Höchste Anforderungen an Schaldruck, Reichweite und Soundqualität lessen sich in Audioanlagen nur mit aktiven Mehrweglautsprechersystemen realisieren bei denen die entsprechenden Frequenzbereiche des Audiosignals jeweils getrennt verstarkt und wiedergegeben werden. Das vergleichsweise Beste Preis-Leistungsverhältnis bieten Aktiv 2-Weganlagen mit Subwoofern. Der Bassanteil des Audiosignals wird über die Subwoofer wiedergegeben, der Mittel-Hochtonanteil und die Vocals über hochwertige Fullrangeboxen.

Ein wesentlicher Vorteil von Aktiv 2-Weganlagen mit Subwooern liegt unter anderem darin begründet, daß die Vocals nicht auf verschiedene Lautsprechersysteme aufgegetelt sind. Dadurch ist eine problemlose Justierung des Soundsystems möglich. Komplizierte Einmessarbeiten sind - im Gegensatz zu aktiven 3-Weg oder 4-Wegsystemen- nicht notwendig.

Auf keinener Bühnen oder in kleineren Räumen kann mit einem Mono-Subwoofer garbeitet werden weil die Bände unter derartigen Bedingungen kaum geort werden konnen. Auf längeren Bühnen sind getrennte Subwoofer für beiden Seiten unerläufiglich, weil sonst zu große Lautstärkeunterschiede zwischen den Bässen und Höhen auf der Bühne und an verschiedenen Zuhörerplätzen auftreten konnen. Ein zentral angeordneter Mono-Subwoofer kann natürlich vorteilhaf als Ergänzung eingesetzt werden.

Der PowerMax230 Controller wurde zum Aufbau hochstwertiger Aktiv-2-Wegsysteme mit Subwoofern entwickelt. Als Leistungsverträger werden in derartigen Systemen professionelle lineare Leistungsendstufen wie beispisseweise DYNACORD L1000, L1600, L2400 oder S900, S1200 eingesetzt. Beim Einsatz von Prozessordstufen wie beispisseweise DYNACORD P1050 wird der Endstufenprozessorteil einfach ausgeschaltet.

Die Installation und Bedienung des PowerMax230 Controllers ist vollkommen problemlos, der Anwender braucht sich nicht mit der komplexen Materie von Weichenfunktionen und Entzerrern zu beschäftigen. Alle Regler zur Anpassung an die Raumakustik und die Lautspracherkabinette sind auf der Frontseite zugänglich, die komplizierte elektronische Verknüpfung der Einstellungen wird automatisch intern realisiert. Die neuentwickelte PowerMax12 Weichenfunktion (Patents Pending) nutzt Endstufenleistung und die Übertragungseigenschaften der Boxen optimal. Dadurch werden klanglich erheblich bessere Ergebnisse mit geringerem Aufwand erzielt als mit herkömmlichen Freqenzweichen oder Controllern.

Der PowerMax230 Controller eignet sich auch excellent zum Aufbau von Aktiv 2-Weg Instrumentalanlagen für Keyboards, Bass und Drums und vermeidet durch die PowerMax12 Weichenfunktion den in herkömmlichen aktiven Instrumentalanlagen*häufig beklagten „lack-of-punch-and-definition".

Mit dem erstklassigen Dynamikbereich von über 116dB, einem extrem niedrigen Geräuschpegel und Herausragendem Preis-Leistungsverhältnis ist der Einsatz des PowerMax230 Controllers auch in kritischen Anwendungen in der Festinstallation eine bevorzugte Alternative zu herkömmlichen Frequenzwischen und Controllern.

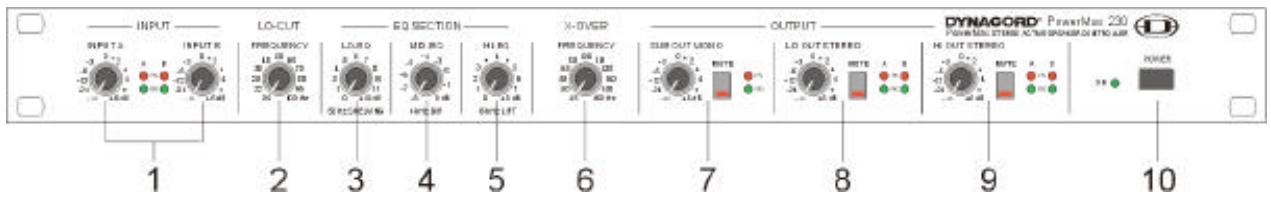

1. Pegelregler für die Eingänge A und B

Normalerweise einfach auf 0^ (Mittelrastung) stellen.

Mit diesen Reglern können die Kanäle A und B, falls gewünscht, auf entsprechiche Lautstärke eingestellt werden. Die grüne „Signal“ LEDs zeigen an daß Audiosignale an den Eingängen anliegen. Die roten „Peak“ LEDs leuchten auf wenn im PowerMax230 intern Übersteuerungen und damit Verzerrungen des Audiosignals auftreten. Bei ständigem Leuchten der Peak LEDs sollen die Input A und Input B Regler etwas zugedreht werden damit keine Dynamik verlorenget.

2. Regler für das Lo-Cut Filter

Normalerweise einfach auf Mittelrastung (50Hz) stellen.

Mit thisem Filter werden unerwünschte Rumpelgeräuche bei tiefen Frequenzen unterrückt.

3. Lo-Eq Regler

Normalerweise einfach auf Mittelrastung (6dB) stellen.

Mit diesen Regler wird eine Frequenzgangkorrektur für die Subwoofer eingestellt. Auf Rechtsanschlag werden die Tiefbasse um maximal 12dB angehoben, bei Linksanschlag findet keine Anhebung statt.

4. Mid-Eq Regler

Normalerweise einfach auf Mittelrastung (-4dB) stellen.

Mit diesen Regler wird die Lautstärke im Bereich um 4kHz verändert. Bei Rechtsanschlag wird die größte Reichweite der Anlage erzielt, bei Linksanschlag ergibt sich, auch in der Höhe der Boxen, ein komfortables Klangbild. Bei Rechtsanschlag wird der Frequenzgang bei 4kHz nicht verändert.

5. Hi-Eq Regler

Normalerweise einfach auf Mittelrastung (4dB) stellen.

Mit diesen Regler können die hohen Frenzen des Musiksignals angehoben werden. Dadurch laßt sich auch bei Boxen mit vergleichsweise schwacher Höhenwiedergabe noch ein ausreichend durchsichtiges Klangbild einstellen. Bei Linksanschlag werden die Höhen nicht angehoben.

6. X-Over Frequency Regler

Normalerweise einfach auf Mittelrastung (100Hz) stellen. Die Übergangsfrequency zwischen Subwoofer (LO OUT) und Fullrange Kabinett (HI OUT) ist dann auf 100Hz eingestellt und das Fundament der Vocals wird wesentlich vom Fullrange Kabinett getragen.

Für großmögliche Reichweite und Dynamik sollen man die Übergangsfrequency bis auf etwa 140Hz nach oben verschieben. Diese Einstellung wird vorzugsweise für Livemusik verwendet.

Für optimale Lokalisierung der Vocals und moderate Reichweiteanforderungen kann die Übergangsfrequency bis etwa 70Hz nach unter geschoben werden. Diese Einstellung wird vorzugsweise auch bei der Wiedergabe von CDs und anderen Tonträgern verwendet.

Die Einstellung der Übergangsfrequency ist bei der PowerMax12 Weichenfunktion ausserordentlich unkritisch. Bei mittleren Lautstärken ist eine Veränderung der Weichenfrequenz möglich gar nicht wahrnehmbar. Lediglich bei sehr hohen Lautstärken sind, je nach Lage der Übergangsfrequency, Unterschiede in der subjektiven Spitzendynamik im Bassbereich und in der Mittenreichweite hörbar.

7. Sub Out Mono Regler

Normalerweise einfach auf Mittelrastung (0dB) stellen.

Mit thisem Regler wird die Lautstärke für einen Mono Subwoofer eingestellt. Der Bassanteil von Kanal A und Kanal B wird gemeinsam in den Mono Subwoofer eingespeist. Mit dem „Mute“ Schalter laßt sich der Sub Out Mono stummschalten. Dadurch ist eine einfache Überprüfung der gesamtten Anlage möglich. Die grüne „Signal“ LED zeigt an daß ein Audiosignal am Ausgang anliegt. Die rote „Peak“ LED leuchtet auf wenn im PowerMax230 intern Übersteuerungen und damit Verzerrungen des Audiosignals auftreten. Bei ständigem Leuchten der Peak LED sollen die Input A und Input B Regler etwas zugedreht werden damit kein Dynamikverlust auftreten kann.

8. Lo Out Stereo

Normalerweise einfach auf Mittelrastung (0dB) stellen.

Mit diesen Regler wird die Lautstärke für Stereo Subwoofer eingestellt. Der Bassanteil von Kanal A und B wird getrennt in die Stereo Subwoofer eingespeist. Mit dem „Mute“ Schalter laßt sich der Lo Out Stereo stummschalten. Dadurch ist eine einfache Überprüfung der gesamten Anlage möglich. Die grüne „Signal“ LED zeigt an daß ein Audiosignal an den Ausgängen anliegt. Die rote „Peak“ LED leuchtet auf wenn im PowerMax230 intern Übersteuerungen und damit Verzerrungen des Audiosignals auftreten. Bei ständigem Leuchten der Peak LED sollen den Input A und Input B Regler etwas zugedreht werden damit kein Dynamikverlust auftreten kann.

9. Hi Out Stereo

Normalerweise einfach auf Mittelrastung (0dB) stellen.

Mit diesen Regler wird die Lautstärke für die Fullrange Kabinette eingestellt. Mit dem „Mute“ Schalter laßt sich der Hi Out Stereo stummschalten. Dadurch ist eine einfache Überprüfung der gesamten Anlage möglich. Die grüne „Signal“ LED zeigt an daß ein Audiosignal an den Ausgängen anliegt. Die rote „Peak“ LED leuchtet auf wenn im PowerMax230 intern Übersteuerungen und damit Verzerrungen des Audiosignals auftreten. Bei ständigem Leuchten der Peak LED sollen die Input A und Input B Regler etwas zugedreht werden damit kein Dynamikverlust auftreten kann.

10. Power On Schalter

Der PowerMax230 Controller ist in allen Ausgängen mit hochwertigen Audiorelais ausgerüstet. Weder beim Einschalten oder Ausschalten noch bei versehentlicher Trennung vom Netz könnenDMA laufsprechergefahrtdende Störgeräusauch auftreten.

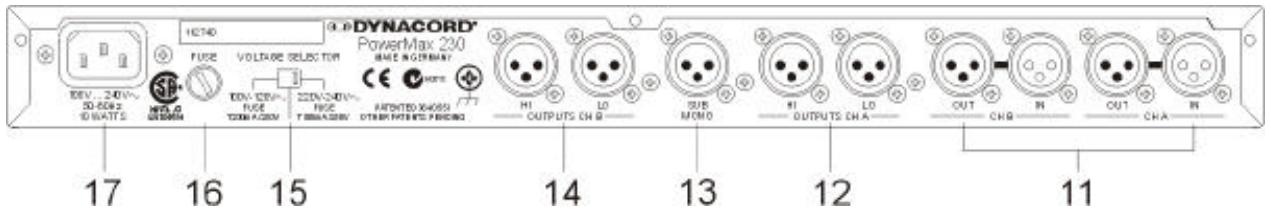

11. Eingangsbuchsen Kanal A (CH A IN, OUT) und Kanal B (CH B IN, OUT)

Die Eingänge in den PowerMax230 Controller sind elektronisch symmetrisch aufgebaut (Pin2 = +, Pin3 = -, Pin1 = Shield). Die OUT Buchsen liegen direkt parallel zu den jeweiligen IN Buchsen sodaß die Eingangssignale problemlos zu anderen Geräten weitergeführrt werden können.

12. Ausgangsbuchsen Kanal A (CH A LO, HI)

Die Ausgabe des PowerMax230 Controllers sind elektronisch symmetrisch aufgebaut (Pin2 = +, Pin3 = -, Pin1 = Shield).

Der Ausgang LO liefert das Signal für Kanal A der Subwooferendstufe.

Der Ausgang HI liefert das Signal für Kanal A der Mid-Hi bzw. Fullrangeendstufe.

13. Ausgang SUB MONO

Die Ausgabe des PowerMax230 Controllers sind elektronisch symmetrisch aufgebaut (Pin2 = +, Pin3 = -, Pin1 = Shield).

Dieser Ausgang liefert die Anteile beider LO Ausgabe zum Anschluß eines Mono Subwoofer.

14. Ausgangsbuchsen Kanal B (CH B LO, HI)

Die Ausgänge des PowerMax230 Controllers sind elektronisch symmetrisch aufgebaut (Pin2 = +, Pin3 = -, Pin1 = Shield). Der Ausgang LO liefert das Signal für Kanal B der Subwooferendstufe. Der Ausgang HI liefert das Signal für Kanal B der Mid-Hi bzw. Fullrangeendstufe.

15. Netzspannungswahlschalter

Schiebeschalter zur Umschaltung der Netzspannung 100V/120V - 230V/240V.

Beim Wechsel des Netzspannungsbereiches muß unbedingt eine Sicherung mit dem für diese Netzspannung vorgeschreibenben Wert eingesetzt werden. Den jeweils korrekten Wert entnehmen Sieitte dem Aufdruck auf der Geräterückwand.

16. Sicherungshalter

Beim Wechsel des Netzspannungsbereiches muß unbedingt eine Sicherung mit dem für diese Netzspannung vorgeschreibenben Wert eingesetzt werden. Den jeweils korrekten Wert entnehmen Sieitte dem Aufdruck auf der Geräterückwand.

17. Netzanschlussbuchse

Zum Anschluß an das Wechselstromnetz.itte verwenden Sie nur das mitgelieferte Netzkabel.

Technische Daten PowerMax230

Alle Pegel- und Frequenzregler in Mittelstellung, Lo-EQ- und Hi-EQ-Regler auf 0dB, MID-EQ-Regler auf -4dB, sowieit nicht ausdrücklich anders gekennzeichnet. Hinweis: 0dBu = 0,775V

Frequenzweiche

Betriebsart

Übergangsfrequency

Filtertyp

LO-Cut Filter

Filtertyp

Einstellbereich

Equalizer

LO-EQ

MID-EQ

HI-EQ

Eingänge A, B

Anschluß

Eingangsimpedanz

Pegel, maximal

Pegel, nominal

Verständung (Gain)

Paralleausgabe A, B, Anschluß

Ausgänge HI, LO, SUB

Anschluß

Ausgangsimpedanz

Pegel, maximal

Pegel, nominal

Verständung (Gain)

Verständung, nominal

Verständung, maximal

Dynamikbereich, +20dBu, Rauschen A-bewertet

THD+N, 20Hz ... 20kHz, +6dBu

THD+N, typisch, +6dBu, 1kHz

Ubersprechen

Mute-Schalter-Dampfung

Pegelregler-Dampfung

Versorgungsspannung, 50Hz....60Hz, Spannungswähler

Leistungsaufnahme

Abmessungen, (BxHxT), mm

Gewicht

Zubehör (optional), Eingangsübertrager

2-Weg-Stereo + SUB Mono

45Hz ... 160Hz

PowerMax12*

12dB/Oktave

20Hz ... 100Hz

Beispiel einer Aktiv 2-Weg Anlage mit einem PowerMax 230 Controller, und zwei S 1200 Endstufen. Example for an active 2-way application incorporating one PowerMax 230 controller and two S1200 power amplifier

Das Werk leistet Garantie für alle nachweisbaren Material- und Fertigungsfehler für die Dauer von 36 Monaten ab Verkauf.

Garantieleistungen werden nur dann anerkannt, wenn gultige, d.h. vollständig ausgefüllte Garantieunterlagen vorliegen.

Von der Garantie ausgenommen sind alle Schäden, die durch falsche oder unsachgemäß Bedienung verursacht werden. Bei Fremdeingriffen oder eigenmächtigen Änderungen erlischt jeder Garantieanspruch.
