MADRAS M15 - Lautsprecher DYNACORD - Kostenlose Bedienungsanleitung

Produkttyp	Aktive Lautsprecherbox
Marke	DYNACORD
Modell	MADRAS M15
Ausgangsleistung	600 W (460 W Bass + 140 W Hochton)
Tieftöner	Electro-Voice EVX155
Mittel-/Hochtonlautsprecher	Electro-Voice ND6 Neodym mit 3-Zoll-Schwingspule
Verstärkung	Klasse H, hoher Wirkungsgrad
Übergangsfrequenz (Frequenzweiche)	124 Hz, Linkwitz-Riley, 24 dB/Oktave
Abstrahlwinkel	80° x 55°
Maximaler Schalldruckpegel	128 dB Spitze
Eingangsanschlüsse	XLRF (symmetrisch) und Klinke
Ausgangsanschlüsse	XLRF (parallel zum Eingang) und PowerCon (Netzausgang)
Netzstromversorgung	Verriegelbarer PowerCon-Anschluss
Moduswahlschalter	FULLRANGE / MID-HIGH
LED-Anzeigen	LIMIT, SIGNAL, THERMAL, PROTECT
Schutzfunktionen	Thermisch, HF, DC, Back-EMF, Begrenzer
Gehäuse	Schwarz lackiertes Birkenmultiplex
Schutzgitter	Stahl, strukturiert
Traggriffe	2 robuste Griffe + Aluminium-Montageachse
hängende Befestigung	Integrierte Schiene und Einstellhaken
Reinigung	Nur trockenes Tuch
Reparaturen	Qualifiziertes Personal, Originalersatzteile erforderlich

Häufig gestellte Fragen - MADRAS M15 DYNACORD

Wie reinige ich die MADRAS M15 Lautsprecherbox?

Verwenden Sie nur ein trockenes Tuch. Verwenden Sie niemals Flüssigkeiten oder scheuernde Reinigungsmittel.

Welche Betriebsmodi sind verfügbar?

Zwei Modi: FULLRANGE (Vollsignal) und MID-HIGH (Hochpassfilter bei 124 Hz für den Einsatz mit Subwoofer).

Wie schließe ich die MADRAS M15 Lautsprecherbox an?

Verwenden Sie ein XLR- oder Klinkenkabel am INPUT-Eingang. Der OUTPUT-Ausgang ermöglicht das Anschließen einer weiteren Box. Der Netzanschluss erfolgt über einen PowerCon-Stecker.

Was bedeutet die PROTECT-LED?

Die PROTECT-Anzeige leuchtet bei einem Fehler (Temperatur, HF, DC, Back-EMF). Die Ausgänge werden dann deaktiviert. Ein kurzes Aufleuchten beim Einschalten ist normal.

Wie hoch ist der maximale Schalldruckpegel?

Bis zu 128 dB Spitze bei sehr geringer Verzerrung.

Wie transportiere ich die Lautsprecherbox sicher?

Verwenden Sie die beiden verstärkten Griffe und die Aluminium-Montageachse für einen einfachen Transport und Aufbau.

Kann ich die MADRAS M15 Lautsprecherbox aufhängen?

Ja, dank der integrierten Befestigungsschiene und dem Einstellhaken. Achten Sie auf die Lastgrenzen.

Wie ersetze ich die Netzsicherung?

Verwenden Sie eine identische Sicherung (gleiche Strom-, Spannungs- und Schmelzkennwerte). Wenn die Sicherung häufig durchbrennt, wenden Sie sich an Ihren Händler.

Welche Ersatzteile sind verfügbar?

Nur Originalersatzteile, die als Sicherheitsbauteile gekennzeichnet sind, dürfen verwendet werden. Wenden Sie sich für Ersatzteile an Ihren autorisierten Händler.

Wie viele Lautsprecherboxen kann ich an eine Steckdose anschließen?

Schließen Sie nicht mehr als drei MADRAS-Lautsprecherboxen an eine Steckdose (10A-16A) an, um eine Überlastung zu vermeiden.

BEDIENUNGSANLEITUNG MADRAS M15 DYNACORD

SPECIFICATIONS / TECHNISCHE DATEN 19

DIMENSIONS / ABMESSUNGEN 20

BLOCK DIAGRAM 21

INHALT

WICHTIGE SICHERHEITSHINWEISE 9

WICHTIGE SERVICEHINWEISE 9

BESCHREIBUNG 10

AUSPACKEN & GARANTIE 10

BEDIENELEMENTE 11

INPUT / OUTPUT 11

LEVEL 11

MODE 11

STATUS ANZEIGEN 12

POWER SCHALTER 12

NETZEINGANG 12

SPECIFICATIONS / TECHNISCHE DATEN 19

DIMENSIONS / ABMESSUNGEN 20

BLOCK DIAGRAM 21

MATIÈRES

IMPORTANTES INFORMATIONS DE SÉCURITÉ 15

INSTRUCTIONS DE RÉPARATION IMPORTANTES 15

DESCRIPTION 16

DÉBALLAGE ET GARANTIE 16

CONTROLES 17

WICHTIGE SICHERHEITSHINWEISE 9

WICHTIGE SERVICEHINWEISE 9

BESCHREIBUNG 10 AUSPACKEN & GARANTIE 10

BEDIENELEMENTE 11 INPUT / OUTPUT 11 LEVEL 11 MODE 11 STATUS ANZEIGEN 12 POWER SCHALTER 12 NETZEINGANG 12

SPECIFICATIONS / TECHNISCHE DATEN 19 DIMENSIONS / ABMESSUNGEN 20 BLOCK DIAGRAM 21

WICHTIGE SICHERHEITSHINWEISE

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehör- enden Literatur aufmerksam machen.

1. Lesen Sie diese Hinweise.
2. Heben Sie diese Hinweise auf.
3. Beachten Sie alle Warnungen.
4. Richten Sie sich nach den Anweisungen.
5. Betreiben Sie dieses Gerät nicht in unmittelbarer Nähe von Wasser. Stellen Sie bitte sicher, dass kein Tropf- oder Spritzwasser ins Geräteinnere eindringen kann. Platzieren Sie keine mit Flüssigkeiten gefüllte Objekte, wie Vasen oder Trinkgefässe, auf dem Gerät ab.
6. Verwenden Sie zum Reinigen des Gerätes ausschliesslich ein trockenes Tuch.
7. Verdecken Sie keine Lüftungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.
8. Vermeiden Sie die Installation des Gerätes in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder anderer Wärmequellen.
9. Verwenden Sie mit dem Gerät ausschliesslich Zubehör/ Erweiterungen, die vom Hersteller hierzu vorgesehen sind.
10. Überlassen Sie sämtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Bringen Sie das Gerät direkt zu unserem Kundendienst, wenn es beschädigt wurde oder eine Funktionsstörung zeigt.
11. Um das Gerät komplett spannungsfrei zu schalten, muss der Netzstecker gezogen werden.

Achtung - Der für Mains Out (Netzausgangsbuchse) angegebene Maximalstrom darf nicht überschritten werden. Gegebenenfalls sind die Stromaufnahmen der zusätzlichen Geräte zu addieren.

WICHTIGE SERVICEHINWEISE

ACHTUNG: Diese Servicehinweise sind ausschliesslich zur Verwendung durch qualifiziertes Servicepersonal. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, ausser Sie sind hierfür qualifiziert. Überlassen Sie sämtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.
2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz - Trenntransformator zu verwenden.
3. Vor einem Umbau mit Nachrüstsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerät stromlos zu schalten.
4. Die Mindestabstände zwischen netzspannungsführenden Teilen und berührbaren Metallteilen (Metallgehäuse) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten. Die Mindestabstände zwischen netzspannungsführenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6mm und sind unbedingt einzuhalten.
5. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind, (Note) dürfen nur durch Originalteile ersetzt werden.
6. Eigenmächtige Schaltungsänderungen dürfen nicht vorgenommen werden.
7. Die am Reparaturort gültigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
8. Die Vorschriften im Umgang mit MOS - Bauteilen sind zu beachten.

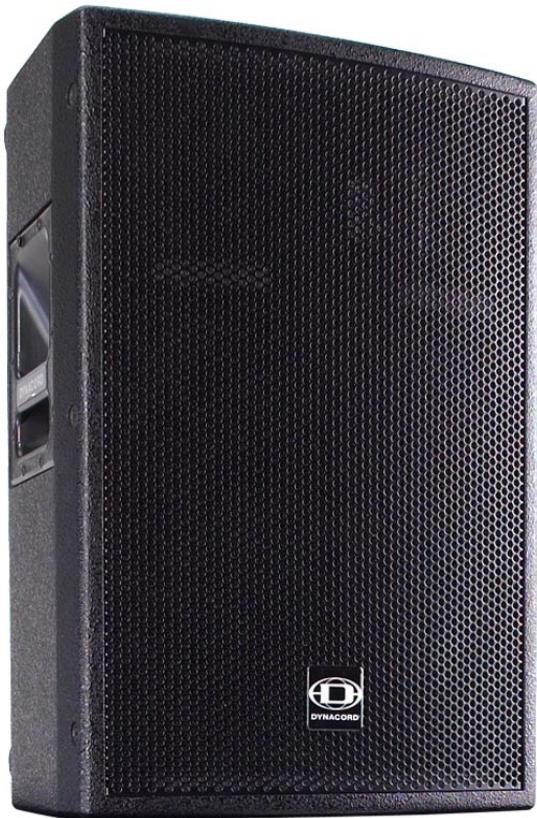

Herzlichen Glückwunsch! Sie haben sich mit der MADRAS M15 von DYNACORD für ein aktives Lautsprecherkabinett modernster Technologie entschieden.

Die MADRAS M 15 ist mit einem Electro-Voice ND-6 Neodymiumtreiber mit 3" Schwingspule für den Mittel-Hochtonbereich und einem Electro-Voice EVX155 für den Bassbereich bestückt und mit einer 2-Weg Endstufe mit separatem Tiefton- und Hochtonkanal sowie integrierter aktiver Frequenzweiche (Linkwitz-Riley, 124 Hz, 24 dB/Oktave) und Signalprocessing ausgestattet. Die Betriebsart kann mittels Schiebeschalter von „Fullrange“ auf „Mid-High“ Betrieb umgeschaltet werden.

Für den Tieftonbereich kommt dabei eine High-Efficiency Class-H Endstufe zum Einsatz. Durch die konsequente Verwendung der Class-H Technik wird die Verlustleistung, die Netzstromaufnahme und das Gewicht der Endstufe deutlich reduziert. Die Verstärkung des Hochtonbereichs wird über eine separate Endstufe realisiert. Beide Endstufenblöcke sind konvektionsgekühlt, störende Lüftergeräusche treten also nicht auf.

Mit einer Endstufenleistung von 600W (460W + 140W) werden Spitzenschalldrücke von über 128 dB bei geringsten Verzerrungen realisiert. Dabei ist die erzielbare Reichweite etwa doppelt so gross wie bei herkömmlichen passiven Boxen. Mit einem Abstrahlwinkei von 80° x 55° werden die Ausrichtungsprobleme eng abstrahlender Boxen vermieden.

Der Frequenzgang der MADRAS M15 ist extrem linear. Die horizontale und vertikale Abstrahlcharakteristik ist ausserordentlich gleichmäßig, die MADRAS M15 ist deshalb sehr rückkopplungsarm und insbesondere auch für High-Power Monitoranwendungen optimal geeignet. Die vollelektronische THERMAL PROTECTION schützt die Transducer vor thermischer Überlastung. Die MADRAS M 15 eignet sich deshalb auch besonders für vielfältigste Rental-Business Anwendungen unter schwierigsten Einsatzbedingungen.

Die eingebaute Flugschiene und ein Justierbeschlag erlauben ein problemloses „Fliegen“ der MADRAS M15. Das asymmetrische Birkenmultiplex-Gehäuse ist mit schwarzem, extrem schlagzähem Strukturallack versiegelt, ein robustes, pulverbeschichtetes Stahlgitter schützt die Transducer vor mechanischer Beschädigung. Die Stromversorgung erfolgt über eine verriegelbare PowerCon Netzverbindung. Ein PowerCon Netzausgang zum Anschluss eines weiteren aktiven Kabinetts ist ebenfalls vorhanden. Das Audiosignal wird über eine XLR Buchse zugeführt und kann über eine weitere XLR Buchse zur nächsten Box durchverbunden werden.

Zwei stabile Tragegriffe und der eingebaute Aluminium Hochständer Einsatz ermöglichen einen bequemen Transport und optimale Aufstellung zum Publikum.

AUSPACKEN & GARANTIE

Öffnen Sie die Verpackung und entnehmen Sie die MADRAS M15. Zusätzlich zu dieser Bedienungsanleitung liegen dem Gerät ein Netzkabel, die Garantiekarte und eine Reglerabdeckung bei. Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf.

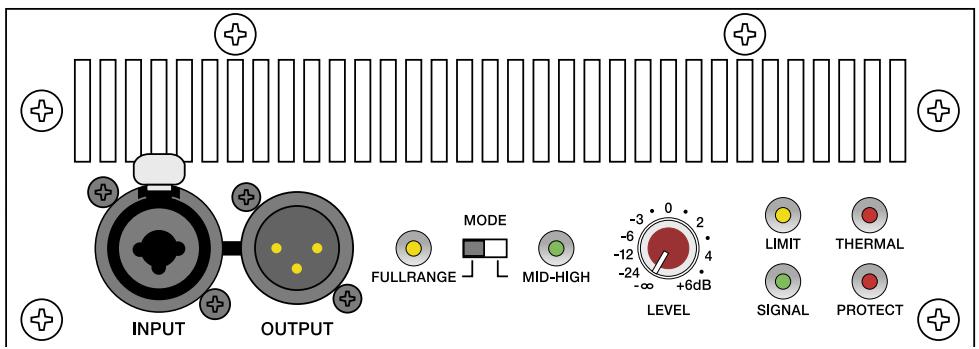

INPUT OUTPUT MODE FULLRANGE MID-HIGH -3 0 2 -6 -12 4 -24 -∞ +6dB LEVEL LIMIT THERMAL SIGNAL PROTECT

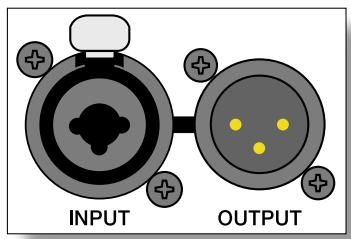

INPUT OUTPUT

INPUT

Elektronisch symmetrischer Eingang für hochpegelige Signalquellen wie Mischpult- bzw. Signalprozessorausgänge. Der Anschluß kann dabei wahlweise über Klinken- oder XLR-Stecker vorgenommen werden.

Achtung: Zur Vermeidung von Störgeräuschen sollten Sie vor dem An- und Abstecken an den Eingängen den Level-Regler auf Linksanschlag drehen.

OUTPUT

Diese Buchse dient zum "Weiterschleifen" des Eingangssignals und liegt direkt parallel zur Eingangsbuchse.

LEVEL

In dB skalierter Level-Regler zur Anpassung der Gesamtverstärkung der internen Endstufen. Zur Vermeidung von Verzerrungen in vorgeschalteten Mischpulten sollte dieser Regler normalerweise zwischen 0dB und +6dB eingestellt werden.

MODE

Mit diesem Schalter wird die Betriebsart der M15 eingestellt. In Stellung FULLRANGE ist die eingebaute aktive Frequenzweiche ausgeschaltet und die Box überträgt den gesamten Frequenzbereich. In Stellung MID-HIGH wird eine aktive Frequenzweiche mit 124Hz Übergangsfrequenz eingeschaltet und nur noch der Mittel-Hochtonanteil des Signals übertragen. Bei Kombination mit dem M18 Subwoofer sollte normalerweise die MID-HIGH Position verwendet werden, um einen linearen Frequenzgang der Kombination M15/M18 zu gewährleisten.

Für Monitoranwendungen kann man ebenfalls in der Position MID-HIGH arbeiten, wenn eine Absenkung des Tiefbassbereichs erwünscht ist.

LIMIT zeigt beim Aufleuchten an, dass Sie aktuell im Grenzbereich des Leistungsverstärkers fahren. Kurzzeitiges Aufleuchten ist unkritisch, da der Limiter im Leistungsverstärker Verzerrungen ausregelt. Dauerndes Aufleuchten führt zu Klangeinbussen und sollte durch Reduzierung der Ausgangslautstärke vermieden werden.

SIGNAL zeigt, dass ein Signal am Eingang anliegt.

THERMAL leuchtet auf, wenn die max. Ausgangsleistung der Endstufe, zur Vermeidung von Übertemperaturen zurückgeregelt wird.

PROTECT leuchtet dann auf, wenn eine der umfangreichen Schutzschaltungen wie Übertemperatur-, Hochfrequenz-, Gleichspannung- oder Back-EMF-Schutzschaltung im Leistungsverstärker aktiv ist. Um die Leistungsverstärker vor Zerstörung zu schützen, werden im Protect Mode die Lautsprecher abgeschaltet und der Eingang der Endstufe zurückgeregelt. Beim Einschalten des Gerätes wird die PROTECT LED für ca. 2 Sekunden aufleuchten. Dies ist normal und zeigt Ihnen, dass alle Schutzmechanismen aktiviert sind.

POWER I

POWER Schalter

Netzschalter zum Ein- und Ausschalten des Gerätes. Der Netz- schalter ist beleuchtet, wenn das Gerät eingeschaltet ist. Sollte der Schalter nach dem Einschalten nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt ist. Ist dies der Fall und trotzdem keine Funktion vorhanden, kontaktieren Sie bitte ihren Fachhändler.

Die Netzsicherung des Gerätes löst unter normalen Umständen nur bei einem Fehlerfall aus. Die Sicherung darf nur gegen eine gleichwertige Sicherung mit gleicher Strom-, Spannungs- und Auslösecharakteristik getauscht werden. Sollte die Netzsicherung wiederholt durchbrennen, kontaktieren Sie bitte den Fachhändler, bei dem Sie das Gerät gekauft haben.

MAINS IN

MAINS IN

Der netzseitige Anschluß ist mit einer PowerCon-Buchse ausgeführt. Ein passendes 5m langes Netzkabel, ebenfalls mit PowerCon-Stecker versehen, ist im Lieferumfang enthalten.

An diese PowerCon Netzausgangsbuchse können weitere MADRAS Kabinette, z.B. M15 oder M18, angeschlossen werden. Hierfür ist ein spezielles Kabel (PC150 oder PC800) notwendig.

Um netzseitige Überlastung zu vermeiden, sollten nicht mehr als drei MADRAS Kabinette an einer Netzsteckdose (10A-16A) angeschlossen werden.
