BEDIENUNGSANLEITUNG AM 12 DYNACORD

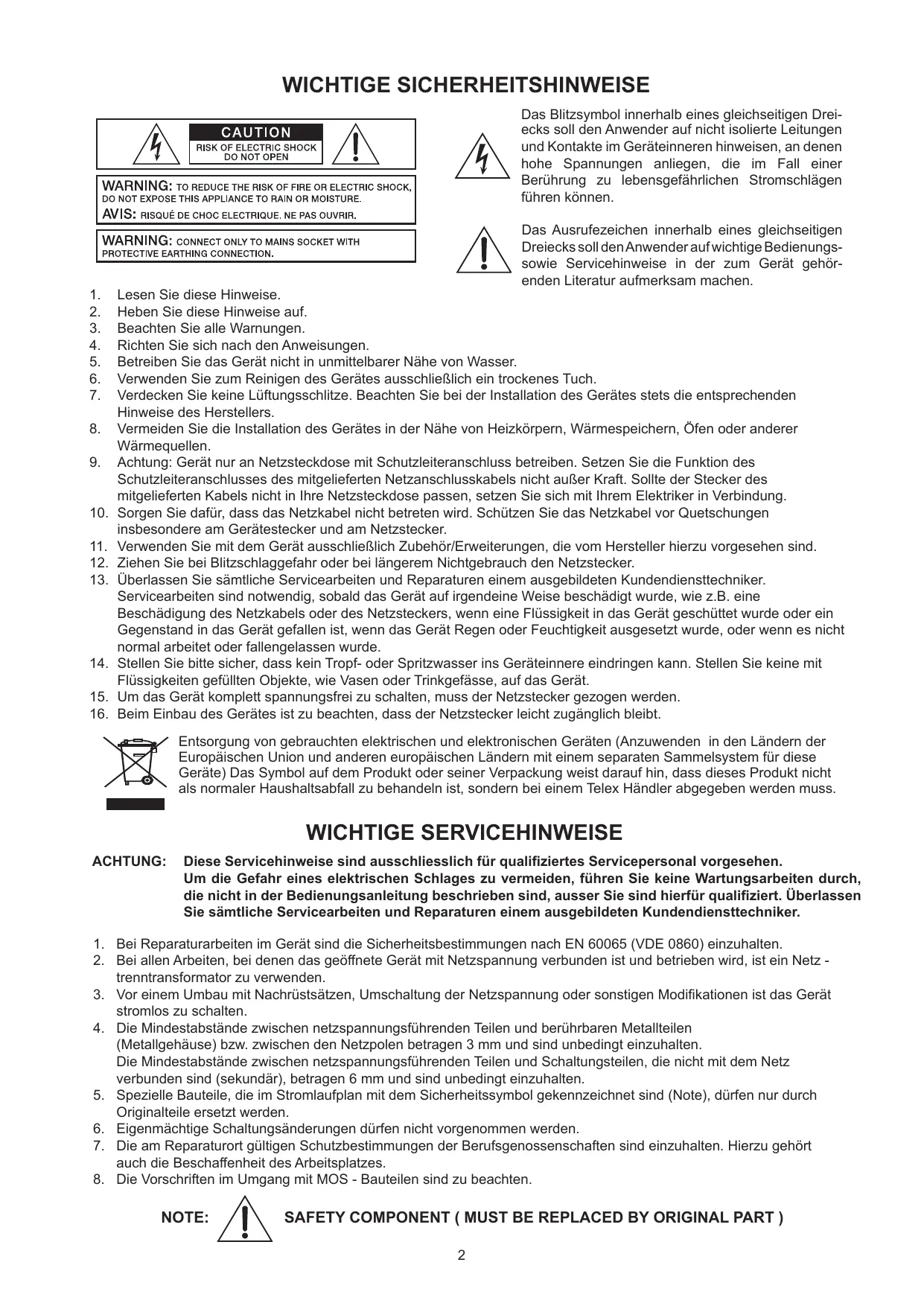

WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungssowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen. Lesen Sie diese Hinweise. Heben Sie diese Hinweise auf. Beachten Sie alle Warnungen. Richten Sie sich nach den Anweisungen. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch. Verdecken Sie keine Lüftungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers. Vermeiden Sie die Installation des Gerätes in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder anderer Wärmequellen. Achtung: Gerät nur an Netzsteckdose mit Schutzleiteranschluss betreiben. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschlusskabels nicht außer Kraft. Sollte der Stecker des mitgelieferten Kabels nicht in Ihre Netzsteckdose passen, setzen Sie sich mit Ihrem Elektriker in Verbindung. Sorgen Sie dafür, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen insbesondere am Gerätestecker und am Netzstecker. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtgebrauch den Netzstecker. Überlassen Sie sämtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Servicearbeiten sind notwendig, sobald das Gerät auf irgendeine Weise beschädigt wurde, wie z.B. eine Beschädigung des Netzkabels oder des Netzsteckers, wenn eine Flüssigkeit in das Gerät geschüttet wurde oder ein Gegenstand in das Gerät gefallen ist, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitet oder fallengelassen wurde. Stellen Sie bitte sicher, dass kein Tropf- oder Spritzwasser ins Geräteinnere eindringen kann. Stellen Sie keine mit Flüssigkeiten gefüllten Objekte, wie Vasen oder Trinkgefässe, auf das Gerät. Um das Gerät komplett spannungsfrei zu schalten, muss der Netzstecker gezogen werden. Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker leicht zugänglich bleibt. Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern bei einem Telex Händler abgegeben werden muss. WICHTIGE SERVICEHINWEISE ACHTUNG: Diese Servicehinweise sind ausschliesslich für qualifiziertes Servicepersonal vorgesehen. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, ausser Sie sind hierfür qualifiziert. Überlassen Sie sämtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.

2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz trenntransformator zu verwenden.

3. Vor einem Umbau mit Nachrüstsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerät

stromlos zu schalten.

4. Die Mindestabstände zwischen netzspannungsführenden Teilen und berührbaren Metallteilen

(Metallgehäuse) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten. Die Mindestabstände zwischen netzspannungsführenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6 mm und sind unbedingt einzuhalten.

5. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind (Note), dürfen nur durch

Originalteile ersetzt werden.

6. Eigenmächtige Schaltungsänderungen dürfen nicht vorgenommen werden.

7. Die am Reparaturort gültigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört

auch die Beschaffenheit des Arbeitsplatzes.

8. Die Vorschriften im Umgang mit MOS - Bauteilen sind zu beachten.

NOTE: SAFETY COMPONENT ( MUST BE REPLACED BY ORIGINAL PART )

BESCHREIBUNG INHALTSVERZEICHNIS Beschreibung Quickstart Bedienelemente Verkabelung Aufbaubeispiele Technische Daten Block Diagramm Abmessungen

Herzlichen Glückwunsch! Sie haben sich mit dem AM12 von DYNACORD für einen Aktiven Monitor modernster Technologie entschieden. Der AM12 ist ein aktives 2-Weg Lautsprechersystem welches für den Einsatz als Bühnenmonitor oder auch als Beschallungsanlage entwickelt wurde.Durch die vielfältigen Anschluß- und Einstellmöglichkeiten (MIC, LINE und AUX) werden Ihrer Kreativität keine Grenzen gesetzt. Sie können den AM12 problemlos als Monitor auf der Bühne, kleines PA-System oder als Beschallungsanlage für z.B. Präsentationen oder Veranstaltungen einsetzen.Durch die Verwendung hochwertiger Lautsprecherkomponenten und modernster Endstufentechnologie erzeugt der AM12 einen überdurchschnittlich hohen Schalldruck und bietet dabei ein Maximum an klanglicher Performance. Die eingebauten High Efficiency Endstufen mit 300W/4Ohm für den Lo Kanal und 60W /8Ohm für den HI Kanal stehen Ihnen bei allen Ihren Beschallungsaufgaben leistungsstark und zuverlässig zur Seite. An der Speakon-Buchse für Extension Speaker können Sie je nach Bedarf eine passive Monitorbox, wie die M12 oder einen Subwoofer anschließen.Um den Sound des AM12 an die jeweilige Anwendung bzw. akustische Umgebung anzupassen, haben Sie mit der integrierten Acoustic Processing Section alles unter Kontrolle. Auspacken und Garantie Öffnen Sie die Verpackung und entnehmen Sie den AM12. Ziehen Sie die Schutzfolie vom Griff ab. Es liegt noch zusätzlich zu dieser Bedienungsanleitung ein Netzkabel, eine Zugentlastung und die Garantiekarte bei. Überprüfen Sie bitte ob die Garantiekarte vollständig ausgefüllt ist, denn nur so können Sie etwaige Garantieansprüche geltend machen. Sie haben auf das Gerät 36 Monate Garantie, die ab dem Zeitpunkt der Aushändigung durch den Händler beginnt. Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf. Aufstellen und Anschließen Stellen Sie den AM12 immer mit den dafür vorgesehenen Gummifüßen auf eine ebene Unterlage, so daß eine sichere Arbeitslage gewährleistet ist. Der Kühlkörper auf der Geräterückseite darf beim Betrieb nicht abgedeckt werden. Der AM12 würde ansonsten durch thermische Überlastung in den Protect-Mode schalten. Das Gerät nimmt dadurch zwar keinen Schaden, aber die Wiedergabe wird bis zum Wiedereinschalten unterbrochen. Der Lautsprecherausgang (EXTENSION SPEAKER) auf der Rückseite des Gerätes ist mit professionellen SPEAKON-Hochlaststeckverbindungen ausgeführt. Diese Anschlußart stellt eine absolut sichere Verbindung zu einem Zusatzlautsprecher her. Die Belegung der Buchsen ist 1+(hot) und 1-(cold). Vor dem Anschließen ans Netz stellen Sie bitte fest, ob die am Gerät im Bereich des Netzschalters aufgedruckte Betriebsspannung Ihrer Netzspannung entspricht. Um das Netzkabel vor ungewolltem Herausziehen aus der Netzbuchse zu sichern, können Sie die dem Gerät beiliegende Zugentlastung montieren. Entfernen Sie hierzu die im Bild gezeigte Schraube. Schieben Sie die Zugentlastung über das Netzkabel und befestigen diese mit der Schraube an der AM12 Blende.

QUICKSTART Quickstart Bevor Sie den AM12 einschalten, drehen Sie bitte die Acoustic Processing Regler in Mittelstellung. Achtung: Drehen Sie vor dem Einschalten des AM12 die Level-Regler immer auf Linksanschlag. Andernfalls könnten Sie bei eingeschalteter Signalquelle sehr hohen Lautstärken ausgesetzt werden. Besondere Gefahr bedingt durch akustische Rückkopplung besteht bei bereits angeschlossenem Mikrofon. Sie können drei verschiedene Signalquellen an die Input Section des AM12 anschließen und zueinander Mischen. (MIC, LINE und AUX) MIC

Drehen Sie immer vor dem Anschließen eines Mikros den MIC GAIN-Regler auf Linksanschlag.

Verbinden Sie ein Mikrofon per XLR-Kabel mit dem MIC Eingang des AM12.

Nun schalten Sie das Mikro ein und drehen, während Sie in das Mikro sprechen, den MIC GAIN Regler langsam auf bis Sie eine ausreichende Lautstärke erreicht haben. Achtung: Bei zu hohen Pegeleinstellungen kommt es zu Rückkopplungen. Drehen Sie daher nur vorsichtig am MIC GAIN Regler. Die Koppelgrenze kann ggf. durch nach links drehen des MID-Reglers hinaufgesetzt werden.

Nun können Sie die Klangeinstellung mit Hilfe der HI-, MID- und LO-Regler entsprechend den akustischen Bedingungen anpassen. Achten Sie dabei wieder auf die Koppelgrenze. Beginnt das System bei einer Klangeinstellung zu koppeln, drehen Sie den entsprechenden Regler wieder ein Stück zurück. LINE IN Drehen Sie immer vor dem Anschließen einer Signalquelle den LINE TRIM Regler auf Linksanschlag.

Verbinden Sie eine Signalquelle (z.B. Mixer, Keyboard etc.) per 6,3mm Klinkenkabel mit dem LINE IN des AM12.

Schalten Sie erst die Signalquelle ein und drehen dann den LINE TRIM Regler auf, bis die gewünschte Lautstärke erreicht ist.

Nun können Sie die Klangeinstellung mit Hilfe der HI-, MID- und LO-Regler an Ihre Wünsche anpassen. AUX IN Drehen Sie immer vor dem Anschließen einer Signalquelle den AUX LEVEL Regler auf Linksanschlag.

Verbinden Sie eine Signalquelle (z.B. CD/MD-Player oder Tape-Deck) per Cinchkabel mit dem AUX IN des AM12.

Schalten Sie erst die Signalquelle ein und drehen dann den AUX LEVEL Regler auf, bis die gewünschte Lautstärke erreicht ist.

Nun können Sie die Klangeinstellung mit Hilfe der HI-, MID- und LO-Regler an Ihre Wünsche anpassen.

BEDIENELEMENTE MIC Elektronisch symmetrischer XLR-Eingang, zum Anschluß niederohmiger Mikrofone. Sie können hier im Prinzip jedes Mikrofon anstecken, sofern Sie dabei auf die PIN-Belegung achten. Sie können an diesem Eingang auch Kondensator-Mikrofone verwenden. Ihr Mikro wird dann vom AM12 mit Betriebsspannung (+24V) versorgt. Beachten Sie dazu bitte die Bedienungsanleitung Ihres Mikrofons. Achtung: Drehen Sie vor dem An- und Abstecken eines Mikros den GAIN-Regler auf Linksanschlag. Sie bewahren dadurch Ihre Umwelt und sich selbst vor eventuell auftretenden Knackgeräuschen oder Rückkopplungen. Der MIC Eingang ist nur bedingt für den Anschluß von Mischpulten, Keyboard oder anderen elektronischen Geräten geeignet. Benutzen Sie hierfür wenn möglich den LINE Eingang. MIC GAIN Mit diesem Regler stellen Sie die Lautstärke des angeschlossenen Mikrofons ein. Der Einstellbereich erstreckt sich von -∞ bis +40dB. Achtung: Bei sehr hohen Lautstärkeeinstellungen kann es zu unangenehmen Rückkopplungspfeifen kommen! LINE IN Elektronisch symmetrischer Eingang für hochpegeligen Signalquellen wie Mischpulte, elektronische Instrumente wie Keyboard, Gitarren und Bässe mit aktiver Elektronik.Der LINE Eingang kann sowohl symmetrisch als auch unsymmetrisch gespeist werden. Verwenden Sie hierzu Mono- bzw. Stereoklinkenkabel. Wenn das anzuschließende Gerät eine symmetrische Ausgangsstufe besitzt, ist in jedem Fall die symmetrische Signalführung mit Stereoklinkenkabel zu bevorzugen. Die Verbindung ist dann wesentlich unempfindlicher auf etwaige externe Brumm- und Hochfrequenzeinstreuung. Achtung: Drehen Sie vor dem An- und Abstecken eines Gerätes den LINE TRIM-Regler auf Linksanschlag. Sie bewahren dadurch Ihre Umwelt und sich selbst vor eventuell auftretenden Knackgeräuschen. LINE OUT An der LINE OUT Buchse liegt das Signal der LINE IN Buchse an. Verwenden Sie diesen Ausgang um das Signal an weitere Geräte mit LINE Eingängen durchschleifen. (z.B. zusätzlicher AM12) LINE TRIM Mit diesem Regler stellen Sie die Lautstärke des am LINE IN angeschlossenen Signals ein. Der Einstellbereich erstreckt sich von -∞ bis +6dB.

BEDIENELEMENTE AUX IN Sie können an den Cinch-Buchsen Stereo Signalquellen (z.B. CD/ MD-Player, Tape-Deck,...) anschließen. Die Signale für den rechten und linken Kanal werden intern summiert. Achtung: Drehen Sie vor dem An- und Abstecken eines Gerätes den AUX LEVEL-Regler auf Linksanschlag. Sie bewahren hiermit ihre Umwelt und sich selbst vor eventuell auftretenden Knackgeräuschen. AUX LEVEL Mit diesem Regler stellen Sie die Lautstärke des am AUX IN angeschlossenen Signals ein. ACOUSTIC PROCESSING Die ACOUSTIC PROCESSING Section ist keine herkömmliche Klangregelung wie sie z. B. in einem Mixer zu finden ist. Sie haben mit ihr die Möglichkeit den Sound des AM12 sehr effektiv an die akustische Umgebung anzupassen. Sie können mit den Reglern den Frequenzgang des AM12 in den im Bild unten dargestellten Grenzen verändern. Bei der Klangeinstellung sollten Sie immer von der Mittelstellung ausgehen und nur vorsichtig an den Klangreglern drehen. HI Regler Mit dem HI Regler können Sie die hochfrequenten Anteile des Signals bis zu 10dB anheben oder absenken. MID Regler Auf Rechtsanschlag steht der Mittenregler in Null Position, d.h. der Mittenbereich wird nicht abgesenkt. Auf Linksanschlag bewirkt er eine Absenkung um 6dB.Akustische Rückkopplungen vermeiden Sie wirksam mit Hilfe des MID Reglers. Die Einsatzfrequenz des MID-Reglers liegt bei 4 kHz. Dies ist erfahrungsgemäß der Frequenzbereich bei dem in den meisten Aufbausituationen erhöhte Rückkoplungsgefahr besteht.

-6.000 LO Regler Der LO-Regler ist über das patentierte Low Pass Notchfilter von DYNACORD realisiert.Mit dem LO Regler können Sie die tieffrequenten Anteile des Signals anheben. Auf Linksanschlag steht der LO Regler in Null Position, d.h. der Bassbereich wird nicht angehoben. Auf Rechtsanschlag bewirkt er eine Anhebung um 12dB.

BEDIENELEMENTE STATUS ANZEIGEN Diese Anzeigen informieren Sie über den aktuellen Zustand der Leistungsverstärker im AM12. POWER leuchtet immer, wenn der AM12 eingeschaltet ist. Sollte die LED nach dem Einschalten nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt ist. Wenn dies der Fall ist und die LED trotzdem nicht leuchtet, kontaktieren Sie bitte ihren Fachhändler. LIMIT zeigt beim Aufleuchten an, daß Sie aktuell im Grenzbereich des Leistungsverstärkers fahren. Kurzzeitiges Aufleuchten ist unkritisch, da der Limiter im Leistungsverstärker Verzerrungen ausregelt. Dauerndes Aufleuchten könnte zu Klangeinbußen führen und sollte durch Reduzierung der Ausgangs- lautstärke vermieden werden. PROTECT leuchtet dann auf, wenn eine der umfangreichen Schutzschaltungen wie Übertemperatur-, Hochfrequenz-, Gleichspannungoder Back-EMF-Schutzschaltung im Leistungsverstärker aktiv ist. Um die Leistungsverstärker vor Zerstörung zu schützen, werden im Protect Mode die Lautsprecher über Relais abgeschaltet und der Eingang der Endstufe zurückgeregelt. Ist dies der Fall, überprüfen Sie bitte zuerst ob ein Kurzschluß am EXTENSION-SPEAKER Ausgang besteht. Entfernen Sie dazu ggf. das SPEAKON-Lautsprecherkabel vom Gerät. Eventuell haben Sie auch mehr als eine Box am Ausgang angeschlossen. Beim Einschalten des Gerätes wird die PROTECT LED für ca. 2 Sekunden aufleuchten. Dies ist normal und zeigt Ihnen, daß alle Schutzmechanismen aktiviert sind. POWER

1. Kaltgerätestecker zum Anschluß des Stromnetzes.2. Sicherungshalter

für Netzsicherung.3. Netzschalter zum Ein- und Ausschalten des Gerätes. EXTENSION SPEAKER Fullrange Lautsprecherausgang zum Anschluß eines passiven Kabinets wie z.B. dem DYNACORD M12 oder C15SUB. Der Ausgang ist als professionelle SPEAKON-Hochlaststeckverbindung ausgeführt. Diese mechanisch und elektrisch sichere Verbindung wird allen Sicherheitsanforderungen gerecht und erlaubt die Verwendung von Hochleistungslautsprecherkabeln von bis zu 4 x 2,5mm² Querschnitt.Am Extension SPEAKER-Ausgang darf maximal eine Zusatzbox mit 8 Ohm Impedanz angeschlossen werden. Der Anschluß von mehreren Kabineten wird zwar die interne Endstufe nicht beschädigen, kann aber zum Ansprechen der Schutzschaltung führen. Warnung: Das Symbol , das die Lautsprecheranschlüsse markiert, zeigt an, daß hier Spannungen anliegen, die dem Anwender bei Berührung gesundheitlichen Schaden zufügen können. Befolgen Sie daher zum Anschluß von Lautsprechern stets die entsprechenden Hinweise in der Bedienungsanleitung. Im DYNACORD-Zubehörprogramm finden Sie Einzelstecker und Kupplungen sowie Hochleistungslautsprecherkabel.

VERKABELUNG Lautsprecherkabel Aus unserer Erfahrung stellt eine Gummischlauchleitung mit 2.5mm2 Querschnitt je Ader in Verbindung mit SPEAKON Steckern und Buchsen die optimale Verkablungsart für Lautsprecher dar. Die SPEAKON-Stecker werden entsprechend dem Schaubild an der Rückseite des AM12 angeschlossen, Lautsprecherkabel mit SPEAKON Steckern können Sie über den Fachhandel aus dem DYNACORD- Zubehörprogramm beziehen. Auch alle anderen Kabel und Stecker sind dort erhältlich. NF-Verbindungskabel Zum Anschluß Ihrer Signalquellen sollten Sie nach Möglichkeit symmetrisch ausgelegte Kabel mit XLR- oder Stereoklinkenstecker verwenden. Die symmetrische Verkabelung reduziert in hohem Maße Probleme durch Einstreuung von Störgeräuschen. Achten Sie auf jeden Fall auf die unten abgebildete Anschlußbelegung der Steckverbinder. Kabel aus dem DYNACORD Zubehörsortiment werden in jedem Fall dieser Belegung entsprechen. XLR FEMALE XLR MALE Mikrofone symmetrisch Unsymmetrisch Externe Geräte mit XLR Ein- und Ausgangsbuchsen Symmetrisch Unsymmetrisch Externe Geräte mit Klinken Ein- und Ausgangsbuchsen Symmetrisch

HAUT-PARLEUR D’EXTENSION

SETUP EXAMPLES PowerMate 1000 mit AM12 als Monitor / PowerMate 1000 with AM12 Monitor PA mit 2xAM12 und 2x Subwoofer / PA with 2xAM12 and 2x Subwoofer LINE OUT Monitoring mit AM12 und M12 am Extension Output Monitoring with AM12 and M12 on Extension Output
