Produkttyp	Bühnenbeleuchtung mit Lichteffekten
Marke	JBSYSTEMS LIGHT
Modell	LED RAVE
Lichtquelle	1 kalte weiße LED 10W
Anzahl der Gobos	15 mehrfarbige Gobos + offen
Gobo-Rotation	Stopp, Dauerrotation oder Musiksteuerung (Schalter)
Reflektor-Rotation	Stopp, Dauerrotation oder Musiksteuerung (Schalter)
Stroboskopfunktion	Ultraschnell, über DMX aktivierbar
DMX-Steuerung	Ja, 1 Kanal, Adressierung über DIP-Schalter (1-512)
DMX-Anschlüsse	XLR 3-polig männlich (Eingang) und weiblich (Ausgang)
Stromversorgung	AC 100-250V, 50/60Hz
Leistungsaufnahme	20W
Sicherung	250V 6,3A, träge (20mm Glas)
Abmessungen (L x H x T)	247 x 218 x 162 mm
Gewicht	3,00 kg
Umgebungstemperatur bei Betrieb	45°C max
Oberflächentemperatur (Gehäuse)	85°C max
Schutzart	Nur für Innenräume
Installation	Befestigungshalter mit Loch für Haken, Sicherungsseil erforderlich
Wartung und Reinigung	Reinigung der externen Optiken alle 30 Tage, interne alle 90 Tage (durch qualifiziertes Personal)
Im Lieferumfang enthalten	IEC-Netzkabel, Bedienungsanleitung
Garantie	Herstellergarantie (siehe Bedingungen)

Häufig gestellte Fragen - LED RAVE JBSYSTEMS LIGHT

Wie stelle ich die DMX-Adresse des Geräts ein?

Verwenden Sie die DIP-Schalter (Nr. 1 bis 9), um die Startadresse zwischen 1 und 512 einzustellen. Jeder Schalter hat einen Binärwert (1, 2, 4, 8, 16, 32, 64, 128, 256). Addieren Sie die Werte der Schalter in ON-Position, um die gewünschte Adresse zu erhalten. Beispielsweise für Adresse 13 setzen Sie die Schalter 1 (1), 3 (4) und 4 (8) auf ON.

Kann ich dieses Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen oder Feuchtigkeit aus, um Stromschlaggefahr zu vermeiden.

Wie reinige ich die Linsen und Optiken?

Verwenden Sie ein weiches Tuch und einen Glasreiniger. Reinigen Sie die externen Optiken mindestens alle 30 Tage und die internen Optiken alle 90 Tage (überlassen Sie die interne Reinigung qualifiziertem Personal). Trocknen Sie alle Teile nach der Reinigung gründlich.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie zuerst, ob das Netzkabel richtig angeschlossen ist und die Steckdose funktioniert. Wenn das Gerät noch aus ist, ist möglicherweise die Sicherung durchgebrannt. Trennen Sie das Gerät vom Netz, ersetzen Sie die Sicherung durch ein identisches Modell (250V 6,3A, träge, 20mm Glas). Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie installiere ich das Gerät in der Höhe?

Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden. Befestigen Sie das Gerät sicher mit einer geeigneten Halterung und einem Sicherungsseil, das das 12-fache des Gerätegewichts tragen kann. Stellen Sie sicher, dass der Bereich darunter frei ist und das Gerät außerhalb der Reichweite des Publikums ist.

Welche Funktion haben die Schalter am Gerät?

Das Gerät verfügt über zwei Schalter: einen für das Gobo-Rad (Position 0: Stopp, I: Dauerrotation, II: Rotation im Takt der Musik) und einen für den Reflektor (gleiche Positionen). Sie ermöglichen die Steuerung der Bewegung im autonomen Modus.

Kann ich mehrere LED RAVE in einer Kette steuern?

Ja, Sie können bis zu 60 Geräte über die DMX-Anschlüsse in einer Daisy-Chain verbinden. Verwenden Sie ein hochwertiges symmetrisches DMX-Kabel und beenden Sie die Kette mit einem Abschlusswiderstand (90 bis 120 Ohm), um Störungen zu vermeiden.

Wie aktiviere ich den Musikmodus?

Stellen Sie den Schalter des Gobo-Rads oder des Reflektors auf Position II. Das eingebaute Mikrofon nimmt die Musik auf und lässt die Elemente im Takt rotieren. Stellen Sie sicher, dass die Lautstärke ausreicht, um die Reaktion auszulösen.

Das Gerät riecht oder raucht beim ersten Einschalten, ist das normal?

Ja, neue Lichteffekte können in den ersten Betriebsminuten einen leichten Geruch oder Rauch abgeben. Dies ist auf die Erwärmung der Komponenten zurückzuführen und verschwindet normalerweise nach einigen Minuten. Lüften Sie den Raum bei Bedarf.

Was sind die wichtigen Sicherheitshinweise?

Schauen Sie niemals direkt in die Lichtquelle. Verwenden Sie das Gerät nicht in Gegenwart von epileptischen Personen ohne Vorsichtsmaßnahmen. Sorgen Sie für ausreichende Belüftung (50 cm von Wänden), decken Sie die Kühlschlitze nicht ab und beachten Sie die maximale Umgebungstemperatur von 45°C. Das Gerät wird an der Oberfläche heiß (bis zu 85°C), vermeiden Sie Berührungen.

BEDIENUNGSANLEITUNG LED RAVE JBSYSTEMS LIGHT

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 100 tot 250V, 50Hz/60Hz

Zekering: 250 V/6,3A trage zekering (20 mm)

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Fantastischer mehrfarbige LED gobo flower!
  Ausgestattet mit weiß 10WATT LED-Technologie:

Sehr geringer Stromverbrauch (günstig für die Geldbörse!)
Sehr brillante Farben im Gegensatz zu einem Effekt mit Halogenlampe
- Kein Lampen austauschen
Sehr geringe Hitze Entwicklung
- Leichtgewicht (es wird kein Trafo für die Lampe benötigt)

• Großte Lichtleistung und 15 messerscharfe Gobos dank ausgezeichneter Optik.
• 2 Schalter steuern die Gobo-und Reflektorschale für die kontinuierliche oder Ton aktiviert Rotation
• Musicgesteuerte Bewegungen durch eingebautes Mikrofon
• Ultra Schnelle Strobe-Funktion
• Dank der 1 Kanal DMX Steuerung, kann das Gerät über ein DMX Controller ein- bzw. ausgeschaltet werden.
• Perfekt für keine Anwendungen: Discos, Clubs, mobile DJs, Partykeller, ...

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
LED RAVE

SICHERHEITSHINWEISE

CAUTION

K OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags aussusetzen, entfern Sie keines der Gehaussteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitungesen!

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
  Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen lasen, Kurzschluß oder Fehlfunktion kon den die Folge sein. Falls es doch einmal vorkommen sollte,itte sofort Netzstecker siehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflambaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit blosten Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkreber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschfristsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

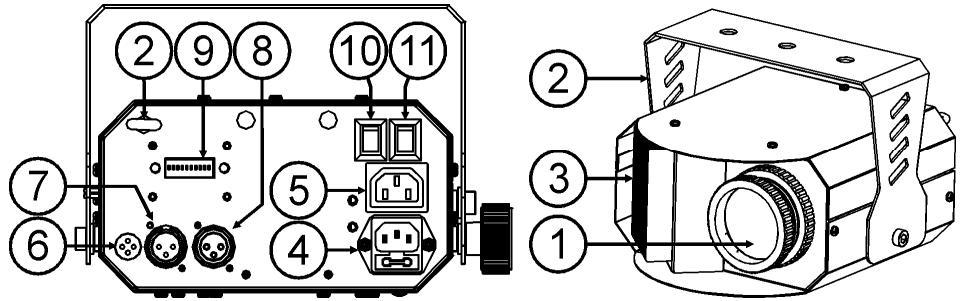

BESCHREIBUNG

1. Objektiv: Schalten Sie die Linse, um den Fokus zu ändern und scharfe Bilder zu erhalten
2. Deckenhalterung mit 1 Drehknöpfe zum Festschauben und zum befestigen einen Montagehaken.

3. Großer Kuhlkorper für die 10W LED: nicht abdecken!

4. Netzanschluss mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.

5. Netzausgang mit IEC-Anschlussdose: Sie können ein spezielle IEC Stromkabel benutzten, um diesen Ausgang einfacher mit dem Netzeingang des folgenden LED RAVE zu verbinden. (max. 60 Geräte können sie verbinden)
6. Internes Mikro
7. DMX-Eingang: 3-poliger XLR-Stecker zum Anschlieben von gängigen DMX-Kabeln. Dieser Eingang erhält Befehle von einem DMX-Controller.
8. DMX-Ausgang: 3-polige XLR-Buchse zum Anschlieben des Led Rave an das nachfolgende Gerät in der DMX-Kette
9. DIP-Schalter zur Einstellung der DMX-Startadresse des Geräts.
10. Gobo Schalter:

Position 0: ausschalten der Rotation der Goborad
- Position I: Goborad rotiert mit konstanter Geschwindigkeit
- Position II: Goborad rotiert im Rhythmus der Musik

1. Reflektor Schalter:

Position 0: ausschalten der Rotation der Reflektor
- Position I: Reflektor rotiert mit einer konstanten Geschwindigkeit
- Position II: Reflektor rotiert im Rhythmus der Musik

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installmenten,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 10cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Gerats von mehr als 20~cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTKINSTALLATION + ADDRESSIERUNG

Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihr dem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführrt werden.

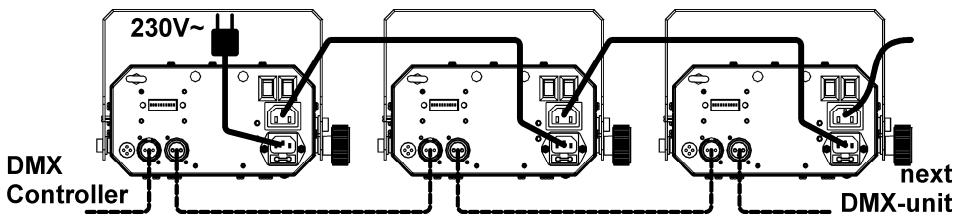

Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controler und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 werden nicht verwendet

• Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, das Funktioniert nicht!

• Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.

Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er kenken, welche Befehle des Controllers er entschlussen muss. Im folgenden Abschnitt erhalten Sie eine Anleitung zum Einstellen der DMX-Adressen.

Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:

Jeder der ersten 9 DIP-Schalter entspricht einem bestimmen DMX-Wert:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	nicht benutzt

Sie können die Werte dieser Schalter kombinieren, um gleich welche Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 → Schalter 1=ON Werte: 1

Anfangsadresse = 05 Schalter 1 + 3 = ON Werte: 1 + 4 = 5
Anfangsadresse = 09 → Schalter 1 + 4 = ON Werte: 1 + 8 = 9
Anfangsadresse = 13 Schalter 1 + 3 + 4 = ON Werte: 1 + 4 + 8 = 13

Anfangsadresse = 62

2 + 4 + 8 + 16 + 32 = 62

→ Schalter 2+3+4+5+6=ON

Werte:

BEDIENUNGSCANLEITUNG

1. Standalone 1 Gerät:
   Schließen Sie die Einheit einfach ans Netz und schalten Sie Musik ein. Die Einheit beginnnt automatisch zu arbeiten.
2. DMX-modus:

Wenn die Geräte im DMX-Modus angeschlossen sind, können sie gemäß dem DMX-Diagramm gesteuert werden:

• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.

• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.

• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.

• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Lüfungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außer Optik mindestens alle 30 Tage saubem
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 100 bis 250V 50Hz / 60Hz

Sicherung: 250V / 6,3A langsame Sicherung (20mm Glas)

Energieverbrauch: 20 Watt

Goborad: 15 mehrfarbige gobos + open

Klangregler: Eingebautes Mikrofon

Lichtquelle: 1x 10W cool white LED

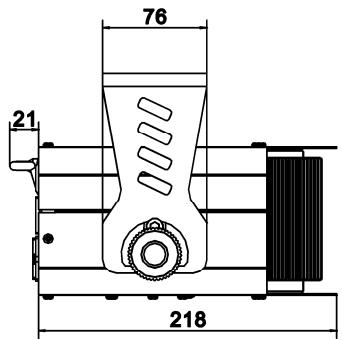

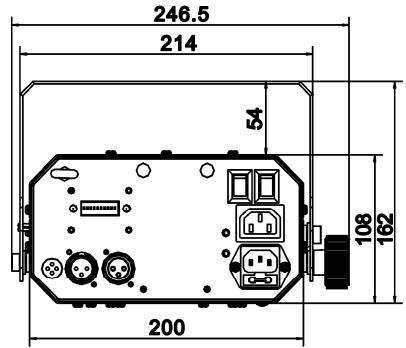

Abmessungen: 247 × 218 × 162 ~mm (siehe Zeichnung)

Gewicht: 3,00kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterlagen:

www.beglec.com
