BEDIENUNGSANLEITUNG WALL RUSTIC FALMEC

BEDIENUNGSSANLEITUNG

LIVRET D'INSTRUCTIONS

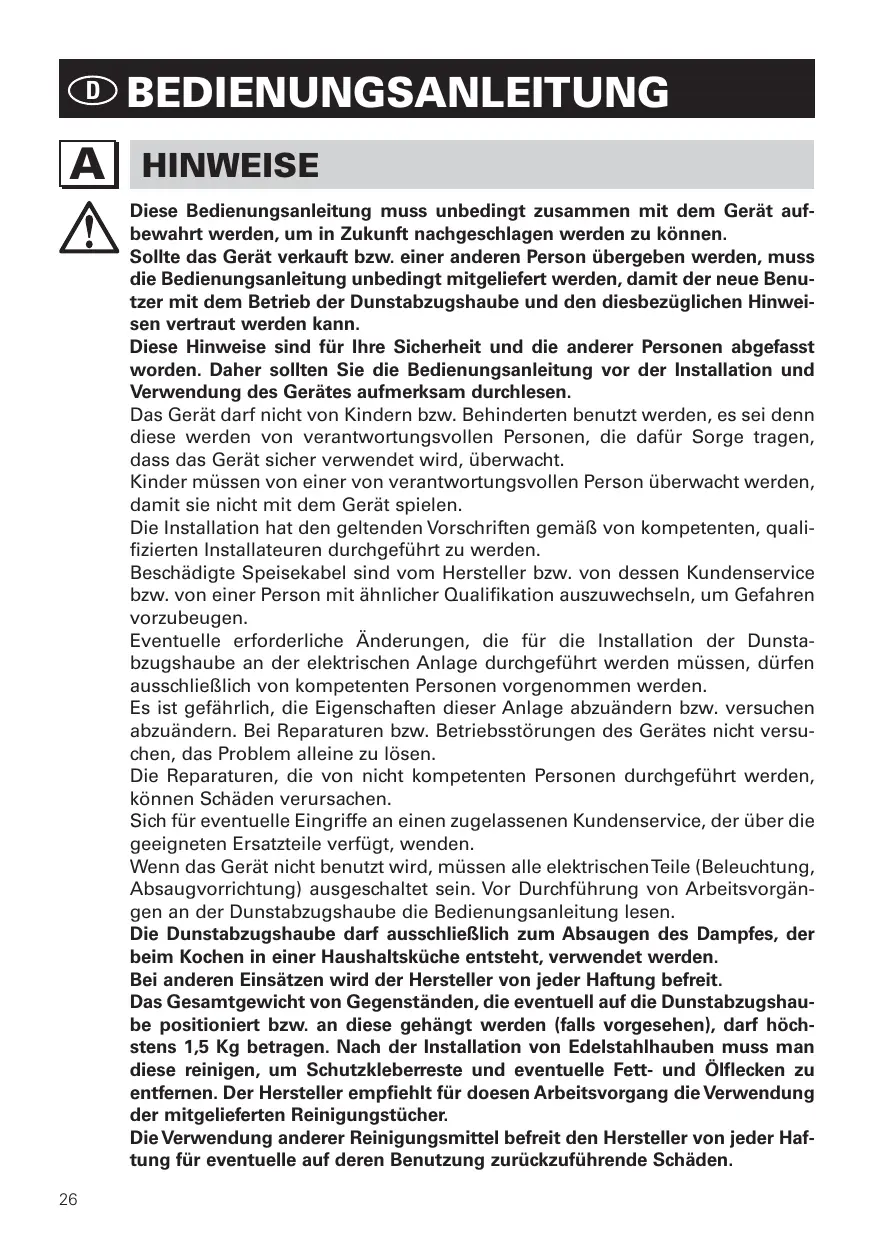

Verehrte Kundin, verehrter Kunde

Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu können, sollen den Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Entsatz-Aktivkohlefilter verwenden Sieitte den Coupon, der dem Deckblatt beiliegt.

Chère Madame/Cher Monsieur, félicitations!

These Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu konnen.

Solle das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

These Hinweise sind für ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollen den Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerätarfind nicht von Kindern bzw.Behinderten benutzt werden,es sei denn.
these werden von verantwortungsvollen Personen, die dafür Sorge/TRagen,
dass Gerät safer verwendet wird,überwacht.

Kinder mussen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät speiten.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifierten Installateuren durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, freiennes ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu losen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügbar, wenden.

Wenn das Gerät nicht benutzt wird, mussen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitunglesen.

Die Dunstabzugshaubearfasschliebichzum AbsaugendampsesderbeimKochenineinerHaushaltskuchentsteh,verwendetwerden.

Bei anderen Einsatzen wird der Hersteller von jeder Haftung befrei.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), damit hohstens 1,5 Kg betragen. Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberrente und eventuelle Fett- und Ölflecken zu entfernen. Der Hersteller empfeht für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befrei den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Mindestabstand: der Abstand zwischen der Aufliegefläche der Kochtopfe auf der Kochebene und dem unteren Dunstabzugshaubenteil. Wenn die Dunstabzugshaube über ein Gasgerät positioniert wird, muss dieser Abstand mindestens 65 cm betragen (siehe Abb. C1). Sollte in der Bedienungsanleitung der Gaskochebene einHigher Abstand angegeben sein, muss man diesen berücksichtigten.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10% ), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindestlänge aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschäftsmäßige Luftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

Montageanleitungen: siehe Abschnitt "O" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG!

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschwritten werden; sollte dies dennoch vorkommen, den{nachst gelegen den Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätotypen können mit einem Kabel ohne Stecker ausgestattet sein, in thisem Fall ist ein „genormter“ Stecker zu verwenden, wobei folgenden zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;
• der blaue Draht ist für den Nullleiter, und
• der braune Draht für die Phase bestimmt. Das Kabelarf auf keinen Fall mit

heißen Teilen in Berührung kommt (über 75^

• Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet gefeliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr an-zuschlieben, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschreiben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600):

Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darauf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filtrerend)

Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschreiben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist es ratsam, bei starker Geruch- und Dampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erstene Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube solte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

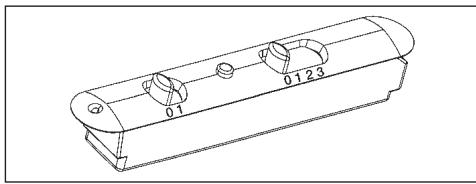

1. ZWEI-SCHALTER-STEUERUNG

LICHT - Schalter A

Stellung 0: Licht immer ausgeschaltet.

Stellung 1: Licht immer eingeschaltet.

DREHZAHL - Schalter B

Zum Einschalten und Einstellung der Betriebsdrehzahl des Motors, je nach Ausführung Drehzahlstufe 1 bis 3 oder mittels stufenlosem Drehzahlregler.

KONTROLLLEUCHTE - C

Betriebskontrollleuchte des Motors.

2. BEDIENFELD MIT 5 TASTEN

LICHT-Taste

ON/OFF LIGHT

MOTOR - Taste 1, 2, 3, OFF

1: startet den Motor mit Mindestrehzahl
2: startet den Motor mit mittlerer Drehzahl
3: startet den Motor mit Höchstdrehzahl

OFF: schaltet den Motor aus

• ON: Licht eingeschaltet (Druckkopf beleuchtet);
  OFF: Licht ausgeschaltet.

Druckknopf -

Bei Betätigung these Drucknopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

Druckkopf +

Bei Betätigung theses Druckknopfes wird die Motorgeschwindigkeit gesteigert.

Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 15 Minuten geht der Motor automatisch zur 3. Geschwindigkeit über).

Modalität- Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Option: Ausführung mit Fernbedienung (nur für eine Ausführungen erhaltlich).

HIN WEISE:

Das Gerät nicht in der Höhe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen konnten.

Maximaler Betriebsabstand 5 Meter. Diese Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.

Lichtknopf der Fernbedienung: On/Off Licht.

Druckkopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt.

Schaltuhrknopf: siehe nachstehende Anleitungen.

Anleitung zum Kodewechsel (nur bei interferenzbedingten Betriebsstörungen):

Das Gerat von der Stromlinie trennen.

Den Deckel der Fernbedienung entfernen, den Kode durch Betätigung der Hebel ändern.

Das Gerät an die Stromlinie anschließen und sich vergewissern, dass die Lichter und die Motoren ausgeschaltet sind.

2 Sekunden lang auf die Schaltuhrtaste drücken und bei Einschaltung der roten Led der Druckknopftafel eine beliebige Taste dieser Tafel betätigten.

Druckkopf Schaltuhr und Filterverstopfung

• These Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellten Geschwindigkeit (Druckknopf mit Blinklicht).
• Nach 30 Betriebsstunden zeigt der Druckknopf an, daß eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleuchtet). Anschließend die Dunstabzugshaube ausschalten undwieder einschalten, um zu prufen, ob

der Alarm aufgehoben wurde.

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

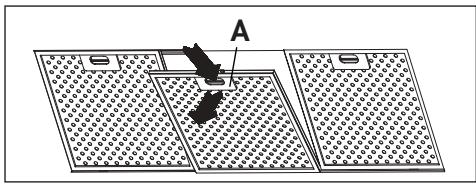

1. METALLFILTER

Zur Entfernung des Metall-Fettfilters genugt es, am Griff A (Siehe Abb.) zuziehen, bis der Filter aus der vorderen Führungsschiene austritt. Nun leicht nach unten neigen, damit er auch aus der hinteren Führungsschiene austritt. Beim Einsetzen des neuen Filters in umgekehrter Reihenfolge vorgehen. Die Metall- Fettfilter sind spulmaschinenfest.

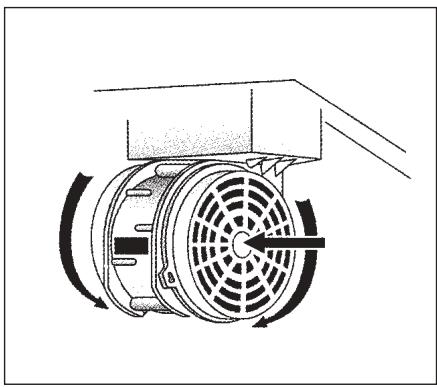

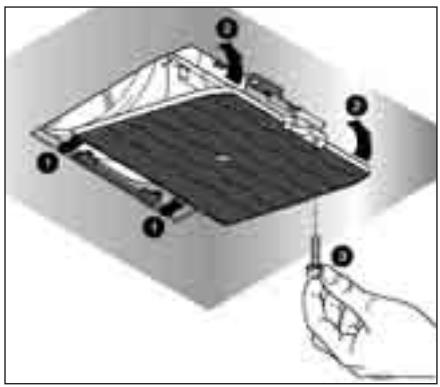

2. AKTIVKOHLEFILTER

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklart, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen. Für die Montage/das Auswechseln siehe Abb.

Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb. Um die neuen Filter zu bestellen, den der Bedienungsanleitung als Anlage beigefugten Coupon verwenden bzw. sich an den Handler wenden.

BELEUCHTUNG MONTAGE UND ERSATZ

1. DECKENLAMPE

Die Lampe wie folgt auswechseln:

a) Das Gerätarf nicht an das Stromnetz angeschlossen sein.
b) Die Stützschraube A ausdrehen und die Deckenlampe entfernen.
c) Die Lampe mit dem gleichen Modell wie das Original auswechseln (max. 25 W, siehe Angaben in Lampennähe).

ACHTUNG! Lampen mit anderer Form und Leistung als die Originallampe können das Beleuchtungsfach ernsthaft beschädigen.

2. LAMPE

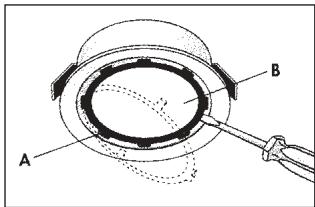

Die lampe "Round halogen light" zu ersetzen:

a) Sicherstellen, dass das Gerät vom Stromversorgungsnetz getrennt ist.
b) Den Haltering des Glasplättchens A durch eine leuchte Hebelbewegung mit einem Schraubenzieher entfernen
c) Das Glasplättchen B entfernen, um Zugang um Lampenfach zu haben.
d) Die Lampe durch eine neue desselben Types ersetzen (Halogenleuchte, max. 20 W, 12 Volt Anschluss G4).
e) Das Glasplattchen B wieder anbringen und mit dem Haltering A befestigen.

Round halogen light

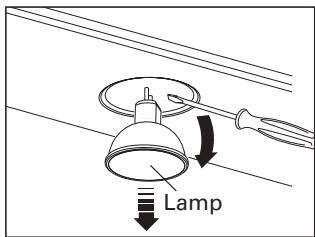

Auswechseln der Lampe "Dicroic lamp":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.
b) Die Lampe mit Hilfe eines Schraubenziehers entfern (siehe Abbildung)
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Kaltlichtlampe max. 20 W, 12 Volt).

Dicroic spot

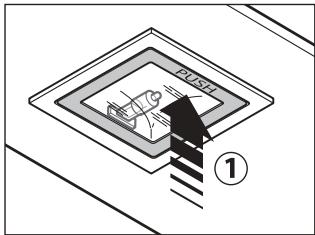

Auswechseln der Lampe "Square halogen light":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.
b) Die Platte vollständig bis zu einem Winkel von 90^ öffnen (siehe Abbildung), indem man auf PUSH druckt.
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4).

d) Die Platte wieder schließen. Wenn sich die Platte nicht korrekt schließen{lsst, den in Punkt b) beschriebenen Vorgang wiederholen.

3. LEUCHTSTOFFFLAMPE (dem qualifizierten Personal vorbehalten)

Auswechseln des Leuchtstoffrohrs:

a) Das Gerät vom Stromnetz trennen;
b) Die eventuelle Stahlplatte entfernen, indem man die Befestigungsschrauben ausdrecht.

Das Leuchtstoffrohr Herausnehmen, indem man es um 90^ dreht, und mit einem Rohr mit den gleichen Eigenschaften ersetzen (8W-13W-21W-28W je nach Modell);

c) Das Gerät wieder an das Stromnetz anschließen.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine langge Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergeführlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

These Filter haben die Aufgabe, die schwebbenden Fettteilchen zurückzuhalten, sie sollen den jeder Monat mit warmem Wasser. Bereinigt werden, wobe darauf zu achten ist, dass sie nicht geknicht werden. Für den Ausund Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgefuhrt werden.

2. AKTIVKOHLEFILTER

These Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthalten den Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführrt.

Die Aktivkohlefilter konnen nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AussenreINIGUNG

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt.

Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seite vornehmen; hierfür ein weichesTuch verwenden, gründlich abspullen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigten.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommt.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden.

Der Hersteller leht bei Nichtbeachtung dieser Anweisungen jeder Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube)durfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationa- len Sicherheitsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65~cm betragen.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhützte Öl konnte sich entzünden.

Für eine ausreichende Luftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

-Kein offenes Feuer unter der Haube anzünden.
- Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen.
- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Steckerzieht bzw. den

Hauptschalter betätig. Der Hersteller leht不论是 Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

GARANTIE

Was die garantie betriff, wenden sie sich am austräger.

Die Herstellerfirma haftet nicht für mögliche Ungenuigkeiten infolge Druck-oder Schreibfehler in thisem Anleitungsgsht. Sie behält sich außerdem das Recht vor, an ihren Produkten samsliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nutzlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG FÜR DIE RUSTIKALEN WANDABZUGSHAUBEN

Schritt 1

• Die Befestigungsschiene (A - Abb. 1) an die Wand halten, wobei sich die Höhe durch die Summe der Werte X + Y + 265 mm ergibt.
• Mit einer Wasserwaage sicherstellen, daß die Schiene waagrecht ausgerichtet ist und an den beiden Enden der Schiene Nr. 2 Stellen zum Bohren anziehnen.
• Die Löcher bohren, 2 Expansionsdübel mit 8 mm Durchmesser einsetzen und die Schiene mit den diesbezüglichen Schrauben befestigen.

Schritt 2

• Die Dunstabzugshaube an der Befestigungsschiene einhaken (Abb. 2).

Schritt 3

• Die Dunstabzugshaube über die Schrauben der Beschläge (Abb. 3) ausrichten. Die obere Schraube (B) regelt den Abstand zur Wand und die untere (C) die vertikale Ausrichtung.

Schritt 4

• Um zu vermeiden, daß sich die Dunstabzugshaube durch Druck von unten aushakt, ist sie mit einem Expansionsdübel und einer diesbezügliches Schraube durch die Bohrung (Abb. 4) an der Wand zu befestigen

MONTAGE DER ECKDUNSTABZUGSHAUBE OHNE STANGE

Shritt 1

• Die wichtere Feinstellschraube (A) ausdrehen und die Motorgruppe vom Haubenboden abmontieren (Abb. 1).

• Mit einer Wasserwaage sicherstellen, daß die Befestigungsschiene waa-gerecht ausgerichtet ist und an den Enden der Schiene 4 Bohrlocher an-zeichen.

• Die Dunstabzugshaube mit Hilfe der zwei an der oberen Rückwand befindlichen Langlocher in der gewünschten Position befestigen.
• Anschließend die an den unteren Rückwänden positionierten Sicherheits-schrauben C anbringen.

Shritt 2

• Nachdem man die Dunstabzugshaube befestigt hat, den Schlauch an die Rauchauslassöffnung und an das rundeAnschlußstück der Motorkammer anschließen.
• Die Motorgruppe wieder an den Haubenboden anmontieren und mit der hinteren Feinstellschraube (A) befestigen (Abb. 2).

BEFESTIGUNG DER DUNSTABZUGSHAUBE OHNE MOTORHEÄUSE

1) Den Abstand (L) von der Unterseite der Dunstabzugshaube zur Mitte der Befestigungsbohrungen messen (Abb. 7).
2) Den Abstand (M) zwischen den zwei Befestigungsohrungen messen.
3) Die Mittellinie des Kochfelds muss mit der Mittellinie: L + 650 mm .
4) Die Höhe der durchzuführenden Bohrungen über dem Kochfeld ergibt sich aus der Summe von (L) und (H), wobei (H) durch den Punkt C-1 festgelegt wird.
5) Die Löcher mit einer Bohrmschine bohren und die Dübel einsetzen (der Durchmesser der Bohrungen hangt von der Art der Dübel ab).
6) Um sicherzustellen, dass die Dunstabzugshaube nach der Montage einwandfrei befestigt ist, vor dem Aufhängen

• die Stahlgitter abnehmer, wenn die Dunstabzugshaube mit einem Tangentialmotor ausgestattet ist
• die ganze Einbaugruppe Herausnahmen, wenn die Dunstabzugshaube mit einer solchen ausgestattet ist. Hierzu die Schrauben losen, mit denen sie an der Unterseite befestigt ist.

7) Die Dunstabzugshaube aufhängen.
8) Durch die an der Unterseite befindliche Öffnung sicherstellen, dass die Dunstabzugshaube gut an den Haken befestigt ist.
9) Die Höhe der Dunstabzugshaube mit den Schrauben der Haken verstellen.
10) Die Stahlgitter bzw. die Einbaugruppe montieren.
11) Kaminbefestigungssatz (Abb. 8):

• Den Bügel (A) mit einem geeigneten Abstand an der Wand befestigen, wobei man die mitgelieferten Schrauben zu benutzen hat;
• Die Veränderung mit den mitgelieferten Schrauben an den Bügel (A) befestigen.

AVERTISSEMENTS
