BEDIENUNGSANLEITUNG WALL FALMEC

Verehrte Kundin, verehrter Kunde

Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu konnen, sollen den Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Entsatz-Aktivkohlefilter verwenden Sieitte den Coupon, der dem Deckblatt beieigt.

Chère Madame/Cher Monsieur, félicitations!

These Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu konnen.

Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

These Hinweise sind für ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollen den Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerätarfind nicht von Kindern bzw.Behinderten benutzt werden,es sei denn.
these werden von verantwortungsvollen Personen, die dafür Sorge/TRagen,
dass das Gerät sicer verwendet wird, überwacht.

Kinder mussen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät speilen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifierten Installateuren durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualification auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, darüber ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu losen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden.

Wenn das Gerät nicht benutz wird, mussen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschelt sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitunglesen.

Die Dunstabzugshaubearfasschliebichzum Absaugendampfes,der beimKochenineiner Haushaltskücheentsteh,Verwendetwerden.

Bei anderen Einsätzen wird der Hersteller von jeder Haftung befrei.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf hochstens 1,5 Kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.

Der Hersteller empfeht für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befrei den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogerats sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Mindestabstand: der Abstand zwischen der Aufliegefläche der Kochtopfe auf der Kochebene und dem unteren Dunstabzugshaubenteil. Wenn die Dunstabzugshaube über ein Gasgerät positioniert wird, muss dieser Abstand mindestens 65 cm betragen (siehe Abb. C1). Sollte in der Bedienungsanleitung der Gaskochebene ein higherer Abstand angegeben sein, muss man diesen berücksichtigten.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohrleitung nach oben genegt sein (ca. 10% ), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prufen, ob alle Rohre die erforderliche Mindestlange aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

Montageanleitungen: siehe Abschnitt "O" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG!

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschritten werden; sollte dies dennoch vorkommen, den nachst gelegen den Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätotypen können mit einem Kabel ohne Stecker ausgestattet sein, in thisem Fall ist ein „genormter“ Stecker zu verwenden, wobei folgenden zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;
• der blaue Draht ist für den Nullleiter, und

• der braune Draht für die Phase bestimmt. Das Kabelarf auf keinen Fall mit heißen Teilen in Berührung kommt (über 75^ ).

• Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet gefeliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr an-zuschlieben, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschreiben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600):

Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darauf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filtrerend)

Bei dieser Ausführung stromt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschreiben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist es ratsam, bei starker Geruch- und Dampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erstene Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschelt werden, wenn der Raum vollkommen geruchsfrei ist.

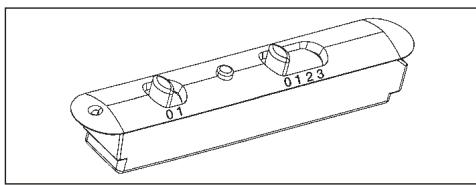

1. ZWEI-SCHALTER-STEUERUNG

LICHT - Schalter A

Stellung 0: Licht immer ausgeschaltet.

Stellung 1: Licht immer eingeschaltet.

DREHZAHL - Schalter B

Zum Einschalten und Einstellung der Betriebsdrehzahl des Motors, je nach Ausführung Drehzahlstufe 1 bis 3 oder mittels stufenlosem Drehzahlregler.

KONTROLLLEUCHTE - C

Betriebskontrolleuchte des Motors.

2. BEDIENFELD MIT 5 TASTEN

LICHT-Taste

ON/OFF LICH

MOTOR - Taste 1, 2, 3, OFF

1: startet den Motor mit Mindestrehzahl
2: startet den Motor mit mittlerer Drehzahl
3: startet den Motor mit Höchstdrehzahl
OFF: schaltet den Motor aus

• ON: Licht eingeschaltet (Drucknopf beleuchtet);
  OFF: Licht ausgeschaltet.

Druckknopf -

Bei Betätigung these Drucknopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

Druckkopf +

Bei Betätigung these Druckknopfes wird die Motorgeschwindigkeit gesteigert.

Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist

zeitgesteuert und nach ca. 15 Minuten geht der Motor automatisch zur 3. Geschwindigkeit über).

Modalität- Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Option: Ausführung mit Fernbedienung (nur für eine Ausführungen erhältlich).

HIN WEISE:

Das Gerät nicht in der Höhe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen konnten.

Maximaler Betriebsabstand 5 Meter. Dieser Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.

Lichtknopf der Fernbedienung: On/Off Licht.

Druckknopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt.

Schaltuhrknopf: siehe nachstehende Anleitungen.

Anleitung zum Kodewechsel (nur bei interferenzbedingten Betriebsstörungen):

Das Gerat von der Stromlinie trennen.

Den Deckel der Fernbedienung entfern, den Kode durch Betätigung der Hebeländern.

Das Gerät an die Stromlinie anschließen und sich vergewissern, dass die Lichter und die Motoren ausgeschaltet sind.

2 Sekunden lang auf die Schaltuhrtaste drücken und bei Einschaltung der roten Led der Druckknopftafel eine beliebige Taste dieser Tafel betätigten.

Druckkopf Schaltuhr und Filterverstopfung

• These Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellen Geschwindigkeit (Druckknopf mit Blinklicht).
• Nach 30 Betriebsstunden zeigt der Druckknopf an, daß eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleucht). Anschließend die Dunstabzugshaube ausschalten undwieder einschalten, um zu prufen, ob der Alarm aufgehoben wurde.

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER

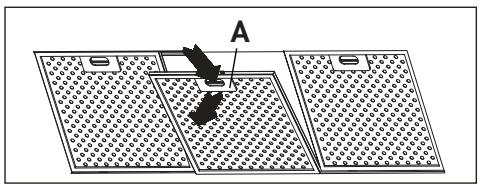

Zur Entfernung des Metall-Fettfilters genugt es, am Griff A (Siehe Abb.) zuziehen, bis der Filter aus der vorderen Führungsschiene austritt. Nun leicht nach unten neigen, damit er auch aus der hinteren Führungsschiene austritt. Beim Einsetzen des neuen Filters in umgekehrter Reihenfolge vorgehen. Die Metall- Fettfilter sind spulmaschinenfest.

Hauben mit Umkreis-Saugen:

• Das Paneel öffnen (siehe Abb. 1). Um den Metallfettfilter zu entfernen, den Griff A betätigen.

2. AKTIVKOHLEFILTER

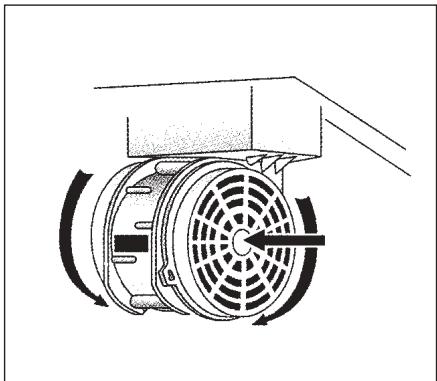

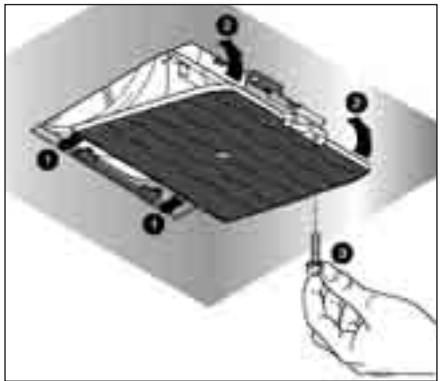

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklart, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.

Für die Montage/das Auswechseln siehe Abb.

Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb. Um die neuen Filter zu bestellen, den der Bedienungsanleitung als Anlage beigeführten Coupon verwenden bzw. sich an den Handler wenden.

3. ABSETZBARE TAFEL

Folgen Sie den Anweisungen auf Abb. H3, um die Tafel zu entfernen.

1. DECKENLAMPE

Die Lampe wie folgt auswechseln:

a) Das Gerätarf nicht an das Stromnetz angeschlossen sein.
b) Die Stützschraube A ausdrehen und die Deckenlampe entfern.
c) Die Lampe mit dem gleichen Modell wie das Original auswechseln (max. 25 W, siehe Angaben in Lampennähe).

ACHTUNG! Lampen mit anderer Form und Leistung als die Originallampe können das Beleuchtungsfach ernsthaft beschädigen.

2. LAMPE

Die lampe "Round halogen light" zu ersetzen:

a) Sicherstellen, dass das Gerät vom Stromversorgungsnetz getrennt ist.

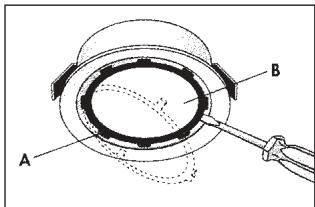

b) Den Haltering des Glasplättchens A durch eine leuchte Hebelbewegung mit einem Schraubenzieher entfernen
c) Das Glasplättchen B entfernen, um Zugang um Lampenfach zu haben.
d) Die Lampe durch eine neue desselben Typs ersetzen (Halogenleuchte, max. 20 W, 12 Volt Anschluss G4).
e) Das Glasplättchen B wieder anbringen und mit dem Haltering A befestigen.

Round halogen light

Auswechseln der Lampe "Dicroic lamp":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.

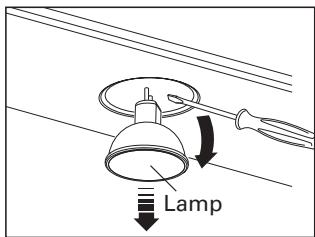

b) Die Lampe mit Hilfe eines Schraubenziehers entfern (siehe Abbildung)
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Kaltlichtlampe max. 20 W, 12 Volt).

Dicroic spot

Auswechseln der Lampe "Square halogen light":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.
b) Die Platte vollständig bis zu einem Winkel von 90^ öffnen (siehe Abbildung), indem man auf PUSH druckt.
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4).
d) Die Platte wieder schließen. Wenn sich die Platte nicht korrekt schließen{lsst, den in Punkt b) beschriebenen Vorgang wiederholen.

3. LEUCHTSTOFFFLAMPE (dem qualifizierten Personal vorbehalten)

Auswechseln des Leuchtstoffrohrs:

a) Das Gerät vom Stromnetz trennen;
b) Die eventuelle Stahlplatte entfernen, indem man die Befestigungsschrauben ausdreht.

Das Leuchtstoffrohr Herausnahmen, indem man es um 90^ dreht, und mit einem Rohr mit den gleichen Eigenschaften ersetzen (8W-13W-21W-28W je nach Modell);

c) Das Gerät wieder an das Stromnetz anschließen.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine langge Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergeführlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

These Filter haben die Aufgabe, die schwebbenden Fettteilchen zurückzuhalten, sie sollen den jeder Monat mit warmem Wasser. Bereinigt werden, wobe darauf zu achten ist, dass sie nicht geknicht werden. Für den Ausund Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgefuhrt werden.

2. AKTIVKOHLEFILTER

These Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthalten den Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführrt.

Die Aktivkohlefilter konnen nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt.

Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seite vornehmen; hierfür ein weichesTuch verwenden, gründlich abspullen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigten.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommt.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden.

Der Hersteller leht bei Nichtbeachtung dieser Anweisungen jeder Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube)durfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherheitsvorschriften entspricht; sie erfüllt außer dem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65 cm betragen.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhützte Öl konnte sich entzünden.

Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

-Kein offenes Feuer unter der Haube anzünden.
- Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen.
- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Steckerzieht bzw. den Hauptschalter betätig. Der Hersteller leht eine Haftung für eventuelle direkte oder

indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

GARANTIE

Was die garantie betrifft, wenden sie sich am austräger.

Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck-oder Schreibfehler in thisem Anleitungshaft. Sie behält sich außerdem das Recht vor, an ihren Produkten samentliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG DUNSTABZUGSHAUBE MIT BOX

Schritt 1

• Die Befestigungsschiene (A-Abb. 1) in einer Höhe vom Kochfeld an die Wand halten, die sich aus der Summe der Maße X + Y + 320 mm ergibt.
• Mit einer Wasserwaage sicherstellen, daß die Befestigungsschiene waagerecht ausgerichtet ist und an den Enden der Schiene 2 Bohr-löcher anzeichnen.
• Die Löcher bohren, 2 Spreizdübel 8 mm hineinstecken und die Schiene mit den dazugehörenden Schrauben befestigen.

Schritt 2

• Die Dunstabzugshaube an der Befestigungsschiene einhängen (Abb. 2).
• Die Ausrichtung der Dunstabzugshabe mit den Schrauben der Be-schläge regulieren (Abb. 2). Die obere Schraube (B) regelt den Ab-stand zur Wand, die andere (C) die vertikale Ausrichtung.

Schritt 3

• Um zu vermeiden, daß sich die Dunstabzugshaube durch Druck von unter aushakt, muß sie mit einem Spreizdübel und der dazugehörrenden Schraube durch die Bohrung (Abb. 3) auf dem Motor box oder innerhalb der Haube, an der Wand befestigt werden.
• Das Rohr (E) in den Rohranschluss (D) stecken.

Schritt 4

• Das Element (G) dem Kamin nahern, bis es ganz darin steckt.
• Die Verlängerung (H) ins Element (G) stecken und darauf auf die gewündte Höhe schieren.
• Nachdem die optimale Position gefunden wurde, den Bügel (L) an die Wand halten, mit einer Wasserwaage die waagerechte Ausrichtung überprüfen und an den Enden 2 Bohrstellen anzieh-nen.
• Die LÖcher bohren, 2 Spreizdübel 4 mm hinein stecken und den Bügel (L) mit den dazugehörenden Schrauben befestigen.
• Die Verlängerung (H) mit den Schrauben (M) am Bügel (L) festschrauben.
