Produkttyp	Dunstabzugshaube
Marke	FALMEC
Modell	POLAR
Version	Abluft- oder Umluftbetrieb
Montage	Wand- oder Deckenmontage
Mindestabstand über einem Gasgerät	65 cm
Anzahl Geschwindigkeiten	3 + Intensivstufe (zeitgesteuert 15 Min.)
Timer	Ja, automatische Abschaltung nach 15 Min.
Fernbedienung	Optional (Reichweite max. 5 m)
Beleuchtung	2 Dichro-Lampen max. 20 W, 12 V
Metallfettfilter	Waschbar (monatlich)
Aktivkohlefilter	Austausch alle 3-4 Monate
Filter-Sättigungsalarm	Ja, nach 30 Betriebsstunden
Material	Edelstahl (Antifingerprint-Behandlung möglich)
Abluftrohrdurchmesser	≥ Anschlussdurchmesser der Haube
Maximales Gewicht von Gegenständen auf der Haube	1,5 kg
Stromversorgung	Siehe Typenschild im Inneren der Haube
Außenpflege	Weiches Tuch, Neutralreiniger oder Brennspiritus

Häufig gestellte Fragen - POLAR FALMEC

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Für ein Gasgerät beträgt der Mindestabstand 65 cm. Überprüfen Sie auch die Angaben des Herstellers des Kochfelds.

Wie reinige ich die Metallfettfilter?

Waschen Sie die Metallfettfilter monatlich in heißem Wasser mit etwas Reinigungsmittel. Biegen Sie sie nicht und trocknen Sie sie gut ab, bevor Sie sie wieder einsetzen.

Wann muss ich die Aktivkohlefilter austauschen?

Tauschen Sie die Aktivkohlefilter je nach Nutzung alle 3 bis 4 Monate aus. Sie sind nicht waschbar.

Wie deaktiviere ich den Filter-Sättigungsalarm?

Drücken Sie den Timer-Knopf einige Sekunden lang, bis die rote Leuchte erlischt. Schalten Sie die Haube aus und wieder ein, um zu überprüfen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Entfernung (max. 5 m) und entfernen Sie Quellen elektromagnetischer Wellen. Falls das Problem bestehen bleibt, ändern Sie den Code, indem Sie das Gerät vom Stromnetz trennen, die Fernbedienung öffnen und die Schalter verstellen.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Außenabluft verwenden?

Ja, in der Filterversion. Stellen Sie sicher, dass die Aktivkohlefilter installiert sind, und entfernen Sie die Rückschlagklappe am Motor.

Wie ersetze ich eine defekte Lampe?

Trennen Sie die Haube vom Stromnetz, entfernen Sie die alte Dichro-Lampe mit einem Schraubendreher und ersetzen Sie sie durch eine ähnliche Lampe (max. 20 W, 12 V).

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie die Stromversorgung und den Sicherungsschalter. Wenn das Kabel beschädigt ist, lassen Sie es von einem autorisierten Kundendienst ersetzen.

Ist es gefährlich, mit offener Flamme unter der Dunstabzugshaube zu kochen?

Ja, niemals offene Flammen unter der Haube verwenden. Beaufsichtigen Sie Fritteusen, um zu verhindern, dass überhitztes Öl Feuer fängt.

Wie reinige ich die Außenseite der Haube, ohne sie zu beschädigen?

Verwenden Sie ein weiches Tuch mit neutraler Seifenlauge oder Brennspiritus. Vermeiden Sie Scheuermittel und raue Tücher, insbesondere wenn die Oberfläche eine Antifingerprint-Behandlung hat.

BEDIENUNGSANLEITUNG POLAR FALMEC

BEDIENUNGSSANLEITUNG

LIVRET D'INSTRUCTIONS

Verehrte Kundin, verehrter Kunde

Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu können, sollen den Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Entsatz-Aktivkohlefilter verwenden Sieitte den Coupon, der dem Deckblatt beieigt.

Chère Madame/Cher Monsieur, félicitations!

These Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu konnen.

Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

These Hinweise sind für ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollen den Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerätarf nicht von Kindern bzw. Behinderten benutzt werden, es sei Denn diese werden von verantwortungsvollen Personen, die dafür Sorge/TRagen, dass das Gerät sicher verwendet wird, überwacht.

Kinder mussen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät speilen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifierten Installateuren durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, darüber ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu losen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden.

Wenn das Gerät nicht benutzt wird, mussen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschelt sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitunglesen.

Die DunstabzugshaubearfasschlieBlichzum Absaugendampfes,der beimKochen in einer Haushaltskücheentstelt,verwendetwerden.

Bei anderen Einsätzen wird der Hersteller von jeder Haftung befrei.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf hochstens 1,5Kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.

Der Hersteller empfeht für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befrei den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Mindestabstand: der Abstand zwischen der Aufliegefläche der Kochtopfe auf der Kochebene und dem unteren Dunstabzugshaubenteil. Wenn die Dunstabzugshaube über ein Gasgerät positioniert wird, muss dieser Abstand mindestens 65 cm betragen (siehe Abb. C1). Sollte in der Bedienungsanleitung der Gaskochebene ein higherer Abstand angegeben sein, muss man diesen berücksichtigten.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohrleitung nach oben geneigt sein (ca. 10% ), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prufen, ob alle Rohre die erforderliche Mindestlange aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschrifsmäßige Luftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

Montageanleitungen: siehe Abschnitt "O" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG!

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschwritten werden; sollte这点 dennoch vorkommen, den nachst gelegenen Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätotypen können mit einem Kabel ohne Stecker ausgestellt sein, in thisem Fall ist ein „genormter“ Stecker zu verwenden, wobei folgenden zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;
• der blaue Draht ist für den Nullleiter, und
• der braune Draht für die Phase bestimmt. Das Kabelarf auf keinen Fall mit geiten Teilen in Berührung kommt (über 75^ ).
• Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet gefeliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführrt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschreiben, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschreiben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600):

Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darauf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filtrerend)

Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschreiben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist es ratsam, bei starker Geruch- undampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erstene Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

ARBEITSWEISE

• ON: Licht eingeschaltet (Druckknopf beleuchtet);
  OFF: Licht ausgeschaltet.

Druckkopf -

Bei Betätigung these Druckknopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschiedlich Licht- und Schaltuhrled angezeigt.

Druckkopf +

Bei Betätigung deses Druckknopfes wird die Motorgeschwindigkeit gesteigert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 15 Minuten跑去 der Motor automatisch zur 3. Geschwindigkeit über).

Modalität- Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Option: Ausführung mit Fernbedienung (nur für eine Ausführungen erhältlich).

HIN WEISE:

Das Gerät nicht in der Höhe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen konnten.

Maximaler Betriebsabstand 5 Meter. Dieser Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.

Lichtknopf der Fernbedienung: On/Off Licht.

Druckknopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Moto-reinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt.

Schaltuhrknopf: siehe nachstehende Anleitungen.

Anleitung zum Kodewechsel (nur bei interferenzbedingten Betriebsstörungen): Das Gerät von der Stromlinie trennen.

Den Deckel der Fernbedienung entfernen, den Kode durch Betätigung der Hebeländern.

Das Gerät an die Stromlinie anschließen und sich vergewissern, dass die Lichter und die Motoren ausgeschaltet sind.

2 Sekunden lang auf die Schaltuhrtaste drücken und bei Einschaltung der roten Led der Druckknopftafel eine beliebige Taste dieser Tafel betätigten.

Druckkopf Schaltuhr und Filterverstopfung

• These Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellten Geschwindigkeit (Druckknopf mit Blinklicht).
• Nach 30 Betriebsstunden zeigt der Druckkopf an, daß eine Spülung der Metallfilter erforderlich ist (Druckkopf rot beleuchtet). Anschließend die Dunstabzugshaube ausschalten undwieder einschalten, um zu prufen, ob der Alarm aufgehoben wurde.

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER

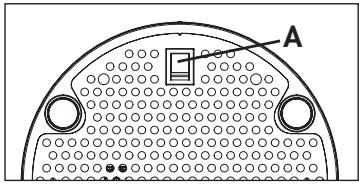

Zur Entfernung des Metall-Fettfilters genügt es, am Griff A (Siehe Abb.).

2. AKTIVKOHLEFILTER

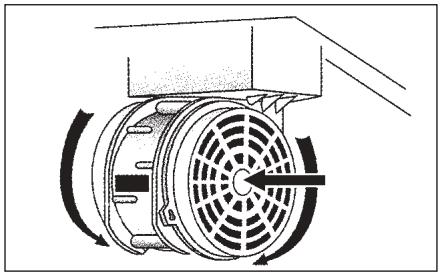

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklart, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.

Für die Montage/das Auswechseln siehe Abb.

Um die neuen Filter zu bestellen, den der Bedienungsanleitung als Anlage beigefugten Coupon verwenden bzw. sich an den Handler wenden.

BELEUCHTUNG MONTAGE UND ERSATZ

LAMPE

Auswechseln der Lampe "Dicroic lamp":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.
b) Die Lampe mit Hilfe eines Schraubenziehers entfern (siehe Abbildung)
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Kaltlichtlampe max. 20 W, 12 Volt).

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine lang-ge Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergeführlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

These Filter haben die Aufgabe, die schwebbenden Fettteilchen zurückzuhalten, sie sollen den jeder Monat mit warmem Wasser. Bereinigt werden, wobe darauf zu achten ist, dass sie nicht geknicht werden. Für den Ausund Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgefuhrt werden.

2. AKTIVKOHLEFILTER

These Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthalten den Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführrt.

Die Aktivkohlefilter konnen nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt.

Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seite vorheiten; hierfür ein weiches Tuch verwenden, gründlich abspüssen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigten.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr mehr zu beseitigenden Beschädigung der Stahlfläche kommt.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden.

Der Hersteller leht bei Nichtbeachtung dieser Anweisungen jeder Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube)durfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationa- len Sicherheitsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissen, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65~cm betragen.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhützte Öl konnte sich entzünden.

Für eine ausreichende Luftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

-Kein offenes Feuer unter der Haube anzünden.
- Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen.
- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Steckerzieht bzw. den Hauptschalter betätig. Der Hersteller leht eine Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

GARANTIE

Was die garantie betrifft, wenden sie sich am austräger.

Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck-oder Schreibfehler in thisem Anleitungssheft. Sie behält sich außerdem das Recht vor, an ihren Produkten samtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG DUNSTABZUGSHAUBE POLAR ISOLA

Schritt 1

1) Die Befestigungsschrauben zwischen Verlängerung und Fachwerk (nur für den Transport) entfernen (Det. A, Abb. O2).
2) Das obere Fachwerk (C) mit Hilfe von 6 Expansionsdübeln mit 8 und den entsprechenden mitgelieferten Schrauben (V1) an der Decke befestigen (Abb. O1).
3) Die gewünschte Höhe zwischen Dunstabzugshaube und Kochebene (65-70 cm) bestimmen (Abb. O2).

Schritt 2

1) Die Einheit Kamin+ Verlängerung+ unteres Fachwerk (B + D + G) mit Hilfe der 6 selbstschneidenden Schrauben (V2) an das obere Fachwerk (C) befestigen. Bei diesen Arbeitsvorgang muss das andere Fachwerk (G) im Inneren des oberen Fachwerks (C) gleiten (Abb. O3).
2) Bei Dunstabzugshauben mit Abluftbetrieb muss man die optimale Höhe des steifen bzw. flexiblen Rauchablassrohres bestimmen und diesen mit dem Anschluss verbinden, bevor man die Veränderung befestigt.
3) Den elektrischen Anschluss erst nach Ausschaltung der Stromversorgung durchführren.
4) Die Verlängerung (D) bis zum oberen Fachwerkflansch nach oben gleiten lessen, anschließend im Uhrzeigersinn drehen, bis man sie am Flansch befestigt hat (Abb. O4). Am Ende mit der mitgelieferten metrischen Schraube M3 (V3) befestigen.

MONTAGE DUNSTABZUGSHAUBE MIT GLAS (Abb. O6)

1) Das Bodengitter (Teil A) durch Betätigten des Griffes (M) entfernen.
2) Den Verbinder (S) des Strahlerkabels offen.
3) Das Element (A) von der Einheit Kamin+ Verlängerung (B + D) entfernen, indem man die 4 metrischen, gerändelten Schrauben M4 (V4) ausdreht.
4) Die metrischen Zentrier- und Drehschutzschrauben (V5) des unteren Flansches des Kegels (B)leitung ausdrehen. Die Glasösen in Übereinstimmung mit den metrischen Schrauben bringen.
5) Das Element (A) mit den 4 metrischen, gerändelten Schrauben M4 (V4) an die Einheit Kamin+ Verlängerung (B + D) befestigen.
6) Den Verbinder (S) wieder anschlieben.

MONTAGEANLEITUNG DUNSTABZUGSHAUBE POLAR WANDINSTALLATION

Schritt 1

1) Den gewünschten Abstand (H1) zwischen Haube und Kochebene (Abb. 1) bestimmen.
2) Die Abdeckstöpsel (V1) entfernen, auf die inneren Befestigungsschrauben (V2) einwirken und die Rückwand (A) entfernen.
3) Die 4 Bohrpunkte F1 und F2 markieren, indem man die in der Abbildung 1 und 2 angegebenen Maße befolgt bzw. die Rückwand als Bohrschablone verwendet.
4) Bohren, die Ausdehnungsübel 8mm einfügen und die Rückwand mit Hilfe der entsprechenden Befestigungsschrauben an der Wand befestig.
5) Mit einer Libelle prufen, ob die Rückwand perfekt waagrecht und senkrecht ausgerichtet sind.

Schritt 2

1) Die Dunstabzugshaube mit Hilfe der 4 Haken (V3) an der Rückwand befestigen und sich vergewissern, dass sich die Haube um ca. 1 cm senkt und

anschließlich prüfen, ob sie gut befestigt ist (Abb.3).

2) Die zwei oberen Befestigungsschrauben (V2) zudrehen, aber nicht vollständig blockieren.
3) Die Haube bis zur gewünschten Position anheben und die unteren und oberen Befestigungsschrauben (V2) ganz zudrehen.
4) Bei Dunstabzugshauben mit Abluftbetrieb die optimale Länge des Rauchauslassrohres bestimmten und den Anschluss vornehmen; der Deckel (B) kann eventuell provisorisch abgenommen werden, indem man auf die entsprechenden Befestigungsschrauben (V4) einwirkt.
5) Die Stromversorgung unterbrechen und elektrischen Anschluss vornehmen.

MONTAGE DER DUNSTABZUGSHAUBEN MIT GLAS

1) Den Metallfilter herausnehmen, indem man den kleinen Griff (C) betätig.
2) Den Verbinder (D) des Strahlerkabels entfernen.
3) Den Körper (E) vom Kegel (F) entfern, indem man die 4 gerändelten, metrischen Schrauben M4 (V5) ausdrecht.
4) Die 2 metrischen Drehschutz- Zentrierschrauben (V6) am unteren Flansch des Kegels (F)leitung ausschrauben. Die Osen des Glases mit den metrischen Schrauben in Übereinstimmung bringen.
5) Den Körper (E) mit den 4 metrischen, gerändelten Schrauben M4 an den Kegel (F) anbringen.
6) Den Verbinder (D) wieder anschließen.
7) Den Metallfilter durch Betätigen des kleinen Griffs (C) wieder anbringen (siehe Abb. P4).

AVERTISSEMENTS
