BEDIENUNGSANLEITUNG GX-800 GEMINI

Professionelle ABS Geformter Laufsprecher

Cajas Acusticas ABS Professionales

MEHRSPRACHIGE ANLEITUNG

ENGLISH .SEITE 2

ESPANOL .SEITE 6

DEUTSCH. SEITE 10

FRANÇAIS. SEITE 14

VOR BENUTZUNG DES GERÄTS LESEN. WICHTIGE HINWEISE&SICHERHEITSBESTIMMUNGEN

Nicht Öffnen, STROMSCHLAGGE-FAHR!

VORSICHT: Dieses Produkt erflt die FCC-Regeln, wenn Sie zum Anschluss abgeschrimmt Kabel und Stecker verwenden, um es mit anderen Geräten zu verbinden. Auch um elektrongatische Störungen anderer elektrischer Geräte wie Radios oder Femsher zu vermeiden, berunten Sie abgeschrimme Kabel und Stecker für die Verbindungen.

Das Ausrufezeichen im gleichzeitigen Dreieck freieth Sie in der Bedierungsanleitung auf wichtige Bedierungsanweisungen und Wartungs-/Serviceanweisungen hinn.

Das Blitzsymbol im gleichzeitigen Dreieck dient doz, den Benutzer vor gefährlichen Spannungen an nicht isolierten Stellen im Gehaus zu warn, die so groi sind, dass sie eine Gefahr fur den Benutzer darstellen.

ANWEISUNGEN LESEN: Lesen Sie alle Sicherheits- und Bedierungsanweisungen, bevor Sie mit dem Produkt arbeiten.

AUFBEWAHRUNGSHINWEIS: Bewahren Sie alle Sicherheits- und Bedierungsanweisungen gut auf.

WARNHINWEISE: Alle Wannhinweise für das Produkt und die Bedienungsanweisungen müssen genau eingehalten werden.

ANWEISUNGEN BEFOLGEN: Alle Anweisungen zum Betrieb des Produkts sollenn befolgt werden.

REINIGUNG: Das Produkt sollt nur mit einem Polier- oder einem weichen trockenden Tuch gereinigt werden. Benutzten Sie dazu niemals Möbelwachs, Benzine, Insekenmittel oder andere flüchtige Reinigungsmittel, Denn sie konnten zur Korrosion des Gehäuses führen.

ERWEITERUNGEN: Benutzten Sie keine Erweiterungen, die nicht vom Hersteller empfehlen sind, da sie zu Risiken führen können.

WASSER&FEUCHTIGKET: Benutz den sie des ges und in der Nane von Wasser, z. B. in der Nane einer Bodewonne, einer Waschssel, eines Kuchersplbeckers, eines Waschbeckers, in einem feuhten Keller, in der Nane eines Schwimmbeckers oder an fahrtchen Orten.

ZUBEHOR: Stellen Sie das Produkt nicht auf eine wackelige oder labile Unterlage. Das Produkt könnte herunterfallen und damit Kinder oder Erwachene verletzen, wie auch selbst beschädigt werden. Stellen Sie das Produkt nur auf vom Hersteller empfohlenere oder verkaufte Unterlagen. Je eine Befestigung und Montage des Produkts soll nach den Anweisungen des Herstellers ausgeführten werden. Nutzen sie dazu ein vom Hersteller empfohlenes Montogeset.

MOBILER TURLALAGEN: Bewegn Sie eine Kombination aus dem Produkt und einer mobilen Unterlage mit Vorsicht. Schnelles Anhalten, zu viel Schub oder unebene Böden konen dazu führten, dass sich Produkt und mobile Unterlage überschiogen (SIE FIG. A).

BELUFTUNG: Schlitz und Öffenkungen im Gehäusd sind für die Belflung vorgesehen. Sie stellen den zuverflüssigen Betrieb des Produkts safer und schätzen es vor Überhütung. Diese Öffenkungen dürfen nicht verschlassen, blockiert oder bedeckt werden.Stellen Sie deswegen das Produkt niemisch auf ein Bett, ein Sofa, einen Teppich oder Stellen mit ähnlicher Oberflüchte. Wenn Sie这点es Produkt in einer festen Installation wie z. B. in einem Regal oder einem Rock einbouxen, sorgen Sie für ausreichende Belflung oder sogen Sie dofur, dass die Bestimmungen der Herstellers genau begingen gehalten werden.

STROMANSCHLUSS: Dieses Produkt dar n mit dem auf dem Gerat angegebenen Strom betriebenen werden. Wenn Sie sich nicht sich sind, welche Stromart Si be iiz zu Hause haben, fragen Si den Verkauf des Gerats oder Ihren Stromversorger.

AUFSTELLUNGSORT: Stellen Sie das Gericat an einem festen Ort auf.

ZEITEN DES NICTGEBRAUCHS: Ziehen Sie das Stromkabel aus dem Gerät heraus, wenn Sie es für eine längerere Zeit nicht gebrachten.

ERDUNG ODER POLUNG: Wem diecs Produt mit dem geolten Wechelstromstecker (ein Stecker mit einem Kontakt mehr als andere Stecker) ausgestattet ist, passt dieser nur in einer bestimmten Rictung in die Steckdose und ist ein besonderes Sicherheitsmerkl. Sollen Die Stecker nicht komplet in die Steckdose stecken konnen, versuchen Sie Ih andersherum euzustedcken. Soller der Stecker auch dann noch nicht in die Steckdose passen, beauftugen sie einen Elektriker, um diese veraltete Steckdose auszuteichen.

Wen d t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0t e alte Steckdose auszuauchen.

SCHUTZ DES STROMKABELS: Stromkabel sollen so verlegt werden, dass man nicht auf sie treten kann, noch dass sie von darauf stehenden oder gegen sie stoßenden Gegenständen gequetscht werden. Achten Sie besonder auf Konten, Sicherung, Stecker und Buchsen.

AUSSENANTENNENERDUNG: Wern Sie eine Außencantenne oder ein Radio-/Fernsehkelabsignal an das Produkt arschlitten, achten Sie daraufauf, dass die Anteine oder das Kabel geerdet sind, um damit zu sorgen, dass Überspannungen und elektrofatische Aufladungen nicht auftreten können. Im Antikel 810 des National Electrical Code, ANSI/NFPA 70, finden Sie Informationen über die richtige Erdung des Antennenmaats und weitere Informationen zu dieserem Thema. (Sehe Auch Fig. B).

Gewitter: Trennen Sie das Produkt während eines Gewitters oder wenn es unbecaufsichtig ist oder wenn es für eine lange Zeit nicht benutz wird, durch herausziehen des Stromkabels aus der Netzdose. Trennen Sie auch die Verbindung zu einer Antonne oder Radio-/Fernsehkelbin. Dadurch vermeiden Sie Beschäftigungen des Produkts durch Blitze oder Überspannungen.

Strom- und ÜBERLANDLEITUEN: Stellen Sie eine AuBcantenne nicht in der Nane von Überlandleitungen, elektrischen Licht- oder Stromkreisen oder an Stellen, wo sie in eine solche Leitung folien konnte, auf. Wenn Sie eine AuBcantenne aufstellen, achen Sie besonder das auf, dass Sie auf keinigen Foll irgendweiche Stromleitungen berhirt. Das kann zu gefährlichen Auswirkungen führen.

ÜBERLASTUNG: Überlosten Sie keine Steckdosen, Veränderungskabel oder Sicherungen. Das kann zu Bränden oder elektrischen Schlögen führen.

EINDRINGEN VON GEGENSTÄNDEN ODR FLUSSIGEIT: Führn Sie niemals irgendweiche Gegenstände durch Öffringen in das Produkt ein. Sie konnten mit Strom fuhrenden Stellen in Verbindungkommen oder Kurzschluse verursachen, die zu Bränden oder elektrischen Schäugen führen können. Gießen Sie niemals irgendweiche Flüssigkeiten auf oder in das Produkt.

Service: Versuchen Sie nicht, das Produkt selbst zu reparieren. Durch das Öffnen des Gehäuses oder Entfernern von Schrauben konnen Sie mit gefährlichen Spannungen oder anderen Risiken in Kontakt kommt. Beauftragen Sie im Reparaturfoll nur qualifizierte Servicepersonol.

WANN SERVICE NÖTIG IST: Unter den folgenden Bedingungen ziehen Sie auf jeder Fall das Stromkabel aus der Steckdose und beauftragen Sie für eine Reparatur nur qualifiziertes Servicepersonali.

• Wenn das Stromkabel defekt ist.
• Wern Flüssigkeit auf oder in das Produkt gelaufen ist oder Gegenstände in das Produkt gefallen sind.
• Wern das Produkt Regen oder Wasser ausgesetzt war.
• Wenn das Produkt trot zefoblogen der Bedienungsanweisungen nicht normal erarbeitet. Stellen Sie damit das Produkt nur nach den Anweisungen der Bedienungsanleitung ein, andere Einstellungen können das Produkt beschädigten und den aufwändigen Einsatz von Technikern für die Wiederherstellung erfordern.
• Wenn das Produkt hingefallen oder auf andere Art und Weise beschädigt ist.
• Wenn das Produkt eine eindeutige Veränderung im Betrieb zeigt.

Fig. B

ERSATZEILE: Wern Ihr Produkt Ersatzteile bereits fängt, archen Sie darcuf, dass der Servicetechnik nur vom Hersteller erlaubote Ersatzteile oder Ersatzteile, die die gleichen Eigenschaften wie die originale Teile aufweisen, einsetzt. Falsche Ersatzteile können zu bränden, elektrisches Schlügen oder anderen Risiken führen.

SICHERHEITSTEST: Bevor der Service oder eine Reparatur für diese Produkt beendet sind, beaufragen Sie den Servicetechnikier, einen Servicetest durchzuführen, um sich zu stellen, dass das Produkt einwandfrei Funktioniert.

WAND-ODER DECKENMONTAGE: Das Produkt soll nicht an einer Wand oder der Decke montiert werden.

HITZE: Stellen Sie das Produkt nicht in die Nähne von Wärmequellen wie Radiotoren, Wärnespeichern, Öfen oder anderen Produkten (such Veränder), die Hitze erzeugen.

VERWERTEN SIE WIEDER: Dies Produrt soll nicht als Haushtalmsull entsorgt werden. Entsorgten Sie das Produkt im Bedarstfoll bei einer zustendigen Entsorgungsstelle, die das Recycling der elektronischen und elektronischen Bauteile überimmt. Wenn Sie das Produkt dem gemäß entsorgen, schätzen Sie die Umwelt und die menschliche Gesundheit. Bei nicht sichgemäßr Entsorgung gefährden Sie die Umwelt und die menschliche Gesundheit. Das Recycling verschiedener Materialien hilft, die Natur und ihre Ressourcen zu schonen. Für nihre Informationen bezüglich der Entsorgung these Products halten Sie Kontakt auf mit ihrer lokalen Stadtverwaltung, dem zustendigen Entsorgungsunternehmen oder dem Handl, bei dem Sie das Produkt gekauft haben.

AKTIVE LAUTSPRECHER RCKSEITEN

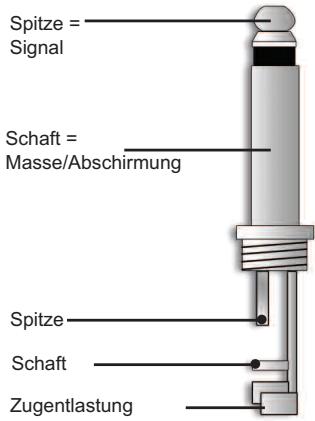

Unsymmetrische Verwendung des 6,3 mm Klinkenanschusses

Verbindungen
Symmetrische Verwendung mit XLR Anschluss
Eingang

1 = Masse/Ab-
schirmung
2=heiβ
3=kalt

Ausgang

Bei unsymmetrischer Verwendung müssen Pin 1 und 3 gebrachte werden.

Bei symmetrischen und unsymmetrischen Steckern müssen Ring und Schaft am Stereostecker gebrachte werden.

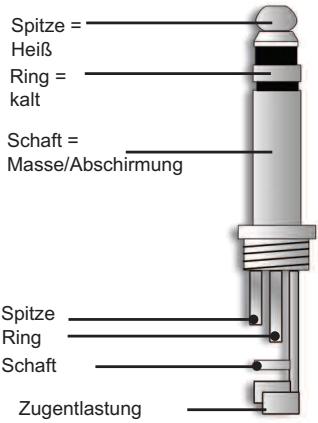

Symmetrische Verwendung des 6,3 mm Klinkenanschlusses

PASSIVE LAUTSPRECHER GILT FR ALLE GRSSEN

(12)

EINLEITUNG

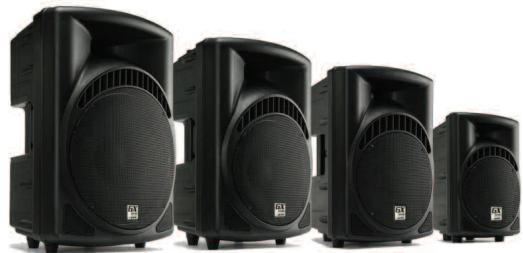

Wir begluckwinschen Sie zu Ihrer Wahl eines Lautspechers aus der Gemini GX-SERIE. Die Lautspeicher sind mit einer limitierten 1-Jahres-Garantie* versehen und sie werden bei richtiger Behandlung und Pflege jahrelang zuverlssig arbeiten.itte registrieren Sie Ihr Produkt unter www.geminidj.com.

*Es gelten die jeweiligen Gewährleistungsbestimmungen des Landes, wo das Gerät erworben wurde.

WARNING

1. Lesen Sie die Anweisungen aufmerksam, bevor Sie das Gerät in Betriebnehmen.
2. Öffnen Sie das Gerät auf keinen Fall, es besteht Stromschlaggefahr.

Vorgehen im Falle einer Beanstandung:

Bitte setzen Sie sich mit Ihr gemini

Vertragshändler in Verbindung.

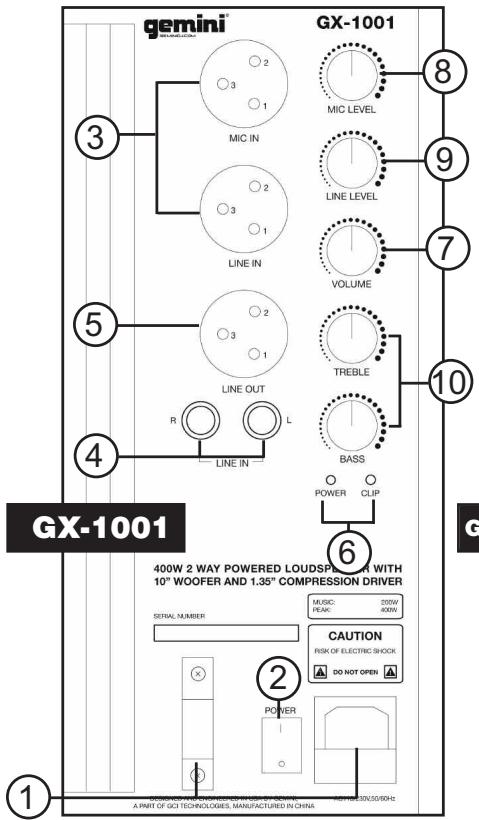

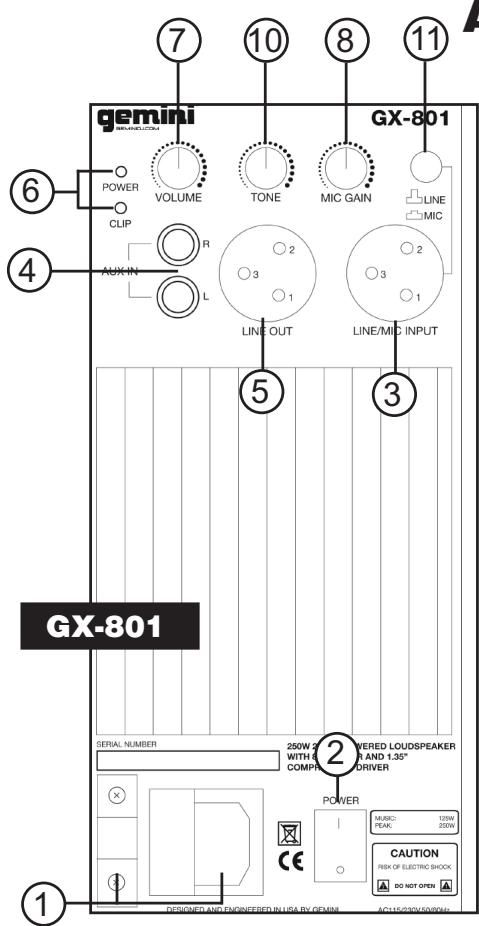

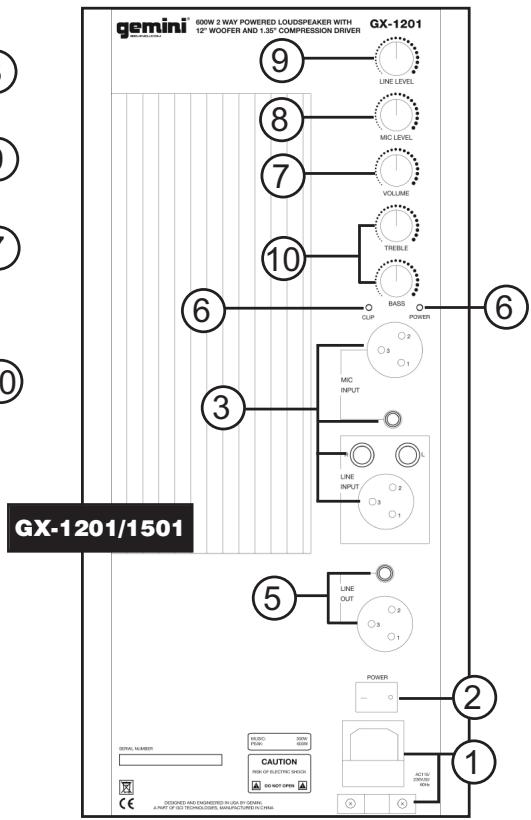

STEUERELEMENTE (AKTIVE LAUTSPRECHER)

SICHERUNGSHALTER/SPANNUNGSWAHLSCHALTER und NETZANSCHLUSS. Stellen Sie sicher, dass Sie die richtige Spannung eingestellt haben, bevor Sie den Lautspricher in Betriebnehmen. Ersetzen Sie eine durchgebrannte Sicherung nur durch eine desselben Typs und mit den identischen Werten.
② Mit dem POWER Schalter schalten Sie den Laufsprecher ein.
HAUPTEINGANG An die XLR- (GX-801 and 1001) und XLR-, 6,3 mm Klinke- und Cinch-Anschlisse (GX-1201 und 1501) schlieben Sie ihre Signalquelle an. Die GX-801 bietet die Mochigkeit, die Art des XLR Ein-gangs mithilfe des MIC/LINE Schalters auszuwahlen: Entweder Line- oder Mikrofoneingang stehen zur Wahl. Die GX-1001 verfügt über separate XLR Eingänge für MIKROFON und LINE, die sich individuell regeln lessen. Die GX-1201 und 1501 haben neben individuellen symmetrischen XLR Eingängen für MIKROFON und LINE zusammen einen unsymmetrischen 6,3 mm Klinkeneingang für Mikrofon und einen Cinch Eingang für Line Signale.
4 AUX EINGANG An diese unsymmetrischen 6,3 mm Klinken- (GX-801 und 1001) und Cinch Anschlüsse (GX-1201 und 1501) können Sie eine weitere Signalquelle anschreiben. Sind sowohl der HAUPTEINGANG als auch der AUX EINGANG angeschlossen, können Sie beide Signale gleichzeitig horen.
LINE AUSGANG Dieser Ausgang liefert eine Kopie des Eingangssignals, um es beispelsweise an einen welt-eren aktiven Laufsprecher aus der GX-Serie zu leiten
6 POWER und CLIP LED Die POWER LED leuchtet, sobald der Laufsprecher in Betrieb genommen wurde. Die CLIP LED leuchtet immer dann, wenn das System übersteuert. Betreiben Sie die Laufsprecher der GX SERIAL nicht im Bereich von Übersteuerungen, da dies zu Beschädigungen des internen Verständers oder dem Durchbrennen der HAUPTSICHERUNG führen kann.
7 Mit dem VOLUME Regler stellen Sie die Gesamtlautstärke des Lautsprechers ein.
8 Der MIC GAIN/LEVEL Regler ist für den GAIN (GX-801) und/oder die LAUTSTÄRKE (GX-1001,1201 und 1501) des MIKROFON EINGANGS zuständig.
Mit dem LINE LEVEL Regler wird die Lautstärke der Eingänge INPUT und AUX INPUT (GX-1001,1201 und 1501) geregelt.
TONE/EQ (BASS und TREBLE) REGLER TONE (GX-801) Hiermit stellen Sie die hohen Frenzen der GX-801 ein. Drehen Sie nach links und Sie horen weniger Höhen, beim Drehen nach rechts, werden mehr hohe Frenzen hörbar. EQ (BASS und TREBLE) (GX-1001,1201 und 1501) Der (TREBLE) Regler steuert den Anteil der hohen Frenzen, während der (BASS) Regler die tiefen Frenzen regelt.
MIC/LINE SCHALTER (nur GX-801) Hiermit legen Sie fest, ob der XLR Eingang der GX-801 als LINE- oder MIKROFON Eingang arbeitet. WICHTIG: WENN SIE EIN LINE SIGNAL ANSCHLIESSEN UND SICH DER SCHALTER IN DER POSITION MIC BEFINDET, KANN DAS ZU ÜBERSTEUERUNGEN DES LAUTSPRECHERS FÜRHREN!

(PASSIVE LAUTSPRECHER)

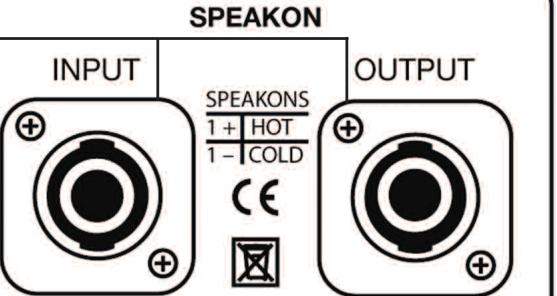

(12) Verwenden Sie zum Anschluss der GX-800, 1000, 1200 und 1500 ein SPEAKON™ Kabel, um Sie an einen Veränderter anzuschlieben. Verbinden Sie den SPEAKON™ Ausgang des Veränderter mit dem SPEAKON™ Eingang des Laufsprechers.

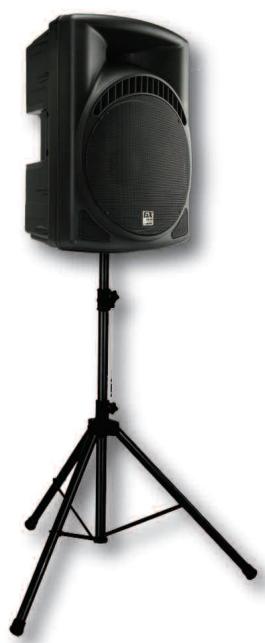

LAUTSPRECHER-STATIVE

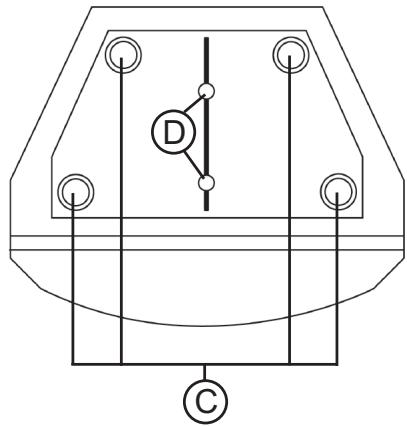

BEFESTIGUNG OBERSEITE

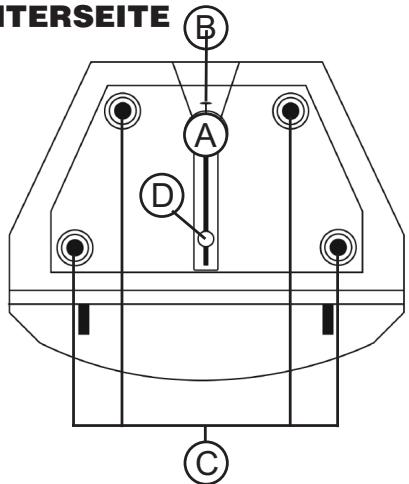

(GX-1200/1201/1500/1501) UTERSEITE

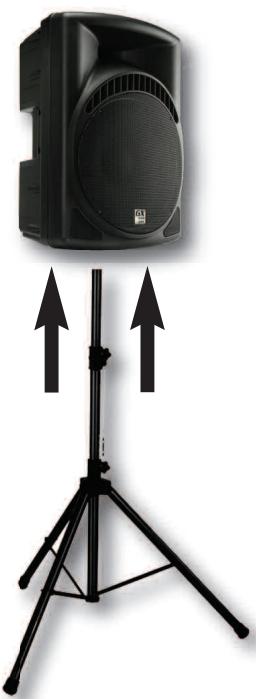

A STATIVMONTAGE Schieben Sie ein passendes Stativ in den STATIVADAPTER
SICHERHEITSSTIFT Sie konnen das Stativ sichern, indem Sie den SICHER-HEITSSTIFT einschieben, nach dem Sie die Box auf dem Stativ befestigt haben.
STAPELN Sie können die Laufsprecher der GX SERIAL stapeln, indem Sie die GUMMIFUSSE in die STAPELECKEN der unteren Box stellen.
FLUGPUNKTE Verwenden Sie nur passende Montagehardware, die Sie seperat erwerben konnen.

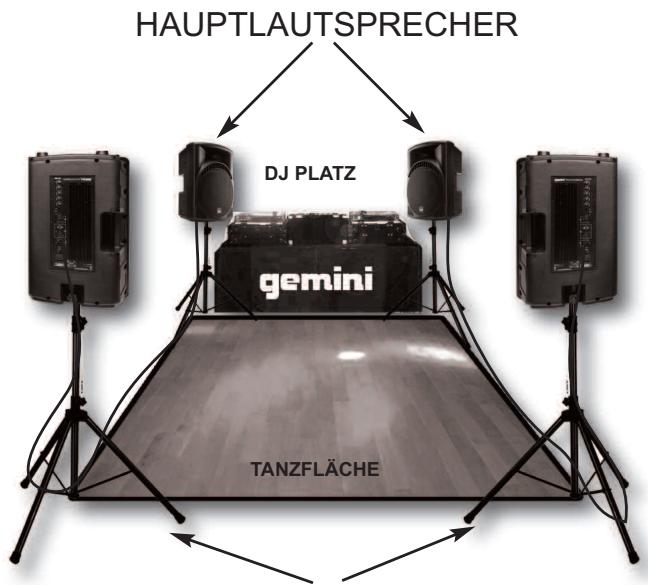

REIHENSCHALTUNG

ZUSATZLAUTSPRECHER IN REIHE

Alle GX Lautsprecher verfügen über: Stahl/Aluminiumguss Woofer, Hochständer-adapter,Aux Line Ausgänge, Metalfrontgitter, Hochtemperaturschwingspule, Flugpunkte, Gummifüsse, Stapelecken, komfortable Griffmulen

Gewicht/Versandgewicht: GX-800/801 (12,5 kg / 14,5 kg)

GX-1000/1001 (16 kg / 19,5 kg)

GX-1200/1201 (22 kg / 25 kg)

GX-1500/1501 (26 kg / 29,5 kg)

TECHNISCHE DATEN

Woofer Magnetgewicht

Woofer Schwingspule

Woofer Impedanz

Woofer RMS Leistung

Woofer Spitzenleistung

Kompressionstreiber Magnetgewicht

Kompressionstreiber Membrangröbe

Kompressionstreiber RMS Leistung

Kompressionstreiber Spitzenleistung

Trennfrequency

Horn Abstrahlwinkel

Empfindlichkeit

Frequenzgang

Verstarkertype

RMS Leistung

Peak Leistung

Stativadapter

GX-800/801

40oz

2" / 50.8mm

8/4 Ohms

70 Watts

150 Watts

13oz

1.35" / 35mm

30 Watts

100 Watts

3.5 Khz,12dB/Oct

30^ × 60^

97 dB/1m/1w

70-20 Khz

Mono-Power Amp

100 Watts

250 Watts

35mm

GX-1000/1001

40oz

2" / 50.8mm

8/4 Ohms

120 Watts

250 Watts

13oz

1.35" / 35mm

60 Watts

150 Watts

2.8 Khz,12dB/Oct

30^ × 60^

97 dB/1m/1w

60-20 Khz

Mono-Power Amp

180 Watts

400 Watts

35mm

GX-1200/1201

65oz

2.5" / 65mm

8/4 Ohms

150 Watts

400 Watts

13oz

1.35" / 35mm

100 Watts

200 Watts

2.5 Khz,12dB/Oct

30^ × 60^

97 dB/1m/1w

45-20 Khz

Mono-Power Amp

250 Watts

600 Watts

35mm

GX-1500/1501

65oz

3" / 72mm

8/4 Ohms

180 Watts

550 Watts

20oz

1.75"/44mm

120 Watts

250 Watts

2.2 Khz,12dB/Oct

30^ × 60^

99 dB/1m/1w

45-20 Khz

Mono-Power Amp

300 Watts

800 Watts

35mm

Änderungen ohne vorherige Ankündigung vorbehalten.
