BEDIENUNGSANLEITUNG LUNA PETITE WANDERS

Fahrenheit of Celcius instellen

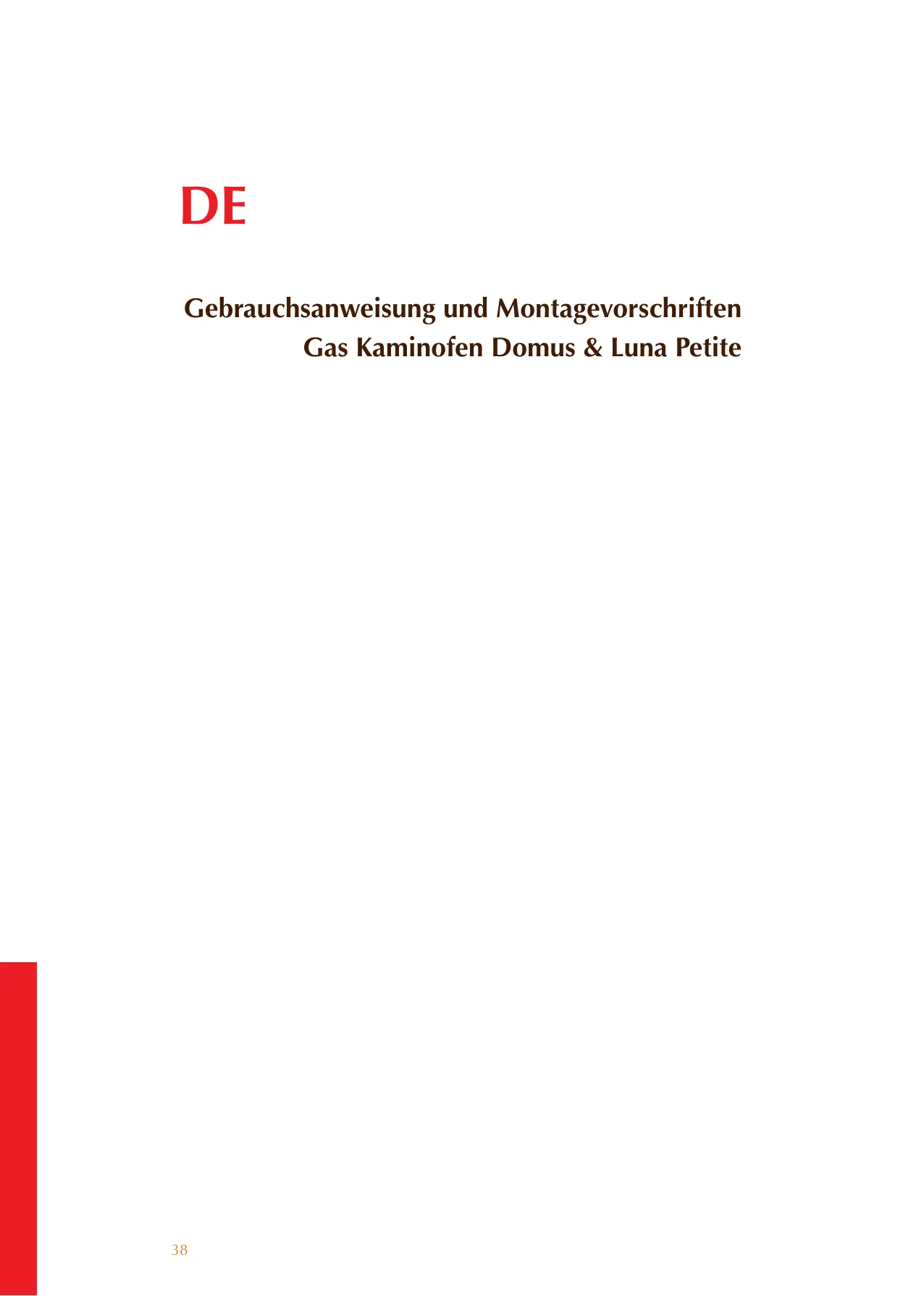

Gebrauchsanweisung und Montagevorschriften

Gas Kaminofen Domus & Luna Petite

Lieber Kunde,

Wir beträckwünschen Sie zum Kauf Ihres Gasheizofens von WANDERS. Eine bequeme Wärmequelle, die Ohnen jahrelang Freude machen wird.

Ihr Gasheizofen hat ein so genannten Raumluftunabhängiges System mit einem doppelwandigen Rauchabzugkanal. Die Rauchgase werden direkt durch den inneren Kanal nach außen abgeführt. Der äußere Kanal saugt frische Luft an, wodurch Sie immer ein schones Flammenbild haben. Der Gasheizofen kann dadurch in Prinzip saregar in Räumen ohne Lüftung oder Räumen mit mechanischer Entlüfung aufgestellt werden.

Beim Entwurf diesen Gasheizofens haben wir auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geachtet. Ihr Ofen ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großenteils handgemacht. Für den Bau wurden nur die besten Materiale, die den international gültigen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine large Lebensdauer für diesen Gasheizofen.

Im ersten Teil dieser Gebrauchsanweisung erteilen wir Ihnen Tipps und Hinweise, für die richtige und)sicher Art ihren Gasheizofen zu benutzen. Im zweiten Teil finden Sie die Aufbauvorschriften und technische Spezifikationen des Kaminofens. These sind vor allem fur den Installateur wichtig

Vor Gebrauch Its res Gasheizofens bitten wir Sie, die Gebrauchsanweisung sorgfältig zu lessen und Sie dann gut zu bewahren. Ihr Installateur braucht weiterecht these Anleitung für die jährliche Wartung.

Wir wünschen Ihnen viel Wärme mit diesen Kauf.

Das Team von WANDERS

Inhalt

Installation 41
Gebrauchsbereit 41
Das erstemal heizen 41
Einstellen der Fernbedienung 42
Einlagen des keramischen Holzsets 43
Wartung 44
Schutzvorrichtung 44
Mogliche Fehlermeldungen 45
Garantie 45
Installations vorschriften 45

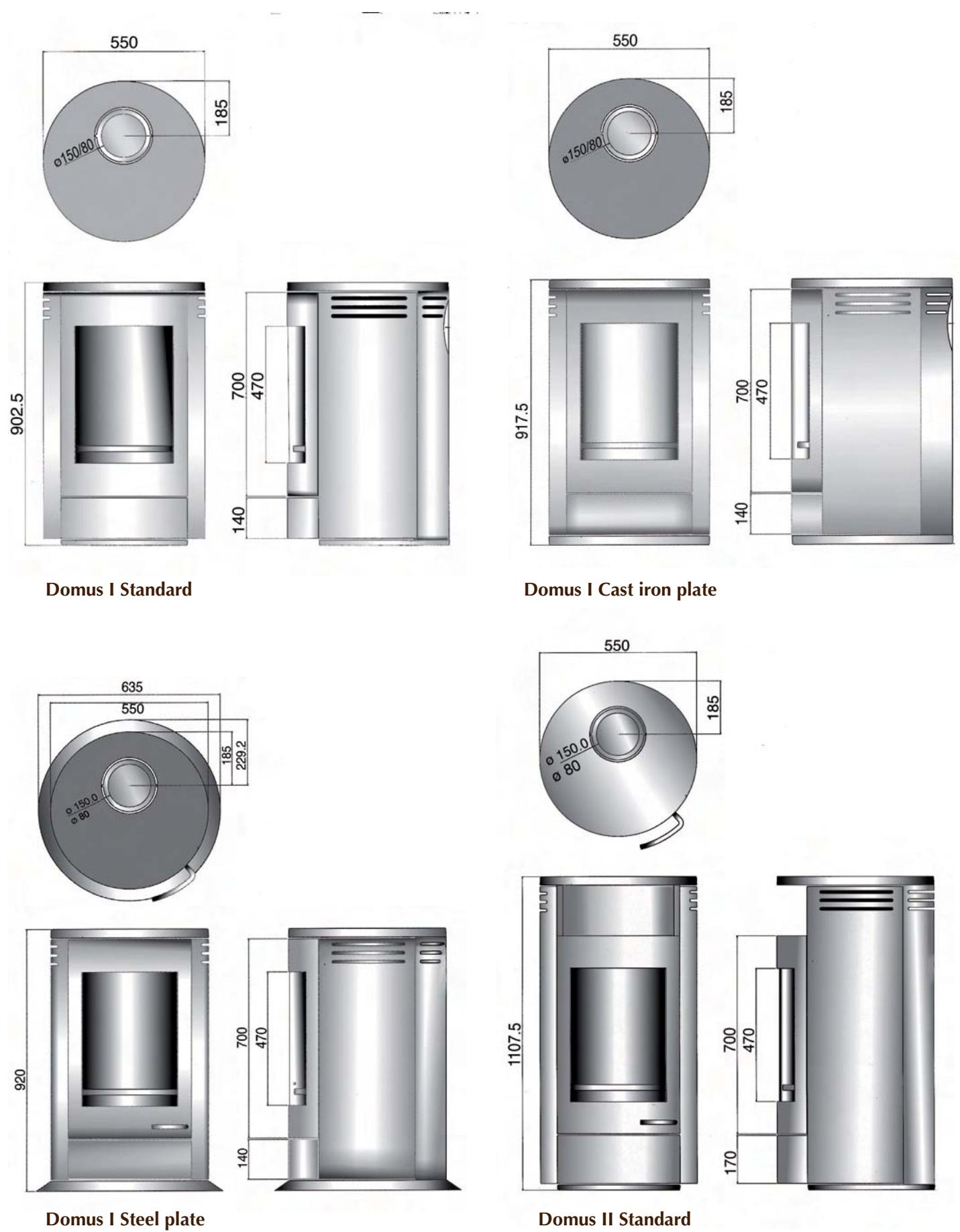

Technische Zeichnungen 51

Installation

Meistens sorgt Ihr Fachhändler, auch für den Aufbau davon und den Anschluss an das Gasnetz. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Der Anschluss einer Gasanlage durch Unbefugte ist verboten. In dem Fall konnen wir Ohnen die gute Funktion Ihres Gasheizofens nicht garantieren.

Gebrauchsbereit

Nachdem ihr WANDERS Ofen ans Gasnetz angeschlossen und eingestellt ist, ist er Gebrauchsbereit. Die Zündflamme machen Sie von Hand an.

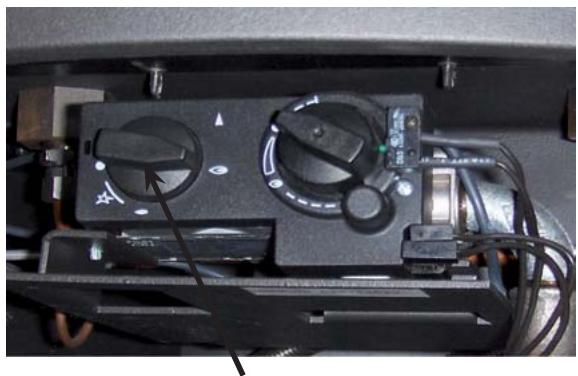

Gasreglerblock (A)

Von Hand anmachen der Zündflamme

Öffnen Sie die Klappe unter im Ofen. Kontrollieren Sie, ob der Gashahn offen ist. In der Mitte hinter der Klappe sehen Sie die Bedienungsköpfe des Ofens.

1. Drehen Sie den Zündknopf (A) so welt wie möglich nach rechts, drücken Sie dann den Knopf ein und warten Sie eineuge Sekunden.
2. Während Sie den Knopf noch eingedrückt halten, drehen Sie diesen dann nach links bis Sie einen Klick horen.
3. Schauen Sie durch das Glasfenster des Ofens ob Sie links im Ofen die Zündflamme brennen sehen. Wenn das nicht der Fall ist, wiederholen Sie die Schritte 1. bis 3.
4. Wenn die Zündflamme brennt, halten Sie den Knopf noch eine Zeit eingedrückt. Wenn Sie ihn nach etwa 30 Sekunden loslassen, muss die Zündflamme weiter brennen. Wenn sie nicht brennt, warten Sie 5 Minuten, um die Zündflamme erneut anzumachen.
5. Wenn die Zündflamme brennt, drehen Sie den Knopf nach links bis zum Symbol der großen Flamme. jetzt können Sie die Klappe wieder schreiben und die Höhe der Flammen mit der Fernbedienung regeln.

Kinderschutz

Wenn Sie den Zündknopf auf das Symbol der klinen Flamme drehen, wird die Fernbedienung außer Betrieb gestellt, während die Zündflamme weiter brennt.

Die Flammehöhe einstellen

Richten Sie die Fernbedienung auf den Ofen. Mit dem Knopf brennt die Flamme stärker. Wenn Sie den Knopf eindrücken brennt die Flamme schwacher. Wenn Sie den Knopf eingedrückt halten, gehen die Flamme zurück auf den Stand der Zündflamme. Sie konnen auch von Hand die Flamme auf den Stand der Zündflamme drehen, wobei Sie den Zündknopf (A) sowie it wie möglich nach rechts drehen.

Beim Eindrücken bisher Knöpfe erscheint links oben im Display das送来 Zeichen. Wenn der Led des Empfängers blinkt, wessen Sie dass die Flamme den hochsten oder niedrigsten Stand erreicht hat.

Die Zündflamme ausschalten

Die Zündflamme wird von Hand ausgeschelt. Öffnen Sie die Klappe, drücken Sie den Zündknopf (A)leitung ein und drehenihn nach rechts.

Das erstige Mal heizen

Wenn der Ofen das ersten Mal benutzt wird, muss der Ofen "eingebrannt" werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die noch in den Ofen einbrennen muss. Es ist möglich, dass dadurch ein unangenehmer Geruch entsteht, der aber unschädlich ist. Wir raten Ohnen, den Ofen während 3 Stunden auf dem hochsten Stand zu heizen, währenddessen der Raum gut geluftet wird.

Verfürbung von Wänden, Decken und Roste

Durch Heizen des Ofens, können Wände, Decken und Roste sich verfahren. Das kommt dazu, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Vergebung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie damit beraten.

Während des Einbrennens ist es möglich, dass sich auf dem keramischen Glas der Ofentür ein Belag bildet. Dessen Belag konnen Sie mühelos, wenn die Scheibe abgekühlt ist mit einem leicht feuchten Tuch abwischen. Benutzen Sie eventuell ein Putzmittel für keramische Kochplatten. Die Ofentür kann geöffnet werden indem Sie die Schraube unter nach rechts drehen. Das kann mit einer Münze gemacht werden.

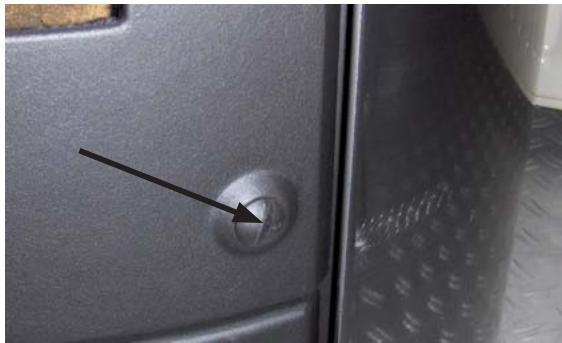

Abschrauben und öffnen derTür

Vorsicht mit Fingerabdrücken

Achten Sie darauf, dass Sie die gereinigte Scheibe nicht mehr mit den Fingern berühren, wenn Sie die Ofentür schließen. Fingerabrücke brennen ins Glas.

Während des ersten Heizens berechnet ihr Ofen selbst, wie viel Zeit er braucht, um die eingestellte Temperatur zu erreichen. Auf Basis dieser Berechnung wählt der Ofen die wirkungsvollste Art, den Raum zu erwämen.

Achten Sie darauf, dass keine Keramikfälle vor der Zündflamme liegen. Das Gas muss unbehindert zum Hauptbrenner stromen konnen. Der Hauptbrenner befindet sich unter dem Holzset. Für eine korrekte Aufstellung davon, sehen Sie auf Seite 44.

Während der Heizsaison raten wir Ihnen, die Zündflamme immer an zu halten. Dadurch wird eventuelle Kondensationsbildung vermieden so wie auch mögliche Kalkspuren auf der Innenseite derTür.

Neubauwohnung oder vor kurzem renoviert?

Warten Sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- oder Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfüllen und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwartt sich und kann gelbe Flecken verursachen.

Batterien

Batterien im Empfänger Ihres Gasheizofens gehoren zur Standardausrüstung. Wir raten Ohnen, bei der Montage des Gasheizofens neue Batterien in den Empfänger der Fernbediennung einzusetzen. Der Empfänger unter im Ofen Funktioniert mit 4 1.5 V (Typ LR6 oder AA) oder mit 1 × 9V Batterien. Die Fernbediennung Funktioniert mit einer 9V Blockbatterie. Die Batterien halten etwa ein Jahr.

Wann mussen die Batterien ersetzt werden?

• Der Empfänger braucht neue Batterien, wenn Sie merken, dass der Motor immer muhsamer dreht.
• Die Fernbedienung braucht eine neue Batterie, wenn rechts oben im Display BATT erscheint.

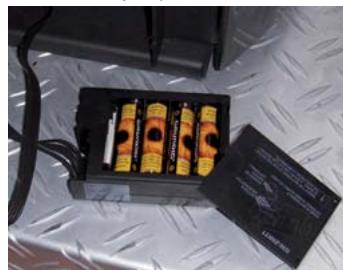

Auswechseln der Batterien im Empfänger
Auswechseln der Batterien in der Fernbedienung

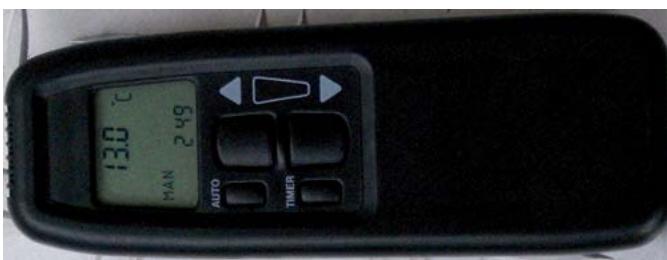

Einstellen der Fernbedienung

Die Fernbedienung Ihres Ofens ist leicht einzustellen. Wenn das gemacht ist, konnen Sie im Handumdrehenden Ofen bedieren. Sie konnen auch mit der Fernbedienung vier Zeiteinheiten mit der gewünschten Temperatur einstehen.

Wir raten Ihnen, während des Einstellens der Fernbedienung den Ofen auszumachen So vermeiden Sie, dass aus Versehen, die TemperaturHigher oder niedriger geschaltet wird.

Wenn Ihr Domus oder Luna petite Ofen zwei Stunden lang kein Signal von der Fernbedienung empfängt, schaltet er automatisch auf den Stand der Zündflamme. Die Zündflamme bleibt dann an.

Wenn die Zündflamme nach dem Heizen ausgeht, mussen Sie mindestens fünf Minuten warten bevor Sieden Ofen wieder anmachen.

Fernbedienung

Zeit und Datum einstellen

Nach Einlagen der Batterien oder durch gleichzeitiges drücken der Knöpfte AUTO und TIMER, beginnt das Display zu blinken. Mit dem ▲ Knopf wahren Sie die richtige Uhrzeit. Mit dem▼ Knopf stellen Sie die Minuten ein. Einen Augenblick warten oder auf den TIMER Knopf drücken um die Zeit zu speichern.

Fahrenheit oder Celsius einstehen

Nach Einlagen der Batterien oder durch gleichzeitiges drücken der Knöpfte AUTO und TIMER, beginnt das Display zu blinken. Während das Display blinkt konnen Sie von Fahrenheit/12-Stunden Zyklus auf Celsius/24-Stunden Wiedergabe umschalten. Durch den AUTO Knopf zu drücken verspringt die Angabe. Nach einiger Zeit springt das Display von selbst darüber auf Handbedienung.

Die gewünschte Temperatur einstellen

Halten Sie die AUTO Taste solange eingedrück bis die TEMP Angabe blinkt. Stellen Sie die Temperatur mit dem ▲ Knopf höher oder mit dem▼ Knopf niedriger. Einen Augenblick warten oder auf den AUTO Knopf drücken um zurück in den automatischen Modus zu kommt.

Die eingestellte Temperatur sehen

Drücken Sie kurz auf den AUTO Knopf. Im Display erscheint erst die eingestellte Temperatur und dann die Raumtemperatur.

TIMER

Im Ganzen können Sie 4 Zeitenheiten einstehen. Wenn Sie die Zeitenheiten so einstellen, dass Sie nacheinander anschließen, sind Sie safer immer eine angenehme Raumtemperatur zu haben.

Halten Sie den TIMER Knopf solange eingedrückt, bis die Angabe P1 <气> blinkt. Mit den Knöpfen und können Sie jeweils die Stunden und Minuten einstehen. Durch den TIMER Knopf kurz einzudrücken, durchlaufen Sie das TIMER Programm P1 <气> , P1 <气> , P2 <气> und P2 <气> . Siehe unter ein Beispiel einer möglichen Einstellung

P1<♂> - Temp:	07:30 - 08:30	die von Ihnen eingestellte Temp.
P1<♀> - Temp:	08:30 - 17:00	aus
P2<♂> - Temp:	17:00 - 23:00	die von Ihnen eingestellte Temp.
P2<♀> - Temp:	23:00 - 07:30	aus

Der TIMER Funktioniert nur wenn die Zündflamme brennt. Wenn der TIMER Modus eingeschaltet ist geht die Temperaturregulierung genauso wie im AUTO Stand. Mit den Knöpfen und können Sie die TIMER

Funktion abschalten. Die Fernbedienung besteht dann automatisch auf die MAN Funktion.

MAN

Im MAN Stand können Sie dann von Hand mit den großen Knöpfen den OfenHigher und niedriger stellen. Wenn Sie den Knopf eingedrückt halten, geht die Temperatur des Ofens in den niedrigsten Stand; auf Stand der Zündflamme. Wenn Sie diese Knöpfe eingedrückt halten erscheint links oben im Display das sende Symbol. Sie wissen, dass der Ofen den hochsten oder niedrigsten Stand erreicht hat wenn der Led des Empfangers blinkt.

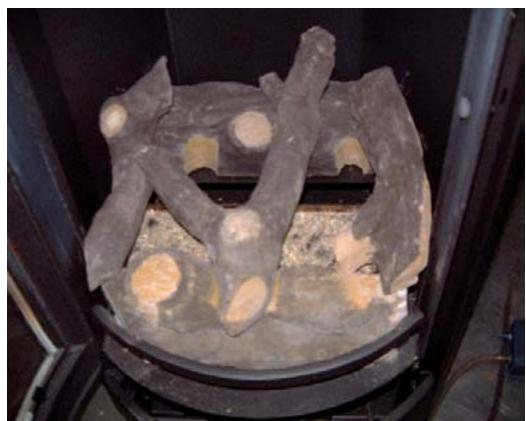

Einlagen des keramischen Holzsets

Um das keramische Holzset einzulegen, öffnen Sie die Tur, indem Sie die Schraube unter nach rechts drehen. Das kann mit einer Münze gemacht werden.

• Füllen Sie den Boden der Brennerplatte mit dem mitgelieferten Granulat. Benutzen Sie nie mehr als die mitgelieferte Menge.
• Legen Sie die keramischen Holzblöcke möglich wie auf den Abbildungen in die darauf bestimmten Aussparungen für die unteren Blöcke ein. Legen Sie die oberen Blöcke immer mit der scharfen oder runden Kante nach unten um die Flammen so weniger möglich zu bedecken. Damit haben Sie die Beste Chance ein regelmäßiges Flammenbild zubekommen und Russbildung zu vermeiden.
• ACHTUNG: Berühren Sie die Scheibe nicht mehr wenn Sie die Tur des Ofens schließen. Fingerabrücke brennen ins Glas.
• Schließen Sie die Tur gut und montieren Sie wieder den Seitenflügel, bevor Sie den Ofen anmachen.

Achten Sie darauf, dass kein Block vor der Zündflamme liegt. Der Hauptbrenner kann dann nicht brennen und unverbrannten Gas kann sich im Ofen ansammeln. In dem Fall müssen Sie die Zündflamme ausschalten und fünf Minuten warten被害 Sie den Ofen wieder anmachen.

Es ist nicht zugelassen zusätzliche keramische (Holz-) Blöcke oder andere Material dem Holzset zuzufügen. Der Ofen Funktioniert dann nicht nach gebühren und kann den Ofen unwiederbringlich beschädigen. Keramische Holzblöcke)dürfen Sie nur mit Blöcken von WANDERS ersetzen.

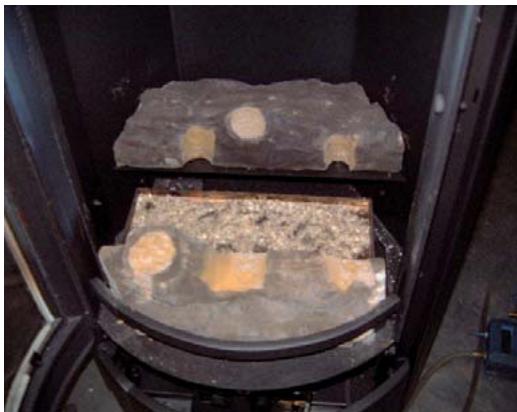

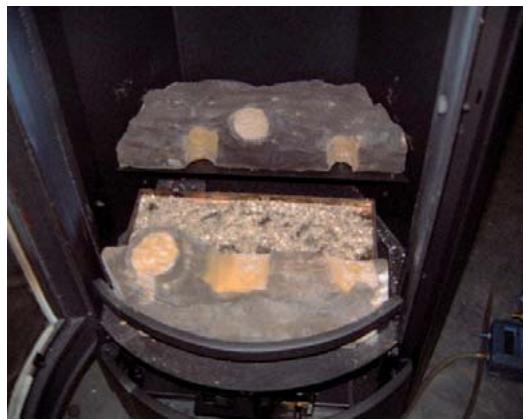

Foto 1

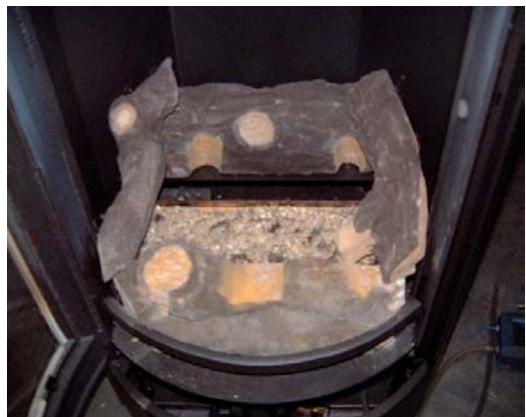

Foto 2

Foto 3

Wartung

Kleine Wartung

Sie konnen den Ofen an der Außenseite mit einem leicht feuchten Tuch, das nicht fusselt, sauber machen. Machen Sie das nur wenn der Ofen kalt ist. Wenn Sie Kaffee oder etwas andes auf den brennenden Ofen kleckern, machen Sie den Ofen(sofort aus.Sobald der Ofen abgekühlt ist, konnen Sie die Flecken mit einem leicht feuchten Tuch abwischen.

Benutzen Sie keine beizende Putz- und Scheuermittel und auch kein Ofenputzmittel.

Jährliche Wartung

Ihr Kaminofen muss mindestens ein Mal pro Jahr von einem anerkannten Installateur kontrolliert und gewartet werden. Die folgenden Zubehörteile werden dann nachgesehen und eventuell gereinigt:

Die Dichte der Gas- und Rauchgasabfuhr und der

Zufuhr der Verbrennungsluft.

• Das richtige Funktionieren des Gasreglerblocks, des thermischen Kupplungcircuits (Schutz gegen unvorhergesehenes Ausströmen von Gas) und die Zündung des Hauptbrenners.
• Das ganze Ab- und Zufuhr Rauchrohrsystem einschließlich die Fassaden- oder Dachdurchfuhr und auch die Ausmündungen.
  Eventuelle Abnutzung der Dichtungen von Turen und Fenster des Ofens
• Reinigung von: Hauptbrenner, Zündflamme, Rauchgasabzug und Zufahr der Verbrennungsluft. Der Staub im Ofen kann mit einem Staubsauger entfern werden.

Schutzvorrichtung

Eine Wärmequelle von WANDERS ist mehr als nur der Ofen der in Ihr dem Raum stehen. Auch der Rauchkanal und die Durchfuhr durchs Dach oder Giebel sind Teil des ganzen Heizsystems. Nur wenn Ihr Gasheizofen mit einem konzentrischen Rauchrohr von WANDERS installiert ist, können wir Ihnen gewährleisten, dass der Ofen gefahrlos brennt.

Außerdem ist jeder Gasheizofen von WANDERS mit einem Thermokuppelungsschutz ausgerüstet. Diese verhindert Ausströmen von Gas, sollte die Zündflamme ausgegeben.

Einige Empfehlungen für eine sichere Benutzung Ihres Gasheizofens:

1. Heizen Sie mit ihrer Gasheizofen nur mit geschlossener Ofentür. Wenn die Ofentür offen oder das Glas gebrochen ist,arf der Ofen nicht benutzt werden.
2. Vermeiden Sie, dass keine Kinder und Hilfsbedürftige in die Höhe des brennenden Ofens kommt und setzen Sie sie nicht mit einem brennenden Ofen allein. Benützen Sie eventuell einen Kaminvorsatz.
3. Stellen Sie den Zündknopf auf das Symbol der klinen Flamme sodass die Fernbedienung, während die Zündflamme brennt, ausgeschaltet ist. So sind Sie safer, dass niemand unabsichtlich den Ofen hoher oder niedriger schaltet.
4. Lassen Sie Kinder nie allein mit der Fernbedienung spielen.
5. Giessen oder legen Sie keine feuergefährliche Flüssigkeiten oder Material auf das Holzset. Diese konnen den Ofen unwiderruflich beschädigen.
6. Der Kaminofen darauf auf keinen Fall eingebaut werden. Der Abstand zur Rückwand muss mindestens 10 Zentimeter betragen. Halten Sie auf den Seiten mindestens 20 Zentimeter frei.
7. Achten Sie auch darauf, dass keine brennbaren Ma-

teriale, wie zum Beispiel Vorhänge, sich in nachster Nähe des Ofens befinden. Halten Sie mindestens einen Abstand von 1,5 Meter ein.

1. Der Gasheizofen damit nur von einem anerkannten Installateur und mit Originalersatzteilen repariert werden.
2. Wenn die Zündflamme aus irgendem Grund ausgeht, warten Sie fünf Minuten vor Sie den Ofen wieder anmachen.

Mögliche Fehlermeldungen

Wenn Ihr Ofen nicht wie gewünscht Funktioniert, erhnen Sie mit dem Verkäuser Ihres Ofens oder einem anerkannten Installateur Kontakt auf. Wenn die Zündflamme nicht angeht, können Sie selbst folgenden tun.

• Kontrollieren Sie, ob die Gaszufuhr auf ist. Wenn Sie diese nicht finden, kontaktieren Sie ihren Installateur.
• Mögliche Ursache ist Luft in der Leitung der Zündflamme. Warten Sie fünf Minuten und versuchen dann wieder den Ofen anzumachen. Wenn das noch immer nicht gelingt, kontaktieren Sie ihren Installateur.

Garantie

Auf ihren Kaminofen für Gas gibt Ichnen WANDERS Metaalproducten B.V. in Netterden ein Jahr Garantie ab Kaufdatum, vorausgesetzt dass er korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung

benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktsfehler zurückzuführren sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile können Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

• Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht anerkannten Installateur, Vernachlässigung des Ofens und Umbau des Ofens auf eine andere Gasart.

WANDERS ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfährungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfährungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfährungen zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur oder die Gasfirma eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Veränderung der Garantie. Alle Folgeschäden sind ausgeschlossen.

Installationsvorschriften

Allgemeine Anweisungen	45
Montieren des konzentrischen Kanalsystems	46
Aufstellungsmöglichkeiten des Rauchrohrsystems	47
Abrunden der Installation	48
Technische Angaben	49
Technische Angaben Gaussorte und Verbrauch	50

Allgemeine Anweisungen

Ihr GasheizofenarfurdurcheinenbefugtenInstalleur und mit einem konzentrischen Rauchrohrsystem von WANDERSinstalliert werden. Nur dann ist der Ofen

gemäß der europäischen CE-Norm für Gasgeräte zugelassen. Wir bieten keine Garantie, wenn der Gasheizofen inkorrekt angeschlossen und/oder installiert ist. Das Rauchrohrsystem besteht aus einem Innenkanal von 80 Millimeter und einem Aussenkanal von 150

Millimeter.

Das Gerätarf nur durch einen anerkannten Installateur, gemäß den allgemein gültigen Vorschriften für Gasinstallationen und gemäß der unter genannten Installationsvorschriften, installiert und angeschlossen werden. Außen dem sind auch die nationalen und örtlichen Gesetze und Anordnungen für Montage und Gebrauch von geschlossenen Gasgeräten zu beachten. Nur ein anerkanter Installateur hat die Befugtheit um (gemäß den Vorschriften) die Einstellungen zu verändern und eventuelle Änderungen durchzuführen.

Vor der Montage muss der Installateur kontrollieren, ob die Angaben auf der Typenplakette mit der Gasart und dem Druck an welchen der Ofen angeschlossen werden soll übereinstimmen. Wenn das nicht der Fall ist, damit der Ofen nicht angeschlossen werden.

Aufstellung

Der Gasheizofenarf auf keine Fall eingebaut werden. Der Abstandzwischen Wand und der Rückseite des Ofens muss mindestens 20~cm sein. Links und rechts vom Ofen muss mindestens 40~cm freier Raum eingehalten werden.Der Ofen muss auf einem genugend stabilen Fufsboden stehen.

Der Ofen kann problemlos in einer zugreifen oder Mechanisch ventilierten Wohnung aufgestellt werden. Dazu ist keine zusätzliche Belüfung zur Verbrennung notwendig. Ein Rauchgasventilator ist nicht notwendig. Rauchgase werden durch den natürlichen Zug über den Innenkanal nach außen geleitet. Der Sauerstoff der benötigt wird um den Ofen zu heizen, wird zwischen den Kanälen zugeführrt. Aus thisem Grund ist es nicht zugelassen Isolation zwischen dem Innen- und Aussenkanal anzubringen.

Isolation

Wegen der hohen Temperaturen der Außenwand des Ofens, bis 150 Grad Celsius (300 Grad Fahrenheit) ist es nicht zugelassen brennbares Material in der Nähe des Rauchrohrsystems anzuwenden. Das ganze konzentrische Rauchrohrsystem muss, zwischen der Stelle wo es nicht mehr sightbar ist bis zur Ausmündung in der Fassade oder Dach, mit einem feuerfesten Schacht umgeben werden. Der Schacht des konzentrischen rauchrohres muss (auf jeder Etage) mittels eines Rostes in der Nähe des Fußbodens und der Decke beluftet werden. Verwenden Sie universelle Wandschienen mit 150 Millimeter Durchmesser um das konzentrische Kanalsystem zu befestigen.

Wenneinbestehender Schornsteinbenutzt wird,müssen Sieerstkontrollieren,obder Schornstein genugend isoliertistundeinenausreichendenDurchmesser fur das

konzentrische Rohrsystem hat. Wenn der Schornstein vorher für einen offenen Kamin mit Holz oder Kohle gebraucht wurde, muss er fachkundig gefegt werden. Bevor der Anschluss eines Gasheizofens an einen bestehenden Schornstein gemacht werden kann, muss das spezielle Anschlusset von WANDERS montiert werden.

Gasanschluss

• Der Domus oder Luna petite kann nur auf Erdgas angeschlossen werden.
• Der Gasreglerblock befindet sich unter im Gerät hinter der Bedienungstür.
• Benutzen Sie in der Zuführleitung einen zugelassenen G3/8" Abschlusshahn mit Kupplung.
• Lüften Sie die Zuführleitung bevor Sie am Gerät fest gekuppelt wird.
• Vermeiden Sie Spannungen auf dem Bedienungshahn und den Leitungen. Das kann einen Gasleck verursachen.
• Den Anschluss auf Gasdichtheit kontrollieren.

Montieren des konzentrischen Kanalsystems

Das konzentrische Rohrsystem besteht aus drei Teilen: die Rohre selbst, das Durchfuhrteil durch Dach oder Wand und das Mündungsstück.

Vorschriften für das Montieren der Ausmündung.

Die Ausmündung des Rohrsystems kann über das Dach oder die Seitenfassade gemacht werden.

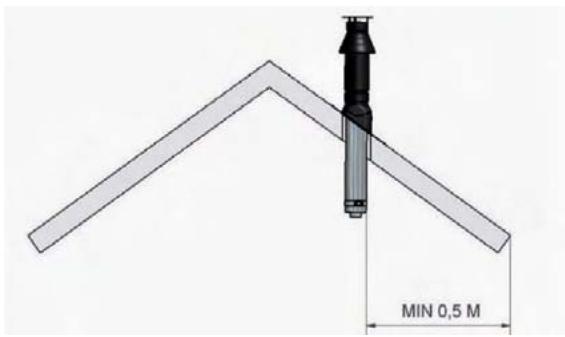

Ausmündung über das Dach

Bei Montage über das Dach muss die Ausmündung mindestens 50 Zentimeter Abstand vom Dachrand sein, mit Ausnahme, wenn ein Giebel anwesend ist. Bei der Wahl der Ausmündungsstelle müssen Ventilationsöffnungen, Schwenkfenster und Öffnungen für Luftzuführ für die Verbrennung berücksichtigt werden. Konsultieren Sie dazu die nationalen und regionalen Vorschriften, oder ihren Schornsteinfeger.

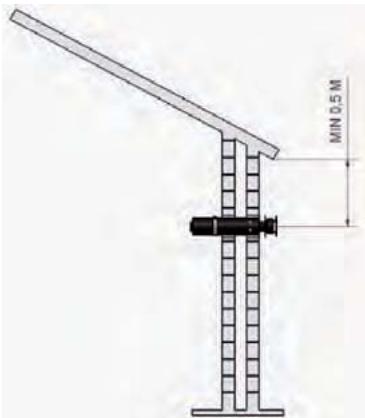

Ausbündung in der Fassade

Bei Aufstellung in der Seitenfront, muss die Ausmündung mindestens 50 Zentimeter Abstand haben von den Ecken des Gebäudes, vorspringenden Dächern, Dachrinnen Balkone und dergleichen. Diese Abstand ist nicht nötig, wenn die Ausmündung mindestens bis zur Vorderseite des Überbau führt.

Bei der Wahl der Ausmündungsstelle müssen Ventilationsöffnungen, Schwenkfenster und Öffnungen für Luftzuführ für die Verbrennung berücksichtigt werden. Konsultieren Sie dazu die nationalen und regionalen Vorschriften oder ihren Schornsteinfeger.

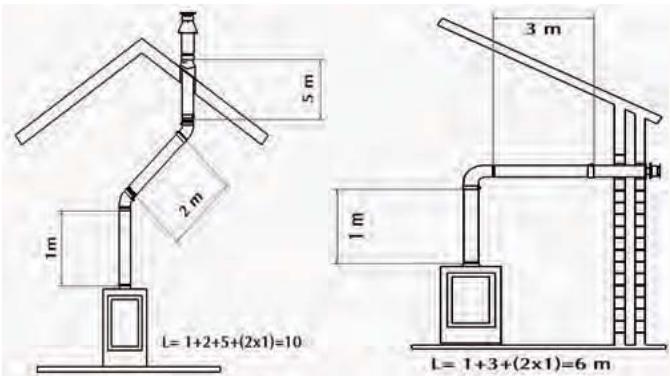

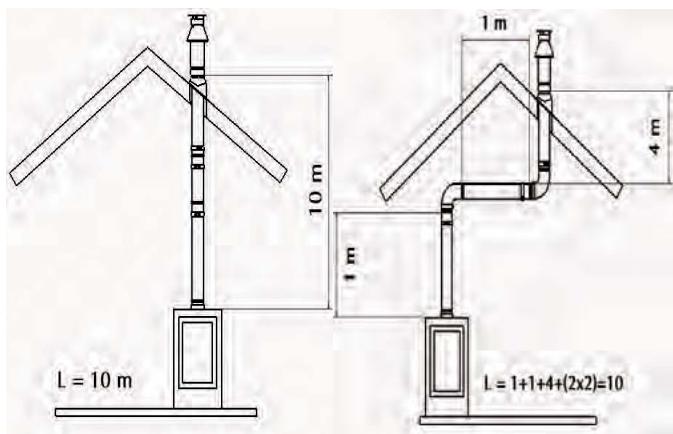

Aufstellungsmöglichkeiten des Rauchrohrsystems

Die Totalänge des Rohrsystems damit nicht länger als 10 Meter, exklusive Durchführung durch Wand oder Dach und Mündung, sein. Für einen Winkel von 90^ müssen 2 Meter und für einen Winkel von 45^ muss 1 Meter abgezogen werden.

Für eine kombinierte Installation von Rauchabzug und Luftzufahr zum Brenner, muss eine der folgenden Aufstellungsmöglichkeiten von WANDERS konzentrischem Rohrsystem verwendet werden: mit Wandurchfuhr, mit Dachdurchfuhr oder abgewinkelter Dachdurchfuhr.

Aufstellungsmöglichkeiten des Rauchrohrsystems

Wahlen Sie eines der oben stehenden Anschlussmöglichkeiten. Bauen Sie dann den ersten Meter des konzentrischen Rohres ab dem Gegenstück im Gerät. Sie wissen dass die Montage korrekt ausgeführt ist, wenn Sie von oben den blauen Gummi Dichtungsring im Rohr sehen können. Der Abstand von der Außenseite des konzentrischen Rohres und der Wand oder der Decke muss mindestens 5 Zentimeter betragen.

Achten Sie vor allem darauf, dass die Montage korrekt ausgeführrt wird wenn - aus baufachlichen Gründen ein Teil des doppelwandigen Rohrsystems eingebaut werden muss.

Fassadendurchfuhr

• Montieren Sie zuerst einen Meter vertical bevor Sie die Wanddurchfuhr machen.
• Legen Sie erst den Standplatz des Gerätes und die Stelle für die Mauerdurchfuhr fest.
• Machen Sie für ein Loch von 155 mm für die Mauerdurchfuhr.
• Schließen Sie die Mauerdurchfuhr mit einem Winkel an die Mündung des Gerätes. Andrücken und die Klemmbänder anbringen. Der blaue Gummiring sorgt für genügende Dichtung des Rauchrohrsystems der Verbrennungsgase.
• Wenn das Gerät mehr als 1 Meter von der Wand liegt minimum Sie erst das vertikale Rohr, dann den Winkel und danach die Durchfuhr durch die Fassade anbringen und diese dann gasdicht machen.

Dachdurchfuhr

Eine Dachdurchfuhr kann überall am Dach ausmüssen, eventuell auch mit einem Winkel zum Dachfirst. Die Dachdurchfuhr wird mit einem universell verstelltbaren Dachziegel für ein schräiges Dach gefelert oder mit einer Klebeplatte für ein flaches Dach.

• Bestimmen Sie den Standort des Gerätes und die Dachdurchfuhr.
• Machen Sie ein Loch von Ø 155 mm für die Dachdurchfuhr.
  Die Rohre vertical an die Ausmündung des Gerätes anschließen, andrücken und das Klemmband anbringen.
• Bestimmen Sie die Länge der erforderlichen Rohre

und achten Sie darauf, dass die Klebeplatte oder der universelle Dachziegel gut am Dach anschließen;

• Sagen Sie das Aussenrohr auf die richtige Länge und Schließen Sie den Dachdurchfuhr an die konzentrischen Rohre an.

Erst die Rohre anbringen, dann das Gerät aufstellen

Sie konnen auch die konzentrischen Rohre montieren, bevor Sie das Gerät aufstellen. Sorgen Sie dann dazu, dass Sie den Anschluss an das Gerät mit einem Rohr machen, das verkurzt werden kann.

Abrunden der Installation

Das konzentrische System ist installiert und der Ofen ist aufgestellt. Die Abrundung der Installation besteht wie folgt:

Öffnen des Ofens

Der Ofenarf nur mit geschlossener Tur geheizt werden. Zur Sicherheit ist die Tur verriegelt. Offnen Sie die Tur indemn Sie die Schraube nach rechts drehen. Wenn die Tur offen ist, konnen Sie das keramische Holzset einlagen. Der Domus oder Luna petite Kaminofen sind nur mit Erdgas beheizt werden.

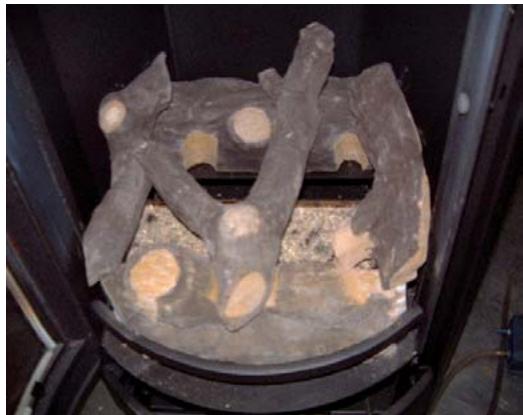

Einlagen des keramischen Holzsets

• Füllen Sie den Boden der Brennerplatte mit dem mitgelieferten Granulat. Benutzen Sie nie mehr als die mitgelieferte Menge.
• Legen Sie die keramischen Holzblöcke bereits wie auf den Abbildungen, in die darauf vorgesehenen Aussparungen der unteren Blöcke ein. Legen Sie die oberen Blöcke immer mit den scharfen oder abgerundeten Seiten nach unten, um die Flammen so weniger wie möglich zu bedecken.
• Berühren Sie die saubere Scheibe nicht mehr wenn Sie die Ofentür Schließen. Fingerabrücke brennen ins Glas.
• Achten Sie darauf, das die Ofentür gut geschlossen ist, bevor Sie den Ofen anmachen.

Foto 2

Foto 3

Achten Sie darauf, dass kein Block vor der Zündflamme liegt. Der Hauptbrenner kann dann nicht brennen und unverbrannten Gas kann sich im Ofen ansammeln. In dem Fall müssen Sie die Zündflamme ausschalten und einen Installateur benachrichtigen.

Esistnichtzugelassenzusatzliche(keramischeHolz)BlckeoderanderesMaterialdemHolzsetzuzufugen.DerOfenfunktioniertdann nichtnachgebührendundkanndenOfen unwiederbringlichbeschädigen.KeramischeHolzblckeurfenSie nurmitBlockenderselbenArtvonWANDERSerzetzen.

Einlagen der Batterien

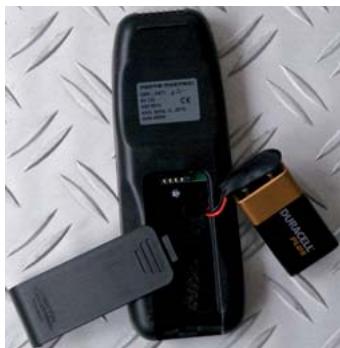

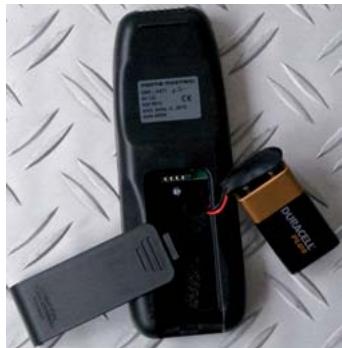

Batterie in der Rückseite der Fernbedienung
Foto 1

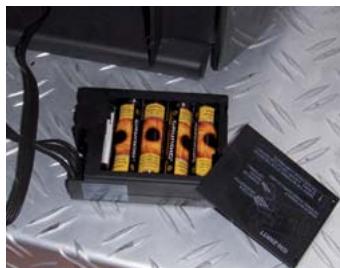

Batterien im Empfänger

Die Fernbedienung these Gasheizofens Funktioniert mit einer 9V Blockbatterie. Der Empfänger des Ofens Funktioniert mit vier 1,5V (Typ LR6 oder AA) Batterien. Die Batterien halten ungebung 1 Jahr.

Technische Angaben

Technische Angaben Gassorte und Verbrauch

LAND	GAS ART	VOR DRUCK	NOM BELASTUNG	BRENNER DRUCK	EINSPRITZER 2X	KLEIN STAND EINSP.	ZÜNDFL-AMME CODE	VERBRAUCH H Qm/S
NL	G25 I2L	25mb	6.3 kw	21mb	1,50	1,4	37	0,766
BE	G20/G25 I2E+	20mb	6,0 kw	19mb	1,35	1,4	37	0.630
FR	G20/G25 I2E+	20mb	6,0 kw	19mb	1,35	1,4	37	0.630
IT	G20/G25 I2L	20mb	6,0 kw	19mb	1,35	1,4	37	0.630
GE	G20/G25 I2ELL	20mb	6,0 kw 5,7kw	19mb	1,35/1,50	1,4	37	0.63/0.60
AT	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
GB	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
PT	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
ES	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
DK	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
LU	G20 I2E	20mb	6 kw	19mb	1,35	1,4	37	0.630

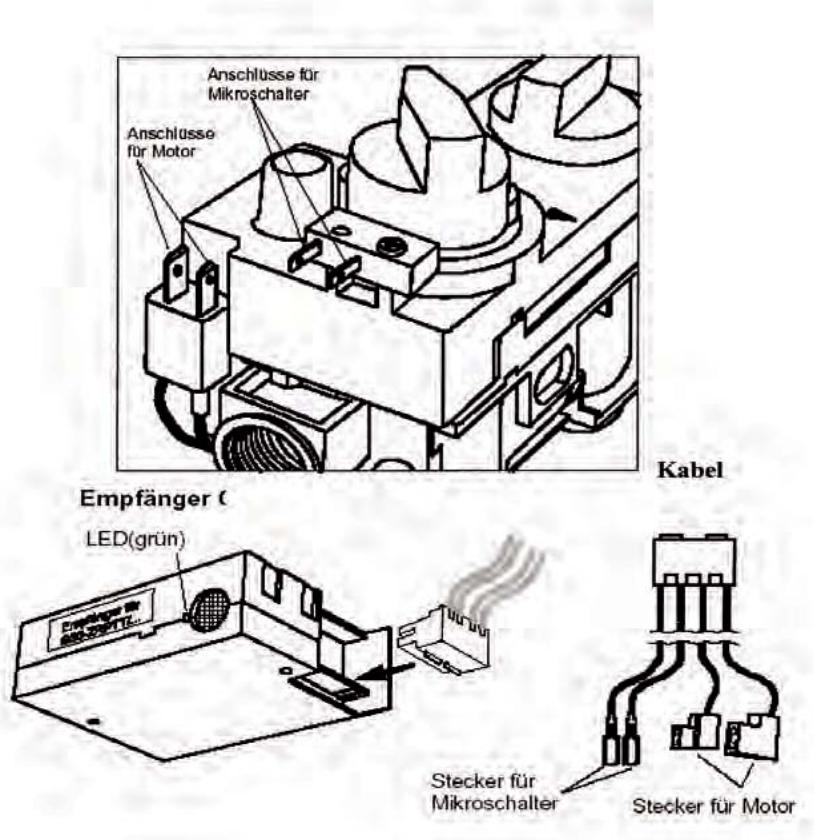

Technische tekeningen / Technical drawings Dessins techniques / Technische Zeichnungen

Type of appliance / Geräte Typ

Type de l'appareil / Tipo di apparecchio

Aparelho modelo / Type apparaat

Serial number / Seriennummer

Nr. de série /Numero di matricola

Serie no / Seriennummer

Postalcode-Town / Plz-Ort

Code postal-Lieu / Codice postale-Localita

Códio postal-Cidade / Postcode-Plaats

Country / Land / Pays / Paese / Paise / Land

Name of supplier / Händlername

Nom du vendeur / Nome del fornitore

Nome do revendedor / Naam leverancier

Address / Adresse

Adresse / Indirizzo

Direção / Adres

Postalcode-Town / Plz-Ort

Code postal-Lieu / Codice postale-Localita

Códio postal-Cidade / Postcode-Plaats

Postalcode-Town / Plz-Ort

Code postal-Lieu / Codice postale-Localita

Códio postal-Cidade / Postcode-Plaats
