BEDIENUNGSANLEITUNG K 406 AFC AKG

Sehr geehrter Kunde!

Vielen Dank, dass Sie ein AKG-Produkt gewählt haben.

Das Drahtlos-Kopflörsystem K 306 AFC/K 406 AFC/K 506 AFC arbeitet mit modernster UHF-Übertragungstechnik.

Damit Sie die Vorteile des K 306 AFC/K 406 AFC/K 506 AFC voll und ganzGENieBenkonnen,lesenSie bitte dieser Bedienungsanleitung vor Inbetriebnahme des Gerates sorgfaltig durch.

Bewahren Sie die Bedienungsanleitung sorgsam auf, damit Sie bei eventuellen Fragen jederzeit nachschlagen können.

2 Kurzbeschreibung

Dieses Kopflörsystem

• basiert auf dem neuesten Stand der Funkübertragungstechnik im UHF-Bereich;
  verfügt über eine "Autotuning"-Funktion zur optimalen automatischen Abstimmung des Kopfhörers auf die Senderfrequenz;
• kann an jedem Audio-, Video- und TV-Gerät, PC oder Notebook mit Kopfhörer- oder AUDIO LINE-Ausgang betrieben werden;
• bietet Ihnen vollendeten Hörgenuss und volle Bewegungsfreiheit bei einer Reichweite von bis zu 100m unter idealen Übertragungsbedingungen (Freifeld), wobei das Signal auch durch Wände und Decken hindurch übertragen wird.

Damit Sie den absoluten Hörgenuss, den二人 Ihr Kopfhörser-system bietet, mit anderen Personen teilen konnen, konnen Sie mehrere Kopfhörer mit einem Sender betreiben. Kopfhörer K 306 AFC/K 406 AFC/K 506 AFC erhalten Sie auch einzeln als Zubehör!

3 Sicherheitshinweise

1. Betreiben Sie den Kopfhörer nur mit 2 Stk. 1,2 V-Akkus (mitgeliefert) oder 2 Stk. 1,5 V-Batterien der Grübe AAA.
2. Versuchen Sie niemals, nicht aufladbare Batterien mittels der Ladefunktion aufzuladen.
3. Vergewissern Sie sich vor jedem Ladevorgang, dass sich aufladbare Batterien (Akkus) im Kopfhörer befinden.
4. Entsorgen Sie leere Batterien oder kaputte Akkus gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie sie keinesfalls ins Feuer.
5. Betreiben Sie den Sender nur mit dem mitgelieferten Netzadapter (9 V DC, 500 mA). Überprüfen Sie, ob die am Netzadapter angegebene Spannung mit der Netzspannung in Ihr Versorgungsgebiet übereinstimmt. Wenn Sie den Sender mit einem anderen Netzgerät betreiben, erlischt die Garantie.
6. Schalten Sie den Kopfhörer nach Gebrauch stets aus.
7. Versuchen Sie nicht, das Gehäuse des Kopfhörers oder des Senders zu öffnen. Lassen Sie Servicearbeiten nur von qualifizierten Technikern durchführten.
8. Lassen Sie die Geräte nie in der Nähe von Wärmequellen, wie z.B. Radiatoren oder Heizstrahlern, oder an Orten stehen, wo sie dem direkten Sonnenlicht, starker Staubentwicklung, Feuchtigkeit, Regen, Temperatures unter 0^ oder Erschüttungen ausgesetzt sind.
9. Reinigen Sie den Kopfhörer und den Sender keinesfalls mit Alkohol, Benzin oder Farbverünnung.
10. Wenn Sie das Kopfhörersystem über längerere Zeit nicht benützen (z.B. wenn Sie verreisen), ziehen Sie den Netzadapter von der Netzsteckdose ab.
11. Beachten Sie auch Kapitel Z Wichtige Hinweise.

4 Lieferumfang und optionales Zubehör

4.1 Lieferumfang

Ihr Kopflörersystem besteht aus folgenden Komponenten:

Kopfhorer K 306 AFC, K 406 AFC oder K 506 AFC

Sender T 306 AFC, T 406 AFC oder T 506 AFC

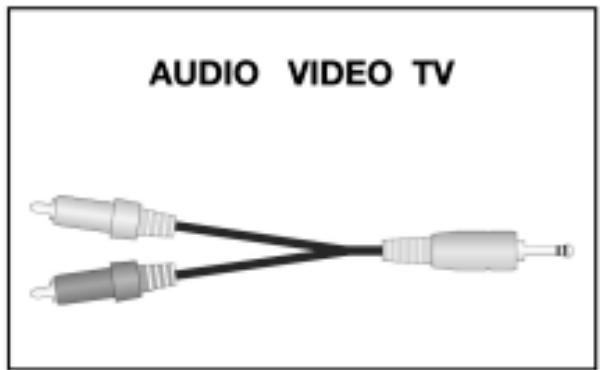

Verbindungskabel von 3,5-mm Stereoklinke auf 2 x Cinch zum Anschluss des Senders an ihre Audio-, Video- oder TV-Anlage, PC oder Notebook

Stereo-Zwischenstecker 3,5/6,3 mm

Netzadapter zur Stromversorgung des Senders (9 V DC, 500 mA)

2 Stk. Akkus 1,2 V, GröBe AAA: NiMh, 600 mAh (K 406 AFC, K 506 AFC) oder NiCd, 300 mAh (K 306 AFC) zur Stromversorgung des Kopflörers (im Kopflörer eingelegt)

Falls etwas fehlt, wenden Sie sichitte umgehend an ihren AKG- Handler.

4.2 Optionales Zubehör

Externes Ladegerät 6 V DC, 100 mA für mitgelieferte und optionale Kopfhörer (Fig. 12)

Variante	Bestellnummer
EU-Standard (außer UK)	6000 H 1002
UK-Standard	6000 H 1003
US-Standard	6000 H 1004

Kopfhörer	Bestellnummer
K 306 AFC	6000 X 1054
K 406 AFC	6000 X 1055
K 506 AFC	6000 X 1061

5 Bedienelemente

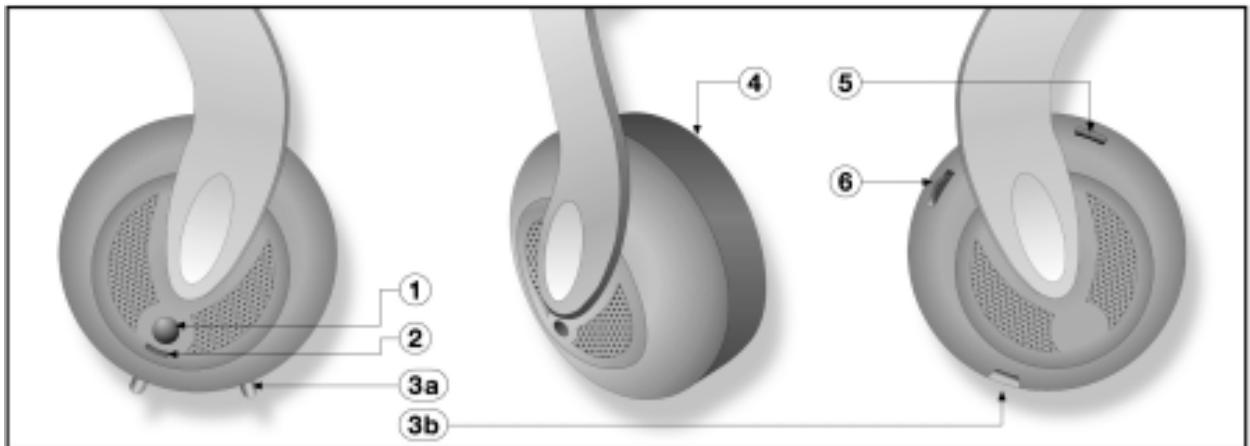

5.1 Kopfhorer (Fig. 1)

1. POWER: Ein/Aus-Taste
2. Kontroll-LED: leuchtet grün, wenn der Kopfhörer eingeschaltet ist, und rot, während die Akkus im Kopfhörer geladen werden.
   3a Ladekontakte
   3b Ladebuchse für optionales externes Ladegerät
3. Batteriefach (unter abnehmbarem Ohrhoister)
4. AUTOTUNING-Taste: aktiviert die automatische Abstimm-funktion
5. VOLUME: Lautstärkeregler

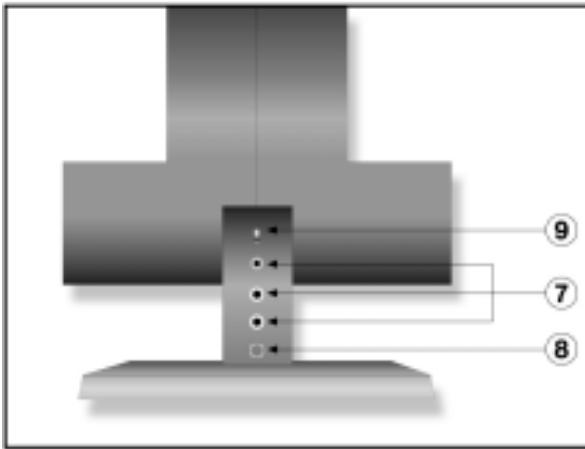

5.2 Sender (Fig. 2)

1. AUDIO IN, CD: Audio-Eingänge
2. DC 9 V: Anschlussbuchse für Netzadapter
3. FREQ: Frequenzwahlschalter
4. Ladekontaktflächen
5. POWER ON/CHARGE: Dreifarbige Kontroll-LED für Lade und Betriebszustand

6 Inbetriebnahme

6.1 Anschlieben des Senders an das Netz

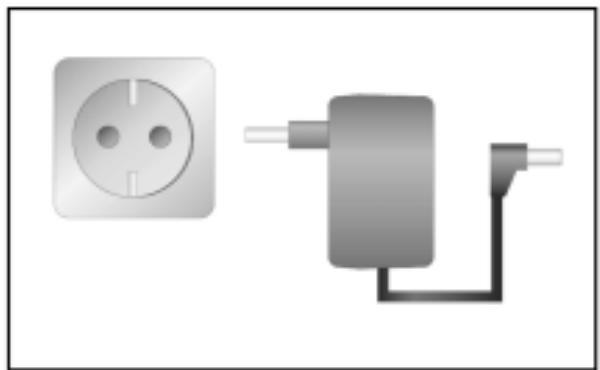

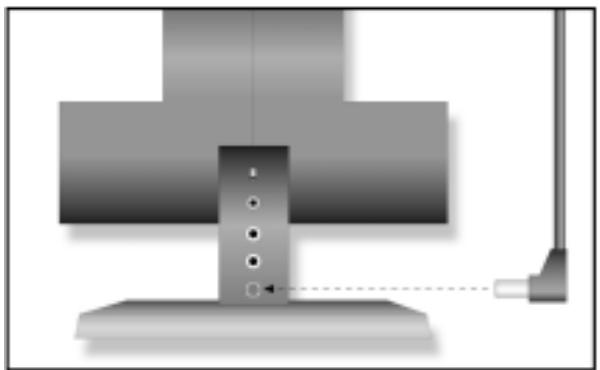

1. Schlieben Sie das Kabel des mitgelieferten Netzadapters an die DC 9 V-Buchse (8) an der Rückseite des Senders an (s. Fig. 3).
2. Überprüfen Sie, ob die am Netzadapter angegebene Spannung mit der Netzspannung in Ihrem Versorgungsgebiet übereinstimmt. Wenn dies der Fall ist, schlieben Sie den Netzadapter an eine Netzsteckdose an (s. Fig. 4). Der Sender ist damit automatisch betriebsbereit. Beachten Sie, dass sich der Sender erst dann einschaltet, wenn ein Audiosignal an den AUDIO IN-Buchsen bzw. der CD-Buchse anliegt.

6.2 Anschlieben des Senders an die Audio- oder Videoanlage

Sie können den Sender entweder an einen Kopfhörerausgang (3,5-mm- oder 6,3-mm-Klinkenbuchse) oder einen LINE OUT-bzw. REC OUT-Ausgang anschließen.

6.2.1 Anschlieben an einen Kopfhörerausgang

1. Bevor Sie den Sender mit ihrer Anlage verbinden, schalten Sie ihre Anlage aus.

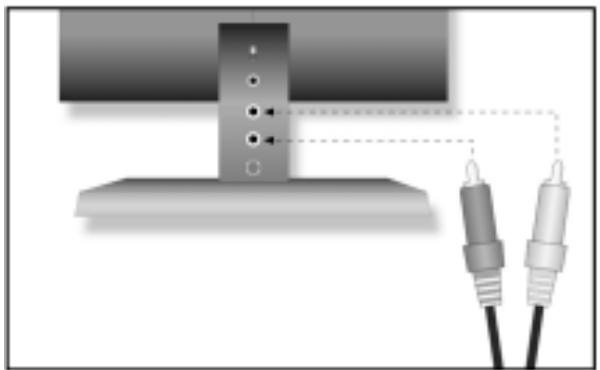

2. Schlieben Sie den roten Cinch-Stecker (rechte Kanal) des mitgelieferten Verbindungskabels an die rote AUDIO IN R-Buchse (7) und den weißen Cinch-Stecker (linker Kanal) an die weiß AUDIO IN L-Buchse (7) an der Senderrückseite an (s. Fig. 5).
3. Stecken Sie den Stereoklinkenstecker des Verbindungskabels (s. Fig. 6/7) an den Kopfhörerausgang ihrer Anlage an.
4. Wenn Ihr Gerät eine 6,3-mm-Klinkenbuchse als Kopflörerausgang besitzt, stecken Sie den mitgelieferten Zwischenstecker an das Verbindungskabel an. Schließen Sie dann den Zwischenstecker an den Kopflörerausgang an.

6.2.2 Anschlieben an einen LINE OUT/REC OUT-Ausgang

1. Bevor Sie den Sender mit ihrer Anlage verbinden, schalten Sie ihre Anlage aus.
2. SchlieBen Sie den roten Cinch-Stecker (rechte Kanal) des mitgelieferten Verbindungskabels an die rote LINE OUT R-bzw. REC OUT R-Buchse und den weißen Cinch-Stecker (linker Kanal) an die weiße LINE OUT L-bzw. REC OUT L-Buchse an ihrer Anlage an (s. Fig. 6/7).

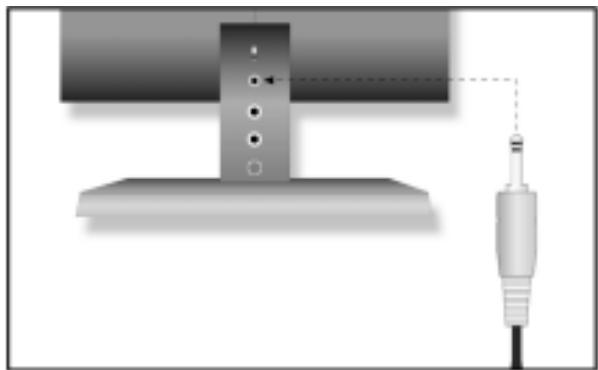

3. Stecken Sie den Stereoklinkenstecker des Verbindungs-kabels an die Buchse (7) an der Rückseite des Senders an (s. Fig. 8).

6.3 Aufladen der Akkus im Kopfhörer

Um die Lebensdauer der Akkus nicht zu beeinträchtigen, werden sie im Werk in ungeladenem Zustand in den Kopfhörer eingelegt. Sie müssenDMAH der Akkus vor der ersten Inbetriebnahme aufladen. Ziehen Sie dazu die Schutzfolie in gerader Richtung kräftig aus dem Kopfhörer heraus.

ACHTUNG: Falls Sie den Kopfhörer mit nicht wiederauffladbaren Batterien betreiben (s. Kapitel 6.4),

versuchen Sie niemals, diese mit der Ladefunktion aufzuladen. Dies wurde zu schweren Schäden an Ihr hem Kopfhörersystem führen. Entsorgen Sie leere Batterien entsprechend den jeweils geltenden Entsorgungsvorschriften.

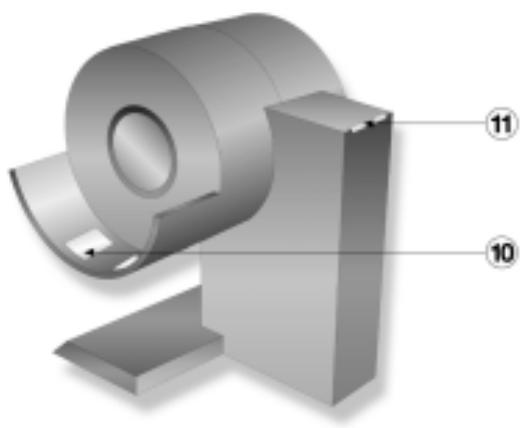

1. Stellen Sie den Kopfhörer so auf den Sender, dass die Ladekontakte (3) an der Unterseite des linken Hörsystems auf den Ladekontaktflächen (10) am Sender aufliegen (s. Fig. 12).

Die POWER ON/CHARGE-LED (11) am Sender leuchtet rot auf und zeit mit an, dass die Akkus im Kopfhörer auf geladen werden. Wenn am Eingang des Senders ein Signal vorhanden ist, leuchtet die POWER ON/CHARGE-LED (11) orange.

Sollte die POWER ON/CHARGE-LED (11) nicht aufleuchten, drehen Sie den Kopfhörer soweit, dass die Ladekontakte (3) auf den Ladekontaktflächen (10) am Sender aufliegen.

Nach ca. 7 Stunden sind die Akkus voll aufgeladen (die POWER ON/CHARGE-LED (11) leuchtet weiter rot). Sie können den Kopfhörer unbegrenzt am Sender stehen lasen, ohne die Akkus zu überladen.

Wichtig: Um die Kapazität der Akkus möglichst lange zu erhalten, entladen Sie die Akkus etwa einmal im Monat vollständig.

Lassen Sie dazu den Kopfhörer eingeschaltet so lange ausserhalb des Senders liegen, bis die Kontroll-LED (2) erlischt. Laden Sie die Akkus wieder auf.

6.3.1 Optionales externes Ladegerät

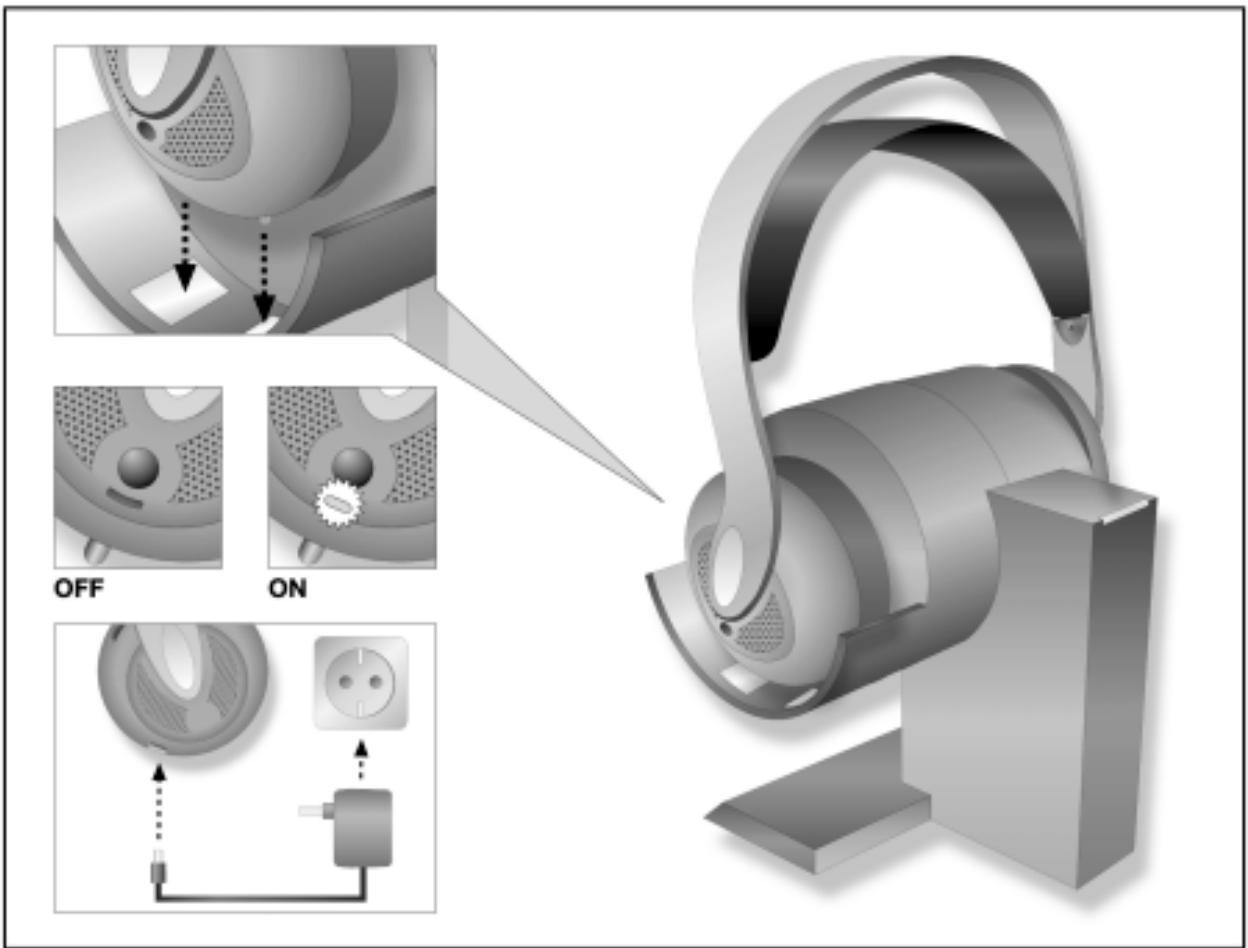

Sie können die Akkus auch mit dem optionalen externen Ladegerät aufladen (siehe Fig. 12). Ladezeit: ca. 7 Stunden.

1. Stecken Sie das Kabel des Ladegerats an die Ladebuchse (3b) des Kopflörers an.
2. Stecken Sie das Ladegerät an eine Netzsteckdose an. Die Kontroll-LED (2) am Kopfhörer leuchtet rot auf und zeigt damit an, dass die Akkus aufgeladen werden.

Hinweis: Den Kopfhörer K 306 AFC und K 406 AFC können Sie auch während des Ladens zum Hören benützen.

6.4 Akkus austauschen

Mit der Zeit nimmt die Kapizität eines Akkus ab. Wenn die Betriebsdauer des Kopfhörers mit den mitgelieferten Akkus nicht mehr ihren Bedürfnissen entspricht, können Sie die Akkus gegen neue 1,2 V-Akkus oder normale 1,5 V-Alkali-Batterien große AAA austauschen.

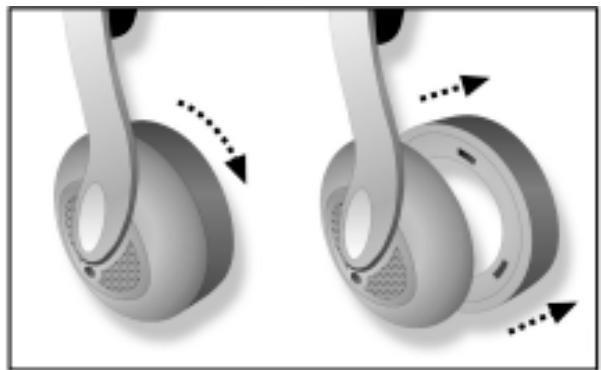

1. Nehmen Sie den Ohrpolarster des linken Hörsys tems ab (s. Fig. 9).
2. Nehmen Sie die verbrauchten Akkus bzw. Batterien heraus.

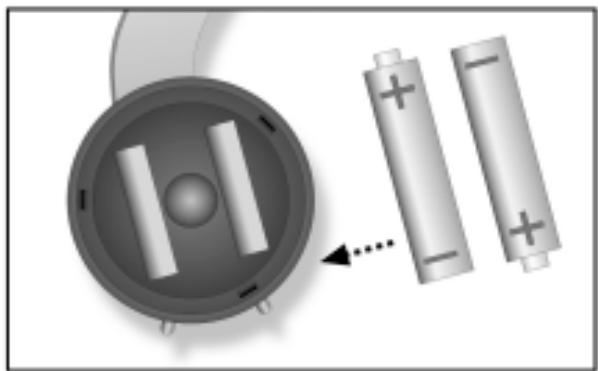

3. Legen Sie die neuen Akkus bzw. Batterien wie in Fig. 10 gezeigt in das Batteriefach (4) ein. Achten Sie dazu auf die richtige Polarität!
4. Legen Sie den Ohrpolster wieder auf das Hörsystem auf und drehen Sie den Ohrpolster im Uhrzeigersinn, bis der Ohrpolster einrastet.

6.5 Inbetriebnahme der Anlage

1. Nehmen Sie den Kopfhörer vom Sender ab.
2. Schalten Sie die Audio-, Video- oder TV-Anlage bzw. den PC oder Notebook, an dem der Sender angeschlossen ist, ein. Wenn ein Audiosignal am Eingang des Senders anliegt, leucht die POWER ON/CHARGE-LED (11) am Sender grün.

Hinweis: Wenn ca. 3 Minuten lang kein Signal am Eingang des Senders eintrift, schaltet sich der Sender automatisch

ab und die POWER ON/CHARGE-LED (11) erlischt.

1. Stellen Sie den FREQ-Wahlschalter (9) am Sender auf die mittlere Position ein.
2. Schalten Sie den Kopfhörer mit der POWER-Taste (1) ein. Die Kontroll-LED (2) leuchtet grün auf. Drücken Sie die AUTOTUNING-Taste (5) am Kopfhörer.

Die Autotuning-Funktion stimmt die Empfangsfrequency automatisch auf die am Sender eingestellte Trägerfrequenz ab. Nach kurzer Zeit horen Sie das Signal klar und störungsfrei im Kopfhörer.

Ist dies nicht der Fall, stellen Sie mit dem FREQ-Wahlschalter (9) am Sender eine andere Trägerfrequenz ein und drücken Sie ernut die AUTOTUNING-Taste (5).

Mit dem FREQ-Wahlschalter (9) konnen Sie eine von drei verschiedene Trägerfrequenzen einstellen.

1. Stellen Sie mit dem VOLUME-Regler (6) am Kopfhörer die gewünschte Lautstärke ein.

6.6 Funktionseise der POWER ON/CHARGE-LED

LED...	Sender...
...leuchtet grün:	...ist an Netz und Audioanlage ange-schlossen und empfängt Signal. Kopflöher ist nicht am Sender, Ladefunktion abgeschaltet.
...leuchtet orange:	...ist an Netz und Audioanlage ange-schlossen und empfängt Signal. Kopflöher ist am Sender, Ladefunktion eingeschaltet.
...leuchtet rot:	...empfängt seit einigen Minuten kein Signal, Kopflöher ist am Sender, Ladefunktion eingeschaltet.
...leuchtet nicht:	...empfängt seit einigen Minuten kein Signal, Kopflöher ist nicht am Sender, Ladefunktion abgeschaltet, ODER ...ist nicht an das Netz angeschlossen.

7 Wichtige Hinweise

1. Beim Umschalten an ihrer HiFi-Anlage oder beim Anschlieben des Senders an die Anlage konnen Knackgeräuche auftreten, die bei hoher Lautstärke Ihr Gehör beeinträchtigen konnen. Drehen Sie daher den VOLUME-Regler am Kopfhörer immer auf Minimum, bevor Sie zwischen verschiedenen Tonquellen (Radio, Plattenspieler, CD-Player usw.) umschalten oder den Sender anschlieben.
2. Das Hören mit Kopfhören bei sehr hohen Lautstärken, vor allem über langere Zeit, kann Gehörschäden verursachen.
3. Ihr K 306 AFC/K 406 AFC/K 506 AFC ist ein hochfrequenztechnisches Gerät, das den strengen europäischen Vorschriften entspricht. Aus physikalischen Gründen, die nichts mit der Qualität des Produktes zu tun haben, kann jeder der Empfang durch Geräte, die eine sehr hohe Störstrahlung abgeben, beeinflusst werden.

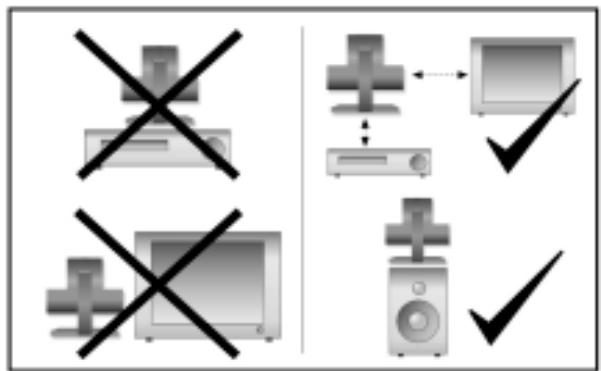

Für störungsfreien Hörgenuss betreiben Sie\ daher ihren K 306 AFC/K 406 AFC/K 506 AFC\ nicht direkt geben Funkgeräten,\ Mobiltelefonen oder direkt über der Bildrohre von TV-Geräten oder Computer-Monitoren

(siehe Fig. 11). Das mitgelieferte Verbindungskabel für den Sender ist lang genug, um einen entsprechenden Abstand einhalten zu konnen.

Störungen beim Betrieb des K 306 AFC/K 406 AFC/ K 506 AFC, die durch andere Teilnehmer des 864 MHz LPD-Bandes hervorgerufen werden, liegen nicht im Einflussbereich von AKG.

8 Technische Daten

Systemdaten

Modulationsart:	FM
Trägerfrequenzband:	864 MHz (LPD-Band)
Schaltbare Trägerfrequenzen:	FREQ 1: 863.5 MHzFREQ 2: 864.0 MHzFREQ 3: 864.5 MHz
Sender T 306 AFC/T 406 AFC/T 506 AFC
Stromversorgung:	9 V DC, 500 mA
Abstrahlwinkel:	ca. 360°
Max. Sendeleistung:	10 mW ERP (Equivalent Radiated Power)
Max. Reichweite (Freifeld*):	ca. 100 m
Gewicht:	T 306/406 AFC: ca. 275 gT 506 AFC: ca. 315 g
Kopflörer K 306 AFC/K 406 AFC
Klirr-factor:	< 1%
Bauweise:	halboffener dynamischerKopflörer
Gewicht:	ca. 180 g
Kopflörer K 306 AFC
Stromversorgung:	3 V DC (2 Stk. NiCd-Akkus 1,2 VGröBe AAA, 300 mAh mitgeliefert)
Betriebsdauer:	ca. 10 Stunden (mit NiCd-Akkus)
Frequenzgang:	20 Hz - 22.000 Hz
Max. Schalldruckpegel:	~103 dB SPL
Kopflörer K 406 AFC
Stromversorgung:	3 V DC (2 Stk. NiMh-Akkus 1,2 VGröBe AAA, 600 mAh mitgeliefert)
Betriebsdauer:	ca. 20 Stunden (mit NiMh-Akkus)
Frequenzgang:	20 Hz - 24.000 Hz
Max. Schalldruckpegel:	~105 dB SPL
Kopflörer K 506 AFC
Stromversorgung:	3 V DC (2 Stk. NiMh-Akkus 1,2 VGröBe AAA, 600 mAh mitgeliefert)
Betriebsdauer:	ca. 20 Stunden (mit NiMh-Akkus)
Frequenzgang:	18 Hz - 24.000 Hz
Max. Schalldruckpegel:	~107 dB SPL
Klirr-factor:	< 1%
Bauweise:	halboffener dynamischerKopflörer
Gewicht:	ca. 320 g

• unter idealen Übertragungsbedingungen

9 Fehlerbehebung

Fehler	Mögliche Ursache	Abhilfe
Kein Ton	1. Netzadapter ist nicht an Sender bzw. Netzsteckdose angeschlossen. 2. Sender ist nicht an Audio-/Video-, TV-Gerät, PC oder Notebook angeschlossen. 3. Angeschlossenes Audio-/Video-, TV-Gerät, PC oder Notebook arbeitet nicht. 4. Lautstärkeregler des Audio-/Video- oder TV-Gerätes steht auf Null. 5. Akkus sind leer. 6. Kopfhörer ist ausgeschaltet. 7. Lautstärkeregler am Kopfhörer steht auf Null.	1. Netzadapter an Sender bzw. Netzsteckdose anschließen. 2. Sender an Audio-/Video-, TV-Gerät, PC oder Notebook anschließen. 3. Gerät bzw. Anlage einschalten, damit ein Audiosignal an den Sender gelangt. 4. Lautstärke auf gewünschten Pegel einstellen. 5. Akkus aufladen. 6. Kopfhörer einschalten. 7. Lautstärke auf gewünschten Pegel einstellen.
POWER ON/CHARGE LEDleuchtet nicht	1. Sender ist nicht an das Stromnetz angeschlossen. 2. Akkus sind nicht richtig im Kopfhörer eingelegt. 3. Kopfhörer liegt nicht richtig auf dem Sender auf.	1. Sender an Stromnetz anschließen. 2. Lage der Akkus im Batteriefach überprüfen. 3. Kopfhörer richtig auf dem Sender positionieren.
Wiedergabe in Mono	1. Angeschlossenes Audio-/Video-, TV-Gerät, PC oder Notebook ist auf mono geschaltet. 2. Sender ist nicht richtig an Audio-/Video-, TV-Gerät, PC oder Notebook angeschlossen.	1. Gerät auf Stereobetrieb umschalten. 2. Kabelverbindung zwischen Sender und Gerät überprüfen.
Starkes Rauschen	1. Sende- und Empfangsfrequency stimmen nicht überein. 2. Audio-Eingangspegel am Sender ist zu niedrig 3. Eingangssignal ist verraucht. 4. Akkus sind leer. 5. Senderposition.	1. AUTOTUNING-Taste am Kopfhörer drücken oder mit dem FREQ-Wahlschlalter am Sender den Canal wechseln und AUTOTUNING-Taste am Kopfhörer drucken. 2. Lautstärkeregler am angeschlossenen Gerät weiter aufdrehen. 3. Angeschlossenes Gerät überprüfen. 4. Akkus aufladen. 5. Sender an einer anderen Stelle positionieren (siehe Fig. 11).
Verzerrter Ton	1. Audio-Eingangspegel am Sender ist zu hoch. 2. Sender und Kopfhörer nicht genau aufeinander eingestellt. 3. Akkus sind leer.	1. Lautstärkeregler am angeschlossenen Gerät weiter zureddrehen. 2. Mit dem FREQ-Wahlschlalter am Sender den Canal wechseln und AUTOTUNING-Taste am Kopfhörer drucken. 3. Akkus aufladen.
