BEDIENUNGSANLEITUNG A-R630, AR-650 TEAC

TUNER Syntoniseur (T-R650/T-R650DAB)

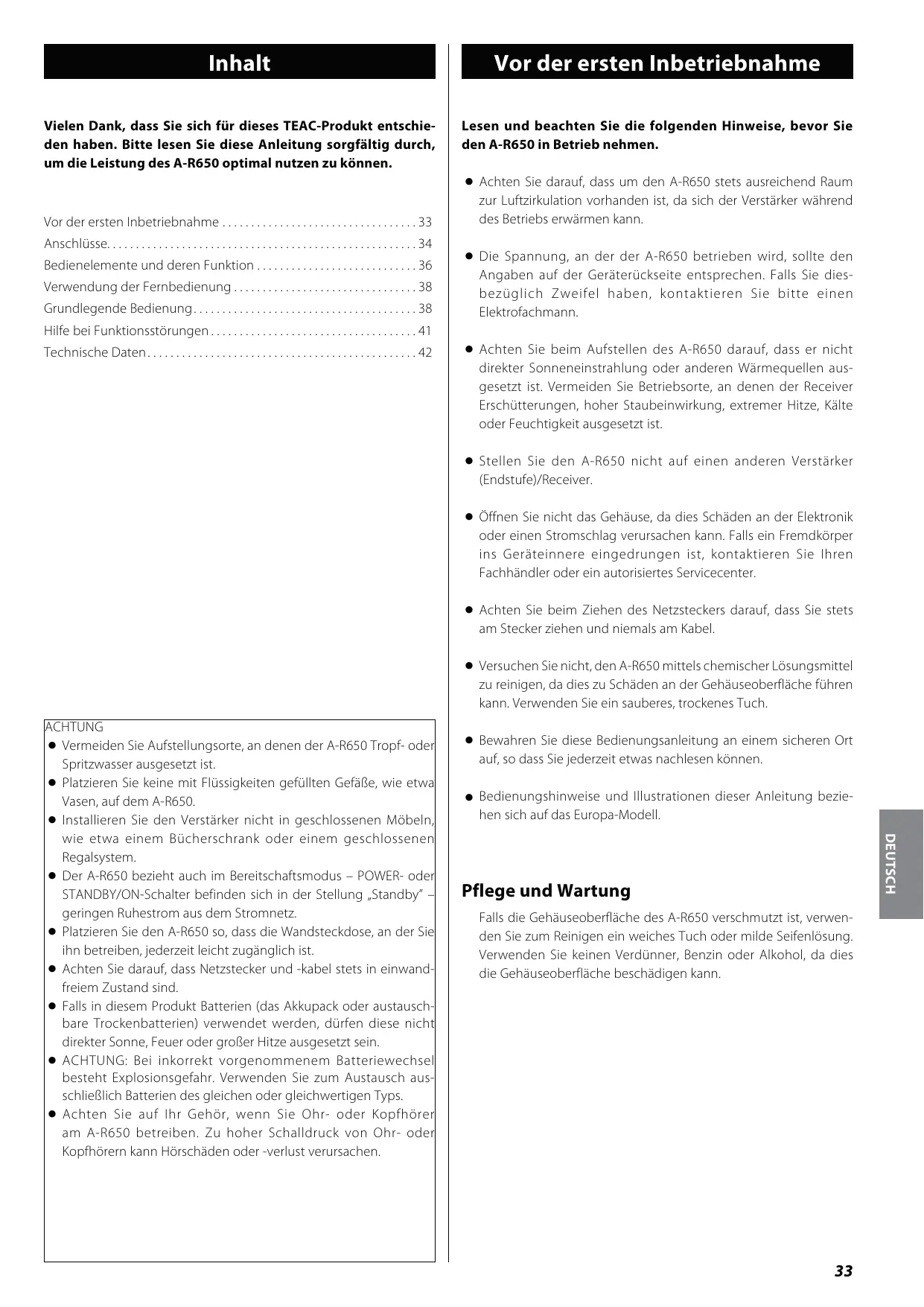

Vielen Dank, dass Sie sich für diesen TEAC-Produkt entschieden haben.itte lessen Sie diese Anleitung sorgfältig durch, um die Leistung des A-R650 optimal nutzen zu konnen.

Vor der ersten Inbetriebnahme 33

Anschlisse. 34

Bedienelemente und deren Funktion 36

Verwendung der Fernbedienung 38

Grundlegende Bedienung. 38

Hilfe bei Funktionstörungen 41

Technische Daten 42

ACHTUNG

• Vermeiden Sie Aufstellungsorte, an denen der A-R650 Tropf- oder Spritzwasser ausgesetzt ist.
• Platzieren Sie keine mit Flüssigkeiten gefüllten Gefäße, wie etwa Vasen, auf dem A-R650.
• Installieren Sie den Verständner nicht in geschlossenen Möbeln, wie etwa einen Bucherschrank oder einem geschlossenen Regalsystem.
• Der A-R650 bezieht auch im Bereitschaftsmodus - POWER- oder STANDBY/ON-Schalter befinden sich in der Stellung „Standby" - geringen Ruhestrom aus dem Stromnetz.
• Platzieren Sie den A-R650 so, dass die Wandsteckdose, an der Sieihn betreiben, jederzeit leicht zugänglich ist.
• Achten Sie darauf, dass Netzstecker und -kabel stets in einwandfreiem Zustand sind.
• Falls in thisem Produkt Batterien (das Akkupack oder austauschbare Trockenbatterien) verwendet werden, dürfen diese nicht direkter Sonne, Feuer oder große Hitze ausgesetzt sein.
• ACHTUNG: Bei inkorrekt vorgenommenem Batteriewechsel besteht Explosionsgesefahr. Verwenden Sie zum Austausch ausschließlich Batterien des gleichen oder gleichwertigen Typs.
• Achten Sie auf Ihr Gehör, wenn Sie Ohr- oder Kopfhörer am A-R650 betreiben. Zu hoher Schalldruck von Ohr- oder Kopfhörern kann Hörschäden oder -verlust verursachen.

Vor der ersten Inbetriebnahme

Lesen und beachten Sie die folgenden Hinweise, bevor Sie den A-R650 in Betriebnehmen.

• Achten Sie daraufuf, dass um den A-R650 stets ausreichend Raum zur Luftzirkulation vorhanden ist, da sich der Verständer während des Betriebs erwärmen kann.
• Die Spannung, an der der A-R650 betrieben wird, sollte den Angaben auf der Geräterückseite entsprechen. Falls Sie thisbezüglich Zweifel haben, kontaktieren Sieitte einen Elektrofachmann.
• Achten Sie beim Aufstellen des A-R650 darauf, dass er nicht direkter Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt ist. Vermeiden Sie Betriebsorte, an denen der Receiver Erschüttungen, hoher Staubeinwirkung, extremer Hitze, Kälte oder Feuchtigkeit ausgesetzt ist.
• Stellen Sie den A-R650 nicht auf einen anderen Veränderer (Endstufe)/Receiver.
• Öffnen Sie nicht das Gehäuse, da dies Schäden an der Elektronik oder einen Stromschlag verursachen kann. Falls ein Fremdkörper ins Geräteinnere eingedrungen ist, Kontaktieren Sie ihren Fachhändler oder ein autorisiertes Servicecenter.
• Achten Sie beim Ziehen des Netzsteckers darauf, dass Sie stets am Steckerziehen und niemals am Kabel.
• Versuchen Sie nicht, den A-R650 mittels chemischer Lösungsmittel zu reinigen, da dies zu Schäden an der Gehäuseoberfläche führen kann. Verwenden Sie ein sauberes, trockenes Tuch.
• Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, so dass Sie jederzeit etwas nachlesen können.
• Bedienungshinweise und Illustrationen dieser Anleitung beziehen sich auf das Europa-Modell.

Pflege und Wartung

Falls die Gehäuseoberfläche des A-R650 verschmutzt ist, verwenden Sie zum Reinigen ein weiches Tuch oder milde Seifenlösung. Verwendten Sie keinen Verdünner, Benzin oder Alkohol, da dies die Gehäuseoberfläche beschädigten kann.

ACHTUNG:

• Schalten Sie vor dem Herstellen von Verbindungen alle Geräte aus.
• Lesen und beachten Sie die Hinweise in den Bedienungsanleitungen aller Komponenten, die Sie an thisem Veränder betreiben möchten.
• Achten Sieitte aufkorrekten Anschluss aller Steckverbindungen.

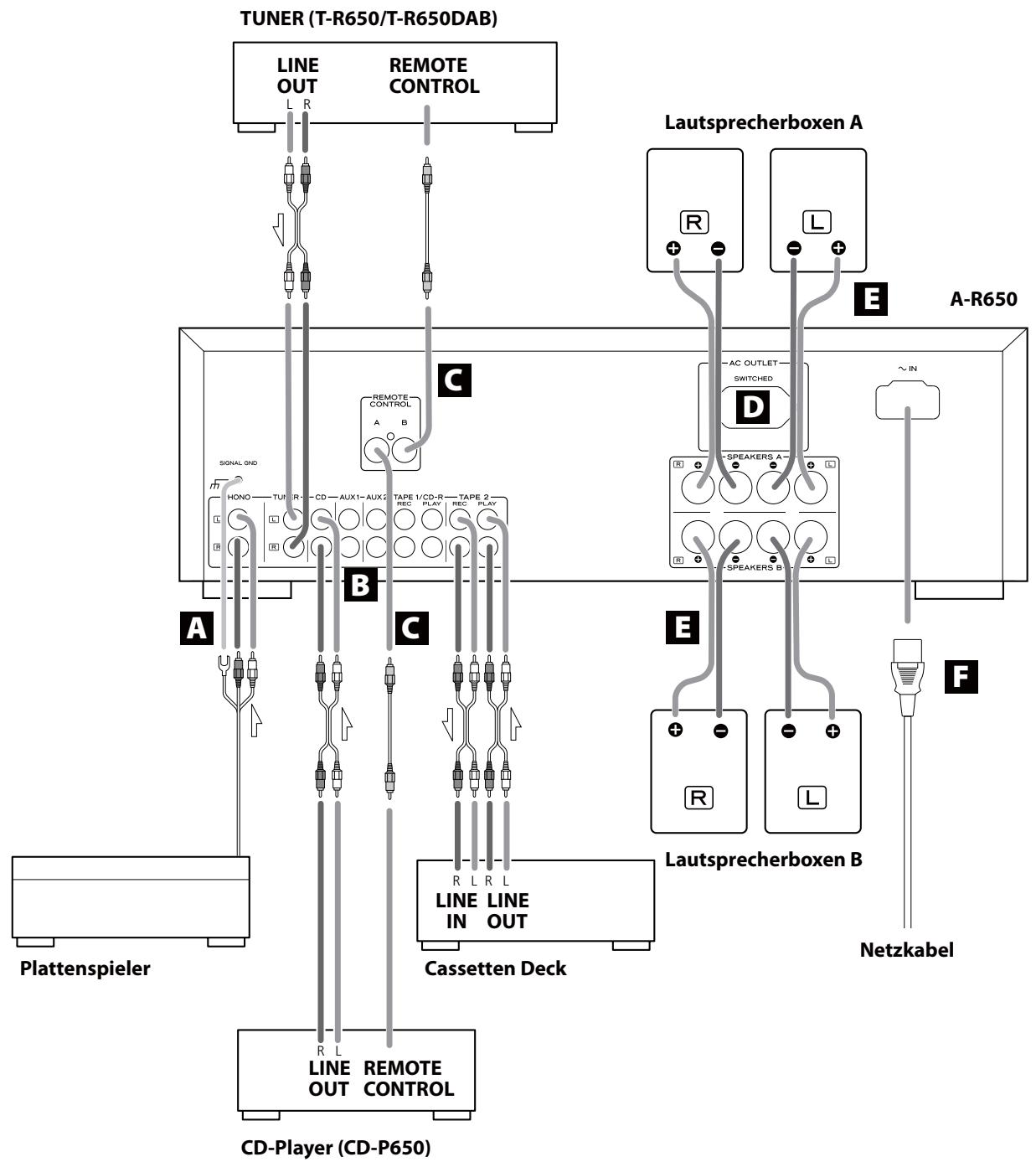

Audiosignalkabel sollenn nicht mit Netz- oder Lautsprecherkabeln gebündelt verlegt werden, da anderenfalls Interferenzen auftreten können.

PHONO Plattenspieler

TUNER Tuner (T-R650/T-R650DAB)

CD CD -Player (CD-P650)

AUX1/AUX2 analoge Audiokomponente

TAPE1/CD-R Cassetten Deck, CD-Recorder, usw.

TAPE2 Cassetten Deck, CD-Recorder, usw.

A PHONO-Buchsen und SIGNAL GND-Anschluss

Verbinden Sie die Ausgabe Ihres Plattenspielers mittels RCA (Cinch) Kabeln mit den PHONO-Eingangsbuchsen des A-R650.

Anschluss:
weiBer Stecker weiBe Buchse (L: linker Kanal) roter Stecker rote Buchse (R: rechter Kanal)

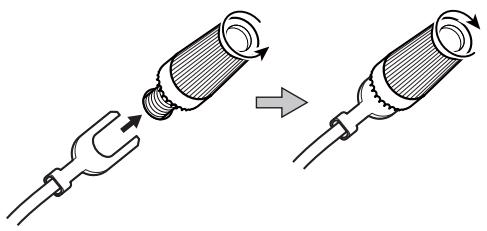

Schlieben Sie das Massekabel Ihres Plattenspielers an der SIGNAL GND-Schraubklemme des A-R650 an.

B AUDIO IN/OUT-Anschlüsse

Das analogue Stereo-Audiosignal wird über diese Anschlüsse ein- bzw. ausgegeben. Verwenden Sie zum Anschlieben der entsprechenden Komponente ein handelsübliches RCA (Cinch) Kabel.

Anschluss:
weiBer Stecker weiBe Buchse (L: linker Kanal) roter Stecker rote Buchse (R: rechter Kanal)

C REMOTE CONTROL-Buchsen

Sofern Sie einen TEAC T-R650, T-R650DAB sowie C-P650 besitzen, verbinden Sie deren REMOTE CONTROL-Buchsen mit einer der REMOTE CONTROL-Buchsen (A oder B) des A-R650. Verwendten Sie hierzu die zum Lieferumfang des T-R650, T-R650DAB sowie C-P650 gehörenden RCA (Cinch) Kabel.

D Geschalteter Netzausgang

Dieser Anschluss führt bei eingeschaltetem A-R650 Netzspannung.

ACHTUNG:

Achten Sieitte darauf, dass die Gesamtleistungsaufnahme aller an thisem Anschluss betriebenen Geräte einen Maximalwert von 500mA oder 100 Watt nicht übersteigt.

E Laufsprecheranschlüsse

ACHTUNG:

Vergewissern Sie sich, dass der A-R650 ausgeschaltet ist, bevor Sie die Laufsprecherkabel anschlieben. Andernfalls konnen die Laufsprecher durch Kontaktgeräusa chusw. beschädigt werden.

• Überprüfen Sieitte die Anschlussimpedanz der zu verwenden den Laufsprecherboxen. Achten Sie beim Anschluss eines einzelnen Laufsprecherpaars (SPEAKERS A oder SPEAKERS B) darauf, dass die Anschlussimpedanz einer Box zwischen 4 und 16 Ohm beträgt. Bei gleichzeitiger Verwendung von zwei Boxenpaaren sollende deren Anschlusswiderstand jeweils zwischen 8 und 16 Ohm betragen.
  Die Schwarzen Lautsprecheranschlussklemmen repraesenteren den Minuspol . Üblicherweise sind Lautsprecherkabel gekennzeichnet. Der (farbig) markierte Leiter entspricht hierbei dem Pluspol. Verbinden Sie davon den (farbig) markierten Leiter mit dem -An Schluss und den unmarkierten Leiter mit dem -An Schluss.

ACHTUNG:

Achten Sieitte darauf, dass sich abisolierte Kabelenden nicht berühren. Andernfalls kann dies zu Kurzschlüssen führen, die möglicherweise einen Kabel- oder Gerätebrand sowie irreparabile Schäden an Ihr hem HiFi-System verursachen konnten.

Anschlieben der Laatsprecherboxen

Lautsprecherboxen A, B

1. Drehen Sie zum Anschlieben der Kabel die Klemmschrauben der Anschlussklemmen gegen den Uhrzeigersinn. Die Klemmschrauben halten sich nicht komplett aus ihren Gewinden herausschrauben.
2. Stecken Sie die abisolierten Kabelenden in die Anschlussöffnungen, und drehen Sie die Klemmschrauben im Uhrzeiger-sinn fest.

• Achten Sie darauf, dass nicht anstelle der abisolierten Kabelenden die Kabelummantelung festgeklemmt wird.
• Vergewissern Sie sich durch leichtes, vorsichtiges Ziehen, dass die Kabel richtig festgeklemmt sind.

NETZSANSCHLUSS

Verwenden Sie ausschließlich das mitgelieferte Netzkabel.

Die Verwendung anderer Netzkabel kann Brand oder einen Stromschlag verursachen.
- Ziehen Sie den Netzstecker, wenn Sie den A-R650 über einen längeren Zeitraum nicht verwenden.
- Achten Sie stets darauf, dass Spannung und Netzfrequenz, an der Sie den A-R650 betreiben, mit den Angaben auf der Geräterückseite übereinstimmen.

Ziehen Sie den Netzstecker und niemals am Netzkabel.

• Ziehen Sie zum Abstecken des Netzkabels am A-R650 niemals am Kabel, sondern stets am darüber befindlichen Gerätestecker.

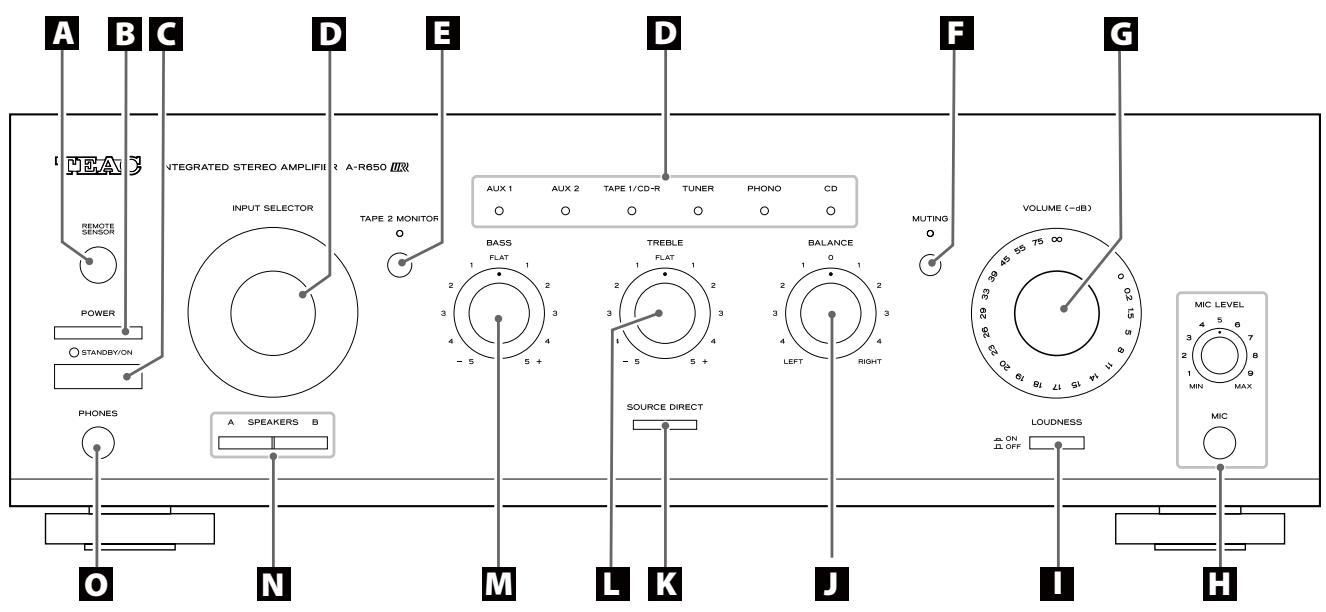

A Fernbedienungssensor

Richten Sie die Fernbedienung zum Übermitteln von Steuerungsbefehlen auf den Sensor am A-R650.

3 POWER

Betätigten Sie diese Taste, um den A-R650 aus- oder in den Bereitschaftsmodus zu schalten.

C STANDBY/ON

Sofern der POWER-Schalter (Netzschalter) des A-R650 eingeschaltet ist, können Sie den Veränderk mittels dieser Taste einoder in den Bereitschaftsmodus (Standby) schalten.

Die Standby-Anzeige leuchtet, wenn sich der A-R650 im Bereitschaftsmodus befindet.

D INPUT SELECTOR

Verwenden Sie den Eingangswahlschalter (oder die entspruchenden Tasten auf der Fernbedienung), um die gewünschte Audiosignalquelle auszuwahlen.

Die zugehörige Anzeige der jeweils gewählten Signalquelle leuchtet.

E Tape 2 Monitor-Funktion (Hinterbandkontrolle)

Betätigten Sie zur Wiedergabe der mit dem TAPE 2-Anschluss verbundenen Signalquelle. Hierdurch aktivieren Sie die Hinterbandkontrollfunktion und die TAPE MONITOR-Anzeige leuchtet.

Erneutes Betätigen der TAPE MONITOR-Taste schaltet die Tape Monitor-Funktion wieder aus.

F MUTING

Mittels dieser Taste können Sie die Wiedergabe zeitweise stumm schalten.

These Anzeige blinkt bei aktivierter Stummschaltung.

VOLUME

Dieser Drehregler (oder die entsprechenden VOLUME-Tasten auf der Fernbedienung) dient zum Einstellen der Wiedergabelautstärke.

Mikrofonbuchse/-pegelregler (MIC/MIC LEVEL)

Das Signal des hier angeschlossenen Mikrofons kann zu der mittels Eingangswahlschalter (INPUT SELECTOR) gewählen Signalquelle eingebrendet (gemisch) werden. Der Mischpegel kann über den MIC LEVEL-Pegelregler bestimmt werden.

LOUDNESS

Die LOUDNESS-Taste dient zum gehörrichtigen Ausgleich des Bassbereichs bei geringen Wiedergabelautstärken.

BALANCE

Verwenden Sie diesen Regler, um das Lautstärkeverhältnis (die Balance) zwischen linken und rechten Laatsprechersystemen einzustellen (Balance).

In den meisten Fällen sollen dieser Regler auf Mittelstellung eingestellt werden.

K SOURCE DIRECT

Betätigten Sie zum Aktivieren oder Deaktivieren der Source Direct-Funktion diese Taste.

Bei aktiver Source Direct-Funktion leuchtet die Taste und die Wiedergabe erfolgt unter Umgebung der Klangregelstufe.

TREBLE

Verwenden Sie diesen Regler, um die Wiedergabelautstärke des Hochtonbereichs einzustellen.

BASS

Verwenden Sie diesen Regler, um die Wiedergabelautstärke des Bassbereichs einzustellen.

N SPEAKERS

Mittels dieser Taste können Sie die Lautsprecherwiedergabe ein- oder ausschalten.

ON: das Audiosignal wird über die angeschlossenen Lautsprechersysteme wiedergegeben.

OFF: über die angeschlossenen Laufsprechersysteme wird kein Audiosignal wiedergegeben.

PHONES

An dieser Anschluss konnen Sie einen Stereokopfhören anschließen, dessen Wiedergabelautstärke mittels VOLUME-Drehregler eingestellt werden kann.

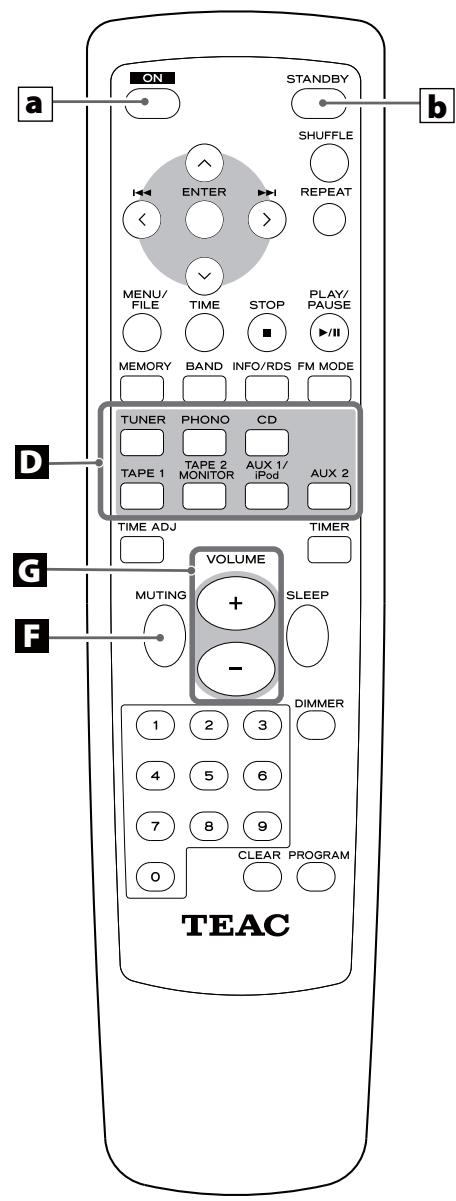

Fernbedienung

Falls Sie am A-R650 einen TEAC CD-Player (CD-P650) oder Tuner (T-R650/T-R650DAB) betreiben, wahren Sie mittels INPUT SELECTOR-Tasten (siehe 日 auf der Fernbedienung zuerst die gewünschte Signalquelle aus.

a ON

Sofern sich der POWER-Schalter des A-R650 in der "ON"-Position befindet, können Sie den Veränderer mittels dieser Taste einschalten.

b STANDBY

Sofern sich der POWER-Schalter des A-R650 in der "ON"-Position befindet, können Sie den Veränderer mittels dieser Taste in den Bereitschaftsmodus (STANDBY) versetzten.

Die anderen Tasten dienen zur Steuerung eines TEAC CD-P650, T-R650 sowie T-R650DAB.

Hinweis:

Zur Vereinfachung beziehen sich Erklarungen und Hinweise in dieser Bedienungsanleitung auf die Name der Tasten und Steuerelemente auf der Gerätevorderseite des A-R650. Die Tasten der Fernbedienung besitzen die gleichen Steuerungs-eigenschaften, wie die entsprechenden Tasten des A-R650.

Verwendung der Fernbedienung

Der Veränderkare sowie andere TEAC-Komponenten, die auf der Gerätevorderseite ein UR-Logo (UR) tragen, können über die im Lieferumfang befindliche „UR“-Fernbedienung gesteuert werden.

Richten Sie die Fernbedienung bei deren Verwendung stets auf den auf der Frontseite des Verständers (oder einer anderen TEAC-Komponente) befindlichen REMOTE SENSOR aus.

• Innerhalb des Betriebsradius konnen Gegenstände, die sich zwischen Fernbedienung und Empfangssensor befinden, die Übermittlung von Steuerungsbefehlen beeinträchtigen.
• Bei Verwendung der Fernbedienung konnen am Veränderer Fehl-funktionen auftreten, wenn er in der Höhe eines Geräts betrieben wird, das Infrarotstrahlen aussendet oder wenn Infrarotfernbedienungen anderer Geräte im gleichen Raum verwendet werden. Ebenso kann die Fernbedienung des A-R650 die Funktion anderer mittels Infrarotsignalen gesteuerter Geräte beeinflussen.

Einsetzenden Batterien

1. Entfernen Sie die Batteriefach-Abdeckung.
2. Setzen Sie zwei Batterien des Typs "AAA" (R03, UM-4) ein. Beachten Sie hierbei deren korrekte Polarität ( / ) .
3. Bringen Sie die Abdeckung wieder an.

Austauschen der Batterien

Sollte der Betriebsradius, in dem der A-R650 auf Befehle der Fernbedienung reagiert, abnehmen, so ist dies ein Anzeichen damit, dass die Batterien verbraucht sind und durch neue ersetzt werden sollenn.

Informationen zu Sammelpunkten für verbrauchte Batterien erhalten Sie auf Anfrage von ihrer Stadtverwaltung, den zuständigen Entsorgungsbetrieben oder dem Handler, bei dem Sie die Batterien gekauft haben.

Sicherheitshinweise zum Umgang mit Batterien

• Achten Sie beim Einsetzen der Batterien auf korrekte Polarität.
• Verwenden Sie ausschließlich Batterien des gleichen Typs. Verwenden Sie niemals Batterien unterschiedlichen Typs zusammen.
• Sie können herkömmliche Trockenbatterien oder wiederaufladbare Batterien (Akkus) verwenden. Beachten Sieitte die jeweiligen Sicherheitshinweise auf den Batterielabels.
• Nehmen Sie die Batterien aus der Fernbedienung, wenn Sie diese über einen längeren Zeitraum (länger als einen Monat) nicht verwenden, um die Batterien vor Auslaufen zu schützen.
• Falls Batterien im Batteriefach der Fernbedienung ausgelaufen sein sollenten, reinigen Sie das Batteriefach, und ersetzen Sie die defekten Batterien durch frische.
• Verwenden Sie ausschließlich zugelassene Batterietypen. Verwenden Sie niemals verbrauchte Batterien zusammen mit neuen oder Batterien entsprechenden Typs.
• Erhitzen oder zerlegen Sie Batterien nicht und werfen Sie sie niemals ins Feuer oder Wasser.
• Achten Sie beim Transport sowie der Lagerung von Batterien daraufauf, dass Metallobjekte keinen Kurzschluss verursachen können. Andernfalls konnten die Batterien auslaufen oder explodieren.
• Versuchen Sie niemals Trockenbatterien wieder aufzuladen.

Grundlegende Bedienung 1

Verringern Sieitte stets die Wiedergabelautstärke,um die angeschlossenen Laufsprechersysteme vor Beschädigung durch plötzlich auftretende Pegelspitzen zu schützen.Drehen Sie den VOLUME-Regler gegen den Uhrzeiger-sinn zurück.

VOLUME (-dB)

- (unendlich): minimale Wiedergabelautstärke
0dB: maximale Wiedergabelautstärke

2 Betätigen Sie den POWER-Schalter.

POWER

Der Veränder wird in den Bereitschaftsmodus versetzt, und die Standby-Anzeige leuchtet.

3 Betätigten Sie zum Einsatz den A-R650 den STANDBY/ON-Schalter.

Die Standby-Anzeige erlischt.

4 Wahlen Sie mittels INPUT SELECTOR eine Audiosignal-elle zur Wiedergabe aus (oder betätigten Sie die entsprchende INPUT SELECTOR-Taste auf der Fernbedienung).

INPUT SELECTOR

Tape Monitor-Funktion (Hinterbandkontrolle)

Betätigen Sie zur Wiedergabe der an TAPE 2 angeschlossenen Signalquelle die TAPE 2 MONITOR-Taste. Hierdurch aktivieren Sie die Hinterbandkontrollfunktion und die TAPE 2 MONITOR-Anzeige leuchtet.

Erneutes Betätigen der TAPE 2 MONITOR-Taste schaltet die Tape Monitor-Funktion wieder aus.

TAPE 2 MONITOR

• Bei aktiver Tape Monitor-Funktion wird ausschließlich das Audiosignal der an TAPE 2 angeschlossenen Signalquelle wiedergegeben.

Schalten Sie zur Wiedergabe anderer Signalquellen die Hinterbandkontrollfunktion aus.

5 Starten Sie die Wiedergabe der ausgewählten Signalquelle, und erhöhen Sie behutsam die Wiedergabelautstärke. Drehen Sie hierzu den VOLUME-Regler im Uhrzeigersinn.

VOLUME(-dB)

Aufnahmebetrieb

1 Wahlen Sie mittels INPUT SELECTOR die Audiosignalquelle, deren Signal Sie aufzeichnen möchten.

INPUT SELECTOR

2 Starten Sie die Aufnahme.

• Lautstärke- und Klangregelung haben keinen Einfluss auf die Aufzeichnung.
• Sofern Sie an TAPE 2 (PLAY- und REC-Buchsen) ein Dreikopf-Cassetten Deck angeschlossen haben und während des Aufnehmens die Hinterbandkontrollfunktion aktivieren, wird nicht das Eingangssignal sondern das sogeben aufgezeichnete Audiosignal wiedergegeben.

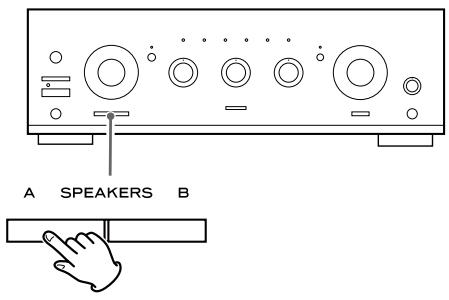

Lautsprecherwiedergabe Ein-/Ausschalten

Betätigten Sie zum Ein-/Ausschalten der Wiedergabe über die angeschlossenen Lautsprecherboxen die SPEAKER-Taste (A oder B).

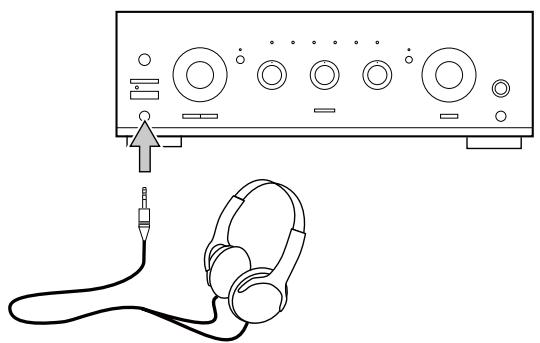

Kopfhörer

Stellen Sie den VOLUME-Regler auf dessen Minimalwert (linker Anschlag) ein, schließen Sie ihren Stereokopfhörer an der PHONES-Buchse an und stellen Sie anschließend mittels VOLUME-Regler eine gezährchtige Wiedergabelautstärke ein.

Falls Sie die Wiedergabe der angeschlossenen Lautsprechersysteme stumm schalten möchten, betätigten Sie die SPEAKERS-Taste.

ACHTUNG

Regulieren Sie die Wiedergabelautstärke stets auf den Minimalwert zurück, bevor Sie Kopflörer anschließen.

ZUR VERMEIDUNG VON HÖRSCÄDEN sollenn Kopfhörer grundsätzlich erst dann aufgesetzt werden, wenn sie am PHONES-Ausgang angeschlossen sind.

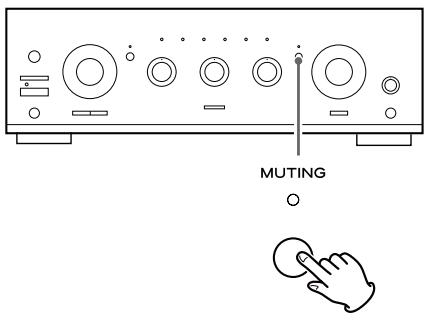

Stummschaltung

Betätigten Sie die MUTING-Taste, um die Wiedergabe zeitweise stumm zu schalten.

Durch erneutes Betätigten der MUTING-Taste wird die Wiedergabe mit der zuvor eingestellten Lautstärke fortgesetzt.

• Bei aktivierter Stummschaltung blinkt die MUTING-Anzeige.

LOUDNESS-Taste

These Taste dient der gehörrichtigen Anpassung des Bassfrequenzbereichs bei leisen Wiedergabepegeln.

Achten Sieitte daraufuf, dass sich die Taste bei normaler Wiedergabelautstärke in der "OFF"-Stellung befindet.

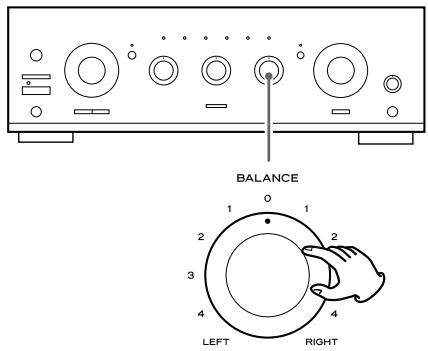

Einstellen der Laufsprecher-Balance

Verwenden Sie diesen Regler, um das Lautstärkeverhältnis (die Balance) zwischen den linken und rechten Latsprechersystemen einzustellen.

In den meisten Fällen sollen dieser Regler auf Mittelstellung eingestellt werden.

Hilfe bei Funktionstörungen 1

Klangregelung

Verwenden Sie den BASS-Regler, um die Wiedergabelautstärke des Bassbereichs einzustellen.

Verwenden Sie den TREBLE-Regler, um die Wiedergabelautstärke des Hochtonbereichs einzustellen.

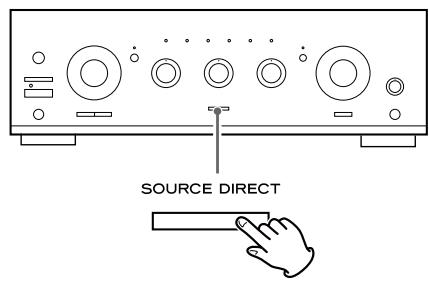

Source Direct

Betätigten Sie zum Aktivieren oder Deaktivieren der Source Direct-Funktion diese Taste.

Bei aktiver Source Direct-Funktion leuchtet die Taste und die Wiedergabe erfolgt unter Umgebung der Klangregelstufe.

Falls beim A-R650 etwaige Funktionstörungen auftreten sollenen, versuchen Sieitte, anhand der folgenden Hinweise selbst Abhilfe zu schaffen, bevorsie sich an ihren Fachhändler oder ein autorisiertes TEAC-Servicecenter wenden.

Keine Strom-/Spannungsversorgung

Überprüfen Sieitte die korrekte Verbindung zwischen A-R650 und Wandsteckdose. Vergewissern Sie sich, dass die Steckdose, an der Sie den A-R650 betreiben, nicht mittels Schalter ausgeschaltet ist. Falls dies noch der Fall sein sollte, schalten Sie den Schalter ein. Überprüfen Sie die einwandfrei Funktion der Wandsteckdose, indem Sie ein anderes elektrisches Gerät, von dem Sie wissen, dass es einwandfrei Funktioniert, wie beiselsweise einen Ventilator oder eine Lampe, an der betreffenden Steckdose anschließen.

Die Wiedergabe ist nicht oder lediglich sehr leise zu horen

Stellen Sie mittels VOLUME-Regler eine gehörrichtige Wiedergabelautstärke ein.
Positionieren Sie den BALANCE-Regler in Mittenstellung (_n0^n)
Vergewissern Sie sich, dassSAMTliche Laufsprecherboxen und externe Audiokomponenten korrekt angeschlossen sind.
Vergewissem Sie sich, dass sich die SPEAKERS-Taste des verwendenten Lautsprecherausgangs (A und/oder B) auf der Vorderseite des A-R650 in der "ON"-Position befindet.
Falls die Hinterbandkontrollfunktion aktiviert ist, betätigten Sie die TAPE 2 MONITOR-Taste, um die Funktion abzuschalten.

Die Wiedergabelautstärke der jeweils an SPEKERS A und SPEKERS B angeschlossenen Laufsprechersysteme ist unterscheidlich

Wiedergabelautstärke und Klangqualität sind abhängig vom jeweils verwendeten Boxentyp (Volumen, Wandlersysteme, usw.). Verwendten Sie identische Boxenmodelle, wenn die an SPEAKERS „A" und „B" gleichzeitig betriebenen Laatsprecher-système ein homogenes Klangbild aufweisen sollen.

Die Wiedergabe ist verraucht

Der A-R650 befindet sich in unmittelbarer Höhe eines Fernsehgeräts/Monitors oder einer anderen Quelle, die Interferenzen verursacht. Wahlen Sie für den A-R650 einen anderen Aufstellungsord oder schalten Sie die Geräte, die die Störungen verursachen, aus.
Verbinden Sie die Masse des Plattenspielers mit dem SIGNAL GND-Anschluss des A-R650.

Die Wiedergabe wird plottlich unterbrochen oder ist überhaupt nicht möglich, obwohl der A-R650 eingeschaltet ist.

Die Lautsprecherimpedanz der angeschlossenen Lautsprechersysteme ist niedriger als der vorgeschriebene Mindestwert. Verwenden Sie andere Lautsprechersysteme.
→ Schalten Sie den A-R650 aus und reduzieren Sie die Lautstärke.

Bassfrequenzen werden lediglich sehr leise wiedergegeben.

Beim Anschlieben der Laatsprechersysteme wurde die Polarität ( / ) vertauscht. Überprüfen Sie alle Laatsprecherboxen auf korrekte Anschlusspolarität.

Die Fernbedienung Funktioniert nicht

Versetzen Sie den A-R650 durch Betätigten des POWER-Schalters in Betriebsbereitschaft.
Überprüfen Sie die Batterien der Fernbedienung. Ersetzen Sie verbrauchte Batterien durch neue.
Verwenden Sie die Fernbedienung in einem Betriebsradius von 5m, und richten Sie sie auf den Remote Sensor auf der Frontseite des Verständers aus.
Falls sich Hindernisse, wie beispelsweise Möbel, usw., zwischen der Fernbedienung und dem Veränderungen befinden, which in Sie ihre Position oder deren Standort.
Falls sich eine sehr helle Lichtquelle in unmittelbarer Höhe der Fernbedienung befindet, schalten Sie die Lampe aus.

In einigen Fällen können Funktionstörungen, die sich anderweitig nicht beseitigen setzen, durch Ziehen des Netzsteckers behoben werden. Hierdurch der interne Mikroprozessor zurückgesetzt (Reset). Warten Sie ungebärnz wzwzig Sekunden, bevor Sie den Netzstecker wieder anschlossen.

Hinweise für Kunden in Europa

Entsorgung elektrischer oder elektronischer Geräte sowie verbrauchter Batterien

Sofern Geräte, deren Verpackung oder Batterien mit dem Symbol einer durchgekreuzten Abfalltonne gekennzeichnet sind oder in der jeweiligen Dokumentation darauf fingewiesen wird, bedeutet dies, dass deren Entsorgung gemäß der RICHTLINIEN 2002/96/EG sowie 2006/66/EG des EUROPÄISCHEN PARLAMENTS UND DES RATES bezüglich Elektro- und Elektronik-Altgeräte geregelt ist.

Samtliche elektrischen und elektronischen Geräte sowie verbrauchte Batterien müssen demgemäß, getrennt vom Restmüll, den von der jeweils zuständigen städtischen, Landes- oder Bundesbehörde dazu bestimmten, gesonderten Wertstoffsammlungen zugeführrt werden.

Die korrekte Entsorgung elektrischer oder elektronischer Geräteträgt in hohem Maß der Vermeidung möglicher negativer Konsequenzen für die Umwelt und damit auch für ihre eigene sowie die Gesundheit Anderer bei.

Weiterführunge Informationen bezüglich der Entsorgung ihrer elektrischen oder elektronischen Geräte sowie verbrauchter Batterien erhalten Sie auf Anfrage bei ihrem zuständigen Stadtbüro, der Abfallentsorgungsgesellschaft oder dem Handler, bei dem Sie das Gerät ursprünglich erworben haben.

Hinweise zur Entsorgung in Ländern außerhalb der Europäischen Union

These Symbole sind ausschließlich für Mitgliedländer der Europäischen Union wirksam. Bei Fragen zur Entsorgung in anderen Ländern wenden Sie sichitte an die zuständigen, lokalen Behörden oder ihren Fachhändler.

Hinweis zum Batteriesymbol (unter rechts):

Dieses Symbol wird möglicherweise zusammen mit der Bezeichnung eines chemischen Elements verwendet. Dies weist daraufhin, dass die entsprechende Richtlinie zur Entsorgung der genannten Chemikalie anzuwenden ist.

13/14

Pb

Verständkerteil

Ausgangsleistung.....RMS: 120 W + 120 W (1 kHz, 4 Ohm 0,5%) 90 W + 90 W (1 kHz, 8 Ohm, 0,5%)

Klirrfactor 0,02% (1 kHz, 8 Ohm, 60 W)

Eingangsempfindlichkeit/Impedanz ... PHONO: 2,8 mV/47 k Ohm LINE*: 180 mV/47 k Ohm

Störspannungsabstand (IHF-A) PHONO: 65 dB

LINE*: 90 dB

Ausgangspegel/Impedanz .TAPE: 150 mV/3,3 k Ohm

Frequenzgang . PHONO: 20 bis 20.000 Hz, ±1 dB (RIAA) LINE*: 5 bis 80.000 Hz, (Signalquelle direkt, 1 W)

Klangregelung. Basse: ± 10 dB bei 100Hz

Hochtonbereich: ± 10 dB bei10 kHz

Stummschaltung 20 dB

Allgemein

Spannungsvorsorgung 230 V Wechselspannung, 50 Hz

Leistungsaufnahme 300 W

Betriebsbereitschaft (Standby). 0.5 W

Abmessungen (B x H x T) 435 x 142 x 355 mm

Nettogewicht 9,2 kg

Mitgeliefertes Zubehör

Fernbedienung (UR-431) x 1

Bedienungsanleitung x 1

Garantiekarte x 1

Netzkabel x 1

*LINE bedeuted: TUNER, CD, AUX1, AUX2, TAPE1/CD-R, TAPE2

• Änderungen in Design und technischer Ausstattung vorbehalten.
• Alle Gewichtsangaben und Abmessungen sind Näherungswerte.
• Abbildungen können gingefugig von den Produktionsmodellen abweichen.

Indices

Technische gegevens 62

Voordatu begint

Gewicht (netto) 9,2 kg

Standard accessoires

Afstandsbediening (UR-431) x 1

Batterij (AAA, R03, UM-4) x 2

Handleiding x 1

Garantiebewijs x 1

Netsnoer x 1

*LINE betekent TUNER, CD, AUX1, AUX2, TAPE1/CD-R, TAPE2.
