| Produkttyp | Holzofen |
| Marke | ADURO |
| Modell | 6 |
| Nennleistung | 7 kW |
| Zugdruck | 12 Pa |
| Maximaler stündlicher Holzverbrauch | 3,4 kg |
| Heizfläche (optimale Dämmung) | 175 m² |
| Heizfläche (mittlere Dämmung) | 115 m² |
| Heizfläche (schwache Dämmung) | 70 m² |
| Rauchrohrdurchmesser | 150 mm |
| Gewicht (Version mit Aschelade) | 104 kg |
| Gewicht (Version mit Speckstein) | 144 kg |
| Brennstoff | Trockenes Holzscheit (Feuchte ≤ 18 %) |
| Empfohlene Scheitmaße | Länge 41 cm, Durchmesser 10 cm |
| Rauchanschluss | Oben oder hinten |
| Klappen | Primärluft (unten) und Sekundärluft (oben) |
| Automatisches System | Aduro-tronic (mechanisch, ohne Strom) |
| Normen | EN 13240, NS 3058, Swan-Label |
| Sicherheitsabstand (hinten) | 20 cm zu brennbaren Materialien |
| Sicherheitsabstand (seitlich) | 30 cm |
| Sicherheitsabstand (Ecke) | 10 cm an den Seiten |
| Abstand vor dem Ofen | 110 cm ohne Möbel |
| Reinigung | Glas mit Asche, Innenraum jährlich |
| Verschleißteile | Schamottstein, Glas, Dichtungen, Rost, Griff |
| Garantie | 2 Jahre (online auf 5 Jahre erweiterbar) |
Häufig gestellte Fragen - 6 ADURO
Benutzerfragen zu 6 ADURO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Holzofen kostenlos im PDF-Format! Finden Sie Ihr Handbuch 6 - ADURO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 6 von der Marke ADURO.
BEDIENUNGSANLEITUNG 6 ADURO
Brugsvejledning · Bedienungsanleitung · Eldningsinstruktion · Mode d'emploi
Ecolabel - Sintef 110-0283 - EN 13240
www.aduro.dk / www.aduro.no / www.adurofire.de
Stövmälging after DIN plus Zertifizierungsprogramm
PROVNINGSRESULTTATER

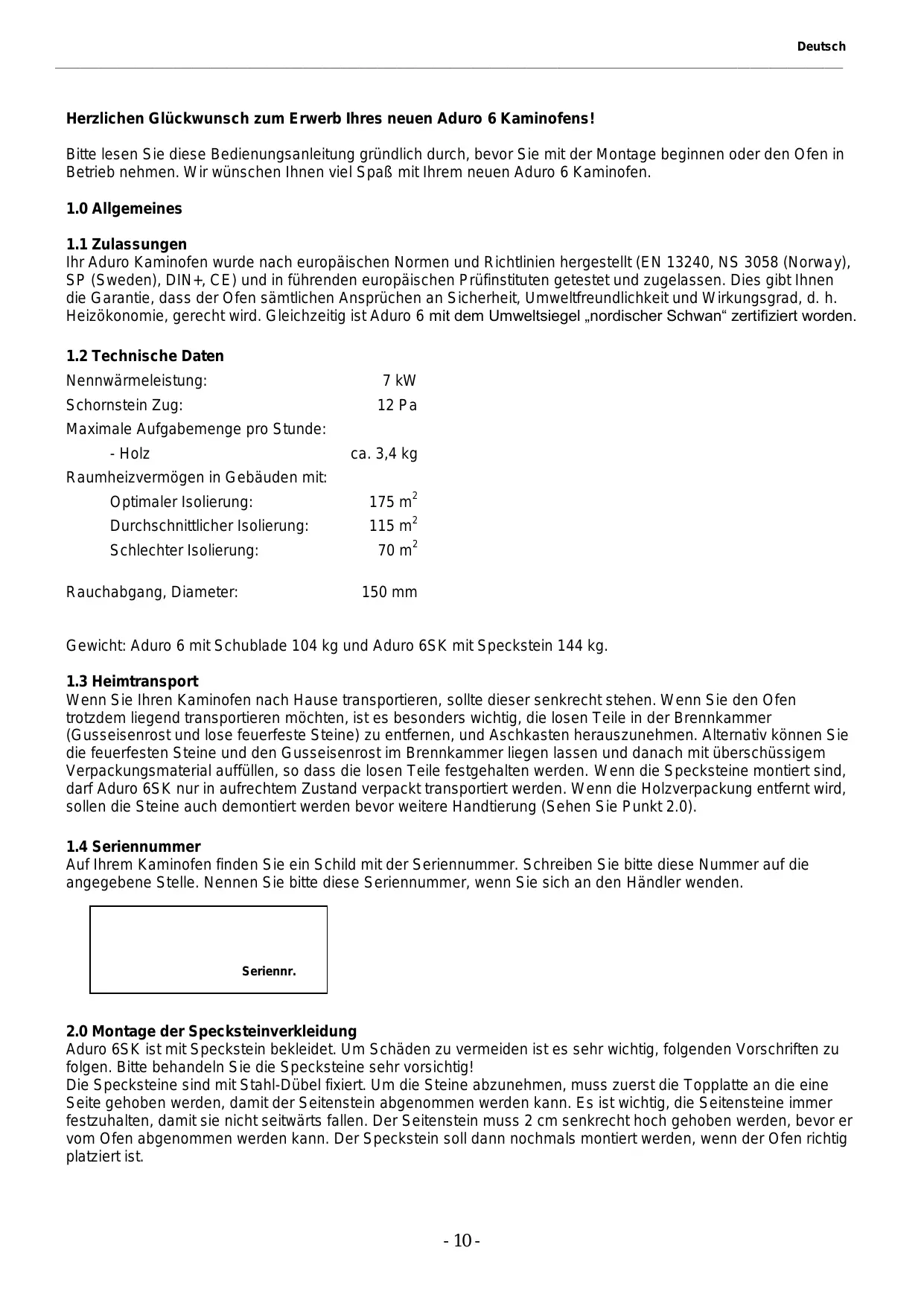

Herzlichen Glückwunsch zum Erwerb Ihr's neuen Aduro 6 Kaminofens!
Bitte lessen Sie diese Bedienungsanleitung grundlich durch, bevor Sie mit der Montage beginnen oder den Ofen in Betrieb erhnen. Wir wünschen Ihnen viel Spaß mit ihrem neuen Aduro 6 Kaminofen.
1.0 Allgemeines
1.1 Zulassungen
Ihr Aduro Kaminofen wurde nach europäischen Normen und Richtlinien hergestellt (EN 13240, NS 3058 (Norway), SP (Sweden), DIN+, CE) und in führenden europäischen Prüfstituten getestet und zugelassen. Dies gibt Ohnen die Garantie, dass der Ofen sãmtlichen Ansprüchen an Sicherheit, Umweltfreundlichkeit und Wirkungsgrad, d. h. Heizökonomie, gerecht wird. Gleichzeitig ist Aduro 6 mit dem Umweltsiegel „nordischer Schwan“ zertifiziert worden.
1.2 Technische Daten
| Nennwärmeleistung: | 7 kW |
| Schornstein Zug: | 12 Pa |
| Maximale Aufgabemenge pro Stunde: | |
| - Holz | ca. 3,4 kg |
| Ruumheizvermögen in Gebäuden mit: | |
| Optimaler Isolierung: | 175 m² |
| Durchschnittlicher Isolierung: | 115 m² |
| Schlechter Isolierung: | 70 m² |
| Rauchabgang, Diameter: | 150 mm |
Gewicht: Aduro 6 mit Schublade 104kg und Aduro 6SK mit Speckstein 144kg .
1.3 Heimtransport
Wenn Sie ihren Kaminofen nach Hause transportieren, sollene dieser senkrecht stehen. Wenn Sie den Ofen trotzdem liegend transportieren möchten, ist esalandersichtig, die losene Teile in der Brennkammer (Gusseinrost und lose feuerfeste Steine) zu entfernen, und Aschkasten herauszunehmen. Alternativ konnen Sie die feuerfesten Steine und den Gusseinrost im Brennkammer liegen lessen und danach mit überschüssigem Verpackungsmaterial aufflullen, so dass die losene Teile festgehalten werden. Wenn die Specksteine montiert sind, scarf Aduro 6SK nur in aufrechttem Zustand verpackt transportiert werden. Wenn die Holzverpackung entfernt wird, sollen die Steine auch demontiert werden bevor weitere Handtierung (Sehen Sie Punkt 2.0).
1.4 Seriennummer
Auf Ihrem Kaminofen finden Sie ein Schild mit der Seriennnummer. Schreiben Sieitte diese Nummer auf die angegebene Stelle. Nennen Sieitte diese Seriennnummer, wenn Sie sich an den Handler wenden.
Seriennr.
2.0 Montage der Specksteinverkleidung
Aduro 6SK ist mit Speckstein bekleidet. Um Schäden zu vermeiden ist es sehr wichtig, folgenden Vorschriften zu folgen.itte behandeln Sie die Specksteine sehr vorsichtig!
Die Specksteine sind mit Stahl-Dübel fixiert. Um die Steine abzunehmen, muss zuerst die Topplatte an die eine Seite gehoben werden, damit der Seitenstein abgenommen werden kann. Es ist wichtig, die Seitensteine immer festzuhalten, damit sie nicht seitwärts fallen. Der Seitenstein muss 2 cm senkrecht hoch gehoben werden, bevor er vom Ofen abgenommen werden kann. Der Speckstein soll dann nochmals montiert werden, wenn der Ofen richtig platziert ist.
2.1 Montage des Ofens mit Abgang hinter
Wenn Sie den Abgang halten am Ofen benutzen möchten, ist es wichtig, dass die Montage des Abgangs vorgenommen wird, bevor die Specksteine montiert werden.
3.0 Montage des Kaminofens
Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechen. Wir empfehlen vor der Montage des Ofens, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen.
Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäß Anschluß überprüfen. Nähere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten können der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.

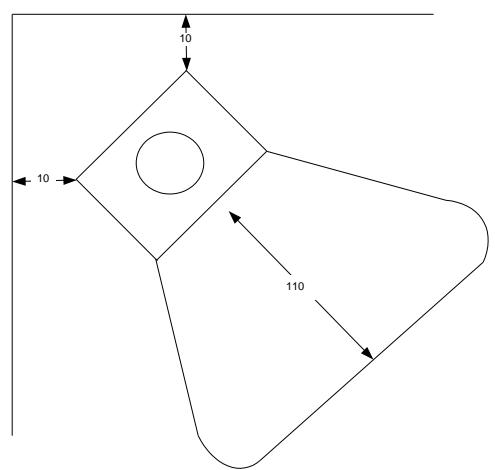

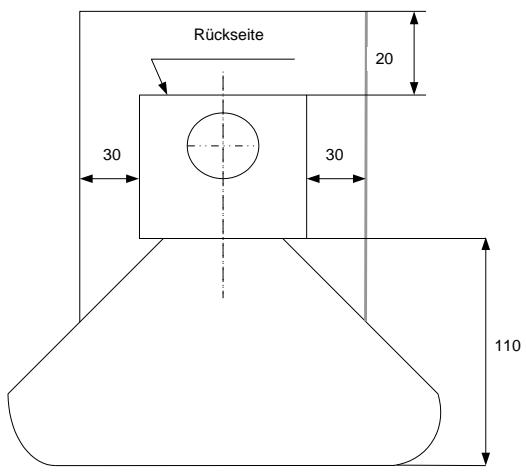

3.1 Abstand zu brennbarem Material
Auch für den Aufstellungsplatz sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem Kaminofen aus nicht brennbarem Material bestehen (z. B. Fliesen, Klinker oder Naturstein). Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z. B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht brennbare Unterland (z. B. Stahlblech oder Fliesen) vorgesehen werden. Die Mindestgroße dieser Unterland ist in den einschlädigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Ofentür gedeckt werden.
Der Abstand der Ofenrückwand muss mindestens 20 cm zu brennbaren Raumwänden betragen, und der Abstand der Ofenseitenwände zu brennbaren Raumwänden, oder wärmeempfindlichen, bzw. möglich entzündlichen Gegenständen, muss mindestens 30 cm betragen. Bei Eckaufstellung, muss der Abstand der Ofenwand zu brennbaren Raumwänden mindestens 10 cm betragen. Im Strahlungsbereich der Ofentür dürfen sich im Abstand von mindestens 110 cm nach vorne und 110 cm damit gemessen, keine brennbaren oder wärmeempfindlichen Gegenstände befinden oder aufgestellt werden. Sehen Sie die unter stehende Illustration. Der Abstand kann durch die Aufstellung eines hinterlufteten Strahlungsschutzbleches reduziert werden. Fragen Sie auch dazu ihren Schornsteinfeger.
Das Einhalten von Abständen ist nur dann erforderlich, wenn der Ofeniben brennbarem Material aufgestellt wird. Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-10 cm beträgt.
Bodentragfähigkeit: Stellen Sie safer, dass die Unterlage das Gewicht des Ofens und des Stahlschornsteins tragen kann.
3.2 Rohranschluss
Aduro 6 ist bei der Lieferung immer für Rauchabzug obenVBorbereitet. Wenn das Rauchrohr hinten montiert werden soll, muss die runde Platte oben an der Rückseite des Ofens abgebrochen werden. Danach muss der Deckplatte (sitzt bei dem hinteren Rauchabzug) abmontiert werden. Die Deckplatte wird nun auf dem Rauchabzug (oben) von innen montiert. SchlieBlich wird die Schmuckplatte oben auf dem Ofen gelegt (Platte finden Sie im Aschkasten). Fur Aduro Kaminofen wird ein Rauchrohr mit einem 150~mm Diameter benutzt.

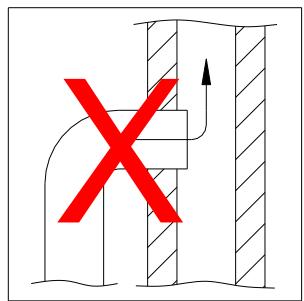

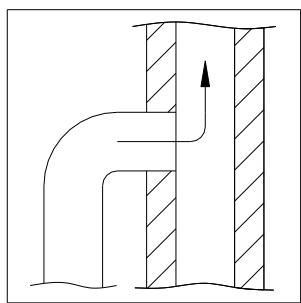

3.3 Anschluss an einen gemauerten Schornstein
Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der hintere oder der obere Rauchabzug zusammen mit einem gebogenen Rauchrohr benutzt werden. Nach der Aufmessung muss ein Loch im SchornsteinVBoreitet werden, in dem die Mauerbuchse eingesteckt wird. Schlieben Sie das Loch mit Kaminmortel. SchlieBlich werden Kaminofen und das Rauchrohr richtig platziert. Legen Sie eine dulle Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss 5-10 cm in die Mauerbuchse einstecken - esarf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die unter stehende Illustration).
Bauart 1 (selbstschließe)
Der Feuerraum muss bei Betrieb und Stillstand geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtur ist selbstschließend. Sie darf nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfschaftsfunktion wird durch eine im Scharnier der Feuerraumtur eingesetzte Rückstellfeder gewährleistet.
4.0 Heizen im Kaminofen
4.1 Wichtige Warn- und Sicherheitshinweise
- Lassen Sie niemals Kinder unbeaufsichtigt in der Nähe des Kaminofens, wenn dieser in Betrieb ist, sein.
Die Verletzungsgefahr an freißen Teilen des Kaminofens ist erheblich. - Bewahren Sie niemals leicht entzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
- Verwenden Sie niemals keinent entszündliche Flüssigkeiten zum Anzünden des Kaminofens.
- Eine Abluft-Dunstabzughaube, die im gleichen oder in anliegenden Räumen betrieben wird, kann zu Austreten von Rauchgas in den Aufstellraum führen, wenn dem Raum zu weniger Frischluft zugeführrt wird.
- Heiße Asche darf nicht in die Mülltonne oder ins Freie weggeworfen werden.
- Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrend der Anzundung kann die Tur die ersten paar Minuten angeleht werden.
- Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.
4.2 Brennmaterialien
Der Kaminofen ist für Holz und Holzbrikets geeignet. Das Bundes-Immissionsschutzgesetz schreiben vor, dass nur trockene naturbelassene Hölzer (Feuchtingeitsgehalt hochstens 20%) als Brennstoff für Kleinfeuerstätten verwendet werden dürfen. Nasses Holz führt zu stärkerer Teerbildung. Am besten geeignet sind Holzscheite von ca. 10 cm Umfang und max. 41 cm Länge aus mindestens zwei Jahren trockengelagertem Buchen-, Eichen-, Birken- oder Obstbaumholz.
Wichtig: Ein Kaminofen ist keine „Mullverbrennungsanlage". Auf keinen Fall)durfen Kohlegruß, Feinhacksnitzel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln gehandeltes Holz, Papier und Pappe (außer zum Anzüden) verbrannt werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotten- und Metalteilen Ihres Kaminofens und am Schornstein verursachen.
4.3 Anzünden und Anheizen
Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.

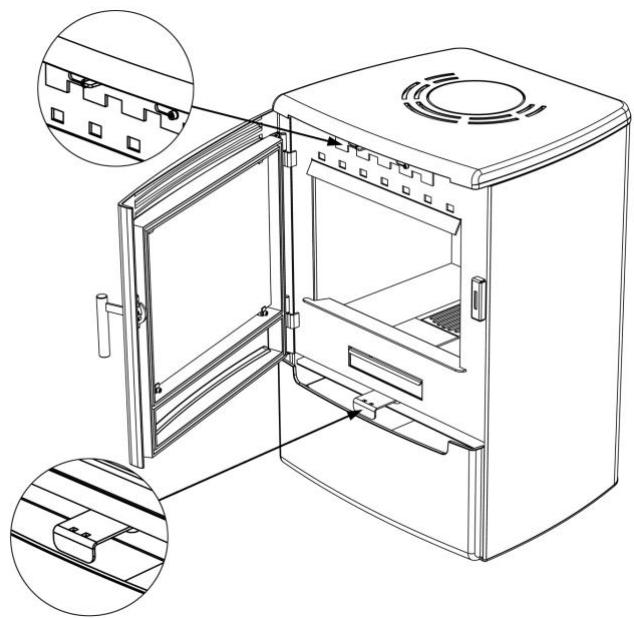

1) Öffnen Sie sowohl die primäre Luftzuführ/Anlaufschieber unter an der Tür als auch die sekundäre Luftzuführ oben hinter der Tür. Die sekundäre Luftzuführ ist geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist. Um die primäre Luftzuführ zu öffnen,müssen Sie den Schieber Herausziehen. Die unten stehende Illustration zeigt die Schieber.
2) Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und eine keinere Holzstückequer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jedoch dicht an einander liegen, um einander aufzuwärmen.
3) Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schließen Sie dann die Tur. Wenn es klare sichtbare Flammen gibt, und das Feuer gut brennt, schlieben Sie die primäre Luftzufahr unter der Tur.
Auf www.adurofire.de unter „Aduro Kaminöfen“ finden Sie den Film „Bedienungsanleitung“, wo Sie sehen können wie Sie den Ofen bedieten.
ACHTUNG: Die einzelnen Bedienungselemente werden öfters sehr heiß! Zur Bedienung im freißen Zustanditte die als Zubehör mitgelieferte „kalte Hand" benutzen.
Sekundäre Luftzufuhr
Primäre Luftzufuhr
4.4 Erste Inbetriebnahme
Das Holz der Verpackungitte zum erstmaligen Anheizen des Kaminofens verwenden. Beim ersten Heizen im Ofen muss vorsichtig vorgegangen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen. D. h. den Kaminofen langsam aufwärmen, bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, härtet beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüftung.itte seien Sie darauf aufmerksam, dass sich die Farbe der Handschuhe auf den Ofen abfärben kann, wenn der Lack nicht genügend gehärte ist.itte berühren Sie deswegen erst die Tur nach den ersten 2-3 Anzündungen.
Während der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgeführt werden muss, muss die Tur leicht angeleht bleiben undarf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung am Ofen klebt.
4.5 Heizanleitung
Der Kaminofen ist für intermittierende Verbrennung vorgesehen.
Um die Beste Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt kräftinger Verbrennung als große Holzscheite, da die Oberfläche größter ist und dadurch wird mehr Gas freigegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzscheite eingelegt werden. Wenn ein hoher Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die nominelle Wärmeleistung wird beim Einlagen von ca. 1,5 kg Holz pro Stunde erreicht.
4.6 Sekundäre Luftzufuhr
Der Schieber oben hinter der Tur muss immer während des Heizens offen sein. Der Schieberarfie no geschlossen sein, dass die Flammen ausgehen. Es muss immer sightbare Flammen geben, um eine saubere und effektive Verbrennung zu sichern.

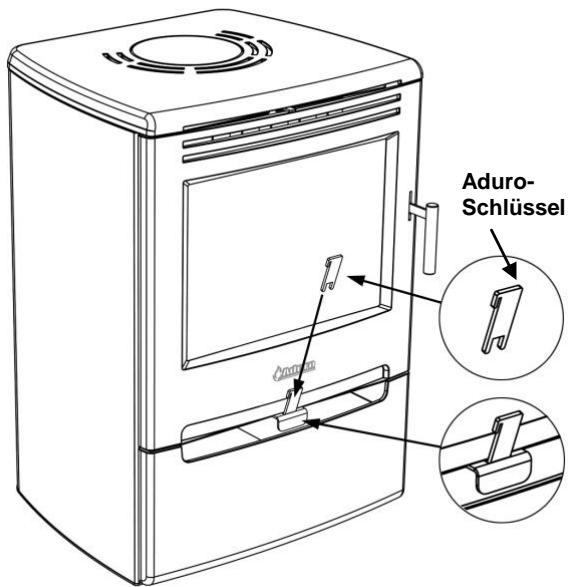

Aduro-Schlüssel: dieser Schlüssel ist beigelegt und erleichtert die Bedienung der sekundären Luftzufuhr. Montieren Sie den Aduro-Schlüssel auf der sekundären Luftzufuhr, wie hier gezeigt. Die Luftzufuhr ist geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist. Nach Verwendung konnen Sie den Schlüssel an der Kante der Schublade verwahren.
4.7 Primäre Luftzufuhr
Wenn neues Holz einlegecht wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist, und es nötig ist, die primäre Luftzufuhr zwei Minuten zu öffnen, um die neuen Holzsche anzuzünden.
Um das Risiko zu reducieren, dass Asche aus dem Ofen kommt beim Nachlegen von Holz, ist es eine gute Idee, der Schieber unter der Tur eine Minute, bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen higheren Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.
Achtung: Wenn der Kaminofen überforderert wird und mehr als ca. 3,4 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfürt und später abfällt. Der Ofen kann später lackiert werden – dies ist jeder nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.
4.8 Aduro-tronic
Die Aduro-tronic ist eine patent angemeldete Automatik, die den Kaminofen für Sie bedient. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic - und Sie konnen in Ruhe das Feuer und die effektive Verbrennung genießen. Sie Funktioniert ohne Stromanschluss.
Achtung: Um jeder ein optimes Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.
4.8.1 So bedieren Sie ihre Aduro-tronic
Beim Anzüden
Beim ersten Anzünden ist es wichtig, dass das Feuer eine maximale Menge an Primäreluft zugeführrt werden kann. Deshalb kann der Anlaufschieber „zwangsgeöffnet“ werden. Um die Aduro-tronic in der Position „zwangsgeöffnet“ zu stellen, gehen Sie wie folgt vor:
- Ziehen Sie die primäre Luftzufuhr hersaus.
- Setzen Sie den Aduro-Schlüssel dazwischen.
Wenn der Kaminofen heiß ist und am Boden der Brennkammer eine Glutschicht entstanden ist, kann die Aduro-tronic auf die Automatik Position gestellt werden, d. h. den Schlüssel wieder entfernen.
Alternative kann die Tür die ersten paar Minuten während der Anzündung angeleht werden (ohne Aduro-Schlüssel).
Beim Befeuern
Immer wenn neues Holz nachgelegt wird, muss binnen der ersten Minuten eine genau bemessene Menge Primäreluft zugeführrt werden. Es ist jeder wichtig, dass diese
Belüftung mit der Primäreluft nicht zu langle dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Die Aduro-tronic sorgt damit, dass die primäre Luftzuführ zum richtigen Zeitpunkt wieder gedrosselt wird. Sie aktivieren die Automatik durch ein Herausziehen der Primäreluftklappe, sobald neues Holz nachgelegt wurde. Die Automatik schließt danach die Primäreluft.
Die Regulierung der Aduro-tronic Automatik
Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von den ersten 5 Minuten schließt. Diese Einstellung wurde beim dänischen Technologischen Institut beim Test von Kaminöfen mit Brennanz in der „Standardgroße" und mit einer optimalen Feuchtigkeit von 17-20% verwendet. Als „Standardgroße" für Brennanzschiele gilt eine Länge von ca. 30 cm und eine Dicke von ca. 10 x 10 cm. Beim Testen wurde außer dem ein „Standardsschornstein" verwendet. In der Praxis können diese Verhältnisse natürlich variieren. Die Aduro-tronic lassst sich daher/gen auf die Verhältnisse Ihr's Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z. B. wenn Sie einen etwas engeren Schornsteinzug haben, ihre Holzsche etwas größer sind oder Sie noch seltener nachlegen möchten): Justieren Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Schraubendrehers, damit die Drosselung langsamer vonthatten gehen. Drehen Sie die Schraube nach rechts um die Schließzeit zu verlangern und nach links um die Schließzeit zu verkurzen.
4.9 Ventilation
Beim Betrieb der Feuerstätte muss eine ausreichende Raumbelüfung, d. h. Außenluftzufahr in dem Aufstellungsraum sichergestellt werden. Dies kann durch ein geöffnetes Fenster oder eine geöffnete Außentür erfolgen. Sicherer ist jedoch, wenn gleichzeitig mit der Aufstellung des Kaminofens eigens für die erforderliche Verbrennungsluftzuführung eine besondere Öffnung in die Außenwand im Bereich des Aufstellungsplatz des Kaminofens geschaffen wird. In die Öffnung, wird ein einstellbares Lüftungsgitter eingesetzt, welche sich von der Raumseite her öffnen und schließen laßt. Der Kaminofen besteht bei der Verfeuerung von Holz bis zu 20 m³ Frischluft pro Stunde.
5.0 Schornstein
Datum zur Berechnung des Schornsteins (bei Nennwärmeleistung):
| Holz | |
| Abgastemperatur gemessen bei [20℃] | 286 |
| Förderdruck bei Nennwärmeleistung [mbar]/[Pa] | 0,12/12 |
| Abgasmassenstrom [g/s] | 6,3 |
Um einen einwandfrei Betrieb des Kaminofens sicherzustellen, muss der Schornsteinzug möglichst konstant auf einem Wert von 0,10 bis 0,14 mbar, gemessen im Rauchrohr hinter dem Ofen, gehalten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstarke usw. beeinfluit wird, ist er im Jahresverlauf sehr unterscheidlich. Wenn es nicht möglich ist, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden. Wenn der Zug zu hoch ist, kann man eine Klappe zu Regulierung des Schornsteinzuges montieren. Kontaktieren Sie den örtlichen Schornsteinfeger für{nahere Beratung.
5.1 Fehlender Zug im Schornstein
Wenn der Schornstein zu niedrig, undicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Zug muss ungebahr 0,10 - 0,14 mbar sein.
Wenn der Zug in Ordnung ist, kann die Anzündphase durch das Einlagen mehrerer dürneren Holzsche verlangert werden, damit der Schornstein gut durchgewärmt wird. Der Zug ist erst dann optimal, wenn der Schornstein warm wird. Die Anzündphase wird verlangert, wenn mehr Kleinholz und zwei Zündtabs eingelegt werden. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.
Betrieb in der Übergangszeit
Bei Außentemperaturen über ca. 15^ kann es bei geringer Feuerungsleistung u. U. zur Beeinträchtigung des Schornsteinzuges kommt, so dass die Rauchgase nicht mehr vollständig abziehen (Qualm, Geruch nach Rauchgasen). In thisem Fall erhöhen Sie die Verbrennungsluft. Geben Sie in der Folge gingere Brennstoffmengen auf. Schlaffen Sie die Türen und Luftschieber der anderen am gleichen Schornstein angeschlossenen Feuerstätten, die nicht in Betrieb sind. Kontrollieren Sie die Reinigungsoffnungen des Schornsteins auf Dichtheit.
6.0 Wartung und Reinigung
Alle Wartungs- und Reinigungsrarbeiten sind bei vollständig ausgekühltem Ofen vorzunehmen.
Dichtungen
Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenen sie ausgewechselt werden. Außen dem sind die Tur- und Verschlusssscharniere mit Kupferfett einzufetten.
Glasscheibe
Die große Glasscheibe bleibt sauber dank wirkungsvoller Scheibenspulung - einem Luftvorhang, der das Verrußen der Scheibe verhindert. Voraussetzungen für die Scheibenspulung sind die Benutzung von trockenem Holz und dass der Schornstein den nötigen Zug hat. Nasses Holz kann Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit Kaminglasreiniger zu putzen oder einem Stück Kuchenrolle, eventuell mit ein bisschen Wasser und ein weniger Asche darauf, zu reinigen. Zuletzt mit trockener Kuchenrolle abtrocknen. Wenn diese Reinigung durchgeführt wird, muss das Glas kalt sein.
Die Brennkammer
Die effektive Isolierung der Brennkammer kann mit der Zeit verschreiben. Es hat für die Effektivität des Ofens keine Bedeutung, dass die Isolierung rei. Sie sollen jeder ausgewechselt werden, wenn der Verschleib die Halle der ursprünglichen Stärke übersteigt. Sie konnen selbst die Platten, die als ein kompletter Satz erhältlich ist, umtauschen. Sie konnen auchGPCe Platten kaufen, und die alten Platten kopieren. Fragen Sie Ihren Verkäfer.
Asche
Der Aschkasten wird am einfachen entleert, indem eine Abfalltute über die Schublade gezogen wird, diese umgedreht und danach wieder vorsichtig aus der Tute hersausgezogen wird. Asche wird durch die Müllabfuhr entsorgt. Achten Sie darauf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgegangen ist, Glut in der Asche befinden kann! Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher das Feuer anzuzünden.
Reinigung des Kaminofens
Die Wartung des Ofens sollte nur vorgenommen werden, wenn er kalt ist. Die tägliche Wartung beschärkt sich auf ein Minimum. Es ist am einfachsten, den Ofen außen mit einem kleinen Mundstück mit weichen Bürsten staubzusaugen. Der Ofen kann auch mit einem trockenen, weichen Lappen oder einem weichen Handfeger abgestaubt werden.
Das innere und außer Rauchrohr des Kaminofens konnen durch die Tür und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der oberste feuerfeste Stein (Rauchleitplatte) kann halten werden, damit es freier Zugang zu dem oberen Teil des Kaminofens und dem Rauchrohr gibt. Das Rauchrohr kann auch vom Kaminofen entfern und gereinigt werden. Die Reinigung des inneren Kaminofens und des Rauchrohrs soll jährlich gemacht werden. Wenn der Öfen jedoch ofters benutzt wird, soll die Reinugung ofters vorgenommen werden. Der Schornsteinfeger kann diese Reinigung ausführten, wenn dies gewündt wird.
Oberfläche
Es ist normalerweise nicht nötig, die Oberfläche nachzubehandeln. Eventuelle Lackschäden können jedoch mit Senotherm®-Spray ausgebessert werden.itte seien Sie darauf aufmerksam,dass sich die Farbe der Handschuhe auf den Ofen abfürben kann, wenn der Lack nicht genugend gehartet ist. These hitzebeständige Farbe ist nicht feuchtigkeitsfest. Stellen Sie deshalb keine Gegenstände auf den Ofen. Es konnte sich durch Schwitzwasser kein unschöne Rostflecken bilden.
Speckstein
Speckstein kann mit einem weichen leicht feuchtigen Tuch oder bei Verwendung von sulfoniertem Wasser gereinigt werden. Vermeiden Sie kalkauflosendes Mittel zu benutzen, da der Stein Kalk enthalt.
Ersatzteile und unauthorisierte Änderung
Es darf nur originale Ersatzteile für den Kaminofen benutzt werden. Der Verkäuer kann Ihnen mit Ratgebung und Verkauf von Ersatzteilen behilflich sein. Jede unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt.
7.0 Zubehör
Für diesen Ofen gibt es folgende Zubehore:
- Aduro Sweeper Kaminbesteck
- Unterlegplatte in Glas
Aduro Robust Stahlschornstein - Rauchrohr
Dichtungen und andere Zubehore
8.0 Reklamationsrecht und Garantie
Unsere Gewährleistungsfrist beträgt zwei Jahre für ihren neuen Kaminofen. Als Beleg dient das Kaufdatum ihrer Rechnung. Eine Gewährleistung kann jedoch nur dann erfolgen, wenn die technischen Richtlinien und Hinweise in dieser Betriebsanleitung beachtet wurden. Nicht garantiepflichtig sind alle lose Teile, die der direkten Feuerung ausgesetzt sind (z. B. Glasscheiben, Isoliersteine, Feuerroste, Dichtungen usw.). These Teile konnen später ausgetauscht werden und als Ersatzteile gkauft werden. Ebenfalls von der Gewährleistung ausgeschlossen sind Schäden, die infolge unkorrekter Bedienung des Ofens, eines unsachgemäßenen Anschlusses oder aufgrund der Einwirkung physischer Gewalt entstanden sind.
8.1 Online Garantie Registrierung (kostenlos)
Sie haben die Möglichkeit, Ihr erworbenes Produkt online auf www.adurofire.de zu registrieren. Wenn Sie das online Formular ausfüllen, können Sie die oben stehende Garantiedauer auf 5 Jahre Produktgarantie erweitern.itte fullen Sie innerhalb von einem Monat das Formular vollständig aus. Voraussetzung fur die Garantieleistung ist, dass das Gerät gemäß vorliegender Bedienungsanleitung installiert und betrieben wurde.
9.0 Fragen und Antwerten
Haben Sie weitere Fragen betreffend Aduro Kaminöfen - dann sehen Sieitte www.adurofire.de.
Viel Vergnügen!
