BEDIENUNGSANLEITUNG LED ROPE LIGHT JBSYSTEMS

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Voedingsspanning:

Stroomverbruik:

Snijlijnen:

Geluidscontrole:

Diameter ropelight:

Afmeting:

Gewicht:

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieseres JBSysteme®. Produkt entschieden haben.itte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• RGB, flexibler Lichtschlauch (Rund, D=14mm) mit internen superhellen LED.
• Perfekte, mehrfarbige Innen- und Außen-Fassadendekoration für Bars, Diskotheken, Geschäfte,...
• Kann gebogen werden, um Wänden und Ecken zu folgen.
• Stabiler 4-poliger Stecker mit Sicherheitsverriegelung.
• Kann mit unserem LED-MANAGER (DMX-Stromversorgung) verwendet werden
• Wird in Längen von 30m geliefert, die alle 50cm abgeschritten werden können.
  Niedrige Leistungsaufnahme: 2Watt/Meter
• Leistungskabel, Verbindungsstecker, Endschutzkappe und Befestigungsc slips separat erhältlich.

Wicht: Das LED Rope Funktioniert nur mit dem separat erhältlichen LED MANAGER (zum ansteuern des Rope Light über DMX). Es ist nicht möglich das Rope Light ohne den LED MANAGER anzusteuern.

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitseinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhaltprüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- 30m Led rope light

MONTAGE DES LED ROPE LIGHT UND DES ZUBEHÖRS

EINIGEWICHTIGEHINWEISE:

!! Vorliegender LED RGB Lichtschlauch kann nur in Verbindung mit dem JB SYSTEMS® LED MANAGER

verwendetwerden!!

!!! NICT DIRKET AN 230 V IN WECHSELSTROM ANSCHLIEBEN !!!

Verwenden Sie keine Längen über 30m, um den innenliegenden Stromleiter nicht zu überlasten und damit

den Lichtschlauch zu beschädigen!! (weitereInfosimNachfolgenden)

• Wenn alle LEDs angeschaltet sind, verbraucht der Lichtschlauch um 2 Watt/Meter. Dies bedeutet, dass Sie bis zu 150 m an 1 LED MANAGER (75m an jedem Ausgang: 2 × 75 ~m = 150 ~m ) anschließen können
• Der Lichtschlauch kann jeder 50cm abgeschritten werden (Schneidemarken verfügbar)
• Vorliegenden Produkt kann sowohl im Innen- als auch im Außenbereich verwendet werden, die maximale Umgebungstemperatur beträgt 45^ .

ERKLÄRUNGEN ZU EINIGEN ZUBEHÖRTEILEN:

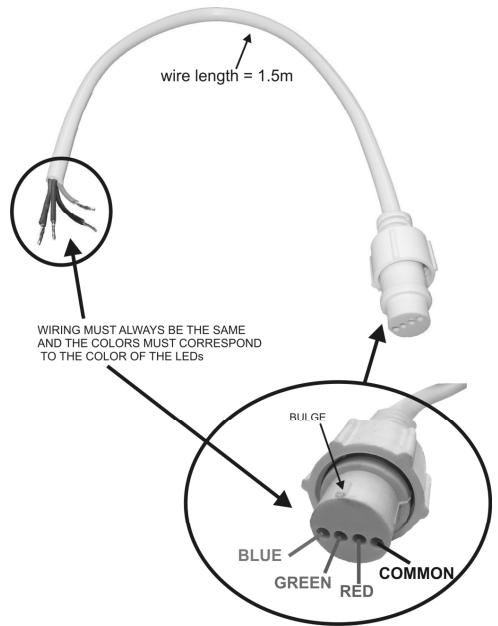

• LEISTUNGSKABEL: this Leistungskabel wird verwendet, um den Lichtschlauch an den LED MANAGER anzuschreiben. Dies geschrieben sicht, indem man die Stromleiter des Leistungskabels mit den farbigen Leitern der mit dem LED MANAGER gelieferten Kabel verbindet.

VERBINDUNGSSTECKER(MIDDLECONNECTOR): Zum Verbinden von 2 LED RGB Lichtschlauchteilen.
ENDSCHUTZKAPPE(ENDCAP): Zum Verschlieben des Lichtschlauchendes.

MONTAGESCHIENEN (2m) (MOUNTING TRACKS): Zum Verlegen des Lichtschlauchs auf glatten Flächen. Sie erhalten geele Lichtschauchlinien mit wirkungsvoller Optik.

MONTAGE DES LICHTSCHLAUCHS:

Der Lichtschlauch lässt sich einfach auf allen Oberflächen verlegen. Wir empfehlen, die Zubehör-Montageschienen zu verwenden. Verwenden Sie KEINE Längen über 30 m, da ansonsten die innenliegenden Stromleiter beschädigt werden konnten! Wenn Sie Längen über 30 m verlegen möchten, teilen Sie die Installation einfach in mehrere Einzellungen auf. Mit einem scharfen Schneidegerät (sehr scharfes Bastelmesser oder Drahtscheindezange) können Sie den Lichtschlauch ganz einfach an den Schneidemarken (Scherenzeichen alle 50 cm) in mehrere Teile schneiden. Siehe "Wie man Längen über 30 erhält" für weitereInfos!

2. SCHNEIDEN SIE DEN SCHLAUCHAM SCHERENZEICHEN
3. BEIM ANSCHLIENEN AND DAS LEISTUNGSKABEL IMMER DARAUF ACHTEN, DASS SICH DAS 24V-ZEICHEN Auf DEM KABEL RECHTS BEFINDET

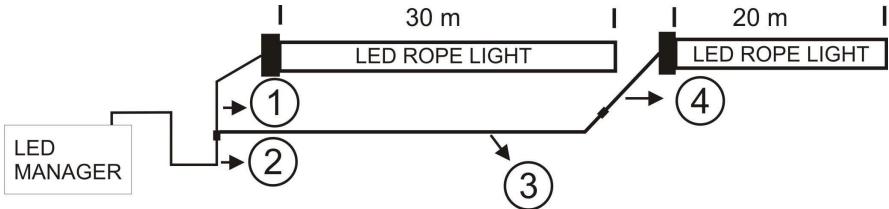

WIE ERHÄLT MAN EINE LÄNGE ÜBER 30M?

Dies ist ein Beispiel für eine Ausführung bestehend aus 2 Teilen mit einer Gesamtlänge von 50m.

1. 24 V LED Lichtschlauch
2. LED Manager Kabelsatz
3. 4 -adriges Kabel
4. 24VLeistungskabel

ANBRINGEN DER MONTAGESCHIENEN:

Verwenden Sie eine petite Bügelsäge, um die Montageschienen auf die gewündchte Länge zu schneiden. Sie konnen sie mit einem starken Kleber oder mit keinigen Schrauben an der Wand befestigen. Wenn alle Schieren angebracht sind, brauchen Sie den Lichtschlauch nur in die Montageschienen zu drücken. Fertig!

VERBINDEN VON 2 LED LICHTSCHLÄUCHEN:

Ziehen Sie die Dichtungsringe an beiden Enden des Verbindungssteckers ab undziehen Sie die Dichtungsringe über die 2 Lichtschlauchenden. Drücken Sie die 4 spitzen Stitte des Verbindungssteckers in der 4 Leitungslocher von 1 Lichtschlauch.

Vorsicht: die LÖcher und Stüfte sind etwas exzentrisch, achen Sie darauf, dass Sie die Stüfte richtig einführen und drücken Sie den Verbindungsstecker möglichst fest auf den Lichtschlauf! Bringen Sie den Dichtungsring wieder an seinen Platz und drücken sie hin gut an. Den gleichen Vorgang mit dem anderen Lichtschlauchende weiterholen. Fertig!

MONTAGE DES LEISTUNGSKABELS:

Das Leistungskabel wird an einen Lichtschlauchstecker angeschlossen, der zuerst am Lichtschlauch montiert werden muss. Siehe nachfolgende Abbildungen 1 und 2.

Vorsicht: die Locher und Stifte sind etwas exzentrisch, achen Sie daraufuf, dass Sie die Stifte richtig einführen und drücken Sie den Stecker des Leistungskabels möglichst fest auf den Lichtschlauch! Bringen Sie den Dichtungsring wieder an seinen Platz und drücken sie ihm gut an. Fertig!

1.

2.

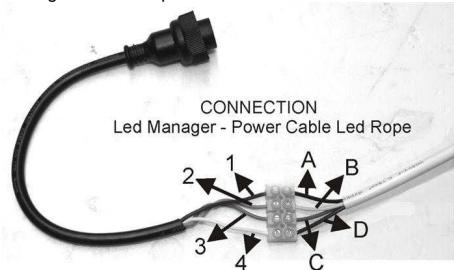

Isolieren Sie das andere Ende des Leistungskabels ab und verbinden Sie es mit einem der beiden kleinen Kabelsätze des Led Managers. Siehe Abbildung 3 für die entsprechenden Farben der Leiert!

1 Blue/Blauw/Bleu/Blu/Azu

A Brown/Bruin/Brun/ Braun/Marrón/Marrom

2 Red/Road/Rouge/ Rot/ Rojo/Vermelch

B Blue/Blauw/Bleu/Blau/Azul

3 Green/Groen/Vert/ Grun/Verde

Yellow-Green/Geel-Groen/Jaune-Vert Gebl-Grun/Amarillo-Verdel/Amarello-Verde

4 White/Wit/Blanc/ Weif/Blanco/Branco

D Black/Zwart/Noir/ Schwarz/Negro/Preto

3.

MONTAGE DER ENDKAPPE:

Das Ende des Lichtschlauchs muss verschlüssen werden. Um es wasserdicht zu machen, müssen sie etwas Silikon an der Innenseite der Kappe anbringen, bevor Sie sie auf den Lichtschlauch drücken.

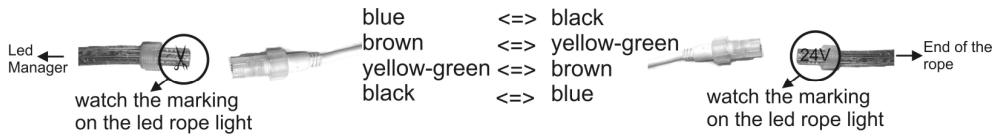

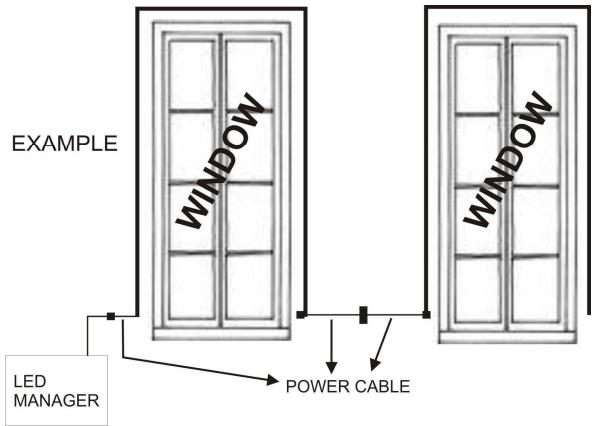

VERBINDEN VON 2 LICHTSCHLÄUCHEN ÜBER EIN KABEL:

Wenn Sie 2 LED-Lichtschlauche über ein Stück Kabel verbinden möchten, führen sie 2 Leistungskabel zusammen. Sie gehen darauf entspruchend der nachfolgenden Abbildung vor (beachten Sie den Farcode + Schlauchmarkierungen!):

Blue	Blauw/Bleu/Blau/Azul
Brown	Bruin/Brun/Braun/Marrón/Marron
Yellow-green	Geel-groen/Jaune-vert/Gelb-grün/Amarillo-verde/Amarelo-verde
Black	Zwart/Noir/Schwarz/Negro/Preto

BEDIENUNGSCANLEITUNG

• Sobald das Gerät an den Led Manager angeschlüssen wird, beginnt es zu arbeiten.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten und Netzsteckerziehen und warten.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

Samtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rostfrei sein.
- Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
- Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.

TECHNISCHE EINZELHEITEN

Netzspannung:

3x24V Common Anode

Leistungsaufnahme

2 Watt/Meter

Schneidemarken:

jede 50 cm

Klangregler:

Keine, siehe Led Manager

RopelightDuro

14 mm

Abmessungen:

30 m

Gewicht:

192g/meter

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterlagen:

www.beglec.com
