BEDIENUNGSANLEITUNG CLC-215B JBSYSTEMS

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

A) Woofers geschienen:

Split mode - woofers geschienen:

Vermogen: 2x600Wrms (2x1200Wpeak)

Impedantie: 2x8Ω

Frequentiebereik: 40 - 350Hz

Afmetingen: 880 × 695 × 480 ~mm

Gewicht: 72kg

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerät bietet sowie, zu ihrer eigenen Sicherheit.

VERGESSEN SIE NICTH IHRE CLS-215B ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISCH

EINE NACHRicht, WENN ES WICHTIGE PRODUKTINFORMATIONEN GIBT!

→ REGSITRIEREN UNDER: WWW.SYNQ-AUDIO.COM/REGISTER/

EIGENSCHAFTEN

• Leistungsstarker 15" Doppel-Subwoofer mit sehr kompaktem Design
• Kann sowohl für feststehende als auch für mobile Anwendungen eingesetzt werden
  Die Hornausstattung garantiert eine schone kraftvolle Basswiedergabe

• Optimal für Clubs, Diskotheken, Bühnen, Vermietung, Pro-DJ, ...
  Sehr solides Sperrholzgehäuse mit:

• Dauerhafter kratzfester Lackierung
  Eingebaute Metallgriffe

• Solider Gummifuß
• Stahlgitter vorne

• Befestigungspunkte an der Rückseite für als Zubehör erhältliche Rollen

• Ausgestattet mit 2 Hochleistungs-15"-Woofer mit ALU Korb

• Optimal kompatibel mit 4x CLS-8 mittleren/hohen Boxen

VORSICHTSMAßREGELN

Die CLS-215B reproduziert einen hohen Schaldruck (SPL). Dieser kann zu Gehorschaden führen. Schützen Sie ihre Ohren bei einem Schaldruck von über 85dB.
- Stellen Sie safer, dass der Verständner vor Anschluss der Lautsprecher ausgeschaltet ist.
- Sie sollen den Lautsprecher nicht Feuchtigkeit oder Regen aussetzen. Diese Lautsprecher sollen nur im Innenbereich eingesetzt werden. Sollen Sie den Lautsprecher im Außenbereich einsetzen, erlischt die Garantie.
- Befestigen Sie diesen Laufsprecher immer auf sicheren und stabile Material.

ANSCHLUSSE

Die CLS-215B hat zwei Neutrik® Speakon® Anschlüsse. Aufbau der Speakon® Verdrahtung:

• POSITIV = +1 und +2
• NEGATIV = -1 und -2

Zuverwendende Kabel:

Sie können gebrauchsfertige Kabel benutzen oder auch selbst die Lautsprecherkabel anfertigen. Achten Sie darauf, hochwertige Lautsprecherkabel mit mindestens 2 × 2.5mm^2 Adern zu verwenden. Sie werden ebenfl falls ein Paar Neutrik Speakon NL4FC Stecker benotig. Dieser Leiter hat 4 Pole: +1 -1 +2 -2. Ihr Lautsprecherkabel hat 2 Adern mit verschiedenen Farben. Achten Sie darauf, dieser Farbe an jedem Ende des Kabels mit dem entsprchemden Pol zu verbinden: +1 mit +1 und -1 mit -1. Da die Speakon Pole untereinander verbunden sind (+1 mit +2 und -1 mit -2), konnen Sie bereits 4 × 2.5mm^2 LS-Kabel verwenden, um Signalverluste aufgrund zu länger Kabel zu vermeiden.

Wichtig! Verwechseln Sie nicht + und - Pole. Wenn sie die Stecker umkehren, hat das eine schlechte Klangqualität und einen Verlust der niedrigen Frenquenzen zur Folge.

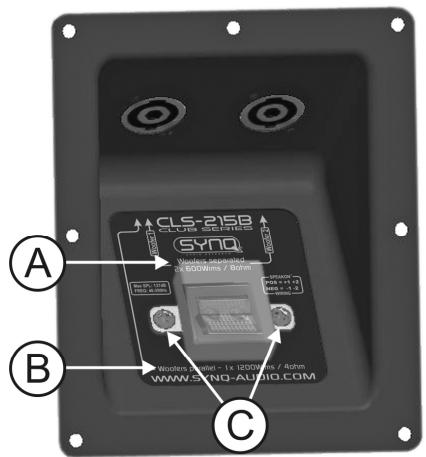

Input-Anschlussplatte:

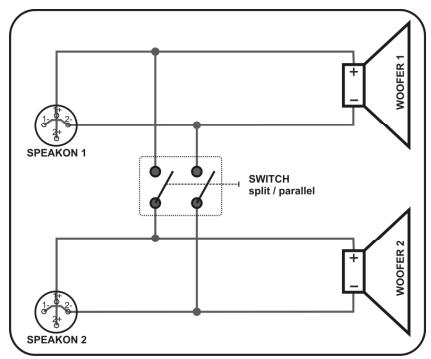

Auf der Anschlussplatte finden Sie einen Schalter hinter einem durchsichtigen Deckel. Schrauben Sie einfach die 2 kleinen Schrauben auf (mit "C" auf der Abbildung gekennzeichnet) und entfern den Sie den Deckel um die Schalterposition zu ändern. Sie konnen den Schalter in 2 verschiedene Modi setzen (schauen Sie sich auch den Schaltplan des Schalters an):

A) Woofers getrennt:

Wird verwendet, wenn nur 1 Subwoofer installiert wird oder wenn der Veränder nicht stark genug ist, um einen Subwoofer pro Kanal zu treiben.

WICTIG: Beide Eingänge müssen angeschlossen sein und der Veränder mus im MONOModus (Nicht Brücken!) stehen

Beide Woofers im Laufsprecher haben ihren eigenen Speakon® Eingangsstecker. Dies bedeutet, dass Sie den linken Ausgang eines Verstärkers an den linken Eingang des Subwoofer und den anderen Verstärkerausgang an den rechten Speakon® Eingang anschließen können. Die benötigte Leistung an den Eingängen ist 2x 600Wrms @ 8ohm. (2x 1200WSpitze)

B) Woofers parallel:

Wird verwendet, wenn Sie leistungsstarke Veränder haben, die den Subwoofer die benöttige Leistung liefern können.

Die benötigte Leistung an den Eingängen ist 1x1200Wrms @ 4ohm. (1200WSpitze)

Beide Woofers/Speakon Stecker sind parallel angeschlossen. Wenn Sie möchten, können Sie einen zweiten CLS-215B parallel anschließen.

Achtung: wenn ein zweiter Subwoofer angeschlossen ist, fällt die Impedanz von 4Ω auf 2Ω!itte beachten Sie, dass die meisten Verstärker keine intensiven Nutzungsbedingungen im 2Ω Betriebszustand vertragen. Darüber hinaus sinkt der Dämpfungsfaktor Ihres Verstrekers deutlich, was zu einer schwächern Basswiedergabe führt.

Bevorzugte Aufstellungskombination:

Bei einer Verwendung in Verbindung mit den CLS-8 mittlere/hohe Boxen, sollenn Sie versuchen, ein ausgewogenes Verhältnis mit thisem Subwoofer zu schaffen, um ein gutes Klangsystem zu schaffen. Wir empfehlen die Verwendung von 4 Einheiten CLS-8 auf 1 Einheit CLS-215B. Sie sollenn 2 getrennte Versteller plus eine Aktivweiche oder Audioprocessor mit Crossover bei +/-130Hz (24dB/occt) verwenden!

ROLLEN-SET

Für die Verwendung auf der Straße, konnen Sie wahlweise ein Set von 4 Rollen an der Rückseite des Subwoofer befestigen. Der Subwoofer ist standardmäßig mit Einsätzen ausgestattet, so dass Sie die Rollenleitung mit den beigefugten Schrauben befestigen konnen.

WARTUNG

Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven) Seifenlauge. Benutzen Sie keine Lösungsmittel sonst kann das Gehäuse angegriffen werden.

TECHNISCHE DATEN

Split-Modus - Woofersgetrennt:

Leistung: 2x600Wrms (2x1200Wpeak)

Eingangsimpedanz: 2x8Ω

Parallel-Modus - Woofers miteinander verbunden:

Leistung: 1x 1200Wrms (1x 2400Wpeak)

Eingangsimpedanz: 1x4Ω

Eingangsempfindlichkeit: 103dB 1W/1m

Max.Schaldruck: 137dB

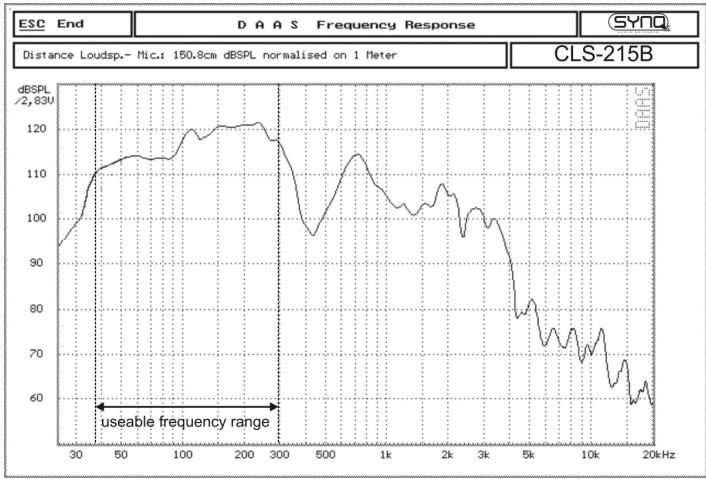

Frequenzbereich: 40 - 350Hz

Abmessungen: 880 × 695 × 480 ~mm

Gewicht: 72kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.synq-audio.com
