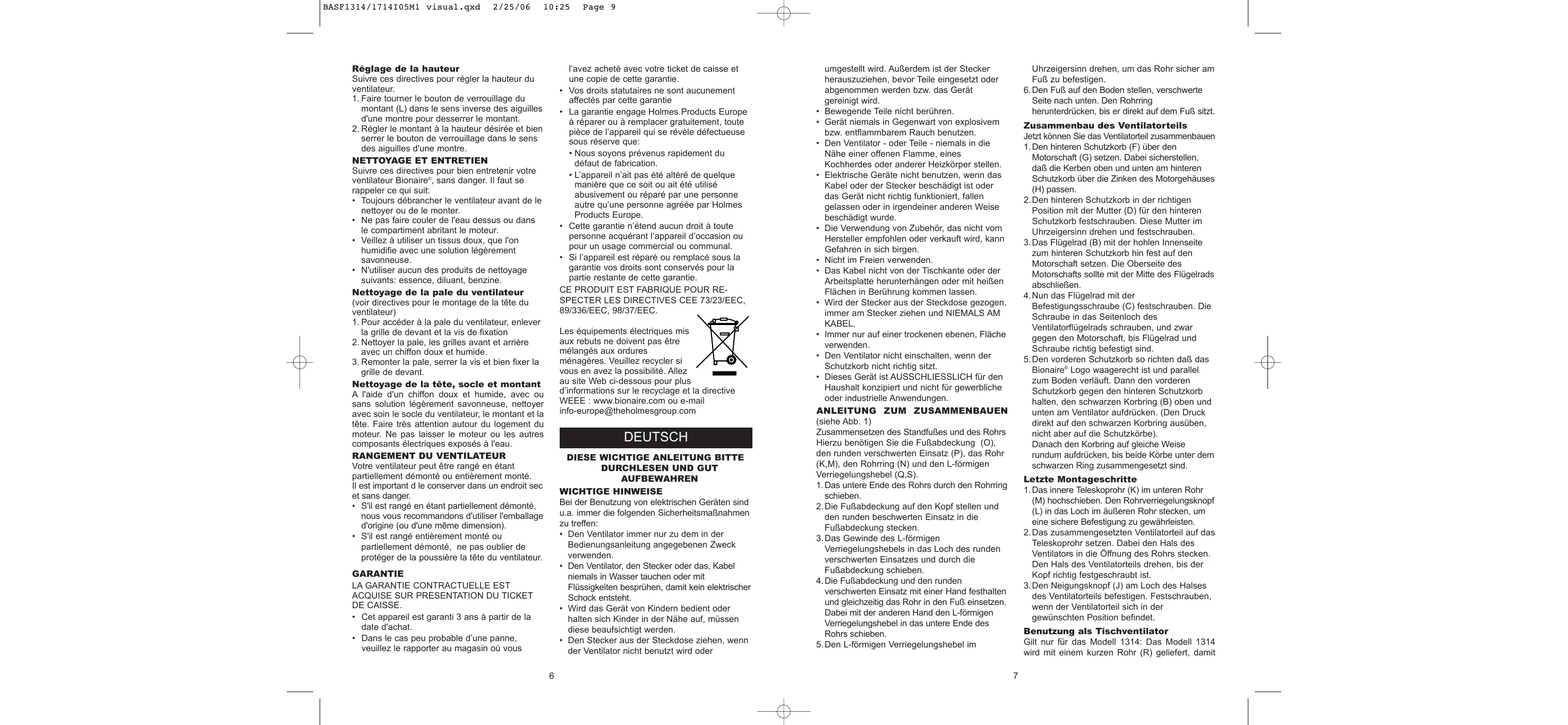

BEDIENUNGSANLEITUNG BASF1314 BIONAIRE

DIESE WICHTIGE ANLEITUNG BITTE

AUFBEWAHREN WICHTIGE HINWEISE Bei der Benutzung von elektrischen Geräten sind u.a. immer die folgenden Sicherheitsmaßnahmen zu treffen:

• Den Ventilator immer nur zu dem in der Bedienungsanleitung angegebenen Zweck verwenden.
• Den Ventilator, den Stecker oder das, Kabel niemals in Wasser tauchen oder mit Flüssigkeiten besprühen, damit kein elektrischer Schock entsteht.
• Wird das Gerät von Kindern bedient oder halten sich Kinder in der Nähe auf, müssen diese beaufsichtigt werden.
• Den Stecker aus der Steckdose ziehen, wenn der Ventilator nicht benutzt wird oder GARANTIE

LA GARANTIE CONTRACTUELLE EST

umgestellt wird. Außerdem ist der Stecker herauszuziehen, bevor Teile eingesetzt oder abgenommen werden bzw. das Gerät gereinigt wird.

• Bewegende Teile nicht berühren.
• Gerät niemals in Gegenwart von explosivem bzw. entflammbarem Rauch benutzen.
• Den Ventilator - oder Teile - niemals in die Nähe einer offenen Flamme, eines Kochherdes oder anderer Heizkörper stellen.
• Elektrische Geräte nicht benutzen, wenn das Kabel oder der Stecker beschädigt ist oder das Gerät nicht richtig funktioniert, fallen gelassen oder in irgendeiner anderen Weise beschädigt wurde.
• Die Verwendung von Zubehör, das nicht vom Hersteller empfohlen oder verkauft wird, kann Gefahren in sich birgen.
• Nicht im Freien verwenden.
• Das Kabel nicht von der Tischkante oder der Arbeitsplatte herunterhängen oder mit heißen Flächen in Berührung kommen lassen.
• Wird der Stecker aus der Steckdose gezogen, immer am Stecker ziehen und NIEMALS AM KABEL.
• Immer nur auf einer trockenen ebenen, Fläche verwenden.
• Den Ventilator nicht einschalten, wenn der Schutzkorb nicht richtig sitzt.
• Dieses Gerät ist AUSSCHLIESSLICH für den Haushalt konzipiert und nicht für gewerbliche oder industrielle Anwendungen.

ANLEITUNG ZUM ZUSAMMENBAUEN

(siehe Abb. 1) Zusammensetzen des Standfußes und des Rohrs Hierzu benötigen Sie die Fußabdeckung (O), den runden verschwerten Einsatz (P), das Rohr (K,M), den Rohrring (N) und den L-förmigen Verriegelungshebel (Q,S).

1. Das untere Ende des Rohrs durch den Rohrring

2. Die Fußabdeckung auf den Kopf stellen und

den runden beschwerten Einsatz in die Fußabdeckung stecken.

3. Das Gewinde des L-förmigen

Verriegelungshebels in das Loch des runden verschwerten Einsatzes und durch die Fußabdeckung schieben.

4. Die Fußabdeckung und den runden

verschwerten Einsatz mit einer Hand festhalten und gleichzeitig das Rohr in den Fuß einsetzen. Dabei mit der anderen Hand den L-förmigen Verriegelungshebel in das untere Ende des Rohrs schieben.

5. Den L-förmigen Verriegelungshebel im

Uhrzeigersinn drehen, um das Rohr sicher am Fuß zu befestigen.

6. Den Fuß auf den Boden stellen, verschwerte

Seite nach unten. Den Rohrring herunterdrücken, bis er direkt auf dem Fuß sitzt. Zusammenbau des Ventilatorteils Jetzt können Sie das Ventilatorteil zusammenbauen

1. Den hinteren Schutzkorb (F) über den

Motorschaft (G) setzen. Dabei sicherstellen, daß die Kerben oben und unten am hinteren Schutzkorb über die Zinken des Motorgehäuses (H) passen.

2. Den hinteren Schutzkorb in der richtigen

Position mit der Mutter (D) für den hinteren Schutzkorb festschrauben. Diese Mutter im Uhrzeigersinn drehen und festschrauben.

3. Das Flügelrad (B) mit der hohlen Innenseite

zum hinteren Schutzkorb hin fest auf den Motorschaft setzen. Die Oberseite des Motorschafts sollte mit der Mitte des Flügelrads abschließen.

4. Nun das Flügelrad mit der

Befestigungsschraube (C) festschrauben. Die Schraube in das Seitenloch des Ventilatorflügelrads schrauben, und zwar gegen den Motorschaft, bis Flügelrad und Schraube richtig befestigt sind.

5. Den vorderen Schutzkorb so richten daß das

Bionaire® Logo waagerecht ist und parallel zum Boden verläuft. Dann den vorderen Schutzkorb gegen den hinteren Schutzkorb halten, den schwarzen Korbring (B) oben und unten am Ventilator aufdrücken. (Den Druck direkt auf den schwarzen Korbring ausüben, nicht aber auf die Schutzkörbe). Danach den Korbring auf gleiche Weise rundum aufdrücken, bis beide Körbe unter dem schwarzen Ring zusammengesetzt sind. Letzte Montageschritte

1. Das innere Teleskoprohr (K) im unteren Rohr

(M) hochschieben. Den Rohrverriegelungsknopf (L) in das Loch im äußeren Rohr stecken, um eine sichere Befestigung zu gewährleisten.

2. Das zusammengesetzten Ventilatorteil auf das

Teleskoprohr setzen. Dabei den Hals des Ventilators in die Öffnung des Rohrs stecken. Den Hals des Ventilatorteils drehen, bis der Kopf richtig festgeschraubt ist.

3. Den Neigungsknopf (J) am Loch des Halses

des Ventilatorteils befestigen. Festschrauben, wenn der Ventilatorteil sich in der gewünschten Position befindet. Benutzung als Tischventilator Gilt nur für das Modell 1314: Das Modell 1314 wird mit einem kurzen Rohr (R) geliefert, damit

BASF1314/1714I05M1 visual.qxd 2/25/06 10:25 das Gerät zu einem Tischventilator umgebaut werden kann. Damit dieses kurze Rohr eingesetzt werden kann, ist das Ventilatorteil vom inneren Rohr abzunehmen und der L-förmige Verriegelungshebel am Fuß abzuschrauben. Das lange Rohr abnehmen. Wie oben beschrieben wieder zusammenbauen. Page 11 das Ventilatormotorgehäuse tropft.

• Unbedingt immer nur ein weiches Tuch verwenden, das mit einer milden Seifenlösung angefeuchtet ist.
• Bitte keine der folgenden Mittel zur Reinigung verwenden: Benzin, Verdünner oder Benzol. Reinigung des Flügelrads (Siehe Anleitung bezüglich Zusammenbau des Ventilatorkopfes)

1. Um an das Flügelrad heranzukommen, sind der

vordere Schutzkorb und die Schraube abzunehmen.

2. Das Flügelrad, den vorderen und hinteren

Schutzkorb mit einem feuchten Tuch abwischen.

3. Das Flügelrad wieder einsetzen, die Schraube

anziehen und den vorderen Schutzkorb sicher befestigen. Reinigung des Ventilatorkopfes, des Fußes und des Rohrs Den Ventilatorfuß, das Rohr und den Kopf vorsichtig mit einem weichen feuchten Tuch (mit oder ohne milde(r) Seifenlösung) abwischen. Im Bereich des Motorgehäuses bitte besonders vorsichtig sein. Den Motor oder andere elektrische Bauteile nicht mit Wasser in Berührung kommen lassen.

LAGERUNG DES VENTILATORS

Der Ventilator kann entweder teilweise auseinandergenommen oder ganz zusammengebaut gelagert werden. Es ist wichtig, den Ventilator an einem sicheren und tockenen Ort aufzubewahren.

• Wird er im auseinandergenommenen Zustand gelagert, empfehlen wir, den Originalkarton (oder einen dementsprechend großen Karton) zu verwenden.
• Wird der Ventilator teilweise oder ganz zusammengebaut gelagert, ist der Ventilatorkopf vor Staub zu schützen. BEDIENUNGSANLEITUNG

1. Den Ventilatorfuß auf eine trockene, ebene

2. Darauf achten, daß der Stufenschalter

(Geschwindigkeit) auf AUS (O) geschaltet ist. Der Stufenschalter (Geschwindigkeit) befindet sich auf der Oberseite des Ventilatormotorgehäuses.

3. Das Kabel in eine geeignete Steckdose (220 240 V Wechselstrom) stecken.

4. Die Geschwindigkeit ist durch Drehen des

Stufenschalters (Speed) einstellbar. Einstellungen: O-III-II-I (aus - schnell mittelschnell - langsam).

5. Der Oszillationsschalter befindet sich auf der

Oberseite des Ventilatormotorgehäuses. Soll die Oszillation eingeschaltet werden, ist der Schalter herunterzudrücken. Soll die Oszillation ausgeschaltet werden, ist der Schalter hochzuschieben. EINSTELLUNG Verstellung der Neigung Folgen Sie den folgenden Anleitungen, wenn Sie den Ventilatorkopf so verstellen möchten, daß er nach oben geneigt ist und die Luft noch oben strömt.

1. Zum Verstellen des Neigungswinkels des

Ventilatorkopfes einfach den Neigungsverstellknopf (J) lösen.

2. Den Ventilatorkopf im gewünschten Winkel

neigen. Dann den Knopf festdrehen, bis er fest sitzt. Verstellung der Höhe Folgen Sie den folgenden Anleitungen, wenn Sie die Höhe des Ventilators verstellen möchten.

1. Den Rohrverriegelungsknopf (L) gegen den

Uhrzeigersinn drehen und so das Rohr lösen.

2. Das Rohr auf die gewünschte Höhe einstellen

und mit dem Verriegelungsknopf im Uhrzeigersinn festdrehen. GARANTIE BITTE BEWAHREN SIE IHRE QUITTUNG AUF. DIESE WIRD BEI ANSPRÜCHEN AUS DIESER GARANTIE BENÖTIGT.

• Dieses Produkt hat eine 3-jährige Garantie.
• Bitte händigen Sie das Produkt bei Defekten zusammen mit der Kassenquittung und einer Kopie dieser Garantie Ihrem Händler aus.
• Die Rechte und Vorzüge aus dieser Garantie entstehen zusätzlich zu Ihren gesetzlichen Rechten, die von dieser Garantie nicht beeinträchtigt werden.
• Holmes Products Europe verpflichtet sich, innerhalb des genannten Zeitraumes jegliche defekten Teile des Gerätes kostenlos zu reparieren

REINIGUNG UND WARTUNG

Bei der Reinigung und Wartung Ihres Bionaire® Ventilators diese Anleitung bitte genau beachten. Bitte immer an folgendes denken:

• Vor dem Reinigen oder Zusammenbauen immer erst den Stecker des Ventilators aus der Steckdose ziehen.
• Darauf achten, daß kein Wasser auf oder in

oder auszutauschen, vorausgesetzt, dass:

• Wir umgehend über den Defekt informiert werden.
• Das Geräte auf keine Weise modifiziert, unsachgemäß betrieben oder von Personen, die nicht von Holmes Products Europe autorisiert wurden, repariert wurde.
• Die Rechte aus dieser Garantie gelten nicht für Personen, die das Gerät aus zweiter Hand oder für kommerzielle oder kommunale Zwecke erstehen.
• Das reparierte oder ausgetauschte Gerät unterliegt der Garantie unter diesen Bedingungen während der restlichen Garantiedauer.

DIESES PRODUKT ERFÜLLT DIE

VENTILADOR? Llame al 34 91 64 27 020 para obtener ayuda. Elektrische Altgeräte dürfen nicht über den Hausmüll entsorgt werden. Geben Sie, falls möglich, diese Geräte bei geeigneten Rücknahmestellen ab. Weitere Informationen zur Rücknahme und Entsorgung von Elektrogeräten finden Sie auf folgender Website: www.bionaire.com oder e-mail info-europe@theholmesgroup.com INSTRUCCIONES DE MONTAJE (Véase la Fig 1.) Montaje de Barra/Base Se necesita la base (O) redonda pesada. Insertar (P) la barra (K,M), aro de barra (N) y la palanca L de seguridad (Q,S).
