BEDIENUNGSANLEITUNG COMFORT PRO KIDDY
- Einleitung 3
- Eignung 3
- Allgemeine Sicherheitshinweise 4
- Sitzplatzauswahl und -einstellung 6
- Einstellungen 7
5.1 Hoheneinstellung des Sitzkissens 7
5.2 Kopf- und Schulterstutzeneinstellung 8
5.3 Einstellung der Liegeposition (nur AG I). 9
5.4 Einstellung der Sitzflächenlänge (Oberschenkelauflage).... 10 - Einbau in das Fahrzeug für die Altersgruppe I.... 11
- Einbau in das Fahrzeug für die Altersgruppen II & III 13
- Abziehen und Aufziehen des Bezuges 15
8.1 Abziehen des Kopfstützen-/Rückenlehenbenbezuges... 15
8.2 Abziehen der Schulterstätzenbezüge 16
8.3 Abziehen des Sitzbezuges 16
8.4 Fangkorperbezug / Spielfiguren 16
8.5 Aufziehen des Bezuges 16 - Pflegehinweise 17
9.1 Reinigung des Bezuges 17
9.2 Reinigung der Spielfiguren 17
9.3 Reinigung der Kunststoffeile 17 - Verhalten nach einem Unfall 17
- Garantie 18
Bedienungsanleitung kiddy comfort pro
1. Einleitung
Wir freiuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems für den kiddy comfort pro entschieden haben.
Der kiddy comfort pro ist ein weiteres, innovatives Produkt innerhalb unserer Pro-Linie. Durch dasalanders energieableitende Material honeycomb bietet es die größtmögliche Sicherheit beim Front- sowie beim Seitenaufprall.
Für den umfassenden Schutz Ihres Kindes muss der kiddy comfort pro unbedingt so verwendet werden, wie es in dieser Anleitung beschrieben ist.
2. Eignung
Der kiddy comfort pro ist gemäß der aktuellen Version der Zulassungsmorm ECE44-04 geprüft und zugelassen worden. Er erhielt die Bauartgenehmigung für die Klasse „universal". Das bedeutet, dass er in allen Fahrzeugtypen auf jedem Platz mit 3-Punkt-Fahrzeuggurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden darf.
Das Kinderrückhaltesystem kiddy comfort pro ist geeignet für die Gewichtsklassen I bis III, das heißt für Kinder mit einem Körpergewicht von 9 kg – 36 kg (ca. 9 Monate bis ca. 12 Jahre) oder bis zu einer Körpergroße von 150 cm.
Altersgruppen (Gewichtsklassen):
AG I: 9kg - 18kg
AG II: 15kg - 25kg
AG III: 22kg - 36kg
Für Kinder mit einem Körpergewicht von 9 kg - 18 kg (das entspricht etwas einem Alter von ca. 9 Monaten bis ca. 4 Jahren) muss der dazugehörige Fangkorper verwendet werden. Achten Sie auch auf die richtige Benutzung des Sitzkissens (siehe Punkt 5.1).
Richten Sie sich bei der Verwendung im Fahrzeug nach den Empfehlungen des Benutzerhandbuches Ihres Fahrzeugherstellers oder kontaktieren Sie ihre Vertragswerkstatt.
3. Allgemeine Sicherheitshinweise
Lesen Sie die Gebrauchsanleitung vor dem ersten Einbau des Kinderrückhaltesystems sorgfältig durch. Eine falsche Benutzung kann für Ihr Kind lebensgefährlich sein.
Viele Verletzungen, verursacht durch Gedankenlosigkeit, sind keinigt zu vermeiden.
Das Kinderrückhaltesystem muss für Kinder mit einem Gewicht von 9 kg - 18 kg stets mit dem dazugehörigen Fangkörper benutzt werden.
Verwenden Sie das dazugehörige Sitzkissen für Kinder mit einem Körpergewicht von 9 kg – ca. 13 kg. Die Sitzposition und der Schutz wurde sich sonst bei einem Unfall verschlechtern.
Verwenden Sie das Kinderrückhaltesystem ausschließlich für die Gewichtsklassen I - III von 9 kg bis max. 36 kg.
Überprüfen Sie vor jeder Fahrt, ob das Kinderrückhaltesystem optimal zur Körperpergroße des Kindes eingestellt ist. Nehmen Sie keine Einstellungen während der Fahrt vor.
Stellen Sie sicher, dass alle Teile stets ordnungsgemäß eingerastet sind.
Sichern Sie das Kinderrückhaltesystem immer durch das fahrzeugeigene 3-Punkt-Gurtsystem.
Stellen Sie safer, dass keine Teile des Kinderrückhaltesystems in Türen oder verstellbaren Sitzen eingeklemmt werden.
Achten Sie vor allem bei Vans und Caravans darauf, dass das Kinderrückhaltesystem im Falle einer Rettung durch Dritte möglichst an einem leicht zugänglichen Platz eingebaut ist.
Der Gurtarfniemals locker anliegen. Bei einem Unfall sind die Belastungen um ein Vielfaches hoher als bei einem straffen Gurt. Achten Sie auf die korrekte Lage des Fahrzeuggurtschlosses.
Lassen Sie Ihr Kind nie unbeaufsichtigt im Kinderrückhaltesystem.
Legen Sie keine schweren Gegenstände auf die Hutablage, sie konnten bei einem Unfall zu gefährlichen Geschlossen werden.
Wenn Sie das Kinderrückhaltesystem ohne Kind im Auto mitführren, sichern Sie es stets in der vorgeschriebenen Weise mit dem 3-Punkt-Gurt des Fahrzeuges.
Es ist unzulässig, an Kinderrückhaltesystemen irgendwelche Änderungen vorzunehmen. Die Schutzwirkung kann dadurch aufgehobenzw. eingeschränkt werden. Bei auftretenden Schwierigkeiten wenden Sie sichitte an ihren Fachhändler oder direkt an den Hersteller.
Schützen Sie das Kinderrückhaltesystem vor direkter Sonneneinstrahlung, es konnte sich unangenehm aufheizen.
Das Kinderrückhaltesystemarf nur auf Plätzen mit 3-Punkt-Gurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden.
Gonnen Sie Ihrm Kind bei längeren Fahrten Pausen und achten Sie darauf, dass Ihr Kind nicht zur Fahrbahn hin unbeaufsichtigt aus dem Fahrzeug steigt. Benutzen Sie immer, falls vorhanden, die Kindersicherung in den PKW-Turen.
Stellen Sie sicher, dass das Kinderrückhaltesystem gemäß dieser Anleitung im Fahrzeug eingebaut wurde.
Verwenden Sie das Kinderrückhaltesystem nicht weiter, wenn Teile nach einem Unfall (Unfallgeschwindigkeit größer als 10km / h ) oder durch andere Einwirkungen beschädigt wurden oder sich gelöst haben (Service Plus: siehe Punkt 10).
Esarf nur der vom Hersteller vorgeschriebene Gurtpfad benutzt werden.
4. Sitzplatzauswahl und -einstellung
Bitte informieren Sie sich grundsätzlich über die Verwendung von Kinderrückhaltesystemen im Betriebshandbuch Ihres Fahrzeuges.
Das Kinderrückhaltesystem kiddy comfort pro kann in Fahrzeugen auf jedem Platz eingebaut werden, der über ein 3-Punkt-Gurtsystem verfügbar.
Der kiddy comfort pro kann ebenfalls auf rückwärts gerichteten Autositzen, die mit einem 3-Punkt-Gurtsystem ausgerüstet sind, benutzt werden.
Falls der Einbau durch eine Kopfstütze befindert wird, muss diese in der obersten Stellung verwendet oder abgenommen werden.
Durch die bewegliche Rückenlehne des kiddy comfort pro ist gewährleistet, dass diese an der Autositzrückenlehne anliegt.
Positionieren Sie verstellbare Rückenlehen des Fahrzeugsitzes entsprechend.
5. Einstellungen
5.1 Höheneinstellung des Sitzkissens
Der kiddy comfort pro verfügt über ein Sitzkissen, welches die Grüßenanpassung zwischen dem ca. 9 und ca. 18 Monate altem Kind (9 kg und ca.13 kg) durch eine Sitzhöhenveränderung gewährleistet.
Das Sitzkissen lassst sich mehrstufig an die große Ihres Kindes anpassen und bietet für keine Kinder einen erheblich verbesserten Sitzkomfort.
Gehen Sie beim Einstellen des Sitzkissens folgendermaßen vor:
Stufe A: ca. 9 - 13 Monate; Sitzkissen zusammengeklappt (Abb.2)
Abb.1
Abb.2
Stufe B: ca. 13 - 18 Monate; Sitzkissen auseinanderergeklappt (Abb.4)
Abb.3
Abb.4
Stufe C: ab ca. 18 Monate; Verwendung ohne Sitzkissen (Abb.6)
Abb.5
Abb.6
Um die richtige Sitzpositionseinstellung durch das Sitzkissen zu erreichen, müssen Sie stets auch die verstellbare Kopfstütze richtig positionieren.
Das Sitzkissen sollen stets befestigt werden, führen Sie hierzu die Laschen unter den Armauflagen des Sitzes hindurch und schreiben Sie die Drucknöpfe außen am Sitzbezug.
5.2 Kopf- und Schulterstutzeneinstellung
Der kiddy comfort pro bietet durch sein neuartiges Verstellsystem die optima- le Anpassung an die große Ihres Kindes, hierbei werden die Kopfstütze und die Schulterstützen in einem Zug verstellt.
falsch, zu niedrig
richtig
falsch, zu hoch
Die richtige Kopfstützeneinstellung ist erreicht, wenn der Kopf des Kindes im mittleren Bereich der Kopfstütze liegt.
Abb.7
Zum Einstellen der Kopf- und Schulterstützen betätigten Sie den gelben Höhenverstellgriff an der Rückseite der Kopfstütze, indem Sieihn leicht nach außenziehen und die Kopfstütze damit gleichzeitig nach oben oder unter verschiedenen Zinsanteilen.
Die Schulterstätzen werden gleichzeitig automatisch mit der Kopfstütze in der gewündten Richtung verschoben.
Rasten Sie nach der Höhenverstellung die Kopfstütze in der nachstliegenden Position wieder ein.
Durch leichten Druck nach unter auf die Kopfstütze konnen Sie die sichere Verrastung überprüfen.
5.3 Einstellung der Liegeposition (nur AG I)
Der kiddy comfort pro ist mit einer Liegestellung ausgestattet, die vor allem bei längeren Fahrten ein bequemes und sicheres Sitzen gewährleistet.
Die Liegestellungarf nur fur Kinder der Altersgruppe I (9 kg -18 kg) benutzt werden.
Abb.8
Um die Liegeposition einzustellen, öffnen Sie zuerst das Fahrzeugeigene Gurtsystem.
Ziehen Sie den kiddy comfort pro soweit nach vorne, dass der schwarze Stützbügel, der sich an der Rückseite der Sitzschale befindet, nach halten aufgeklapt werden kann (Abb. 8).
Abb.9
Schieben Sie ihren kiddy danach gegen die Rückenlehne des Fahrzeugsitzes.
Der Stützbügel muss im aufgeklapten Zustand an der Ruckenlehne des Fahrzeug-sitzes anliegen.
ErverhindertdasVerrutschendesSitzes nachhinten(Abb.9).
Die Rückenlehne des kiddy comfort pro kann danach in die Liegestellung geschwenkt
werden. Die Liegestellung ist dann erreicht, wenn die Rückenlehne des Kindersitzes an der Fahrzeugsitzlehne anliegt (Abb. 9).
Stellen Sie die Liegeposition nie während der Fahrt ein. Stoppen Sie hierzu Ihr Fahrzeug. Öffnen Sie den Fahrzeuggurt, verändern Sie die Position des Stützbügels und der Rückenlehne und sichern Sie danach Ihr Kind (das Kinderrückhaltesystem) neu.
Zur Sicherung des Kindes in der Liegestellung gehen Sieitte wie in Punkt 6 beschrieben vor.
5.4 Einstellung der Sitzflächenlänge (Oberschenkelauflage)
Abb.10
Durch die Einstellung der Oberschenkelauflage kann für Ihr Kind ein wesentlich betterer Sitzkomfort erreicht werden. Die Oberschenkelauflage kann in 4 Positionen eingestellt werden (Abb.10).
Ziff 1: Hebien Sie die Oberschenkelveränderung möglich nach oben an.
Ziff 2: Ziehen Sie nun die Oberschenkelver-längerung in die gewünschte Position und rasten Sie sie wieder ein.

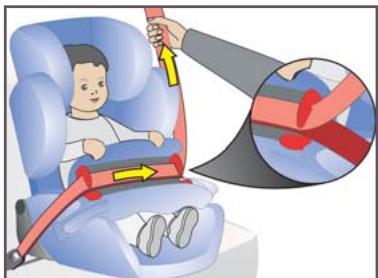

6. Einbau in das Fahrzeug für die Altersgruppe I
Abb.11
Positionieren Sie ihren kiddy wie in Punkt 4 beschreiben auf dem Fahrzeugsitz.
Vergewissern Sie sich, ob Ihr kiddy entsprechend der Körpergroße Ihres Kindes eingestellt ist (Punkt 5).
Der kiddy comfort pro wird mit dem 3-Punkt-Fahrzeuggurt mittels der Gurtführung des Fangkorpers gesichert (Abb. 11).
Ihr kiddy comfort pro darf fur die Altersgruppe I ausschlieBlich mit dem dazugehorigen Fangkorper benutzt werden.
Abb.12
Nachdem das Kind Platz genommen hat, schieben Sie den Fangkorper in die Führungsschlitze am Sitzteil (Abb. 12).
Schieben Sie den Fangkorper soweit, dass er eng am Bauch des Kindes anliegt.
Abb.13
Ziehen Sie danach den 3-Punkt-Sicherheitsgurt des Fahrzeuges sowie it hereby, dass er um ihren kiddy herumfuhr und direkt in das fahrzeugeigene Gurtschloss eingerastet werden kann (Abb. 13).
Achten Sie hierbei darauf, dass die Gurtzunge mit einem deutlichen "Klicken" einrastet und fest sitzt.
Abb.14
Falls Ihr kiddy Fangkorper über Spielfiguren verfügbar, sollen den diese zum einfacheren Angurten über den Fangkorper gelegt werden (Abb. 14).
Abb.15
Fadeln Sie danach den Beckengurt in die roten Gurtklemmer des Fangkorpers ein. Straffen Sie anschließend den Beckengurt (Abb. 15).
Hierbei muss der Fangkorper eng am Bauch Ihres Kindes anliegen.
Abb.16
Fadeln Sie danach den Schultergurt in die Gurtklemmer ein (Abb. 16). Achten Sie darauf, dass die Gurte flach und nicht verdrecht überinander liegen.
Straffen Sie ebenfalls den Schultergurt in Richtung der Aufrollautomatik (Abb. 16).
Abb.17
Nachdem das Gurtsystem gestrafft wurde, ist es notwendig, den korrekten Sitz des Gurtes in den Gurtklemmern noch einmal zu überprüfen.
Überzeugen Sie sich vor der Fahrt, dass Becken- und Schultergurt korrekt am Fangkorper anliegen, straff sitzen und nicht verdrecht sind. Die Gurte müssen flach über dem Gurtführungsbereich des Fangkorpers liegen (Abb.16).
Überprüfen Sie den Gurtverlauf regelmäßig.
7. Einbau in das Fahrzeug für die Altersgruppen II & III
Die Verwendung ohne Fangkorper ist erst für Kinder mit einem Körpersgewicht von mindestens 15 kg (bzw. ca. 4 Jahren) erlaubt.
Positionieren Sie ihren kiddy wie in Punkt 4 beschrieben auf dem Fahrzeug-sitz.
Vergewissern Sie sich, ob Ihr kiddy entsprechend der Körpergroße Ihres Kindes eingestellt ist (Punkt 5).
Abb.18
Öffnen Sie die Gurtführung auf der dem Gurtschloss gegenüberliegenden Seite, indem Sie den Haken nach hinten drücken (Ziff.1) und anschließend nach unten hin offen (Ziff.2).
Abb.19
Ziehen Sie den Fahrzeuggurt hersa.
Führer Sie den Schultergurt zwischen der Kopfstütze und den Schulterstützen hindurch und legen Sie in die Gurtführung ein.
Abb.20
Schließen Sie nun die Gurtführung, indem Sie sie nach oben in die Verrastung eindrücken (Ziff.1).
Vergewisern Sie sich, ob die Gurtführung korrekt geschlossen (eingerastet) ist.
Abb.21
Legen Sie den Beckengurt auf der dem Gurtschloss gegenüberliegenden Seite unter die Armauflage des Sitzes (Ziff.1).
Abb.22
Führer Sie nun die Schlosszunge unter der Armauflage auf der Gurtschlossseite hindurch und rasten Sie sie mit einem deutlichen „Klicken" ein.
Achten Sie darauf, dass die Gurte nicht verdreht sind und eng am Körper Ihres Kindes entlang laufen. Achten Sie ebenfalls auf die korrekte Lage des Gurtschlosses.
anschließlich den Diagonalgurt (Ziff.2) in Richtung der Aufrollautomatik.
Überprüfen Sie den Gurtverlauf regelmäßig.
Aus Sicherheitsgründen{lsst sich die Gurtführung in den untersten Positionen der Kopfstütze nicht offen. Sollte Ihr Kind relativ Klein und schwerer als 18kg sein, stellen Sie die Kopfstütze zum Anschnallen in eine der oberen Positionen und passen Sie sie danach wieder auf die Körpergroße Ihres Kindes an (befolgen Sie unbedingt Punkt 5.2). Vergessen Sie nicht, das Gurtsystem zu straffen.
8. Abziehen und Aufziehen des Bezuges
Verwenden Sie ihren kiddy niemals ohne den Originalbezug. Der Bezug ist Teil des Sicherheitskonzepts.
8.1 Abziehen des Kopfstützen-/ Rückenlehenbezuges
Der Kopfstützen- und der Rückenlehenbezug sind als ein Teil ausgarbeitet.
Schieben Sie die verstellbare Kopfstütze in die oberste Stellung.
Lösen Sie nun den Bezug um den gelben Höhenverstellgriff. Ziehen Sie den Bezug von hinteren nach vorn von der Kopfstütze ab.
8.2 Abziehen der Schulterstützenbezüge
Schieben Sie die verstellbare Kopfstütze in die unterste Stellung.
Öffnen Sie die Drucknöffe an den Hinterseiten der Schulterstützen. Nun können die Bezüge von unter nach oben von den Schulterstützen abgezogen werden.
8.3 Abziehen des Sitzbezuges
Der Bezug der Oberschenkelauflage ist mit einem Gummiband befestigt. Sie können den Bezug nach oben hin vorsichtig abziehen.
Um den Sitzbezug abnehmer zu konnen, öffnen Sie den Verschluss an der Unterseite der Sitzschale. Öffnen Sie anschließend die Schleifen und Klettverschlüsse unter der Oberschenkelauflage.
Ziehen Sie die Lasche zwischen Ruckenlehne und Sitzschale nach oben. Nun kann der Sitzbezug abgenommen werden.
8.4 Fangkorperbezug / Spielfiguren
Der Fangkorperbezugarfndnabgezogenodergewaschenwerden.
Wenden Sie sich bei Beschädigungen des Fangkörpers oder an dessen Bezug an den zuständigen Fachhändler oder direkt an den Hersteller.
Die Spielfiguren können durch Lösen der Druckknöffe der Befestigungskordel abgenommen werden.
8.5 Aufziehen des Bezuges
Gehen Sie beim Aufziehen des Bezuges in umgekehrter Reihenfolge wie beim Abziehen des Bezuges vor (siehe 8.1 - 8.3).
9. Pflegehinweise
9.1 Reinigung des Bezugs
Die Bezüge sind ein wesentlicher Bestandteil des Sicherheitskonzeptes. Verwenden Sie dazu nur die Originalbezüge vom Hersteller. Wenn Sie Ersatzbezüge benötigen, können Sie diese beim Fachhändler bestellen. Der Bezug und die abnehmbare Befestigungskordel der Spielfiguren (6.4) sind bei 30 Grad im Schonwaschgang waschbar. Erarf nicht geschleudert oder im Wäschetrockner getrocknet werden.
9.2 Reinigung der Spielfiguren
Die Spielfiguren können mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall chemische Reinigungs- oder Lösungsmittel.
9.3 Reinigung der Kunststoffeile
Die Kunststoffe können mit einem milden Reiniger oder mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall scharfe Reinigungsmittel (z.B. Lösungsmittel).
10. Verhalten nach einem Unfall
Nach einem Unfall, bei dem die Geschwindigkeit größter als 10km / h ist, muss das Kinderrückhaltesystem unbedingt vom Hersteller auf eventuelle Beschädigungen hin überprüft und gegebenenfalls kosten los ausgetauscht werden.
Senden Sie ihren kiddy mit dem amtlichen Polizebericht an den Hersteller und Sie erhalten kosten einen gleichwertigen neuen Sitz (mehrInfos unter: www.kiddy.de).
11. Garantie
Für den kiddy comfort pro leisten wir eine Garantie für Fabrikations- oder Materialfehler von 2 Jahren. Die Garantiezeit beginnnt am Tage des Kaufes.
Grundlage der Reklamation ist der Kaufbeleg.
Die Garantieleistung beschrankt sich auf die Kinderrückhaltesysteme, die sachgemäß behandelt wurden und in sauberem und ordentlichem Zustand zugruckgesandt werden.
Die Garantie erstreckt sich nicht auf:
- natürliche Abnutzungsscheinungen und Schäden durch übermäßige Beanspruchung
- Schäden durch ungeeignete oder unsachgemäße Verwendung.
Stoffe: Alle unsere Stoffe erhöllen hohe Anforderungen in Bezug auf Farbbeständigkeit gegen UV-Strahlung. Dennoch bleichen alle Stoffe aus, wenn sie der UV-Bestrahlung ausgesetzt sind. Hierbei handelt es sich um keinen Materialfehler, sondern um normale Verschleiberscheinungen, für die keine Garantie übernommen wird.
Im Garantiefall wenden Sie sich unverzüglich an ihren Fachhändler.
