BEDIENUNGSANLEITUNG KH 2242 EBENCH

Tragbarer CD-Player mit Radio

D

Inhaltsverzeichnis

1. Technische Daten 4
   Radio 4
   CD-Player 4
   2.Verwendung 5
2. Funktion 5
3. Bedienelemente und Anzeigen 7
   4.1.Allgemein 7
   4.2.CD 7
   4.3. Radio 7
   4.4. Anzeigen 7
   4.5. Sonstiges 7
4. Aufstellort und Sicherheitshinweise 8
5. Inbetriebnahme 9
   6.1. Stromversorgung herstellen 9
   6.1.1. Batteriebetrieb 9
   6.1.2. Erneumann der Batterien 10
   6.1.3.Netzbetrieb 10
6. Radiobetrieb 11
   7.1. Verbessern des Empfangs von Radiosendern 11
7. Audio-CDs 11
   8.1. Wiedergabe von Audio-CDs 11
   8.1.1. CD-Wiedergabe anhalten (Pause-Modus) 12
   8.1.2. CD-Wiedergabe abbrechen (Stop-Modus) 12
   8.2. Skip-Funktionen 12
   8.2.1. Springer zum Titelanfang vorwärts/rückwärts 13
   8.2.2. Schnellsuchlauf vorwärts/rückwärts 13

2 Bedienungsanleitung

D

8.3.Wiederholungs-Funktionen (Repeat) 14
8.3.1. Titelwiederholung 14
8.3.2. CD-Wiederholung 14
8.4.Zufalls-Funktion (Mix/Random) 14
9.Gerat ausschalten 15
10. Kopfhörer anschließen 15
11. Reinigung 15
12. Funktionstörungen 16

D

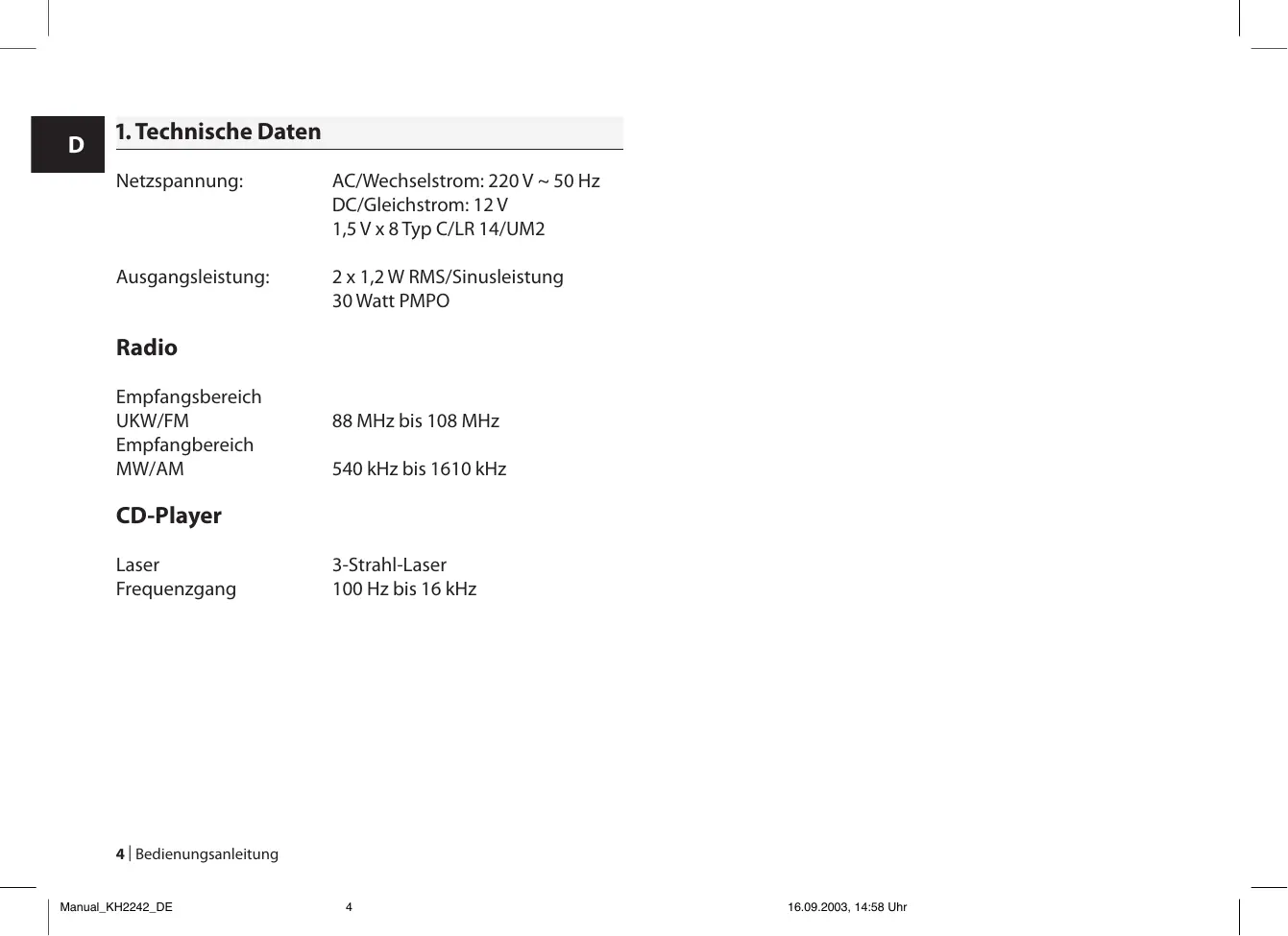

1. Technische Daten

Netzspannung: AC/Wechselstrom: 220V 50Hz

DC/Gleichstrom: 12 V

1,5 V x 8 Typ C/LR 14/UM2

Ausgangsleistung: 2 x 1,2 W RMS/Sinusleistung

30 Watt PMPO

Radio

Empfangsbereich

UKW/FM 88 MHz bis 108 MHz

Empfangbereich

MW/AM 540 kHz bis 1610 kHz

CD-Player

Laser 3-Strahl-Laser

Frequenzgang 100 Hz bis 16 kHz

4 Bedienungsanleitung

2. Verwendung

Der tragbare eBench KH 2242 CD-Player mit Radio ist ausschließlich bestimmt ...

• als Unterhaltungselektronik-Gerät
• für den Empfang von Radio-Sendern
  zur Wiedergabe von Audio-CDs
  zum privaten, nicht-kommerziellen Gebrauch

Achtung!

Für Schäden, die aus unsachgemäßem Gebrauch des Ge-rates resultieren, wird keine Haftung/Gewährleistung übernommen!

3. Funktion

Mit dem tragbaren eBench KH 2242 CD-Player mit Radio können ...

Audio-CDs wiedergegeben werden
- Ultrakurzwellen- und Mittelwellen-Radiosender empfangen werden

6 Bedienungsanleitung

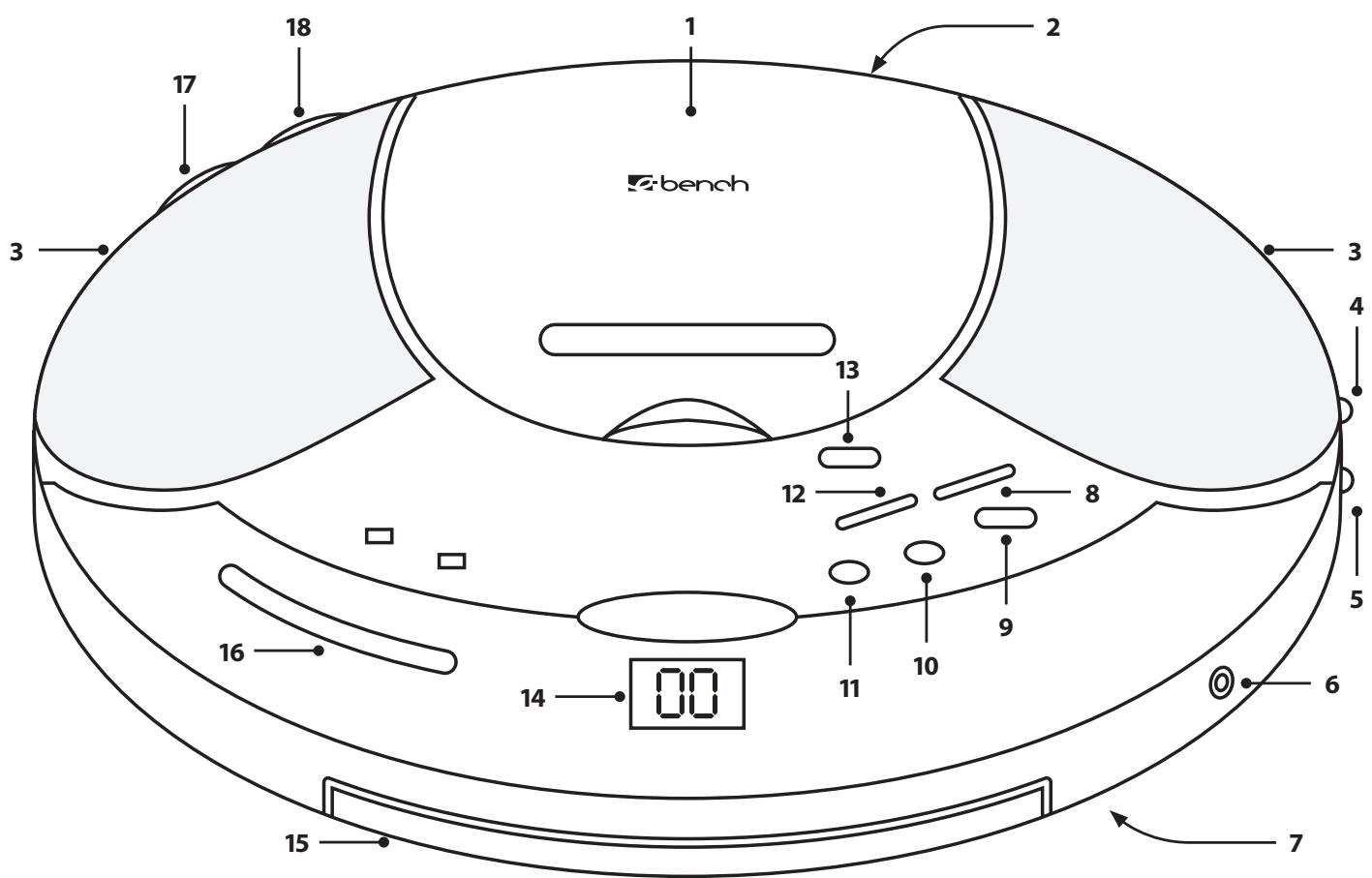

4. Bedienelemente und Anzeigen

4.1. Allgemein

1. Lautstärke-Regler
2. Funktionswahl-Schalter

4.2.CD

1.CD-Fach
9. Play/Pause-Taste

1. Stop-Taste
2. Back-Taste
3. Next-Taste
4. Repeat-Taste
5. Mix-Taste

4.3. Radio

1. Frequenzbereich-Wahlschalter
2. Tuning-Regler

4.4. Anzeigen

1. Frequenzbereichs-Skala für Radio
2. LCD-Display für CD-Player

4.5. Sonstiges

1. Laufsprecher
2. Kopfhörer-Anschluss (Ø 3,5 mm)
3. Netzkabel-Anschluss für Wechselstrom
4. Batteriefach
5. Tragegriff

D

5. Aufstellort und Sicherheitshinweise

Stellen Sie ihren neuen tragbaren eBench KH 2242 CD-Player mit Radio nur auf einem ebenen, glatten Untergrund auf, auf dem das Gerät nicht rutschen kann.

Um Beschädigungen, Funktionstörungen und die Gefahr eines elektrischen Schlages zu vermeiden, betreiben Sie das Gerät ...

• nicht in unmittelbarer Höhe von Hitzequellen wie Öfen, Heizlüftern und ähnlichen Geräten! Hitzeinwirkung kann zu einer Überhitzung des Gerätes und zum Schmelzen von Kunststoffteilen führen, wodurch das Gerät irreparabel beschädigt werden kann!

Warning!

Bei Überhitzung des Gerätes besteht außer dem die Gefahr eines Brandes!

• nicht in feuchten Umgebungen, zum Beispiel in Kellerräumen oder in der Sauna! In das Gerät eindringende Feuchtigkeit kann Funktionstörungen hervorrufen und das Gerät irreparabel beschädigen!

Warning!

Dringt Feuchtigkeit in das Gerät ein, besteht die Gefahr eines elektrischen Schlages!

• nicht in unmittelbarer Höhe von Wasser, zum Beispiel an der Badewanne oder am Swimmingpool. Stellen Sie auch keine mit Wasser gefüllten Behältnisse – wie zum Beispiel Blumenvasen – auf dem Gerät ab.

Warning!

Läuft Wasser in das Gerät oder fällt das Gerät in Wasser, besteht die Gefahr eines elektrischen Schlages!

• nicht in Bücherschränken, Regalen oder anderen geschlossenen Mobiliar und nicht auf Betten und Decken, weil dadurch die Belüftungsöffnungen am Gerätegehause abgedeckt werden konnten. Das Gerät kann dann überhitzen und irreparabel beschädigt werden!

Warning!

Bei Überhitzung des Gerätes besteht außer dem die Gefahr eines Brandes!

Das Gerät muss davon am gewählten Aufstellort einen Abstand von Wänden und jeglichen Gegenständen von mindestens 10 cm nach halten, oben und zu den Seiten haben.

Achtung!

Für Schäden am Gerät, die entstanden sind durch

Feuchtigkeitsinwirkung
in das Geräteingesedrungenes Wasser
- Überhitzung

wirde keine Haftung/Gewährleistung übernommen!

6. Inbetriebnahme

6.1. Stromversorgung herstellen

Sie können den tragbaren eBench KH 2242 CD-Player mit Radio entweder betreiben ...

• mit Batterien
  oder
• mit dem beiliegenden Netzkabel an einer Steckdose

6.1.1. Batteriebetrieb

Um den tragbaren CD-Player mit Radio mit Batterien zu betreiben ...

1 Falls das Gerät über das Netzkabel an einer Steckdose angeschlossen ist,ziehen Sie den Stecker des Netzkabels aus der Steckdose.
2 Stellen Sie den Funktionswahlschalter auf der rechten Seite des Gerätes auf „Off".
3 Legen Sie das Gerät auf einem weichen Untergrund, der das Geräte-Gehäuse nicht beschädigen kann, auf die Oberseite des Gehäuses.
4 Öffnen Sie die Batteriefach-Abdeckung auf der Unterseite des Gerätes.

Vor dem ersten Gebrauch

Nehmen Sie zunachst eine eventuell eingelegte Transport-sicherung aus Pappe oder Kunststoff aus dem Batteriefach Heraus.

5 Legen Sie 8 Batterien vom Typ C/LR 14/UM2 (nicht im Lieferumfang enthalten) in das Batteriefach ein. Achten Sie darauf, die Batterien - wie im Inneren des Batteriefachs abge

D

bildet - entsprechend ihrer Polarität einzulegen.

6 Setzen Sie die Batteriefach-Abdeckung wieder auf, drücken Sie sie zu, bis sie hörbar einrastet und drehen Sie das Gerät wieder um.

Das Gerät ist jetzt betriebsbereit.

6.1.2. Erneuern der Batterien

Die Batterien müssen erneuert werden, wenn ...

die Wiedergabe-Lautstärke ohne Verstellen des Lautstarkereglers abnimmt
das Abspielen von Audio-CDs plottlich unterbrochen wird und das LCD-Display während des CD-Betriebs nichts mehr anziegt
- der Klang während der Wiedergabe verzerrt ist oder
- wenn der Empfang eines Radiosenders plottlich abbricht

Erneuern Sie dann stets alle 8 Batterien, um das Gerät wieder mit voller Leistung benutzen zu konnen.

Hinweis

Verbrauchte Batterien dürfen nicht im Hausmüll entsorgt werden. Geben Sie verbrauchte Batterien bei einer

Sammel- oder Entsorgungsstelle oder dort, wo Sie die Batterien gekauft haben, ab.

Sollten Sie den tragbaren CD-Player mit Radio selbst einmal entsorgen, so entfernen Sie vorher unbedingt die Batterien aus dem Gerät!

6.1.3.Netzbetrieb

Um den tragbaren CD-Player mit Radio über eine Steckdose zu betreiben ...

1 Falls Batterien in das Batteriefach eingelegt sind,nehmen Sie diese aus dem Gerät.
2 Nehmen Sie das Netzkabel aus der Verpackung des Gerätes.
3 Stecken Sie das Netzkabel zuerst in die mit „AC ~“ beschrifte Buchse auf der Rückseite des Gerätes ein.
4 Stecken Sie das Netzkabel in eine Steckdose ein.

Das Gerät ist jetzt betriebsbereit.

Achtung!

Verwenden Sie ausschließlich das im Lieferumfang enthaltene Netzkabel zum Anschlieben des Gerätes an das Stromnetz! Bei Verwendung von Netzkabeln, die nicht für den tragbaren eBench KH 2242 CD-Player mit Radio gedacht sind, besteht die Gefahr irreparabler Schäden am Gerät!

Warning!

Bei Verwendung ungeeigneter Netzkabel von anderen Geräten besteht die Gefahr eines elektrischen Schlages!

7. Radiobetrieb

Um Radiosendungen zu empfangen ...

1 Stellen Sie den Funktionswahl-Schalter auf der rechten Seite des Gerätes auf „Radio".
2 Stellen Sie den Frequenzbereich-Wahlschalter auf der rechen Seite des Gerätes auf einen der Frequenzbereiche „FM ST" (Ultrakurzwelle Stereo), „FM" (Ultrakurzwelle) oder „AM" (Mittelwelle).
3 Suchen Sie durch Drehen des Tuning-Reglers auf der Rück

seite des Gerätes einen Radiosender mit gutem Empfang.

Die aktuell eingestellte Frequenz können Sie bereits auf der Frequenzbereichs-Skala an der Vorderseite des Gerätes ab-lesen.

4 Stellen Sie die gewünschte Lautstärke durch Drehen des Lautstärkereglers auf der Rückseite des Gerätes ein.

7.1. Verbessern des Empfangs von Radiosendern

Für den Empfang von Radiosendern aus den Frequenzbereichen FM/Ultrakurzwelle und AM/Mittelwelle verfügt das Gerät über eingebaute Antennen.

Um den Empfang von Radiosenden zu verbessern, drehen Sie das Gerät in verschiedene Richtungen, bis der eingestellte Radiosender einen eigenen Empfang hat.

8. Audio-CDs

8.1. Wiedergabe von Audio-CDs

Um Audio-CDs abzuspielen ...

1 Stellen Sie den Funktionswahl-Schalter auf der rechten Seite des Gerätes auf „CD“: Das LCD-Display auf der Vorderseite

D

D

des Gerätes zeigt zunächst,--" und dann,"00" an.
2 Öffnen Sie das CD-Fach auf der Oberseite des Gerätes, indem Sie die Klappe an der kleinen Ausbuchtung mit dem Finger nach oben aufziehen.

Vordemersten Gebrauch:

Nehmen Sie zunachst die Transportsicherung aus Pappe aus dem CD-Fach heraus.

3 Legen Sie eine CD – mit der beschrifteten/etikettierten Seite nach oben – in das CD-Fach ein.
4 Drücken Sie die Klappe des CD-Fachs zu. Nach einigen Sekunden wird die Gesamtzahl der Musiktitel auf der eingelegten CD im LCD-Display angezeigt.
5 Drücken Sie die Taste „Play/Pause" einmal. Der ersteme Musiktitel auf der CD wird nun abgespielt. Im Display werden angezeigt ...

• die Nummer des aktuell abgeglieten Musiktitels auf der CD, in diesen Beispiel also „1" für den ersten Musiktitel auf der CD und
  links von der aktuellen Titelnummer „PLAY"

6 Stellen Sie die gewünschte Lautstärke durch Drehen des Lautstärkereglers auf der Rückseite des Gerätes ein.

8.1.1. CD-Wiedergabe anhalten (Pause-Modus)

Wenn Sie das Abspielen von Audio-CDs anhalten möchten, drücken Sie einmal die Taste „Play/Pause". Im Display blinkt die Anzeige „PLAY" links von der aktuellen Titelnummer.

Möchten Sie das Abspielen fortsetzen, so drücken Sie erneut einmal die Taste „Play/Pause". Das aktuelle Musiktück wird nun an der Stelle fortgesetzt, an der Sie es zuvor angehalten hatten. Im Display blinkt die Anzeige „PLAY" links von der aktuellen Titelnummer nicht mehr.

8.1.2. CD-Wiedergabe abbrechen (Stop-Modus)

Um die Musikwiedergabe abzubrechen, drücken Sie die Taste „Stop".

8.2. Skip-Funktionen

Mit den Skip-Funktionen konnen Sie ...

• die Musiktitel auf einer Audio-CD der Reihe nach anwahlen, indem Sie vorwärts ("Next") oder rückwärts ("Back") per Tastendruck zum Anfang eines Musiktitels springen und

12 Bedienungsanleitung

• während der Wiedergabe im Schnellsuchlauf vorwärts oder rückwärts jeder beliebige Passage innerhalb eines Musiktitels anwahlen

8.2.1. Springen zum Titelanfang vorwärts/ rückwärts

Um innerhalb der Musiktitel auf einer Audio-CD vorwärts/ rückwärts zum Anfang eines Titels zu springen ...

a) ... wenn keine CD abgespielt wird (Stop-Modus):

1 Drücken Sie die Taste „Next" (vorwärts zum{nachsten Titelanfangspringen)/„Back" (rückwärts zum letzten Titelanfangspringen) so oft, bis das Display die Nummer des gewünschten Musiktitels anziegt.
2 Drücken Sie dann die Taste „Play/Pause" einmal, um die Wiedergabe thesest Titels zu starten.

b) ... bei laufender CD-Wiedergabe:

1 Drücken Sie die Taste „Next“/„Back“ so oft, bis das Display die Nummer des gewünschten Musiktitels anziegt.
2 Die Wiedergabe把这些 Titels beginnt sofort, ohne dass Sie die Taste „Play/Pause" drucken müssen.

c) ...bei angehaltener CD-Wiedergabe (Pause-Modus):

1 Drücken Sie die Taste „Next“/„Back“ so oft, bis das Display die Nummer des gewündsten Musiktitels anziegt.
2 Der angewählte Musiktitel befindet sich jetzt automatisch im Pause-Modus. Umihn abzuspielen, drücken Sie einmal die Taste „Play/Pause".

8.2.2. Schnellsuchlauf vorwärts/rückwärts

Um innerhalb eines Musiktitels im Schnellsuchlauf vorwärts/rückwärts bestimmte Passagen diesen Titels anzuwahlen ...

1 Halten Sie während der Wiedergabe des gewünschten Titels die Taste „Next" (Schnellsuchlauf vorwärts) oder die Taste „Back" (Schnellsuchlauf rückwärts) gedrückt.
Sie horen den aktuellen Musiktitel nun in hoher Wiedergabe-Geschwindigkeit – bei gedrückter „Next“-Taste vorwärts, bei gedrückter „Back“-Taste rückwärts.
2 Lassen Sie die Taste „Next“/„Back“ los, sobald Sie die gewünschte Passage innerhalb des Musiktitel's erreicht haben.
Die Wiedergabe des Musiktitels wird nun automatisch in normaler Geschwindigkeit an der gewählten Stelle fortgesetzt.

D

D

8.3. Wiederholungs-Funktionen (Repeat)

Mit den Wiederholungs-Funktionen konnen Sie

• einen einzelnen Titel einer Audio-CD wiederholen
  die gesamte Audio-CD wiederholen

8.3.1. Titelwiederholung

Um die Wiedergabe eines einzelnen Musiktitels zu wiederholen, drücken Sie während der Wiedergabe des gewünschten Titels einmal die Taste „Repeat".

Im LCD-Display wird das Einschalten der Titelwiederholung durch die blinkende Anzeige „RPT" links von der aktuellen Titelnummer angezeigt.

Der gewählte Titel wird nun solange wiederholt, bis Sie die Titelwiederholung ausschalten.

Um die Titelwiederholung auszuschalten, drücken Sie die Taste „Repeat“ zweimal. Im LCD-Display wird die blinkende Anzeige „RPT“ links von der aktuellen Titelnummer ausgeblendet.

8.3.2. CD-Wiederholung

Um die Wiedergabe der gesamten Audio-CD zu wiederho

len, drücken Sie während der Wiedergabe eines Musiktitelz zweimal die „Repeat“-Taste.

Im LCD-Display wird das Einschalten der CD-Wiederholung durch die Anzeige „RPT" links von der aktuellen Titelnummer angezeigt.

Die gesamte Audio-CD wird nun solange wiederholt, bis Sie die CD-Wiederholung ausschalten.

Um die CD-Wiederholung auszuschalten, drücken Sie die "Repeat"-Taste einmal. Im LCD-Display wird die Anzeige "RPT" links von der aktuellen Titelnummer ausgeblendent.

8.4. Zufalls-Funktion (Mix/Random)

Mit der Zufalls-Funktion konnen Sie die Musiktitel auf einer Audio-CD in zufälliger Reihenfolge abspielen.

Um die Zufallsfunktion einzuschalten ...

a) ... wenn keine CD abgespielt wird (Stop-Modus):

1 Drücken Sie die Taste „Mix" einmal. Im Display wird links von der Gesamtzahl der Musiktitel auf der eingelegten CD „RDM" angezeigt.
2 Drucken Sie dann die Taste „Play/Pause" einmal, um die

Wiedergabe der Musiktitel auf der eingelegten CD in zufälliger Reihenfolge zu starten.

b) ...bei laufender CD-Wiedergabe:

Drucken Sie die Taste „Mix" einmal.

Die Wiedergabe des aktuellen Musiktitels wird(sofort abgebrochen und stattdessen ein zufällig ausgewählter Titel von der CD abgespielt. Im Display werden „PLAY"und „RDM" angezeigt.

c) ...bei angehaltener CD-Wiedergabe (Pause-Modus):

Drucken Sie die Taste „Mix" einmal.

Der zufällig ausgewählte Musiktitel befindet sich jetzt automatisch im Pause-Modus. Umihn abzuspielen, drücken Sie einmal die Taste „Play/Pause". Im Display blinkt die Anzeige „PLAY" nicht mehr.

9. Gerätausschalten

Um das Gerät auszuschalten, stellen Sie den Funktionswahl-schalter auf der rechten Seite des Gerätes auf „OFF".

10. Kopfhörer anschließen

Um Kopfhörer an das Gerät anzuschließen, stecken Sie den 3,5 mm-Klinkenstecker der Kopfhörer in die Kopfhörerbuchse auf der Vorderseite des Gerätes ein.

11. Reinigung

Reinigen Sie das Gehäuse des Gerätes ausschließlich mit einem leicht feuchten Tuch. Achten Sie daraufuf, dass bei der Reinigung keine Feuchtigkeit in das Gerät gelangt!

Säubern Sie das Innere des CD-Fachs ausschließlich mit einem trockenen, sauberen Pinsel (z. B. Objektiv-Pinsel, erhältlich im Foto-Fachhandel). Säubern Sie das Innere des CD-Fachs niemals feucht!

Warning!

Dringt Feuchtigkeit in das Gerät ein, besteht die Gefahr eines elektrischen Schlages!

Reinigen Sie die Laser-Abtastlinse im Inneren des CD-Fachs – falls nötig – ausschließlich mit einem trockenen, sauber- ren Pinsel. Berühren Sie die Laser-Abtastlinse niemals mit bloßen Händen!

D

Achtung!

Fingerabdrücke und Feuchtigkeit auf der Laser-Ab-tastlinse führen zu Fehlfunktionen bei der CD-Wiedergabe

12. Funktionstörungen

Sollten während des Betriebs Funktionstörungen am Gerät auftreten ...

• Ziehen Sie zunachst den Netzstecker aus der Steckdose bzw.nehmen Sie die Batterien aus dem Gerät.
• Prufen Sie, ob das Gerät nach oben, nach hinten und zu den Seiten mindestens 10 cm Abstand zu Wänden oder Gegenständen hat.

Falls dies nicht der Fall ist, so{lassen Sie das Gerät zunachst mindestens eine Stunde lang abkühlen. Stellen Sie es dann so auf, dass diese Mindestabstände eingehalten werden.

• Falls die Wiedergabe von Audio-CDs nicht oder nur fehlerhaft Funktioniert, kann dies eventuell daran liegen, dass sich ein Kondenswasserfilm auf der Laser-Abtastlinse im CD-Fach gebildet hat.

Das kann insbesondere dann der Fall sein, wenn das Gerät starken Temperaturschwankungen ausgesetzt war.

In thisem Fall stellen Sie das Gerät in einer trockenen Umgebung mit normaler Raumtemperatur auf und warten Sie mindestens fünf Stunden, bevor Sie das Gerät erneut benutzen.

Wenden Sie sich an einen unserer Service-Partner in Ihrer Höhe, wenn ...

die unter Kapitel 12. genannten Funktionstörungen sich nicht wie beschrieben beheben setzen
- andere als die unter Kapitel 12. genannten Funktionstörungen auftreten

Die Adressen unserer Service-Partner entnehmen Sieitte der dem Gerät beiliegenden Garantiekarte.

Warning!

Öffnen Sie niemals das Gerätegehause! Das Gerät enthalt keine Teile, die vom Benutzer gewartet werden können! Wird das Gerätegehause geöffnet, so erlischt die Garantie! Für Schäden, die aus dem Öffnen des Gerätegehäuses oder aus Reparaturversuchen resultieren, die nicht durch qualifiziertes Fachpersonal durchgeführt wurden, wird keine Haftung/Gewährleistung übernommen!

F

Mode d'emploi

eBench KH 2242

1. Technische gegevens

Netspanning:

AC/Wisselstroom: 220V 50Hz

8.3.1. Titelherhaling
