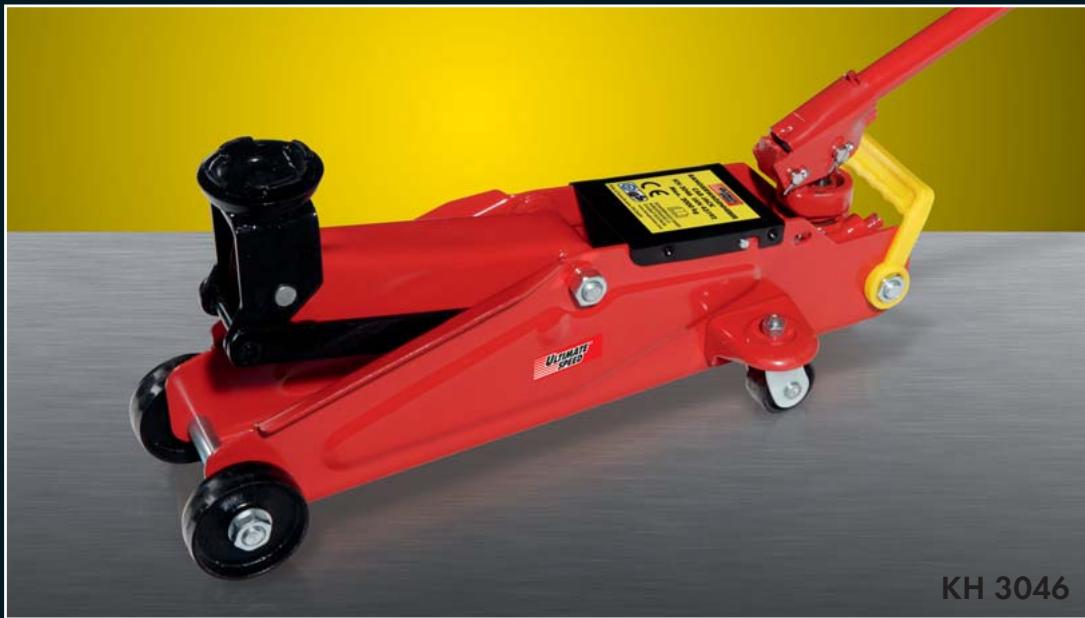

BEDIENUNGSANLEITUNG KH 3046 HYDRAULIC TROLLEY JACK ULTIMATE SPEED

HYDRAULISCHERRANGIERWAGENHEBER

DE HYDRAULISCHER RANGIERWAGENHEBER
AT Bedienungsanleitung CH
CRIC HYDRAULIQUE A ROULETTEs
CH Mode d'emploi
CRIC IDRAULICO
CH Istruzioni per l'uso
NL HYDRAULISCHE RANGEERAUTOKRIK

Gebruiksanawijizing

DE HYDRAULISCHER RANGIERWAGENHEBER

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

CRIC HYDRAULIQUE A ROULETTEs 6-9

Der Rangierwagenheber ist vorgesehen zum kurzzeitigen Anheiten von Fahrzeugen und nur für den tatsächlichen Bereich.

Der Rangierwagenheber ist nicht vorgesehen zum Heben von Personen, zum dauerhaften Halten des Fahrzeugs in angehobener Stellung und nicht zur Verwendung in gewerblichen oder industriellen Bereichen.

Sicherheitshinweise

• Setzen Sie den Rangierwagenheber nur bei einwandfreiem Zustand ein. Bei sightbaren Schäden darf das Gerät nicht verwendet werden!
• Verwenden Sie den Rangierwagenheber nur zum Anheiten und Ablassen des Fahrzeugs nicht zum Halten in angehobener Stellung. Sichern Sie das angehobene Fahrzeug durch Unterstellböcke gegen plötzliches Herunter-schnellen.
• Sichern Sie das Fahrzeug vor dem Anheben gegen Wegrollen: Hierzuziehen Sie die Handbremse an und blockieren die nicht anzuhebenden Räder mit Unterlegkeilen.
• Setzen Sie den Rangierwagenheber nur auf einer festen und ganz ebenen Fläche ein. Damit verhindern Sie ein Wegrollen oder Verrutschen beim Anheiten.

• Setzen Sie den Rangierwagenheber nie schrag an das Fahrzeug.

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Überlasten Sie den Rangierwagenheber nicht - auch nicht kurzzeitig!
• Verwenden Sie Rangierwagenheber nie zum Versetzen eines angehobenen Fahrzeuges. Der Rangierwagenheber ist für die darauf entstehenden Belastungen nicht vorgesehen!
• Greifen Sie nicht zwischen den Tragarm und das Gehäuse des Rangierwagenhebers. Damit verhindern Sie Quetschgefahr, wenn der Tragarm sich bewegt.
• Stellen Sie sicher, dass sich beim Anheiten und Ablassen niemand im oder unter dem Fahrzeug befindet. Andernfalls besteht Unfallgebung.

Technische Daten

Traglast: 2000 kg

Hubhöhe: ca. 135 - 342 mm

Drehbereich Hubstange: 180^

Hydraulik-Öl für Rangierwagenheber

Öl-Viskositat: SAE 10

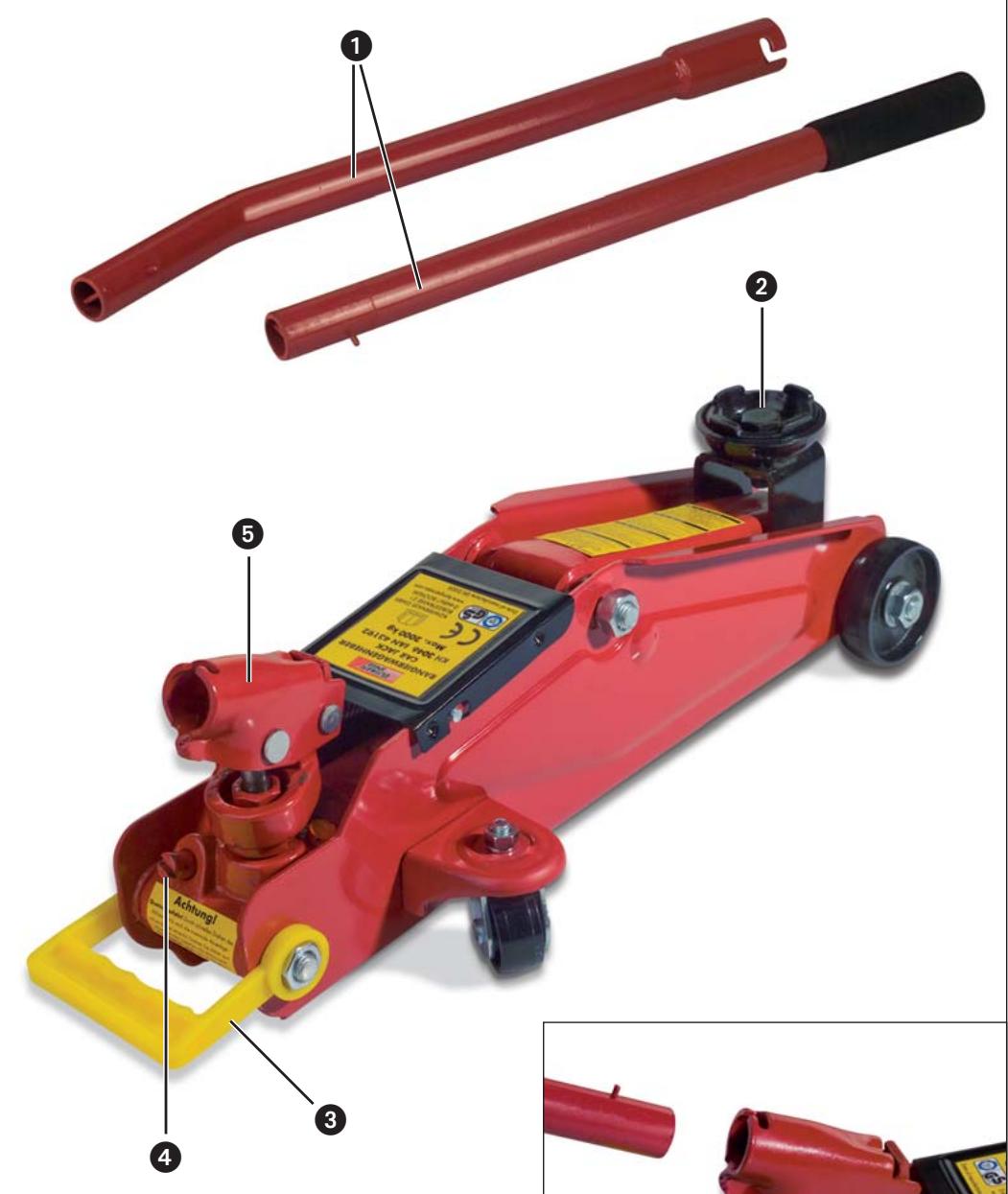

Gerätebeschreibung

1 Hubstangen
2 Lastteller
3 Tragegriff
Ablassventil
Stangenhülse

Vorbereiten

1. Stecken Sie die Hubstangen ① eininander.
   Drehen Sie sie, bis sie gegen Auseinanderziehen gesichert sind.
2. Setzen Sie die Hubstange 1 vorne auf das Ablassventil 4. Drehen Sie im Uhrzeigersinn, um es ganz zu schreiben.

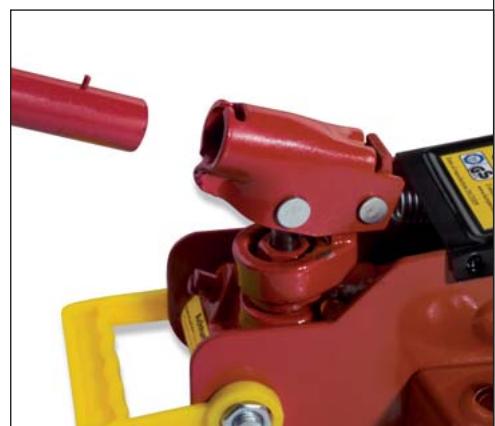

3. Stecken Sie die Hubstange 1 nun in die Stangenhülse 5.
4. Drehen Sie die Hubstange 1 im Uhrzeigersinn, bis sie gegen Herausziehen gesichert ist.
5. Pumpen Sie bei der ersten Verwendung oder nach längerem Stillstand den Rangierwagenheber erst ohne Last etwas auf (6-7 Pumpbewegungen). Dadurch verteilt sich das Hydraulik Öl im Innern wieder gleichmäßig.

Fahrzeug anheiten

Achtung: Lesen Sie in der Anleitung zu ihrem Fahrzeug nach, wo bereits sich die Anhebepunktete befinden. Nur Dort darf das Fahrzeug angehoben werden, um Schäden zu vermeiden.
1. Schieben Sie den Lastteller ② genau mittig unter den Anhebepunkt.
Hinweis: Achten Sie darauf, dass Sie den Rangierwagenheber so ansetzen, dass sich die Hubstange nicht unter dem Fahrzeug befindet.
2. Pumpen Sie zunachst nur soweit auf, bis der Lastteller 2 soeben den Anhebepunkt berührt. So konnen Sie die Lage noch etwas korrigieren, falls erforderlich.
3. Hebien Sie nun das Fahrzeug soweit an, bis sich Unterstellböcke unter die Anhebepunkte stellen lessen.
4. Lassen Sie dann das Fahrzeug auf die Unterstellböcke aufsetzen, indem Sie das Ablassventil ④ durch Drehen gegen den Uhrzeigersinn ganz langsam offen.

Fahrzeug ablassen

1. Heben Sie das Fahrzeug erst etwas an, um die Unterstellböcke zu entfernen.
2. Drehen Sie dann mit der Hubstange 1 das Ablassventil 4 langsam auf (gegen den Uhrzeigersinn) und halten Sie so das Fahrzeug ganz vorsichtig herab.
3. Sobald der Rangierwagenheber unter dem Fahrzeug hervorgezogen ist, können Sie den Lastteller mit dem Fuß ganz herunterrücken.

Reinigung und Pflege

Hinweis: Das Nachfüllen von Hydraulik Öl darf nur durch eine Fachkraft oder durch den Kundendienst erfolgen!
Sie können den Rangierwagenheber einfach mit einem leicht eingeölten Putztuch reinigen.
① Hinweis: Verstellen Sie nicht die werksseitig eingestellte Justierschraube, diese ist nur für Reparaturen durch den Kundendienst vorgesehen.

Aufbewahren

Senken Sie den Tragarm ganz ab. So latent sich der Rangierwagenheber Platzsparend aufbewahren.

Entsorgen

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungsseinrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Garantie und Service

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleibeiteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

DE Schraven Service- und Dienstleistungs GmbH

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preis aus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Konformitätserklarung

Wir, Kompernaß Handelsgesellschaft GmbH, Burgstraße 21, D-44867 Bochum erklaren in alleiniger Verantwortung, dass das Produkt Rangierwagenheber Typ KH 3046 allen Anforderungen der Maschinenrichtlinie: 98/37/EC entspricht.

Angewandte harmonisierte Normen: EN 1494:2000

Kompernaß Handelsgesellschaft GmbH Burgstr. 21, D-44867 Bochum

Bochum, den 30.08.2008

Hans Kompernaβ, Geschäftsführer

CRIC HYDRAULIQUE A ROULETTES KH 3046

Kompernaß Handelsgesellschaft GmbH

Burgstr. 21, D-44867 Bochum

Bochum, le 30.08.2008

Hans Kompernaβ, PDG

Destinazione d'uso

Tel.: [phone] (0,12 EUR/Min.)

e-mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]

Importatore

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Noi, Kompernaß Handelsgesellschaft GmbH,

Burgstraße 21, D-44867 Bochum

Kompernaß Handelsgesellschaft GmbH

Burgstr. 21, D-44867 Bochum

Bochum, 30.08.2008

Hans Komperna, amministratore

HYDRAULISCHE RANGEERAUTOKRIK KH 3046

Gebruiksdoel

Hefhoogte : ca. 135 - 342 mm

Draabereik hefstang: 180°

Kompernaß Handelsgesellschaft GmbH Burgstr. 21, D-44867 Bochum (Germany)

Bochum, 30-08-2008
