BEDIENUNGSANLEITUNG Victoria Chef Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Demontage 7

Gerätebeschreibung 8

Inbetriebnahme und Bedienung 8

Sicherheits- und Energiespartipps 10

Reinigung und Pflege 12

Aufstellung 14

Fehlerbehebung 20

EU-Produktdatenblatt 22

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 24

Hinweise zur Entsorgung 26

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung zu lesen, bevor Sie das Gerät installieren oder benutzen.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie dabei beaufsichtigt oder in die sichere Benutzung des Geräts eingewiesen werden und die damit verbundenen Gefahren verstehen.

Kinder dürfen mit dem Gerät nicht spielen. Die Reinigung und Benutzer-Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um eine Gefährdung zu vermeiden.

Bewahren Sie diese Bedienungsanleitung zusammen mit dem Gerät auf, damit Sie sie immer einfach zur Hand haben. Wenn das Gerät verkauft oder an eine andere Person weitergegeben wird, stellen Sie sicher, dass die Anleitung an den neuen Benutzer weitergegeben wird.

Der Hersteller lehnt jede Haftung ab, wenn diese Sicherheitsmaßnahmen nicht eingehalten werden.

Die folgenden Hinweise sind leicht verständlich formuliert, damit Sie Unfälle, die durch unsachgemäßen Gebrauch verursacht werden können, im Voraus vermeiden und das Gerät bequemer benutzen können.

Lesen Sie die folgenden Inhalte sorgfältig durch und stellen Sie sicher, dass Sie sie verstehen.

Gefahr/Warnung: Die Nichtbeachtung dieses Zeichens kann zu schweren Verletzungen oder zum Tod führen.

Vorsicht: Die Nichtbeachtung dieses Zeichens kann zu leichten Verletzungen oder Sachschäden führen.

• Dieses Gerät darf nur in Übereinstimmung mit den geltenden Vorschriften installiert und nur in einem gut belüfteten Raum verwendet werden.
  • Die Verwendung von Verlängerungskabeln ist untersagt.
• Vergewissern Sie sich vor der Installation, dass die Gas- und Stromversorgung mit der auf dem Typenschild angegebenen Art übereinstimmt.
• Wenn dieses Gerät in Wasserfahrzeugen oder Wohnwagen installiert wird, sollte es nicht als Raumheizung verwendet werden.
• Die Gasleitung und das Elektrokabel müssen so verlegt werden, dass sie keine Teile des Geräts berühren.
• Die Installation dieses Geräts muss von einem qualifizierten Techniker oder Installateur vorgenommen werden.
• Die Einstellbedingungen für dieses Gerät sind auf dem Etikett oder dem Typenschild angegeben.
• Entfernen Sie alle Verpackungsmaterialien, bevor Sie das Gerät benutzen.
• Vergewissern Sie sich nach dem Auspacken des Geräts, dass das Gerät nicht

beschädigt ist und dass das Anschlusskabel in einwandfreiem Zustand ist. Andernfalls wenden Sie sich vor der Installation des Geräts an Ihren Händler.

- Die angrenzenden Möbel und alle Materialien, die in der Installation verwendet werden, müssen während der Benutzung einer Temperatur von mindestens 85 °C über der Umgebungstemperatur des Raumes, in dem sie sich befinden, standhalten.

- Sollten die Flammen des Brenners versehentlich erlöschen, schalten Sie den Brenner aus und warten Sie mindestens eine Minute, bevor Sie den Brenner wieder entzünden.

- VORSICHT: Die Verwendung eines Gaskochgeräts führt zur Erzeugung von Wärme, Feuchtigkeit und Verbrennungsprodukten in dem Raum, in dem es installiert ist. Stellen Sie sicher, dass die Küche gut belüftet ist, insbesondere wenn das Gerät in Betrieb ist.

- Ein längerer intensiver Betrieb des Geräts kann eine zusätzliche Belüftung erforderlich machen, z. B. die Erhöhung der mechanischen Belüftung, sofern vorhanden, eine zusätzliche Belüftung, um die Verbrennungsprodukte sicher nach außen (in die Außenluft) abzuführen, und gleichzeitig einen Raumluftwechsel mit zusätzlicher Belüftung.

- Wenden Sie sich an Fachpersonal, bevor Sie die zusätzliche Belüftung installieren.

• Das Gerät wird heiß, wenn es in Betrieb ist.

- Kinder sollten ferngehalten werden, bis es abgekühlt ist.

- Dieses Gerät ist für die Bedienung durch Erwachsene vorgesehen.

- Kinder können sich auch verletzen, wenn sie Pfannen oder Töpfe von dem Gerät herunterziehen.

- Kinder dürfen das Gerät nicht benutzen! Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit verantwortlichen Person eingewiesen oder beaufsichtigt werden und die mit der Nutzung verbundenen Risiken verstehen.

• Verwenden Sie das Gerät nur zur Zubereitung von Speisen.

- Nehmen Sie keine Veränderungen an diesem Gerät vor. Die Herdplatte ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem ausgelegt.

- Verwenden Sie das Gerät nicht, wenn es mit Wasser in Berührung kommt. Bedienen Sie das Gerät nicht mit nassen Händen.

- Die Heiz- und Kochflächen des Geräts werden heiß, wenn sie in Betrieb sind; treffen Sie alle erforderlichen Vorsichtsmaßnahmen.

- Verwenden Sie keine großen Tücher, Geschirrtücher oder ähnliches, da die Enden die Flammen berühren und Feuer fangen könnten.

- Lassen Sie das Gerät beim Kochen niemals unbeaufsichtigt.

- Instabile oder verformte Töpfe sollten nicht auf dem Gerät verwendet werden, da sie durch Umkippen oder Verschütten einen Unfall verursachen können.

- Verwenden oder lagern Sie keine brennbaren Materialien in der Schublade in der Nähe dieses Geräts.

- Verderbliche Lebensmittel, Kunststoffartikel und Spraydosen können durch die Hitze beeinträchtigt werden und sollten nicht über oder unter dem Gerät gelagert

werden.

- Verwenden Sie keine Sprühdosen in der Nähe des Geräts, während es in Betrieb ist.

- Vergewissern Sie sich, dass sich die Regler in der Position „●“ befinden, wenn das Gerät nicht in Betrieb ist.

- Dieses Gerät ist nur für das Kochen im Innenbereich bestimmt. Es ist nicht für den kommerziellen oder industriellen Gebrauch bestimmt.

- Dieses Produkt ist nur für die Verwendung in Wohnräumen oder ähnlichen Szenarien geeignet und kann bei der Verwendung bei besonderen Anlässen eine Gefahr darstellen.

- Verwenden Sie hitzebeständige Topflappen oder Handschuhe, wenn Sie heiße Töpfe und Pfannen anfassen.

- Achten Sie beim Anheben des Kochgeschirrs darauf, dass die Topflappen nicht in die Nähe offener Flammen kommen.

- Achten Sie darauf, dass Topflappen oder Handschuhe nicht feucht oder nass werden, denn dann überträgt sich die Hitze schneller durch das Material, und es besteht die Gefahr, sich zu verbrennen.

- Verwenden Sie die Brenner immer erst, nachdem Sie Töpfe und Pfannen darauf gestellt haben. Erhitzen Sie keine leeren Töpfe oder Pfannen.

- Verwenden Sie niemals Plastik- oder Alufolienkochgeschirr auf dem Gerät.

- Achten Sie bei der Verwendung anderer Elektrogeräte darauf, dass das Kabel nicht mit den Geräteoberflächen des Kochgeräts in Berührung kommt.

- Wenn Sie mechanische Teile, z. B. ein künstliches Herz, in Ihrem Körper haben, sollten Sie vor der Verwendung des Geräts einen Arzt oder eine Ärztin konsultieren.

- Verwenden Sie kein Geschirrtuch oder ähnliche Materialien anstelle eines Topflappens. Solche Tücher können sich an einer heißen Platte entzünden.

- Verwenden Sie niemals scheuernde oder ätzende Reinigungsmittel.

- Dieses Gerät sollte nur von einem autorisierten Servicetechniker repariert oder gewartet werden und es sollten nur zugelassene Originalersatzteile verwendet werden.

- Bevor Sie versuchen, das Gerät zu reinigen, sollten Sie es vom Stromnetz trennen und abkühlen lassen.

- Sie sollten das Gerät nicht mit einem Dampfstrahler oder einem anderen Hochdruckreinigungsgerät reinigen.

- Bitte entsorgen Sie die Verpackung nach der Installation unter Berücksichtigung von Sicherheits- und Umweltaspekten.

- Wenn Sie ein altes Gerät entsorgen, machen Sie es unbrauchbar, indem Sie das Kabel abschneiden.

- Wenn Sie Glaskochgeschirr verwenden, achten Sie darauf, dass es für das Kochen auf der Herdplatte geeignet ist. Wenn die Glasoberfläche gesprungen oder zerbrochen ist, schalten Sie das Gerät aus, um einen Stromschlag zu vermeiden.

- Drehen Sie die Griffe des Kochgeschirrs zur Seite oder in die Mitte der Herdplatte ohne dass sie über die benachbarten Platten ragen, um die Gefahr von Verbrennungen, Entflammen brennbarer Materialien und Verschütten zu minimieren.

- Schalten Sie die Kochplatten immer aus, bevor Sie das Kochgeschirr herunternehmen.

- Überwachen Sie das Frittieren von Lebensmitteln auf hoher Flamme sorgfältig.

• Erhitzen Sie das Fett immer langsam und überwachen Sie die Erhitzung.
- Frittiergut sollte so trocken wie möglich sein. Frost an gefrorenen Lebensmitteln oder Feuchtigkeit an frischen Lebensmitteln kann dazu führen, dass heißes Fett spritzt und über die Seiten des Topfes läuft.
- Versuchen Sie niemals, einen Topf mit heißem Fett zu bewegen, insbesondere eine Fritteuse. Warten Sie, bis das Fett vollständig abgekühlt ist.
- VORSICHT: Zugängliche Teile können heiß sein, wenn der Grill und/oder der Ofen in Betrieb sind. Kleine Kinder müssen ferngehalten werden
- VORSICHT: Dieses Gerät ist nur zum Kochen geeignet. Es darf nicht für andere Zwecke verwendet werden, z. B. zum Heizen des Raumes.

- VORSICHT: Im Falle eines Glasbruchs der Kochplatte: - Schalten Sie sofort alle Brenner und alle elektrischen Heizelemente aus und trennen Sie das Gerät vom Stromnetz.

- Berühren Sie nicht die Oberfläche des Geräts.

- Verwenden Sie das Gerät nicht.

DEMONTAGE

Hinweis: Die Installation/Montage und Demontage des Geräts darf nur von qualifiziertem Fachpersonal vorgenommen werden.

Vor der Demontage muss im Gerät befindliches Gas entlüftet werden. Gehen Sie dabei wie folgt vor:

• Schließen Sie alle Zuleitungsventile, aber trennen Sie den Gasherd noch nicht von der Leitung.
• Zünden Sie nun alle Brenner. Das restliche im Gerät enthaltene Gas brennt in kurzer Zeit ab.
• Danach sind die Leitungen des Geräts gasfrei und der Gasherd kann von den Anschlüssen getrennt werden.

Wichtige Hinweise zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge der Schritte.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.
• Stellen Sie bei der Demontage eine ausreichende Belüftung des Arbeitsbereiches sicher.
• In diesem Gaskochfeld sind keine Motoren oder Akkumulatoren verbaut. Beachten Sie den Abschnitt „Hinweise zur Entsorgung“.

GERÄTEBESCHREIBUNG

Zubehör (Stückzahl)

Halterung (4)

Spirale (4)

Schraube (4)

Injektor (5)

Winkelanschluss (1)

Topfträger (1)

Bedienungsanleitung(1)

INBETRIEBNAHME UND BEDIENUNG

Folgende Symbole werden auf dem Bedienfeld neben dem Drehgriff angezeigt..

schwarzer Kreis: Gas aus

große Flamme: Maximaleinstellung

kleine Flamme: Minimaleinstellung

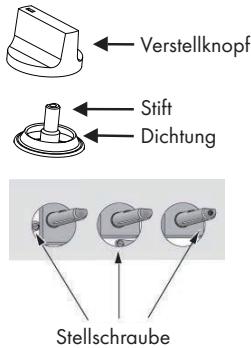

• Die Minimaleinstellung kann durch Drehen des Griffes gegen den Uhrzeigersinn erreicht werden.
• Alle Einstellungen des Brenners müssen zwischen der Minimal- und der Maximalposition vorgenommen werden.
• Das Symbol des Bedienfelds, neben dem Drehgriff, zeigt an, welcher Brenner in Betrieb ist.

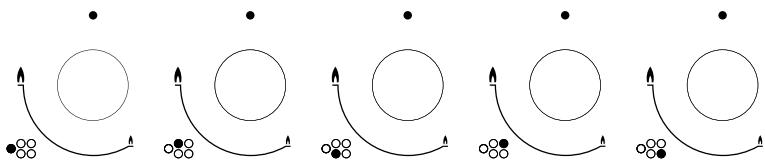

Automatische Zündung mit Flammenausfallsvorrichtung

Jeder Brenner des Geräts verfügt über eine Flammenausfallsvorrichtung. Sollte die Flamme ausgehen, wird dadurch der Gasstrom zum Brenner hin unterbrochen.

Entzünden des Brenners

• Drücken Sie den Drehgriff des Brenners, welchen Sie entzünden möchten und drehen Sie diesen gegen den Uhrzeigersinn in die Maximalposition.
• Wenn Sie den Drehgriff nach unten gedrückt halten, entzündet der Brenner sich automatisch.
• Halten Sie den Drehgriff für weitere 15 Sekunden nach unten gedrückt, nachdem die Brennerflamme sich entzündet hat. Wenn sich die Flamme nach 15 Sekunden nicht entzündet hat, lassen Sie den Drehgriff los und lüften Sie den Raum. Warten Sie mindestens eine Minute, bevor Sie erneut versuchen, den Brenner zu entzünden.
• Nach dem 15-Sekunden-Intervall können Sie den Brenner regulieren, indem Sie diesen gegen den Uhrzeigersinn drehen, bis die gewünschte Flammenhöhe erreicht ist. Der Drehgriff muss sich zwischen der Maximal- und der Minimalposition befinden, damit das Gerät funktioniert.
• Drehen Sie den Drehgriff zum Ausschalten des Brenners im Uhrzeigersinn vollständig bis in die Position „Gas aus“.
• Im Falle eines Stromausfalls kann der Brenner vorsichtig durch die Verwendung eines Streichholzes entzündet werden.

Warnung: Brand- und Explosionsgefahr

Wenn Sie den Eindruck haben, dass Gas austritt, gehen Sie folgendermaßen vor:

• Schalten Sie keinesfalls das Licht an.
- Schalten Sie keine elektrischen Geräte ein/ aus und berühren Sie keine elektrischen Netzstecker.
• Verwenden Sie kein Telefon.

1. Unterbrechen Sie die Verwendung des Geräts und schließen Sie das mittlere Ventil.

2. Öffnen Sie das Fenster zum Lüften.

3. Gehen Sie nach draußen und rufen Sie von dort aus den Kundendienst an.

SICHERHEITS- UND ENERGIESPARTIPPS

Der Durchmesser der Topf- und Pfannenböden sollte dem Durchmesser des jeweiligen Brenners entsprechen.

Brenner	Pfannen
	min.	max.
Wokbrenner	200 mm	240 mm
Starkbrenner	200 mm	240 mm
Normalbrenner	160 mm	180 mm
Sparbrenner	120 mm	160 mm

NEIN	JA
Verwenden Sie kein Kochgeschirr mit geringem Durchmesser auf großen Brennern. Die Flamme sollte niemals an den Seiten des Kochgeschirrs empor lodern.	Verwenden Sie immer Kochgeschirr, welches für den jeweiligen Brenner geeignet ist. Dadurch vermeiden Sie ein Verschwenden von Gas und das Entfärben des Kochgeschirrs.
Vermeiden Sie es, ohne Deckel oder mit Deckel, welcher den Topf nur halb bedeckt, zu Kochen, da dadurch Energie verschwendet wird.	Platzieren Sie einen Deckel auf dem Kochgeschirr.
Verwenden Sie keine Pfannen mit konvexen oder konkaven Böden.	Verwenden Sie ausschließlich Töpfe, Pannen und Bratpfannen mit dicken, flachen Böden.
Stellen Sie kein Kochgeschirr auf den Rand des Brenners, da dieses umfallen könnte.	Platzieren Sie das Kochgeschirr immer direkt oberhalb des Brenners, nicht an der Seite.
Verwenden Sie kein Kochgeschirr mit großen Durchmesser auf den Brennern in der Nähe der Bedienelemente, da diese, auch wenn Sie in der Mitte der Brenner platziert werden, die Bedienelemente erhitzen und beschädigen könnte.
Stellen Sie das Kochgeschirr nicht direkt auf den Brenner.	Platzieren Sie das Kochgeschirroberhalb des Untersetzers.
Stellen Sie nichts zwischen Topf und Topfhalterung (beispielsweise Flammenhemmer und Abstandshalter), da das Gerät dadurch ernsthaften Schaden nehmen könnte.
Verwenden Sie kein extremes Gewicht und schlagen Sie nicht mit schweren Objekten auf die Kochoberfläche.	Gehen Sie vorsichtig mit Kochgeschirrum, wenn dieser sich oberhalb des Brenners befindet.

Es wird nicht empfohlen, Pfannen, Bratpfannen oder Grillsteine simultan auf mehreren. Brennern zu erhitzen, da dies zu einem Hitzestau führen kann, welcher das Gerät beschädigt. Berühren Sie für eine gewisse Zeit nach der Verwendung die Deckplatte und die Untersetzer nicht.

Drehen Sie die Flamme herunter, sobald die Flüssigkeit zu kochen beginnt, so dass diese nur noch leicht köchelt.

REINIGUNG UND PFLEGE

• Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen, bevor Sie es reinigen.
• Reinigen Sie das Gerät regelmäßig, vorzugsweise nach jeder Verwendung.
• Aggressive Reinigungsmittel oder scharfe Gegenstände können die Geräteoberfläche beschädigen.
• Reinigen Sie das Gerät mit Wasser und etwas Spülmittel.
• Reinigen Sie das Gerät keinesfalls mit einem Dampfreiniger oder anderen Hochdruckreinigern.

Verwendbar	Nicht verwendbar
weiches Tuch	Nylonbürste
Neutralreiniger	Speiseöl
	Scheuermittel
	Metallbürste
	Säurehaltiges/alkalisches Reinigungsmittel
	Verdünner/ Benzol

Pfannenhalter/ Bedienelemente

• Nehmen Sie den Pfannenhalter herunter.
• Reinigen Sie den Pfannenhalter und die Bedienelemente mit einem feuchten Ruch, Spülmittel und warmem Wasser. Weichen Sie den Pfannenhalter bei hartnäckigen Verschmutzungen vorher ein.
• Trocknen Sie alles mit einem sauberen, weichen Tuch.

Deckplatte

• Reiben Sie die Deckplatte regelmäßig mit einem feuchten, in warmes, mit Spülmittel versetztem Wasser getunkten und gut ausgewrungenem Tuch ab.
• Trocknen Sie die Deckplatte nach der Reinigung vollständig ab.
• Entfernen Sie Rückstände von salzigen Lebensmittel oder Flüssigkeiten so schnell wie möglich, um Korrosion zu vermeiden.
• Die Edelstahlbestandteile des Geräts können sich nach einiger Zeit entfärben. Dieser Vorgang ist normal und hängt mit den heißen Temperaturen zusammen. Jedes Mal, wenn das Gerät benutzt wurde, sollten diese Bestandteile mit einem speziellen, für Edelstahl ausgelegten Reinigungsmittel gereinigt werden.

Brenner

• Entfernen Sie die Brennerdeckel und Flammenstreuer, indem Sie diese nach oben hin, weg von der Deckplatte abnehmen.
  • Weichen Sie diese in heißem, mit etwas Spülmittel versetztem Wasser ein.
• Trocknen Sie diese nach der Reinigung sorgfältig ab. Vergewissern Sie sich, dass die Flammenöffnungen sauber und vollständig trocken sind.
• Reiben Sie die festinstallierten Brennerbestandteile mit einem feuchten Tuch ab und trocken Sie diese anschließend.
• Reiben Sie die Zündvorrichtung und die Flammenüberwachungsvorrichtung mit einem gut ausgewrungenem, feuchten Tuch ab und trocknen Sie diese anschließend mit einem weichen Tuch.
• Vergewissern Sie sich, bevor Sie die Brenner wieder an Ihrem Platz anbringen, dass die Einspritzdüse nicht blockiert ist.

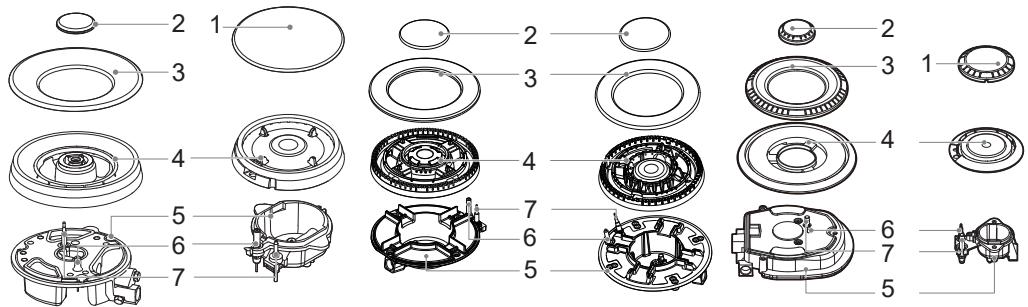

Zusammenbau der Brenner

1. Platzieren Sie den Flammenstreuer (4) auf der Brennerschale (5), so dass die Zündvorrichtung und die Flammenüberwachungsvorrichtung sich durch ihre jeweiligen Löcher im Flammenstreuer ausbreiten. Der Flammenstreuer muss richtig einrasten.
2. Bringen Sie die Brennerabdeckung (1, 2, 3) auf dem Flammenstreuer an, so dass die verbleibenden Stifte in die jeweilige Aussparung passen.

Warnung: Brandgefahr

Setzen Sie die einzelnen Bestandteile nach der Reinigung wieder korrekt zusammen. Verwechseln Sie keinesfalls Unter- und Oberseite. Die Passstifte müssen genau in die Kerben passen.

Regelmäßige Wartung: Lassen Sie den Zustand der Gasversorgungsleitung und des Druckreglers nach der Montage regelmäßig vom einem authorisierten Fachbetrieb überprüfen.

Sicherheitshinweise für den Einbau

• Modifizieren Sie dieses Gerät keinesfalls.
- Dieses Gerät muss von einem hierfür qualifizierten Techniker oder Installateur installiert werden.
- Vergewissern Sie sich vor der Installation des Geräts, dass die örtlichen Verteilungsbedingungen (Art des Gases und des Gasdrucks) und die Einstellung des Gerätes kompatibel sind.
• Die Anpassungsbedingungen des Geräts befinden sich auf dem Typenschild.

- Dieses Gerät ist nicht an eine Absaugvorrichtung für Verbrennungsprodukte angeschlossen. Die Installation und der Anschluss müssen den geltenden Installationsvorschriften entsprechen. Besonderes Augenmerk sollte auf die entsprechenden Belüftungsanforderungen gelegt werden

• Schalten Sie vor der Installation die Gas- und Stromzufuhr zum Gerät ab.
• Alle Geräte, welche elektrische Komponenten enthalten, müssen geerdet werden.
• Stellen Sie sicher, dass die Gasleitung und das Netzstromkabel so verlegt werden, dass sie keine Teile des Geräts berühren, die heiß werden könnten.

- Die Gasleitung oder der Anschluss dürfen nicht durch andere Geräte verbogen oder blockiert werden.

- Überprüfen Sie die Abmessungen des Gerätes sowie die Abmessungen des zu schneidenden Spaltes in der Küchenzeile.

- Die Platten über der Arbeitsfläche, direkt neben dem Gerät, müssen aus nicht entzündlichem Material sein. Sowohl die Oberfläche als auch der zur Befestigung verwendete Kleber sollten hitzebeständig sein, um Beschädigungen zu vermeiden.

- Schalten Sie das Gerät ein und entzünden Sie jeden Brenner. Stellen Sie sicher, dass die Flamme eindeutig blau ohne gelbe Spitze ist. Sollten die Brenner Unregelmäßigkeiten aufweisen, überprüfen Sie Folgendes :

• sitzt der Brennerdeckel richtig
• sitzt der Flammenstreuer richtig
• Brenner vertikal ausgerichtet mit Einspritzdüse

- Eine vollständige Funktionsprüfung und eine Prüfung auf mögliche Undichtigkeiten, muss vom Installateur nach der Installation durchgeführt werden.

- Der flexible Schlauch muss so beschaffen sein, dass er nicht mit einem beweglichen Teil der Wohneinheit in Berührung kommt und keinen stark frequentierten Platz im Raum durchquert.

• Die im Werk hergestellten Schmierfette erfüllen die Anforderungen aller Gasherde.

Warnung: Gefahr einer Personenverletzung

Verwenden Sie keine Herdschutzvorrichtungen, es sei denn, sie sind vom Hersteller für dieses Produkt vorgesehen.

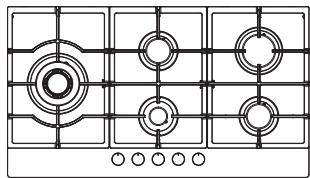

Aufstellung

Benötigte Abstände bei der Aufstellung mit einer Dunstabzugshaube

Maße in mm

Modell	X	Y	Z
1004014610045673100456741004656110047666	830	480	900
1004014710047667	815	490	900

• Dieses Gerät muss in eine Kücheneinheit oder eine 600 mm Arbeitsplatte eingebaut werden, die folgenden Minimalabstände vorausgesetzt:
• Die Kanten des Gasherdes müssen in einem Mindestabstand von 60 mm zu den Seit- und Rückwänden sein.
• Mindestens 700 mm Abstand müssen sich zwischen dem höchsten Punkt der Herdoberfläche (inklusive der Brenner) und der Unterseite jeglicher horizontaler Flächen direkt oberhalb des Gasherdes befinden.
• Mindestens 400 mm Abstand müssen sich zwischen den Kochfeldoberflächen befinden, vorausgesetzt, dass die Unterseite der horizontalen Oberfläche in einer Linie mit der äußeren Kochfeldkante ist. Falls die Unterseite der horizontalen Oberfläche niedriger als 400 mm ist, muss sie sich in einem Abstand von mindestens 50 mm zu den äußeren Kochfeldkanten befinden.

• Einem Radius von mindestens 50 mm um das Gerät herum und zur Herdoberfläche dürfen sich keine brennbaren Materialien befinden.
• Ein Spalt von mindestens 25 mm und maximal 74 mm zwischen der Unterseite des Geräts und der sich oberhalb davon befindlichen Oberfläche muss eingehalten werden.
• Ein Ofen muss über eine Fremdbelüftung verfügen, wenn oberhalb davon ein

Kochfeld installiert werden soll.

• Überprüfen Sie die Maße des Ofens im Benutzerhandbuch.

• Der ausgeschnittene Bereich muss den in dieser Bedienungsanleitung gegebenen Anweisungen entsprechen.

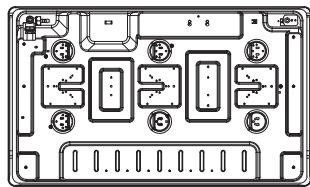

• Entfernen Sie die Pfannenhalter, den Brennerdeckel und den Flammenstreuer, drehen Sie das Gerät vorsichtig auf den Kopf und platzieren Sie es auf einer gepolsterten Matte. Vergewissern Sie sich, dass Zündvorrichtungen und Flammenüberwachungsvorrichtungen währenddessen nicht beschädigt werden.

• Bringen Sie die im Lieferumfang enthaltenen Spiralen um die Ecken des Geräts an.
• Lassen Sie keine Lücken im Dichtungsmittel und überschreiten Sie die maximale Dicke nicht.

Verwenden Sie keine Silikondichtung, um das Gerät mit der Öffnung zu verbinden. Mit einer Silikondichtung wäre es schwierig, das Gerät zukünftig herauszunehmen, was insbesondere bei der Wartung ein Problem darstellen würde.

1. Platzieren Sie die Halterung (B) über den Löchern, welche der Schraubengröße entsprechen. Es gibt in jeder Ecke des Herdes jeweils ein Loch (H). Ziehen Sie die Schrauben (C) durch die Halterung (B) leicht an, so dass die Halterung mit dem Herd verbunden ist, Sie aber die Position noch anpassen können.
2. Drehen Sie den Herd vorsichtig wieder richtig herum und senken Sie es vorsichtig in die Öffnung, welche Sie zuvor ausgeschnitten haben, ab.
3. Passen Sie an der Unterseite des Herdes so an, dass die Position Ihrer Arbeitsoberfläche entspricht. Ziehen Sie die Schrauben (C) anschließend vollständig fest, um den Herd in seiner Position zu fixieren.

Gasanschluss

■ Dieses Gerät muss in Übereinstimmung mit den geltenden Installationsvorschriften des Landes, in dem es verwendet werden soll, installiert und angeschlossen werden.
■ Dieses Gerät wird für den Betrieb mit Flüssiggas (LPG) und Erdgas vorgesehen. Die Umrüstung für den Einsatz auf LPG und Erdgas darf nur von einer qualifizierten Person durchgeführt werden.

Richtlinien zum Austausch und zur Installation der Gasversorgung:

Installation des Gerätes Hinweis: Tragen Sie Schutzhandschuhe, um den Herd zu passen.

⚠️ Achtung!

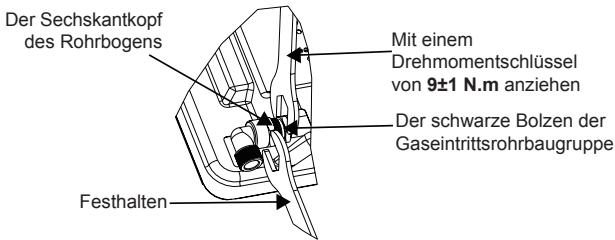

Wenn es notwendig ist, den Rohrbogen einzustellen oder zu montieren, darf nur ein Drehmomentschlüssel mit 9±1N.m verwendet werden, und es muss an der schwarzen Mutter des Krümmers statt am Rohrbogen gearbeitet werden.

(1) Einstellung der Rohrbogenrichtung

Nachdem Sie den Rohrbogen gelöst haben, stellen Sie die Rohrbogenschnittstelle nach Bedarf in die gewünschte Richtung ein und halten Sie den Sechskantkopf des Rohrbogens mit einem Schraubenschlüssel fest. Ziehen Sie die schwarze Schraube der Gaseintrittsrohrbaugruppe mit einem Drehmomentschlüssel von 9 ± 1 N.m an. Stellen Sie sicher, dass das Drehmoment des Schraubenschlüssels im erforderlichen Bereich liegt, um zu verhindern, dass der Rohrbogen durch übermäßige Kraft bricht oder beschädigt wird.

Prüfen Sie nach dem Anziehen des Geräts, ob die Teile intakt sind, und testen Sie die Luftdichtheit, um die Dichtheit des Geräts sicherzustellen. Der Installateur ist für das Ergebnis des Prozesses verantwortlich.

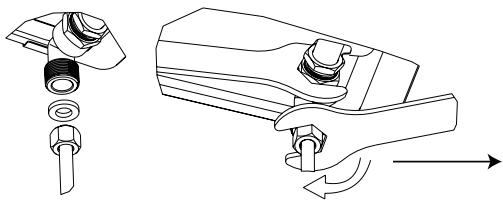

(2) Installation des Gasherds

Dieses Gerät sollte von einem registrierten Gassicherheitstechniker installiert werden!

Wenden Sie beim Anziehen nicht zu viel Kraft an; Andernfalls kommt es zu einem Rohrbogenbruch oder einer Verformung und Undichtigkeit des Gummirings.

Beachten Sie, dass der Drehmomentschlüssel zum Anziehen mit einem Drehmoment von 10 N.m verwendet werden muss. Das maximale Drehmoment darf 20 N.m nicht überschreiten.

Gasanschluss

Der Gasanschluss muss sich an einer Stelle befinden, die für das Absperrventil zugänglich ist. Der Anschlusspunkt für den eintritt verfügt über ein 1/2"-Gewinde am Ende, das Folgendes ermöglicht:

■ Einen festen Anschluss
■ Anschluss über ein flexibles Rohr

Die mitgelieferte wasserdichte Dichtung muss zwischen dem Verteilerauslass und der Gasversorgung eingesetzt werden.

Es muss verhindert werden, dass das Rohr mit beweglichen Teilen der Küchenzeile (z. B. einer Schublade) in Berührung kommt und es muss auch verhindert werden, dass der Zugang zu Räumen, die blockiert werden könnten, möglich ist.

Leckagegefahr!

Wenn irgendein Anschluss gehandhabt wird, überprüfen Sie die Dichtung.

Der Hersteller haftet nicht für eventuelle Undichtigkeiten der Anschlüsse nach der Handhabung.

Gaseinstellung

• Treffen Sie Vorsichtsmaßnahmen bezüglich der Vorgänge und Einstellungen, die bei der Umstellung von einem Gas zu einem anderen durchgeführt werden müssen.
• Alle Arbeiten müssen von einem hierfür qualifizierten Techniker durchgeführt werden.
• Trennen Sie vor dem Beginnen, die Gas- und Stromzufuhr zum Gerät.

1 Einspritzdüse der Brenner wechseln

Entfernen Sie Pfannenhalter, Brennerdeckel und Flammenstreuer.

Schrauben Sie die Einspritzdüse mit einem 7 mm Schraubenschlüssel ab und ersetzen Sie diese durch die Einspritzdüse der neuen Gasversorgung. Bauen Sie die einzelnen Komponenten vorsichtig wieder zusammen. Nachdem Sie die Einspritzdüse ersetzt haben ist es empfehlenswert, diese festzuziehen.

2 Anpassung der minimalen Flammenstufe

• Bauen Sie keinesfalls den Hahnenschaft auseinander; Tauschen Sie im Falle einer Fehlfunktion den gesamten Hahn aus.
• Vergewissern Sie sich, bevor Sie die Komponenten wieder zusammensetzen, dass die Einspritzdüse nicht blockiert ist.
• Nach einem Gaswechsel muss eine vollständige Überprüfung der Funktionen und ein Lecktest durchgeführt werden (beispielsweise mit Seifenwasser oder Gassensor).
• Nachdem der Gasaustausch erfolgt ist, muss ein hierfür qualifizierter Techniker oder Installateur ein „V“ bei der richtigen Gaskategorie machen, welche mit den Vorgaben auf dem Typenschild des Geräts übereinstimmen muss. Entfernen Sie die vorherige Markierung.

Reparaturen dürfen ausschließlich von einem lizensierten Techniker durchgeführt werden. Eine unzureichende Reparatur kann zu beträchtlichen Gefahren für Sie und andere führen.

Kleinere Probleme können jedoch folgendermaßen gelöst werden.

Problem	Mögliche Ursache	Lösung
Die Flamme entzündet sich nicht	Kein Funken	Überprüfen Sie die Stromversorgung.
	Die Brennerabdeckung wurde nicht richtig angebracht.	Bringen Sie die Brennerabdeckung richtig an.
	Die Gasversorgung ist unterbrochen.	Öffnen Sie die Gasversorgung vollständig.
Die Flamme entzündet sich nicht richtig	Die Gasversorgung wurde nicht vollständig geöffnet.	Öffnen Sie die Gasversorgung vollständig.
	Die Brennerabdeckung sitzt nicht richtig.	Bringen Sie die Brennerabdeckung richtig an.
	Die Einspritzdüse ist verschmutzt.	Reiben Sie den Schmutz mit einem sauberen Tuch ab.
	Die Brenner sind nass.	Trocknen Sie die Brenner vorsichtig.
	Die Löcher des Flammenstreuers sind blockiert.	Reinigen Sie den Flammenstreuer.
Lärm ertönt, wenn die Flamme entzündet wird.	Die Brennerabdeckung sitzt nicht richtig.	Bringen Sie die Brennerabdeckung richtig an.
Die Flamme geht während der Verwendung aus.	Die Brennerabdeckung sitzt nicht richtig.	Clean the flame supervision device.
	Die lammenüberwachungsvorrichtung ist verschmutzt.	Turn off burner knob.Wait one minute and reignite zone.
	Die auf dem Herd befindliche Flüssigkeit ist übergekocht und hat die Flamme erstickt.	Please turn off zone and check cooking area for draught such as open windows.Wait one minute and reignite zone.
Gelbe Flamme	Die Löcher im Flammenstreuer sind verstopft.	Reinigen Sie den Flammenstreuer.
	Ein anders Gas wird verwendet.	Überprüfen Sie das verwendete Gas.
Gasgeruch	Gasleck.	Unterbrechen Sie sofort die Verwendung des Geräts und schließen Sie das mittlere Ventil. Öffnen Sie das Fenster zum Lüften. Rufen Sie von einem anderen Raum aus den Kundendienst an.

Sollte sich das Problem nicht lösen lassen, kontaktieren Sie den Kundendienst.

Gasspezifikation Model 10040146, 10040147, 10045673, 10045674, 10046561, 10047666, 10047667

Gasart und Druck	Wärmeeintrag und Injektorgröße
	Wokbrenner	Starkbrenner	Normalbrenner	Sparbrenner
	3,3 kW (241 g/h)	3,0 kW (218 g/h)	1,75 kW (127 g/h)	1,0 (73 g/h)
G30 50 mbar	0,83	0,78	0,60	0,46
G20 20 mbar	1,28	1,30	1,00	0,78

Dieses Dokument dient dem Nachweis der Konformität mit der Verordnung (EU) Nr. 66/2014.

Angaben nach EN 30-2-1:2015

Die Energieeffizienz von Gasbrennern in einer Haushaltskochmulde wird wie folgt berechnet:

EE _ gasburner = E _ theoreticE _ gasburner × 1 0 0

	Symbol	Brenner	Wert	Einheit
Modellkennung	10040146, 10045673, 10045674, 10046561, 10047666
Art der Kochmulde	Gaskochmulde
Anzahl der Gasbrenner	--	--	5	%
Energieeffizienz je Gasbrenner	EEgas\ burner	Wokbrenner	G20: 56,0G30: 57,7	%
		Starkbrenner	G20: 61,4G30: 60,7
		Normalbrenner	G20: 61,5G30: 61,0
		Normalbrenner	G20: 61,3G30: 60,3
		Hilfsbrenner	-
Energieeffizienz der Gasmulde	EEgas\ hob		60,059,9	%
Modellkennung	10040147, 10047667
Art der Kochmulde	Gaskochmulde
Anzahl der Gasbrenner	--	--	5	%
Energieeffizienz je Gasbrenner	EEgas\ burner	Wokbrenner	G20: 53,1G30: 54,1
		Starkbrenner	G20: 58.6G30: 59,3
		Normalbrenner	G20: 58,5G30: 58,3	%
		Normalbrenner	G20: 59,5G30: 59,3
		Hilfsbrenner	-
Energieeffizienz der Gasmulde	EEgas\ hob		G20: 59,4G30: 57,9	%

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

3. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

4. Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
5. Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.
6. Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH

Norddeutschlandstr. 3

47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

HERSTELLER

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Deutschland. Kontakt: [e-mail]

Dear Customer,

MISE EN MARCHE ET UTILISATION

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Allemagne.

Contact : [e-mail]

Gentile cliente,
