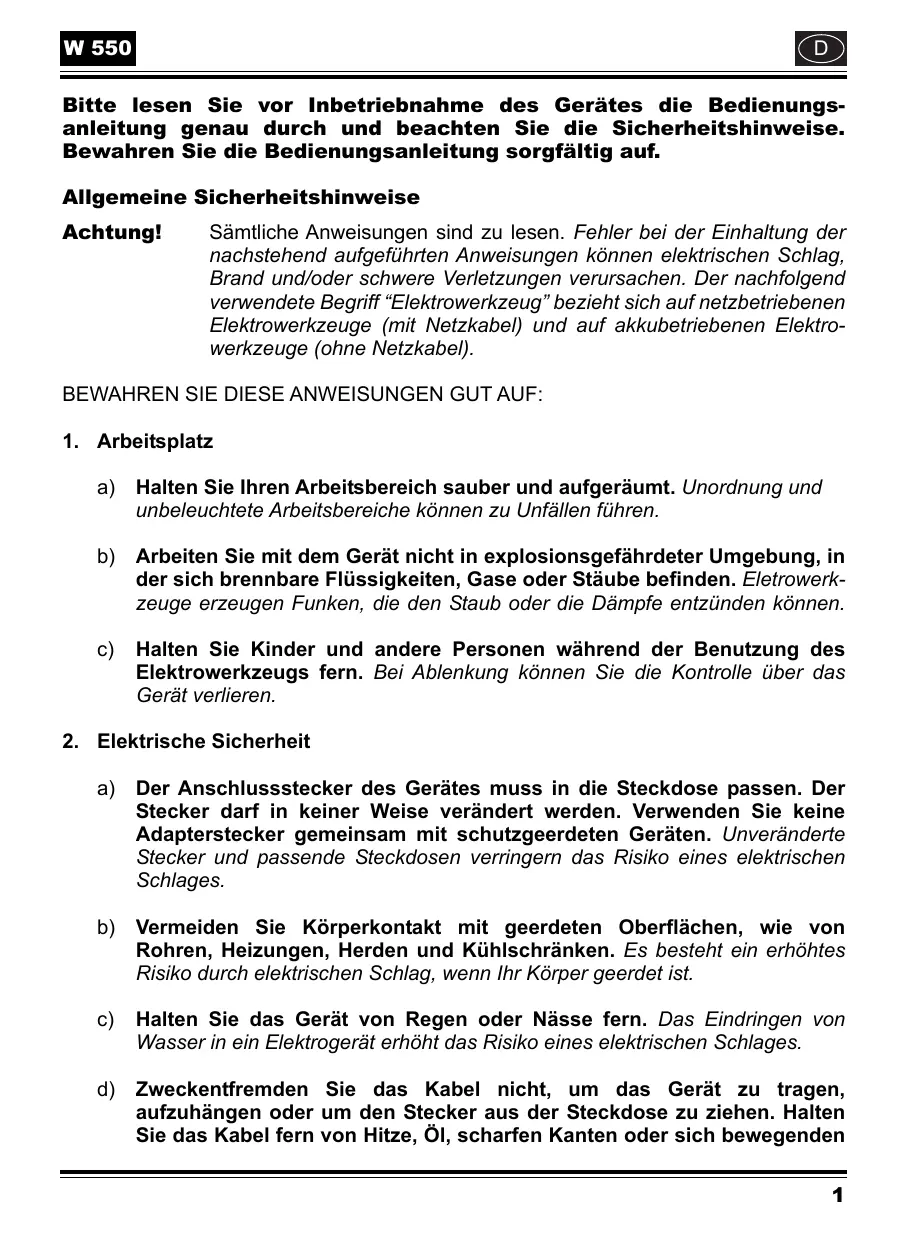

BEDIENUNGSANLEITUNG W 550 WAGNER

Bitteleness Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung besteht und beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung sorgfältig auf.

Allgemeine Sicherheitshinweise

Achtung!

Samtliche Anweisungen sind zu lessen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursichen. Der nachfolgend verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebenen Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebenen Elektrowerkzeuge (ohne Netzkabel).

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF:

1. Arbeitsplatz

a) Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Eletrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringem das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position "AUS" ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehende Geräteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
9) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringgert Gefährdungen durch Staub.

1. Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorschismahme verhindert den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätotyp vorgeschreiben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

1. Service

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

Sicherheitschinweise

• Sie dürfen nur Beschichtungsstoffe wie Farben, Lacke, Lasuren, usw. mit einem Flammpunkt von 21^ und höher, ohne zusätzliche Erwärung, verspritzen. (Beschichtungsstoffe der Gefahrenklasse A II bzw. A III, siehe Materialdose.)
• In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, darf das Gerät nicht benutzt werden.
• Beim Spritzen dürfen in der Umgebung keine Zündquellen vorhanden sein z.B. offenes Feuer, Rauchen von Zigaretten, Zigarren und Tabakpfeifen, Funken, glühende Drahte, heiße Oberflächen usw.
  Keinerlei Stoffe versprühen von denen die Gefährlichkeit nicht besteht ist.
• Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdoseziehen.
  Die Spritzpistol dürfen nicht zum Sprühen brennbarer Stoffe verwendet werden.
  Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden.
• Achtung vor Gefahren, die von dem verspruhten Stoff ausgehen konnen und Aufschriften auf den Behältern oder die vom Hersteller des Stoffes angegebenen Hinweise beachten.

Empfehlung: Tragen Sie bei Spritzarbeiten einen Atemschutz und eine Schutzbrille.

ACHTUNG VERLETZUNGSGEFAHR!

Niemals die Pistole auf sich, Personen oder Tiere richten.

• Beim Arbeitsen mit dem Gerät W 550 in Räumen wie auch im Freien darauf aufchten, dass keine Lösemitteldämpfe vom Gerät angesaugt werden.
• Im Freien Windrichtung beachten. Durch Wind kann der Beschichtungsstoff über größere Distanzen verfrachtet werden und dadurch Schäden verursachen. Beim Arbeits in Räumen muss eine ausreichende Luftung gewährleistet werden.
• Lassen Sie Kinder nicht mit dem Gerät hantieren.
• Öffnen Sie das Gerät nie selbst um Reparaturen im elektrischen Bereich auszuführen!

Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, daß alle Sicherheitsvorschriften erfüllt sind.

Verarbeitbare Beschichtungsstoffe

Lösemittelhaltige und wasserverdūnnbare Lackfarben, Lasuren, Grundierungen, 2-Komponenten Lacke, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und Holzschutzmittel.

Nichtverarbeitbare Beschichtungsstoffe

Wandfarben (Dispersionen) usw. Laugen und säurehaltige Beschichtungsstoffe.

Vorbereitung des Beschichtungsstoffes

Zur Verarbeitung mit der Spritzpistole müssen die Farben meist verdünnt werden. Hinweise zur spritzfähigen Verdünnung finden Sie nur Selten auf der Materialdose. Richten Sie sich daher nach der Viskositätstabelle auf dieser Seite. (Viskosität = Dickflüssigkeit des Beschichtungsstoffes)

Messender Viskosität

1. Beschichtungsstoff vor der Messung gründlich durchruhren.
2. Viskositätsmessbecher (Abb 2.) bis über den Rand in den Beschichtungsstoff eintauchen.
3. Den Messbecher anheben und die Zeit in Sekunden messen, bis der Flüssigkeitsfaden beim Auslaufen abreiSt.

These Zeit wird "Auslaufzeit in Sekunden" genannt.

Viskositätstabelle
Spritzmaterial	Auslaufzeit in Sekunden
	Lösemittelverdünnbare Grundierungen
Lösemittelverdünnbare Lackfarben	15-30
Wasserverdünnbare Grundierungen	25-30
Wasserverdünnbare Lackfarben	20-25
Holzschutzmittel, Beizen, Öl	unverdünnt
Desinfektionsmittel, Pflanzenschutzmittel	unverdünnt
Kraftfahrzeug Decklacke	20-25

Beschreibung (Abb. 1)
1	Luftkappe	6	Spritzpistole Hinterteil
2	Düse	7	Materialmengenregulierung
3	Überwurfmutter	8	Luftfilter Abdeckung
4	Spritzpistole Vorderteil	9	Netzkabel
5	Abzugsbügel	10	Behalter

Technische Daten
Max. Viskosität	30 DIN-s
Spannung:	230 - 240 V
Leistungsaufnahme:	280 W
Zerstädungslistung	65 W
Doppelisolation:	☐
Schalldruckpegel	74 dB (A)
Schwingungspegel:	< 2,5 m/s²
Gewicht:	1,3 kg

Inbetriebnahme

Vor Anschluss an das Stromnetz darauf auf achten, dass die Netzspannung mit der Angabe auf dem Leistungsschild übereinstimmt.

• Behälter von der Spritzpistole abschrauben
• Steigrohr ausrichten (Abb. 3)
  Behalterinhalt ist fast ohne Rest zu verspritzen.
  Spritzarbeiten bei liegenden Objekten Steigrohr A nach vorne drehen
  Spritzarbeiten bei über Kopf Objekten Steigrohr B nach hinten drehen
• Behälter auf Papierunterlage stellen undVBoreiteten Beschichtungsstoff einnullen - Behälter fest an die Spritzpistole anschrauben
  Vorder- und Hinterteil der Pistole miteinander verbinden (Abb 4)
  Gerat nur auf ebener und sauberer Flache abstellen. Gerat kann sonst umkippen!
• Abzugsbügel betätigten. Die W 550 hat einen 2-stufigen Abzugsbügel. In der ersten Stufe wird die Turbine gestartet. Wirder Abzugsbügel weiter gedrückt, wird Material gefördert.
• Spritzbild an der Spritzpistole einstellen

An der Spritzpistole konnen je nach Anwendung und Objekt drei verschiedene Spritzstrahlformen eingestellt werden.

Auswahl Spritzbild

Abb. 5A = senkrechter Flachstrahl

Abb. 5 B = waagrechter Flachstrahl

Abb. 5 C = Rundstrahl

fur horizontale Flachen

fur vertikale Flächen

für Ecken und Kanten sowie schwer zugängliche Flächen

Einstellung des gewünschten Spritzbildes (Abb. 6)

Bei leicht angezogener Überwurfmutter (2) die Luftkappe (1) in die gewünschte Spritzbild-Position drehen (Pfeil). Danach die Überwurfmutter wieder festziehen.

WARNING! Verletzungsgefahr! Niemals während der Einstellung der Luftkappe den Abzugsbügelziehen.

Einstellung der Materialmenge (Abb. 7)

Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.

• nach links drehen → weniger Materialmenge

• nach rechts drehen mehr Materialmenge

Spritztechnik

Das Spritzbild hangt entscheidend davon ab, wie glatt und sauber die Oberfläche vor dem Spritzen ist. Deshalb die Oberfläche sorgfältig vorbehandeln und staubfrei halten.
- Nicht zu spritzende Flächen abdecken.
Gewinde oder ähnliches am Spritzobjekt abdecken.
- Es ist zweckmäßig, auf Karton oder ähnlichem Untergrund eine Spritzprobe durchzuführren, um die passende Spritzpistoleneinstellung zu ermitteln.

Wichtig: Außerhalb der Spritzfläche beginnen und Unterbrechungen innerhalb der Spritzfläche vermeiden.

• Richtig (Abb. 8 A) Halten Sie die Spritzpistole unbedingt in gleichmäßigem Abstand von etwa 5 - 15 cm zum Spritzobjekt.
  Falsch (Abb. 8 B) Starke Farbnebelbildung, ungleichmäßige Oberflächenqualität.
• Bewegen Sie die Spritzpistole gleichmäßig quer oder auf und ab, je nach Spritzbildeinstellung.
• Eine gleichmäßige Spritzpistolenführung ergibt eine einheitliche Oberflächen-qualität.
• Bei Beschichtungsstoff-Aufbau an der Düse (A) und Luftkappe (B) (Abb. 9) - beiden Teile mit Lösemittel bzw. Wasser reinigen.

Arbeitsunterbrechung bis 4 Stunden

Gerat ausschalten.
- Beim Verarbeiten von 2-Komponenten Lacke, ist das Gerät sofort zu reinigen.

Außerbetriebnahme und Reinigung

1. Netzsteckerziehen.Abzugsbürgerbetätigendamit derBeschichtungsstoff in der Spritzpistole in den Behalterzurücklauf.
2. Pistole teilen. Haken (Abb. 4b "click") leicht nach unten drucken.

Pistolen-Vorderteil und Pistolen-Hinterteil gegeneinander verdrehen.

1. Behälter abschrauben. Restlicher Beschichtungsstoff in Materialdose zurückleeren
2. Behälter und Steigrohr mit Pinsel vorreinigen
3. Lösemittel bzw. Wasser in den Behälter einfüllen. Behälter anschrauben.

Nur Lösemittel mit einem Flammpunkt über 21^ verwenden.

1. Pistole wieder zusammenbauen (Abb. 4).

2. Netzstecker einstecken, Gerät einschalten und Lösemittel bzw. Wasser in einen Behälter oder ein Tuch spritzen.

3. Den obigen Vorgang wiederholen, bis an der Düse klares Lösemittel bzw. Wasser austritt.

4. Gerät ausschalten und Netzsteckerziehen.
5. Anschließlich den Behälter vollständig entleeren. Behälterdichtung immer frei von Beschichtungsstoffresten halten und auf Beschädigung kontrollieren.
6. Spritzpistole und Behalter außen mit einem in Lösemittel bzw. Wasser getränktem Tuch reinigen.
7. Überwurfmutter abschrauben, Luftkappe und Duse abnehmen. Luftkappe und Duse mit Pinsel und Lösemittel bzw. Wasser reinigen.

WARNING: Pistolen-Hinterteil niemals unter Wasser halten oder in Flüssigkeit tauchen. Gehäuse nur mit getränktem Tuch reinigen.

ACHTUNG! Düsen- oder Luftbohrungen der Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.

Wartung

Je nach Verschmutzung den Luftfilter auswechseln. (Abb. 10). Glatte Luftfilterseite muss zum Gerät hinzeigen. Vor dem Wechsel Netzsteckerziehen.

WARNING! Gerät niemals ohne Luftfilter betreiben, es könnte Schmutz angesaugt werden und den Betrieb des Gerätes beeinflussen.

Zubehör

Zusatzbehälter mit Deckel macht den Farbwechsel problemlos. Der Deckel verhindert das Austrocknen von Farbe und das Verdunsten von Lösemittel.

Ersatzteilliste (Abb. 11)
Pos	Benennung	Best. Nr.
1	Überwurfmutter	0417 319
2	Luftkappe	0414 368
3	Düse	0414 352
4	Düsendichtung	0414 353
5	O-Ring	0417 308
6	Materialmengenregulierung mit Feder kpl	0417 910
7	Pistolenvorderteil kpl	0417 911
8	Luftfilterset	0417 912
9	Luftfilter Abdeckung	0417 303
10	Behalterdichtung	0417 341
11	Steigrohr	0414 363
12	Behalter mit Deckel	0413 909
13	Netzkabel	9951 408
14	Viskositätsmessbecher	0413 306

Behebung von Störungen

Störung	Ursache	Abhilfe
Kein Beschichtungsstoffaustritt an der Düse	Düse verstopfSteigrohr verstopfMaterialmengen-Einstellung zu welt nach links gedrecht (-) Steigrohr loseKein Druckaufbau im Behälter	ReinigenReinigenNach rechts drehen (+)EinsteckenBehälter anziehen
Beschichtungsstoff tropft an der Düse nach	Düse loseDüse verschlussenDüsendichtung verschlussenBeschichtungsstoff-Aufbau an Luftkappe und Düse	AnziehenAuswechselnAuswechselnReinigen
Zu grobe Zerstäubung	Beschichtungsstoff hat zu hohe Viskosität Materialmenge zu großMaterialmengen-Einstellschaube zu welt nach rechts gedrecht (+) Düse verunreinigtLuftfilter stark verschmutztZu geringer Druckaufbau im Behälter	VerdünnenMaterialmengen-Einstell-schraube nach links drehen (-) ReinigenAuswechselnBehälter anziehen
Spritzstrahl pulsiert	Beschichtungsstoff im Behälter besteht Zuigerung Druckaufbau im Behälter	NachfüllenAuswechseln
Beschichtungsstoff-Läufer	Zuviel Beschichtungsstoff aufgetragen	Materialmengeneinstellschaube nach links drehen (-)
Zuviel Beschichtungsstoff-Nebel (Overspray)	Abstand zum Spritzobjekt zu groß Zuviel Beschichtungsstoff-Auftrag	Spritzabstand verringernMaterialmengeneinstellschaube nach links drehen (-)

Wichtiger Hinweis zur Produktthaftung!

Aufgrund einer seit 01.01.1990 gültigen EU-Verordnung haftet der Hersteller nur dann für sein Produkt, wenn alle Teile vom Hersteller stammen oder von diesen freigegeben wurden, bzw. die Geräte sachgemäß montiert und betrieben werden. Bei Verwendung von fremden Zubehör und Einsatzteilen kann die Haftung ganz oder teilweise entfallen.

2 Jahre Garantie

Die Garantie beträgt 2 Jahre, gerechnet vom Tag des Verkaufes (Kassenbon).

Sie umfasst und beschränkt sich auf die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung nicht einwandfreiern Materials bei der Herstellung oder Montagefehler zurückzuführen sind oder kostenlosen Ersatz der defekten Teile.

Verwendung oder Inbetriebnahme, sowie selbständig vorgenommene Montagen oder Reparaturen, die nicht in unserer Bedienungsanleitung angegeben sind, schlieben eine Gewährleistung aus. Dem Verschleib unterworfene Teile sind ebenf als der Gewährleistung ausgeschlossen. Die Gewährleistung schlieb den gewerblichen Einsatz aus. Die Gewährleistung der Garantie gehalten wir uns ausrücklich vor.

Die Garantie erlischt, wenn das Gerät von anderen Personen als dem WAGNER Service - Personal geöffnet wurde.

Transportschäden, Wartungsarbeiten sowie Schäden und Störungen durch mangelhafte Wartungsarbeiten fallen nicht unter die Garantieleistungen.

Der Nachweis über den Erwerb des Gerätes muss bei Inanspruchnahme der Gewährleistung durch Vorlage des Originalbeleges geführt werden.

Soweit gesetzlich möglich, schließen wir jeder Haftung für jegliche Personen,- Sach- oder Folgeschäden aus, insbesondere, wenn das Gerät anders als für den in der Bedienungsanleitung angegebenen Verwendungszweck eingesetzt wurde, nicht nach unserer Bedienungsanleitung in Betrieb genommen oder instandgesetzt oder Reparaturen selbständig von einem Nichtfachmann ausgeführten wurden.

Reparaturen oder Instandsetzungsarbeiten, die weitergeben als in dieser Bedienungsanleitung angegeben, behalten wir uns im Werk vor.

Im Garantie- bzw. Reparaturfall wenden Sie sichitte an ihre Verkaufsstelle.

Sehr geehrter WAGNER-Kunde,

unser Service-Zentrum bietet Ichnen die Beste Unterstützung durch unsere Hotline, die wir fur Sie unter der Telefon Nummer 0180/1000 227 (zum Ortstarif) geschäftet haben.

Unsere Experten garantieren Ohnen schelle Hilfe und kompetente Auskunft. Sie geben Tips und Tricks zum Benutzen unserer Produkte.

2. Elektrische verilgheit

CE Konformitätserklung

Wir erklären in alleiniger Verantwortung, dass these Produkt den folgenden einschlädigen Bestimmungen entspricht: 73/23/EWG, 89/336 EWG.

Angewandte harmonisierte Normen: EN 55014-1: 2001, EN 55014-2: 1997, EN 61000-3-2: 2001,

EN 61000-3-3: 2001, EN 60745-1:2003, EN 50144-2-7:2000

Otto-Lilienthal-Str. 18

D-88677 Markdorf

A. Aepli

Division Manager

i. V. J. Ulbrich

Development Manager

Part. No. 0417850 04/2005
