BEDIENUNGSANLEITUNG ESPRIMO P5600 (SIS761) FUJITSU SIEMENS
Sie haben technische Fragen oder Probleme?
Wenden Sie sichitte an:
- Ihrzuständigen Vertriebspartner oder ihre Verkaufsstelle
- unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005
Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden Sie im Internet: www.fujitsu-siemens.com/mainboards
- your sales partner or your sales outlet
- unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005
The latest information and updates (e.g. BIOS update) on our mainboards can be found on the Internet at: www.fujitsu-siemens.com/mainboards
Dieses Handbuch wurde erstellt von
cognitas. Gesellschaft für Technik-Dokumentation mbH - www.cognitas.de
Dieses Handbuch wurde auf Recycling-Papier gedruckt.
Herausgegeben von/Published by
Fujitsu Siemens Computers GmbH
Bestell-Nr./Order No.: A26361-D2030-Z110-1-8N19
A26361-D2030-Z110-1-8N19
A26361-D2030-Z140-1-7619
Hinweise zu Baugruppen
Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:
- Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten Gegenstandes), bevor Sie mit Baugruppen arbeiten.
- Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen. - Fassen Sie die Baugruppen nur am Rand an.
- Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
Eine Übersicht der Leistungsmerkmale findsie im Datenblatt!
Besondere Merkmale
Ihr Mainboard ist in verschiedene Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards besitzt oder Unterstützung es bestimmte Merkmale.
In thisem Handbuch finden Sie die wichtigsten Eigenschaften theses Mainboards beschreiben.
Weitere Informationen zu Mainboards finding Sie im Handbuch "Basisinformationen Mainboard" auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.
Anschlüsse und Steckverbinder

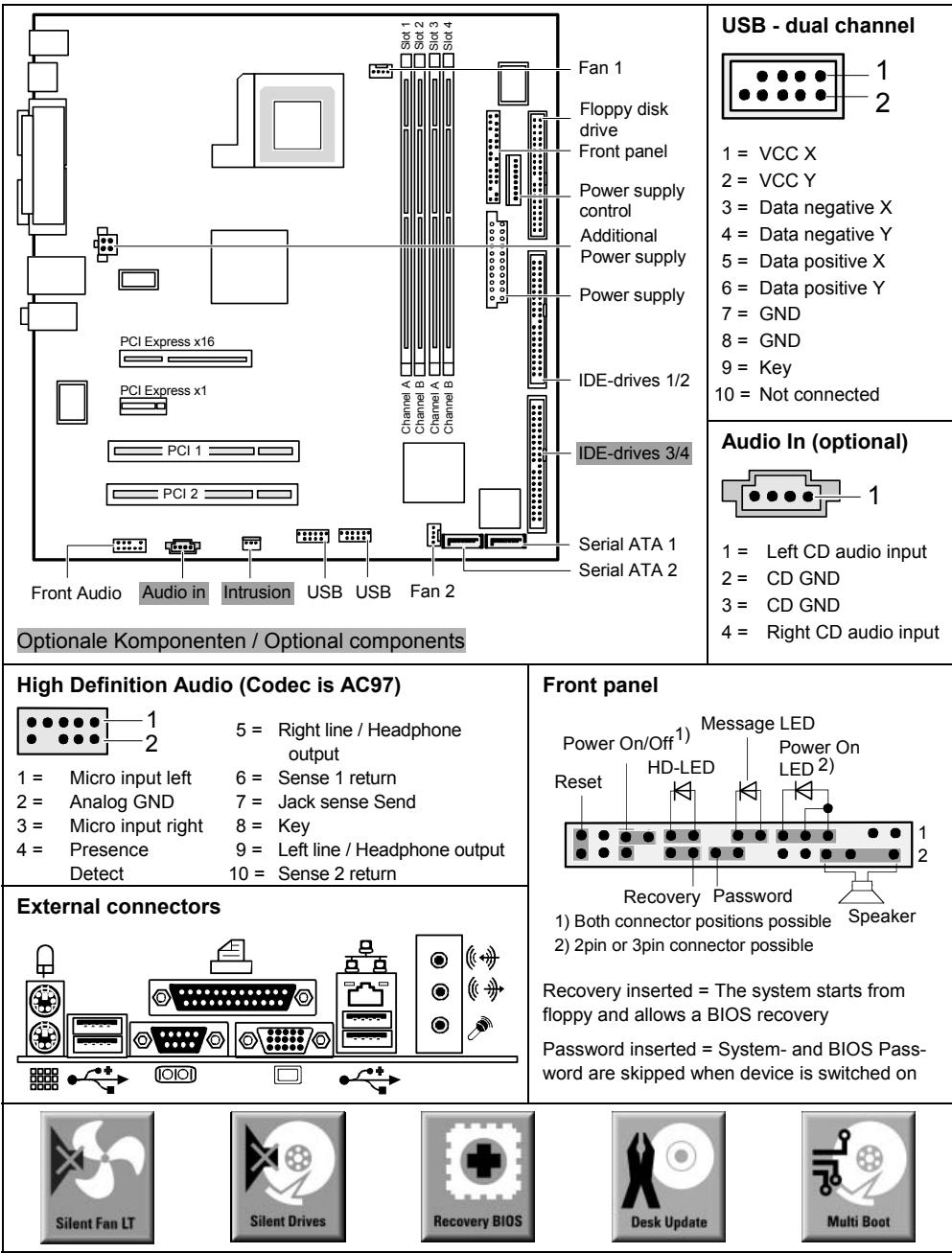

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden Sie am Anfang des Handbuches.
Die markierten Komponenten und Steckverbinder themselves auf dem Mainboard vorhanden sein.
External Anschlüsse
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.
PS/2-Tastaturanschluss, violett
Serielle Schnittstelle, türkis
Parallele Schnittstelle/Drucker, burgund
PS/2-Mausanschluss, grun
LAN-Anschluss (RJ-45)
Mikrofonanschluss, rosa
Bildschirmanschluss, blau
USB - Universal Serial Bus, schwarz
Audioausgang (Line out), hellgrün
Prozessor ein-/ ausbauen oder tauschen (mit Kuhlkörper)
Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung getrennt sein! Nahere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
AMD Athlon 64 in der Bauform mPGA 939
Sempron in der Bauform mPGA 939
- Eine aktuelle Beste der von dieser Mainboard entwickelten Prozessoren finden Sie im Internet unter: www.fujitsu-siemens.com/mainboards.

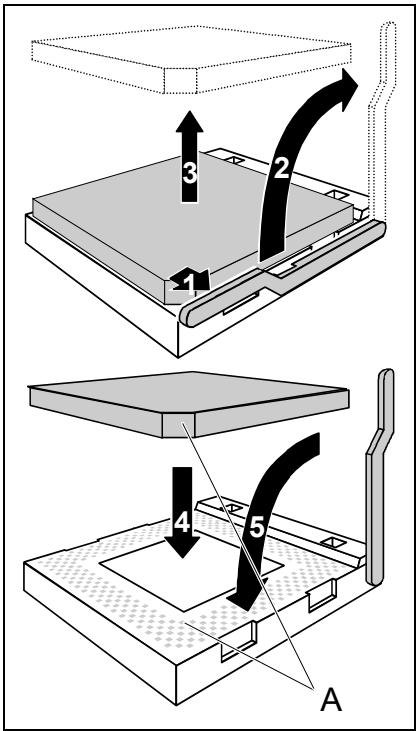

Entfernen Sie einen eventuellvorhandenen Lufter und den Kuhlkorper.
Drücken Sie den Hebel in Pfeilrichtung (1) und schwenken Sieihn bis zum Anschlag nach oben (2).
Klappen Sie die Halterung nach oben.
Heben Sie den alten Prozessor aus dem Steckplatz (3).
- Stecken Sie den neuen Prozessor so in den Steckplatz, dass die abgeschragte Ecke des Prozessors mit der Codierung am Steckplatz (A) von der Lage her übereinstimmt (4).
Die abgeschragte Ecke des Prozessors kann auch an einer anderen Stelle sein als in der Abbildung dargestellt.
Schwenken Sie den Hebel nach unten, bis er spürbar einrastet (5).
Bitte beachten Sie, dass je nach verwendetem Kuhlkörper unterschiedliche Kuhlkörperhalterungen auf dem Mainboard besteht werden.
Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sieihn aufsetzen.
Je nach Prozessor-Viante werden für die Befestigung des Kuhlkörpers noch Klammern mitgeliefert, die den Kuhlkorper fixieren.
Hauptspeicher ein-/ausbauen oder tauschen
Technische Daten
Technologie: DDR 333 SDRAM und DDR 400 SDRAM ungepufferte DIMM-Module 184-Pin; 2,5 V; 64 Bit oder 72 Bit, ohne ECC
Gesamtgroße: 128 Mbytes bis 4 Gbyte DDR
Modulgroßen: 128, 256, 512 oder 1024 Mbyte pro Modul
Eine aktuelleuche der fur dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: www.fujitsu-siemens.com/mainboards.
Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit entsprechlicher Speicherkapazität können kombiniert werden.
Es dürfen nur ungepufferte 2,5 V-Speichermodule mit ECC verwendet werden. DDR-DIMM-Speichermodule müssen der PC2700- oder PC3200-Spezifikation entsprechen.
Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf, die Speichermodule auf beiden Speicherkanäe aufzuteilen. Dadurch nutzen Sie die Performancevorteile des Dual-Channel-Mode.
Die maximale Systemperformance ist gegeben, wenn in Channel A und Channel B die gleiche Speicheresprüge verwendet wird.

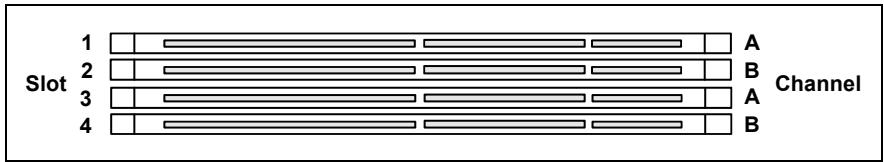

Um die Bestückung zu erreichtern, sind die Steckplätze (Slots) Farbig gekennzeichnet.
Bei einer Speicherkonfiguration von 4 Gbyte kann der sightbare und benutzbare Hauptspeicher auf bis zu 3,5 Gbyte reduziert sein (abhängig von der Konfiguration des Systems).
| Anzahl der gesteckten Speichermodule | ||||
| zu verwendender Steckplatz | 1 | 2 | 3 | 4 |
| Channel A, Slot 1 | X | X | X | X |
| Channel B, Slot 2 | X | X | X | |
| Channel A, Slot 3 | X | X | ||
| Channel B, Slot 4 | X | |||
Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.
Grafik-Anschluss
Technische Daten
Unterstützte Bildschirmauflösungen
Abhängig vom verwendenten Betriebssystem gelten die nachfolgend angegebenen Bildschirmauflösungen für den Bildschirm-Controller auf dem Mainboard.
Wenn Sie einen anderen Bildschirm-Controller verwenden, finden Sie die Unterstützungen Bildschirmauflösungen in der Dokumentation zum Bildschirm-Controller.
| Bildschirmaufösung | Bildwiederholfrequency [Hz] | Farben |
| 640 x 480 | 85 | 32 bit |
| 800 x 600 | 85 | 32 bit |
| 1024 x 768 | 85 | 32 bit |
| 1280 x 1024 | 85 | 32 bit |
| 1600 x 1200 | 85 | 32 bit |
| 1920 x 1440 | 85 | 32 bit |
| 2048 x 1536 | 75 | 32 bit |
PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes
Umfangreiche Informationen zu dieser Abschnitt finden Sie im Handbuch "Basisinformationen Mainboard".
Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die mehrfache Nutzung von PCI IRQ Lines (IRQ Sharing). Sollte IRQ Sharing nicht zu umgehen sein, so müssen alle beteiligten Geräte und deren Treiber IRQ Sharing unterstützen.
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup").
Monofunktionale Erweiterungskarten
PCI-/PCI-Express-Erweiterungskarten benöttigen maximal einen Interrupt, der als PCI-Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benöttigen, können in einen beliebigen Steckplatz eingebaut werden.
Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Bridge
These Erweiterungskarten benöttigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D. Wie weitere und welche dieser Interrupts verwendet werden, entnahme Sie der mitgelieferten Dokumentation der Karte.
Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:
| PCI INT LINE | Controller or slot INT | ||||||||||||||||
| On board controller | Mechanical slot | ||||||||||||||||
| USB 1.1 | USB 2.0 | IDE | SATA | AC97 / HD Audio | LAN | VGA | 1 | 2 | 2 | 3 | - | - | - | ||||
| \( 1^{st} \) | \( 2^{nd} \) | \( 3^{rd} \) | Audio | HD Audio | PCIe x16 | PCIe x1 | 1 | 2 | - | - | - | ||||||
| 1 (A) | - | - | - | - | X | - | - | - | - | X | X | X | D | A | - | - | - |
| 2 (B) | - | - | - | - | - | X | - | - | - | - | - | X | A | B | - | - | - |
| 3 (C) | - | - | - | - | - | - | X | - | - | - | - | X | B | C | - | - | - |
| 4 (D) | - | - | - | - | - | - | - | - | X | - | - | X | C | D | - | - | - |
| 5 (E) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 6 (F) | - | - | X | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 7 (G) | - | X | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 8 (H) | X | - | - | X | - | - | - | - | - | - | - | - | - | - | - | - | |
| ID SEL | 14 | 14 | 14 | 14 | 13 | 16 | 13 | - | 20 | - | - | 17 | 21 | 23 | - | - | - |
| Dev # | 03h | 03h | 03h | 03h | 02h | 05h | 02h | - | 09h | 00h | 1Fh* / 01h | 06h | 0Ah | 0Ch | - | - | - |
| Func tion# | 0 | 1 | 2 | 3 | 5 | 0 | 7 | - | 0 | 0 | 0 | 0 | 0 | 0 | - | - | - |
| Bus# | 0 | 0 | 0 | 0 | 0 | 0 | 0 | - | 0 | 1 | 0 | 0 | 0 | 0 | - | - | - |
- with onboard Graphics
Verwenden Sie zuerst PCI-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line verfügen (kein IRQ Sharing). Wenn Sie einen anderen PCI-/PCI-Express-Steckplatz mit IRQ Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei Unterstützung. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing Unterstützung.
BIOS-Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außen dem konnen neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht behebenlässt.
Wo gibt es BIOS-Updates?
Im Internet unter www.fujitsu-siemens.com/mainboards finden Sie die BIOS-Updates.
Wie Funktioniert ein BIOS-Update?
Sie haben zwei Möglichkeiten:
1. BIOS-Update unter DOS mit startfähiger BIOS-Update-Diskette - Kurzbeschreibung
Laden Sie die Update-Datei von unserer Internet-Sections auf ihren PC.
Legen Sie eine leere Diskette (1,44 Mbyte) ein.
Fuhren Sie die Update-Datei aus (z. B. 2030103.EXE).
Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
Starten Sie den PC neu.
Folgen Sie den Bildschirmanweisungen.
Detaillierte Informationen zum BIOS-Update unter DOS finden Sie im Handbuch "BIOS-Setup" (CD "Drivers & Utilities").
2. BIOS-Update unter Windows mit dem Utility DeskFlash
Ein BIOS-Update kann mit dem Utility DeskFlash auch direkt unter Windows durchgeführt werden. DeskFlash befindet sich auf der CD "Drivers & Utilities" (unter DeskUpdate).
Mainboard D2030
